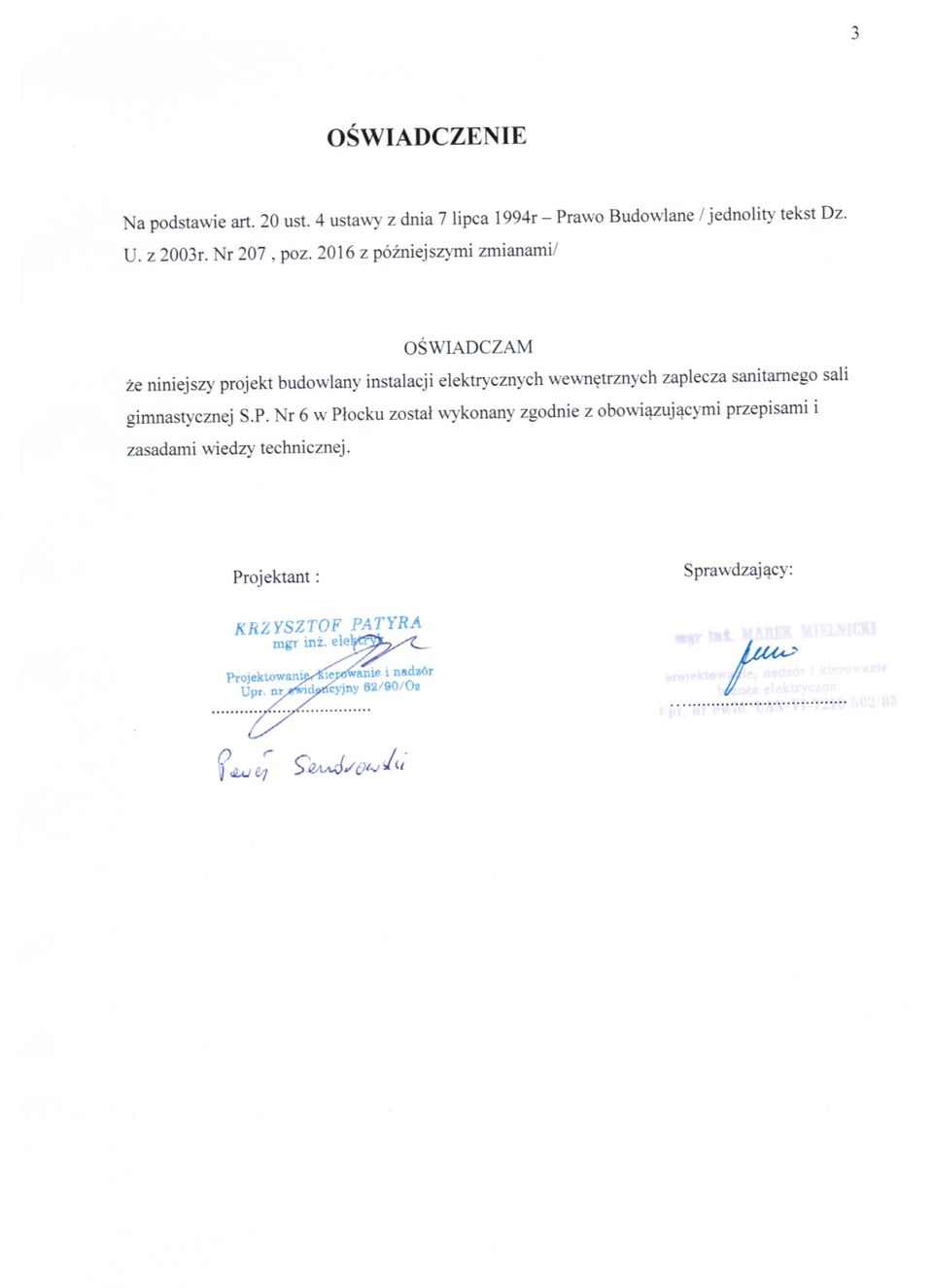

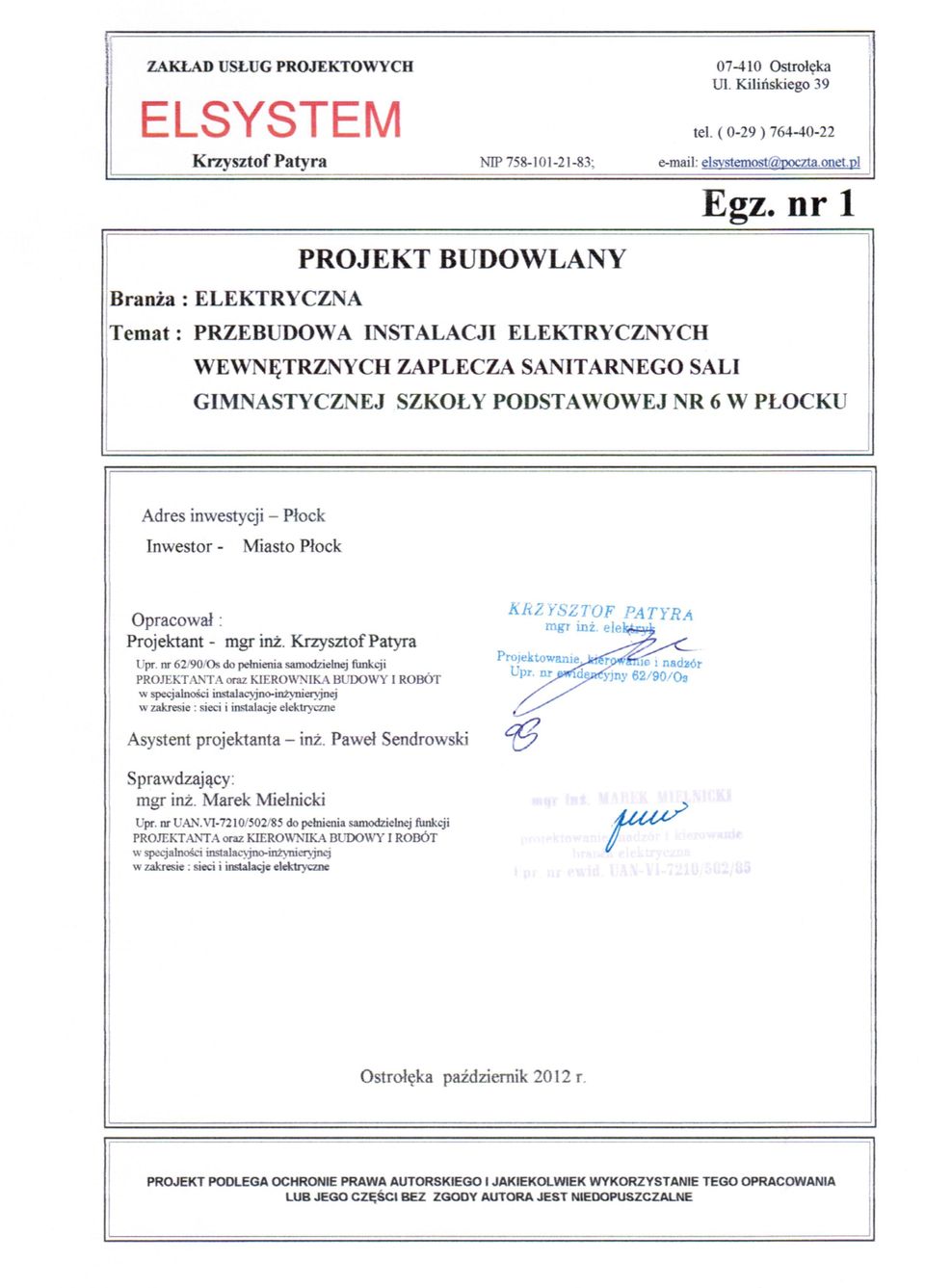

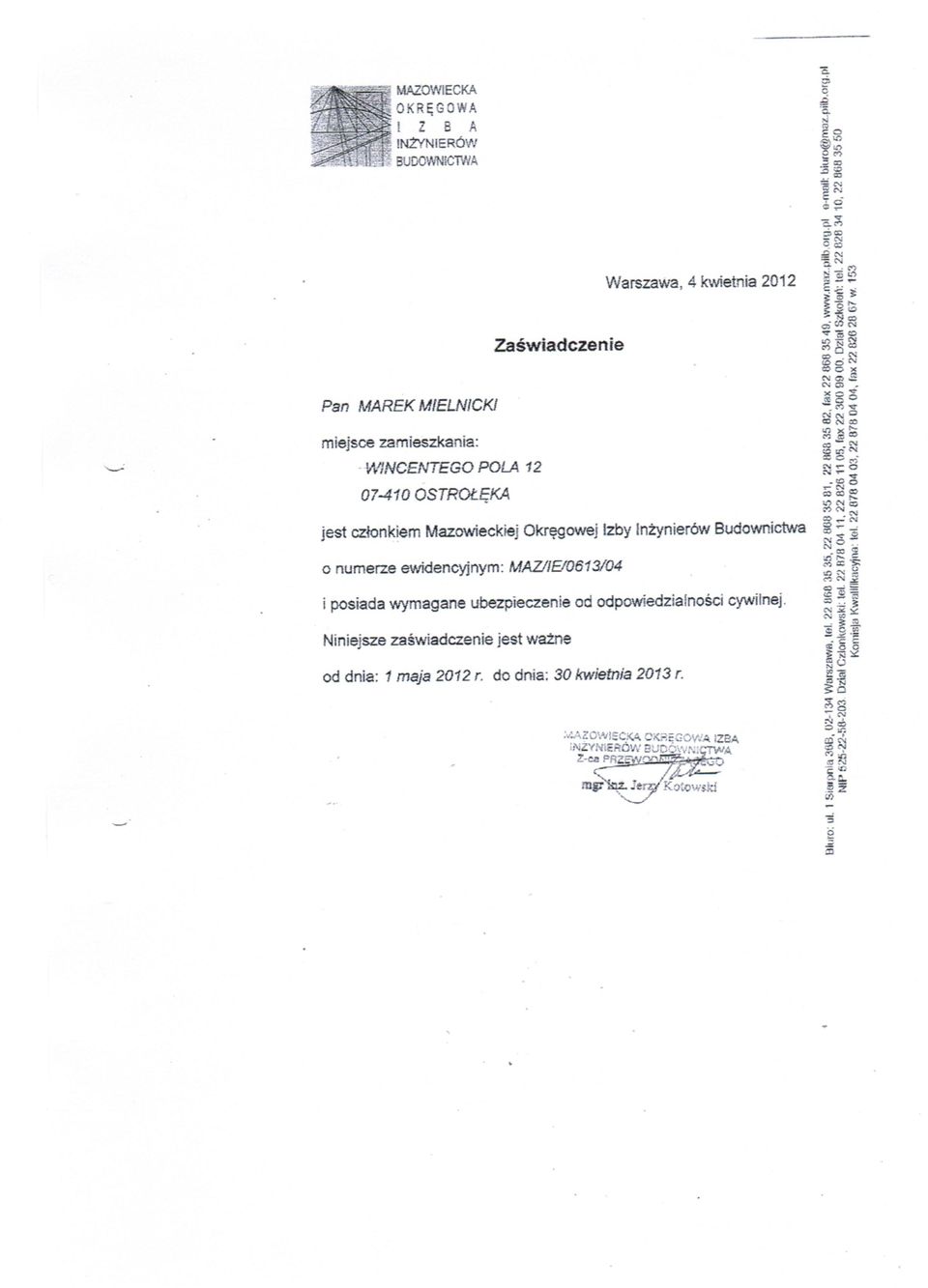

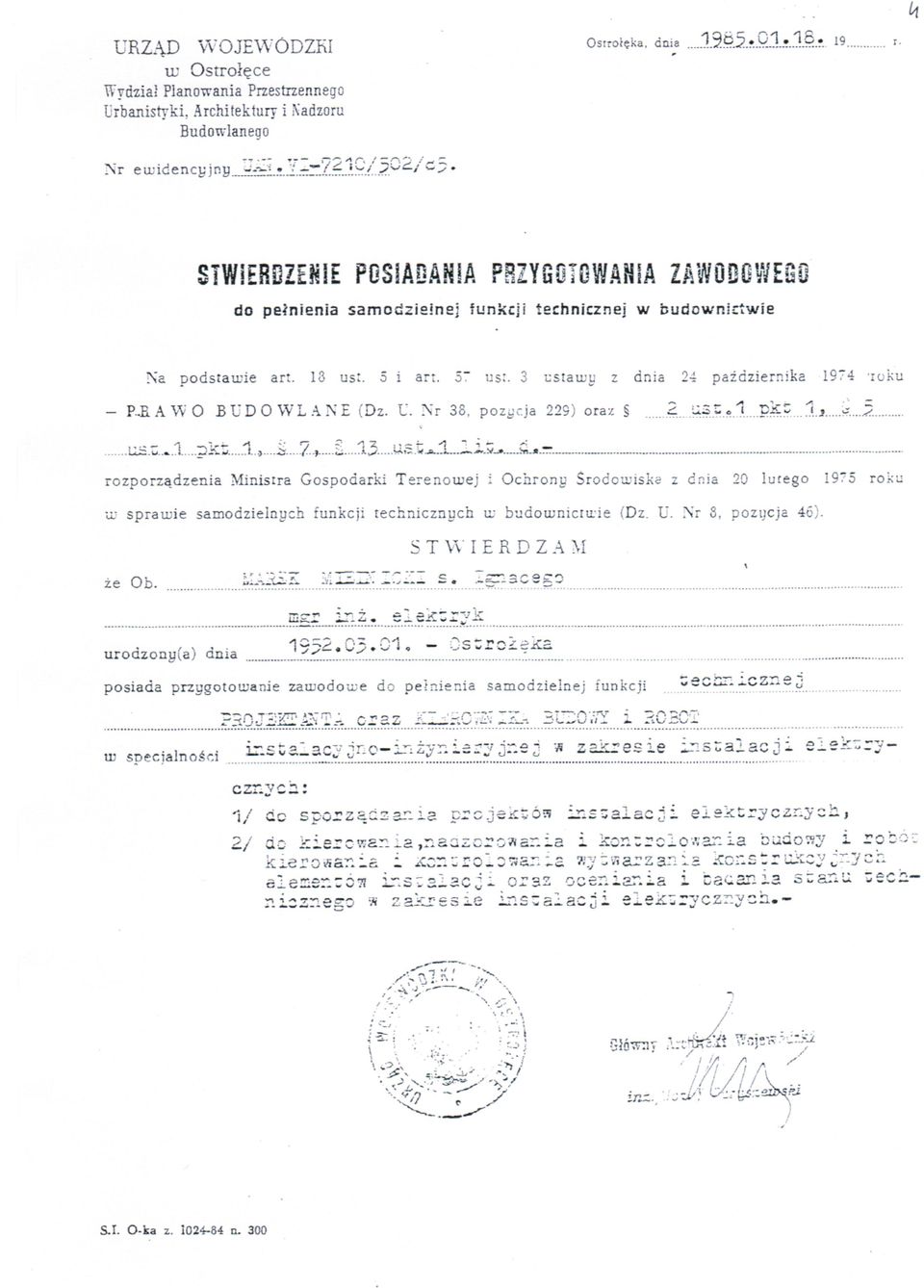

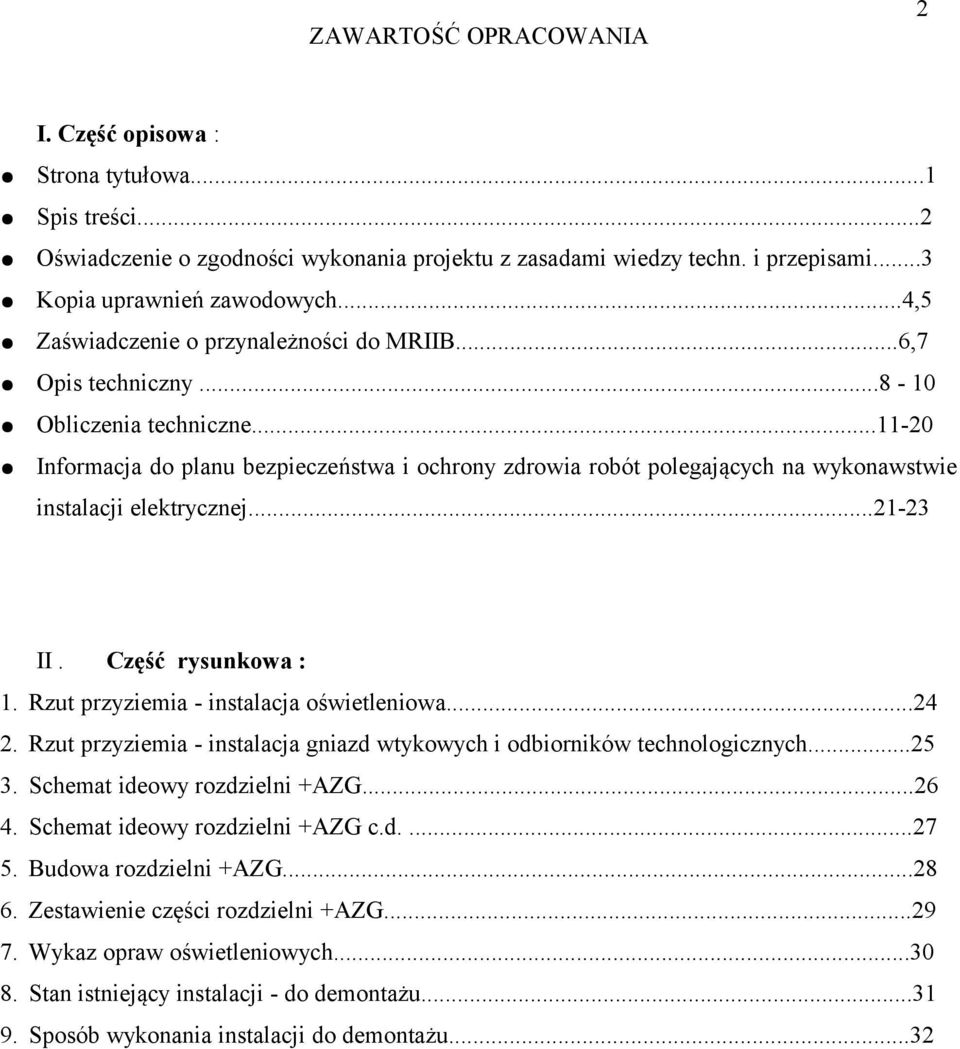

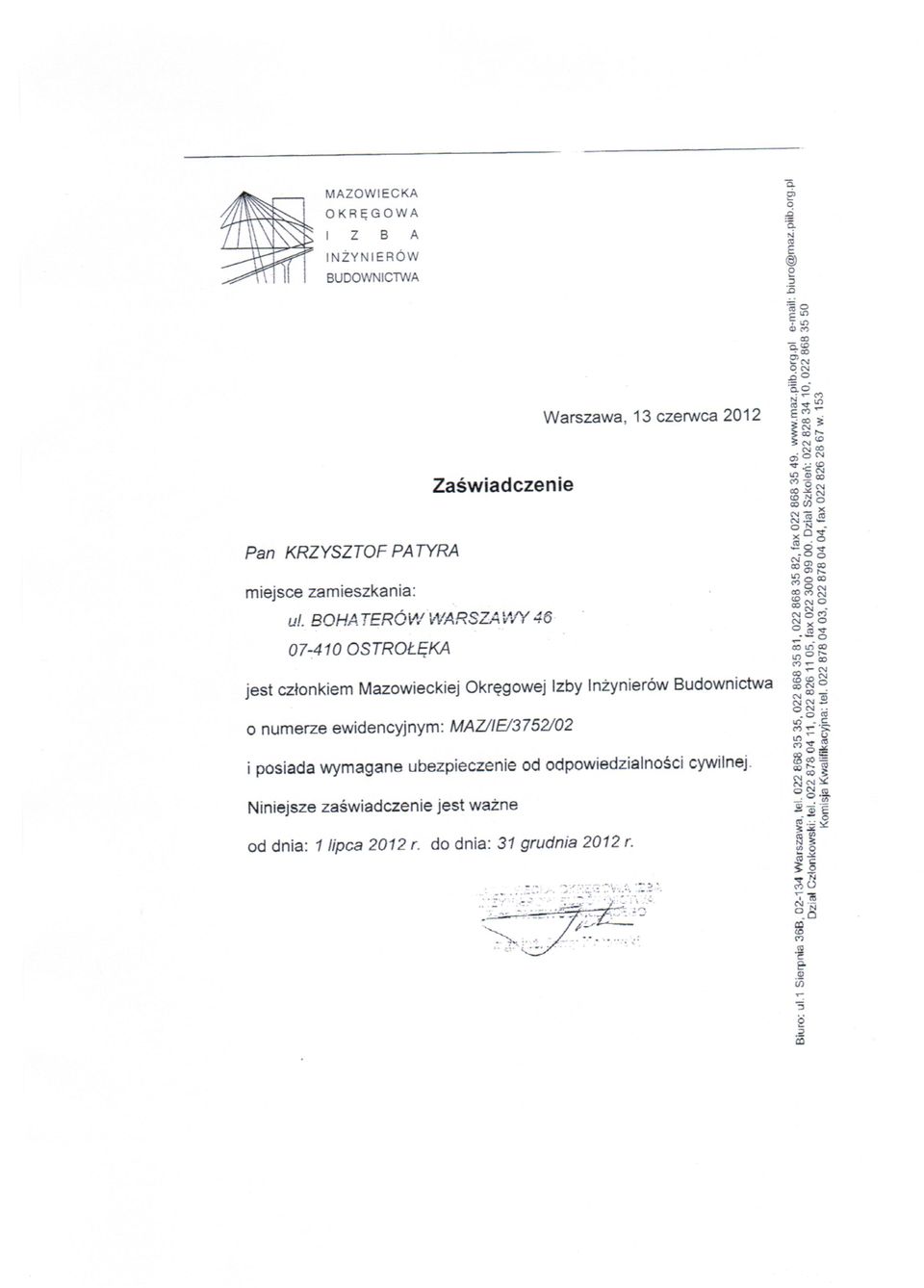

2 ZAWARTOŚĆ OPRACOWANIA 2 I. Część opisowa : Strona tytułowa...1 Spis treści...2 Oświadczenie o zgodności wykonania projektu z zasadami wiedzy techn. i przepisami...3 Kopia uprawnień zawodowych...4,5 Zaświadczenie o przynależności do MRIIB...6,7 Opis techniczny Obliczenia techniczne Informacja do planu bezpieczeństwa i ochrony zdrowia robót polegających na wykonawstwie instalacji elektrycznej II. Część rysunkowa : 1. Rzut przyziemia - instalacja oświetleniowa Rzut przyziemia - instalacja gniazd wtykowych i odbiorników technologicznych Schemat ideowy rozdzielni +AZG Schemat ideowy rozdzielni +AZG c.d Budowa rozdzielni +AZG Zestawienie części rozdzielni +AZG Wykaz opraw oświetleniowych Stan istniejący instalacji - do demontażu Sposób wykonania instalacji do demontażu...32

3

4

5

6

7

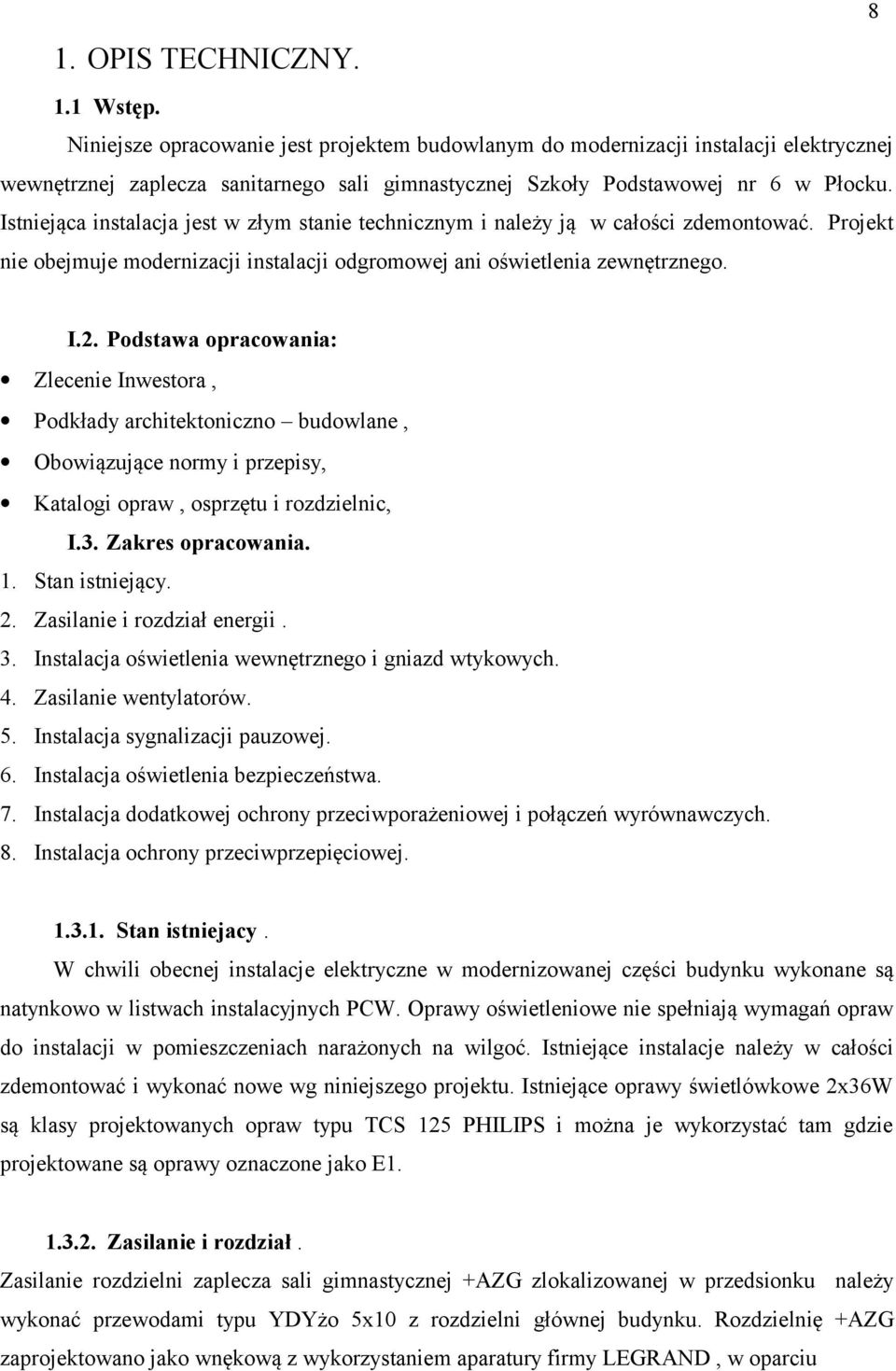

8 1. OPIS TECHNICZNY. 1.1 Wstęp. Niniejsze opracowanie jest projektem budowlanym do modernizacji instalacji elektrycznej wewnętrznej zaplecza sanitarnego sali gimnastycznej Szkoły Podstawowej nr 6 w Płocku. Istniejąca instalacja jest w złym stanie technicznym i należy ją w całości zdemontować. Projekt nie obejmuje modernizacji instalacji odgromowej ani oświetlenia zewnętrznego. 8 I.2. Podstawa opracowania: Zlecenie Inwestora, Podkłady architektoniczno budowlane, Obowiązujące normy i przepisy, Katalogi opraw, osprzętu i rozdzielnic, I.3. Zakres opracowania. 1. Stan istniejący. 2. Zasilanie i rozdział energii. 3. Instalacja oświetlenia wewnętrznego i gniazd wtykowych. 4. Zasilanie wentylatorów. 5. Instalacja sygnalizacji pauzowej. 6. Instalacja oświetlenia bezpieczeństwa. 7. Instalacja dodatkowej ochrony przeciwporażeniowej i połączeń wyrównawczych. 8. Instalacja ochrony przeciwprzepięciowej Stan istniejacy. W chwili obecnej instalacje elektryczne w modernizowanej części budynku wykonane są natynkowo w listwach instalacyjnych PCW. Oprawy oświetleniowe nie spełniają wymagań opraw do instalacji w pomieszczeniach narażonych na wilgoć. Istniejące instalacje należy w całości zdemontować i wykonać nowe wg niniejszego projektu. Istniejące oprawy świetlówkowe 2x36W są klasy projektowanych opraw typu TCS 125 PHILIPS i można je wykorzystać tam gdzie projektowane są oprawy oznaczone jako Zasilanie i rozdział. Zasilanie rozdzielni zaplecza sali gimnastycznej +AZG zlokalizowanej w przedsionku należy wykonać przewodami typu YDYżo 5x10 z rozdzielni głównej budynku. Rozdzielnię +AZG zaprojektowano jako wnękową z wykorzystaniem aparatury firmy LEGRAND, w oparciu

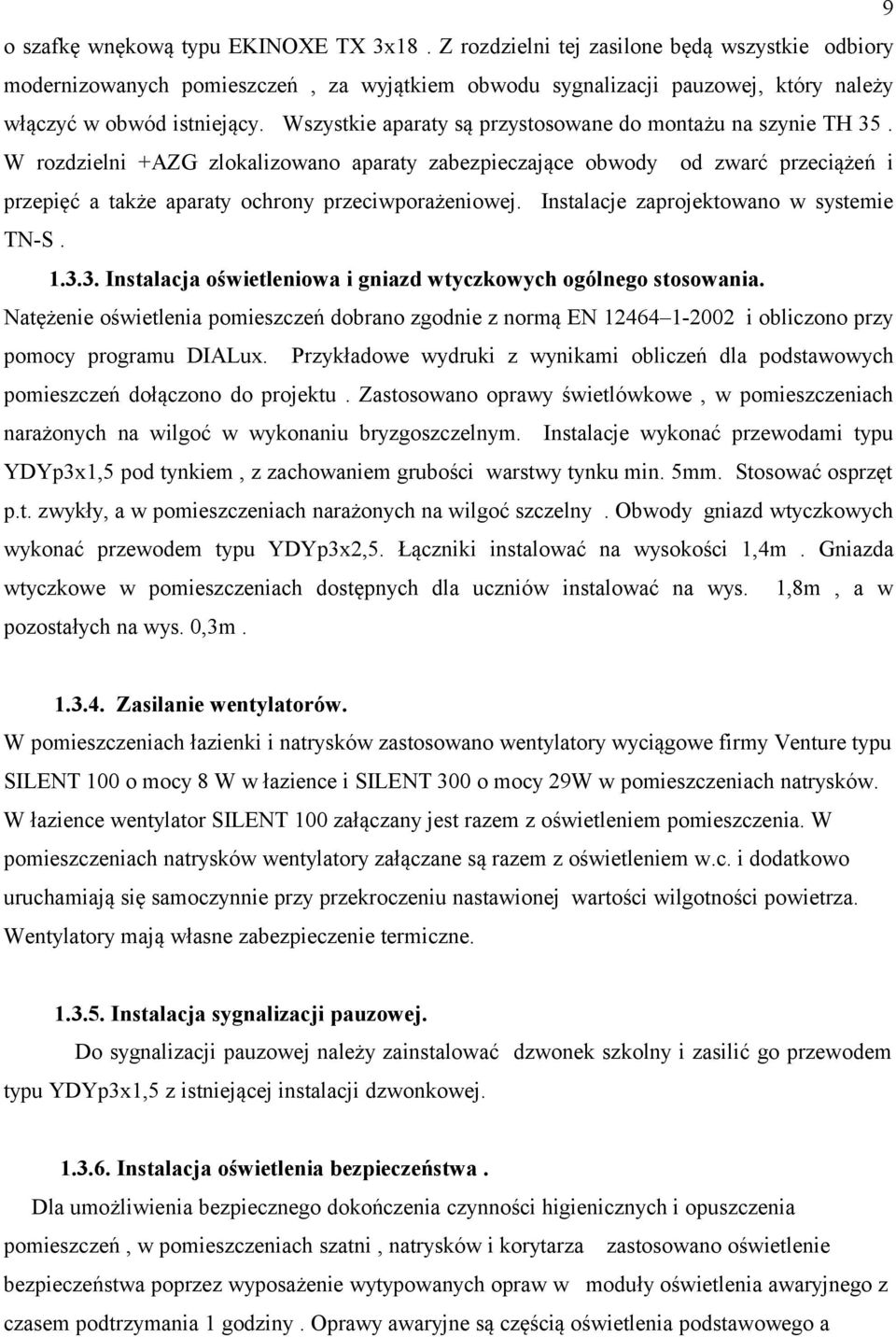

9 9 o szafkę wnękową typu EKINOXE TX 3x18. Z rozdzielni tej zasilone będą wszystkie odbiory modernizowanych pomieszczeń, za wyjątkiem obwodu sygnalizacji pauzowej, który należy włączyć w obwód istniejący. Wszystkie aparaty są przystosowane do montażu na szynie TH 35. W rozdzielni +AZG zlokalizowano aparaty zabezpieczające obwody od zwarć przeciążeń i przepięć a także aparaty ochrony przeciwporażeniowej. Instalacje zaprojektowano w systemie TN-S Instalacja oświetleniowa i gniazd wtyczkowych ogólnego stosowania. Natężenie oświetlenia pomieszczeń dobrano zgodnie z normą EN i obliczono przy pomocy programu DIALux. Przykładowe wydruki z wynikami obliczeń dla podstawowych pomieszczeń dołączono do projektu. Zastosowano oprawy świetlówkowe, w pomieszczeniach narażonych na wilgoć w wykonaniu bryzgoszczelnym. Instalacje wykonać przewodami typu YDYp3x1,5 pod tynkiem, z zachowaniem grubości warstwy tynku min. 5mm. Stosować osprzęt p.t. zwykły, a w pomieszczeniach narażonych na wilgoć szczelny. Obwody gniazd wtyczkowych wykonać przewodem typu YDYp3x2,5. Łączniki instalować na wysokości 1,4m. Gniazda wtyczkowe w pomieszczeniach dostępnych dla uczniów instalować na wys. 1,8m, a w pozostałych na wys. 0,3m Zasilanie wentylatorów. W pomieszczeniach łazienki i natrysków zastosowano wentylatory wyciągowe firmy Venture typu SILENT 100 o mocy 8 W w łazience i SILENT 300 o mocy 29W w pomieszczeniach natrysków. W łazience wentylator SILENT 100 załączany jest razem z oświetleniem pomieszczenia. W pomieszczeniach natrysków wentylatory załączane są razem z oświetleniem w.c. i dodatkowo uruchamiają się samoczynnie przy przekroczeniu nastawionej wartości wilgotności powietrza. Wentylatory mają własne zabezpieczenie termiczne Instalacja sygnalizacji pauzowej. Do sygnalizacji pauzowej należy zainstalować dzwonek szkolny i zasilić go przewodem typu YDYp3x1,5 z istniejącej instalacji dzwonkowej Instalacja oświetlenia bezpieczeństwa. Dla umożliwienia bezpiecznego dokończenia czynności higienicznych i opuszczenia pomieszczeń, w pomieszczeniach szatni, natrysków i korytarza zastosowano oświetlenie bezpieczeństwa poprzez wyposażenie wytypowanych opraw w moduły oświetlenia awaryjnego z czasem podtrzymania 1 godziny. Oprawy awaryjne są częścią oświetlenia podstawowego a

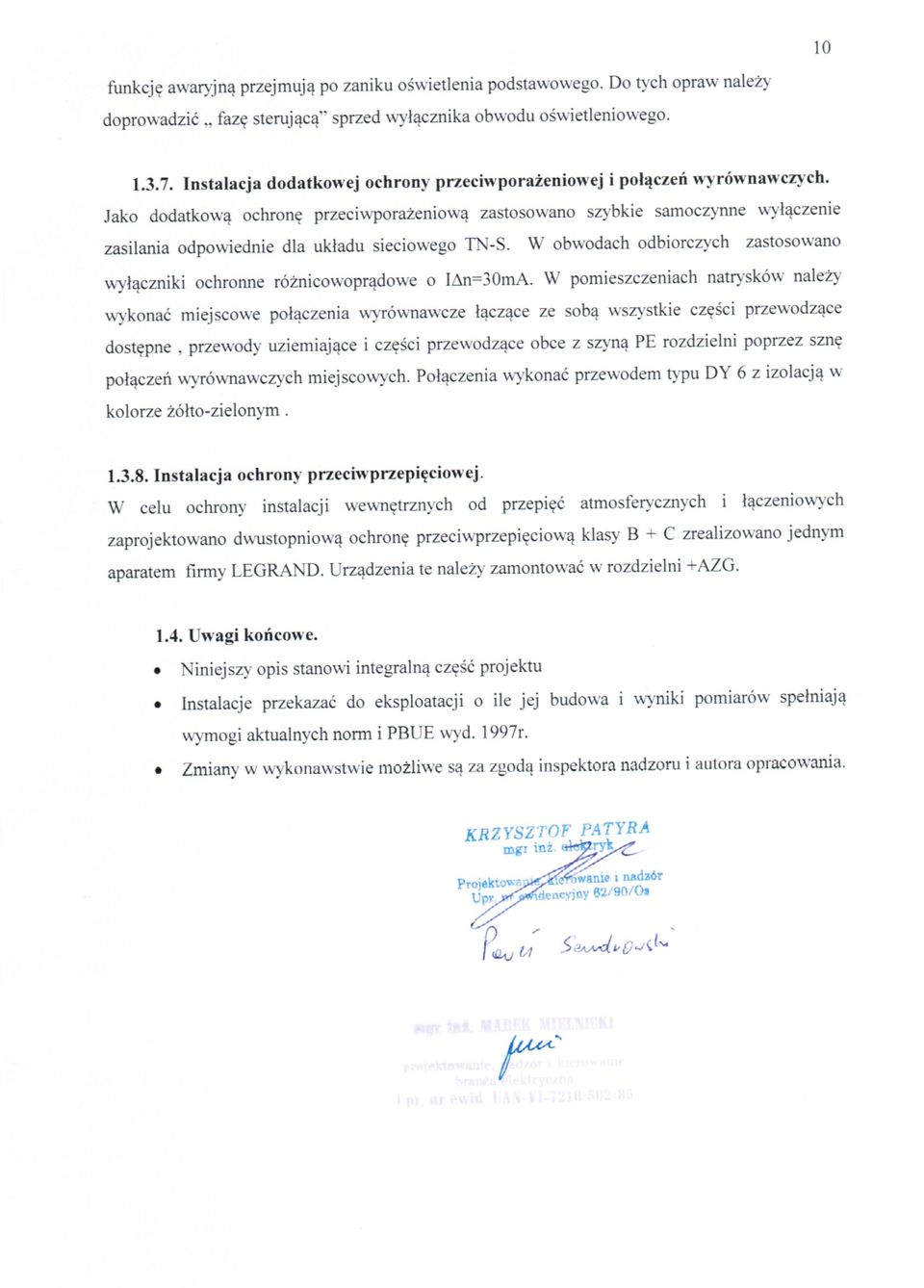

10

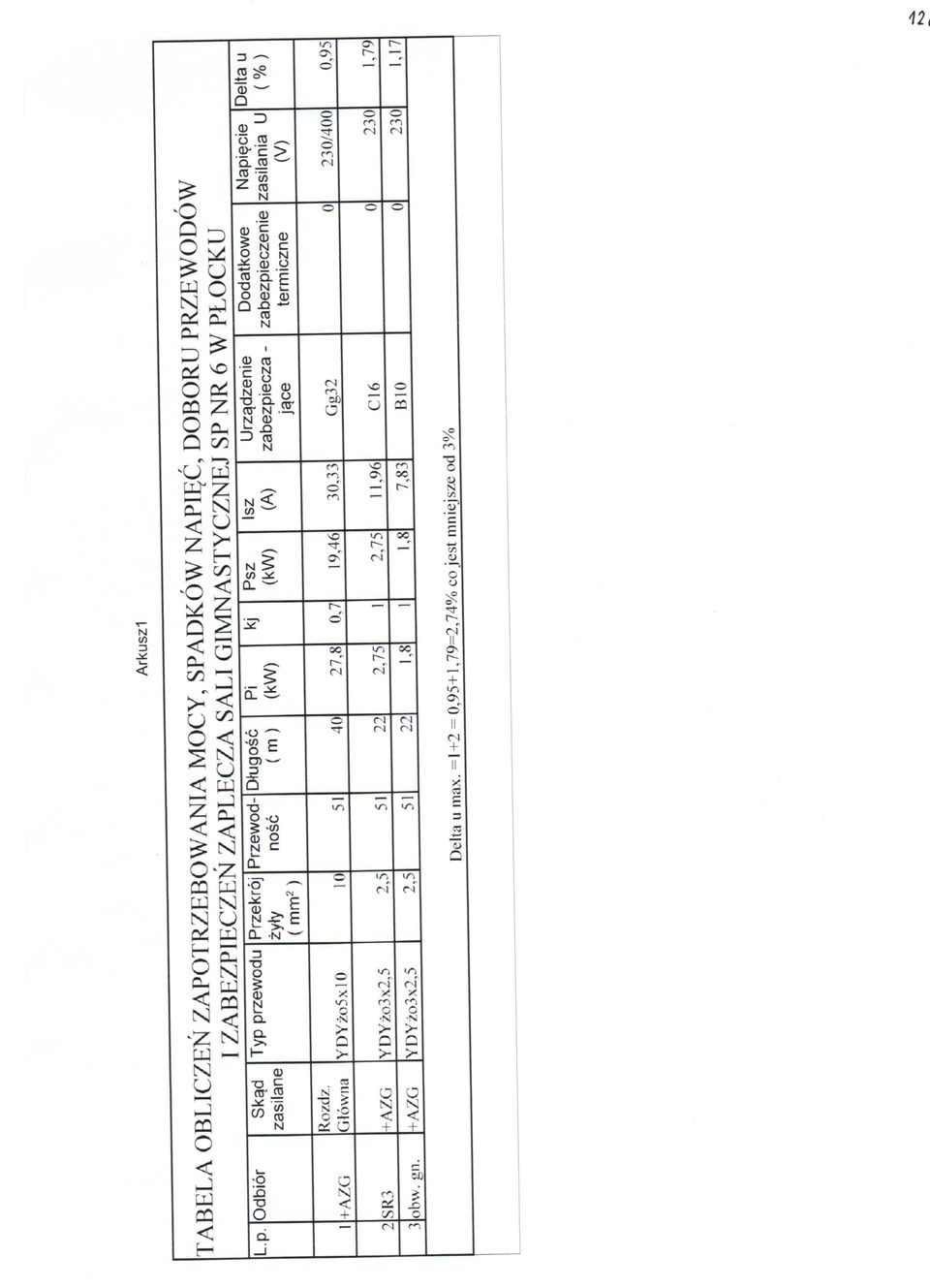

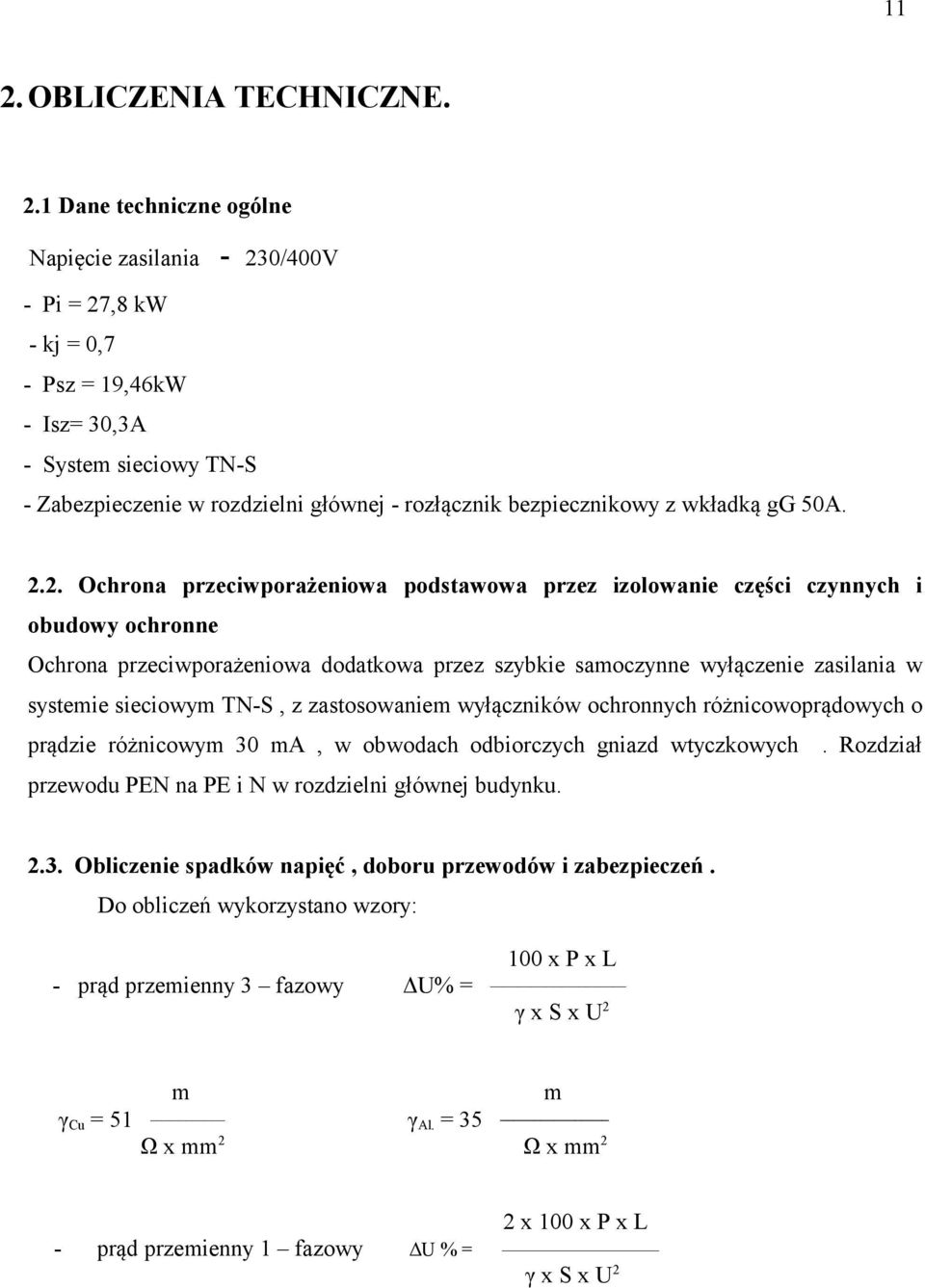

11 11 2. OBLICZENIA TECHNICZNE. 2.1 Dane techniczne ogólne Napięcie zasilania - 230/400V - Pi = 27,8 kw - kj = 0,7 - Psz = 19,46kW - Isz= 30,3A - System sieciowy TN-S - Zabezpieczenie w rozdzielni głównej - rozłącznik bezpiecznikowy z wkładką gg 50A Ochrona przeciwporażeniowa podstawowa przez izolowanie części czynnych i obudowy ochronne Ochrona przeciwporażeniowa dodatkowa przez szybkie samoczynne wyłączenie zasilania w systemie sieciowym TN-S, z zastosowaniem wyłączników ochronnych różnicowoprądowych o prądzie różnicowym 30 ma, w obwodach odbiorczych gniazd wtyczkowych. Rozdział przewodu PEN na PE i N w rozdzielni głównej budynku Obliczenie spadków napięć, doboru przewodów i zabezpieczeń. Do obliczeń wykorzystano wzory: 100 x P x L - prąd przemienny 3 fazowy ΔU% = γ x S x U 2 m m γ Cu = 51 γ Al. = 35 Ω x mm 2 Ω x mm 2 2 x 100 x P x L - prąd przemienny 1 fazowy ΔU % = γ x S x U 2

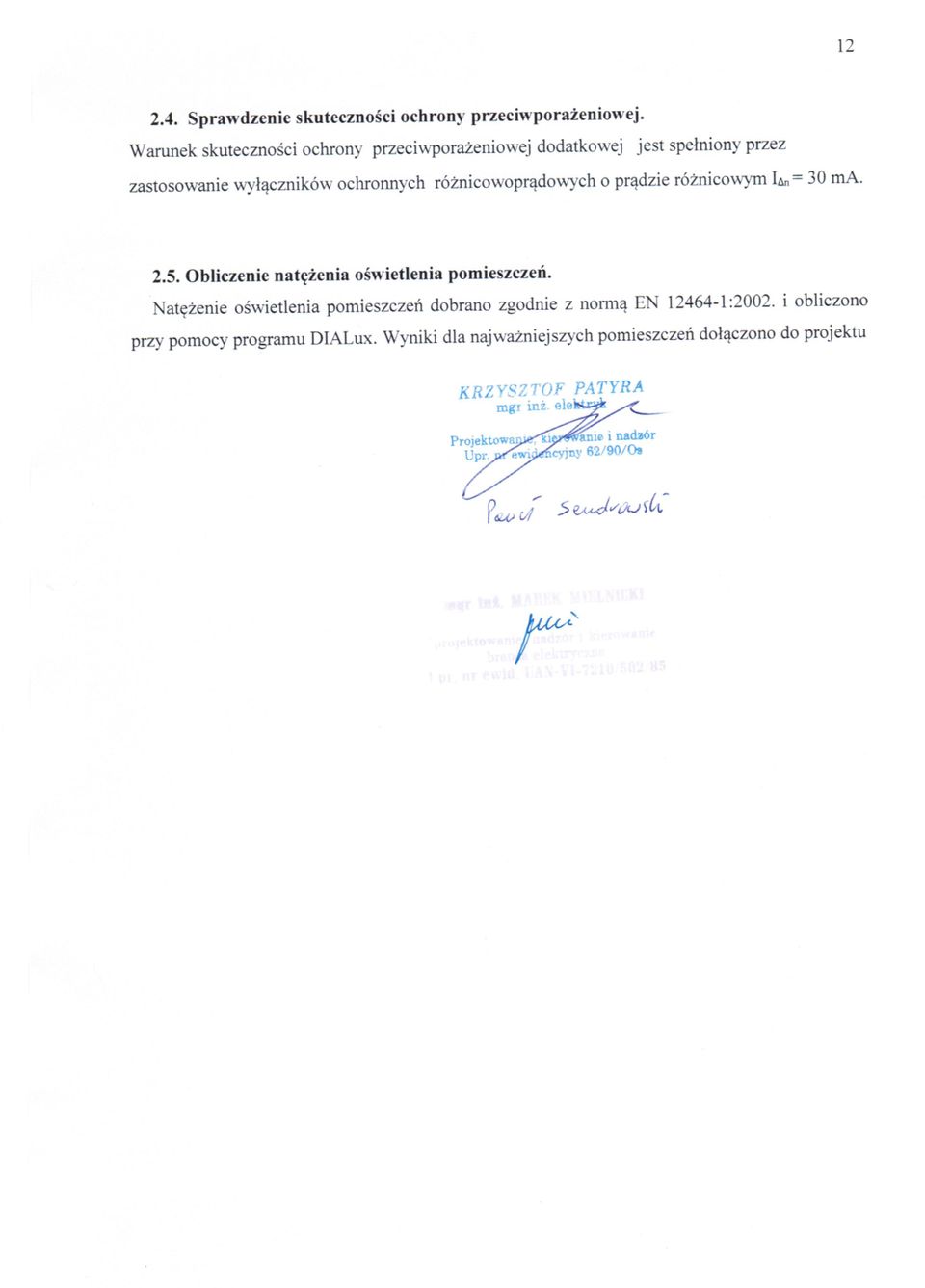

12

13

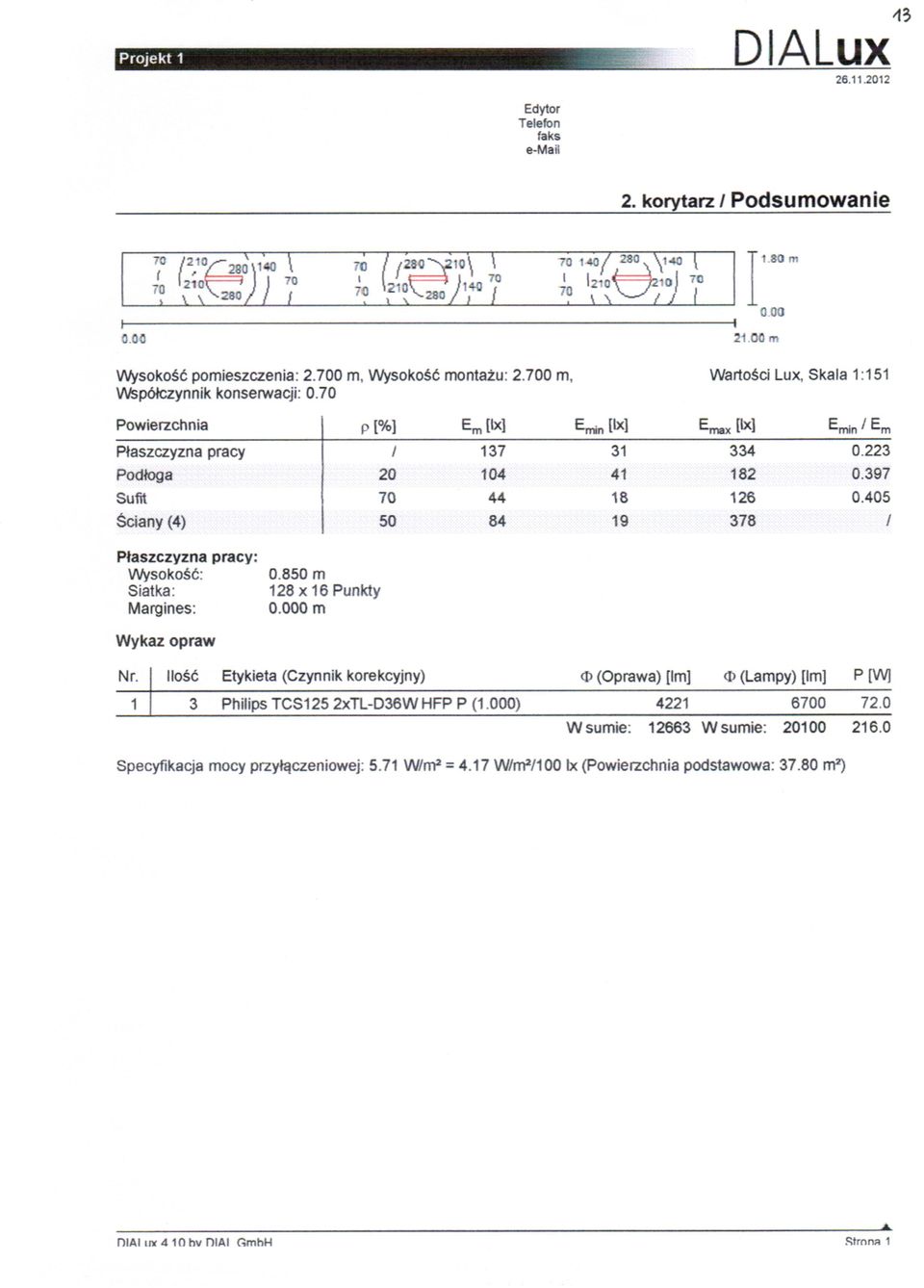

14

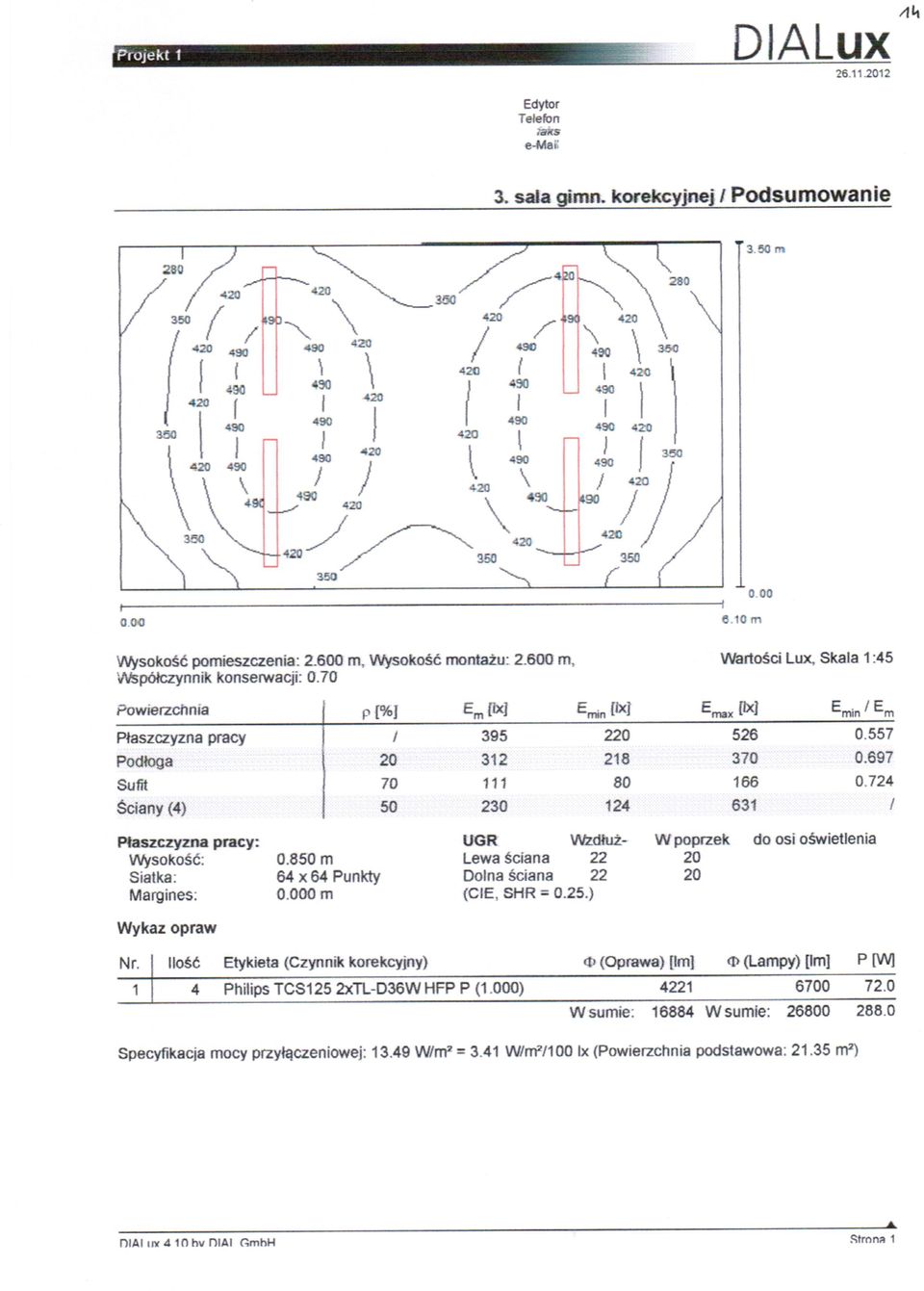

15

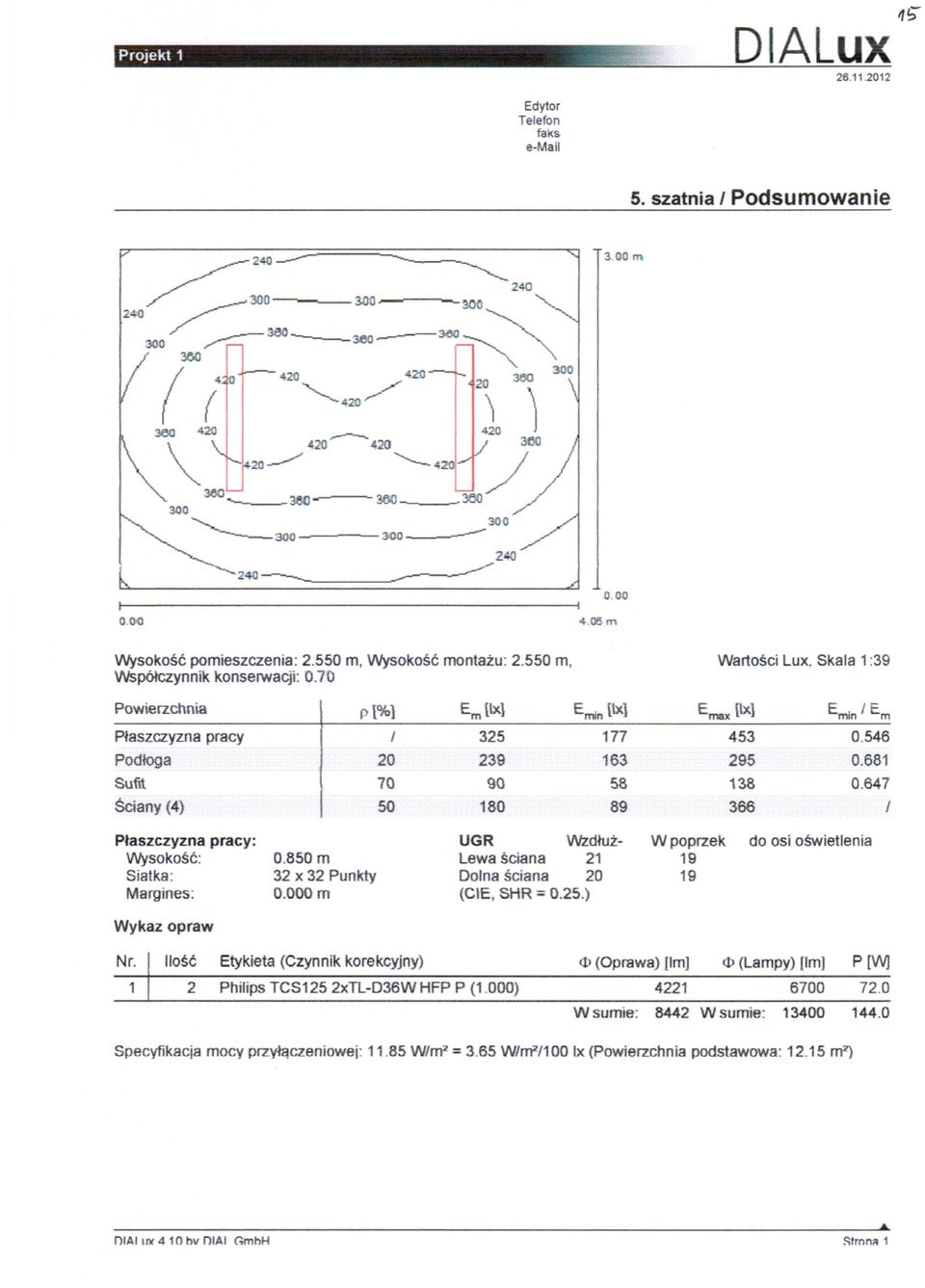

16

17

18

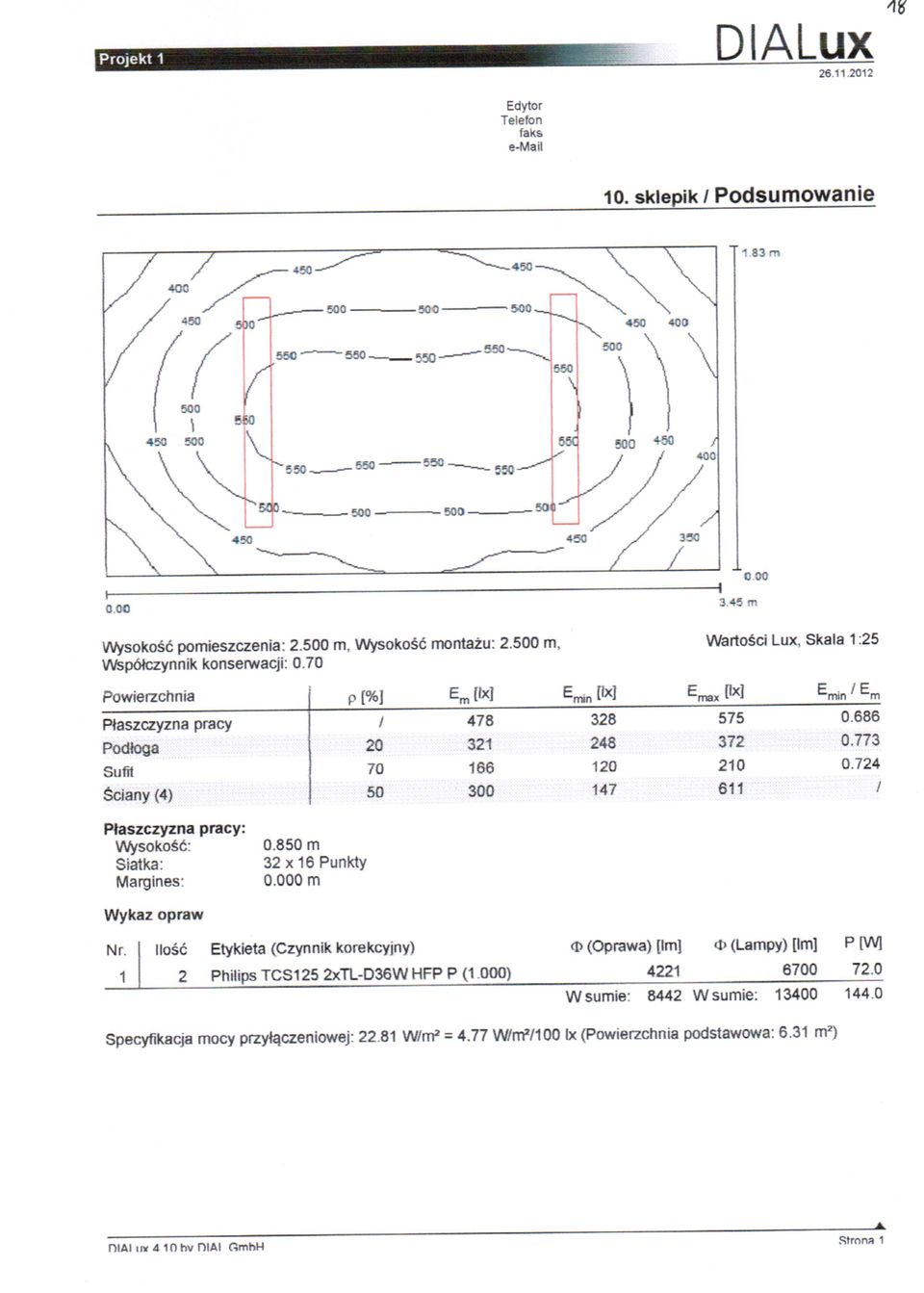

19

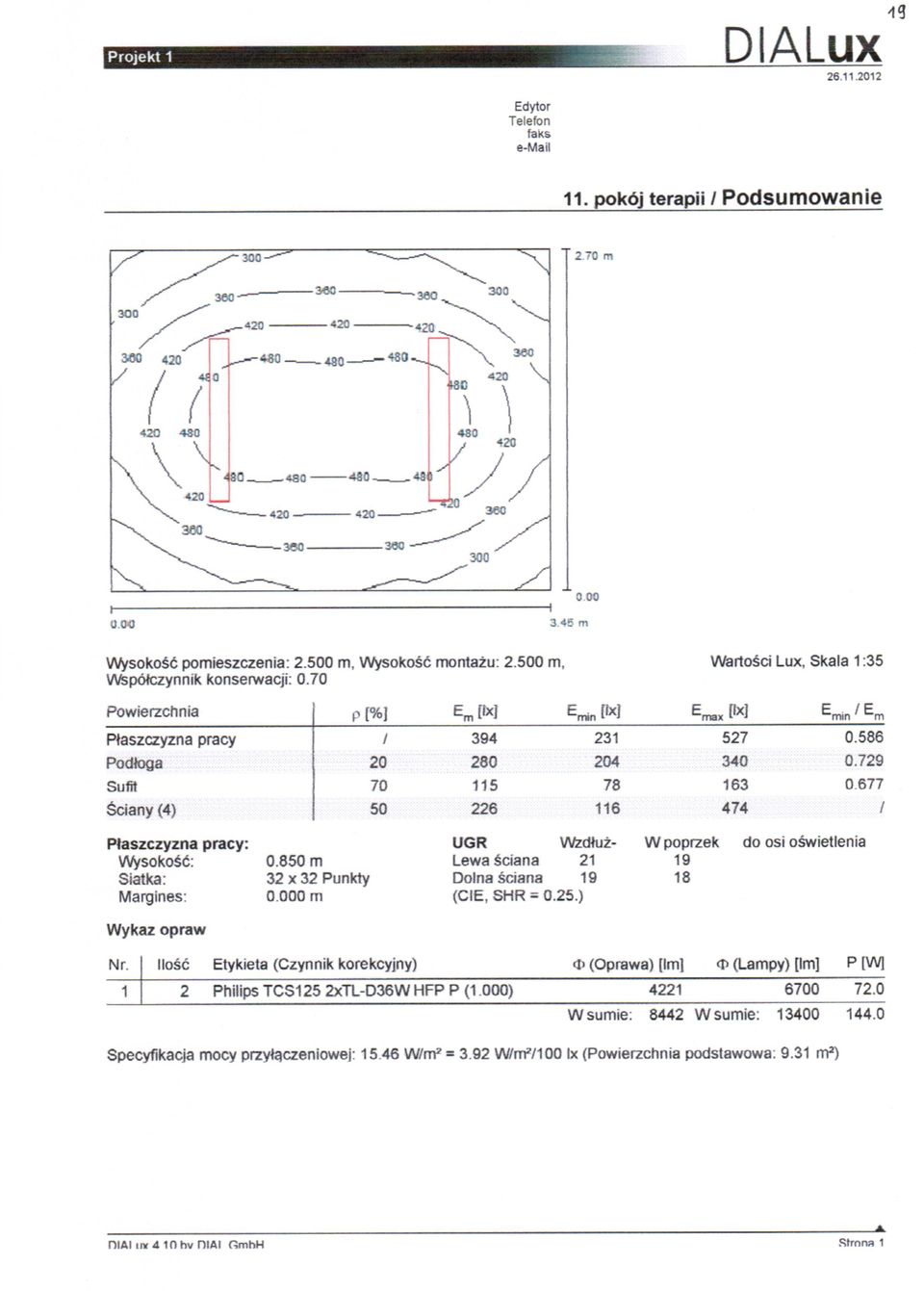

20

21

22

23 1. Zakres robót 22 budowa lnii zasilającej rozdz. +AZG wykonanie i instalacja rozdzielni głównej +AZG demontaż instalacji istniejacej wykonanie instalacji elektrycznych wewnętrznych, 2. Wykaz istniejących obiektów budowlanych podlegających adaptacji i rozbiórce - istniejące instalacje elektryczne wewnętrzne w części modernizowanej w całości zdemontować. 3.Elementy zagospodarowania działki/terenu stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi: możliwość pojawienia się napięcia w instalacjach demontowanych. 4. przewidywane zagrożenia bezpieczeństwa i zdrowia ludzi: - prace wykonywane na wysokości powyżej 1m, - cięcie ręczne i mechaniczne przewodów i elementów metalowych (narażenie na uszkodzenie ciała pracującymi ostrzami lub wirującymi elementami urządzenia mechanicznego), - wiercenie i frezowanie otworów w ścianach (narażenie ciała na uszkodzenie elementami wirującymi narzędzi) - prace przy bruzdowaniu mechanicznym lub ręcznym (narażenie na zaprószenie oczu i podrażnienie dróg oddechowych pyłem i odłamkami), - porażenie prądem elektrycznym przy demontażu instalacji istniejących i związane z użyciem elektronarzędzi oraz instalacją elektryczną placu budowy. Należy zapewnić aby ochrona przeciwporażeniowa zapewniła szybkie wyłączenie obwodu, w czasie krótszym niż 10ms. 5. Sposób prowadzenia instruktażu: Przed przystąpieniem do wykonywania robót należy przeprowadzić instruktaż stanowiskowy pracowników. Do pracy można dopuścić pracownika, który : - posiada kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska, - posiada aktualne zaświadczenie lekarskie o zdolności do pracy na danym stanowisku,

24

25 PCschematic ELautomatic RZUT PRZYZIEMIA YDYżo 5x10 zas. z rozdzielni głównej szkoły YDY 3x1,5 do instalacji dzwonkowej szkoły +AZG E3 E3 E3 E3 E2 E3 E3 E2 E3 E2 E2 WYKAZ POMIESZCZEŃ 1 - przedsionek 2 - korytarz 3 - sala gimnastyki korekcyjnej 4 - magazyn sprzętu 5 - szatnia 6 - natrysk 7 - natrysk 8 - szatnia 9 - pokój nauczycielski 10 - sklepik 11 - pokój terapii 12 - w.c. personelu 13 - w.c w.c. SYSTEM SIECIOWY TN-S ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Upr. nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Upr. nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Tytuł rysunku : Rzut przyziemia - instalacja oświetleniowa Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock Data: październik 2012 Rys. nr 1 Skala: 1:100 Str. nr 24

26 PCschematic ELautomatic RZUT PRZYZIEMIA YDYżo 5x10 zas. z rozdzielni głównej szkoły +AZG SR1 cc SPW cc SW1 SR2 cc cc SR3 SW3 SW2 SW4 cc cc WYKAZ POMIESZCZEŃ 1 - przedsionek 2 - korytarz 3 - sala gimnastyki korekcyjnej 4 - magazyn sprzętu 5 - szatnia 6 - natrysk 7 - natrysk 8 - szatnia 9 - pokój nauczycielski 10 - sklepik 11 - pokój terapii 12 - w.c. personelu 13 - w.c w.c. cc - połączenia wyrównawcze miejscowe wykonane przewodem DY 6 - p.t. SPW - szyna połaczeń wyrównawczych miejscowych SYSTEM SIECIOWY TN-S ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Upr. nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Upr. nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Tytuł rysunku : Rzut przyziemia - instalacja gniazd wtykowych i odb. technologiczych Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock Data: październik 2012 Rys. nr 2 Skala: 1:100 Str. nr 25

27 PCschematic ELautomatic L1,L2,L3,N ROZDZIELNIA ZAPLECZA SALI GIMNASTYCZNEJ +AZG Pi=27,8 kw, kj=0,7, Psz=19,46 kw, Isz=30,3A S1 H4 H5 H6 F21 F22 F26 F29 F32 F23 F24 F25 F27 F28 F30 F31 N Ochr p-prze. 4P kl. B + C F2 PE SPW W1,W2 W3 zas. z rozdzielni głównej Zabezpieczenie w rozdzielni głównej gg 50A Moc Pi=27 kw 0,45 1,0 0,87 1,8 1,6 1,6 1,6 2,75 Odbiór Przewód YDYżo5x10 połaczenia wyrównawcze miejscowe DY 6 ośw. YDYp3x1,5 ośw. YDYp3x1,5 ośw. YDYp3x1,5 gn. wtykowe YDYp3x2,5 gn. wtykowe YDYp3x2,5 gn. wtykowe YDYp3x2,5 gn. wtykowe YDYp3x2,5 suszarka do rąk YDYp3x2,5 Numer pom. 6,7 1,2 7,8,9,10, 11,12,13 3,4,5,6,14 1,2,3 4,5 8,9 10,11 12 SYSTEM SIECIOWY TN-S ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Upr. nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Upr. nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: +AZG Tytuł rysunku : Schemat ideowy rozdzielni +AZG Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock Data: październik 2012 Rys. nr 3 Skala: 1:1 Str. nr 26

28 PCschematic ELautomatic F33 F34 F35 F36 F37 F38 Moc 2,45 2,45 2,75 2,45 2,45 2,75 Odbiór suszarka do włosów suszarka do włosów suszarka do rąk suszarka do włosów suszarka do włosów suszarka do rąk Przewód YDYp3x2,5 YDYp3x2,5 YDYp3x2,5 YDYp3x2,5 YDYp3x2,5 YDYp3x2,5 Numer pom SYSTEM SIECIOWY TN-S ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Upr. nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Upr. nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Tytuł rysunku : Schemat ideowy rozdzielni +AZG c.d. Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock Data: październik 2012 Rys. nr 4 Skala: 1:1 Str. nr 27

29 PCschematic ELautomatic Str. nr : 28 SYSTEM SIECIOWY TN-S Tytuł rysunku : Budowa rozdzielni +AZG Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Uprawnienia nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Uprawnienia nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: +AZG Data: październik 2012 Rys. nr 5 Skala: 1:5

30 Wykaz części rozdzielni +AZG Str. nr 29 Nazwa Typ Opis Ilość [szt.] +AZ Ekinoxe TX 3x18 wnękowa 1 +AZF1 +AZF7 +AZF3 +AZH1 +AZF12 +AZF19 +AZS +AZF20 S314 C40 Wył. nadpr. S 314 C 40 4P 40A 10kA 1 P AC Wyłącznik różnicowopr. P A 30mA AC 2 P AC Wyłącznik różnicowopr. P A 30mA AC 1 L313 Lampka zielona 230V L313 3 S301 B10 Wył. nadpr. S 301 B 10 1P 10A 6kA 7 P312 C16-30-AC Wyłącznik różnicowo- i nadpr. P 312 C 16 A 30mA AC 7 FR103 40A Rozłącznik izolacyjny 3P FR103 40A Ochr p-prze. 4P 40kA 1,4kV (TN-S, IT) 1 Tytuł rysunku : Wykaz części rozdzielni +AZG Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor: Miasto Płock Adres obiektu : Płock ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Uprawnienia nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Uprawnienia nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Data : październik 2012 Rys. nr 6 Skala: 1:1

31 Wykaz opraw oświetleniowych Str. nr 30 Ozn. schematowe Typ Producent Ilość TCS 125 PHILIPS 19 (wykorzystać istniejące) TCS z modułem awaryjnym PHILIPS 2 E2 Idman 321TSW 1x36W PHILIPS 2 E2 Idman 321TSW 1x36W - z modułem awaryjnym PHILIPS 2 E3 Gondola FWG251 2xPL-C/4p26W PHILIPS 7 Tytuł rysunku : Wykaz opraw oświetleniowych Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor: Miasto Płock Adres obiektu : Płock ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Uprawnienia nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Uprawnienia nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Data : październik 2012 Rys. nr 7 Skala: 1:100

32 PCschematic ELautomatic INSTALACJE ISTNIEJĄCE DO DEMONTAŻU UWAGI: Instalacje są wykonane w listwach instalacyjnych na tynku. Oprawy świetlówkowe do wykorzystania jako typ SYSTEM SIECIOWY TN-S ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Upr. nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Upr. nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Tytuł rysunku : Stan istniejący instalacji do demontażu Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock Data: październik 2012 Rys. nr 8 Skala: 1:100 Str. nr 31

33 PCschematic ELautomatic SYSTEM SIECIOWY ZAKŁAD USŁUG PROJEKTOWYCH ELSYSTEM Krzysztof Patyra Ostrołęka ul. Kilińskiego 39 tel.:(0-29) Proj.: mgr inż. Krzysztof Patyra Upr. nr 62/90/Os do pełnienia budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie: sieci i instalacje elektryczne Asystent: inż. Paweł Sendrowski Spr.: mgr inż. Marek Mielnicki Upr. nr UAN.VI-7210/502/85.do pełnienia budowy i robót w specjalności instalacjno-inżynieryjnej w zakresie : sieci i instalacje elektryczne Ozn. strony: Tytuł rysunku : Sposób wykonania instalacji do demontażu Temat : Zaplecze sanitarne sali gimnastycznej S.P. nr 6 w Płocku Inwestor : Miasto Płock Adres obiektu : Płock Data: październik 2012 Rys. nr 9 Skala: 1:1 Str. nr 32
