1 1. Założenia Techniczne. 1.1 Podstawa prawna opracowania. 1. Zlecenie inwestora na opracowanie projektu. 2. Uzgodnienia z inwestorem. 3. Mapa sytuacyjno-wysokościowa w skali 1: Inwentaryzacja własna w zakresie niezbędnym do projektowania. 5. Aktualne rozporządzenia, przepisy i normy. 2. Opis Techniczny. 2.1 Zasilanie elektryczne bramy wjazdowej. Zasilanie bramy wjazdowej wykonać należy z istniejącej rozdzielni TO-1. W Rozdzielni dobudować należy wyłącznik nadprądowy z modułem różnicowoprądowym. Z tak przygotowanego pola wykonać należy zasilanie bramy wjazdowej kablem YKY 3x2,5mm 2. Od rozdzielni TO-1 kabel układać w listwie kablowej PCV wykonać przebicie do góry na poddasze. Na poddaszu kabel zasilający układać w rurach ochronnych PCV fi 21 na tynku. Zejście kabla na zewnątrz wykonać z poddasza w rurze ochronnej koło rynny spustowej. Rura ochronna powinna być odporna na promieniowanie ultrafioletowe. Dalszą cześć kabla zasilającego do centrali sterującej bramy wjazdowej prowadzić w ziemi. Kabel YKY 3x2,5mm 2 układać zgodnie z wyznaczoną trasą w rowie kablowym o szerokości 0,4 m i głębokości 0,7 m na 10 cm warstwie piasku. Ułożony kabel należy zasypać warstwą piasku o grubości co najmniej 10 cm, następnie warstwą rodzimego gruntu o grubości 15 cm, a następnie przykryć folią z tworzywa sztucznego koloru niebieskiego. Przy układaniu kabla zachować odpowiednie odległości kabla od innych urządzeń podziemnych zgodne z przepisami a skrzyżowania z istniejącym uzbrojeniem terenu wykonać w rurach ochronnych. Przyłącz kablowy należy oznaczyć i opisać zgodnie z obowiązującymi przepisami i normami, a służbom geodezyjnym zlecić wykonanie inwentaryzacji powykonawczej. 2.2 Instalacja zasilania urządzeń sterowania bramą wjazdową. Do sterowania bramą należy zainstalować odpowiednie urządzenia których parametry podano na rys. nr E4. W zestaw sterowania bramą wchodzą -2 siłowniki samohamowne -centrala sterująca -radioodbiornik z kodem dynamicznie zmiennym -2 piloty 2-kanałowe -kompletna fotokomórka zewnetrzna (nadajnik-odbiornik) o zasięgu 30m -lampa ostrzegawcza -antena zwiększająca zasięg pilota Instalacje zasilania urządzeń bramy wjazdowej wykonać przewodami sterowniczymi do układania bezpośrednio w ziemi typu NYY-O o przekrojach jak na rysunku E4. Przewody układać w ziemi oraz wprowadzać do poszczególnych urządzeń w niepalnych giętkich rurach PCV. Instalacje wykonać w układzie trójprzewodowym L,N,PE zgodnie z rysunkiem nr E4. Od centrali usytuowanej na fundamencie w terenie zielonym ułożyć należy następujące kable do urządzeń: -4x1,5mm 2 zasilanie siłownika samohamownego do zamykania i otwierania bramy skrzydłowej o długości do 3m strona prawa.

Zasilanie bramy wjazdowej wykonać należy z istniejącej rozdzielni TO-1. W Rozdzielni dobudować należy wyłącznik nadprądowy z modułem różnicowoprądowym.

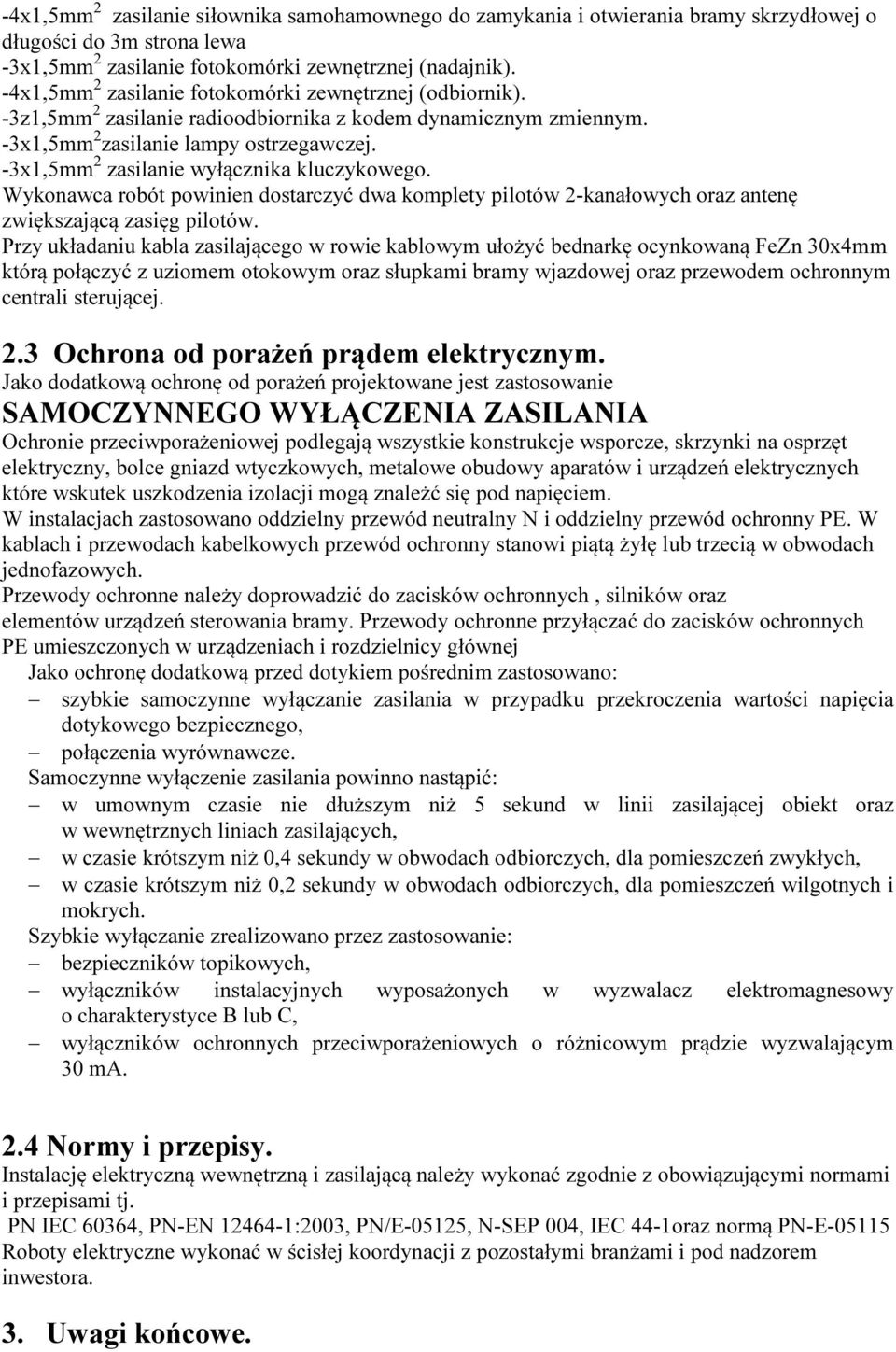

2 -4x1,5mm 2 zasilanie siłownika samohamownego do zamykania i otwierania bramy skrzydłowej o długości do 3m strona lewa -3x1,5mm 2 zasilanie fotokomórki zewnętrznej (nadajnik). -4x1,5mm 2 zasilanie fotokomórki zewnętrznej (odbiornik). -3z1,5mm 2 zasilanie radioodbiornika z kodem dynamicznym zmiennym. -3x1,5mm 2 zasilanie lampy ostrzegawczej. -3x1,5mm 2 zasilanie wyłącznika kluczykowego. Wykonawca robót powinien dostarczyć dwa komplety pilotów 2-kanałowych oraz antenę zwiększającą zasięg pilotów. Przy układaniu kabla zasilającego w rowie kablowym ułożyć bednarkę ocynkowaną FeZn 30x4mm którą połączyć z uziomem otokowym oraz słupkami bramy wjazdowej oraz przewodem ochronnym centrali sterującej. 2.3 Ochrona od porażeń prądem elektrycznym. Jako dodatkową ochronę od porażeń projektowane jest zastosowanie SAMOCZYNNEGO WYŁĄCZENIA ZASILANIA Ochronie przeciwporażeniowej podlegają wszystkie konstrukcje wsporcze, skrzynki na osprzęt elektryczny, bolce gniazd wtyczkowych, metalowe obudowy aparatów i urządzeń elektrycznych które wskutek uszkodzenia izolacji mogą znależć się pod napięciem. W instalacjach zastosowano oddzielny przewód neutralny N i oddzielny przewód ochronny PE. W kablach i przewodach kabelkowych przewód ochronny stanowi piątą żyłę lub trzecią w obwodach jednofazowych. Przewody ochronne należy doprowadzić do zacisków ochronnych, silników oraz elementów urządzeń sterowania bramy. Przewody ochronne przyłączać do zacisków ochronnych PE umieszczonych w urządzeniach i rozdzielnicy głównej Jako ochronę dodatkową przed dotykiem pośrednim zastosowano: szybkie samoczynne wyłączanie zasilania w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego, połączenia wyrównawcze. Samoczynne wyłączenie zasilania powinno nastąpić: w umownym czasie nie dłuższym niż 5 sekund w linii zasilającej obiekt oraz w wewnętrznych liniach zasilających, w czasie krótszym niż 0,4 sekundy w obwodach odbiorczych, dla pomieszczeń zwykłych, w czasie krótszym niż 0,2 sekundy w obwodach odbiorczych, dla pomieszczeń wilgotnych i mokrych. Szybkie wyłączanie zrealizowano przez zastosowanie: bezpieczników topikowych, wyłączników instalacyjnych wyposażonych w wyzwalacz elektromagnesowy o charakterystyce B lub C, wyłączników ochronnych przeciwporażeniowych o różnicowym prądzie wyzwalającym 30 ma. 2.4 Normy i przepisy. Instalację elektryczną wewnętrzną i zasilającą należy wykonać zgodnie z obowiązującymi normami i przepisami tj. PN IEC 60364, PN-EN :2003, PN/E-05125, N-SEP 004, IEC 44-1oraz normą PN-E Roboty elektryczne wykonać w ścisłej koordynacji z pozostałymi branżami i pod nadzorem inwestora. 3. Uwagi końcowe.

-3x1,5mm 2 zasilanie wyłącznika kluczykowego. Wykonawca robót powinien dostarczyć dwa komplety pilotów 2-kanałowych oraz antenę zwiększającą zasięg pilotów.

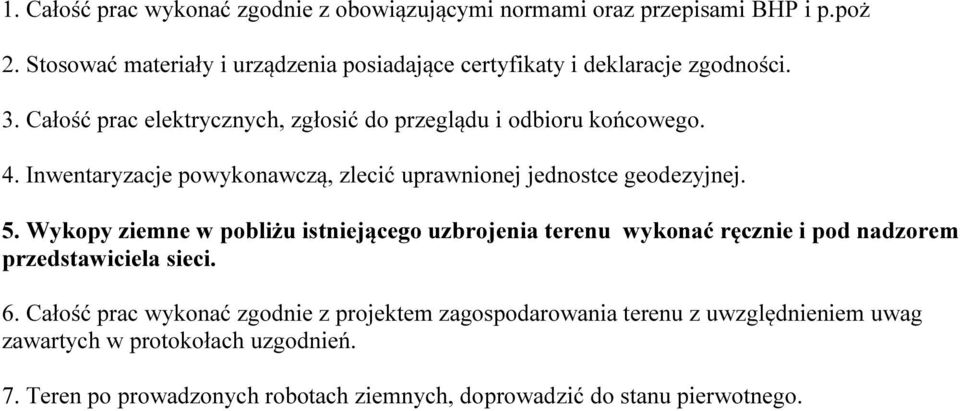

3 1. Całość prac wykonać zgodnie z obowiązującymi normami oraz przepisami BHP i p.poż 2. Stosować materiały i urządzenia posiadające certyfikaty i deklaracje zgodności. 3. Całość prac elektrycznych, zgłosić do przeglądu i odbioru końcowego. 4. Inwentaryzacje powykonawczą, zlecić uprawnionej jednostce geodezyjnej. 5. Wykopy ziemne w pobliżu istniejącego uzbrojenia terenu wykonać ręcznie i pod nadzorem przedstawiciela sieci. 6. Całość prac wykonać zgodnie z projektem zagospodarowania terenu z uwzględnieniem uwag zawartych w protokołach uzgodnień. 7. Teren po prowadzonych robotach ziemnych, doprowadzić do stanu pierwotnego.

Inwentaryzacje powykonawczą, zlecić uprawnionej jednostce geodezyjnej. 5.

4 Zawartość projektu. Karta tytułowa. 1. Założenia techniczne. 2. Opis techniczny. 3. Uwagi Końcowe 4. Rysunki. Rys.nr E1 Przyłącz elektryczny zasilania bramy-budynek Domu Pomocy Społecznej projekt zagospodarowania terenu inwestycji. Rys.nr E2-Przyłącz zasilający centralę sterującą bramą-parter. Rys.nr E3-Przyłącz zasilający centralę sterującą bramą-poddasze. Rys.nr E4-Układ sterowania bramy-schemat ideowy.

nr E1 Przyłącz elektryczny zasilania bramy-budynek Domu Pomocy Społecznej projekt zagospodarowania

6 PROJEKT BUDOWLANY Przyłącz Elektryczny Zasilania Bramy oraz jej sterowania Budynek Domu Pomocy Społecznej Mielec ul. Wyszyńskiego Inwestor: Starostwo Powiatowe w Mielcu Mielec, ul Sękowskiego 2B. Adres inwestycji: Dom Pomocy Społecznej Mielec, ul Wyszyńskiego dz. Nr Projektował: mgr inż. Andrzej Wiktorowski Mielec upr. nr PDK/0146/POOE/04 MIELEC-PAŹDZIERNIK-2013

Wyszyńskiego Inwestor: Starostwo Powiatowe w Mielcu 39-300 Mielec, ul Sękowskiego 2B.
