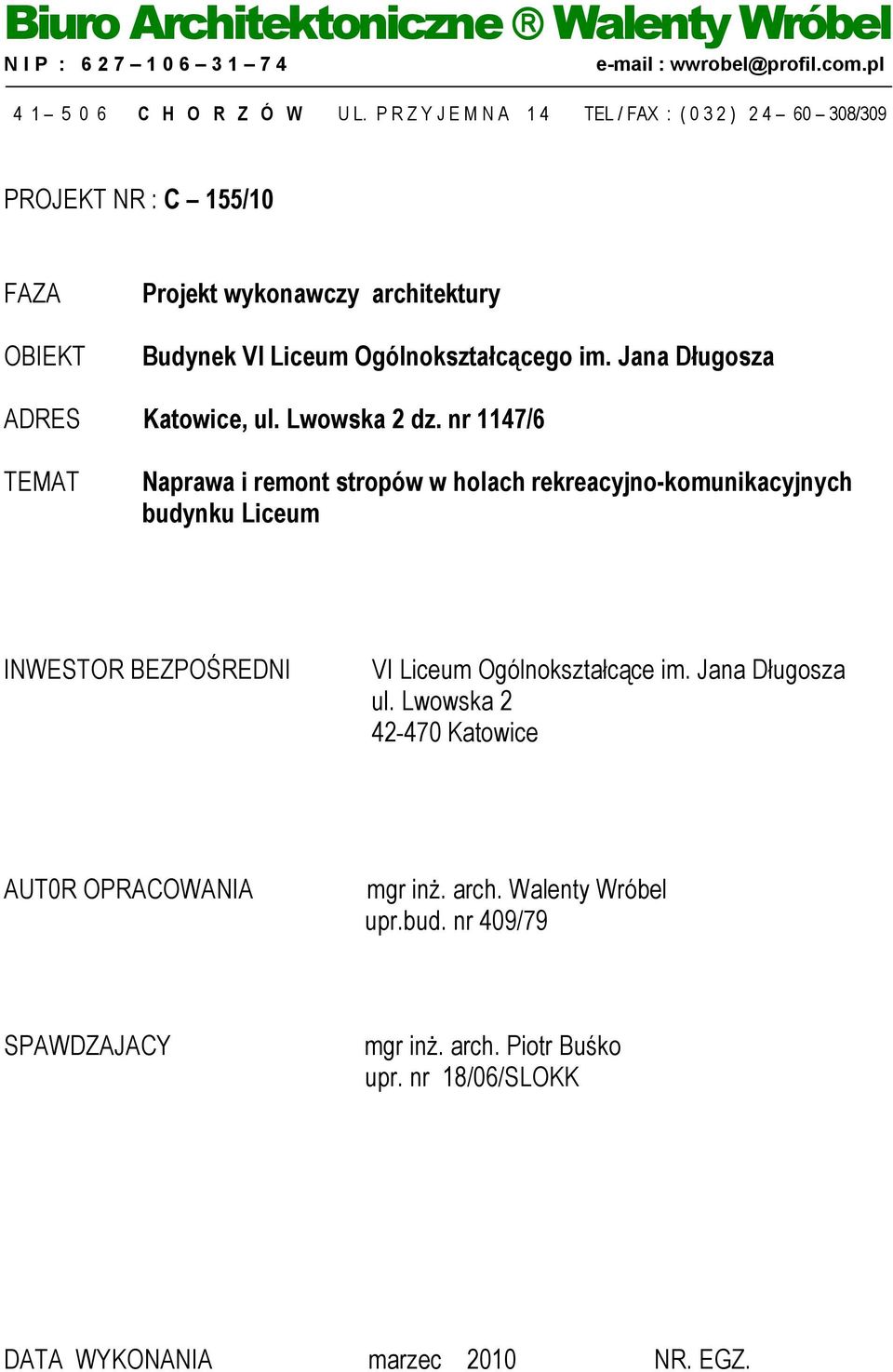

1 Biuro Architektoniczne Walenty Wróbel N I P : wwrobel@profil.com.pl C H O R Z Ó W U L. P R Z Y J E M N A 1 4 TEL / FAX : ( ) /309 PROJEKT NR : C 155/10 FAZA OBIEKT Projekt wykonawczy architektury Budynek VI Liceum Ogólnokształcącego im. Jana Długosza ADRES Katowice, ul. Lwowska 2 dz. nr 1147/6 TEMAT Naprawa i remont stropów w holach rekreacyjno-komunikacyjnych budynku Liceum INWESTOR BEZPOŚREDNI VI Liceum Ogólnokształcące im. Jana Długosza ul. Lwowska Katowice AUT0R OPRACOWANIA mgr inż. arch. Walenty Wróbel upr.bud. nr 409/79 SPAWDZAJACY mgr inż. arch. Piotr Buśko upr. nr 18/06/SLOKK DATA WYKONANIA marzec 2010 NR. EGZ.

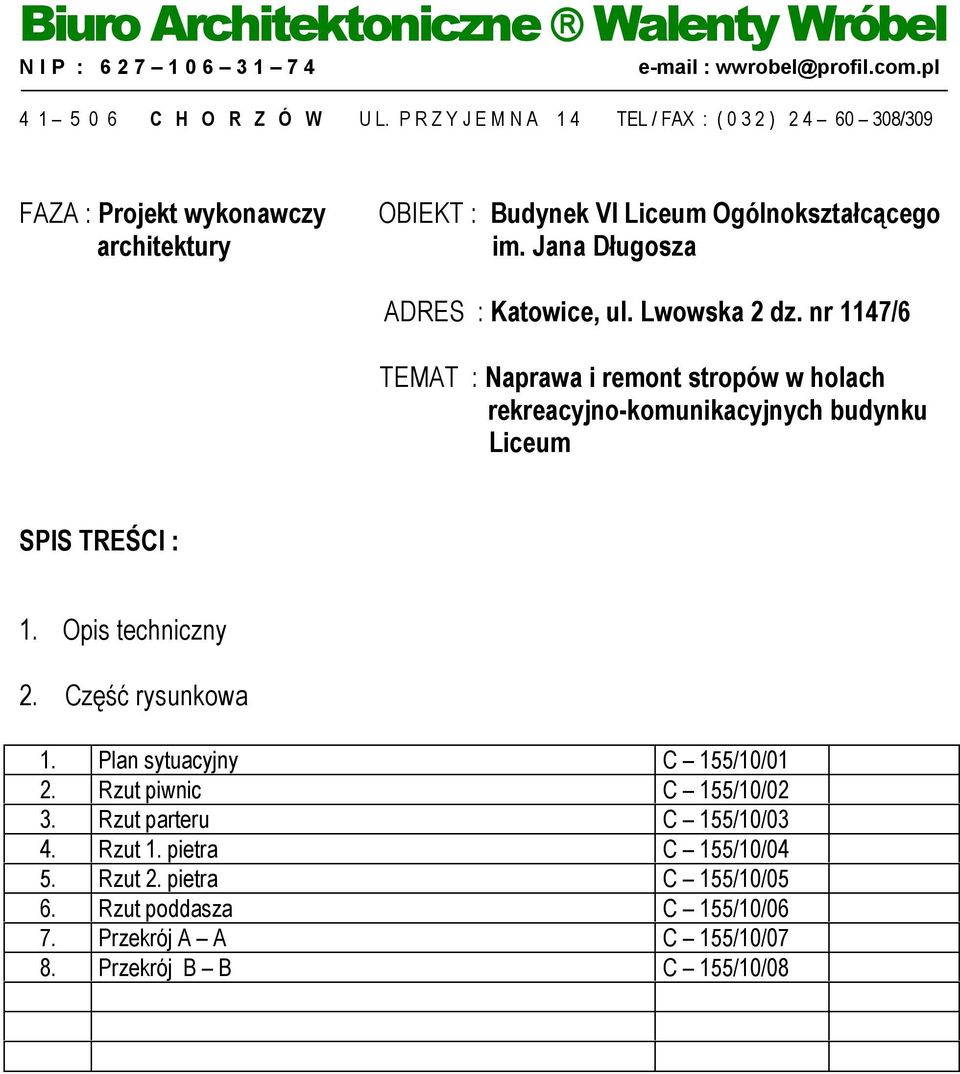

2 Biuro Architektoniczne Walenty Wróbel N I P : wwrobel@profil.com.pl C H O R Z Ó W U L. P R Z Y J E M N A 1 4 TEL / FAX : ( ) /309 FAZA : Projekt wykonawczy architektury OBIEKT : Budynek VI Liceum Ogólnokształcącego im. Jana Długosza ADRES : Katowice, ul. Lwowska 2 dz. nr 1147/6 TEMAT : Naprawa i remont stropów w holach rekreacyjno-komunikacyjnych budynku Liceum SPIS TREŚCI : 1. Opis techniczny 2. Część rysunkowa 1. Plan sytuacyjny C 155/10/01 2. Rzut piwnic C 155/10/02 3. Rzut parteru C 155/10/03 4. Rzut 1. pietra C 155/10/04 5. Rzut 2. pietra C 155/10/05 6. Rzut poddasza C 155/10/06 7. Przekrój A A C 155/10/07 8. Przekrój B B C 155/10/08

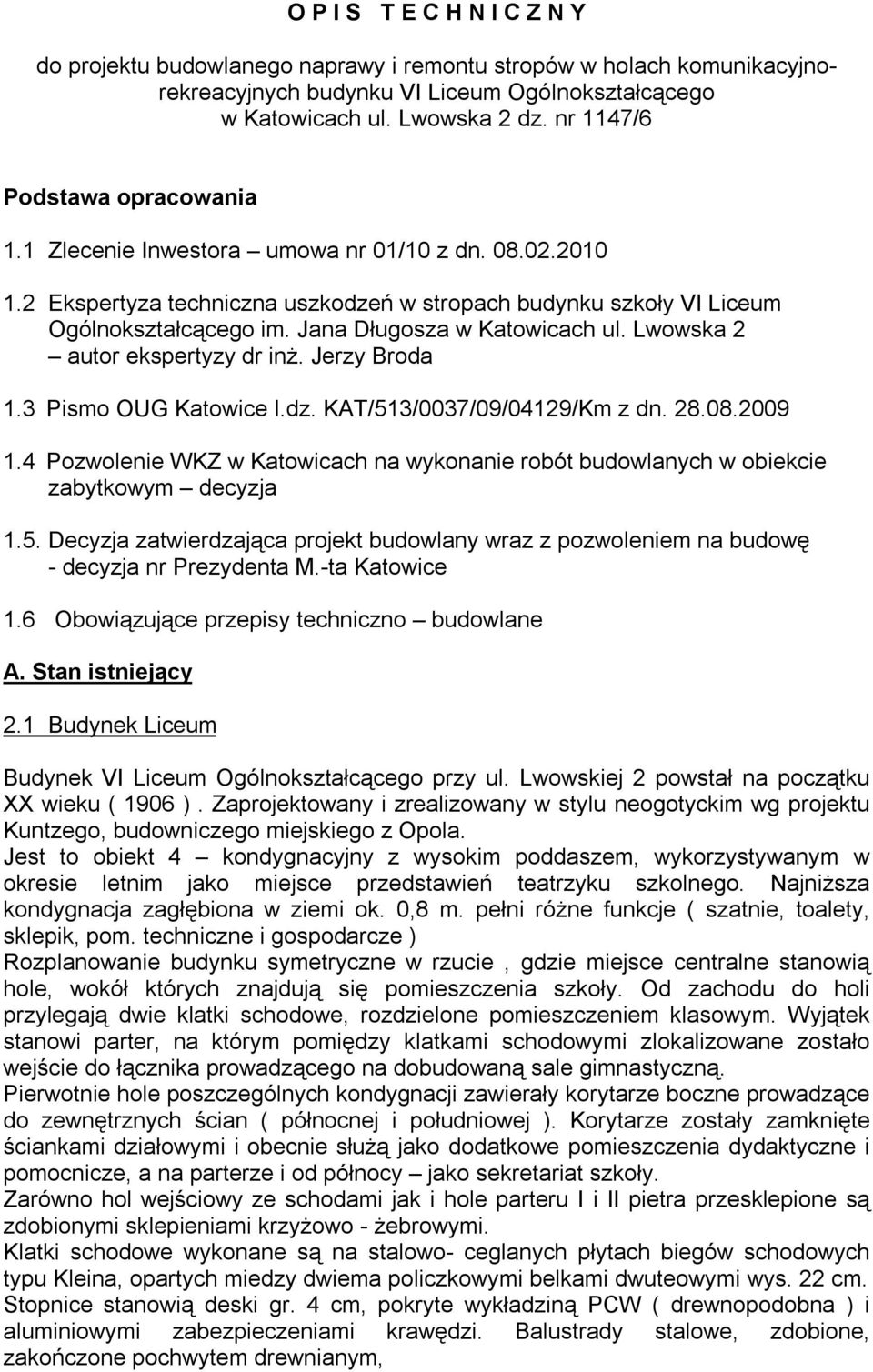

3 O P I S T E C H N I C Z N Y do projektu budowlanego naprawy i remontu stropów w holach komunikacyjnorekreacyjnych budynku VI Liceum Ogólnokształcącego w Katowicach ul. Lwowska 2 dz. nr 1147/6 Podstawa opracowania 1.1 Zlecenie Inwestora umowa nr 01/10 z dn Ekspertyza techniczna uszkodzeń w stropach budynku szkoły VI Liceum Ogólnokształcącego im. Jana Długosza w Katowicach ul. Lwowska 2 autor ekspertyzy dr inż. Jerzy Broda 1.3 Pismo OUG Katowice l.dz. KAT/513/0037/09/04129/Km z dn Pozwolenie WKZ w Katowicach na wykonanie robót budowlanych w obiekcie zabytkowym decyzja 1.5. Decyzja zatwierdzająca projekt budowlany wraz z pozwoleniem na budowę - decyzja nr Prezydenta M.-ta Katowice 1.6 Obowiązujące przepisy techniczno budowlane A. Stan istniejący 2.1 Budynek Liceum Budynek VI Liceum Ogólnokształcącego przy ul. Lwowskiej 2 powstał na początku XX wieku ( 1906 ). Zaprojektowany i zrealizowany w stylu neogotyckim wg projektu Kuntzego, budowniczego miejskiego z Opola. Jest to obiekt 4 kondygnacyjny z wysokim poddaszem, wykorzystywanym w okresie letnim jako miejsce przedstawień teatrzyku szkolnego. Najniższa kondygnacja zagłębiona w ziemi ok. 0,8 m. pełni różne funkcje ( szatnie, toalety, sklepik, pom. techniczne i gospodarcze ) Rozplanowanie budynku symetryczne w rzucie, gdzie miejsce centralne stanowią hole, wokół których znajdują się pomieszczenia szkoły. Od zachodu do holi przylegają dwie klatki schodowe, rozdzielone pomieszczeniem klasowym. Wyjątek stanowi parter, na którym pomiędzy klatkami schodowymi zlokalizowane zostało wejście do łącznika prowadzącego na dobudowaną sale gimnastyczną. Pierwotnie hole poszczególnych kondygnacji zawierały korytarze boczne prowadzące do zewnętrznych ścian ( północnej i południowej ). Korytarze zostały zamknięte ściankami działowymi i obecnie służą jako dodatkowe pomieszczenia dydaktyczne i pomocnicze, a na parterze i od północy jako sekretariat szkoły. Zarówno hol wejściowy ze schodami jak i hole parteru I i II pietra przesklepione są zdobionymi sklepieniami krzyżowo - żebrowymi. Klatki schodowe wykonane są na stalowo- ceglanych płytach biegów schodowych typu Kleina, opartych miedzy dwiema policzkowymi belkami dwuteowymi wys. 22 cm. Stopnice stanowią deski gr. 4 cm, pokryte wykładziną PCW ( drewnopodobna ) i aluminiowymi zabezpieczeniami krawędzi. Balustrady stalowe, zdobione, zakończone pochwytem drewnianym,

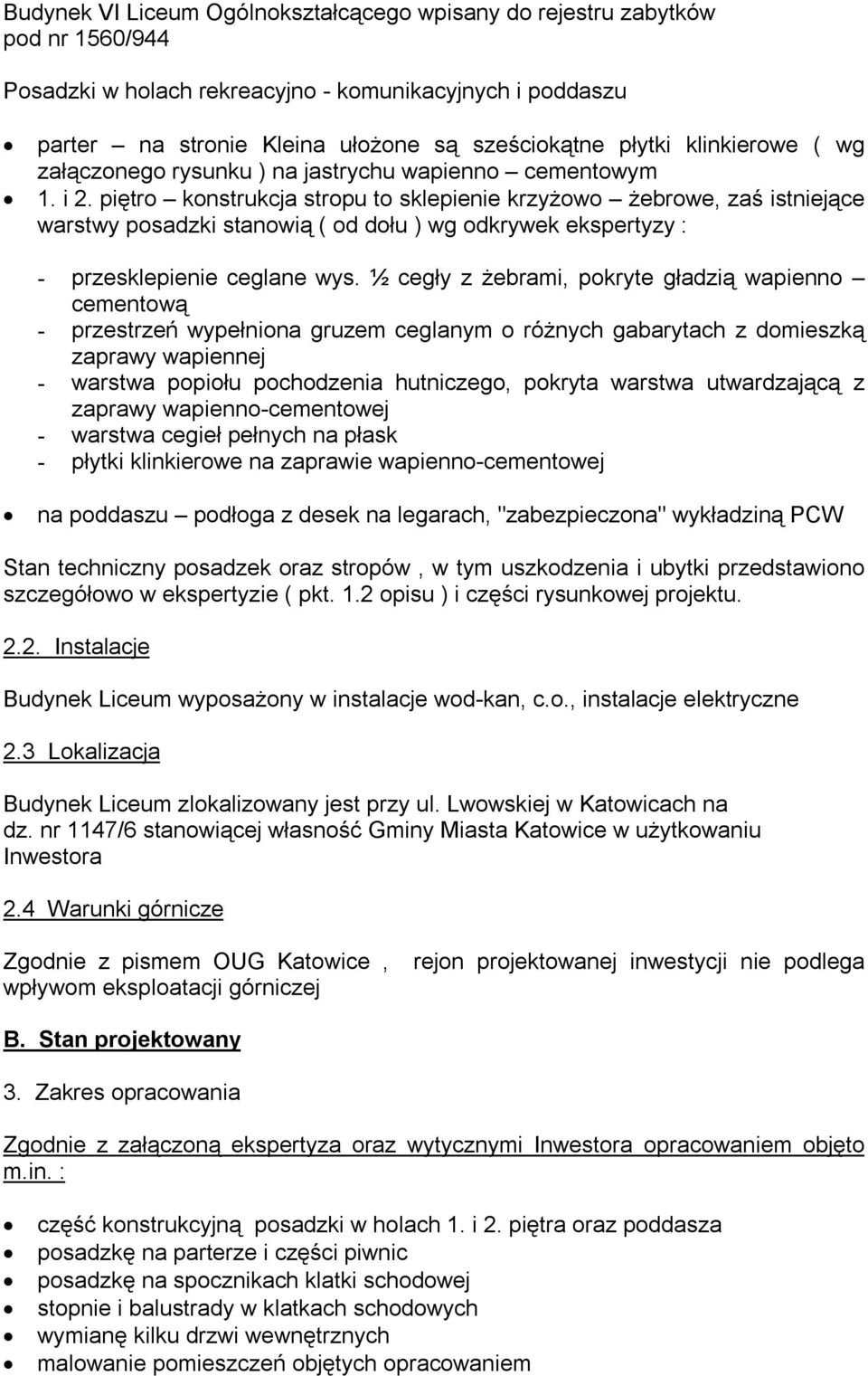

4 Budynek VI Liceum Ogólnokształcącego wpisany do rejestru zabytków pod nr 1560/944 Posadzki w holach rekreacyjno - komunikacyjnych i poddaszu parter na stronie Kleina ułożone są sześciokątne płytki klinkierowe ( wg załączonego rysunku ) na jastrychu wapienno cementowym 1. i 2. piętro konstrukcja stropu to sklepienie krzyżowo żebrowe, zaś istniejące warstwy posadzki stanowią ( od dołu ) wg odkrywek ekspertyzy : - przesklepienie ceglane wys. ½ cegły z żebrami, pokryte gładzią wapienno cementową - przestrzeń wypełniona gruzem ceglanym o różnych gabarytach z domieszką zaprawy wapiennej - warstwa popiołu pochodzenia hutniczego, pokryta warstwa utwardzającą z zaprawy wapienno-cementowej - warstwa cegieł pełnych na płask - płytki klinkierowe na zaprawie wapienno-cementowej na poddaszu podłoga z desek na legarach, "zabezpieczona" wykładziną PCW Stan techniczny posadzek oraz stropów, w tym uszkodzenia i ubytki przedstawiono szczegółowo w ekspertyzie ( pkt. 1.2 opisu ) i części rysunkowej projektu Instalacje Budynek Liceum wyposażony w instalacje wod-kan, c.o., instalacje elektryczne 2.3 Lokalizacja Budynek Liceum zlokalizowany jest przy ul. Lwowskiej w Katowicach na dz. nr 1147/6 stanowiącej własność Gminy Miasta Katowice w użytkowaniu Inwestora 2.4 Warunki górnicze Zgodnie z pismem OUG Katowice, wpływom eksploatacji górniczej rejon projektowanej inwestycji nie podlega B. Stan projektowany 3. Zakres opracowania Zgodnie z załączoną ekspertyza oraz wytycznymi Inwestora opracowaniem objęto m.in. : część konstrukcyjną posadzki w holach 1. i 2. piętra oraz poddasza posadzkę na parterze i części piwnic posadzkę na spocznikach klatki schodowej stopnie i balustrady w klatkach schodowych wymianę kilku drzwi wewnętrznych malowanie pomieszczeń objętych opracowaniem

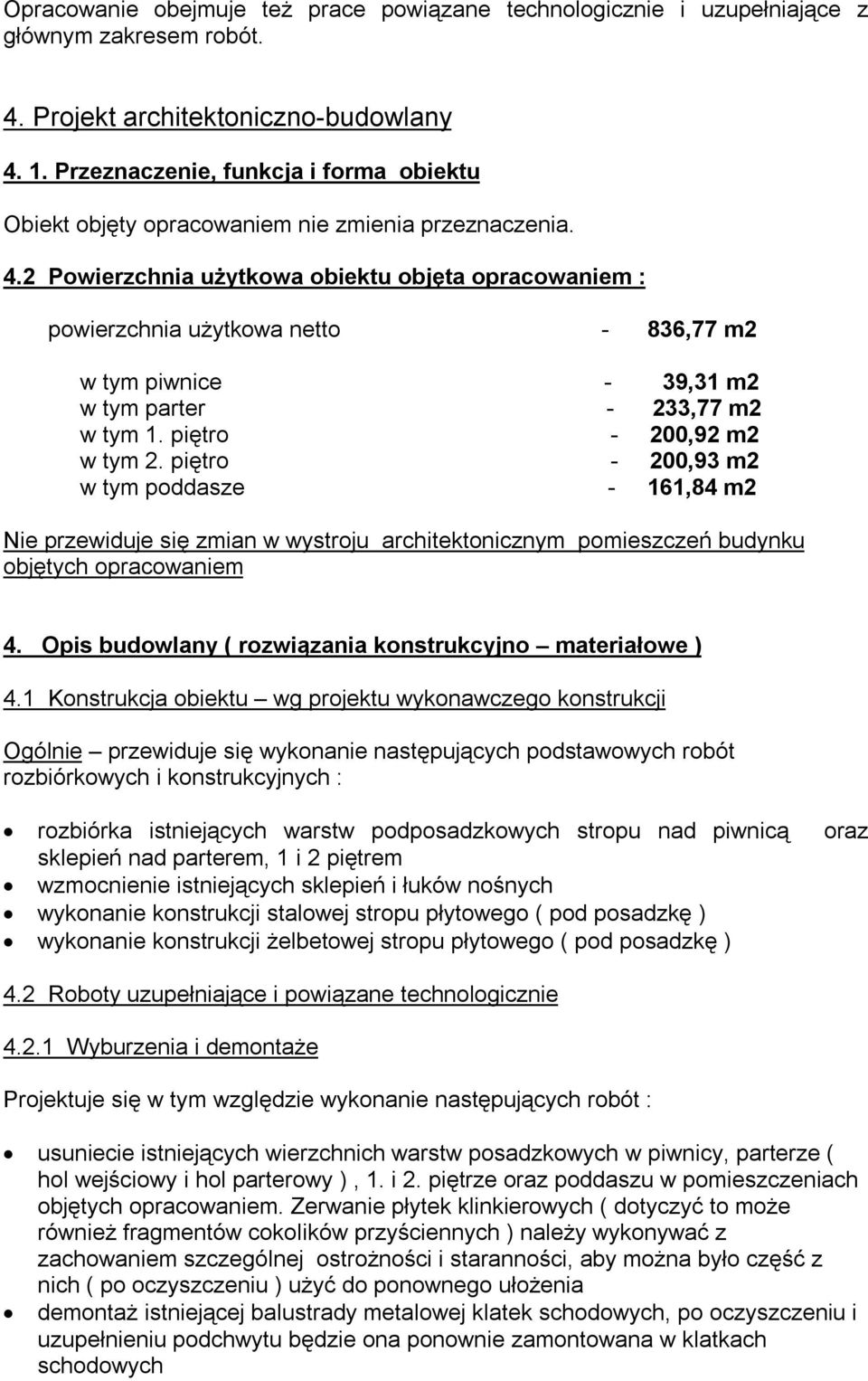

5 Opracowanie obejmuje też prace powiązane technologicznie i uzupełniające z głównym zakresem robót. 4. Projekt architektoniczno-budowlany Przeznaczenie, funkcja i forma obiektu Obiekt objęty opracowaniem nie zmienia przeznaczenia. 4.2 Powierzchnia użytkowa obiektu objęta opracowaniem : powierzchnia użytkowa netto - 836,77 m2 w tym piwnice - 39,31 m2 w tym parter - 233,77 m2 w tym 1. piętro - 200,92 m2 w tym 2. piętro - 200,93 m2 w tym poddasze - 161,84 m2 Nie przewiduje się zmian w wystroju architektonicznym pomieszczeń budynku objętych opracowaniem 4. Opis budowlany ( rozwiązania konstrukcyjno materiałowe ) 4.1 Konstrukcja obiektu wg projektu wykonawczego konstrukcji Ogólnie przewiduje się wykonanie następujących podstawowych robót rozbiórkowych i konstrukcyjnych : rozbiórka istniejących warstw podposadzkowych stropu nad piwnicą oraz sklepień nad parterem, 1 i 2 piętrem wzmocnienie istniejących sklepień i łuków nośnych wykonanie konstrukcji stalowej stropu płytowego ( pod posadzkę ) wykonanie konstrukcji żelbetowej stropu płytowego ( pod posadzkę ) 4.2 Roboty uzupełniające i powiązane technologicznie Wyburzenia i demontaże Projektuje się w tym względzie wykonanie następujących robót : usuniecie istniejących wierzchnich warstw posadzkowych w piwnicy, parterze ( hol wejściowy i hol parterowy ), 1. i 2. piętrze oraz poddaszu w pomieszczeniach objętych opracowaniem. Zerwanie płytek klinkierowych ( dotyczyć to może również fragmentów cokolików przyściennych ) należy wykonywać z zachowaniem szczególnej ostrożności i staranności, aby można było część z nich ( po oczyszczeniu ) użyć do ponownego ułożenia demontaż istniejącej balustrady metalowej klatek schodowych, po oczyszczeniu i uzupełnieniu podchwytu będzie ona ponownie zamontowana w klatkach schodowych

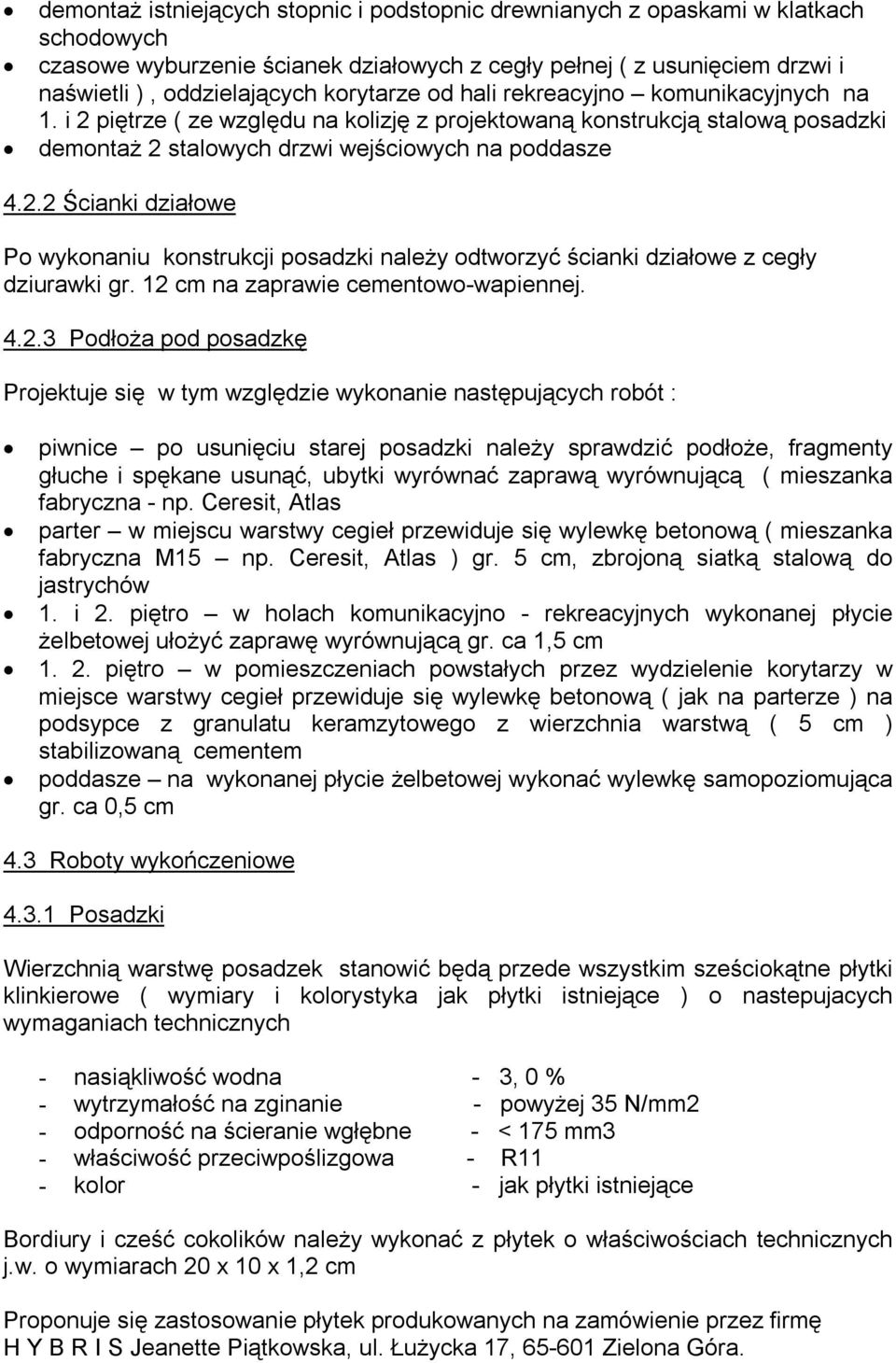

6 demontaż istniejących stopnic i podstopnic drewnianych z opaskami w klatkach schodowych czasowe wyburzenie ścianek działowych z cegły pełnej ( z usunięciem drzwi i naświetli ), oddzielających korytarze od hali rekreacyjno komunikacyjnych na 1. i 2 piętrze ( ze względu na kolizję z projektowaną konstrukcją stalową posadzki demontaż 2 stalowych drzwi wejściowych na poddasze Ścianki działowe Po wykonaniu konstrukcji posadzki należy odtworzyć ścianki działowe z cegły dziurawki gr. 12 cm na zaprawie cementowo-wapiennej Podłoża pod posadzkę Projektuje się w tym względzie wykonanie następujących robót : piwnice po usunięciu starej posadzki należy sprawdzić podłoże, fragmenty głuche i spękane usunąć, ubytki wyrównać zaprawą wyrównującą ( mieszanka fabryczna - np. Ceresit, Atlas parter w miejscu warstwy cegieł przewiduje się wylewkę betonową ( mieszanka fabryczna M15 np. Ceresit, Atlas ) gr. 5 cm, zbrojoną siatką stalową do jastrychów 1. i 2. piętro w holach komunikacyjno - rekreacyjnych wykonanej płycie żelbetowej ułożyć zaprawę wyrównującą gr. ca 1,5 cm piętro w pomieszczeniach powstałych przez wydzielenie korytarzy w miejsce warstwy cegieł przewiduje się wylewkę betonową ( jak na parterze ) na podsypce z granulatu keramzytowego z wierzchnia warstwą ( 5 cm ) stabilizowaną cementem poddasze na wykonanej płycie żelbetowej wykonać wylewkę samopoziomująca gr. ca 0,5 cm 4.3 Roboty wykończeniowe Posadzki Wierzchnią warstwę posadzek stanowić będą przede wszystkim sześciokątne płytki klinkierowe ( wymiary i kolorystyka jak płytki istniejące ) o nastepujacych wymaganiach technicznych - nasiąkliwość wodna - 3, 0 % - wytrzymałość na zginanie - powyżej 35 N/mm2 - odporność na ścieranie wgłębne - < 175 mm3 - właściwość przeciwpoślizgowa - R11 - kolor - jak płytki istniejące Bordiury i cześć cokolików należy wykonać z płytek o właściwościach technicznych j.w. o wymiarach 20 x 10 x 1,2 cm Proponuje się zastosowanie płytek produkowanych na zamówienie przez firmę H Y B R I S Jeanette Piątkowska, ul. Łużycka 17, Zielona Góra.

7 Próbki płytek posadzkowych przed zabudowaniem należy przedstawić, wraz z dokumentami potwierdzającymi wymagania techniczne, do akceptacji projektantowi i WKZ w Katowicach. Przewiduje się również wykorzystanie w miarę możliwości ( po odpowiednim przygotowaniu ) płytek " z odzysku". Spoiny wykonać odpowiednia zaprawą do spoinowania ( do klinkieru ) w kolorze szarym. Po ułożeniu i wyspoinowaniu posadzkę zaimpregnować silikonowym środkiem impregnującym na bazie rozpuszczalników np. SARSIL H-14/R, SARSIL Klinkier itp. Istniejące cokoliki z kształtek klinkierowych należy oczyścić z kilku warstw farby olejnej i innych zanieczyszczeń przy użyciu pasty do usuwania powłok ALKUTEX ABBEIZER firmy Remmers wg instrukcji technicznej dla tego produktu. Ewentualne większe ubytki należy uzupełnić nowymi kształtkami ( są dostępne na tynku ), mniejsze można uzupełnić specjalną zaprawą renowacyjną firmy Remmers do klinkieru Po oczyszczeniu, uzupełnieniu spoin, cokoliki zaimpregnować silikonowym środkiem impregnującym jak płytki. Na poddaszu projektuje się podłogę z paneli podłogowych dobrej jakości o następujących parametrach technicznych. klasa ze względu na obciążenie ruchem - 33 odporność na ścieranie - AC5 odporność na uderzenie IC Klatki schodowe Balustrady klatki schodowej należy zdemontować, a następnie oczyścić części metalowe i pochwyty z istniejących powłok malarskich. Pochwyty wymagają ponadto w kilku miejscach uzupełnienia i naprawy ( należy je wykonać z dębu ). Ponowne malowanie balustrady w kolorze szarym Należy usunąć części drewniane stopni ( stopnice, podstopnice, opaski itp. ) i zastąpić je nowymi wykonanymi z dębu. Powinny być one dostarczone na budowę w stanie gotowym do zabudowy ( lakierowane ). Nowe stopnice pokryć wykładziną linoleum Granette w kolorze szarym. Noski stopni zabezpieczyć kątownikami ryflowanymi z mosiądzu. Zamontować ponownie wyremontowaną i odnowioną balustradę Stolarka drzwiowa W miejsce bezstylowych drzwi w ściankach wydzielających pomieszczenia ( dawniej korytarze ) od holów należy zamontować drzwi drewniane o wymiarach i formie drzwi istniejących, łącznie z ościeżnicą. Drzwi te musza być wykonane indywidualnie przez uprawnionego i doświadczonego rzemieślnika. Drzwi wejściowe na poddasze należy wymienić na atestowane drzwi przeciwpożarowe ( drewniane lub stalowe ) o odporności ogniowej EI60. W związku z koniecznością dostawania wysokości otworów do wymiarów typowych drzwi należy wykonać nadproża z gotowych elementów L19.

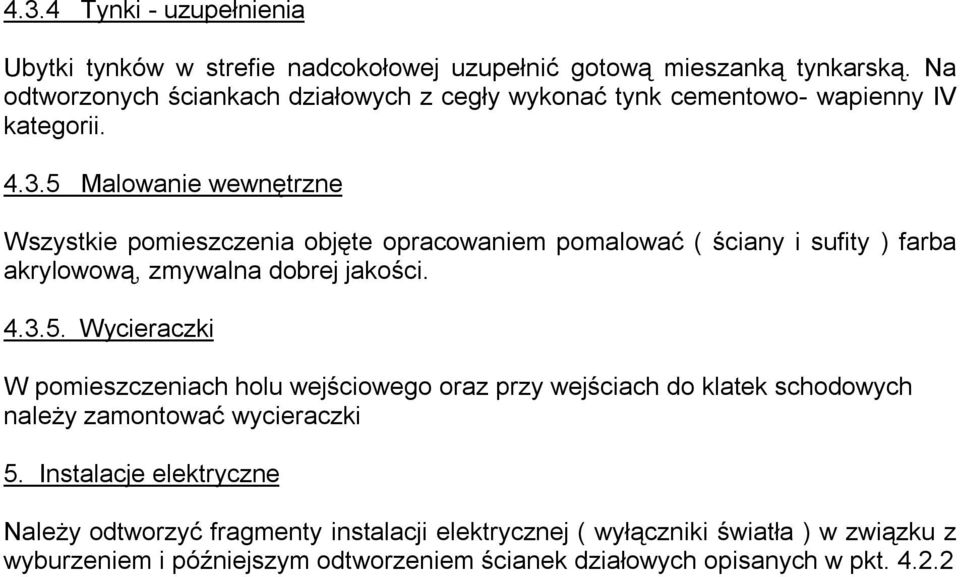

8 4.3.4 Tynki - uzupełnienia Ubytki tynków w strefie nadcokołowej uzupełnić gotową mieszanką tynkarską. Na odtworzonych ściankach działowych z cegły wykonać tynk cementowo- wapienny IV kategorii Malowanie wewnętrzne Wszystkie pomieszczenia objęte opracowaniem pomalować ( ściany i sufity ) farba akrylowową, zmywalna dobrej jakości Wycieraczki W pomieszczeniach holu wejściowego oraz przy wejściach do klatek schodowych należy zamontować wycieraczki 5. Instalacje elektryczne Należy odtworzyć fragmenty instalacji elektrycznej ( wyłączniki światła ) w związku z wyburzeniem i późniejszym odtworzeniem ścianek działowych opisanych w pkt
