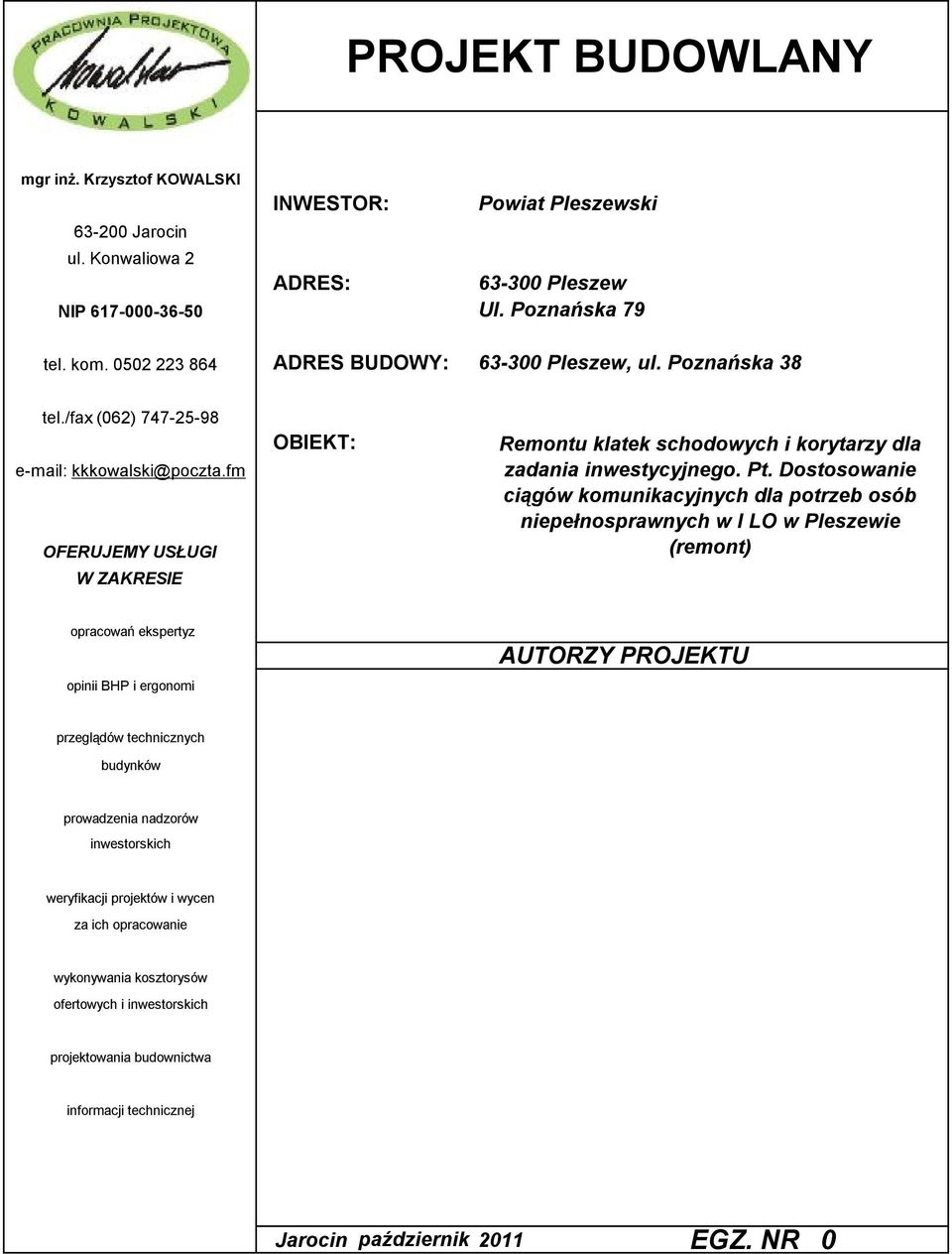

1 PROJEKT BUDOWLANY mgr inż. Krzysztof KOWALSKI Jarocin ul. Konwaliowa 2 INWESTOR: Powiat Pleszewski ADRES: Pleszew NIP Ul. Poznańska 79 tel. kom ADRES BUDOWY: Pleszew, ul. Poznańska 38 tel./fax (062) kkkowalski@poczta.fm OFERUJEMY USŁUGI W ZAKRESIE OBIEKT: Remontu klatek schodowych i korytarzy dla zadania inwestycyjnego. Pt. Dostosowanie ciągów komunikacyjnych dla potrzeb osób niepełnosprawnych w I LO w Pleszewie (remont) opracowań ekspertyz opinii BHP i ergonomi AUTORZY PROJEKTU przeglądów technicznych budynków prowadzenia nadzorów inwestorskich weryfikacji projektów i wycen za ich opracowanie wykonywania kosztorysów ofertowych i inwestorskich projektowania budownictwa informacji technicznej Jarocin październik 2011 EGZ. NR 0

fm OFERUJEMY USŁUGI W ZAKRESIE OBIEKT: Remontu klatek schodowych i korytarzy dla zadania inwestycyjnego. Pt.

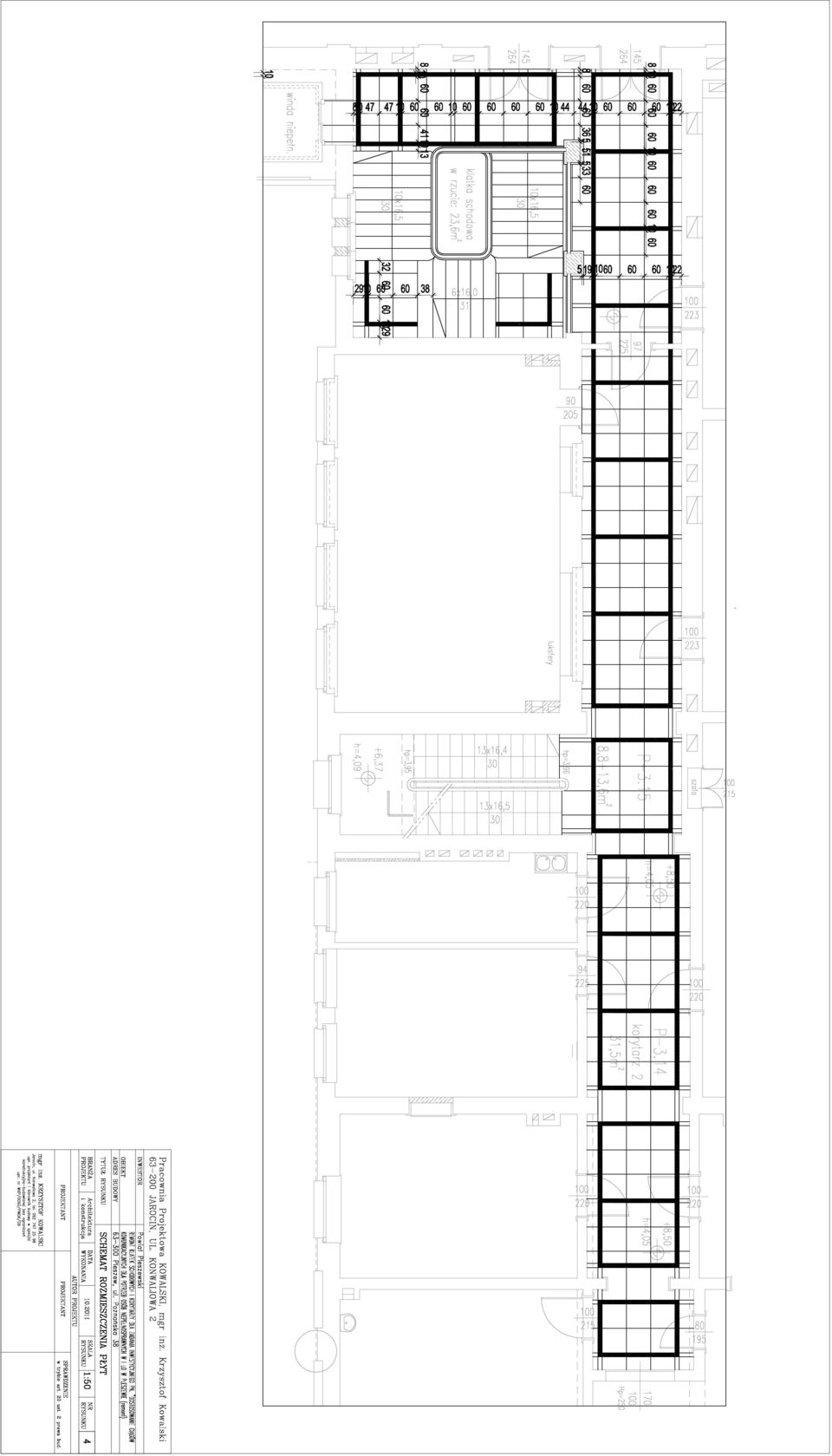

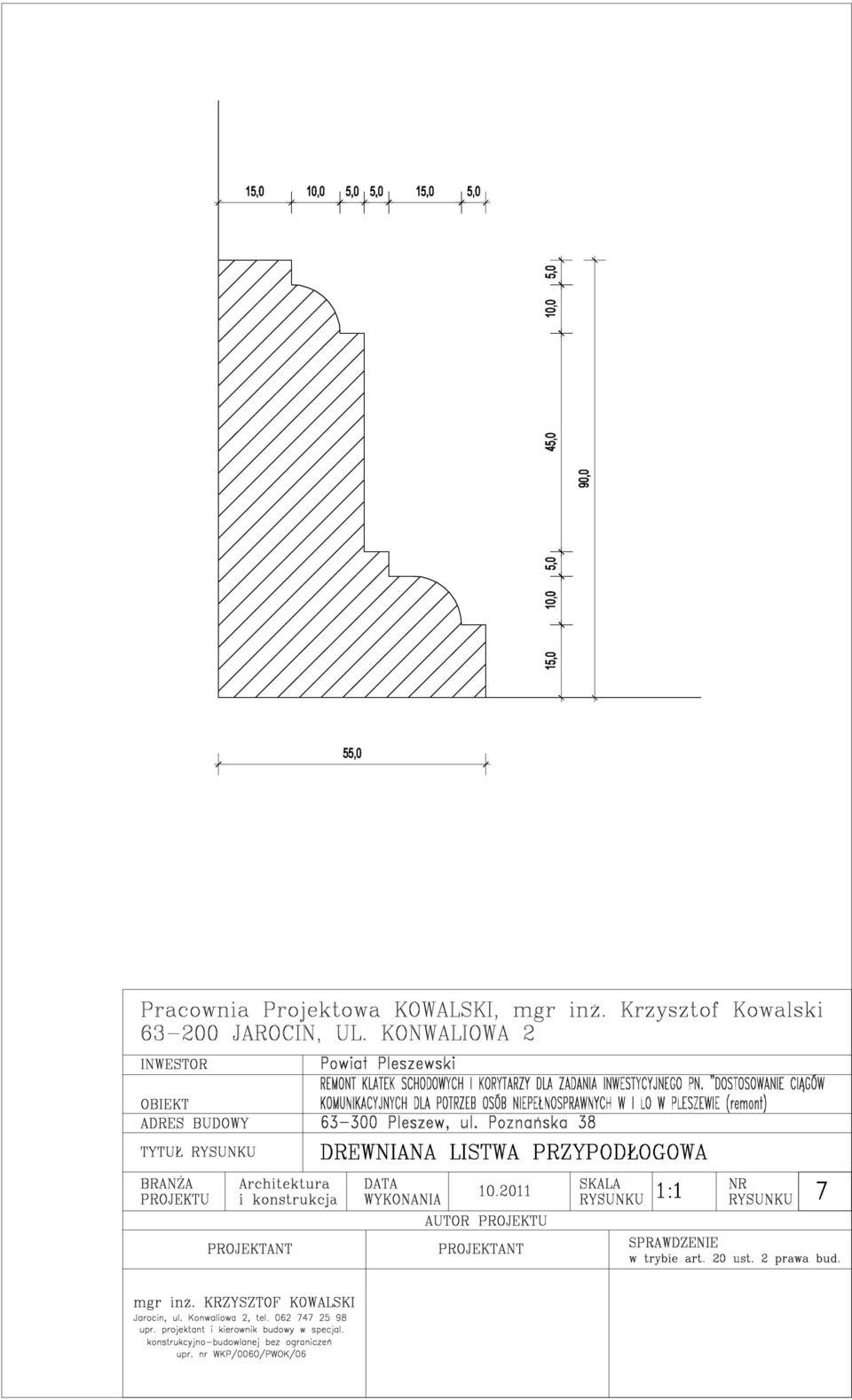

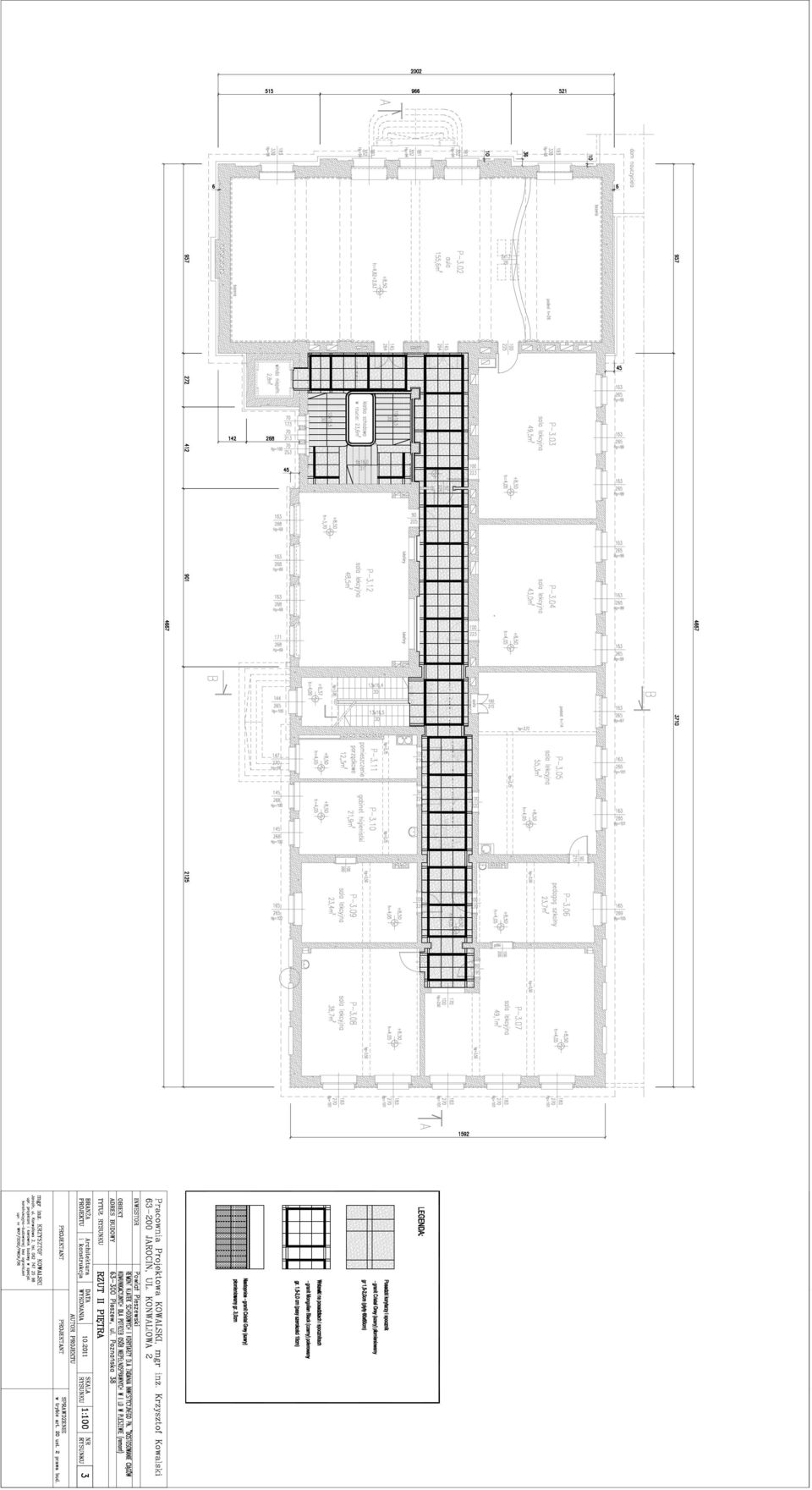

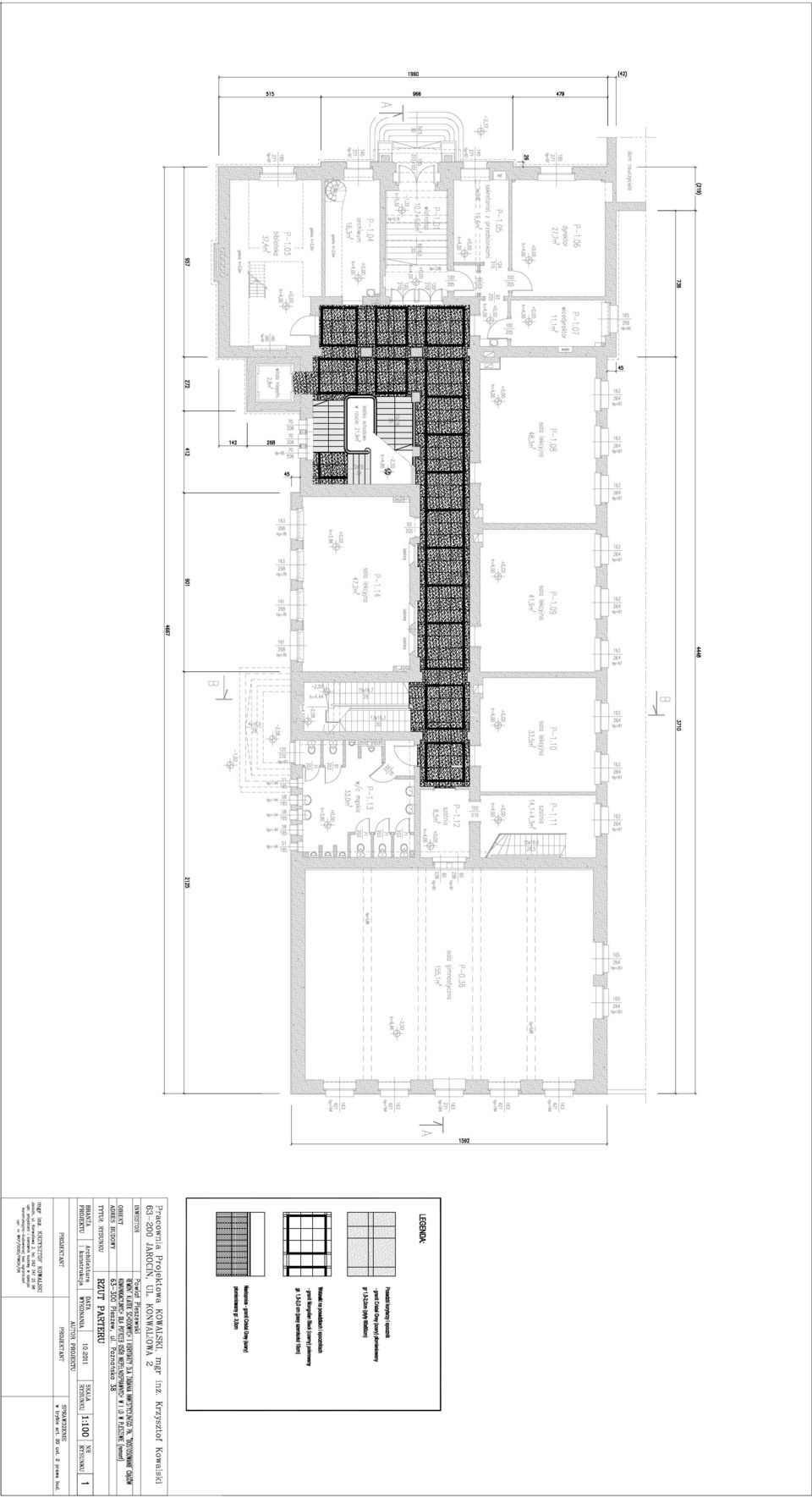

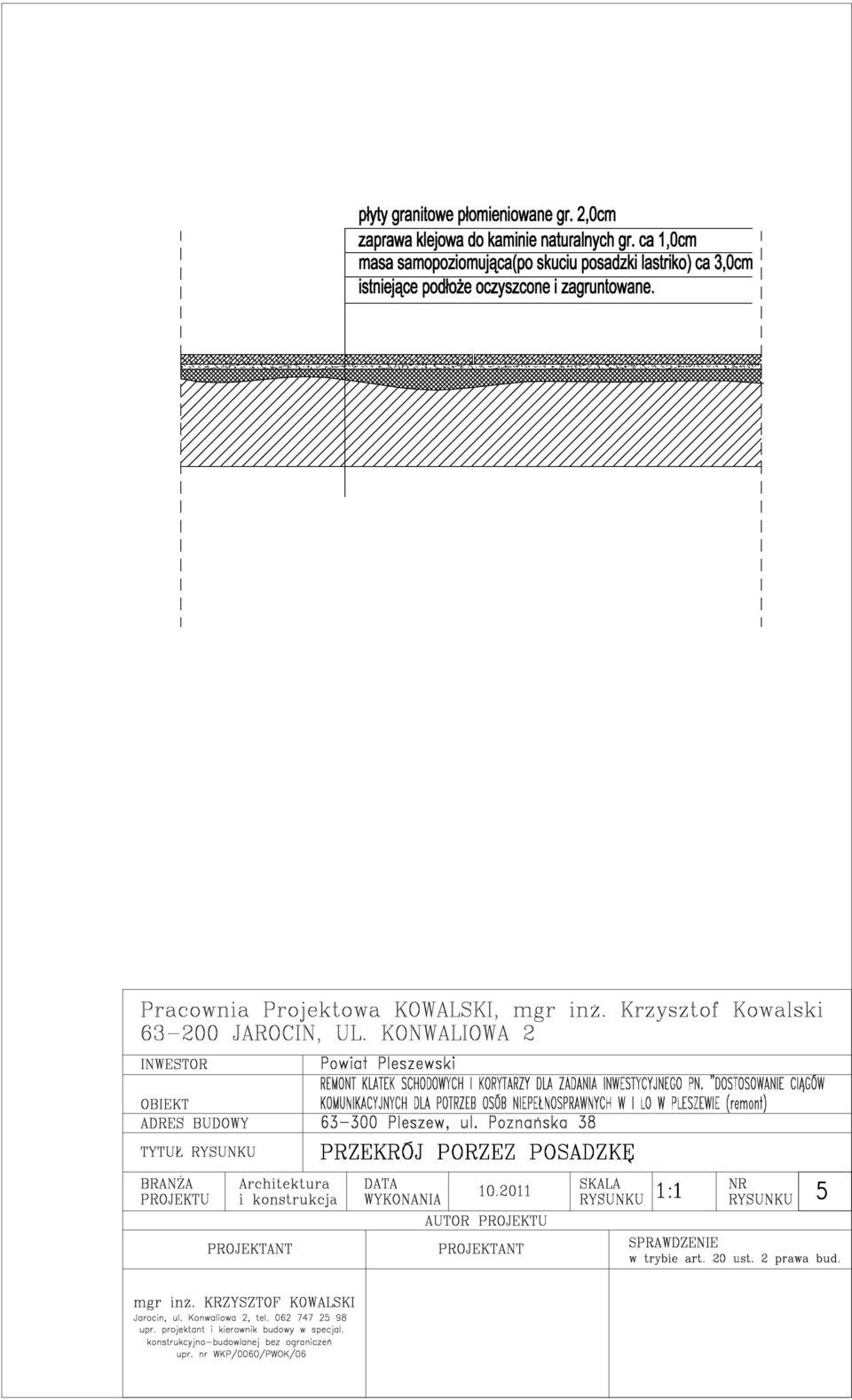

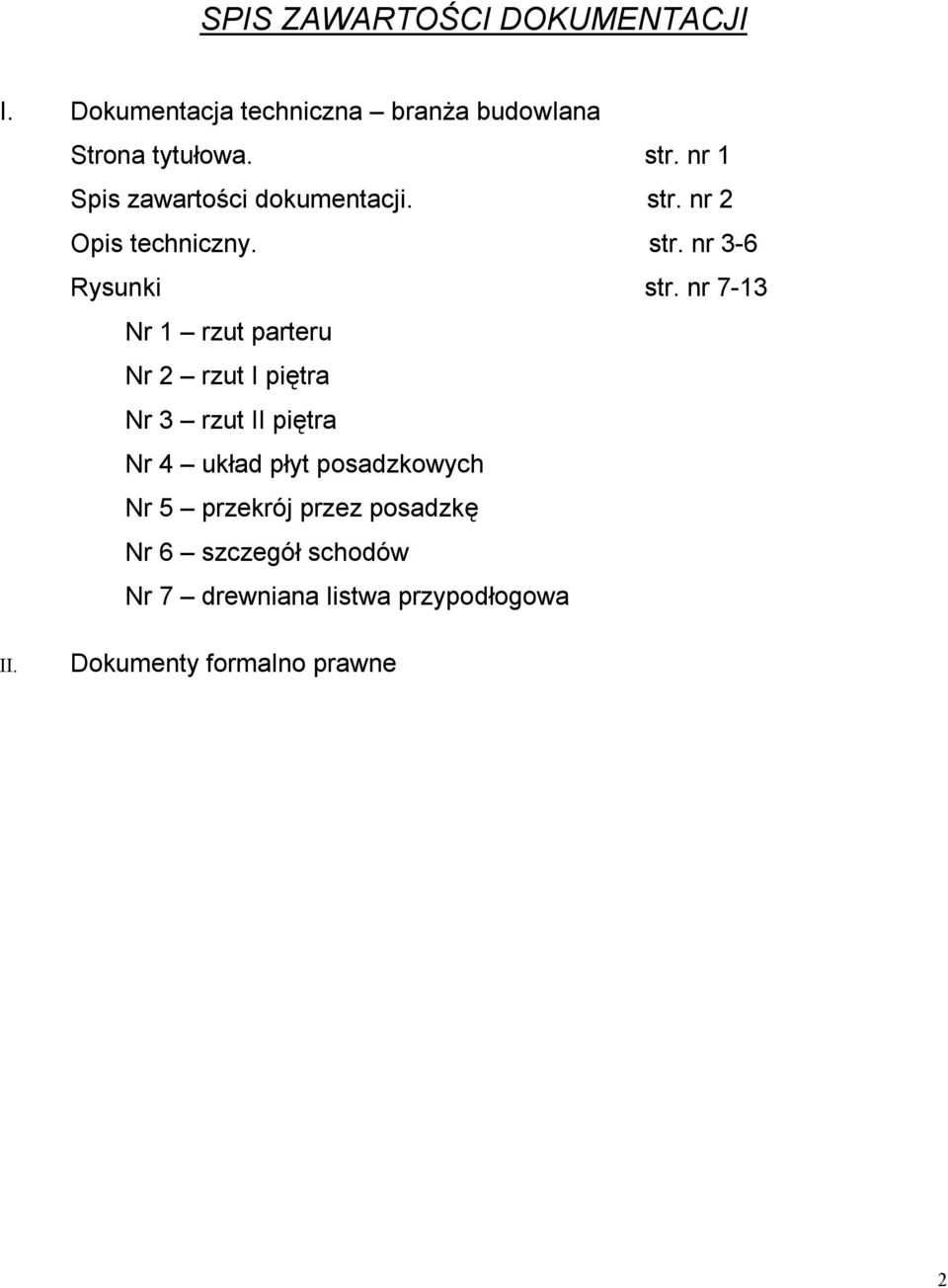

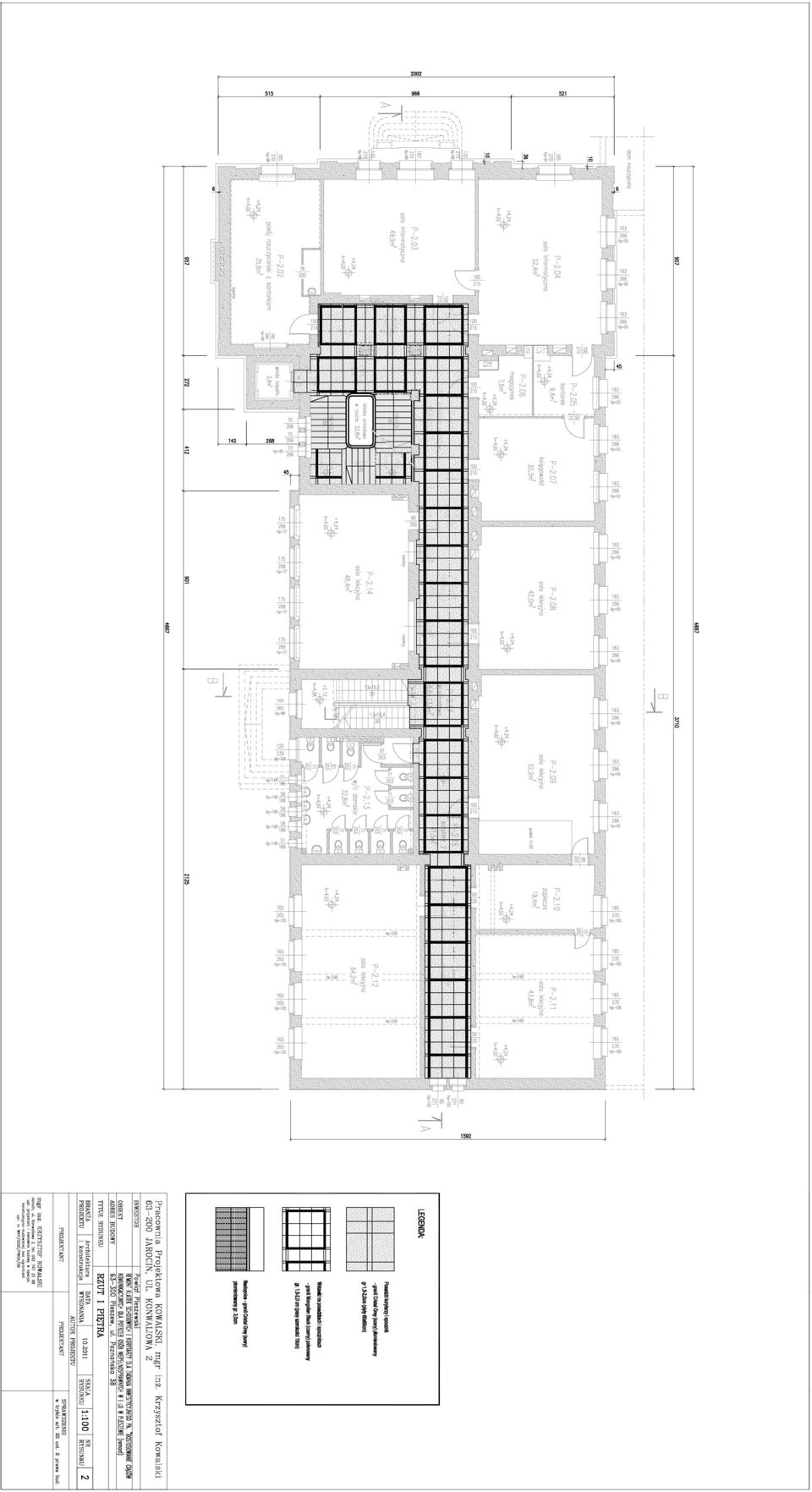

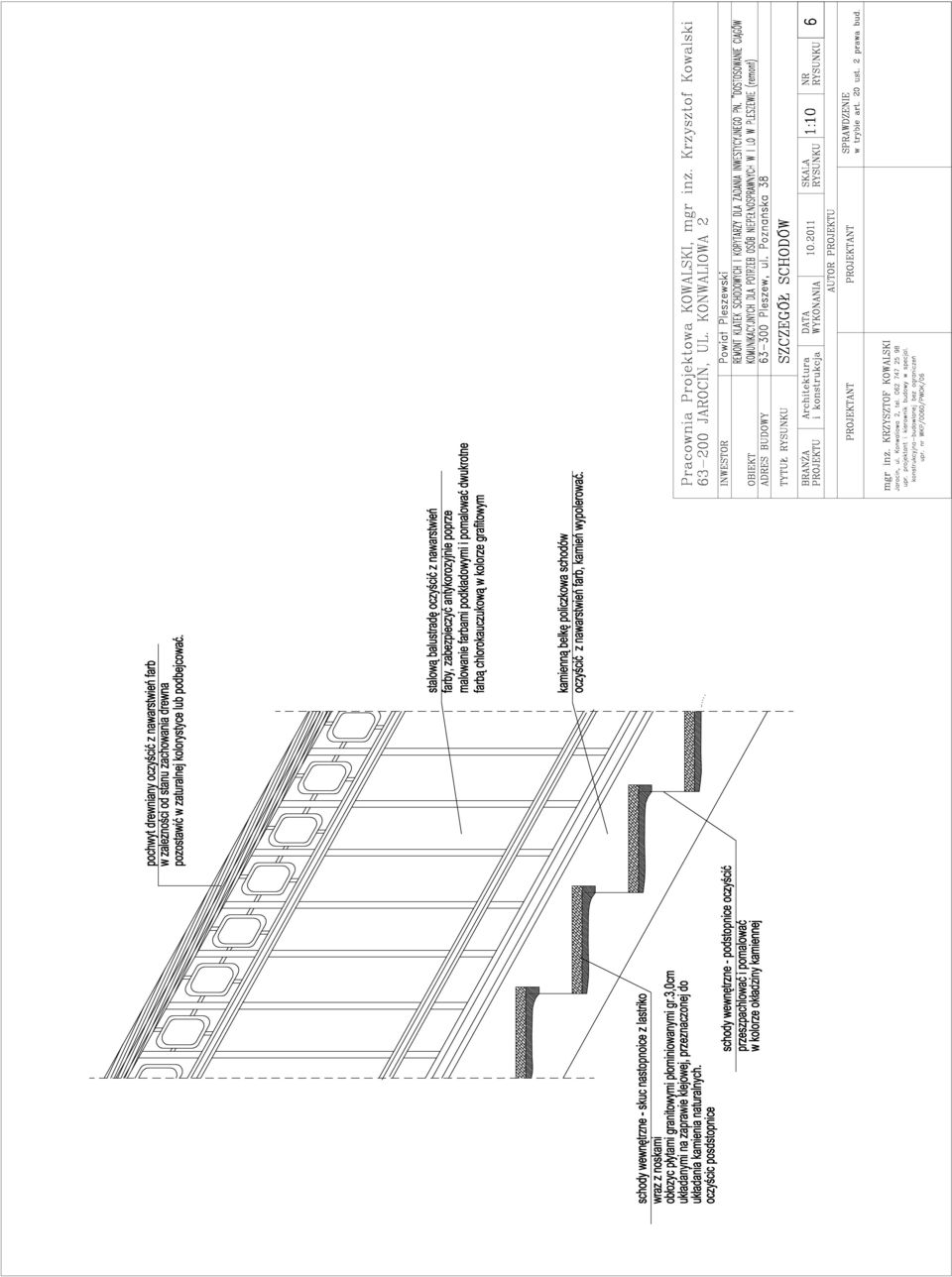

2 SPIS ZAWARTOŚCI DOKUMENTACJI I. Dokumentacja techniczna branża budowlana Strona tytułowa. str. nr 1 Spis zawartości dokumentacji. str. nr 2 Opis techniczny. str. nr 3-6 Rysunki str. nr 7-13 Nr 1 rzut parteru Nr 2 rzut I piętra Nr 3 rzut II piętra Nr 4 układ płyt posadzkowych Nr 5 przekrój przez posadzkę Nr 6 szczegół schodów Nr 7 drewniana listwa przypodłogowa II. Dokumenty formalno prawne 2

nr 7-13 Nr 1 rzut parteru Nr 2 rzut I piętra Nr 3 rzut II piętra Nr 4 układ płyt posadzkowych Nr 5

3 OPIS TECHNICZNY I PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU BUDOWLANEGO 1...Przedmiotem niniejszego opracowania jest projekt Remontu klatek schodowych i korytarzy dla zadania inwestycyjnego. Pt. Dostosowanie ciągów komunikacyjnych dla potrzeb osób niepełnosprawnych w I LO w Pleszewie (remont) w budynku I Liceum Ogólnokształcącego w Pleszewie. przy ul. Poznańskiej 38. II ROBOTY BUDOWLANE 1. ZAKRES REMONTU Projektowany remont polega na wykonaniu nowych posadzek na korytarzach oraz nowych okładzin biegów klatki schodowej. Projekt przewiduje również odnowienie belki policzkowej schodów oraz balustrady schodowej 2. POSADZKI b) korytarze i podesty schodów istniejąca posadzkę lastriko należy skuć, powstałe podłoże oczyścić i wyrównać do poziomu -3,0cm poniżej projektowanego poziomu posadzki za pomocą masy samopoziomującej. Na przygotowanym podłożu należy układać płyty granitowe gr. 2,0cm mocowane za pomocą kleju do układania kamienia naturalnego. Istniejące listwy przypodłogowe drewniane należy zdemontować i po ułożeniu posadzek zamontować nowe wykonane na wzór listew istniejących. c) biegi schodowe istniejące nastopnie lastrykowe należy skuć łącznie z noskami. Powstałe podłoże oczyścić i wyrównać do poziomu -4,0cm poniżej projektowanego poziomu posadzki za pomocą masy samopoziomującej. Na przygotowanym podłożu należy układać płyty granitowe gr. 3,0cm mocowane za pomocą kleju do układania kamienia naturalnego. 3

ZAKRES REMONTU Projektowany remont polega na wykonaniu nowych posadzek na korytarzach oraz nowych okładzin biegów klatki schodowej.

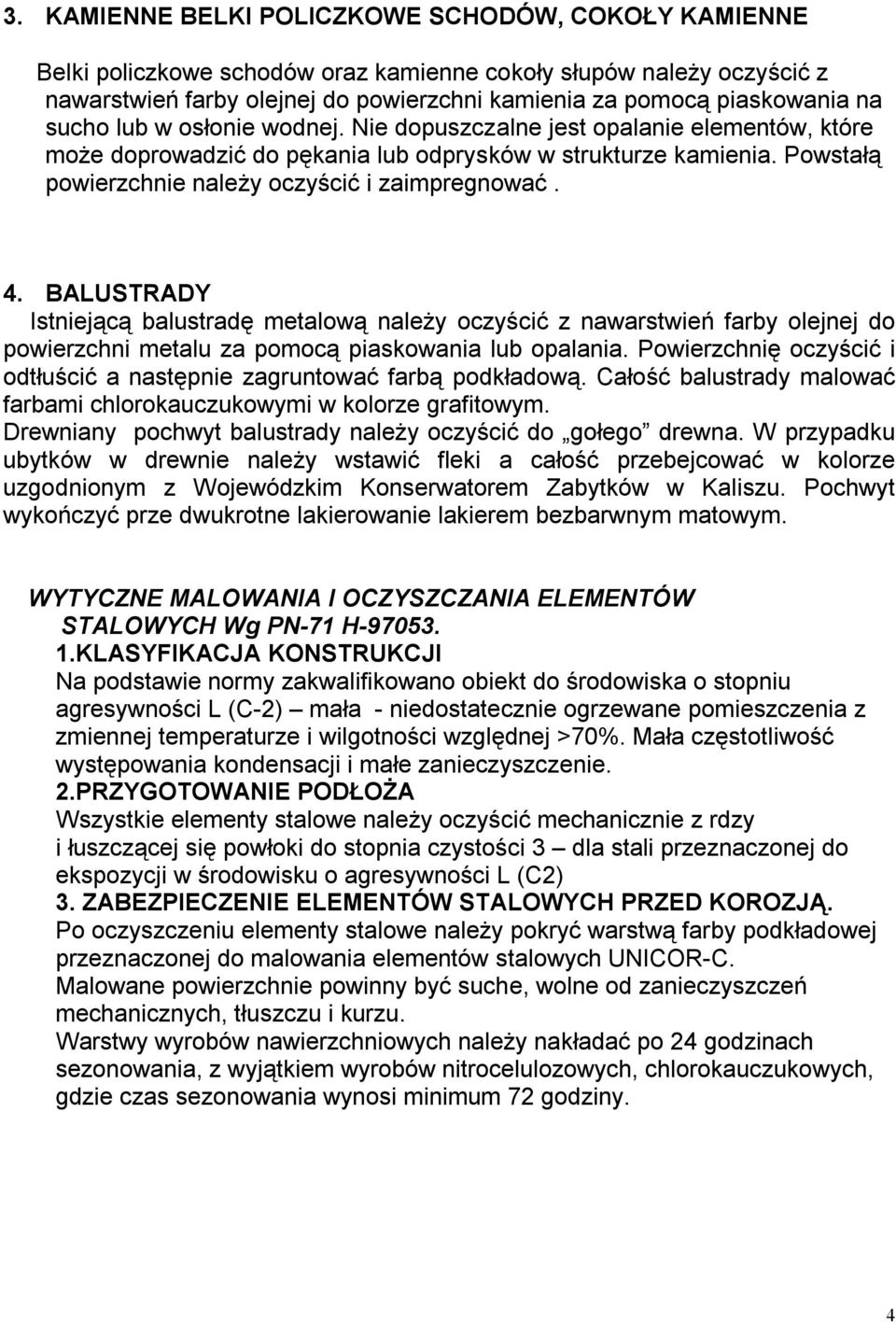

4 3. KAMIENNE BELKI POLICZKOWE SCHODÓW, COKOŁY KAMIENNE Belki policzkowe schodów oraz kamienne cokoły słupów należy oczyścić z nawarstwień farby olejnej do powierzchni kamienia za pomocą piaskowania na sucho lub w osłonie wodnej. Nie dopuszczalne jest opalanie elementów, które może doprowadzić do pękania lub odprysków w strukturze kamienia. Powstałą powierzchnie należy oczyścić i zaimpregnować. 4. BALUSTRADY Istniejącą balustradę metalową należy oczyścić z nawarstwień farby olejnej do powierzchni metalu za pomocą piaskowania lub opalania. Powierzchnię oczyścić i odtłuścić a następnie zagruntować farbą podkładową. Całość balustrady malować farbami chlorokauczukowymi w kolorze grafitowym. Drewniany pochwyt balustrady należy oczyścić do gołego drewna. W przypadku ubytków w drewnie należy wstawić fleki a całość przebejcować w kolorze uzgodnionym z Wojewódzkim Konserwatorem Zabytków w Kaliszu. Pochwyt wykończyć prze dwukrotne lakierowanie lakierem bezbarwnym matowym. WYTYCZNE MALOWANIA I OCZYSZCZANIA ELEMENTÓW STALOWYCH Wg PN-71 H KLASYFIKACJA KONSTRUKCJI Na podstawie normy zakwalifikowano obiekt do środowiska o stopniu agresywności L (C-2) mała - niedostatecznie ogrzewane pomieszczenia z zmiennej temperaturze i wilgotności względnej >70%. Mała częstotliwość występowania kondensacji i małe zanieczyszczenie. 2.PRZYGOTOWANIE PODŁOŻA Wszystkie elementy stalowe należy oczyścić mechanicznie z rdzy i łuszczącej się powłoki do stopnia czystości 3 dla stali przeznaczonej do ekspozycji w środowisku o agresywności L (C2) 3. ZABEZPIECZENIE ELEMENTÓW STALOWYCH PRZED KOROZJĄ. Po oczyszczeniu elementy stalowe należy pokryć warstwą farby podkładowej przeznaczonej do malowania elementów stalowych UNICOR-C. Malowane powierzchnie powinny być suche, wolne od zanieczyszczeń mechanicznych, tłuszczu i kurzu. Warstwy wyrobów nawierzchniowych należy nakładać po 24 godzinach sezonowania, z wyjątkiem wyrobów nitrocelulozowych, chlorokauczukowych, gdzie czas sezonowania wynosi minimum 72 godziny. 4

BALUSTRADY Istniejącą balustradę metalową należy oczyścić z nawarstwień farby olejnej do powierzchni metalu za pomocą piaskowania lub opalania.

5 4. MALOWANIE. Malowanie konstrukcji emaliami chlorokauczukowymi. Na powierzchnie stalowe uprzednio zagruntowane odpowiednim gruntem antykorozyjnym, po czasie aklimatyzacji, określonym dla danego gruntu, nałożyć warstwę emalii chlorokauczukowej. Do ustawienia lepkości roboczej należy stosować rozcieńczalnik do wyrobów chlorokauczukowych i poliwinylowych ogólnego stosowania. Nakładanie drugiej warstwy emalii chlorokauczukowej po co najmniej 24 godzinach. 5. WYMAGANIA NORMOWE ODNOŚNIE GRUBOŚCI POWŁOK MALARSKICH. Zgodnie z normą dla środowiska o stopniu agresywności L (C2) wymagana grubość powłoki malarskiej (podkład + malowanie) wynosi mm, co odpowiada jednokrotnemu malowaniu farbą podkładową i dwukrotnemu malowania farbą nawierzchniową. OPRACOWAŁ: 5

Do ustawienia lepkości roboczej należy stosować rozcieńczalnik do wyrobów chlorokauczukowych i poliwinylowych ogólnego stosowania.

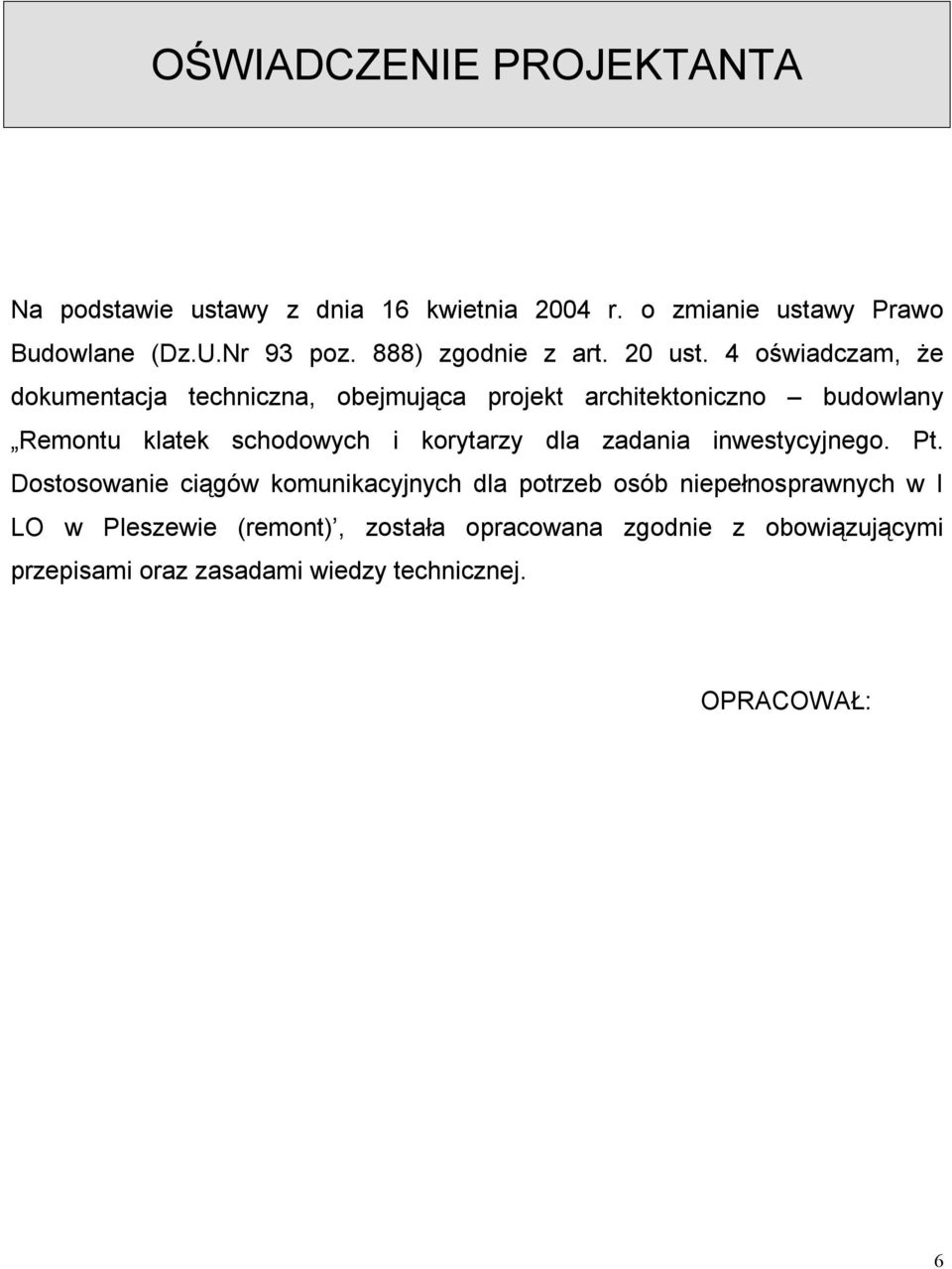

6 OŚWIADCZENIE PROJEKTANTA Na podstawie ustawy z dnia 16 kwietnia 2004 r. o zmianie ustawy Prawo Budowlane (Dz.U.Nr 93 poz. 888) zgodnie z art. 20 ust. 4 oświadczam, że dokumentacja techniczna, obejmująca projekt architektoniczno budowlany Remontu klatek schodowych i korytarzy dla zadania inwestycyjnego. Pt. Dostosowanie ciągów komunikacyjnych dla potrzeb osób niepełnosprawnych w I LO w Pleszewie (remont), została opracowana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. OPRACOWAŁ: 6

4 oświadczam, że dokumentacja techniczna, obejmująca projekt architektoniczno budowlany Remontu klatek schodowych i korytarzy
