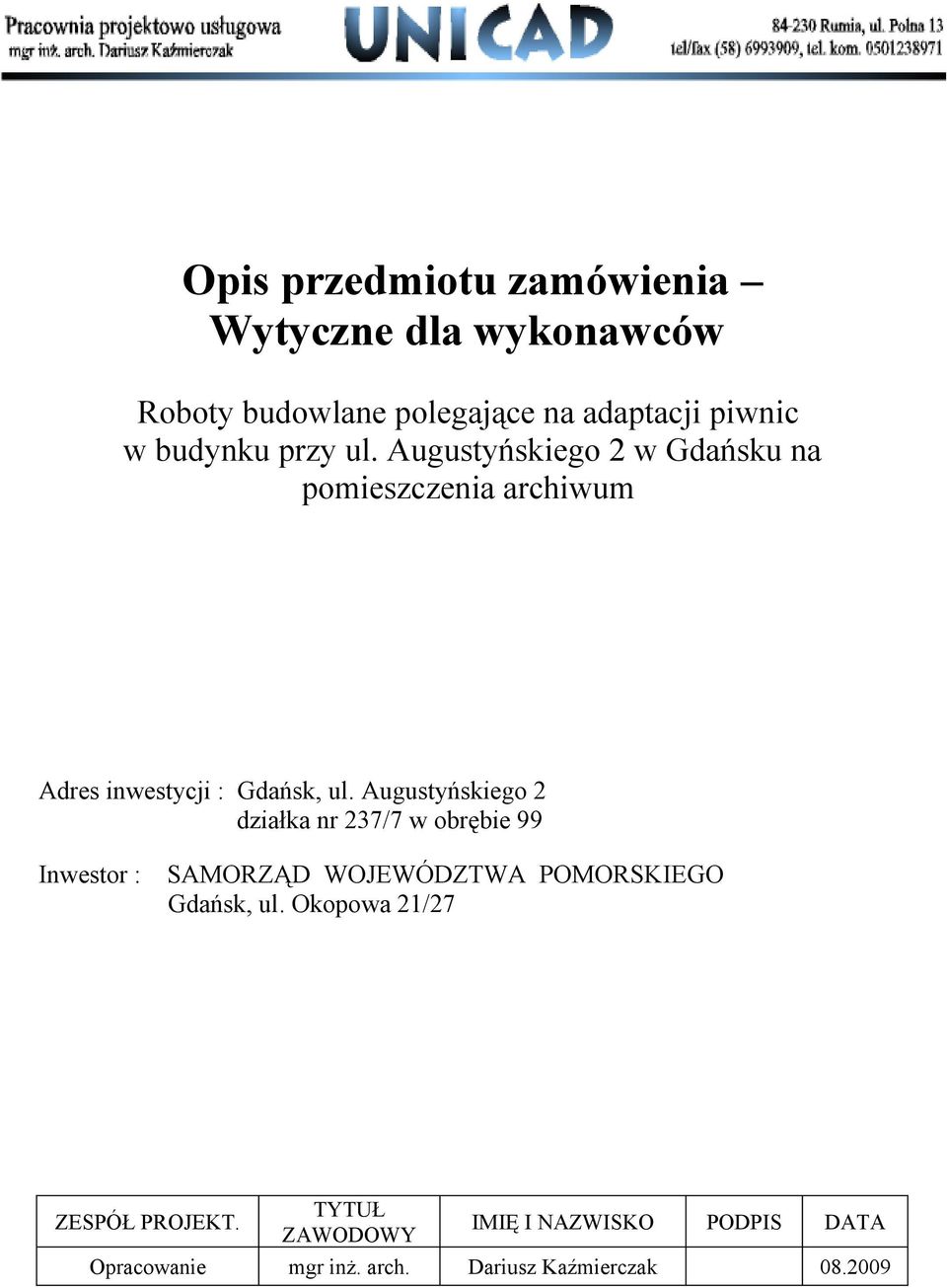

1 Opis przedmiotu zamówienia Wytyczne dla wykonawców Roboty budowlane polegające na adaptacji piwnic w budynku przy ul. Augustyńskiego 2 w Gdańsku na pomieszczenia archiwum Adres inwestycji : Gdańsk, ul. Augustyńskiego 2 działka nr 237/7 w obrębie 99 Inwestor : SAMORZĄD WOJEWÓDZTWA POMORSKIEGO Gdańsk, ul. Okopowa 21/27 ZESPÓŁ PROJEKT. TYTUŁ ZAWODOWY IMIĘ I NAZWISKO PODPIS DATA Opracowanie mgr inż. arch. Dariusz Kaźmierczak

Augustyńskiego 2 działka nr 237/7 w obrębie 99 Inwestor : SAMORZĄD WOJEWÓDZTWA POMORSKIEGO Gdańsk, ul.

2 SPIS TREŚCI SPIS TREŒCI 1. CZĘŚĆ OGÓLNACZÊŒ Æ OGÓLNA 1.1. Przedmiot i zakres opracowania 1.2. Zleceniodawca i Inwestor 1.3. Podstawy opracowania 2. CZĘŚĆ SZCZEGÓŁOWA 2.1. Wstęp 2.2. Dane ogólne 2.3. Opis stanu istniejącego 2.4. Opis stanu projektowanego 3. SPIS RYSUNKÓW 1. Schemat piwnicy zakres inwestycji 2. Inwentaryzacja pomieszczeń na archiwa. 3. Inwentaryzacja pomieszczeń na archiwa. 4. Przekrój A-A 5. Przekrój B-B. 2

4. Opis stanu projektowanego 3. SPIS RYSUNKÓW 1. Schemat piwnicy zakres inwestycji 2.

3 1. CZĘŚĆ OGÓLNACZÊŒ 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania są wytyczne do montażu regałów jezdnych oraz prac wykończeniowych w pomieszczeniach piwnicy, stanowiących podstawę do wykonania ofert w postępowaniu przetargowym. Dopuszcza się zastosowanie innych materiałów niż podane w dokumentacji (Opisie przedmiotu zamówienia wytyczne dla wykonawców, przedmiarach i specyfikacji) pod warunkiem zapewnienia parametrów nie gorszych niż określonych w tej dokumentacji Zleceniodawca i Inwestor Inwestor: Samorząd Województwa Pomorskiego ul. Okopowa 21/27, Gdańsk 1.3. Podstawy opracowania Podstawy opracowania stanowią: - Zlecenie inwestora, - Dokumentacja pierwotna, - Uzgodnienia z przedstawicielem inwestora, - obowiązujące przepisy i normy branżowe. 3

Dopuszcza się zastosowanie innych materiałów niż podane w dokumentacji (Opisie przedmiotu zamówienia wytyczne dla wykonawców, przedmiarach i specyfikacji) pod warunkiem zapewnienia parametrów nie

4 2. CZĘŚĆ SZCZEGÓŁOWA 2.1. Wstęp Planowana inwestycja polega na dostawie i montażu regałów jezdnych oraz wykonaniu prac wykończeniowych w pomieszczeniach piwnicy, przeznaczonych na archiwa. W pomieszczeniach objętych inwestycją wykonany został remont kapitalny. Inwestor przeznaczył na archiwa, wyposażone w regały jezdne sześć pomieszczeń, każde o powierzchni około 47m 2. Gabaryty regałów należy tak dobrać aby optymalnie wykorzystać powierzchnię pomieszczeń- minimalna, oczekiwana przez inwestora ilość półek wynosi 2000mb przy rozstawie 33cm w świetle. Dodatkowo w skład inwestycji wchodzą: - wykonanie posadzek w korytarzach i holach, - montaż drzwi Ei 30, - okładzina granitowa biegu schodów przy klatce B, - demontaż ścianki wraz z drzwiami prowadzącymi z klatki B do piwnicy, - modernizacja dźwigu osobowego wraz z wymianą urządzeń maszynowni, - uszczelnienie ścian metodą injekcji, - prace malarskie, - wykonanie dokumentacji powykonawczej. Zamawiający wymaga montażu torów jezdnych wraz z mechanizmem napędowym przesuwu regałów we wszystkich 6 pomieszczeniach archiwum. Wykonanie i montaż regałów przesuwnych stalowych, zgodnie ze specyfikacją techniczną wykonania i odbioru robót nr ST należy wykonać tylko w 3 pomieszczeniach archiwum. Wykonawca zobowiązany jest również do zgłoszenia dźwigu do odbioru przez Urząd Dozoru Technicznego zgodnie z obowiązującymi przepisami o dozorze technicznym oraz uzyskanie od UDT decyzji zezwalającej na eksploatację dźwigu. Szczegółowy wykaz prac przedstawiono w przedmiarach robót Dane ogólne Powierzchnia zabudowy 1487 m 2 - Powierzchnia piwnic 911,3m 2 - Powierzchnia objęta inwestycją 441,5m 2 + jeden bieg schodów 2.3. Opis stanu istniejącego 4

Gabaryty regałów należy tak dobrać aby optymalnie wykorzystać powierzchnię pomieszczeń- minimalna, oczekiwana przez inwestora ilość półek wynosi 2000mb przy rozstawie 33cm w świetle.

5 Budynek w którym znajdują się pomieszczenia objęte inwestycją wykonany został na przełomie XIX i XX wieku z przeznaczeniem na koszary wojskowe. Jest to budynek trzykondygnacyjny z poddaszem użytkowym, całkowicie podpiwniczony i wykonany w technologii tradycyjnej. Powierzchnia użytkowa budynku wynosi 3940m 2, powierzchnia piwnic 911,3m 2. Przedmiotowe pomieszczenia w piwnicach zajmowane były przez kilku użytkowników i pełniły różne funkcje, czego efektem są duże różnice w standardzie wykończenia pomieszczeń. Dawniejsze przebudowy części pomieszczeń spowodowały również różnice w poziomach posadzki i zamieszanie w instalacji elektrycznej i wodno kanalizacyjnej. Stan techniczny pomieszczeń po niedawnym remoncie nie budzi zastrzeżeń. Utrudnienie stanowi jedynie różnica w poziomie posadzek w poszczególnych pomieszczeniach, które należy zniwelować przez wykonanie pochylni w przestrzeni otworów drzwiowych Opis podstawowych elementów piwnic budynku.: - Fundamenty Wykonane z ciosanych bloków granitowych o bokach średnio 20cm, układanych na zaprawie cementowej, wysokość 100cm, szerokość 150cm dla murów zewnętrznych i 100cm dla wewnętrznych. Poziom posadowienia od 150 do 240cm pod poziomem terenu. - Mury zewnętrzne. Grubości 110cm, wykonane z cegły pełnej na zaprawie cem-wapiennej. W ostatnim okresie została wykonana izolacja pozioma metodą injekcji oraz pionowa, zewnętrznej podziemnej części. - Mury konstrukcyjne wewnętrzne Grubości od 68 do 77cm, wykonane z cegły pełnej na zaprawie cem-wapiennej. Brak izolacji poziomej powoduje liczne zawilgocenia i wytrącanie soli w tynku. - Nadproża i belki Kleina płaskie i łukowe oraz stalowe, wykonane w późniejszym okresie z różnego rodzaju kształtowników stalowych. Spękania i przemieszczenia niektórych łuków powodują konieczność wzmocnienia konstrukcją stalową. Stropy Strop nad częścią piwnicy, klatkami schodowymi i wejściem głównym w formie sklepień krzyżowych i odcinkowych. - Klatki schodowe schody z bloków granitowych, pokrytych w późniejszym czasie lastryko, - Ścianki działowe murowane z cegły pełnej i dziurawki 6 i 12 cm, - Warstwa licowa elewacji liczne ubytki z różnych okresów, spękania i przemieszczenia nadproży i gzymsów, ubytki w elementach architektury, 2.4. Opis stanu projektowanego 5

Przedmiotowe pomieszczenia w piwnicach zajmowane były przez kilku użytkowników i pełniły różne funkcje, czego efektem są duże różnice w standardzie wykończenia pomieszczeń.

6 2.4.1.Założenia ogólne Planuje się montaż regałów jezdnych oraz wykonanie podstawowych prac wykończeniowych w zakresie umożliwiającym prawidłowe funkcjonowanie archiwum Spis pomieszczeń wchodzących w zakres inwestycji. 01. Archiwum- 48,5m Archiwum- 47,5m Archiwum- 47,5m Archiwum- 47,5m Archiwum- 47,5m Archiwum- 47,5m Hall- 76m Hall- 15,5m 2. + jeden bieg schodów 09. Hall- 21,5m Hall- 24,5m Hall- 18m Archiwum- 48,5m 2 położenie gresu na pow. 26m 2 przeniesienie grzejnika Archiwum- 47,5m 2 położenie gresu na całej powierzchni montaż drzwi wykonanie szlichty i izolacji powłoką z emulsji asfaltowej na zimno 6

+ jeden bieg schodów 09. Hall- 21,5m 2. 10. Hall- 24,5m 2. 11. Hall- 18m 2. 2.4.2.1.Archiwum- 48,5m 2 położenie gresu na pow. 26m 2 przeniesienie grzejnika 2.4.2.2.02.

7 Archiwum- 47,5m 2 montaż drzwi, wykonanie szlichty i izolacji powłoką z emulsji asfaltowej na zimno, Archiwum- 47,5m 2 montaż drzwi, wykonanie szlichty i izolacji powłoką z emulsji asfaltowej na zimno, iniekcja ścian konstrukcyjnych wewnętrznych - Ze względu na grubość Archiwum- 47,5m 2 montaż drzwi, wykonanie szlichty i izolacji powłoką z emulsji asfaltowej na zimno, 7

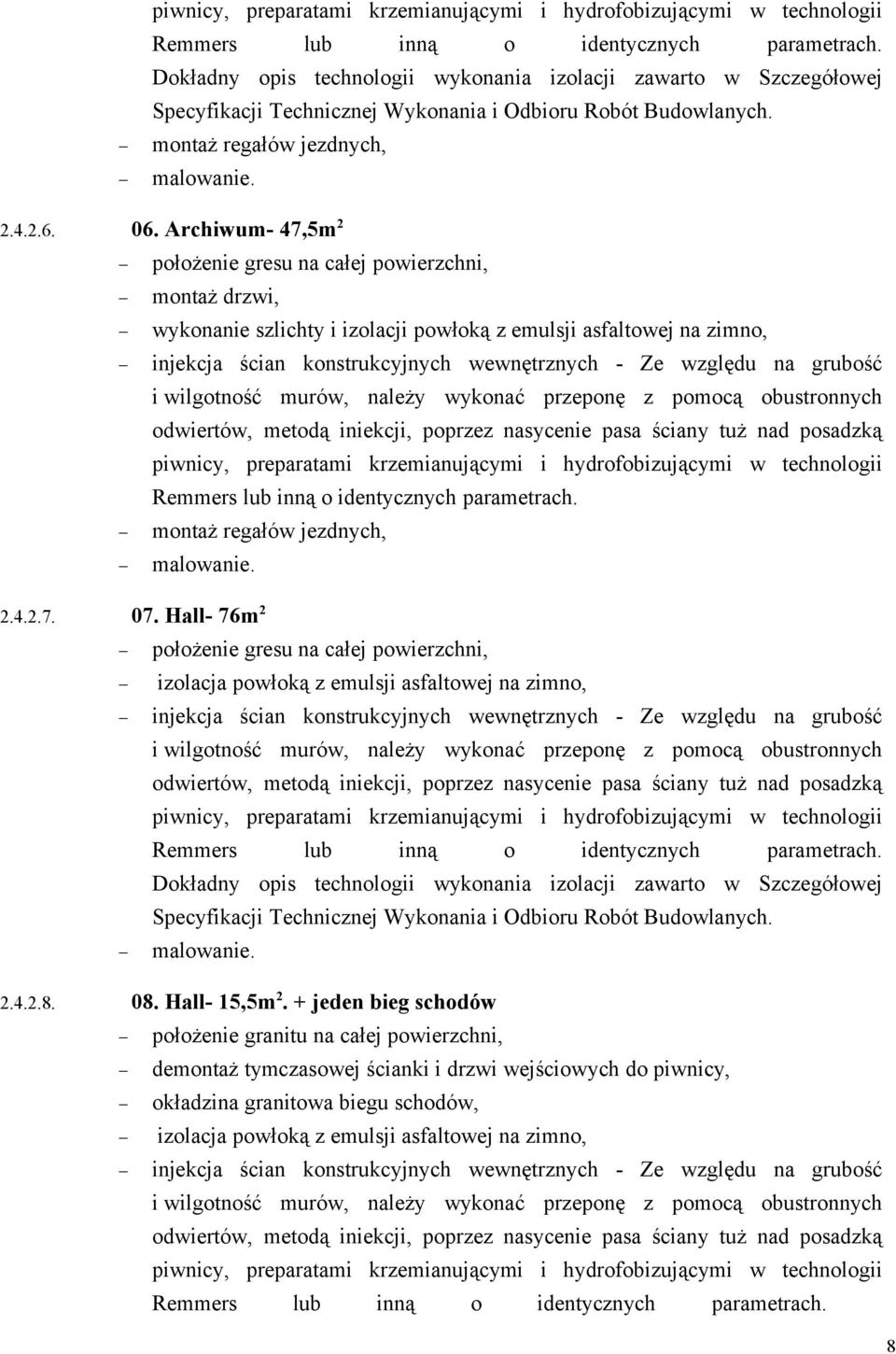

8 Archiwum- 47,5m Hall- 76m 2 montaż drzwi, wykonanie szlichty i izolacji powłoką z emulsji asfaltowej na zimno, izolacja powłoką z emulsji asfaltowej na zimno, Hall- 15,5m 2. + jeden bieg schodów położenie granitu na całej powierzchni, demontaż tymczasowej ścianki i drzwi wejściowych do piwnicy, okładzina granitowa biegu schodów, izolacja powłoką z emulsji asfaltowej na zimno, 8

powłoką z emulsji asfaltowej na zimno, 2.4.2.8. 08. Hall- 15,5m 2.

9 Hall- 21,5m Hall- 24,5m 2 położenie granitu na całej powierzchni, izolacja powłoką z emulsji asfaltowej na zimno, położenie granitu na całej powierzchni, izolacja powłoką z emulsji asfaltowej na zimno, Hall- 18m 2 wykonanie posadzki i położenie gresu na całej powierzchni izolacja powłoką z emulsji asfaltowej na zimno wykonanie pochylni opcja demontaż drzwi i zamurowanie otworu. Wykonanie nowego otworu i montaż drzwi. modernizacja windy wraz z wymianą urządzeń maszynowni. Obniżenie o około 30cm przystanku windy w poziomie piwnic lub dodatkowy przystanek obniżony o 30cm w stos do istniejącego, malowani Dopuszcza się zastosowanie innych materiałów niż podane w dokumentacji (Opisie przedmiotu zamówienia, przedmiarach i specyfikacji) pod warunkiem zapewnienia parametrów nie gorszych niż określonych w tej dokumentacji. Opracował mgr inż.arch. Dariusz Kaźmierczak 9

11. Hall- 18m 2 wykonanie posadzki i położenie gresu na całej powierzchni izolacja powłoką z emulsji asfaltowej na zimno wykonanie pochylni opcja demontaż drzwi i zamurowanie otworu.
