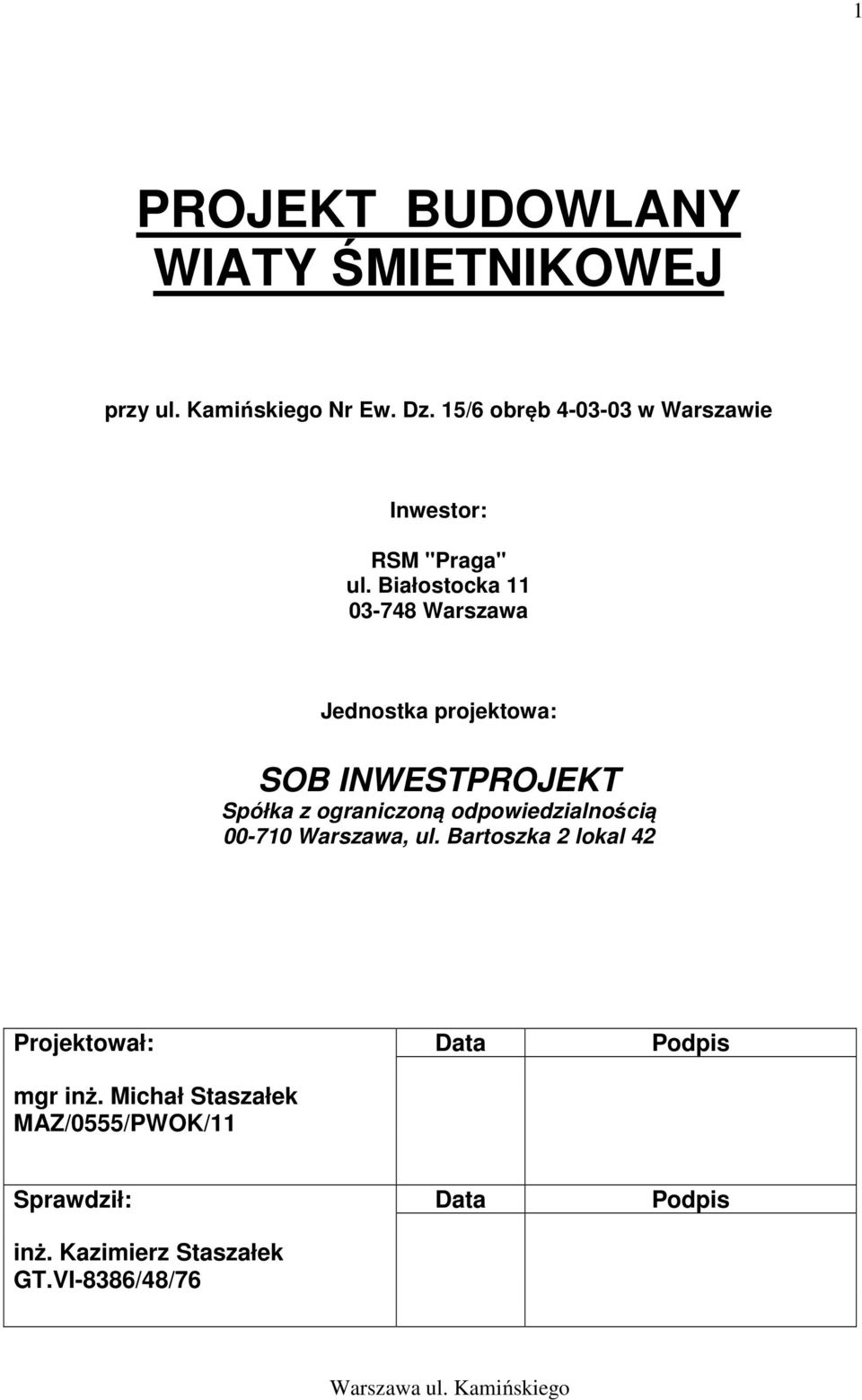

1 1 PROJEKT BUDOWLANY WIATY ŚMIETNIKOWEJ przy ul. Kamińskiego Nr Ew. Dz. 15/6 obręb w Warszawie Inwestor: RSM "Praga" ul. Białostocka Warszawa Jednostka projektowa: SOB INWESTPROJEKT Spółka z ograniczoną odpowiedzialnością Warszawa, ul. Bartoszka 2 lokal 42 Projektował: Data Podpis mgr inż. Michał Staszałek MAZ/0555/PWOK/11 Sprawdził: Data Podpis inż. Kazimierz Staszałek GT.VI-8386/48/76

Białostocka 11 03-748 Warszawa Jednostka projektowa: SOB INWESTPROJEKT Spółka z ograniczoną

2 2 SPIS TREŚCI Strona tytułowa str. 1 Spis treści str. 2 Zawartość opracowania str. 3 Opis techniczny str. 4 Informacja dotycząca bezpieczeństwa i ochrony zdrowia str. 7 Część rysunkowa str. 9 Oświadczenie projektanta, potwierdzenie przygotowania str. 18 zawodowego i zaświadczenie przynależności do izby MOIIB

4 Informacja dotycząca bezpieczeństwa i ochrony zdrowia str.

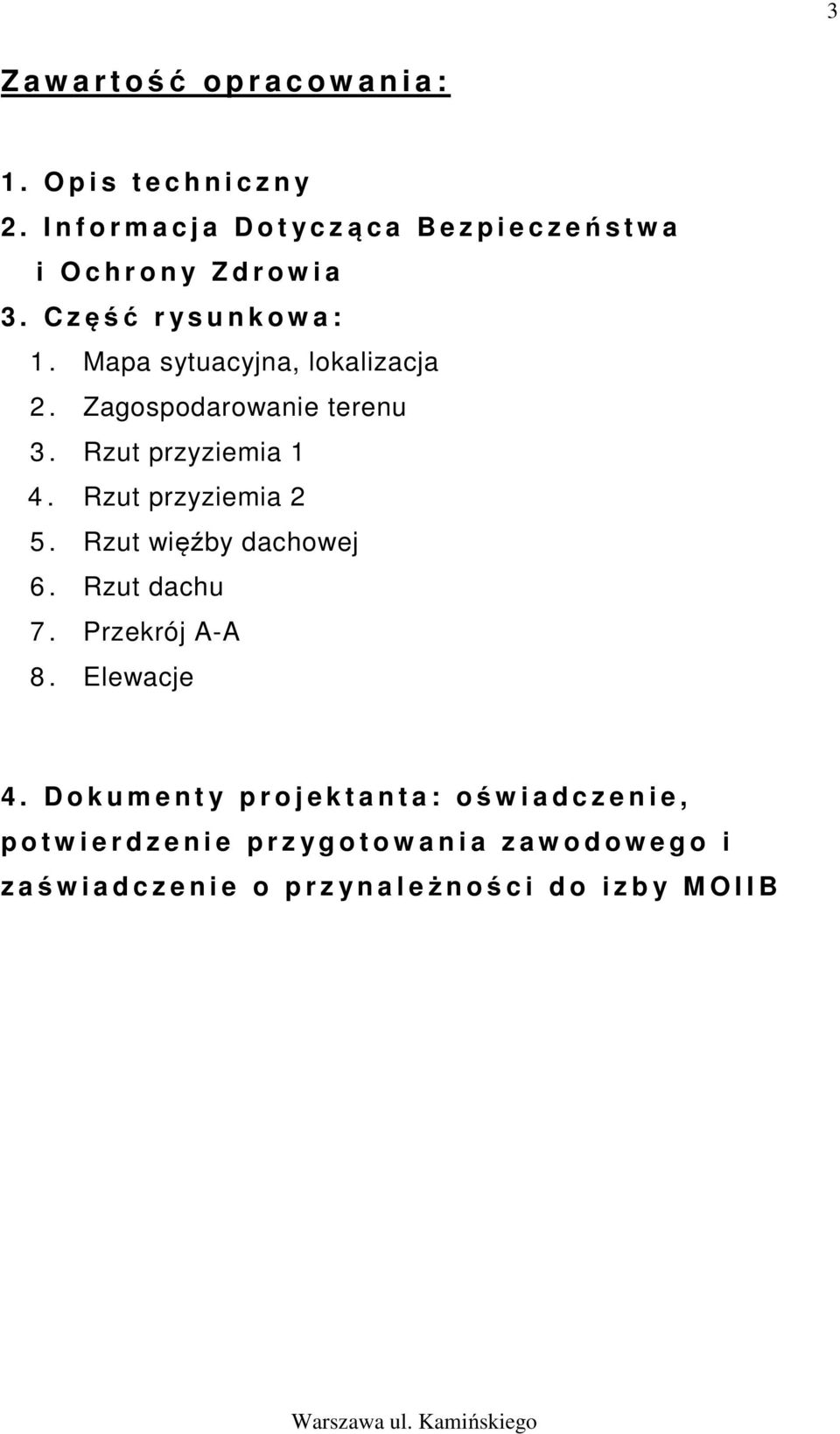

3 3 Z a w a r t ość opracow a n i a : 1. O p i s t e c h n i c z n y 2. I n f o r m a c j a D o t y c z ą c a B e z p i e c z e ń s t w a i O c h r o n y Z d r o w i a 3. C z ę ś ć r y s u n k o w a : 1. Mapa sytuacyjna, lokalizacja 2. Zagospodarowanie terenu 3. Rzut przyziemia 1 4. Rzut przyziemia 2 5. Rzut więźby dachowej 6. Rzut dachu 7. Przekrój A-A 8. Elewacje 4. D o k u m e n t y p r o j e k t a n t a : o ś w i a d c z e n i e, p o t w i e r d z e n i e p r z y g o t o w a n i a z a w o d o w e g o i z a ś w i a d c z e n i e o p r z y n a l e ż n o ś c i d o i z b y M O I I B

Mapa sytuacyjna, lokalizacja 2. Zagospodarowanie terenu 3. Rzut przyziemia 1 4. Rzut przyziemia 2 5. Rzut więźby dachowej 6. Rzut dachu 7.

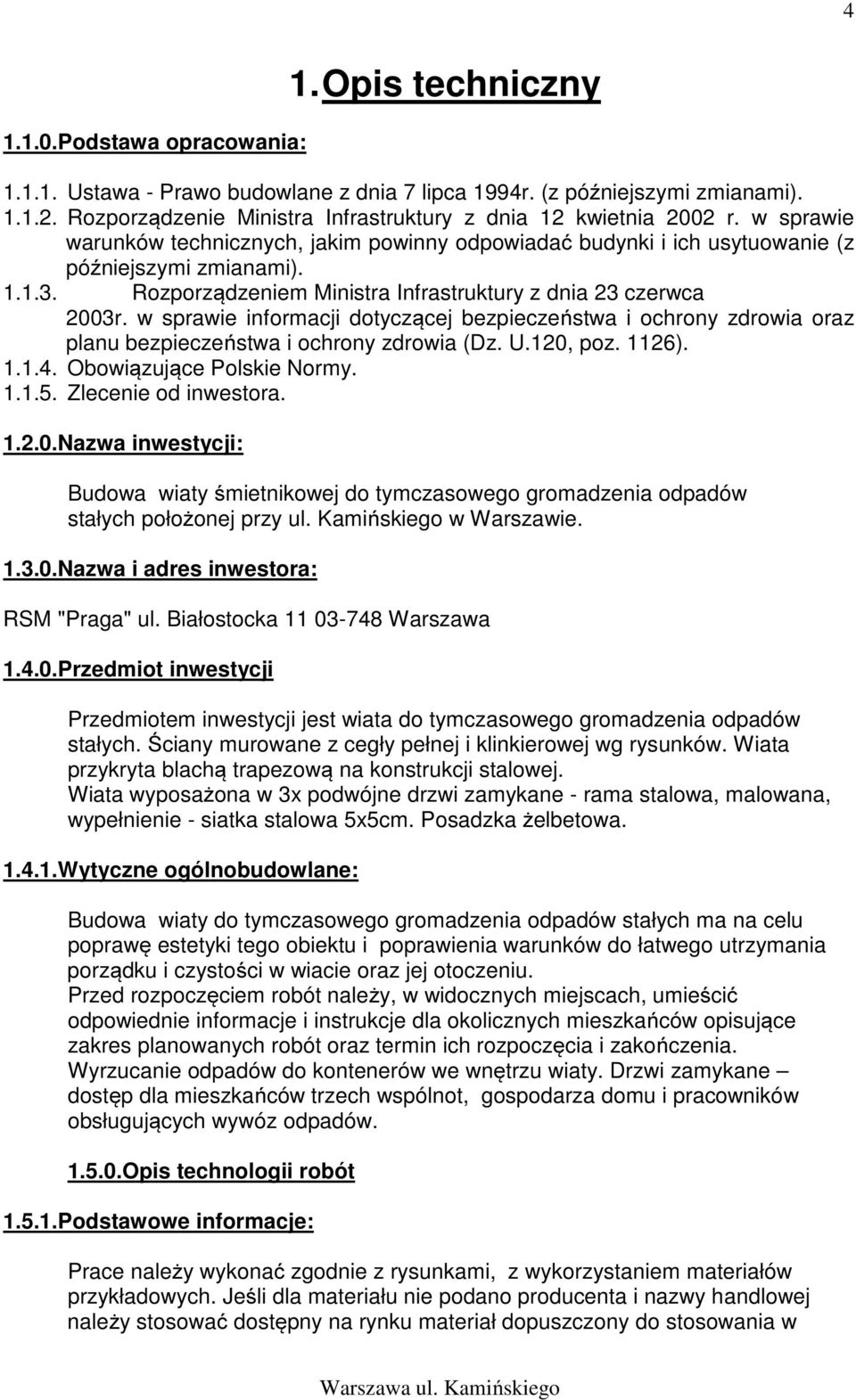

4 Podstawa opracowania: 1. Opis techniczny Ustawa - Prawo budowlane z dnia 7 lipca 1994r. (z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami) Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U.120, poz. 1126) Obowiązujące Polskie Normy Zlecenie od inwestora Nazwa inwestycji: Budowa wiaty śmietnikowej do tymczasowego gromadzenia odpadów stałych położonej przy ul. Kamińskiego w Warszawie Nazwa i adres inwestora: RSM "Praga" ul. Białostocka Warszawa Przedmiot inwestycji Przedmiotem inwestycji jest wiata do tymczasowego gromadzenia odpadów stałych. Ściany murowane z cegły pełnej i klinkierowej wg rysunków. Wiata przykryta blachą trapezową na konstrukcji stalowej. Wiata wyposażona w 3x podwójne drzwi zamykane - rama stalowa, malowana, wypełnienie - siatka stalowa 5x5cm. Posadzka żelbetowa Wytyczne ogólnobudowlane: Budowa wiaty do tymczasowego gromadzenia odpadów stałych ma na celu poprawę estetyki tego obiektu i poprawienia warunków do łatwego utrzymania porządku i czystości w wiacie oraz jej otoczeniu. Przed rozpoczęciem robót należy, w widocznych miejscach, umieścić odpowiednie informacje i instrukcje dla okolicznych mieszkańców opisujące zakres planowanych robót oraz termin ich rozpoczęcia i zakończenia. Wyrzucanie odpadów do kontenerów we wnętrzu wiaty. Drzwi zamykane dostęp dla mieszkańców trzech wspólnot, gospodarza domu i pracowników obsługujących wywóz odpadów Opis technologii robót Podstawowe informacje: Prace należy wykonać zgodnie z rysunkami, z wykorzystaniem materiałów przykładowych. Jeśli dla materiału nie podano producenta i nazwy handlowej należy stosować dostępny na rynku materiał dopuszczony do stosowania w

Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U.120, poz. 1126). 1.1.4.

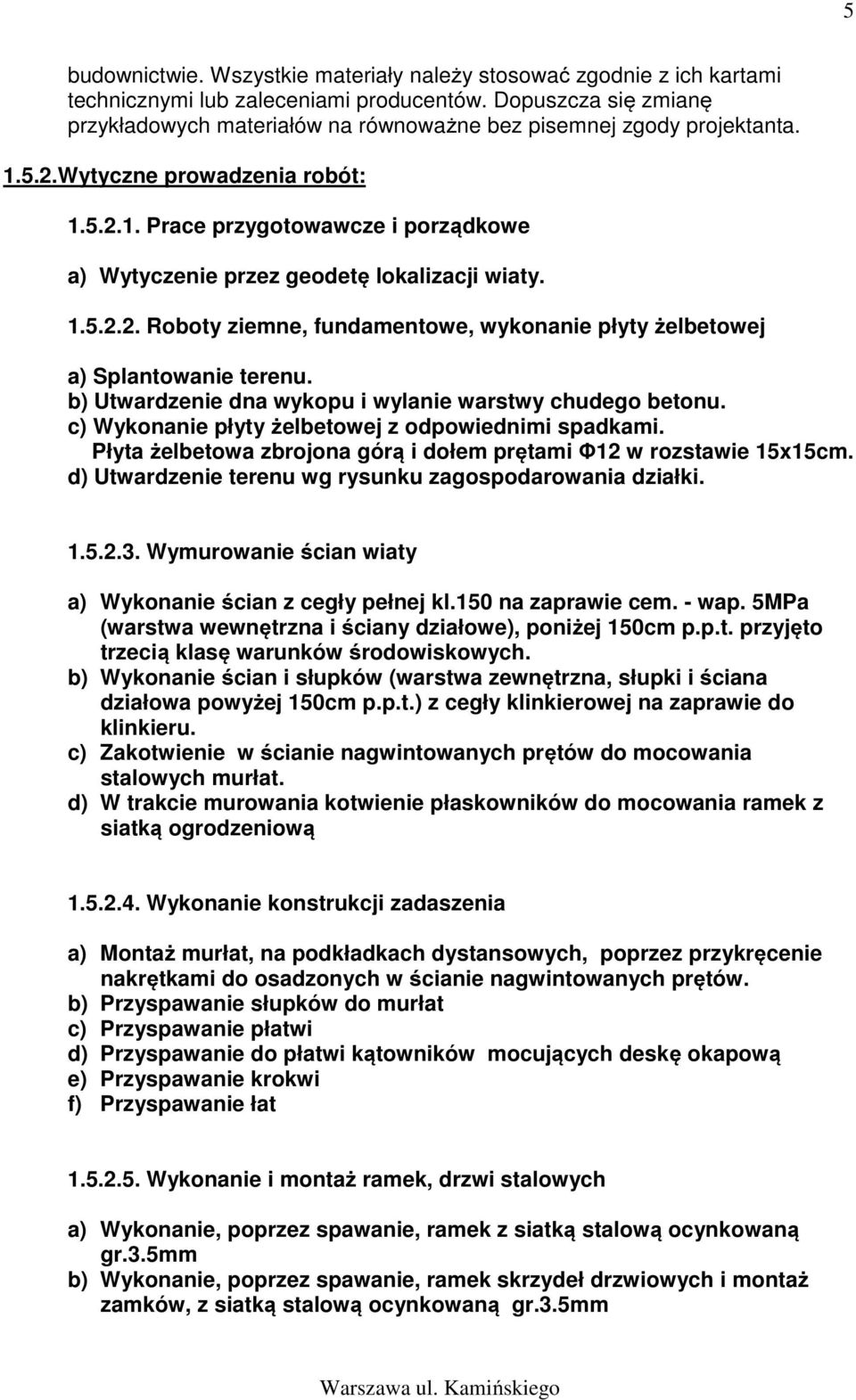

5 5 budownictwie. Wszystkie materiały należy stosować zgodnie z ich kartami technicznymi lub zaleceniami producentów. Dopuszcza się zmianę przykładowych materiałów na równoważne bez pisemnej zgody projektanta Wytyczne prowadzenia robót: Prace przygotowawcze i porządkowe a) Wytyczenie przez geodetę lokalizacji wiaty Roboty ziemne, fundamentowe, wykonanie płyty żelbetowej a) Splantowanie terenu. b) Utwardzenie dna wykopu i wylanie warstwy chudego betonu. c) Wykonanie płyty żelbetowej z odpowiednimi spadkami. Płyta żelbetowa zbrojona górą i dołem prętami Φ12 w rozstawie 15x15cm. d) Utwardzenie terenu wg rysunku zagospodarowania działki Wymurowanie ścian wiaty a) Wykonanie ścian z cegły pełnej kl.150 na zaprawie cem. - wap. 5MPa (warstwa wewnętrzna i ściany działowe), poniżej 150cm p.p.t. przyjęto trzecią klasę warunków środowiskowych. b) Wykonanie ścian i słupków (warstwa zewnętrzna, słupki i ściana działowa powyżej 150cm p.p.t.) z cegły klinkierowej na zaprawie do klinkieru. c) Zakotwienie w ścianie nagwintowanych prętów do mocowania stalowych murłat. d) W trakcie murowania kotwienie płaskowników do mocowania ramek z siatką ogrodzeniową Wykonanie konstrukcji zadaszenia a) Montaż murłat, na podkładkach dystansowych, poprzez przykręcenie nakrętkami do osadzonych w ścianie nagwintowanych prętów. b) Przyspawanie słupków do murłat c) Przyspawanie płatwi d) Przyspawanie do płatwi kątowników mocujących deskę okapową e) Przyspawanie krokwi f) Przyspawanie łat Wykonanie i montaż ramek, drzwi stalowych a) Wykonanie, poprzez spawanie, ramek z siatką stalową ocynkowaną gr.3.5mm b) Wykonanie, poprzez spawanie, ramek skrzydeł drzwiowych i montaż zamków, z siatką stalową ocynkowaną gr.3.5mm

1.5.2.2. Roboty ziemne, fundamentowe, wykonanie płyty żelbetowej a) Splantowanie terenu. b) Utwardzenie dna wykopu i wylanie warstwy chudego betonu.

6 6 c) Montaż wykonanych ramek i skrzydeł drzwiowych do prętów montażowych w ścianach i płycie podłoża i konstrukcji zadaszenia Tynkowanie ścian wewnętrznych a) Gruntowanie podłoża, wykonanie warstwy zbrojonej (masa klejowoszpachlowa + siatka). b) Tynkowanie ścian wewnętrznych akrylowym tynkiem mozaikowym w kolorze dopasowanym do koloru cegły klinkierowej Malowanie konstrukcji zadaszenia a) Malowanie podkładowa farbą antykorozyjną konstrukcji zadaszenia, ramek i skrzydeł drzwiowych. b) Malowanie farbą nawierzchniową do metalu konstrukcji zadaszenia, ramek i skrzydeł drzwiowych Montaż blachy trapezowej a) Montaż deski okapowej b) Montaż obróbki blacharskiej c) Montaż poszycia (blacha trapezowa) do łat za pomocą systemowych wkrętów z podkładką stalową gumową d) Montaż rynny i rury spustowej z PCV w kolorze brązowym Wykonanie nawierzchni z płyt chodnikowych lub kostki betonowej a) Wykonanie warstwy podsypki piaskowo-cementowej b) Ułożenie płyt chodnikowych lub kostki betonowej na warstwie wyrównawczej z wykonaniem spoin piaskowych Prace końcowe a) Ustawienie w wiacie pojemników do gromadzenia odpadów. b) Montaż, w widocznym miejscu, instrukcji postępowania na wypadek pożaru oraz wykazu telefonów alarmowych. d) Montaż zamknięcia drzwi. Uwaga: Należy przewidzieć konserwację i kontrolę stanu powłok malarskich elementów stalowych i wypraw tynkarskich ścian raz do roku po okresie zimowym. Opracował: mgr inż. Michał Staszałek MAZ/0555/PWOK/11

Malowanie konstrukcji zadaszenia a) Malowanie podkładowa farbą antykorozyjną konstrukcji zadaszenia, ramek i skrzydeł drzwiowych.

7 7 2. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTYCJA: Budowa wiaty śmietnikowej ADRES INWESTYCJI: Warszawa, ul. Kamińskiego Nr Ew. Dz. 15/6 INWESTOR: obręb RSM "Praga" ul. Białostocka Warszawa OPIS do informacji dotyczącej bezpieczeństwa i ochrony zdrowia Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.120, poz.1126) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: budowa wiaty śmietnikowej 2.2.Wykaz istniejących obiektów budowlanych: - zieleń miejska, chodniki 2.3.Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - nie dotyczy 2.4.Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania; - nie przewiduje się wystąpienia szczególnych zagrożeń. Splantowanie terenu i wykonanie wykopu. 2.5.Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. - Kierownik budowy przed przystąpieniem do robót budowlanych powinien przeszkolić pracowników (szkolenie stanowiskowe) w zakresie BHP używanych narzędzi i sprzętu budowlanego oraz w zakresie robót stwarzających szczególne zagrożenie dla zdrowia i życia. 2.6.Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających

w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.12

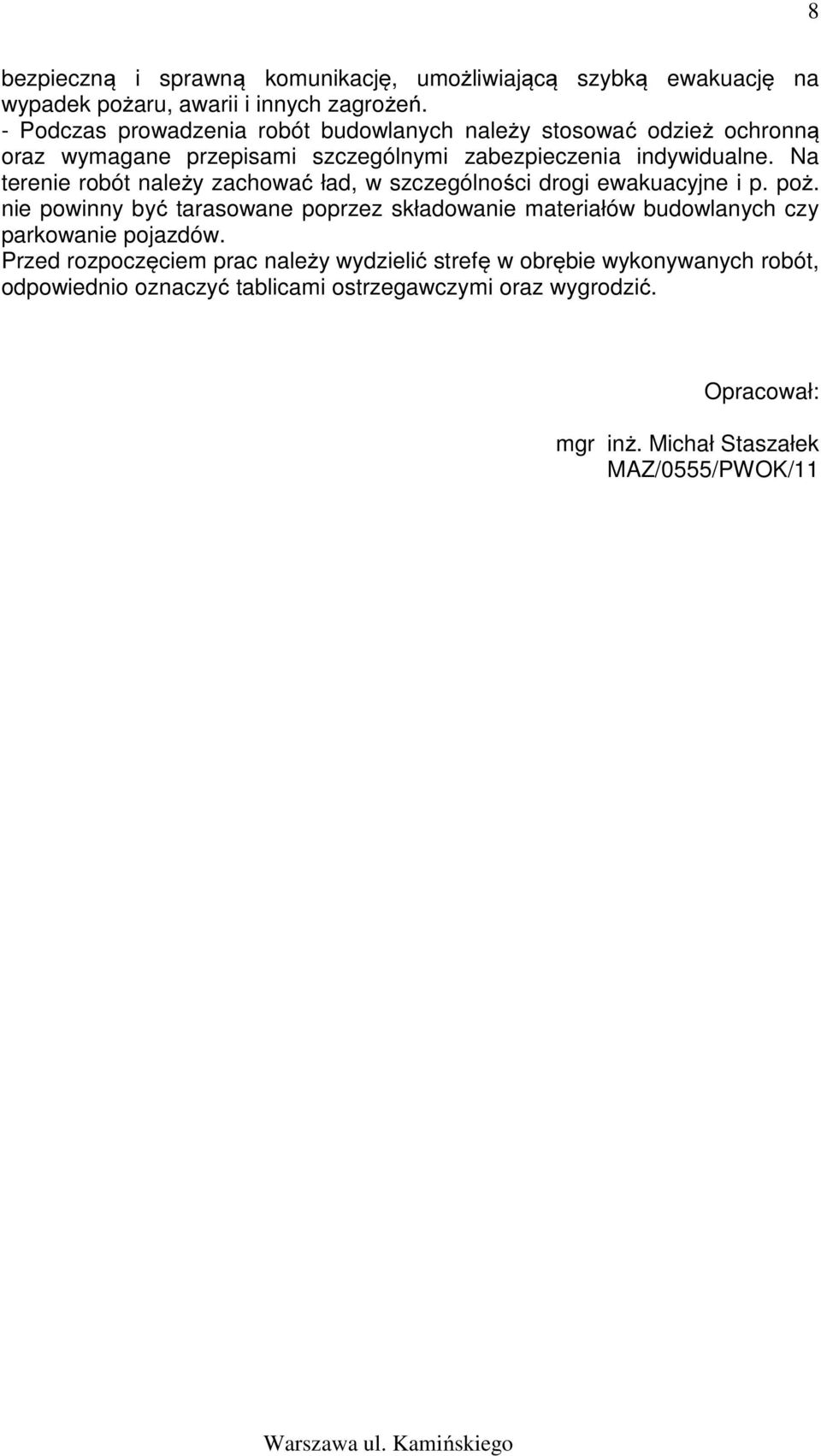

8 8 bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - Podczas prowadzenia robót budowlanych należy stosować odzież ochronną oraz wymagane przepisami szczególnymi zabezpieczenia indywidualne. Na terenie robót należy zachować ład, w szczególności drogi ewakuacyjne i p. poż. nie powinny być tarasowane poprzez składowanie materiałów budowlanych czy parkowanie pojazdów. Przed rozpoczęciem prac należy wydzielić strefę w obrębie wykonywanych robót, odpowiednio oznaczyć tablicami ostrzegawczymi oraz wygrodzić. Opracował: mgr inż. Michał Staszałek MAZ/0555/PWOK/11

Na terenie robót należy zachować ład, w szczególności drogi ewakuacyjne i p. poż.

9 9 3. CZĘŚĆ RYSUNKOWA

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18 4. DOKUMENTY PROJEKTANTA

19 19 Warszawa.. mgr inż. Michał Staszałek MAZ/0555/PWOK/11 Oświadczenie projektanta lub osoby sprawdzającej projekt budowlany Zgodnie z art. 20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. Nr 207 z 2003 r. poz z póź. zm.) niniejszym oświadczam, że projekt budowlany: wiaty śmietnikowej przy ul. Kamińskiego w Warszawie sporządzony w dniu dla: RSM "Praga" ul. Białostocka Warszawa został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej...

4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. Nr 207 z 2003 r. poz. 2016 z póź. zm.

20 20

21 21

22 22 Warszawa.. inż. Kazimierz Staszałek GT.VI-8386/48/76 Oświadczenie projektanta lub osoby sprawdzającej projekt budowlany Zgodnie z art. 20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. Nr 207 z 2003 r. poz z póź. zm.) niniejszym oświadczam, że projekt budowlany: wiaty śmietnikowej przy ul. Kamińskiego w Warszawie sporządzony w dniu dla: RSM "Praga" ul. Białostocka Warszawa został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej...

23 23
