1 TEMAT: PROJEKT BUDOWLANY PRZYŁĄCZA KANALIZACJI DESZCZOWEJ DO BUDYNKU GARAŻOWEGO ADRES: INWESTOR: OLSZTYN, ul. Siewna dz. nr Polskie Stowarzyszenie na Rzecz Osób z Upośledzeniem Umysłowym Koło w Olsztynie ul. Żołnierska 27, Olsztyn Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156 poz z późniejszymi zmianami) oświadczam, iż przedłożony projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: INŻ. STANISŁAW CIBOROWSKI SPZ NR. 122/75/OL 4 ust.2, 7 i 13 ust.1 pkt 4-a,b luty 2013 r Olsztyn ul. J. Dubiskiego 21 tel. (089) fax (089) NIP:

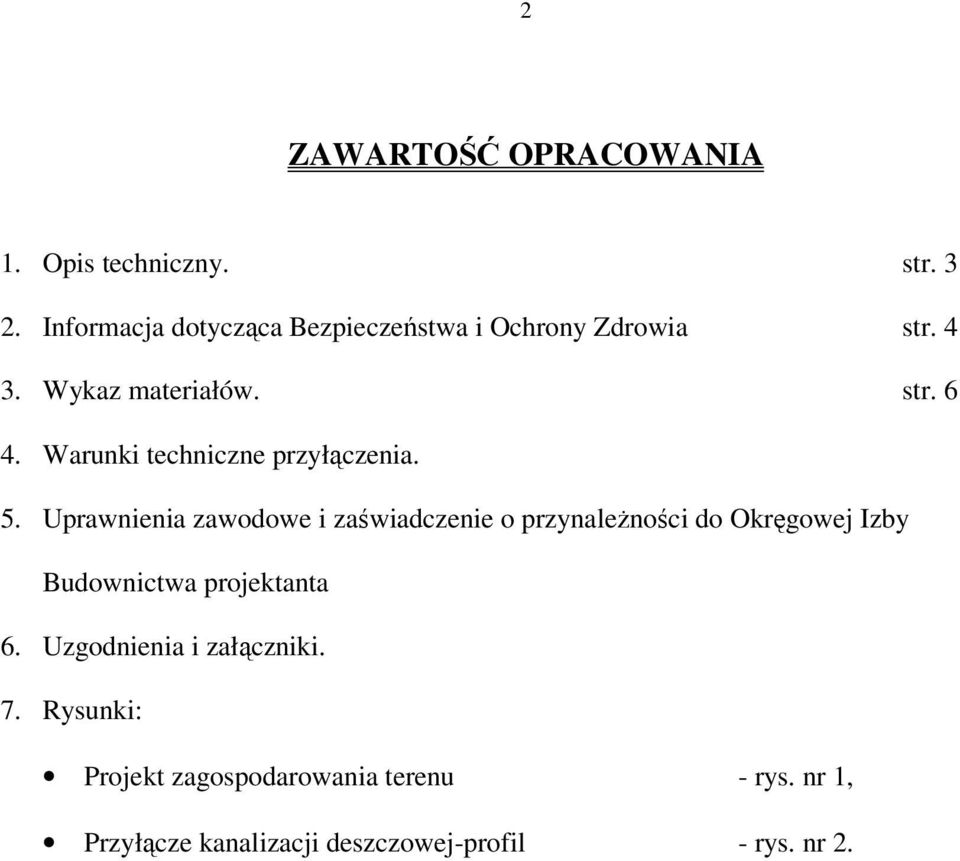

2 2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny. str Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia str Wykaz materiałów. str Warunki techniczne przyłączenia. 5. Uprawnienia zawodowe i zaświadczenie o przynależności do Okręgowej Izby Budownictwa projektanta 6. Uzgodnienia i załączniki. 7. Rysunki: Projekt zagospodarowania terenu - rys. nr 1, Przyłącze kanalizacji deszczowej-profil - rys. nr 2.

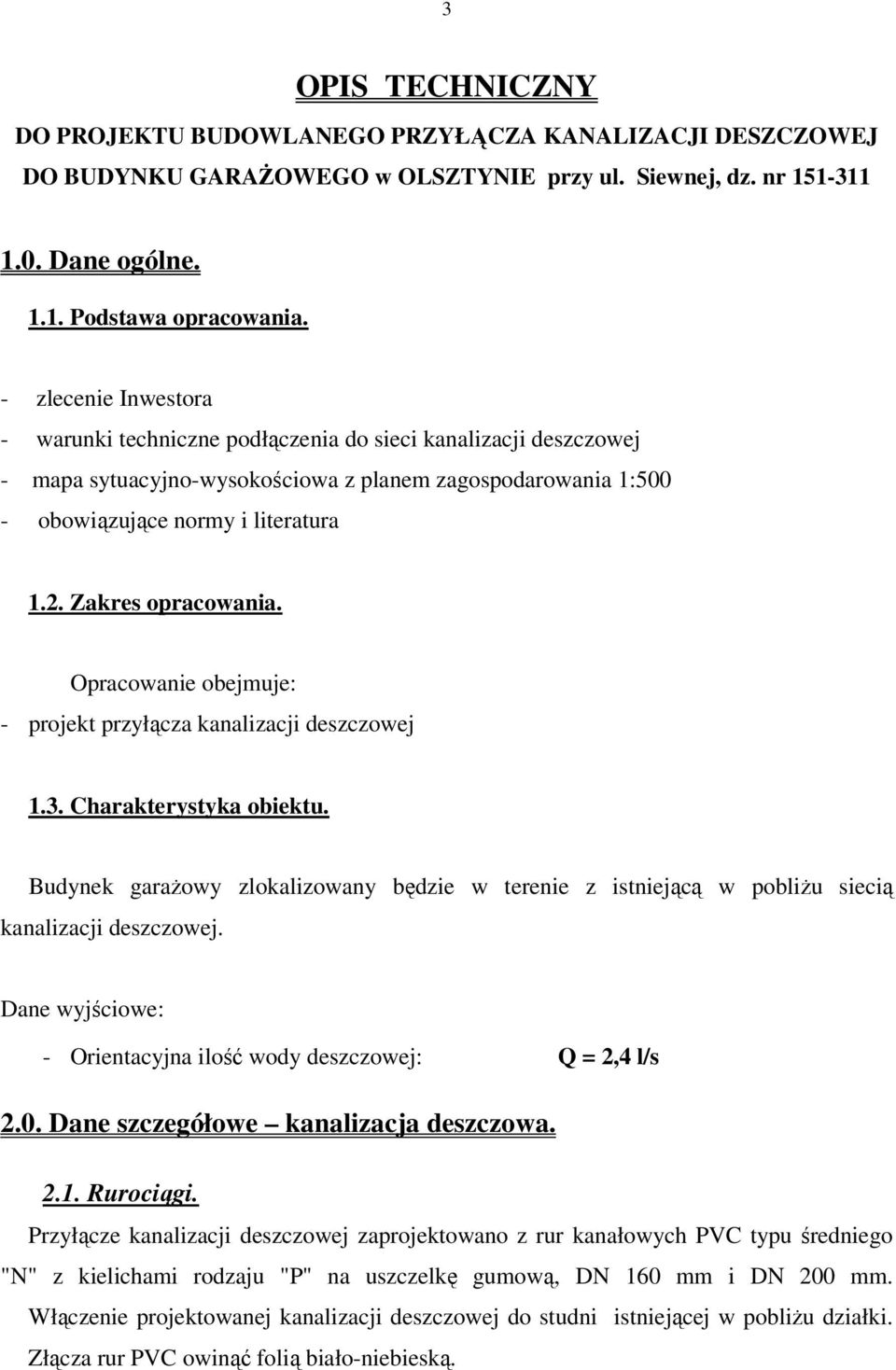

3 3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO PRZYŁĄCZA KANALIZACJI DESZCZOWEJ DO BUDYNKU GARAŻOWEGO w OLSZTYNIE przy ul. Siewnej, dz. nr Dane ogólne Podstawa opracowania. - zlecenie Inwestora - warunki techniczne podłączenia do sieci kanalizacji deszczowej - mapa sytuacyjno-wysokościowa z planem zagospodarowania 1:500 - obowiązujące normy i literatura 1.2. Zakres opracowania. Opracowanie obejmuje: - projekt przyłącza kanalizacji deszczowej 1.3. Charakterystyka obiektu. Budynek garażowy zlokalizowany będzie w terenie z istniejącą w pobliżu siecią kanalizacji deszczowej. Dane wyjściowe: - Orientacyjna ilość wody deszczowej: Q = 2,4 l/s 2.0. Dane szczegółowe kanalizacja deszczowa Rurociągi. Przyłącze kanalizacji deszczowej zaprojektowano z rur kanałowych PVC typu średniego "N" z kielichami rodzaju "P" na uszczelkę gumową, DN 160 mm i DN 200 mm. Włączenie projektowanej kanalizacji deszczowej do studni istniejącej w pobliżu działki. Złącza rur PVC owinąć folią biało-niebieską.

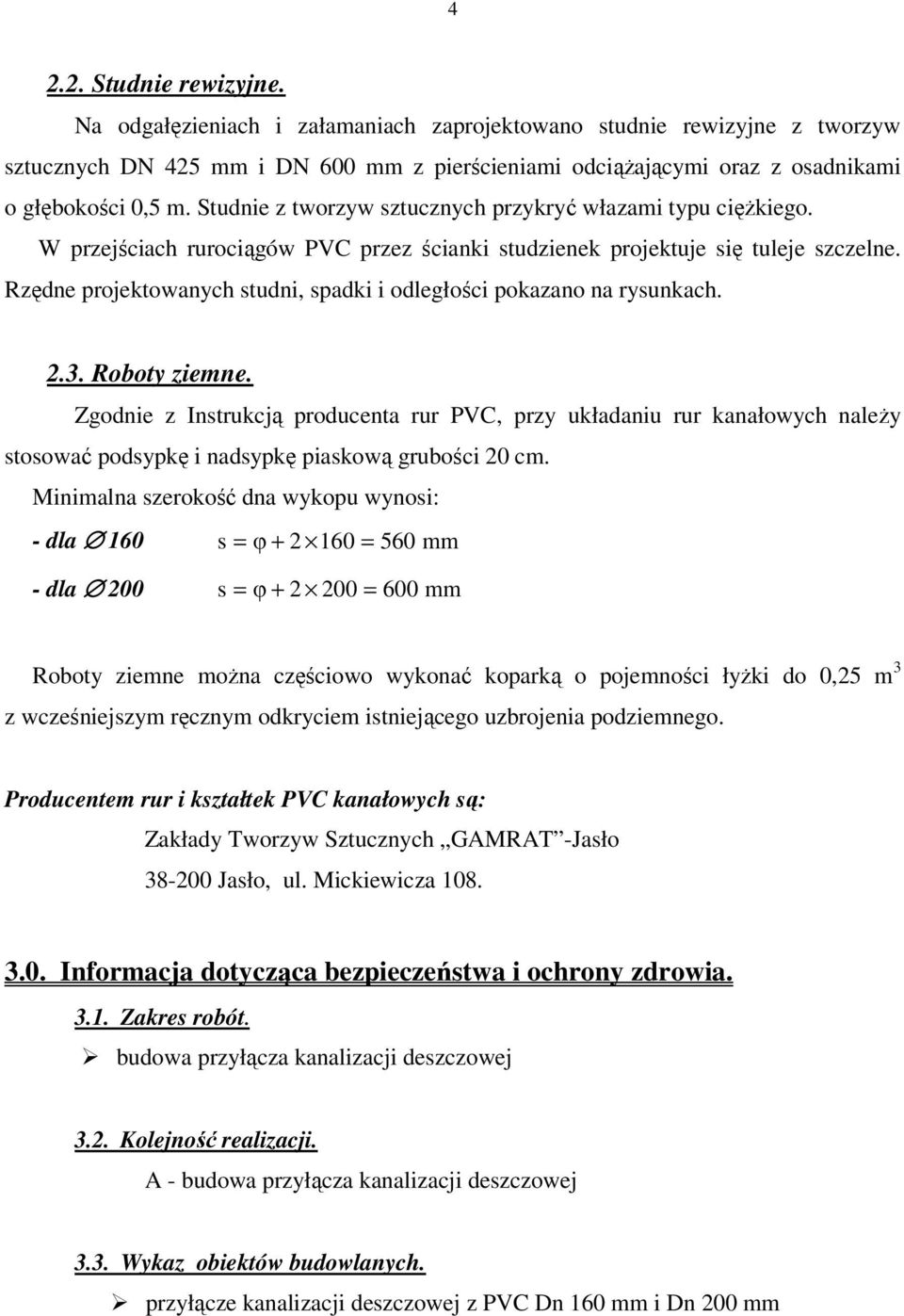

4 Studnie rewizyjne. Na odgałęzieniach i załamaniach zaprojektowano studnie rewizyjne z tworzyw sztucznych DN 425 mm i DN 600 mm z pierścieniami odciążającymi oraz z osadnikami o głębokości 0,5 m. Studnie z tworzyw sztucznych przykryć włazami typu ciężkiego. W przejściach rurociągów PVC przez ścianki studzienek projektuje się tuleje szczelne. Rzędne projektowanych studni, spadki i odległości pokazano na rysunkach Roboty ziemne. Zgodnie z Instrukcją producenta rur PVC, przy układaniu rur kanałowych należy stosować podsypkę i nadsypkę piaskową grubości 20 cm. Minimalna szerokość dna wykopu wynosi: - dla 160 s = φ = 560 mm - dla 200 s = φ = 600 mm Roboty ziemne można częściowo wykonać koparką o pojemności łyżki do 0,25 m 3 z wcześniejszym ręcznym odkryciem istniejącego uzbrojenia podziemnego. Producentem rur i kształtek PVC kanałowych są: Zakłady Tworzyw Sztucznych GAMRAT -Jasło Jasło, ul. Mickiewicza Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót. budowa przyłącza kanalizacji deszczowej 3.2. Kolejność realizacji. A - budowa przyłącza kanalizacji deszczowej 3.3. Wykaz obiektów budowlanych. przyłącze kanalizacji deszczowej z PVC Dn 160 mm i Dn 200 mm

5 Wskazanie elementów zagospodarowania terenu, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi: wykopy liniowe głębokości do 2,2 m i szerokości 0,8 m. 3.5 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia: rozruch przyłącza kanalizacji deszczowej Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: osoba posiadająca uprawnienia budowlane we właściwym zakresie kierująca bezpośrednio robotami budowlanymi kierownik budowy zobowiązany jest każdorazowo udzielić instruktażu wszystkim zatrudnionym na ich stanowisku pracy, zabezpieczyć wykopy przed dostępem osób trzecich, zagwarantować dojście i dojazd do poszczególnych posesji poprzez pomosty i kładki z barierkami Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: UWAGA! brak Całość robót należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz. II Instalacje Sanitarne i Przemysłowe, zgodnie z Instrukcją Montażu producentów rur PVC i PE oraz zgodnie z Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych (Warszawa 1996 r.). inż. St. Ciborowski

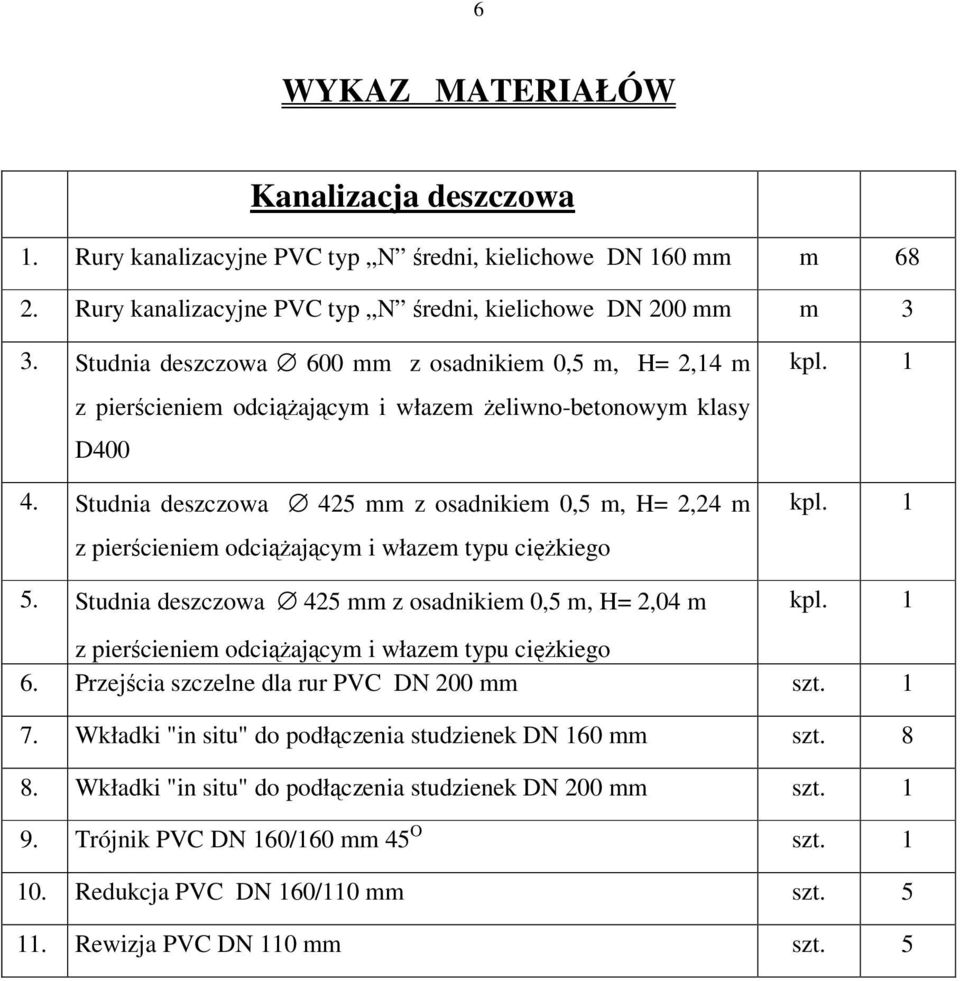

6 6 WYKAZ MATERIAŁÓW Kanalizacja deszczowa 1. Rury kanalizacyjne PVC typ N średni, kielichowe DN 160 mm m Rury kanalizacyjne PVC typ N średni, kielichowe DN 200 mm m 3 3. Studnia deszczowa 600 mm z osadnikiem 0,5 m, H= 2,14 m z pierścieniem odciążającym i włazem żeliwno-betonowym klasy D Studnia deszczowa 425 mm z osadnikiem 0,5 m, H= 2,24 m z pierścieniem odciążającym i włazem typu ciężkiego 5. Studnia deszczowa 425 mm z osadnikiem 0,5 m, H= 2,04 m kpl. 1 kpl. 1 kpl. 1 z pierścieniem odciążającym i włazem typu ciężkiego 6. Przejścia szczelne dla rur PVC DN 200 mm szt Wkładki "in situ" do podłączenia studzienek DN 160 mm szt Wkładki "in situ" do podłączenia studzienek DN 200 mm szt Trójnik PVC DN 160/160 mm 45 O szt Redukcja PVC DN 160/110 mm szt Rewizja PVC DN 110 mm szt. 5
