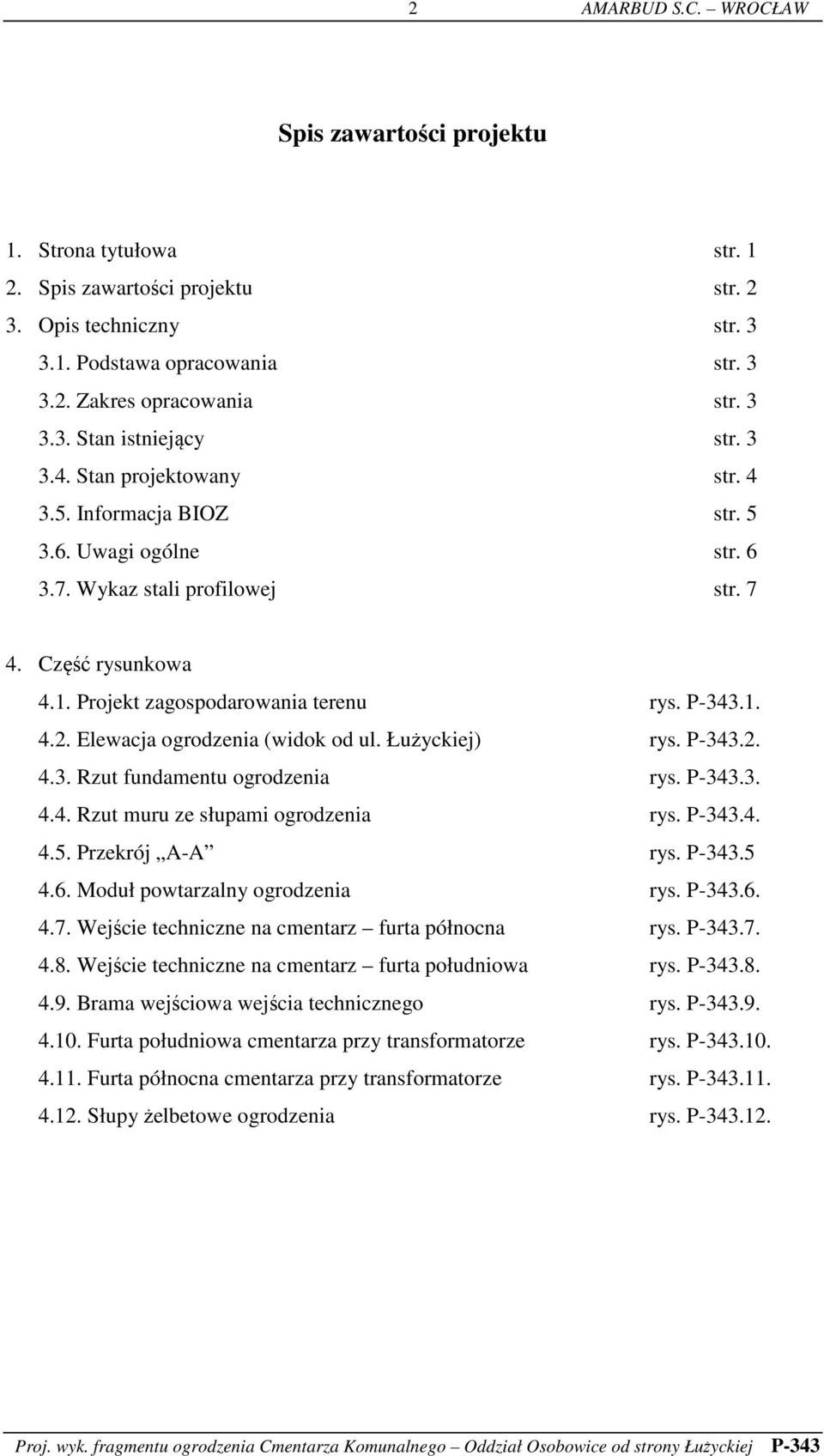

1 2 Spis zawartości projektu 1. Strona tytułowa str Spis zawartości projektu str Opis techniczny str Podstawa opracowania str Zakres opracowania str Stan istniejący str Stan projektowany str Informacja BIOZ str Uwagi ogólne str Wykaz stali profilowej str Część rysunkowa 4.1. Projekt zagospodarowania terenu rys. P Elewacja ogrodzenia (widok od ul. Łużyckiej) rys. P Rzut fundamentu ogrodzenia rys. P Rzut muru ze słupami ogrodzenia rys. P Przekrój A-A rys. P Moduł powtarzalny ogrodzenia rys. P Wejście techniczne na cmentarz furta północna rys. P Wejście techniczne na cmentarz furta południowa rys. P Brama wejściowa wejścia technicznego rys. P Furta południowa cmentarza przy transformatorze rys. P Furta północna cmentarza przy transformatorze rys. P Słupy żelbetowe ogrodzenia rys. P

Elewacja ogrodzenia (widok od ul. Łużyckiej) rys. P-343.2. 4.3. Rzut fundamentu ogrodzenia rys. P-343.3. 4.4. Rzut muru ze słupami ogrodzenia rys. P-343.4. 4.5. Przekrój A-A rys. P-343.5 4.6.

2 3 3. OPIS TECHNICZNY 3.1. Podstawa opracowania - Umowa nr TT /2011 z dnia pomiędzy Zarządem Cmentarzy Komunalnych, pl. Strzelecki 19/21, Wrocław, a Z.U.P. i R.I. AMARBUD S.C. ul. Bajana 63/6, Wrocław. - Mapa do celów projektowych wykonana przez: USŁUGI GEODEZYJNE Waldemar Jarosz, ul. Dmowskiego 15, Wrocław. - Inwentaryzacja istniejącego ogrodzenia wykonana przez Z.U.P. i R.I. AMARBUD S.C. - Uzgodnienia z Inwestorem w zakresie kształtu i konstrukcji ogrodzenia Zakres opracowania Projekt obejmuje wykonanie nowego fragmentu ogrodzenia Cmentarza Komunalnego oddział Osobowice od strony ul., Łużyckiej tj. od istniejącego nowego słupa ogrodzenia wykonanego z cegły klinkierowej do istniejącego konteneru stacji TRAFO, od stacji TRAFO do istniejącego wejścia technicznego oraz dwa moduły powtarzalne za wejściem technicznym w kierunku północnym. Projekt obejmuje następujące prace budowlane: - demontaż istniejącego ogrodzenia - projekt nowego ogrodzenia z podziałem na moduły - wykopy pod fundament - fundamenty pod słupki ogrodzenia 3.3. Stan istniejący Istniejące ogrodzenie wykonane jest z prefabrykowanych elementów żelbetowych. Słupki rowkowe o wymiarach 12,0 x 15,0 cm i wymiarach 12,0 x 21,0 cm. Wypełnione elementami z płyt o szerokości 50 cm (płyty pełne, ażurowe). Rozstaw elementów co ~ 2,0 m, wysokość ~ 2,0 cm.

- Inwentaryzacja istniejącego ogrodzenia wykonana przez Z.U.P. i R.I. AMARBUD S.C. - Uzgodnienia z Inwestorem w zakresie kształtu i konstrukcji ogrodzenia. 3.2.

3 Stan projektowany Charakterystyka rozwiązania projektowego Projekt przewiduje kontynuację ogrodzenia wzdłuż ul. Łużyckiej, zachowując kształt krat oraz murowanych słupów. Na długości nowego fragmentu ogrodzenia zaprojektowano dodatkowe wejście techniczne Moduł ogrodzenia Podstawowy moduł ogrodzenia (trójprzęsłowy) wykonany jest z dwóch słupów murowanych o wym. 51 x 51 cm (w środku trzpień żelbetowy o wym. 27 x 27 cm) i dwóch słupów murowanych o wym. 38 x 38 cm (w środku trzpień żelbetowy o wym. 14 x 14 cm). Wysokość ogrodzenia: 191,5 246 cm. Słupy, dwa przęsła ogrodzenia w pobliżu stacji kontenerowej (rys. P-343.4) i podmurówka wykonane są z egły klinkierowej klasy 35 na zaprawie do klinkieru np. firmy CRH KLINKIER. Do murowania klinkieru powinno się używać gotowych zapraw murarskich. Podstawowym składnikiem zaprawy jest cement portlandzki, płukany piasek pozbawiony frakcji pylastej oraz dodatek trasu (rodzaj tufu wulkanicznego wiążący wodorotlenek wapnia i sole zawarte w cemencie). Po wymurowaniu i wyczyszczeniu spoin z resztek zaprawy dajemy zaprawie murarskiej czas na związanie. Po 4-7 dniach wykonujemy fugowanie z użyciem specjalnie do tego celu przeznaczonej zaprawy do spoinowania. Cegłę spoinuje się za pomocą tzw. kielni spoinówki o szer mm. Aby zabieg ten wykonać poprawnie należy wykonać zaprawę o odpowiedniej konsystencji (gotowe zaprawy do spoinowania). Dobra zaprawa powinna mieć konsystencję mokrej ziemi. Zaprawę wciska się w spoinę za pomocą tzw. spoinówki, szczelnie ją wypełniając. Ważna jest również kolejność- jako pierwsze wypełnia się spoiny poziome, a następnie pionowe. Wykonawca musi zwracać uwagę na odpowiednie dozowanie wody zarobowej do zaprawy. Grubość spoin poziomych i pionowych powinna wynosić min. 8 mm i nie większa od 15 mm. Trzpienie żelbetowe wykonane z betonu C20/25 (B-25) zbrojone stalą A-II (Ø 12) i A-I (Ø 6).

51 x 51 cm (w środku trzpień żelbetowy o wym. 27 x 27 cm) i dwóch słupów murowanych o wym. 38 x 38 cm (w środku trzpień żelbetowy o wym. 14 x 14 cm). Wysokość ogrodzenia: 191,5 246 cm.

4 Fundament i A-I (Ø 6). Zaprojektowano żelbetowy z betonu C 20/25 (B-25), zbrojony stalą A-II (Ø 12) Segmenty ogrodzenia Segmenty ogrodzenia zaprojektowano w postaci stalowych krat złożonych z kwadratowych prętów 20 x 20 mm o rozstawie osiowym 170 mm. Pręty połączone są po obu stronach przyspawanym płaskownikiem 40 x 6 mm. Elementy stalowe wykonane są ze stali profilowej St3SX Wejście techniczne Zaprojektowano w kształcie kraty, ze stali profilowej St3SX. Kratę stanowią pionowe elementy pręty kwadratowe 20 x 20 mm o rozstawie 170 mm oraz elementy poziome: 40x 6 mm Zabezpieczenia antykorozyjne - Izolacja pozioma ławy fundamentowej 2 xpapa na lepiku. - Elementy betonowe powierzchnie betonowe zagłębione w gruncie posmarować 2 x Abizolem R+G. - Elementy stalowe oczyścić do II stopnia czystości, jako gruntowanie zastosować 2 x podkład ftalowy modyfikowany schnący na powietrzu, przeciwrdzewny o symbolu , następnie pomalować 3 x emalią ftalową modyfikowaną o symbolu /054/XXX Zalecana grubość warstw mikrometrów INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Z uwagi na rodzaj wykonywanych prac budowlanych, zgodnie z Dz. U. Nr 120, poz Wykonawca zobowiązany jest wykonać plan bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego Przedmiotem zamierzenia jest przeprowadzenie robót budowlanych związanych z wykonaniem fragmentu ogrodzenia od strony ul. Łużyckiej we Wrocławiu.

Wejście techniczne Zaprojektowano w kształcie kraty, ze stali profilowej St3SX. Kratę stanowią pionowe elementy pręty kwadratowe 20 x 20 mm o rozstawie 170 mm oraz elementy poziome: 40x 6

5 Wykaz istniejących obiektów budowlanych Na przedmiotowej działce znajduje się kontener stacji TRAFO Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. W planie zagospodarowania nie stwierdza się takich elementów Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania Nie przewidziano zagrożeń występujących podczas realizacji robót budowlanych Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych W trakcie realizacji zamierzenia nie stwierdza się możliwości realizacji robót szczególnie niebezpiecznych. Roboty będą bezpośrednio nadzorowane przez kierownika budowy Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. W strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie nie przewiduje się wykonywania robót budowlanych UWAGI OGÓLNE - Roboty budowlano-montażowe należy przeprowadzać zgodnie z warunkami technicznymi, przepisami BHP, p.poż., sanepid. - Wszystkie rozwiązania techniczne związane z określoną technologią należy wykonywać dokładnie wg wytycznych i zaleceń producenta.

Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania Nie przewidziano zagrożeń

6 7 - Wszyscy pracownicy zatrudnieni przy wykonywaniu robót na budowie muszą być przeszkoleni i znać przepisy BHP. - Wyrażam zgodę na nieistotne odstępstwa od zatwierdzonego Projektu, zgodnie z art. 36a, ust. 5 i 6 Prawo Budowlane. - Wykopy prowadzić ręcznie. W miejscu występowania korzeni wykonać fundament mostkowy tzn. belkę żelbetową nad istniejącymi korzeniami.

- Wyrażam zgodę na nieistotne odstępstwa od zatwierdzonego Projektu, zgodnie z art.
