1 ZLECENIODAWCA INWESTYCJA OBIEKT NR PROJEKTU : PEC Sp. z o.o. w Wyszkowie ul. Przemysłowa Wyszków : Modernizacja układu hydraulicznego pompowni głównej : Pompownia główna PEC Wyszków ul. Przemysłowa Wyszków : EP-05/15 T2 PROJEKT WYKONAWCZY MODERNIZACJA POMPOWNI GŁÓWNEJ CZĘŚĆ KONSTRUKCYJNA, MECHANICZNA I TECHNOLOGICZNA Projekt jest przeznaczony do wykorzystania wyłącznie przez PEC Sp. z o.o. w Wyszkowie dla potrzeb modernizacji pompowni wody głównej.. Prawa aurorskie i udostępnianie osobom trzecim zgodnie z warunkami umowy 1/09/2015 Projektował: mgr inż. Krzysztof Borowski Lublin Grudzień 2015

2 SPIS TREŚCI 1 OPIS TECHNICZNY Dane ogólne Przedmiot i zakres opracowania Podstawa opracowania Lokalizacja Normy i normatywy do projektowania Dane szczegółowe Opis stanu istniejącego Opis projektowanych konstrukcji Materiały i zabezpieczenia antykorozyjne Warunki BHP w trakcie montażu i eksploatacji Zalecenia wykonawcze OPIS DO INFORMACJI DOTYCZĄCEJ BIOZ Zakres robót oraz kolejność ich realizacji Wykaz istniejących obiektów budowlanych Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wskazanie przewidywanych zagrożeń podczas realizacji robót budowlanych oraz skala i czas ich wystąpienia Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do robót szczególnie niebezpiecznych Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń OŚWIADCZENIE PROJEKTANTA ZAŁĄCZNIKI Kopia uprawnień projektanta; Zaświadczenie o przynależności do OIIB WYKAZ STALI PROFILOWEJ WYKAZ RYSUNKÓW

3 1 OPIS TECHNICZNY 1.1 Dane ogólne Przedmiot i zakres opracowania. Przedmiotem opracowania są elementy konstrukcyjne podpór rurociągu. Zakres opracowania obejmuje: - Płyty fundamentowe PF1, PF2, PF3 i PF4; - Podpory rurociągu P1-P6 wraz z podporami indywidualnymi na średnice rurociągu Ø273 oraz Ø406,4; Podstawa opracowania Zlecenie inwestora, tj. PEC SP. z o.o. w Wyszkowie, ul. Przemysłowa 4; Dokumentacja techniczna istniejącego obiektu; Wizja lokalna i inwentaryzacja obiektu; Dokumentacja fotograficzna; Obowiązujące w Polsce regulacje prawne, a w szczególności Ustawa z dnia Prawo Budowlane, Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Prawo Ochrony Środowiska, Standardy, normy, normatywy i zasady sztuki budowlanej Lokalizacja Modernizowany układ hydrauliczny pompowni głównej zlokalizowany jest na terenie PEC Wyszków, ul. Przemysłowa 4, Wyszków Normy i normatywy do projektowania PN-EN-1990 Podstawy projektowania konstrukcji. PN-EN Oddziaływania na konstrukcje. Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN Oddziaływania na konstrukcje. Oddziaływania ogólne. Obciążenie śniegiem. PN-EN Oddziaływania na konstrukcje. Oddziaływania ogólne. Oddziaływania wiatru. PN-EN Projektowanie konstrukcji stalowych. Reguły ogólne i reguły dla budynków. PN-EN Projektowanie konstrukcji stalowych. Wieże, maszty i kominy. PN-EN Projektowanie konstrukcji z betonu. Reguły ogólne i reguły dla budynków. 3

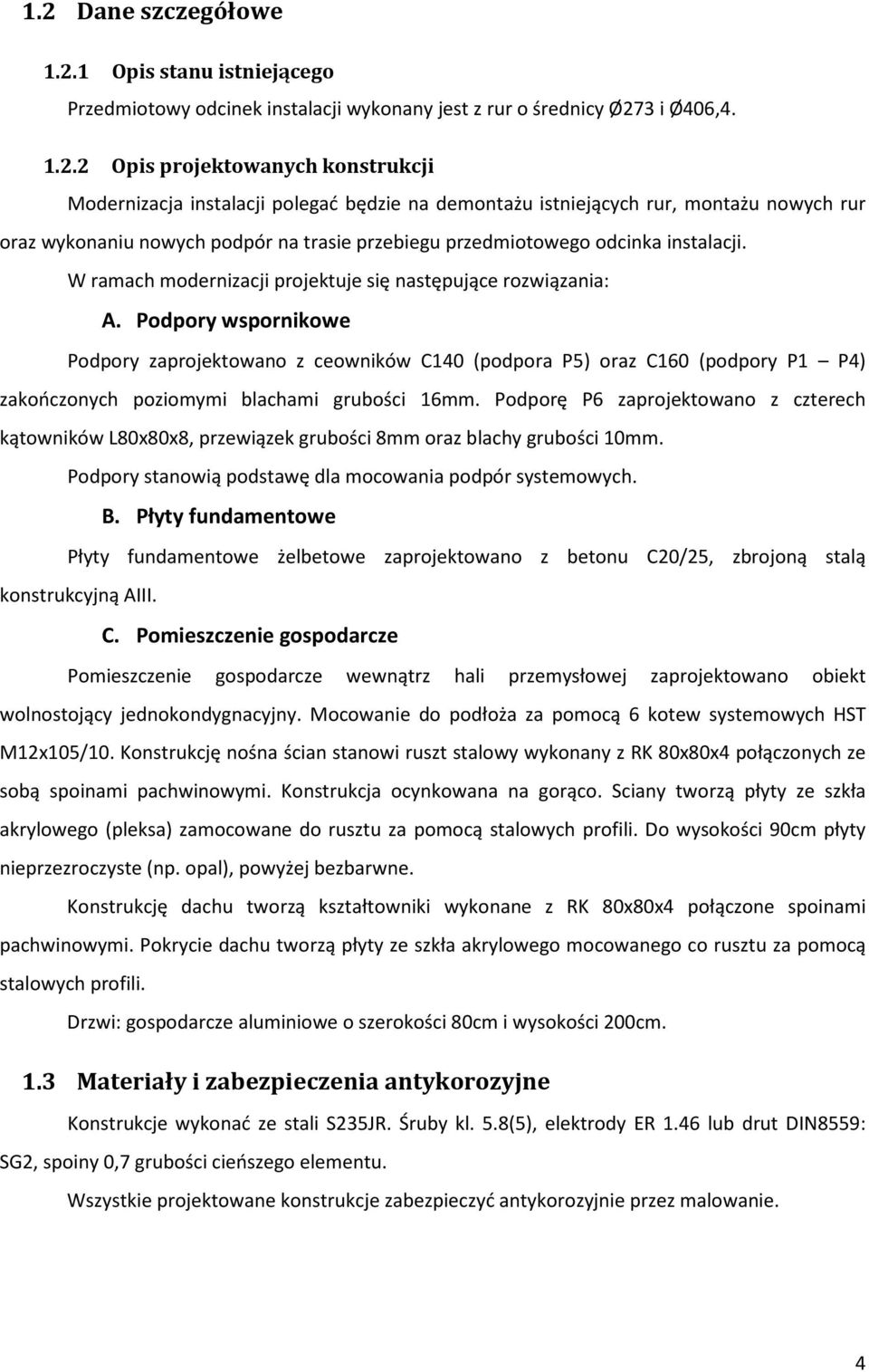

4 1.2 Dane szczegółowe Opis stanu istniejącego Przedmiotowy odcinek instalacji wykonany jest z rur o średnicy Ø273 i Ø406, Opis projektowanych konstrukcji Modernizacja instalacji polegać będzie na demontażu istniejących rur, montażu nowych rur oraz wykonaniu nowych podpór na trasie przebiegu przedmiotowego odcinka instalacji. W ramach modernizacji projektuje się następujące rozwiązania: A. Podpory wspornikowe Podpory zaprojektowano z ceowników C140 (podpora P5) oraz C160 (podpory P1 P4) zakończonych poziomymi blachami grubości 16mm. Podporę P6 zaprojektowano z czterech kątowników L80x80x8, przewiązek grubości 8mm oraz blachy grubości 10mm. Podpory stanowią podstawę dla mocowania podpór systemowych. B. Płyty fundamentowe Płyty fundamentowe żelbetowe zaprojektowano z betonu C20/25, zbrojoną stalą konstrukcyjną AIII. C. Pomieszczenie gospodarcze Pomieszczenie gospodarcze wewnątrz hali przemysłowej zaprojektowano obiekt wolnostojący jednokondygnacyjny. Mocowanie do podłoża za pomocą 6 kotew systemowych HST M12x105/10. Konstrukcję nośna ścian stanowi ruszt stalowy wykonany z RK 80x80x4 połączonych ze sobą spoinami pachwinowymi. Konstrukcja ocynkowana na gorąco. Sciany tworzą płyty ze szkła akrylowego (pleksa) zamocowane do rusztu za pomocą stalowych profili. Do wysokości 90cm płyty nieprzezroczyste (np. opal), powyżej bezbarwne. Konstrukcję dachu tworzą kształtowniki wykonane z RK 80x80x4 połączone spoinami pachwinowymi. Pokrycie dachu tworzą płyty ze szkła akrylowego mocowanego co rusztu za pomocą stalowych profili. Drzwi: gospodarcze aluminiowe o szerokości 80cm i wysokości 200cm. 1.3 Materiały i zabezpieczenia antykorozyjne Konstrukcje wykonać ze stali S235JR. Śruby kl. 5.8(5), elektrody ER 1.46 lub drut DIN8559: SG2, spoiny 0,7 grubości cieńszego elementu. Wszystkie projektowane konstrukcje zabezpieczyć antykorozyjnie przez malowanie. 4

5 1.4 Warunki BHP w trakcie montażu i eksploatacji W trakcie montażu i eksploatacji konstrukcji pracownicy przystępujący do pracy na wysokości powinni być do ww. robót przeszkoleni. Każdy pracownik powinien znać przepisy i zasady bezpieczeństwa i higieny pracy. Pracownicy pracujący na wysokości powinni posiadać aktualne badania lekarskie oraz uprawnienia do pracy na wysokości i wyposażeni powinni być w szelki i kaski ochronne. Zgodnie z Rozporządzeniem MSW z dnia r. w sprawie ochrony ppoż. budynków i innych obiektów budowlanych i terenów (Dz. U. Nr 92 poz. 460) projekt niniejszy nie wymaga uzgodnienia pod względem zgodności z wymaganiami ochrony przeciwpożarowej. Całość robót wykonać pod nadzorem osoby uprawnionej oraz zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych i przy zachowaniu obowiązujących przepisów BHP. 1.5 Zalecenia wykonawcze Przed przystąpieniem do wykonania robót związanych z montażem konstrukcji, należy sprawdzić wymiary w naturze i dokładnie zlokalizować wszystkie konstrukcje oraz sprawdzić zgodność ich ustawienia z wymaganiami technologicznymi. Dokonać należy analizy warunków montażu poszczególnych elementów z uwzględnieniem istniejącego wyposażenia i uwzględnić te warunki podczas prowadzenia prac. W razie stwierdzenia podczas montażu niezgodności stanu faktycznego konstrukcji istniejącej z danymi zawartymi w niniejszym opracowaniu, należy powiadomić autorów opracowania w celu dokonania niezbędnych korekt. Przyjęte rozwiązania projektowe mogą być zmienione przez projektanta w ramach nadzoru autorskiego z uwzględnieniem zobowiązań wynikających z przepisów prawa budowlanego oraz z praw osób trzecich Mgr inż. Krzysztof Borowski Upr bud. 297/Lb/2000 5

6 2 OPIS DO INFORMACJI DOTYCZĄCEJ BIOZ Opis dla projektu modernizacji układu hydraulicznego pompowni głównej. 2.1 Zakres robót oraz kolejność ich realizacji. Demontaż istniejącego rurociągu; Wykonanie płyt fundamentowych; Montaż projektowanych podpór; Malowanie konstrukcji podpór; Montaż projektowanego rurociągu; Uzupełnienie malowania konstrukcji podpór. 2.2 Wykaz istniejących obiektów budowlanych Instalacje techniczno-technologiczne. 2.3 Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Nie występują. 2.4 Wskazanie przewidywanych zagrożeń podczas realizacji robót budowlanych oraz skala i czas ich wystąpienia Dźwiganie ciężarów: podczas przenoszenia ciężkich przedmiotów zagrożenie średnie występujące przez cały czas trwania budowy; Potknięcie, upadek: podczas przemieszczania się na terenie budowy drogach komunikacyjnych, zagrożenie średnie, występujące przez cały czas trwania budowy; Porażenie prądem elektrycznym: w trakcie obsługi urządzeń i narzędzi elektrycznych, zagrożenie duże; Zagrożenia wynikające ze złej, nieprawidłowej obsługi maszyn, narzędzi i urządzeń lub z ich niesprawności zagrożenie duże, występujące podczas użytkowania maszyn, narzędzi i urządzeń na terenie placu budowy. 6

7 2.5 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do robót szczególnie niebezpiecznych Instruktaż pracowników należ przeprowadzić zgodnie z Rozporządzeniem Ministra Gospodarki i Pracy z dn. 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 180 poz. 1860) oraz zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401). Kadra inżynieryjno-techniczna powinna ukończyć podstawowe i okresowe kursy w zakresie BHP dla osób kierujących pracownikami. Przed przystąpieniem do realizacji robót kierownictwo powinno przeprowadzić instruktaż pracowników na placu budowy ze wskazaniem miejsc i robót szczególnie niebezpiecznych. 2.6 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Wszelkie środki zapobiegające niebezpieczeństwom podczas prowadzenia robót branży budowlanej muszą być zgodne z właściwymi przepisami w tym zakresie. Nie przewiduje się odstępstwa od tych przepisów ani nie ustala się specjalnych wymagań nie objętych przepisami. Kierownik budowy lub inna uprawniona osoba zobowiązana jest do sporządzenia planu bezpieczeństwa i ochrony zdrowia (Planu BIOZ) dla inwestycji w oparciu o niniejszą informację Mgr inż. Krzysztof Borowski Upr bud. 297/Lb/2000 7

8 3 OŚWIADCZENIE PROJEKTANTA Projekt budowlany modernizacji układu hydraulicznego pompowni głównej, zlokalizowanej na terenie PEC Wyszków, ul. Przemysłowa 4, Wyszków, został sporządzony i zweryfikowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Mgr inż. Krzysztof Borowski Upr bud. 297/Lb/2000 8

9 4 ZAŁĄCZNIKI 4.1 Kopia uprawnień projektanta; 4.2 Zaświadczenie o przynależności do OIIB. 9

10 10

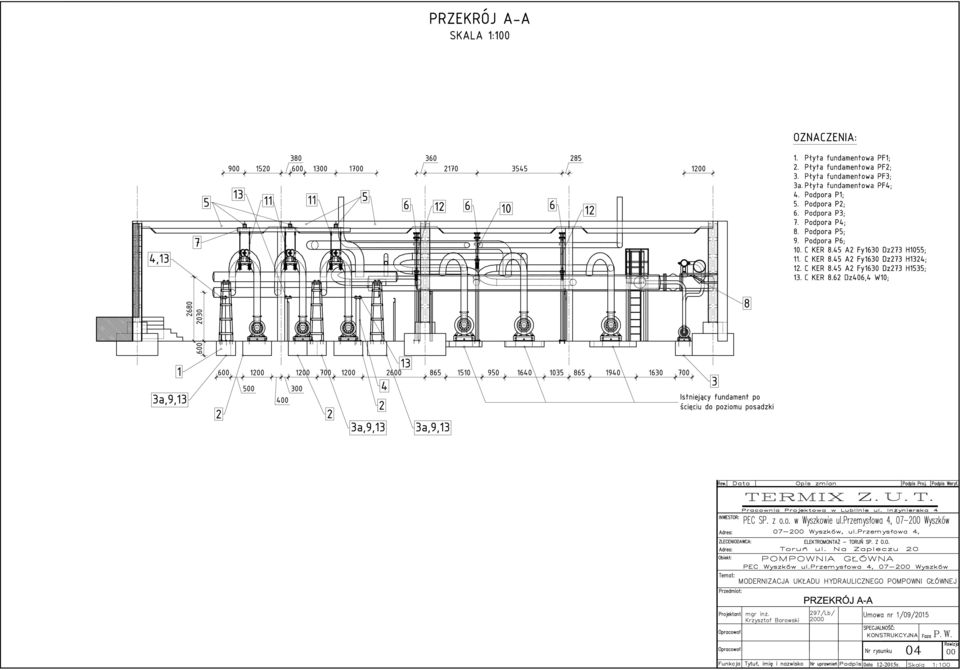

11 5 WYKAZ STALI PROFILOWEJ 6 WYKAZ RYSUNKÓW 1. Schemat rozmieszczenia konstrukcji: aksonometria A-1; 2. Schemat rozmieszczenia konstrukcji: aksonometria A-2; 3. Widok z góry; 4. Przekrój A-A; 5. Przekrój B-B; 6. Przekrój C-C; 7. Przekrój D-D; 8. Pomieszczenie gospodarcze; 9. Posadzka w pomieszczeniu pompowni; 11
