1 ZAWARTOŚĆ OPRACOWANIA - Warunki przebudowy sieci elektroenergetycznej, - Wypis działek, - Uzgodnienia, - Opis techniczny, - Wykaz materiałów i prefabrykatów, - Informacja o bezpieczeństwie i ochronie zdrowia - Rysunki : Nr 1 - Plan sytuacyjny w skali 1 : 250 Nr 2 - schemat przebudowy sieci elektroenergetycznej,

prefabrykatów, - Informacja o bezpieczeństwie i ochronie zdrowia - Rysunki :

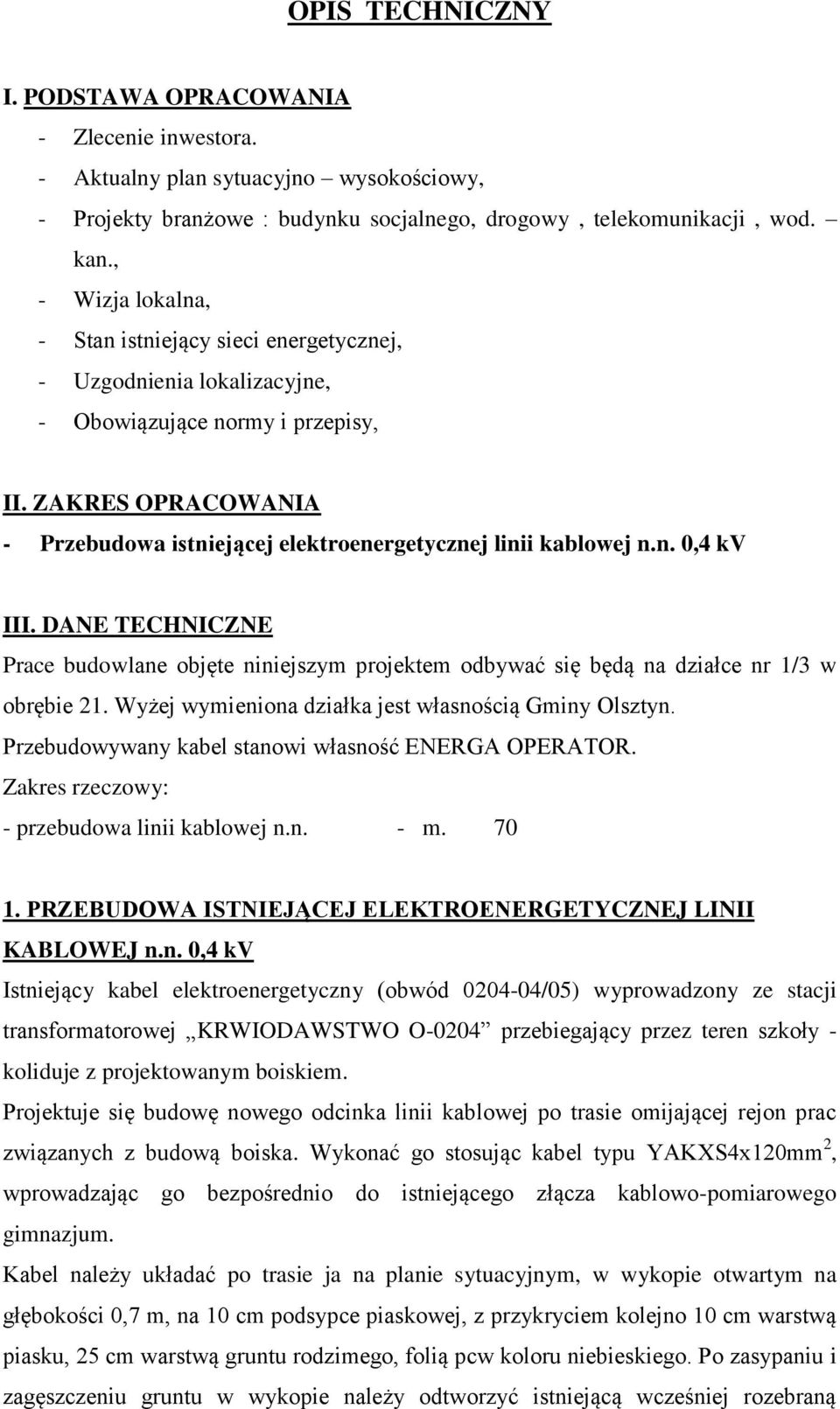

2 OPIS TECHNICZNY I. PODSTAWA OPRACOWANIA - Zlecenie inwestora. - Aktualny plan sytuacyjno wysokościowy, - Projekty branżowe : budynku socjalnego, drogowy, telekomunikacji, wod. kan., - Wizja lokalna, - Stan istniejący sieci energetycznej, - Uzgodnienia lokalizacyjne, - Obowiązujące normy i przepisy, II. ZAKRES OPRACOWANIA - Przebudowa istniejącej elektroenergetycznej linii kablowej n.n. 0,4 kv III. DANE TECHNICZNE Prace budowlane objęte niniejszym projektem odbywać się będą na działce nr 1/3 w obrębie 21. Wyżej wymieniona działka jest własnością Gminy Olsztyn. Przebudowywany kabel stanowi własność ENERGA OPERATOR. Zakres rzeczowy: - przebudowa linii kablowej n.n. - m PRZEBUDOWA ISTNIEJĄCEJ ELEKTROENERGETYCZNEJ LINII KABLOWEJ n.n. 0,4 kv Istniejący kabel elektroenergetyczny (obwód /05) wyprowadzony ze stacji transformatorowej KRWIODAWSTWO O-0204 przebiegający przez teren szkoły - koliduje z projektowanym boiskiem. Projektuje się budowę nowego odcinka linii kablowej po trasie omijającej rejon prac związanych z budową boiska. Wykonać go stosując kabel typu YAKXS4x120mm 2, wprowadzając go bezpośrednio do istniejącego złącza kablowo-pomiarowego gimnazjum. Kabel należy układać po trasie ja na planie sytuacyjnym, w wykopie otwartym na głębokości 0,7 m, na 10 cm podsypce piaskowej, z przykryciem kolejno 10 cm warstwą piasku, 25 cm warstwą gruntu rodzimego, folią pcw koloru niebieskiego. Po zasypaniu i zagęszczeniu gruntu w wykopie należy odtworzyć istniejącą wcześniej rozebraną

ZAKRES OPRACOWANIA - Przebudowa istniejącej elektroenergetycznej linii kablowej n.n. 0,4 kv III.

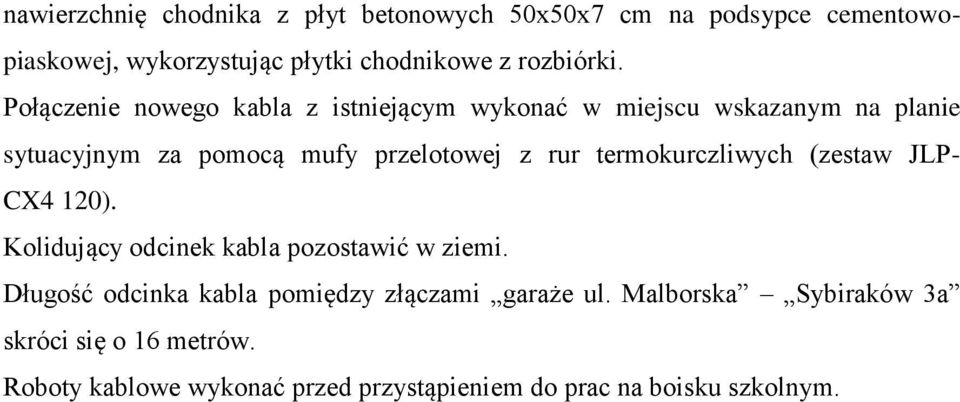

3 nawierzchnię chodnika z płyt betonowych 50x50x7 cm na podsypce cementowopiaskowej, wykorzystując płytki chodnikowe z rozbiórki. Połączenie nowego kabla z istniejącym wykonać w miejscu wskazanym na planie sytuacyjnym za pomocą mufy przelotowej z rur termokurczliwych (zestaw JLP- CX4 120). Kolidujący odcinek kabla pozostawić w ziemi. Długość odcinka kabla pomiędzy złączami garaże ul. Malborska Sybiraków 3a skróci się o 16 metrów. Roboty kablowe wykonać przed przystąpieniem do prac na boisku szkolnym.

Połączenie nowego kabla z istniejącym wykonać w miejscu wskazanym na planie sytuacyjnym za pomocą mufy przelotowej z rur

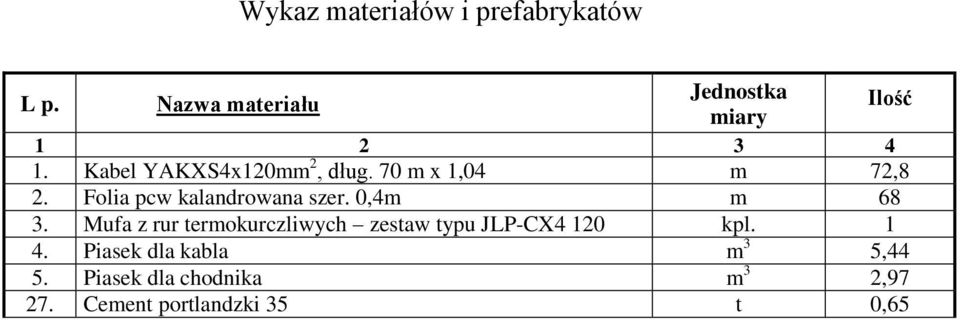

4 Wykaz materiałów i prefabrykatów L p. Nazwa materiału Jednostka miary Ilość Kabel YAKXS4x120mm 2, dług. 70 m x 1,04 m 72,8 2. Folia pcw kalandrowana szer. 0,4m m Mufa z rur termokurczliwych zestaw typu JLP-CX4 120 kpl Piasek dla kabla m 3 5,44 5. Piasek dla chodnika m 3 2, Cement portlandzki 35 t 0,65

70 m x 1,04 m 72,8 2. Folia pcw kalandrowana szer. 0,4m m 68 3.

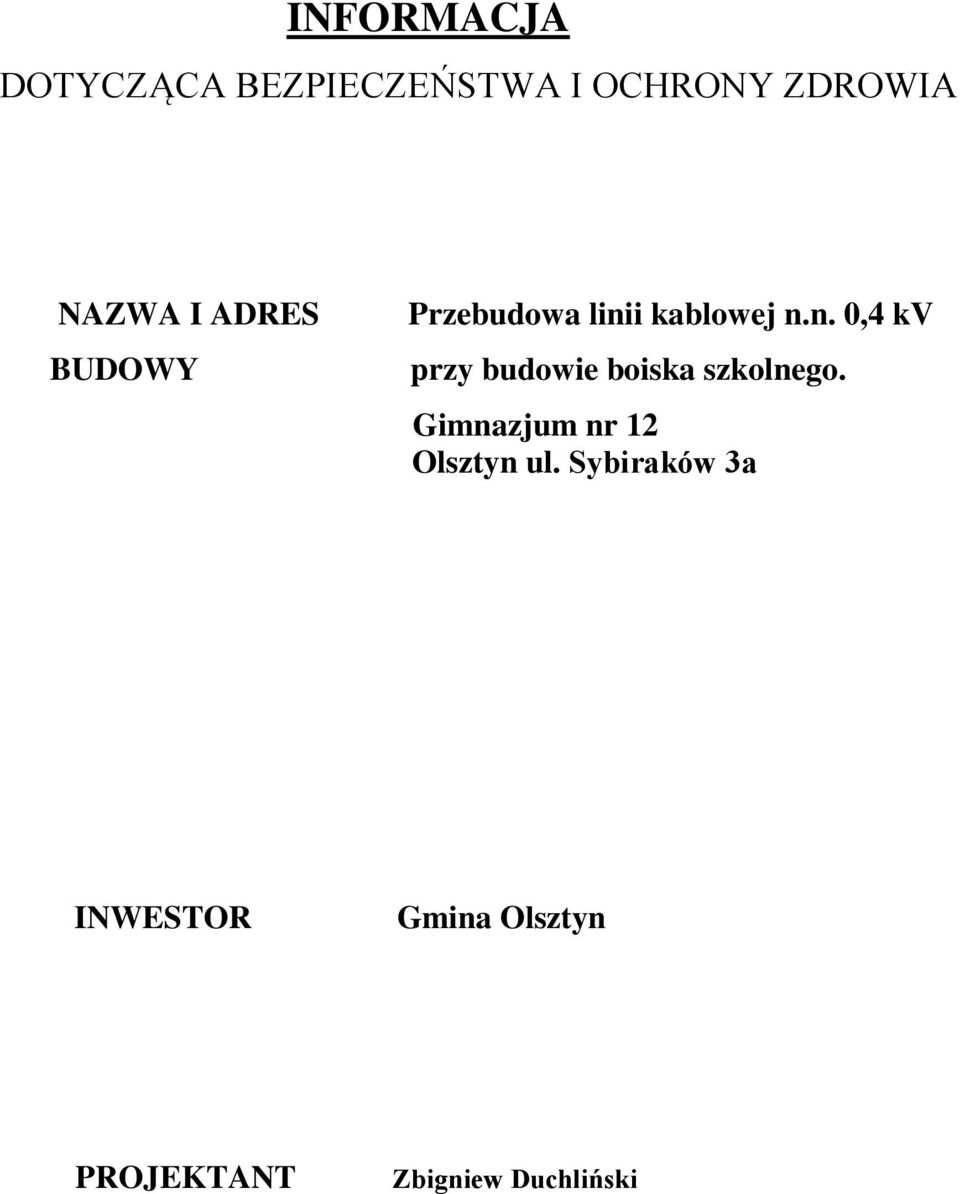

5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA I ADRES BUDOWY Przebudowa linii kablowej n.n. 0,4 kv przy budowie boiska szkolnego. Gimnazjum nr 12 Olsztyn ul. Sybiraków 3a INWESTOR Gmina Olsztyn PROJEKTANT Zbigniew Duchliński

i kablowej n.n. 0,4 kv przy budowie boiska szkolnego.

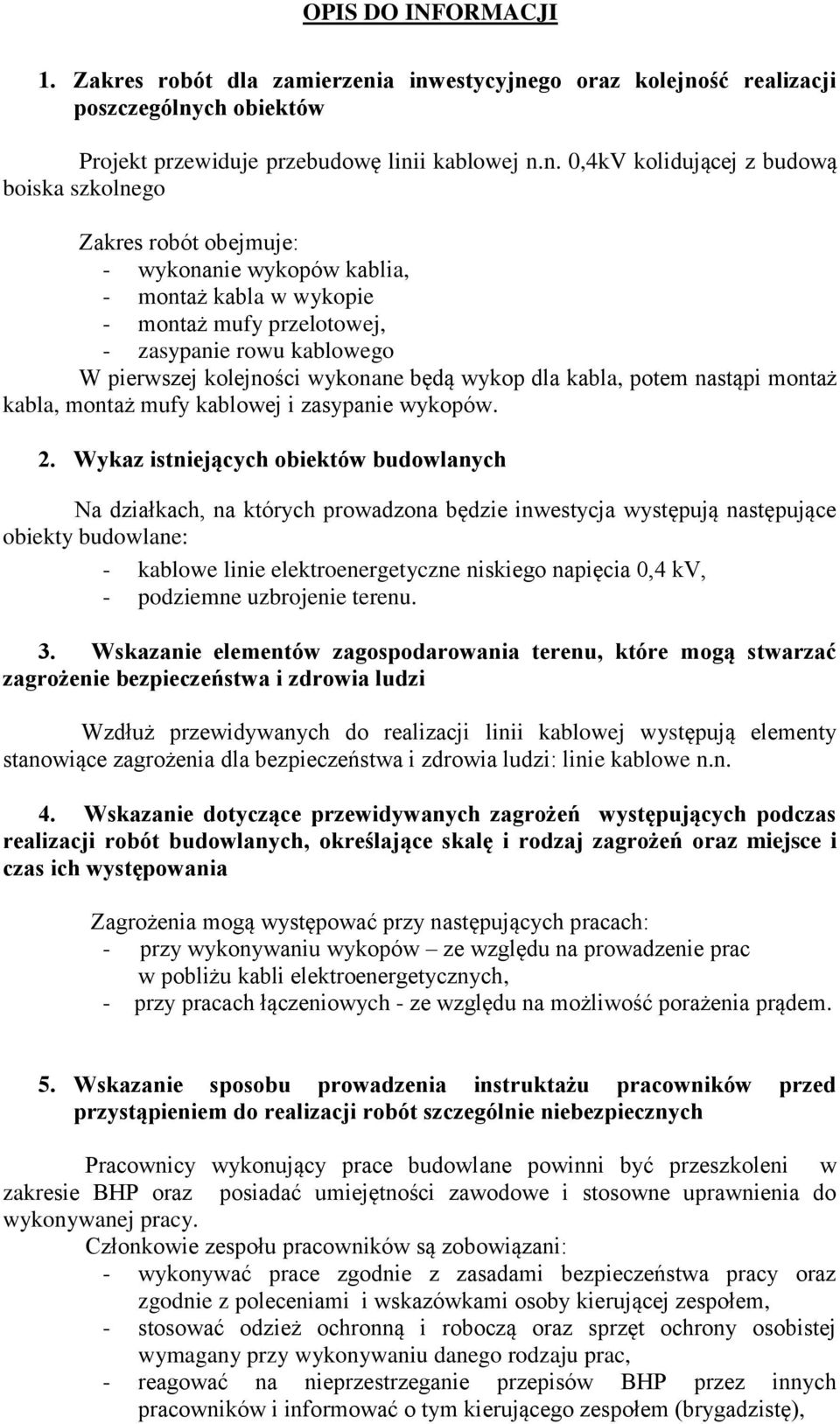

6 OPIS DO INFORMACJI 1. Zakres robót dla zamierzenia inwestycyjnego oraz kolejność realizacji poszczególnych obiektów Projekt przewiduje przebudowę linii kablowej n.n. 0,4kV kolidującej z budową boiska szkolnego Zakres robót obejmuje: - wykonanie wykopów kablia, - montaż kabla w wykopie - montaż mufy przelotowej, - zasypanie rowu kablowego W pierwszej kolejności wykonane będą wykop dla kabla, potem nastąpi montaż kabla, montaż mufy kablowej i zasypanie wykopów. 2. Wykaz istniejących obiektów budowlanych Na działkach, na których prowadzona będzie inwestycja występują następujące obiekty budowlane: - kablowe linie elektroenergetyczne niskiego napięcia 0,4 kv, - podziemne uzbrojenie terenu. 3. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wzdłuż przewidywanych do realizacji linii kablowej występują elementy stanowiące zagrożenia dla bezpieczeństwa i zdrowia ludzi: linie kablowe n.n. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania Zagrożenia mogą występować przy następujących pracach: - przy wykonywaniu wykopów ze względu na prowadzenie prac w pobliżu kabli elektroenergetycznych, - przy pracach łączeniowych - ze względu na możliwość porażenia prądem. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Pracownicy wykonujący prace budowlane powinni być przeszkoleni w zakresie BHP oraz posiadać umiejętności zawodowe i stosowne uprawnienia do wykonywanej pracy. Członkowie zespołu pracowników są zobowiązani: - wykonywać prace zgodnie z zasadami bezpieczeństwa pracy oraz zgodnie z poleceniami i wskazówkami osoby kierującej zespołem, - stosować odzież ochronną i roboczą oraz sprzęt ochrony osobistej wymagany przy wykonywaniu danego rodzaju prac, - reagować na nieprzestrzeganie przepisów BHP przez innych pracowników i informować o tym kierującego zespołem (brygadzistę),

wykopów kablia, - montaż kabla w wykopie - montaż mufy przelotowej, - zasypanie rowu kablowego W pierwszej kolejności wykonane będą wykop dla kabla, potem nastąpi montaż kabla, montaż mufy kablowej i

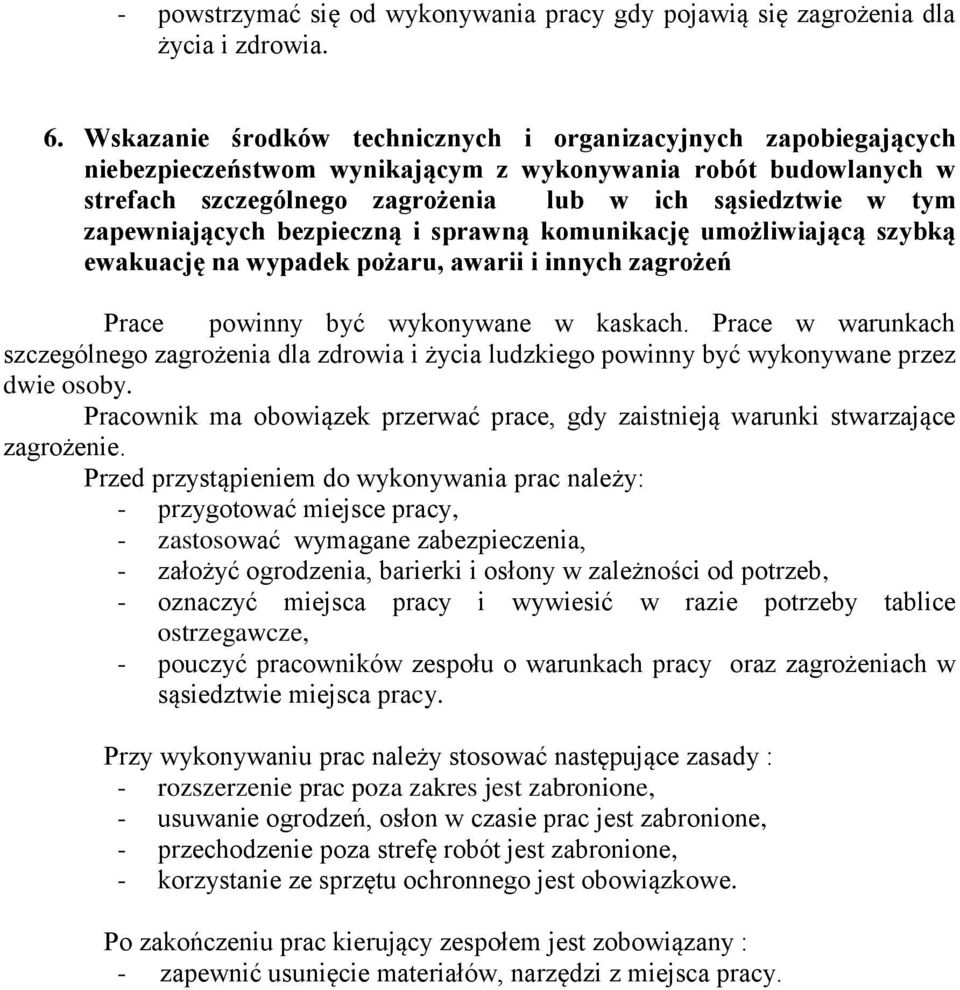

7 - powstrzymać się od wykonywania pracy gdy pojawią się zagrożenia dla życia i zdrowia. 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Prace powinny być wykonywane w kaskach. Prace w warunkach szczególnego zagrożenia dla zdrowia i życia ludzkiego powinny być wykonywane przez dwie osoby. Pracownik ma obowiązek przerwać prace, gdy zaistnieją warunki stwarzające zagrożenie. Przed przystąpieniem do wykonywania prac należy: - przygotować miejsce pracy, - zastosować wymagane zabezpieczenia, - założyć ogrodzenia, barierki i osłony w zależności od potrzeb, - oznaczyć miejsca pracy i wywiesić w razie potrzeby tablice ostrzegawcze, - pouczyć pracowników zespołu o warunkach pracy oraz zagrożeniach w sąsiedztwie miejsca pracy. Przy wykonywaniu prac należy stosować następujące zasady : - rozszerzenie prac poza zakres jest zabronione, - usuwanie ogrodzeń, osłon w czasie prac jest zabronione, - przechodzenie poza strefę robót jest zabronione, - korzystanie ze sprzętu ochronnego jest obowiązkowe. Po zakończeniu prac kierujący zespołem jest zobowiązany : - zapewnić usunięcie materiałów, narzędzi z miejsca pracy.

zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Prace powinny być wykonywane w kaskach.
