1 NAZWA : Budowa Siedziby Placówki Terenowej Kasy Rolniczego Ubezpieczenia Społecznego Lipno, ul. Wyszyńskiego 8a, dz. nr 203/4 obręb 14 PROJEKT WYKONAWCZY ELEMENTY MAŁEJ ARCHITEKTURY INWESTOR : Kasa Rolniczego Ubezpieczenia Społecznego Bydgoszcz, ul. Wyczółkowskiego 22 JEDNOSTKA PROJEKTOWA Projektowanie, Nadzór Budowlany, Wyceny -inż. Beata Obielecka Włocławek, ul.toruńska 53B/25 PROJEKTOWAŁ: 1 Waldemar Skoczylas inż. budownictwa upr.nr WBPP-AN /107//82 Wk KUP/BO/2261/01 konstrukcja Włocławek, dnia 15 grudzień 2010 r NR 1

Wyczółkowskiego 22 JEDNOSTKA PROJEKTOWA Projektowanie, Nadzór Budowlany, Wyceny -inż. Beata Obielecka Włocławek, ul.

2 2 WYKAZ ELEMENTÓW MAŁEJ ARCHITEKTURY 1.Pergola śmietnikowa 2.Ogrodzenie terenu 3.Zagospodarowowanie terenu zielenią

3 3 PERGOLA ŚMIETNIKOWA Zawartość opracowania 1. Spis treści str.3 2. Opis techniczny do projektu wykonawczego str.4 3. Rysunki; 1.Projekt zagospodarowania terenu skala 1:250 2.Rzut fundamentów, rzut przyziemia, rzut dachu,przekrój A-A, elewacje, konstrukcja dachu skala 1: 50

Projekt zagospodarowania terenu skala 1:250 2.

4 4 OPIS TECHNICZNY do projektu wykonawczego pergoli śmietnikowej dla siedziby Placówki Terenowej Kasy Rolniczego Ubezpieczenia Społecznego w Lipnie. 1. Inwestor: Kasa Rolniczego Ubezpieczenia Społecznego Bydgoszcz, ul.wyczółkowskiego Podstawa opracowania - Umowa z Inwestorem - Decyzja o ustaleniu lokalizacji inwestycji cel publicznego z dnia 30 lipca 2010 r.wgk/rg / Mapa sytuacyjno-wysokościowa w skali 1:500 - Projekt zagospodarowania terenu 3.Przedmiot inwestycji Przedmiotem inwestycji jest budowa pergoli śmietnikowej zlokalizowanej w Lipnie przy ul.wyszyńskiego 8 a na terenie działki nr 203/4 obręb Stan projektowany Projektuje się budowę pergoli śmietnikowej na dwa pojemniki. Pergola otwarta w kierunku południowym, przykryta dachem czterospadowym, odprowadzenie wód deszczowych na teren. Metoda wykonania tradycyjna. 5.Dane techniczne - szerokość 2,0 m - długość 3,0 m - wysokość 1 - pow. zabudowy 6,0 m - kubatura 6.Rozwiązania konstrukcyjno- materiałowe Ławy fundamentowe monolityczne z betonu C 16/20 zbrojone prętami 4o14 ze stali A III, ściany fundamentowe do poziomu + 0,00 z bloczków betonowych. Ściany nadziemia murowane z cegły licówki kl.10 na zaprawie do klinkieru. Wieniec żelbetowy o przekroju 25 x 20 cm zbrojony 4 o 14 ze stali A III stanowi zakończenie ścian nadziemia. W wieńcu osadzić marki stalowe do mocowania słupków stalowych z rury kwadratowej 60x60x4 mm. Między słupkami zamontować siatkę o oczkach 5x5 cm w ramie z kątownika 40x40x4mm oraz drzwi z kątownika 40x40x4 mm z

Podstawa opracowania - Umowa z Inwestorem - Decyzja o ustaleniu lokalizacji inwestycji cel publicznego z dnia 30 lipca 2010 r.

5 5 wypełnieniem siatką metalową o oczkach 5x5 cm. Konstrukcja stalowa dachu mocowana jest do słupków metalowych. Wszystkie elementy metalowe łączyć przez spawanie spoiną a=4 mm. Pokrycie dachu blachodachówką,obróbki blacharskie z blachy powlekanej, rynny i rury spustowe z PCV-kolorystyka jak budynku placówki. Posadzka betonowa na podkładzie betonowym. Wszystkie elementy metalowe malować dwukrotnie farbą antykorozyjną. Wokoło pergoli ułożyć opaskę szerokości 50 cm z płytek chodnikowych 50x50x5 cm ze spadkiem 2% od ścian pergoli. Opracował:

Pokrycie dachu blachodachówką,obróbki blacharskie z blachy powlekanej, rynny i rury spustowe z PCV-kolorystyka jak budynku placówki.

6 6 OGRODZENIE Zawartość opracowania 1.Spis treści str. 2.Opis techniczny do projektu wykonawczego str. 3.Rysunki; 1.Lokalizacja ogrodzenia skala 1:250 2.Przęsła ogrodzeniowe z bramą skala 1: 25

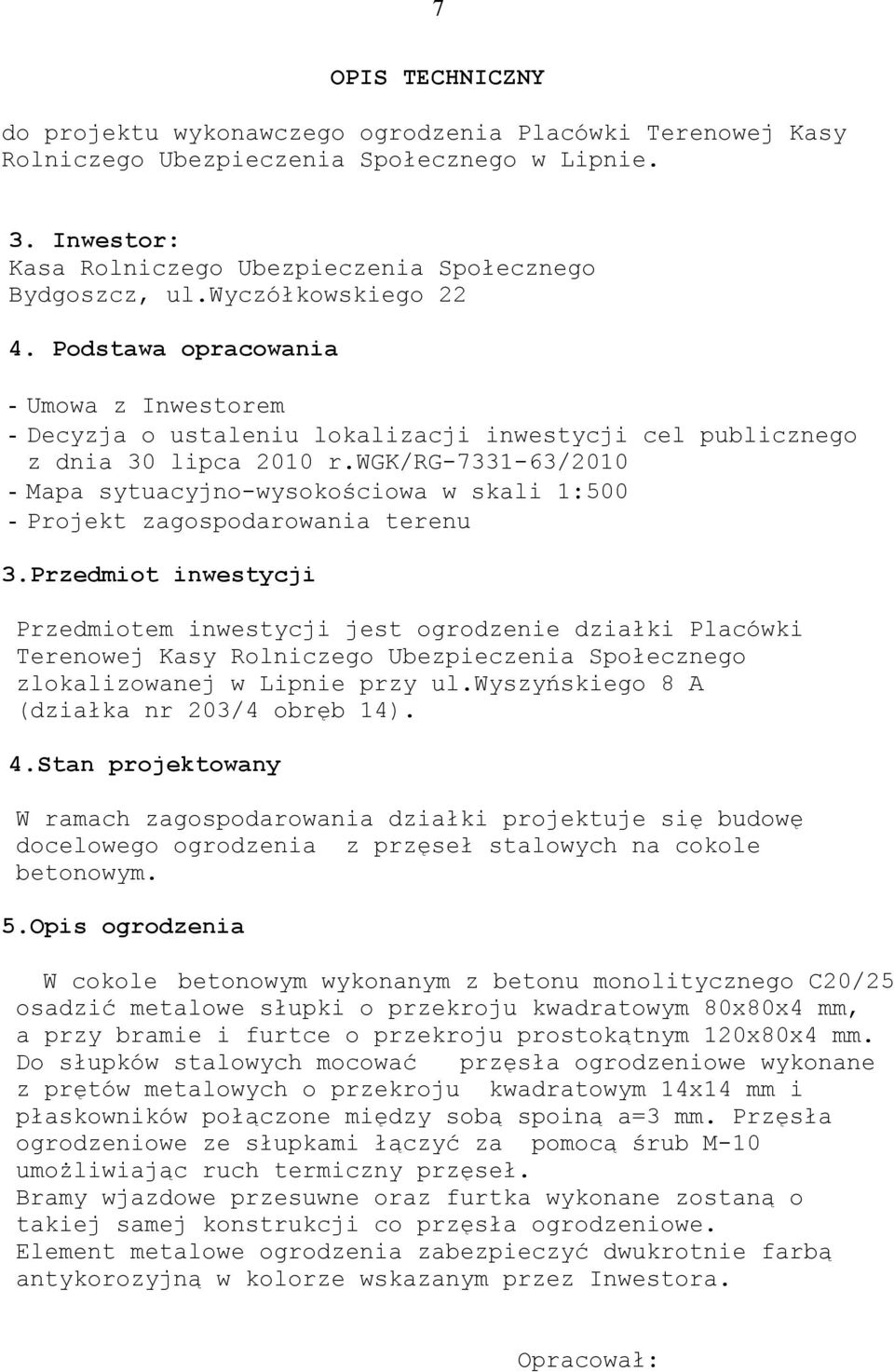

7 7 OPIS TECHNICZNY do projektu wykonawczego ogrodzenia Placówki Terenowej Kasy Rolniczego Ubezpieczenia Społecznego w Lipnie. 3. Inwestor: Kasa Rolniczego Ubezpieczenia Społecznego Bydgoszcz, ul.wyczółkowskiego Podstawa opracowania - Umowa z Inwestorem - Decyzja o ustaleniu lokalizacji inwestycji cel publicznego z dnia 30 lipca 2010 r.wgk/rg / Mapa sytuacyjno-wysokościowa w skali 1:500 - Projekt zagospodarowania terenu 3.Przedmiot inwestycji Przedmiotem inwestycji jest ogrodzenie działki Placówki Terenowej Kasy Rolniczego Ubezpieczenia Społecznego zlokalizowanej w Lipnie przy ul.wyszyńskiego 8 A (działka nr 203/4 obręb 14). 4.Stan projektowany W ramach zagospodarowania działki projektuje się budowę docelowego ogrodzenia z przęseł stalowych na cokole betonowym. 5.Opis ogrodzenia W cokole betonowym wykonanym z betonu monolitycznego C20/25 osadzić metalowe słupki o przekroju kwadratowym 80x80x4 mm, a przy bramie i furtce o przekroju prostokątnym 120x80x4 mm. Do słupków stalowych mocować przęsła ogrodzeniowe wykonane z prętów metalowych o przekroju kwadratowym 14x14 mm i płaskowników połączone między sobą spoiną a=3 mm. Przęsła ogrodzeniowe ze słupkami łączyć za pomocą śrub M-10 umożliwiając ruch termiczny przęseł. Bramy wjazdowe przesuwne oraz furtka wykonane zostaną o takiej samej konstrukcji co przęsła ogrodzeniowe. Element metalowe ogrodzenia zabezpieczyć dwukrotnie farbą antykorozyjną w kolorze wskazanym przez Inwestora. Opracował:

wgk/rg-7331-63/2010 - Mapa sytuacyjno-wysokościowa w skali 1:500 - Projekt zagospodarowania terenu 3.

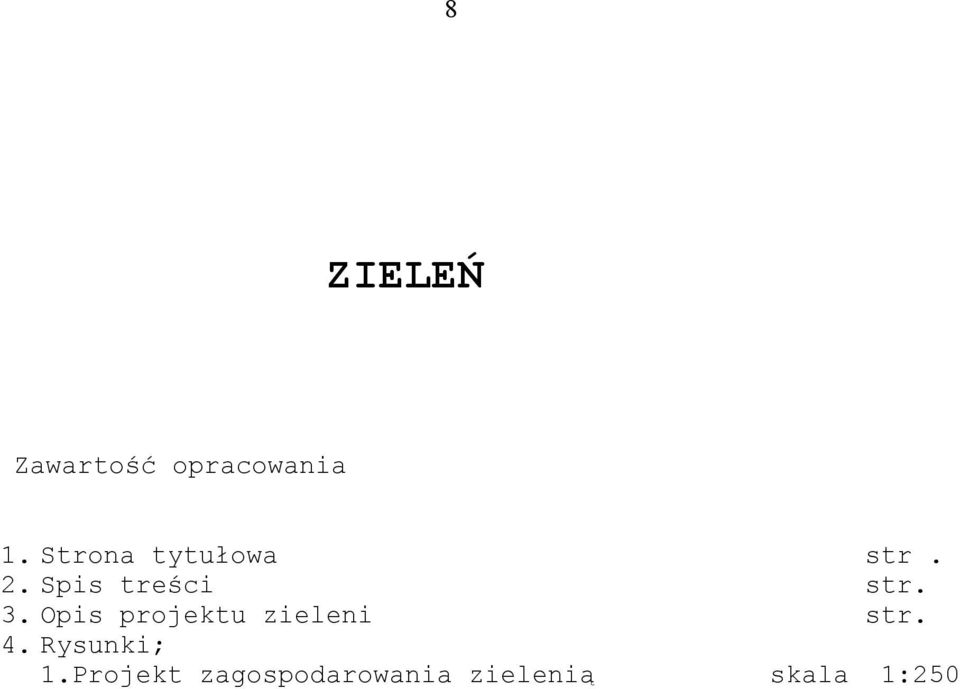

8 8 ZIELEŃ Zawartość opracowania 1. Strona tytułowa str. 2. Spis treści str. 3. Opis projektu zieleni str. 4. Rysunki; 1.Projekt zagospodarowania zielenią skala 1:250

9 9 OPIS PROJEKTU ZIELENI 1. Zakres opracowania Opracowanie obejmuje projekt zagospodarowania zielenią terenu związanego z siedzibą Placówki Terenowej Kasy Rolniczego Ubezpieczenia Społecznego w Lipnie. 2.Lokalizacja obiektu Placówka Terenowej Kasy Rolniczego Ubezpieczenia Społecznego zlokalizowana została w Lipnie przy ul. Wyszyńskiego 8A na terenie działki nr 204/4 obręb Założenia projektowe Teren podlegający opracowaniu będzie zdegradowany w wyniku prowadzenia robót budowlanych. Kompozycję zieleni oparto na układzie komunikacyjnym zaprojektowanych ciągów pieszo-jezdnych oraz miejsc postojowych. 4.Program zagospodarowania Program zagospodarowania obejmuje założenie trawników. Rodzime podłoże to grunt w części zdewastowany o niewielkiej zawartości składników pokarmowych. W związku z powyższym istnieje konieczność humusowania powierzchni na której zostanie wysiana trawa. Warstwa humusu tzn. ziemi urodzajnej nie powinna być mniejsza niż 15 cm z zachowaniem rzędnej projektowanego terenu. W trakcie wykonywania wymiany gruntu należy zwrócić uwagę aby tereny zielone położone przy ciągach pieszych usytuować nieco poniżej tych ciągów co pozwoli na samoczynny spływ wody na zieleńce. Natomiast trawniki sąsiadujące z ciągami jezdnymi usytuować lekko powyżej tych jezdni co ograniczy spływanie zanieczyszczonych wód opadowych. Teren pod trawniki powinien być uporządkowany wolny od kamieni,gruzu i resztek budowlanych. Gleba pod trawniki powinna być przekopana, dokładnie wyrównana i wałowana. Nasiona trawy można wysiewać dopiero po kilku dniach od zakończenia robót przygotowawczych z uwagi na naturalne uformowanie się podłoża. Termin wysiewu przy zastosowaniu zraszania obejmuje okres od połowy kwietnia do połowy września. Korzystne jest aby bezpośrednio przed siewem gleba była wilgotna. Nasiona trawy powinny być odporne na zasolenie i opary paliw. Podaną na opakowaniu normę wysiewu należy zwiększyć o około 20% z uwagi na wywiewanie nasion,wyjadanie przez ptaki oraz wymywanie w czasie podlewania. Bezpośrednio po siewie nasion należy lekko na głębokość ca 3cm je przykryć poprzez delikatne zgrabienie, a następnie uwałować. Kolejną czynnością jest zraszanie.

Założenia projektowe Teren podlegający opracowaniu będzie zdegradowany w wyniku prowadzenia robót budowlanych.

10 10 Od systematyczności tego zabiegu zależy efekt całego przedsięwzięcia. W początkowym okresie tz. do pierwszego koszenia niezbędne jest dwukrotne podlewanie w ciągu ciepłego bezdeszczowego dnia. Pierwsze koszenie należy wykonać kiedy trawa osiągnie wysokość 5-8 cm. Następne koszenie należy wykonać po dni w zależności od warunków pogodowych mający istotny wpływ na tempo wzrostu. W czasie sezonu wegetacyjnego konieczne jest dwukrotne zasilenie trawnika nawozami mineralnymi. Nawozy mineralne stosuje się zawsze po skoszeniu murawy. Ostateczne koszenie należy wykonać nie później niż w połowie października. Późniejsze koszenie powoduje przemarzanie kolanka źdźbła trawy a w efekcie przemarznięcie roślin. Opracował:

Następne koszenie należy wykonać po 10-14 dni w zależności od warunków pogodowych mający istotny wpływ na tempo wzrostu.
