1 PROJEKT BUDOWLANY BUDOWY ALTAN ŚMIETNIKOWYCH DLA BUDYNKÓW PRZY UL. PAWIEJ I DZIELNEJ 74 Branża: konstrukcyjno budowlana Inwestor: Zakład Gospodarowania Nieruchomościami Dzielnicy Wola m. st. Warszawa ul. Bema Warszawa Autor opracowania: mgr inż. Bogusław Jaźwiński Warszawa czerwiec

2 Spis zawartości opracowania I Opis techniczny II. III. Plan bezpieczeństwa i ochrony zdrowia Rysunki budowlane 1. Sytuacja 2. Rzuty płyty betonowej dla 3 kontenerów, rzuty ścian 3. Rzut dachu i więźby dachowej. 4.Przekroje śmietnika 5. Elewacja południowa i zachodnia 6. Elewacja północna i wschodnia 7. Rzut płyty fundamentowej dla 2 kontenerów, rzuty ścian 8. Rzuty dachu i więźby dachowej 9. Przekroje 10. Elewacja północna i zachodnia 11. Elewacja południowa i wschodnia 12. Zagospodarowanie terenu 2

3 I Opis techniczny 1. Dane ogólne Nazwa i adres obiektu: Wykonanie 2 altan śmietnikowych( 2 i 3 kontenerowych) dla budynków mieszkalnych oraz wykonanie ogrodzenia systemowego z siatki. Własność: Zakład Gospodarowania Nieruchomościami ul. Bema 70, Warszawa Podstawa opracowania -Umowa na wykonanie dokumentacji - Zlecenie inwestora - Uzgodnienia z inwestorem - Aktualne przepisy i Polskie Normy 2.0 Projekt zagospodarowania działki 1.1. Przedmiot inwestycji. Przedmiotem inwestycji jest wykonanie 2 altan śmietnikowych dla budynków mieszkalnych: 1.przy ul. Pawiej 69 i 71 altana na 3 kontenery. 2. przy ul. Dzielnej 74 altana 2 kontenery. 3. wykonanie ogrodzenia dzielącego obie posesje. 4. Uzupełnienie chodników. 5. Obsiew terenu trawą Usytuowanie. Nieruchomość zabudowana usytuowana na podwórku pomiędzy budynkami Pawia 69, 71, i 74/76. Od strony wschodniej teren jest ograniczony murem ceglanym wysokości 2.0m i ścianą budynku usługowego IV kondygnacyjnego, od strony północnej budynkami położonymi przy ulicy Pawiej 69/71, od strony zachodniej ogrodzenie z siatki stalowej a od strony południowej budynkiem mieszkalnym Dzielna 74. Dojazd na teren nieruchomości jest zlokalizowany od strony ulicy Pawiej w postaci prześwitu bramowego, zamykanego bramą stalową oraz od strony ulicy Dzielnej również w postaci prześwitu bramowego. Powierzchnia terenu objętego opracowaniem: - Pawia 69 i m2 - Dzielnej m2 3

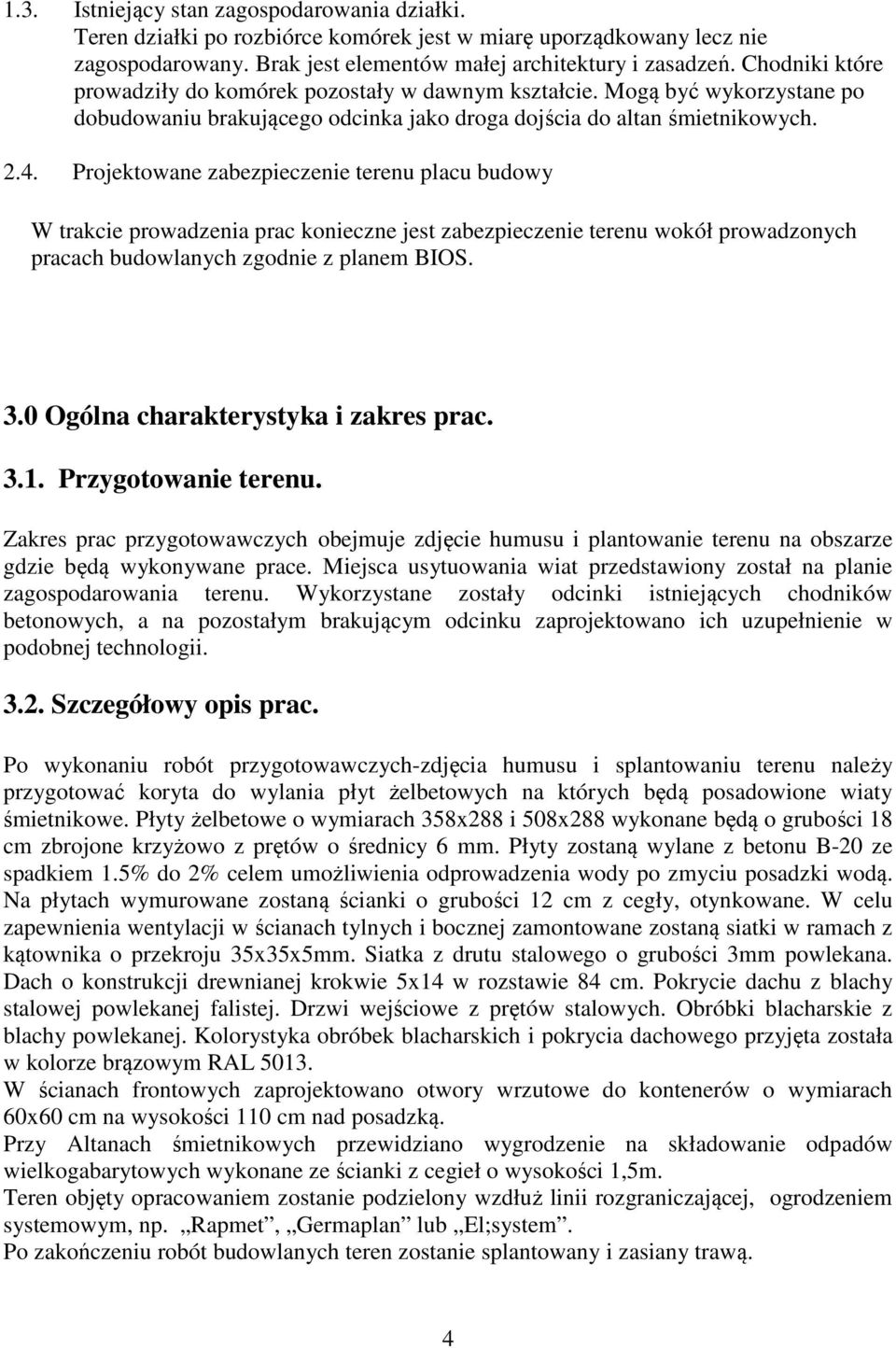

4 1.3. Istniejący stan zagospodarowania działki. Teren działki po rozbiórce komórek jest w miarę uporządkowany lecz nie zagospodarowany. Brak jest elementów małej architektury i zasadzeń. Chodniki które prowadziły do komórek pozostały w dawnym kształcie. Mogą być wykorzystane po dobudowaniu brakującego odcinka jako droga dojścia do altan śmietnikowych Projektowane zabezpieczenie terenu placu budowy W trakcie prowadzenia prac konieczne jest zabezpieczenie terenu wokół prowadzonych pracach budowlanych zgodnie z planem BIOS. 3.0 Ogólna charakterystyka i zakres prac Przygotowanie terenu. Zakres prac przygotowawczych obejmuje zdjęcie humusu i plantowanie terenu na obszarze gdzie będą wykonywane prace. Miejsca usytuowania wiat przedstawiony został na planie zagospodarowania terenu. Wykorzystane zostały odcinki istniejących chodników betonowych, a na pozostałym brakującym odcinku zaprojektowano ich uzupełnienie w podobnej technologii Szczegółowy opis prac. Po wykonaniu robót przygotowawczych-zdjęcia humusu i splantowaniu terenu należy przygotować koryta do wylania płyt żelbetowych na których będą posadowione wiaty śmietnikowe. Płyty żelbetowe o wymiarach 358x288 i 508x288 wykonane będą o grubości 18 cm zbrojone krzyżowo z prętów o średnicy 6 mm. Płyty zostaną wylane z betonu B-20 ze spadkiem 1.5% do 2% celem umożliwienia odprowadzenia wody po zmyciu posadzki wodą. Na płytach wymurowane zostaną ścianki o grubości 12 cm z cegły, otynkowane. W celu zapewnienia wentylacji w ścianach tylnych i bocznej zamontowane zostaną siatki w ramach z kątownika o przekroju 35x35x5mm. Siatka z drutu stalowego o grubości 3mm powlekana. Dach o konstrukcji drewnianej krokwie 5x14 w rozstawie 84 cm. Pokrycie dachu z blachy stalowej powlekanej falistej. Drzwi wejściowe z prętów stalowych. Obróbki blacharskie z blachy powlekanej. Kolorystyka obróbek blacharskich i pokrycia dachowego przyjęta została w kolorze brązowym RAL W ścianach frontowych zaprojektowano otwory wrzutowe do kontenerów o wymiarach 60x60 cm na wysokości 110 cm nad posadzką. Przy Altanach śmietnikowych przewidziano wygrodzenie na składowanie odpadów wielkogabarytowych wykonane ze ścianki z cegieł o wysokości 1,5m. Teren objęty opracowaniem zostanie podzielony wzdłuż linii rozgraniczającej, ogrodzeniem systemowym, np. Rapmet, Germaplan lub El;system. Po zakończeniu robót budowlanych teren zostanie splantowany i zasiany trawą. 4

5 Warszawa Oświadczenie Niniejszym oświadczam, że projekt budowlany wykonania wiat śmietnikowych dla budynków mieszkalnych przy ulicy Pawiej 69 i 71 oraz Dzielnej 74 w Warszawie (własność komunalna) jest kompletny dla celu jakiemu ma służyć. Projekt został sporządzony na podstawie aktualnych przepisów prawa budowlanego, Polskich Norm, wiedzy i sztuki budowlanej. 5

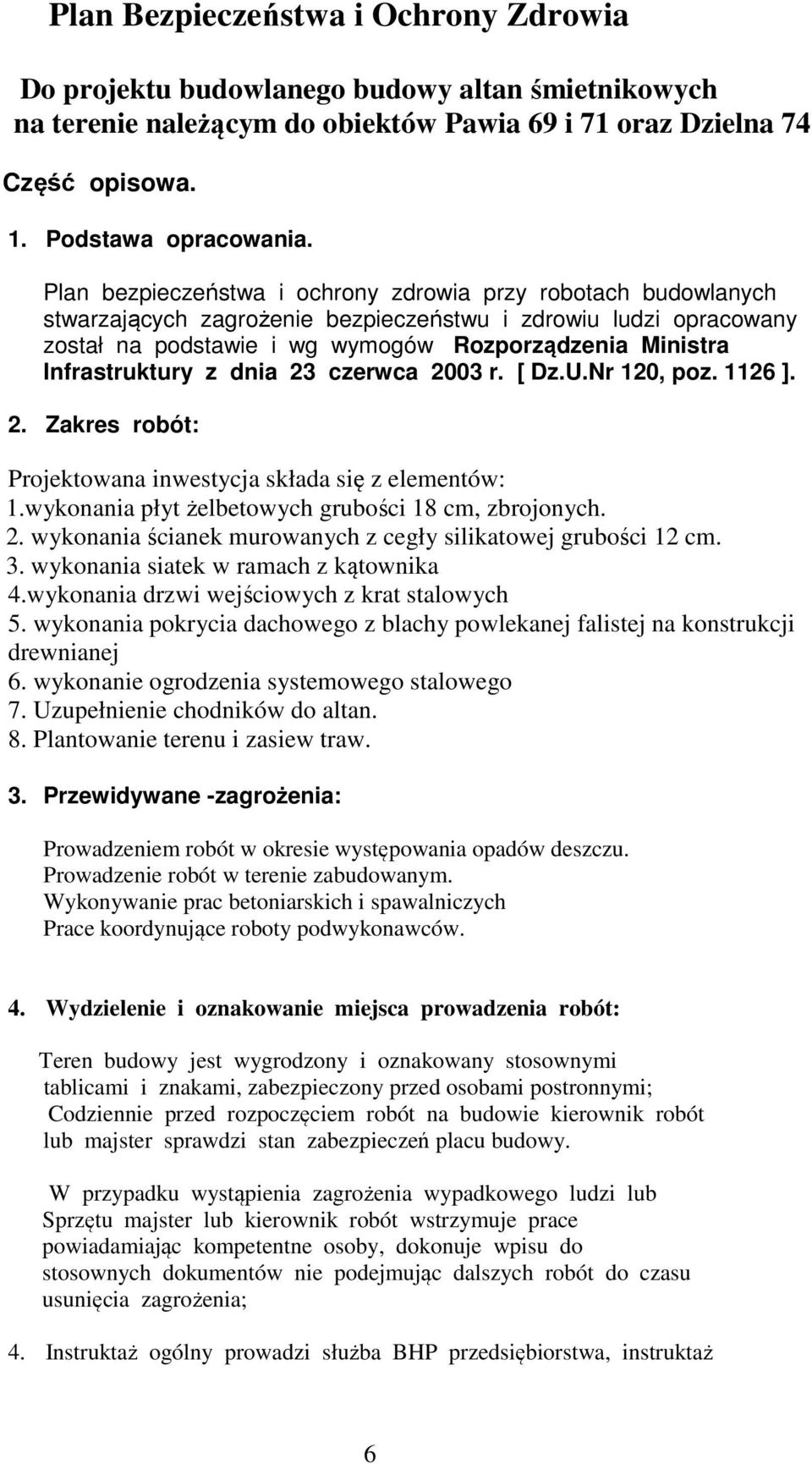

6 Plan Bezpieczeństwa i Ochrony Zdrowia Do projektu budowlanego budowy altan śmietnikowych na terenie należącym do obiektów Pawia 69 i 71 oraz Dzielna 74 Część opisowa. 1. Podstawa opracowania. Plan bezpieczeństwa i ochrony zdrowia przy robotach budowlanych stwarzających zagrożenie bezpieczeństwu i zdrowiu ludzi opracowany został na podstawie i wg wymogów Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. [ Dz.U.Nr 120, poz ]. 2. Zakres robót: Projektowana inwestycja składa się z elementów: 1.wykonania płyt żelbetowych grubości 18 cm, zbrojonych. 2. wykonania ścianek murowanych z cegły silikatowej grubości 12 cm. 3. wykonania siatek w ramach z kątownika 4.wykonania drzwi wejściowych z krat stalowych 5. wykonania pokrycia dachowego z blachy powlekanej falistej na konstrukcji drewnianej 6. wykonanie ogrodzenia systemowego stalowego 7. Uzupełnienie chodników do altan. 8. Plantowanie terenu i zasiew traw. 3. Przewidywane -zagrożenia: Prowadzeniem robót w okresie występowania opadów deszczu. Prowadzenie robót w terenie zabudowanym. Wykonywanie prac betoniarskich i spawalniczych Prace koordynujące roboty podwykonawców. 4. Wydzielenie i oznakowanie miejsca prowadzenia robót: Teren budowy jest wygrodzony i oznakowany stosownymi tablicami i znakami, zabezpieczony przed osobami postronnymi; Codziennie przed rozpoczęciem robót na budowie kierownik robót lub majster sprawdzi stan zabezpieczeń placu budowy. W przypadku wystąpienia zagrożenia wypadkowego ludzi lub Sprzętu majster lub kierownik robót wstrzymuje prace powiadamiając kompetentne osoby, dokonuje wpisu do stosownych dokumentów nie podejmując dalszych robót do czasu usunięcia zagrożenia; 4. Instruktaż ogólny prowadzi służba BHP przedsiębiorstwa, instruktaż 6

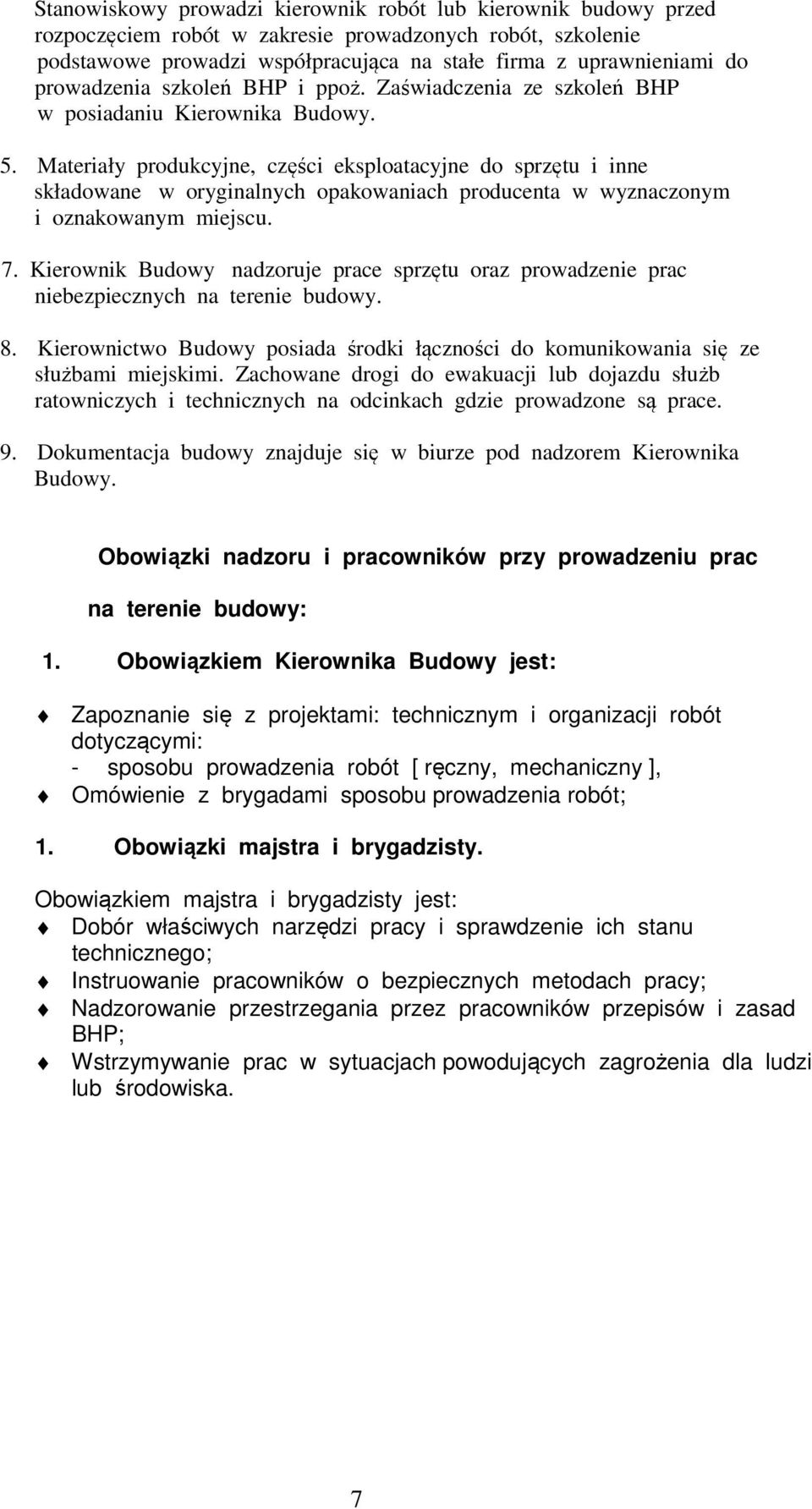

7 Stanowiskowy prowadzi kierownik robót lub kierownik budowy przed rozpoczęciem robót w zakresie prowadzonych robót, szkolenie podstawowe prowadzi współpracująca na stałe firma z uprawnieniami do prowadzenia szkoleń BHP i ppoż. Zaświadczenia ze szkoleń BHP w posiadaniu Kierownika Budowy. 5. Materiały produkcyjne, części eksploatacyjne do sprzętu i inne składowane w oryginalnych opakowaniach producenta w wyznaczonym i oznakowanym miejscu. 7. Kierownik Budowy nadzoruje prace sprzętu oraz prowadzenie prac niebezpiecznych na terenie budowy. 8. Kierownictwo Budowy posiada środki łączności do komunikowania się ze służbami miejskimi. Zachowane drogi do ewakuacji lub dojazdu służb ratowniczych i technicznych na odcinkach gdzie prowadzone są prace. 9. Dokumentacja budowy znajduje się w biurze pod nadzorem Kierownika Budowy. Obowiązki nadzoru i pracowników przy prowadzeniu prac na terenie budowy: 1. Obowiązkiem Kierownika Budowy jest: Zapoznanie się z projektami: technicznym i organizacji robót dotyczącymi: - sposobu prowadzenia robót [ ręczny, mechaniczny ], Omówienie z brygadami sposobu prowadzenia robót; 1. Obowiązki majstra i brygadzisty. Obowiązkiem majstra i brygadzisty jest: Dobór właściwych narzędzi pracy i sprawdzenie ich stanu technicznego; Instruowanie pracowników o bezpiecznych metodach pracy; Nadzorowanie przestrzegania przez pracowników przepisów i zasad BHP; Wstrzymywanie prac w sytuacjach powodujących zagrożenia dla ludzi lub środowiska. 7
