1 Biuro Inżynierskie Anna Gontarz-Bagińska Nowy Świat ul. Nad Jeziorem 13, Gdańsk-Osowa tel. / fax. (058) inzynierskiebiuro@neostrada.pl TEMAT PROJEKT ROZBIÓRKI OBIEKT OBIEKT GOSPODARCZY LOKALIZACJA Słupsk, ul. Krasińskiego dz. nr 476/2 INWESTOR GMINA MIEJSKA SŁUPSK PL. ZWYCIĘSTWA 3, SŁUPSK BRANŻA PROJEKTANT PODPIS BUDOWLANA mgr inż. Tomasz Bagiński inż. Anna Gontarz-Bagińska Nowy Świat, sierpień

pl TEMAT PROJEKT ROZBIÓRKI OBIEKT OBIEKT GOSPODARCZY LOKALIZACJA Słupsk, ul. Krasińskiego dz.

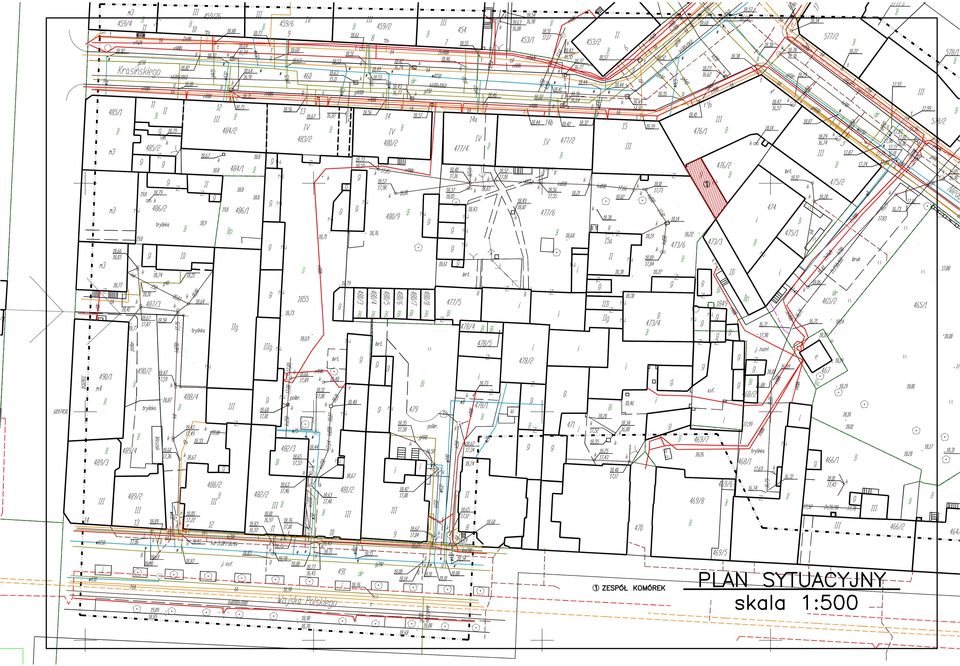

2 PROJEKT ROZBIÓRKI OBIEKTU GOSPODARCZEGO 1. PRZEDMIOT ROZBIÓRKI Rozbiórce podlegają obiekty gospodarcze: Zespół komórek lokatorskich oznaczone na planie sytuacyjnym nr 1 2. LOKALIZACJA OBIEKTU Obiekt objęty projektem rozbiórki usytuowany jest na działce nr 476/2, w Słupsku przy ul. Krasińskiego 16. Zespół komórek nr 1 zlokalizowany jest w granicy z działką nr 473/6 i przylega bocznymi ścianami do budynku mieszkalnego Krasińskiego 16, Krasińskiego15 oraz do budynku Teatru Rondo (dz. nr 474) 3. OPIS STANU ISTNIEJĄCEGO 3.1 Zespół komórek nr 1 Budynek gospodarczy stanowiący zespół komórek lokatorskich nr 1 jest obiektem parterowym, niepodpiwniczonym, przyległym ścianami bocznymi do budynku Teatru Rondo oraz kamienic Krasińskiego 16 i Krasińskiego 15 Zespół komórek nr 1 składa się z 4 komórek lokatorskich wydzielonych ścianami działowymi przez cała wysokość pomieszczenia. Powierzchnia zabudowy: 46,0m2 Wymiary po obrysie murów: 11,50x4,00m Wysokość budynku ponad poziom terenu przyległego: 2,65m do kalenicy dachu 2

Zespół komórek nr 1 zlokalizowany jest w granicy z działką nr 473/6 i przylega bocznymi ścianami do budynku mieszkalnego Krasińskiego 16, Krasińskiego15 oraz do budynku Teatru Rondo (dz. nr 474) 3.

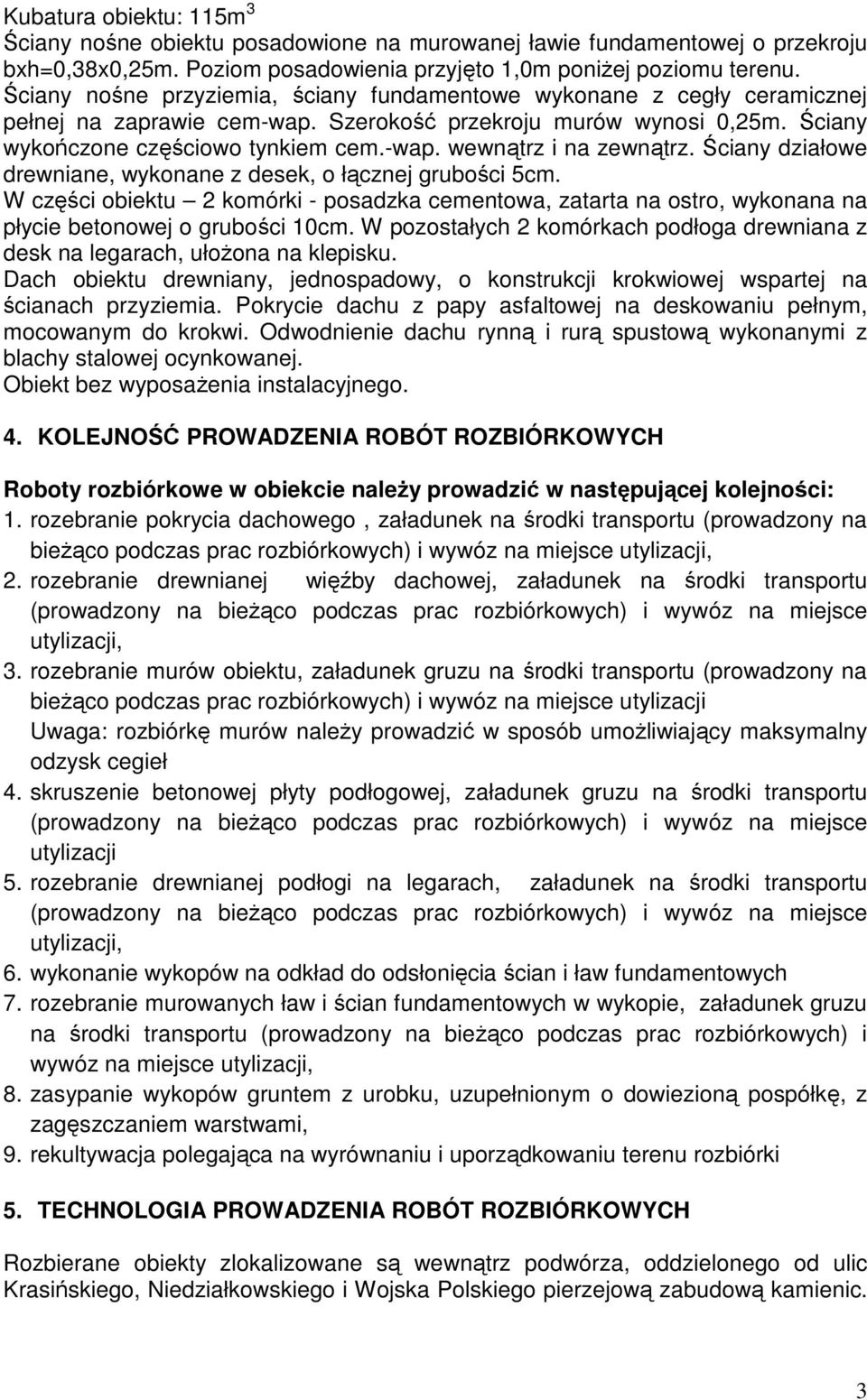

3 Kubatura obiektu: 115m 3 Ściany nośne obiektu posadowione na murowanej ławie fundamentowej o przekroju bxh=0,38x0,25m. Poziom posadowienia przyjęto 1,0m poniżej poziomu terenu. Ściany nośne przyziemia, ściany fundamentowe wykonane z cegły ceramicznej pełnej na zaprawie cem-wap. Szerokość przekroju murów wynosi 0,25m. Ściany wykończone częściowo tynkiem cem.-wap. wewnątrz i na zewnątrz. Ściany działowe drewniane, wykonane z desek, o łącznej grubości 5cm. W części obiektu 2 komórki - posadzka cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm. W pozostałych 2 komórkach podłoga drewniana z desk na legarach, ułożona na klepisku. Dach obiektu drewniany, jednospadowy, o konstrukcji krokwiowej wspartej na ścianach przyziemia. Pokrycie dachu z papy asfaltowej na deskowaniu pełnym, mocowanym do krokwi. Odwodnienie dachu rynną i rurą spustową wykonanymi z blachy stalowej ocynkowanej. Obiekt bez wyposażenia instalacyjnego. 4. KOLEJNOŚĆ PROWADZENIA ROBÓT ROZBIÓRKOWYCH Roboty rozbiórkowe w obiekcie należy prowadzić w następującej kolejności: 1. rozebranie pokrycia dachowego, załadunek na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji, 2. rozebranie drewnianej więźby dachowej, załadunek na środki transportu utylizacji, 3. rozebranie murów obiektu, załadunek gruzu na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji Uwaga: rozbiórkę murów należy prowadzić w sposób umożliwiający maksymalny odzysk cegieł 4. skruszenie betonowej płyty podłogowej, załadunek gruzu na środki transportu utylizacji 5. rozebranie drewnianej podłogi na legarach, załadunek na środki transportu utylizacji, 6. wykonanie wykopów na odkład do odsłonięcia ścian i ław fundamentowych 7. rozebranie murowanych ław i ścian fundamentowych w wykopie, załadunek gruzu na środki transportu (prowadzony na bieżąco podczas prac rozbiórkowych) i wywóz na miejsce utylizacji, 8. zasypanie wykopów gruntem z urobku, uzupełnionym o dowiezioną pospółkę, z zagęszczaniem warstwami, 9. rekultywacja polegająca na wyrównaniu i uporządkowaniu terenu rozbiórki 5. TECHNOLOGIA PROWADZENIA ROBÓT ROZBIÓRKOWYCH Rozbierane obiekty zlokalizowane są wewnątrz podwórza, oddzielonego od ulic Krasińskiego, Niedziałkowskiego i Wojska Polskiego pierzejową zabudową kamienic. 3

Ściany działowe drewniane, wykonane z desek, o łącznej grubości 5cm. W części obiektu 2 komórki - posadzka cementowa, zatarta na ostro, wykonana na płycie betonowej o grubości 10cm.

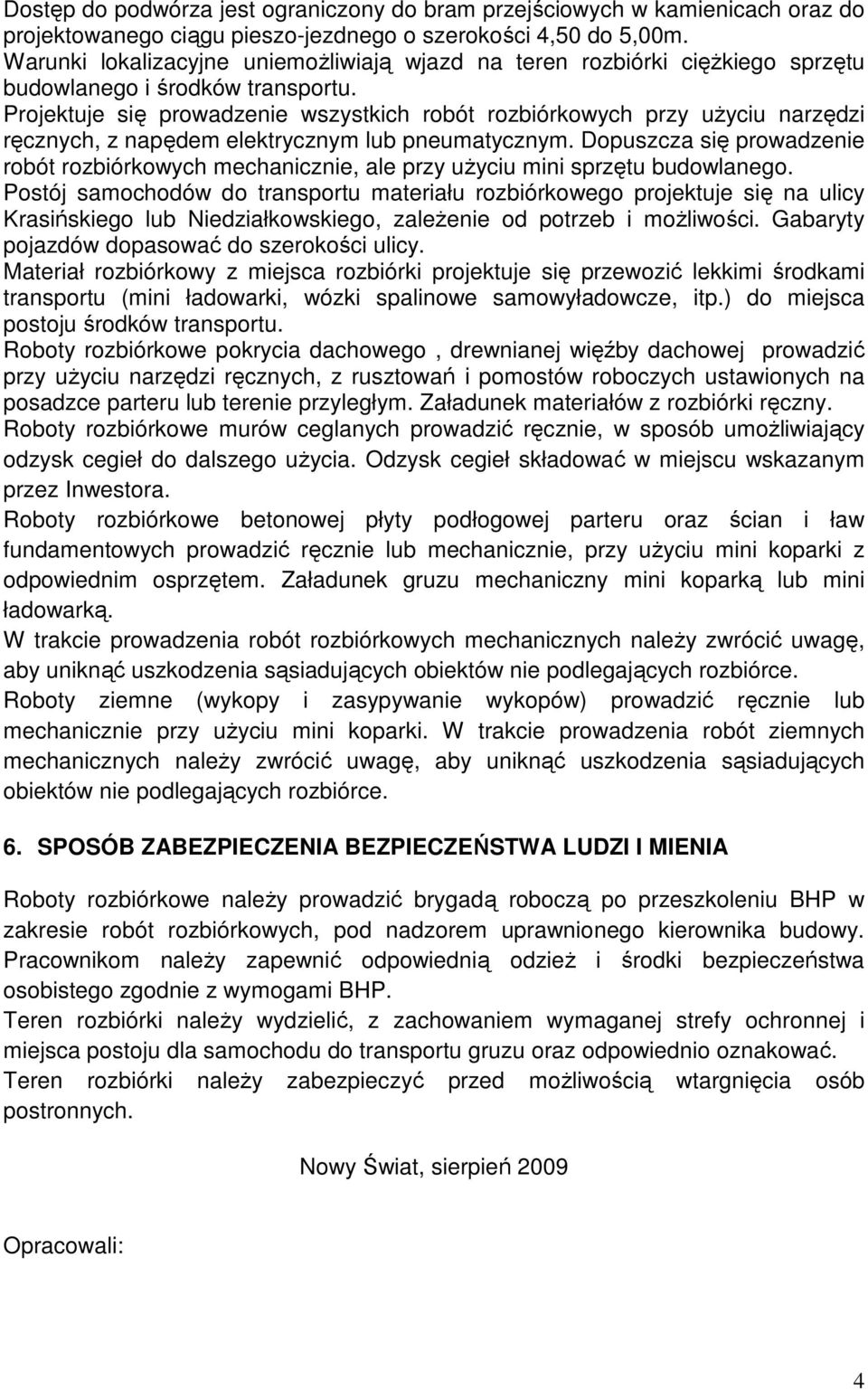

4 Dostęp do podwórza jest ograniczony do bram przejściowych w kamienicach oraz do projektowanego ciągu pieszo-jezdnego o szerokości 4,50 do 5,00m. Warunki lokalizacyjne uniemożliwiają wjazd na teren rozbiórki ciężkiego sprzętu budowlanego i środków transportu. Projektuje się prowadzenie wszystkich robót rozbiórkowych przy użyciu narzędzi ręcznych, z napędem elektrycznym lub pneumatycznym. Dopuszcza się prowadzenie robót rozbiórkowych mechanicznie, ale przy użyciu mini sprzętu budowlanego. Postój samochodów do transportu materiału rozbiórkowego projektuje się na ulicy Krasińskiego lub Niedziałkowskiego, zależenie od potrzeb i możliwości. Gabaryty pojazdów dopasować do szerokości ulicy. Materiał rozbiórkowy z miejsca rozbiórki projektuje się przewozić lekkimi środkami transportu (mini ładowarki, wózki spalinowe samowyładowcze, itp.) do miejsca postoju środków transportu. Roboty rozbiórkowe pokrycia dachowego, drewnianej więźby dachowej prowadzić przy użyciu narzędzi ręcznych, z rusztowań i pomostów roboczych ustawionych na posadzce parteru lub terenie przyległym. Załadunek materiałów z rozbiórki ręczny. Roboty rozbiórkowe murów ceglanych prowadzić ręcznie, w sposób umożliwiający odzysk cegieł do dalszego użycia. Odzysk cegieł składować w miejscu wskazanym przez Inwestora. Roboty rozbiórkowe betonowej płyty podłogowej parteru oraz ścian i ław fundamentowych prowadzić ręcznie lub mechanicznie, przy użyciu mini koparki z odpowiednim osprzętem. Załadunek gruzu mechaniczny mini koparką lub mini ładowarką. W trakcie prowadzenia robót rozbiórkowych mechanicznych należy zwrócić uwagę, aby uniknąć uszkodzenia sąsiadujących obiektów nie podlegających rozbiórce. Roboty ziemne (wykopy i zasypywanie wykopów) prowadzić ręcznie lub mechanicznie przy użyciu mini koparki. W trakcie prowadzenia robót ziemnych mechanicznych należy zwrócić uwagę, aby uniknąć uszkodzenia sąsiadujących obiektów nie podlegających rozbiórce. 6. SPOSÓB ZABEZPIECZENIA BEZPIECZEŃSTWA LUDZI I MIENIA Roboty rozbiórkowe należy prowadzić brygadą roboczą po przeszkoleniu BHP w zakresie robót rozbiórkowych, pod nadzorem uprawnionego kierownika budowy. Pracownikom należy zapewnić odpowiednią odzież i środki bezpieczeństwa osobistego zgodnie z wymogami BHP. Teren rozbiórki należy wydzielić, z zachowaniem wymaganej strefy ochronnej i miejsca postoju dla samochodu do transportu gruzu oraz odpowiednio oznakować. Teren rozbiórki należy zabezpieczyć przed możliwością wtargnięcia osób postronnych. Nowy Świat, sierpień 2009 Opracowali: 4

Projektuje się prowadzenie wszystkich robót rozbiórkowych przy użyciu narzędzi ręcznych, z napędem elektrycznym lub pneumatycznym.
