DOKUMENTACJA PRZETARGOWA I) PROJEKT WYCINKI DRZEW

Transkrypt

1 INWESTOR: Gmina Miasto Rzeszów Miejski Zarząd Dróg i Zieleni ul. Targowa Rzeszów EGZ. 1 NR UMOWY: 104/ID /09 NAZWA INWESTYCJI: STADIUM PROJEKTU: PRZEBUDOWA ULICY ROBOTNICZEJ DOKUMENTACJA PRZETARGOWA TYTUŁ CZĘŚCI PROJEKTU: I) PROJEKT WYCINKI DRZEW Autorzy opracowania: OŚWIADCZENIE: (Dz.U.RP Nr 163 z dnia 26 sierpnia 2005 r. poz. 1364): Niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Lp. Funkcja Imię i nazwisko, nr uprawnień Data Podpis 1. Projektant: mgr inż. Andrzej Studziński MAP/0217/POOM/05 Rzeszów, 31 maja 2010r. Prawa autorskie zastrzeżone, łącznie z prawem reprodukcji lub udostępniania osobom trzecim niniejszego opracowania lub jego części bez upoważnienia inwestora

2 TRASAL Sp. z o.o. Przebudowa ulicy Robotniczej DOKUMENTACJA PRZETARGOWA inwestycji pn. PRZEBUDOWA ULICY ROBOTNICZEJ PROJEKT WYCINKI DRZEW SPIS TREŚCI I. OPIS TECHNICZNY DANE OGÓLNE Podstawa opracowania Cel i zakres opracowania STAN ISTNIEJĄCY Nazwa odcinka drogi Inwentaryzacja istniejącego zadrzewienia Zarząd drogi uprawniony do wyrębu Ocena dendrologiczna drzew ROZWIĄZANIA PROJEKTOWE Założenia projektowe Wykaz drzew przewidzianych do wycinki na odcinku nr 1 przebudowywanej ulicy Robotniczej Wykaz drzew przewidzianych do wycinki na odcinku nr 2 przebudowywanej ulicy Robotniczej... 5 II. CZĘŚĆ RYSUNKOWA Orientacja, skala Projekt Zagospodarowania Terenu inwentaryzacja drzew przeznaczonych do wycinki, odcinek nr 2 miejsca postojowe dla samochodów wraz z odcinkiem chodnika, skala 1: III. ZAŁĄCZNIKI Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia pismo nr SR.II 4624/157/09 z dnia r. wraz z załącznikami Opinia nr 1409/2009 z dnia r. dla przebudowywanego odcinka nr 1 ulicy Robotniczej Opinia nr 1413/2009 z dnia r. dla przebudowywanego odcinka nr 2 ulicy Robotniczej Decyzja na zezwolenie usunięcia drzew pismo nr SR.III /10 z dnia r Projekt wycinki drzew 2

3 TRASAL Sp. z o.o. Przebudowa ulicy Robotniczej I. OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Podstawa opracowania Podstawę formalną opracowania projektu stanowią: [1]. Umowa nr 104/ID /09 z dnia r., zawarta pomiędzy Gminą Miasto Rzeszów Miejski Zarząd Dróg i Zieleni w Rzeszowie a Trasal Sp. z o.o. na opracowanie projektu Przebudowy ul. Robotniczej w Rzeszowie; [2]. Mapa do celów projektowych w skali 1:500 przyjęta do zasobu Grodzkiego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Rzeszowie, w dniu r. pod nr 7863/ /09; [3]. Ustawa O Ochronie Przyrody z dnia 16 kwietnia 2004r. (Dz. U. Nr 92 z 2004r., poz. 880 z późniejszymi zmianami); [4]. Rozporządzenie Rady Ministrów z dnia 24 stycznia 1986r. w sprawie wykonywania niektórych przepisów ustawy o drogach publicznych (Dz. U. Nr 6, poz. 33 z późniejszymi zmianami) Cel i zakres opracowania Podstawowym celem zamierzenia inwestycyjnego jest odcinkowa przebudowa ulicy Robotniczej w Rzeszowie. W/w inwestycja polega na budowie miejsc postojowych wraz z chodnikiem i odcinkową regulacją szerokości jezdni i obejmuje: budowę miejsca postojowego dla autobusów wraz z odcinkiem chodnika dla pieszych na początkowym odcinku ulicy Robotniczej, w pobliżu skrzyżowania z ulicą Sikorskiego (odcinek nr 1), oraz budowę miejsc postojowych dla samochodów wraz z odcinkową regulacją szerokości istniejącej jezdni oraz budową chodnika dla pieszych wraz z kanalizacją deszczową na końcowym odcinku ulicy Robotniczej na długości ok. 140m pomiędzy skrzyżowaniem ulicy Robotniczej z ulicą Ćwiklińskiej do skrzyżowania ulicy Robotniczej z ulicą Zelwerowicza (odcinek nr 2). Przebudowa ulicy Robotniczej jest inwestycją komunikacyjną, której zadaniem jest poprawa bezpieczeństwa ruchu pieszego jak i drogowego, a także stanu technicznego drogi poprzez zastosowanie rozwiązań odpowiadających stosowanym obecnie przepisom techniczno budowlanym. Wykonanie odcinkowej przebudowy ul. Robotniczej wiąże się z lokalnym usunięciem istniejącego zadrzewienia, które występuje w obrębie inwestycji na odcinku nr 2. Ilość drzew, ich rodzaj oraz inne dane dotyczące drzew przewidzianych do wycinki podano w dalszej części niniejszego opracowania. 2. STAN ISTNIEJĄCY 2.1. Nazwa odcinka drogi Wycinkę kolidujących pojedynczych drzew przewidziano na odcinku nr 2 przebudowywanej ulicy Robotniczej Inwentaryzacja istniejącego zadrzewienia Na odcinku nr 1 przebudowywanej ulicy Robotniczej nie występują drzewa oraz krzewy przewidziane do wycinki. Projekt wycinki drzew 3

4 TRASAL Sp. z o.o. Przebudowa ulicy Robotniczej Na odcinku nr 2 przebudowywanej ulicy Robotniczej występują drzewa, natomiast brak jest krzewów. Przewidziane drzewa do wycinki (zinwentaryzowano 3 drzewa) znajdują się w istniejącym pasie drogowym i są zlokalizowane zbyt blisko istniejącej jezdni (na pasie zieleni znajdującym się przy krawędzi istniejącej jezdni). Po przebudowie ulicy Robotniczej, polegającej na regulacji szerokości jezdni oraz budowie chodnika dla pieszych wraz z kanalizacją deszczową, istniejące drzewa będą kolidować z projektowaną inwestycją. Projektowana wycinka drzew przeprowadzona będzie poza okresem rozrodczym zwierząt, w okresie od listopada do końca lutego. Drzewa położone są na działkach, które zestawiono w poniższej tabeli nr 1. Tabela nr 1 Lp. Obręb Numer działki Nr drzewa na planszy PZT Własność _ Zalesie właściciel: Skarb Państwa władający: Miejski Zarząd Dróg i Zieleni w Rzeszowie Inwentaryzację drzew przedstawiono na załączonym planie zagospodarowania terenu. Do wyrębu w projekcie przewidziano wszystkie wymienione drzewa. Drzewa przeznaczone do wyrębu wyszczególnione są w poniższym wykazie tabelarycznym, który zawiera: numer drzewa; nazwę drzewa; średnicę pnia drzewa mierzoną na wysokości 1,3m od ziemi; masę pozyskiwanego drzewa w [m 3 ]; klasyfikację drewna (opałowe, użytkowe) wysokość w [m]; uwagi dotyczące stanu drzew. Tabela nr 2 Wykaz tabelaryczny drzew do wycinki Nr drzewa Nazwa drzewa polska / łacińska Średnica pnia na wysokości 1,3m Objętość pozyskiwanego drzewa karpina gałęzie dłużyce Wysokość Klasyfikacja drewna Uwagi [ ] [ ] [cm] [mp] [mp] [mp] [cm] [cm] [cm] 1. lipa szerokolistna tilia platyphyllos 40 0,28 0,77 0,30 7 opałowe 2. lipa szerokolistna tilia platyphyllos 3. lipa szerokolistna tilia platyphyllos 46 0,45 1,35 0,42 10 opałowe 43 0,28 0,77 0,30 10 opałowe pień podwójny Szacunkowa ilość pozyskanego drewna: V=3,2m 3 (kubik drewna) 2.3. Zarząd drogi uprawniony do wyrębu Gmina Miasto Rzeszów Miejski Zarząd Dróg i Zielni w Rzeszowie, ul. Targowa 1, Rzeszów. Projekt wycinki drzew 4

5 TRASAL Sp. z o.o. Przebudowa ulicy Robotniczej 2.4. Ocena dendrologiczna drzew Skład gatunkowy drzew jest jednorodny: jest to lipa szerokolistna. Stan zdrowotny drzew lipy określa się jako dobry, lecz nie przedstawiający po wycince przydatności użytkowej. Drzewa rosną w rozproszeniu w zbyt bliskiej odległości od istniejącej jezdni. 3. ROZWIĄZANIA PROJEKTOWE 3.1. Założenia projektowe Niniejsza inwestycja tj. przebudowa ulicy Robotniczej (odcinek nr 1 i odcinek nr 2) realizowana będzie poprzez zgłoszenie wykonania robót budowlanych nie wymagających pozwolenia na budowę Wykaz drzew przewidzianych do wycinki na odcinku nr 1 przebudowywanej ulicy Robotniczej Na odcinku numer 1 przebudowywanej ulicy Robotniczej, obejmującym budowę miejsca postojowego dla autobusów wraz z odcinkiem chodnika dla pieszych (w pobliżu skrzyżowania z ulicą Sikorskiego) nie przewiduje się wycinki zielni niskiej i wysokiej w postaci drzew i krzewów Wykaz drzew przewidzianych do wycinki na odcinku nr 2 przebudowywanej ulicy Robotniczej Na odcinku numer 2 przebudowywanej ulicy Robotniczej, obejmującym budowę miejsc postojowych dla samochodów wraz z odcinkową regulacją szerokości istniejącej jezdni oraz budową chodnika dla pieszych wraz z kanalizacją deszczową (na końcowym odcinku ulicy Robotniczej na długości ok. 140m pomiędzy skrzyżowaniem ulicy Robotniczej z ulicą Ćwiklińskiej do skrzyżowania ulicy Robotniczej z ulicą Zelwerowicza) przewiduje się wycinkę zielni niskiej i wysokiej w postaci trzech drzew od nr 1 do nr 3. Niniejsze drzewa zostały zestawione w tabeli nr 2 (załączonej powyżej) i przedstawione na załączonym Projekcie Zagospodarowania Terenu. Drzewa do wycinki oznaczono kolorem zielonym. Sporządził: mgr inż. Andrzej Studziński Rzeszów, maj 2010r. Projekt wycinki drzew 5

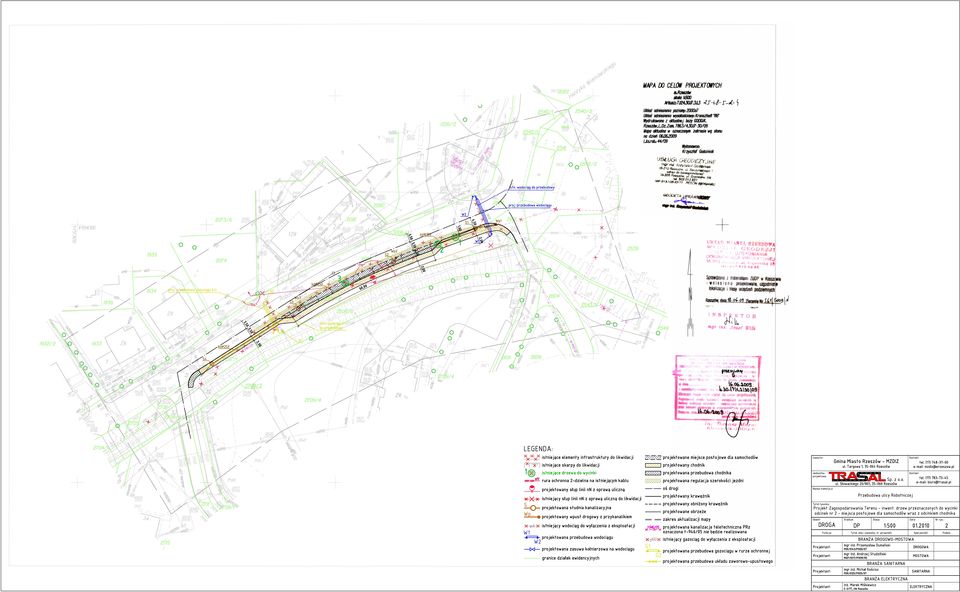

6 TRASAL Sp. z o.o. Przebudowa ulicy Robotniczej II. CZĘŚĆ RYSUNKOWA 1. Orientacja, skala 1: Projekt Zagospodarowania Terenu inwentaryzacja drzew przeznaczonych do wycinki, odcinek nr 2 miejsca postojowe dla samochodów wraz z odcinkiem chodnika, skala 1:500 Projekt wycinki drzew 6

7

8

9 TRASAL Sp. z o.o. Przebudowa ulicy Robotniczej III. ZAŁĄCZNIKI 1. Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia pismo nr SR.II 4624/157/09 z dnia r. wraz z załącznikami 2. Opinia nr 1409/2009 z dnia r. dla przebudowywanego odcinka nr 1 ulicy Robotniczej 3. Opinia nr 1413/2009 z dnia r. dla przebudowywanego odcinka nr 2 ulicy Robotniczej 4. Decyzja na zezwolenie usunięcia drzew pismo nr SR.III /10 z dnia r. Projekt wycinki drzew 9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44
