1 INWESTOR: OBIEKT: NR UMOWY: Prezydent Miasta Rzeszowa ul. Rynek 1; Rzeszów Droga 158.ID EGZ. 1 NAZWA INWESTYCJI: BUDOWA DROGI DOJAZDOWEJ W REJONIE UL. ZAJĘCZEJ I UL. TARNOWSKIEJ WRAZ Z UZBROJENIEM STADIUM PROJEKTU: PROJEKT WYKONAWCZY TYTUŁ CZĘŚCI PROJEKTU: E) PROJEKT WYCINKI DRZEW Autorzy opracowania: OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH: Zgodnie z art. 20 Ustawy Prawo Budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz z późniejszymi zmianami) oraz z Rozporządzeniem Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz.1133) oświadczamy, że niniejsze opracowanie zostało sporządzone zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Lp. 1. Projektant: Funkcja Imię i nazwisko, nr uprawnień mgr inż. Andrzej Studziński MAP/0217/POOM/05 Rzeszów, 18 października 2013r. Data r. Podpis Prawa autorskie zastrzeżone, łącznie z prawem reprodukcji lub udostępniania osobom trzecim niniejszego opracowania lub jego części bez upoważnienia Inwestora

2 PROJEKT WYKONAWCZY inwestycji pn. " wraz z uzbrojeniem PROJEKT WYCINKI DRZEW SPIS TREŚCI I. OPIS TECHNICZNY DANE OGÓLNE Podstawa opracowania Cel i zakres opracowania STAN ISTNIEJĄCY Nazwa odcinka drogi Inwentaryzacja istniejącego zadrzewienia Zarząd drogi uprawniony do wyrębu Ocena dendrologiczna drzew ROZWIĄZANIA PROJEKTOWE Założenia projektowe Wykaz drzew i krzewów przewidzianych do wycinki Informacja odnośnie części kosztorysowej II. CZĘŚĆ RYSUNKOWA Orientacja, skala Projekt Zagospodarowania Terenu inwentaryzacja drzew i krzewów przeznaczonych do wycinki, skala 1: III. ZAŁĄCZNIKI Opinia ZUDP nr U 1427/2013 z dn. 16 października 2013r Projekt wycinki drzew 2

3 I. OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Podstawa opracowania Podstawę formalną opracowania projektu stanowią: [1]. Umowa nr 158.ID z dnia , zawarta pomiędzy Gminą Miasto Rzeszów Miejski Zarząd Dróg w Rzeszowie a Trasal Sp. z o.o. na opracowanie projektu wraz z uzbrojeniem ; [2]. Mapa do celów projektowych w skali 1:500 przyjęta do zasobu Grodzkiego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Rzeszowie; [3]. Korespondencja z Zamawiającym; [4]. Ustawa O Ochronie Przyrody z dnia 16 kwietnia 2004r. (Dz. U. Nr 92 z 2004r., poz. 880 z późniejszymi zmianami); [5]. Rozporządzenie Rady Ministrów z dnia 24 stycznia 1986r. w sprawie wykonywania niektórych przepisów ustawy o drogach publicznych (Dz. U. Nr 6, poz. 33 z późniejszymi zmianami) Cel i zakres opracowania Podstawowym celem zamierzenia inwestycyjnego jest budowa drogi dojazdowej w rejonie ul. Zajęczej i ul. Tarnowskiej w Rzeszowie. Projektowana droga dojazdowa składa się z ulicy o parametrach technicznych drogi klasy L oraz bocznych ulic dojazdowych klasy D. W/w inwestycja polega na budowie ulic dojazdowych, budowie chodników oraz ciągu pieszo rowerowego, budowie kanalizacji deszczowej oraz zabezpieczeniu/przebudowie kolidującej infrastruktury technicznej. Budowa przedmiotowej inwestycji będzie stanowić drogę obsługującą istniejące lub nowo powstające osiedla mieszkaniowe. Zadaniem w/w inwestycji jest także poprawa bezpieczeństwa ruchu komunikacyjnego drogowego, pieszego i rowerowego na rozpatrywanym terenie poprzez zastosowanie rozwiązań odpowiadających stosowanym obecnie przepisom techniczno budowlanym. Budowa projektowanej inwestycji wiąże się z lokalnym usunięciem istniejącej roślinności w postaci drzew i krzewów, które występuje w obrębie inwestycji i jest wymagane uzyskanie pozwolenia na wycinkę drzew. Ilość drzew, krzewów, ich rodzaj oraz inne dane dotyczące drzew i krzewów przewidzianych do wycinki podano w dalszej części niniejszego opracowania. 2. STAN ISTNIEJĄCY 2.1. Nazwa odcinka drogi Wycinkę kolidujących pojedynczych drzew oraz krzewów przewidziano na całym odcinku budowanej inwestycji Inwentaryzacja istniejącego zadrzewienia Przy wykonaniu budowy drogi niezbędna będzie wycinka drzew wraz z karczowaniem w ilości łącznie 52szt. o średnicy od 2cm do 28cm. Przewidziane drzewa do wycinki znajdują się w projektowanym pasie drogowym i są zlokalizowane zbyt blisko projektowanych elementów drogi, która w ramach w/w inwestycji będzie budowana. W ramach inwestycji oprócz budowy jezdni przewiduje się również budowę chodników dla pieszych oraz ciągu Projekt wycinki drzew 3

4 pieszo rowerowego, budowę kanalizacji deszczowej oraz zabezpieczenie / przebudową kolidującej infrastruktury. Po wybudowaniu przedmiotowej inwestycji istniejące drzewa będą kolidować z projektowaną drogą. Ponadto po wykonaniu inwestycji istniejące zakrzewienie również będzie kolidować z drogą w związku z tym przewiduje się karczowanie krzewów na łącznej powierzchni równej 0,173ha. Projektowana wycinka drzew przeprowadzona będzie poza okresem rozrodczym zwierząt, w okresie od listopada do końca lutego. Drzewa położone są na działkach (przed podziałem), które zestawiono w poniższej tab. nr 1. Tabela nr 1 Lp. Obręb Numer działki Nr drzewa na planszy PZT Własność / /9 2, 3, / /8 6, 7, 8, 9, /3 11, 12, 13, 14 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 właściciel: Słapiński Zdzisław poczta: Rzeszów, miejscowość: Rzeszów, Zajęcza 16B właściciel: Słapiński Zdzisław poczta: Rzeszów, miejscowość: Rzeszów, Zajęcza 16B poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek _ / / /1 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 35, 39, 40, 41 26, 27, 29, 31, 42, 43, 44, 45, 46 28, 30, 32, 33, 36, 37, 38, 47, 48, 50 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek /9 51, / /30 49 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 właściciel: Cypruś Krystyna Zofia poczta: Rzeszów, miejscowość: Rzeszów, Zajęcza 28A poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 Projekt wycinki drzew 4

5 Inwentaryzację drzew przedstawiono na załączonym planie zagospodarowania terenu. Do wyrębu w projekcie przewidziano wszystkie wymienione drzewa. Drzewa przeznaczone do wyrębu wyszczególnione są w poniższym wykazie tabelarycznym, który zawiera: numer drzewa; nazwę drzewa; wysokość drzewa w [m]; średnicę pnia drzewa mierzoną na wysokości 1,3m od ziemi; masę pozyskiwanego drzewa w [m 3 ]; klasyfikację drewna (opałowe, użytkowe) uwagi dotyczące stanu drzew. Tabela nr 2 Wykaz tabelaryczny drzew do wycinki Nr drzewa Nazwa drzewa polska / łacińska Średnica pnia na wysokości 1,3m Objętość pozyskiwanego drzewa karpina gałęzie dłużyce Wysokość Klasyfikacja drewna Uwagi [ ] [ ] [cm] [mp] [mp] [mp] [cm] [cm] [cm] 1. czeremcha zwyczajna sorbus acuparia 7, 8, 2, 6, 8, 6, 13, 7, 5, 11 0,05 0,06 7 opałowe 10 pniowe świerk srebrny propulus tremula świerk srebrny propulus tremula świerk srebrny propulus tremula świerk srebrny propulus tremula 16 0,17 0,20 6 opałowe 16 0,17 0,20 6 opałowe 21 0,17 0,20 6 opałowe 15 0,05 0,06 7 opałowe 15 0,05 0,06 7 opałowe 10 0,05 0,06 8 opałowe 10 0,05 0,06 8 opałowe 13 0,05 0,06 5 opałowe 10 0,05 0,06 5 opałowe Projekt wycinki drzew 5

6 11. olsza czarna alnus glutinosa 23 0,17 0,20 5 opałowe , 12, 7, 11, 4, 4 0,05 0,06 7 opałowe 5 pniowe, 13. 6, 10 0,05 0,06 7 opałowe dwupniowe, ,17 0,20 6 opałowe ,05 0,06 4 opałowe ,05 0,06 8 opałowe 17. jabłoń domowa malus 25 0,17 0,20 5 opałowe 18. jabłoń domowa malus 10, 9, 4, 6 0,05 0,06 5 opałowe czteropniowe, ,05 0,06 6 opałowe ,05 0,06 5 opałowe ,05 0,06 5 opałowe ,05 0,06 5 opałowe ,05 0,06 6 opałowe 24. jabłoń domowa malus 10, 9, 4, 6 0,05 0,06 4 opałowe czteropniowe, Projekt wycinki drzew 6

7 ,05 0,06 5 opałowe ,05 0,06 5 opałowe ,05 0,06 5 opałowe 28. 9, 6, 4, 6 0,05 0,06 3 opałowe czteropniowe, 29. 5, 6, 9 0,05 0,06 4 opałowe trójpniowe ,05 0,06 4 opałowe , 5, 8, 9 0,05 0,06 3 opałowe czteropniowe, 32. jabłoń domowa malus 8, 12, 13, 14, 15, 19, 13, 17, 21, 14 0,05/ 0,06/ 0,17 0,20 6 opałowe 10 pniowe, ,05 0,06 5 opałowe 34. wiśnia pospolita cerasus 10, 16, 8, 6, 13, 13, 6, 6 0,05/ 0,06/ 0,17 0,20 6 opałowe 8 pniowe, 35. jesion wyniosły fraxinus excelsior 28 0,17 0,42 0,24 10 opałowe , 11, 13 0,05 0,06 5 opałowe trójpniowe 37. 9, 7, 5, 8, 6, 4, 4, 8 0,05 0,06 4 opałowe 8 pniowe, ,17 0,20 6 opałowe 39. wiśnia pospolita cerasus 18, 14 0,05 0,17/ 0,06 0,20/ 5 opałowe dwupniowe, Projekt wycinki drzew 7

8 40. wiśnia pospolita cerasus 5, 14 0,05 0,06 3 opałowe dwupniowe, 41. topola osika populus tremula 11, 14, 7 0,05 0,06 7 opałowe trójpniowe 42. jabłoń domowa malus 17, 12, 18, 15, 22 0,05/ 0,06/ 0,17 0,20 6 opałowe pięciopniowe, 43. jabłoń domowa malus 18, 13, 18, 18, 19 0,05/ 0,06/ 0,17 0,20 6 opałowe pięciopniowe, 44. jabłoń domowa malus 25, 16, 13, 13 0,05/ 0,06/ 0,17 0,20 5 opałowe czteropniowe, 45. jabłoń domowa malus 13, 18, 5, 13, 15, 21 0,05/ 0,06/ 0,17 0,20 6 opałowe sześciopniowe, , 8, 18, 6, 14 0,05/ 0,06/ 0,17 0,20 7 opałowe pięciopniowe 47. 6, 17, 16, 17 0,05/ 0,06/ 0,17 0,20 5 opałowe czteropniowe, 48. czeremcha zwyczajna padus 10, 6 0,05 0,06 7 opałowe dwupniowe , 10, 10, 9, 10, 10, 10, 11, 11, 9, 6, 7, 7 0,05 0,06 6,5 opałowe 13 pniowe, 50. 8, 4, 5 0,05 0,06 4 opałowe trójpniowe, 51. olsza szara alnus glutinosa 18, 16 0,17 0,20 9 opałowe dwupniowe 52. olsza szara alnus glutinosa 14, 6, 6, 6, 7 0,05 0,06 7 opałowe pięciopniowe Szacunkowa ilość pozyskanego drewna: V=24,9m 3 (kubik drewna) Projekt wycinki drzew 8

9 Krzewy, które przewidziano do wykarczowania położone są na działkach (przed podziałem), które zestawiono w poniższej tabeli nr 3. Tabela nr 3 Wykaz tabelaryczny powierzchni krzewów/żywopłotów do wykarczowania Nr pow. krzewów Rodzaj Strona Powierzchnia Obręb Numer działki Własność [ ] [ ] [ ] [ha] [ ] [ ] [ ] A1 krzewy 0, _ /14 A2 krzewy P 0, /9 A3 krzewy 0, /9 A4 krzewy P 0, /12 A5 krzewy P 0,005 A6 krzewy L 0,024 A7 krzewy 0 A8 krzewy L 0, /12, 174/9 176/26, 176/30 176/30, 176/ /3 174/9, 173/7, 172/2, 170/9 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 poczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 Rzeszów, miejscowość: Rzeszów, Rynek 1 właściciel: Hałoń Roman Ignacy miejscowość: Rzeszów, Zajęcza 28 właściciel: Gmina Miasto Rzeszówpoczta: Rzeszów, miejscowość: Rzeszów, Rynek 1 właściciel: Stachowicz Mariusz poczta: Rzeszów, miejscowość: Rzeszów, Tarnowska 8A Szacunkowa łączna powierzchnia krzewów do wykarczowania jest równa 0,173ha Zarząd drogi uprawniony do wyrębu Prezydent Miasta Rzeszów Miejski Zarząd Dróg w Rzeszowie, ul. Targowa 1, Rzeszów Ocena dendrologiczna drzew Skład gatunkowy drzew jest różnorodny: są to świerk, topola, olsza,, jesion, czeremcha orzech oraz drzewa. Stan zdrowotny drzew określa się jako dobry, lecz nie przedstawiający po wycince przydatności użytkowej. Drzewa rosną w rozproszeniu w odległości kolidującej z przebudową drogi. Projekt wycinki drzew 9

10 3. ROZWIĄZANIA PROJEKTOWE 3.1. Założenia projektowe Niniejsza inwestycja tj. budowa drogi dojazdowej w rejonie ul. Zajęczej i ul. Tarnowskiej realizowana będzie w oparciu o decyzję o zezwoleniu realizacji inwestycji drogowej, zgodnie z ustawą z dnia 25 lipca 2008r. o zmianie niektórych ustaw (dz. U. Nr 154 z dnia r. poz. 958) Wykaz drzew i krzewów przewidzianych do wycinki Na odcinku budowy przedmiotowej inwestycji, obejmującym budowę nowej jezdni dróg dojazdowych, budowę chodników i ciągu pieszo rowerowego, budowę kanalizacji deszczowej oraz zabezpieczenie / przebudowę istniejącej infrastruktury, przewiduje się karczowanie zielni niskiej i wysokiej w postaci drzew od nr 1 do nr 52 oraz krzewów oznaczonych na Projekcie Zagospodarowania Terenu jako pola powierzchni od A1 do A9. Niniejsze drzewa zostały zestawione w tabeli nr 2, a krzewy w tabeli nr 3 i pokazane na załączonym Projekcie Zagospodarowania Terenu. Drzewa oraz krzewy przeznaczone do wykarczowania oznaczono kolorem zielonym Informacja odnośnie części kosztorysowej Część kosztorysowa tj. przedmiar robót wraz z kosztorysem inwestorskim i ofertowym zostały zawarte w części A. Branża drogowa niniejszego Projektu Wykonawczego. Rzeszów, październik 2013r. Sporządził: mgr inż. Andrzej Studziński Projekt wycinki drzew 10

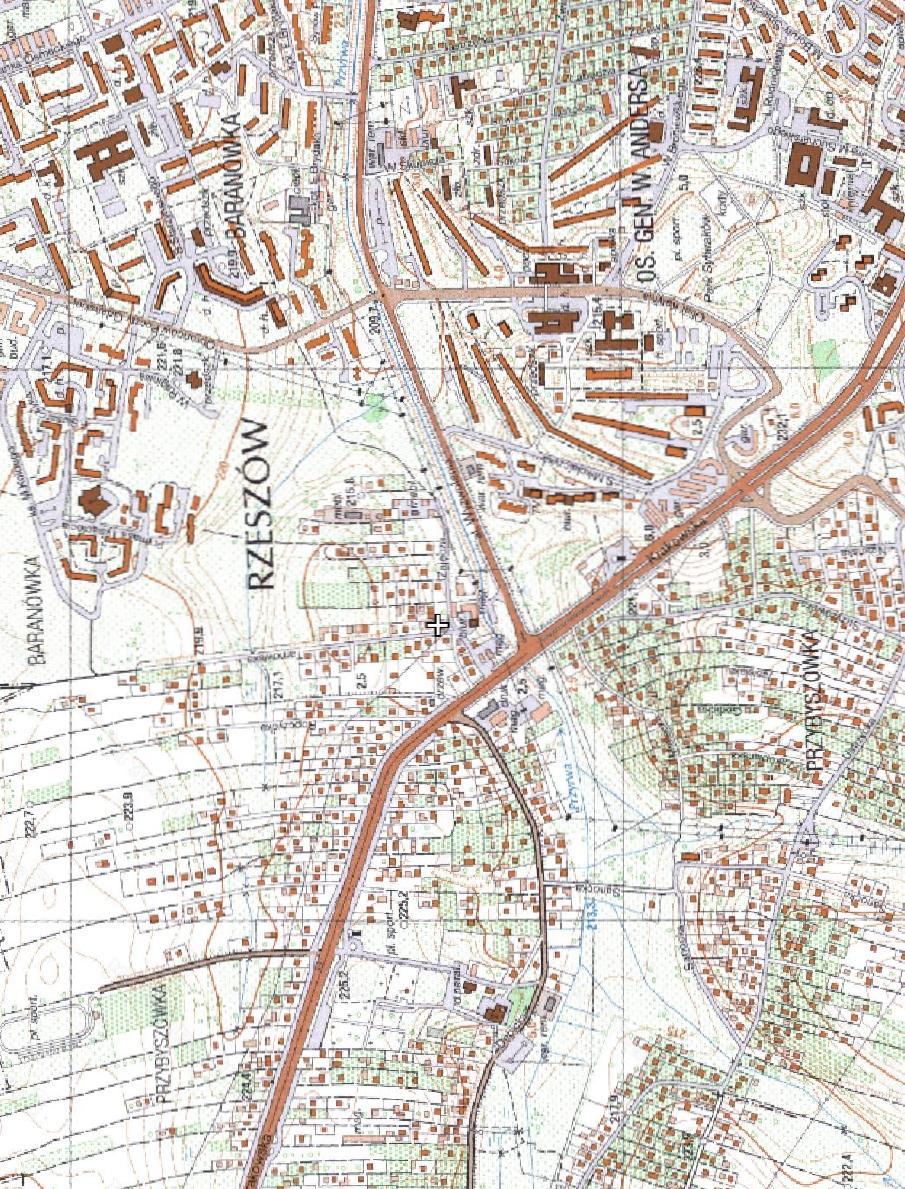

11 II. CZĘŚĆ RYSUNKOWA 1. Orientacja, skala 1: Projekt Zagospodarowania Terenu inwentaryzacja drzew i krzewów przeznaczonych do wycinki, skala 1:500 Projekt wycinki drzew 11

12

13

14 III. ZAŁĄCZNIKI 1. Opinia ZUDP nr U 1427/2013 z dn. 16 października 2013r. Projekt wycinki drzew 14

15

16

17
