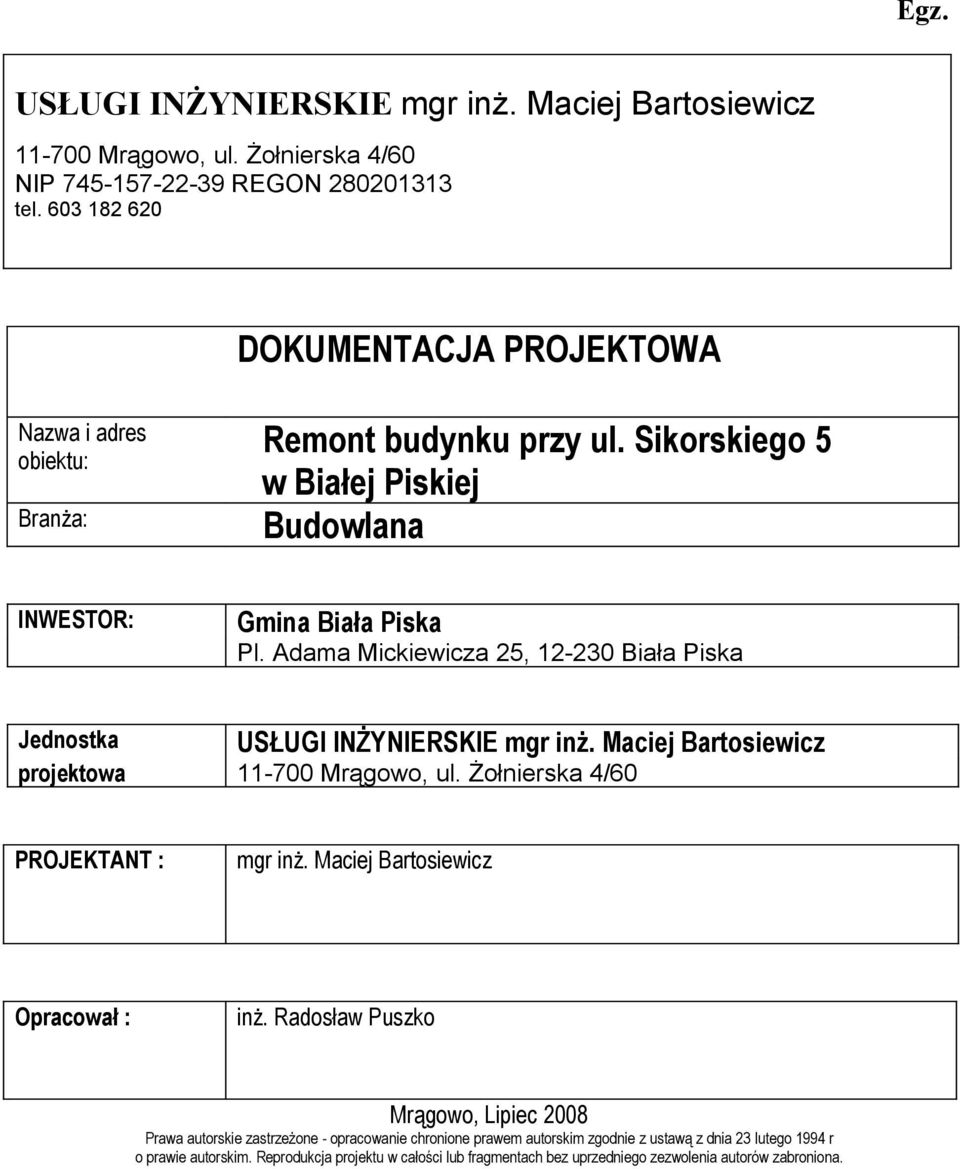

1 Egz. USŁUGI INŻYNIERSKIE mgr inż. Maciej Bartosiewicz Mrągowo, ul. Żołnierska 4/60 NIP REGON tel DOKUMENTACJA PROJEKTOWA Nazwa i adres obiektu: Branża: Remont budynku przy ul. Sikorskiego 5 w Białej Piskiej Budowlana INWESTOR: Gmina Biała Piska Pl. Adama Mickiewicza 25, Biała Piska Jednostka USŁUGI INŻYNIERSKIE mgr inż. Maciej Bartosiewicz projektowa Mrągowo, ul. Żołnierska 4/60 PROJEKTANT : mgr inż. Maciej Bartosiewicz Opracował : inż. Radosław Puszko Mrągowo, Lipiec 2008 Prawa autorskie zastrzeżone - opracowanie chronione prawem autorskim zgodnie z ustawą z dnia 23 lutego 1994 r o prawie autorskim. Reprodukcja projektu w całości lub fragmentach bez uprzedniego zezwolenia autorów zabroniona.

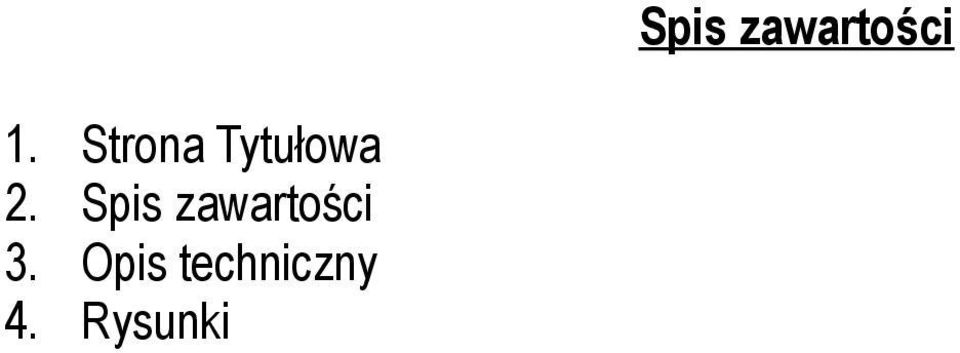

2 1. Strona Tytułowa 2. Spis zawartości 3. Opis techniczny 4. Rysunki Spis zawartości

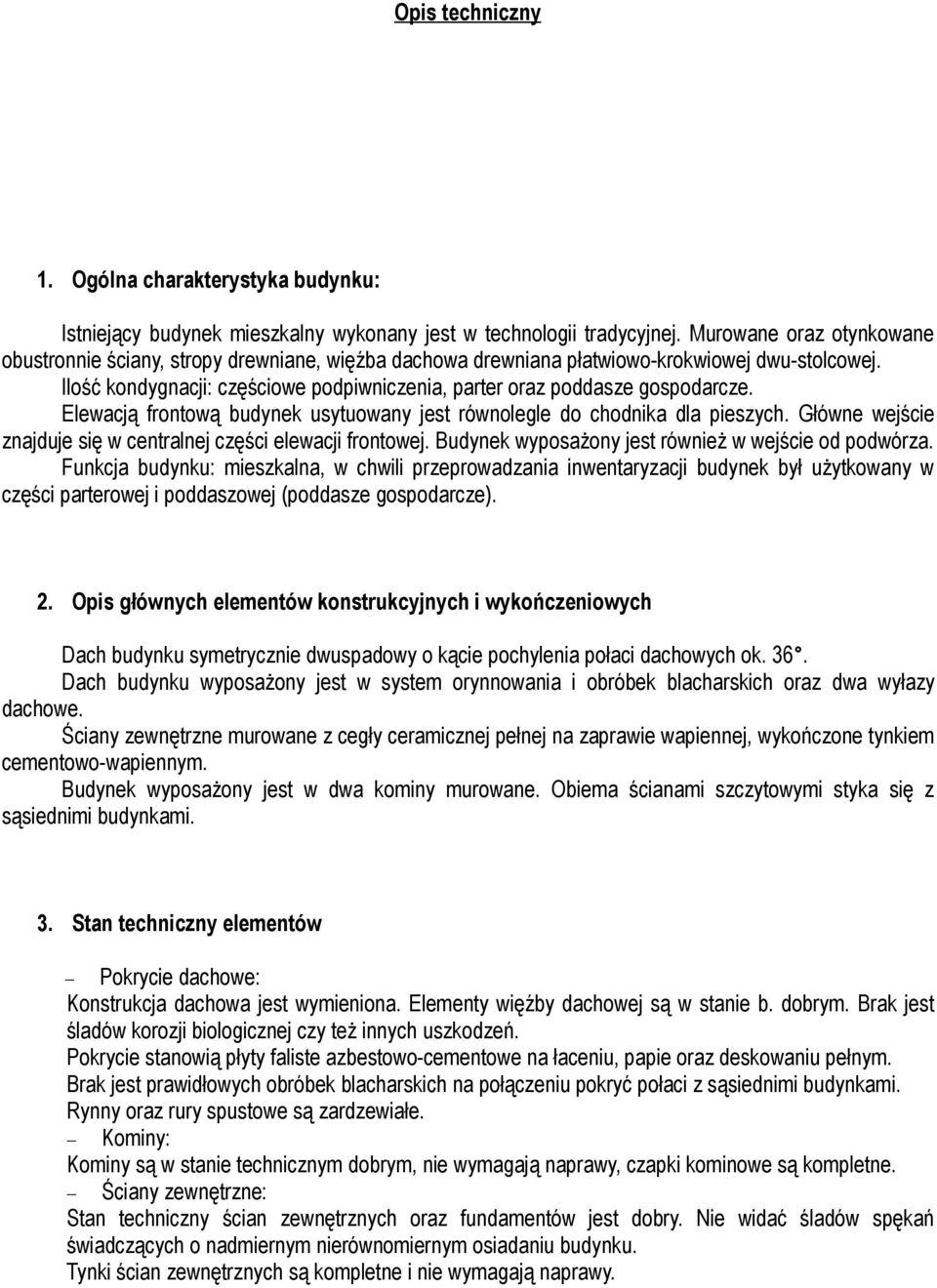

3 Opis techniczny 1. Ogólna charakterystyka budynku: Istniejący budynek mieszkalny wykonany jest w technologii tradycyjnej. Murowane oraz otynkowane obustronnie ściany, stropy drewniane, więźba dachowa drewniana płatwiowo-krokwiowej dwu-stolcowej. Ilość kondygnacji: częściowe podpiwniczenia, parter oraz poddasze gospodarcze. Elewacją frontową budynek usytuowany jest równolegle do chodnika dla pieszych. Główne wejście znajduje się w centralnej części elewacji frontowej. Budynek wyposażony jest również w wejście od podwórza. Funkcja budynku: mieszkalna, w chwili przeprowadzania inwentaryzacji budynek był użytkowany w części parterowej i poddaszowej (poddasze gospodarcze). 2. Opis głównych elementów konstrukcyjnych i wykończeniowych Dach budynku symetrycznie dwuspadowy o kącie pochylenia połaci dachowych ok. 36. Dach budynku wyposażony jest w system orynnowania i obróbek blacharskich oraz dwa wyłazy dachowe. Ściany zewnętrzne murowane z cegły ceramicznej pełnej na zaprawie wapiennej, wykończone tynkiem cementowo-wapiennym. Budynek wyposażony jest w dwa kominy murowane. Obiema ścianami szczytowymi styka się z sąsiednimi budynkami. 3. Stan techniczny elementów Pokrycie dachowe: Konstrukcja dachowa jest wymieniona. Elementy więźby dachowej są w stanie b. dobrym. Brak jest śladów korozji biologicznej czy też innych uszkodzeń. Pokrycie stanowią płyty faliste azbestowo-cementowe na łaceniu, papie oraz deskowaniu pełnym. Brak jest prawidłowych obróbek blacharskich na połączeniu pokryć połaci z sąsiednimi budynkami. Rynny oraz rury spustowe są zardzewiałe. Kominy: Kominy są w stanie technicznym dobrym, nie wymagają naprawy, czapki kominowe są kompletne. Ściany zewnętrzne: Stan techniczny ścian zewnętrznych oraz fundamentów jest dobry. Nie widać śladów spękań świadczących o nadmiernym nierównomiernym osiadaniu budynku. Tynki ścian zewnętrznych są kompletne i nie wymagają naprawy.

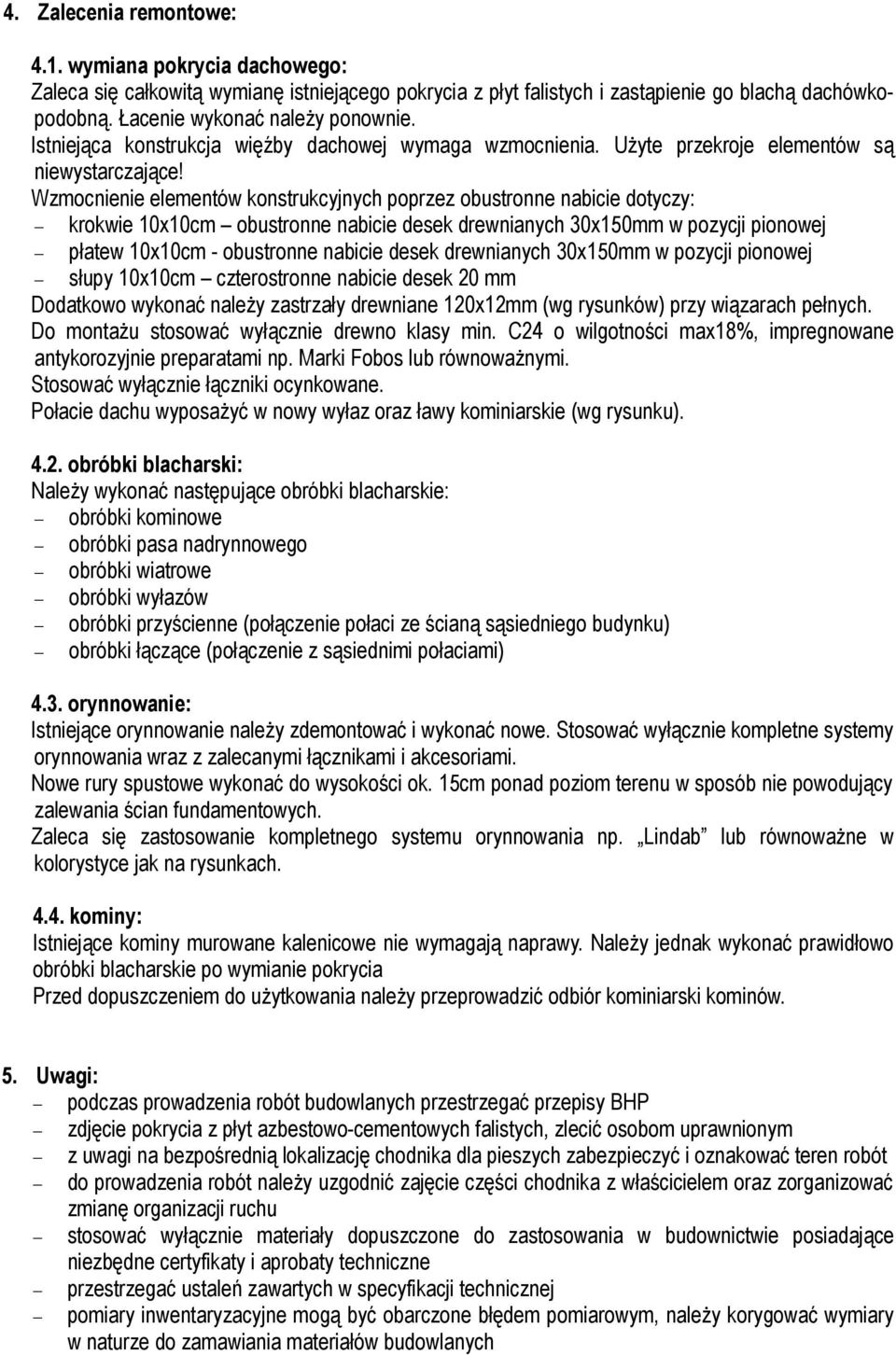

4 4. Zalecenia remontowe: 4.1. wymiana pokrycia dachowego: Zaleca się całkowitą wymianę istniejącego pokrycia z płyt falistych i zastąpienie go blachą dachówkopodobną. Łacenie wykonać należy ponownie. Istniejąca konstrukcja więźby dachowej wymaga wzmocnienia. Użyte przekroje elementów są niewystarczające! Wzmocnienie elementów konstrukcyjnych poprzez obustronne nabicie dotyczy: krokwie 10x10cm obustronne nabicie desek drewnianych 30x150mm w pozycji pionowej płatew 10x10cm - obustronne nabicie desek drewnianych 30x150mm w pozycji pionowej słupy 10x10cm czterostronne nabicie desek 20 mm Dodatkowo wykonać należy zastrzały drewniane 120x12mm (wg rysunków) przy wiązarach pełnych. Do montażu stosować wyłącznie drewno klasy min. C24 o wilgotności max18%, impregnowane antykorozyjnie preparatami np. Marki Fobos lub równoważnymi. Stosować wyłącznie łączniki ocynkowane. Połacie dachu wyposażyć w nowy wyłaz oraz ławy kominiarskie (wg rysunku) obróbki blacharski: Należy wykonać następujące obróbki blacharskie: obróbki kominowe obróbki pasa nadrynnowego obróbki wiatrowe obróbki wyłazów obróbki przyścienne (połączenie połaci ze ścianą sąsiedniego budynku) obróbki łączące (połączenie z sąsiednimi połaciami) 4.3. orynnowanie: Istniejące orynnowanie należy zdemontować i wykonać nowe. Stosować wyłącznie kompletne systemy orynnowania wraz z zalecanymi łącznikami i akcesoriami. Nowe rury spustowe wykonać do wysokości ok. 15cm ponad poziom terenu w sposób nie powodujący zalewania ścian fundamentowych. Zaleca się zastosowanie kompletnego systemu orynnowania np. Lindab lub równoważne w kolorystyce jak na rysunkach kominy: Istniejące kominy murowane kalenicowe nie wymagają naprawy. Należy jednak wykonać prawidłowo obróbki blacharskie po wymianie pokrycia Przed dopuszczeniem do użytkowania należy przeprowadzić odbiór kominiarski kominów. 5. Uwagi: podczas prowadzenia robót budowlanych przestrzegać przepisy BHP zdjęcie pokrycia z płyt azbestowo-cementowych falistych, zlecić osobom uprawnionym z uwagi na bezpośrednią lokalizację chodnika dla pieszych zabezpieczyć i oznakować teren robót do prowadzenia robót należy uzgodnić zajęcie części chodnika z właścicielem oraz zorganizować zmianę organizacji ruchu stosować wyłącznie materiały dopuszczone do zastosowania w budownictwie posiadające niezbędne certyfikaty i aprobaty techniczne przestrzegać ustaleń zawartych w specyfikacji technicznej pomiary inwentaryzacyjne mogą być obarczone błędem pomiarowym, należy korygować wymiary w naturze do zamawiania materiałów budowlanych

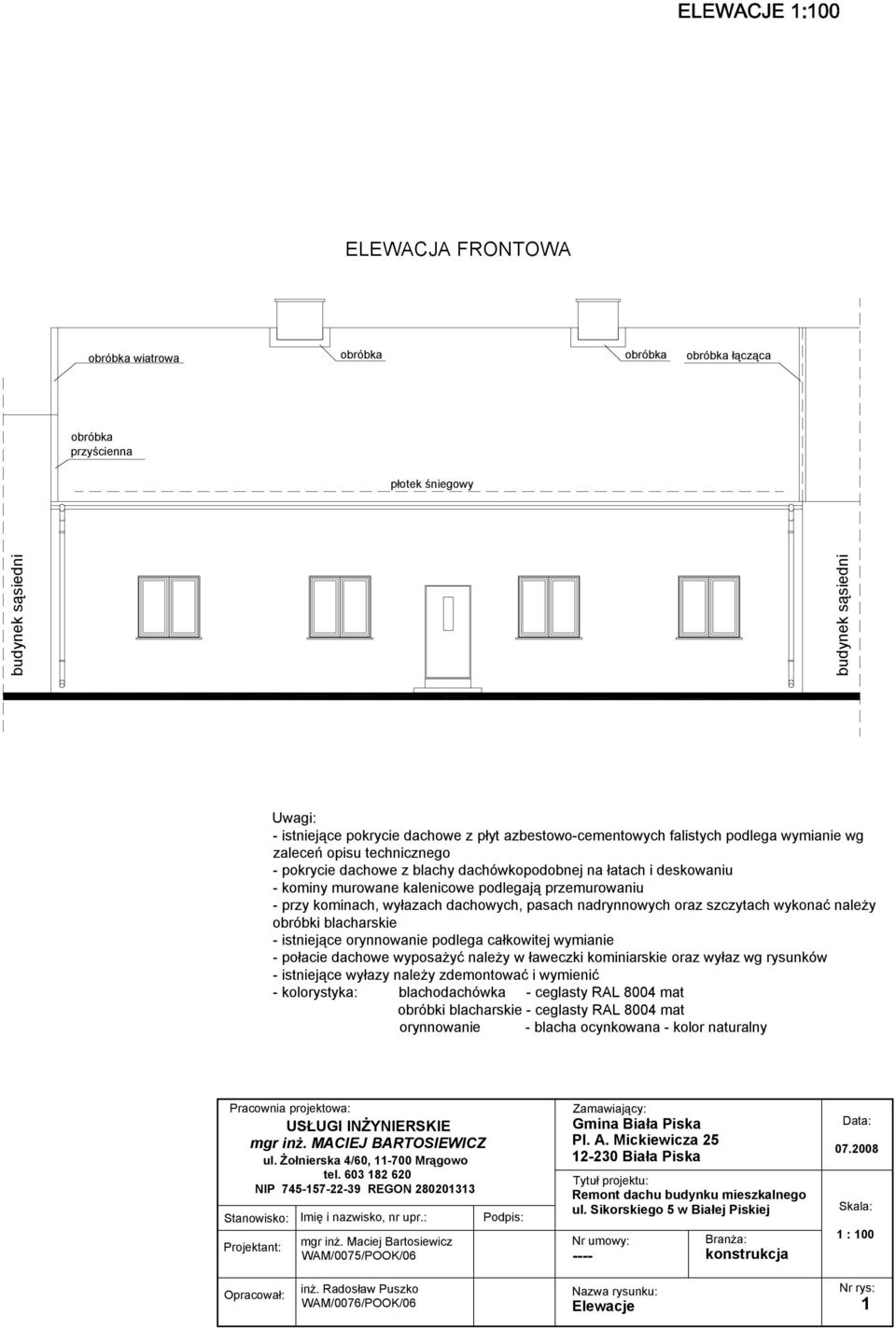

5 ELEWACJA FRONTOWA wiatrowa łącząca przyścienna płotek śniegowy budynek sąsiedni budynek sąsiedni Uwagi: - istniejące pokrycie dachowe z płyt azbestowo-cementowych falistych podlega wymianie wg zaleceń opisu technicznego - pokrycie dachowe z blachy dachówkopodobnej na łatach i deskowaniu - kominy murowane kalenicowe podlegają przemurowaniu - przy kominach, wyłazach dachowych, pasach nadrynnowych oraz szczytach wykonać należy obróbki blacharskie - istniejące orynnowanie podlega całkowitej wymianie - połacie dachowe wyposażyć należy w ławeczki kominiarskie oraz wyłaz wg rysunków - istniejące wyłazy należy zdemontować i wymienić - kolorystyka: blachodachówka - ceglasty RAL 8004 mat obróbki blacharskie - ceglasty RAL 8004 mat orynnowanie - blacha ocynkowana - kolor naturalny Pracownia projektowa: USŁU ᐧ勗 ᐧ勗ᐧ勗吗Yᐧ勗ᐧ勗ERSKᐧ勗E mgr inż. MACIEJ BARTOSIEWICZ ul 吗oᐧ勗 ersk 4/6, 11- Mrą 吗owo 吗el ᐧ勗ᐧ勗P 吗 RE 吗ᐧ勗 1313 Stanowisko: Projektant: Imię i nazwisko, nr upr.: mgr inż. Maciej Bartosiewicz WAM/0075/POOK/06 Podpis: Zamawiający: ᐧ勗 P sk Pl A M ck ew cz ᐧ勗 P sk Tytuł projektu: Re o 吗吗 c 吗u 吗u 吗吗 ku eszk l e 吗o ul S korsk e 吗o 5 w ᐧ勗e 吗 P sk e 吗 Nr umowy: ---- Branża: ko s 吗rukc 吗 Data: Skala: 1 吗 1 Opracował: inż. Radosław Puszko WAM/0076/POOK/06 Nazwa rysunku: Elew c 吗e Nr rys: 1

6 ELEWACJA TYLNA wyłaz dachowy łącząca ława kominiarska wiatrowa płotek śniegowy budynek sąsiedni budynek sąsiedni Uwagi: - istniejące pokrycie dachowe z płyt azbestowo-cementowych falistych podlega wymianie wg zaleceń opisu technicznego - pokrycie dachowe z blachy dachówkopodobnej na łatach i deskowaniu - kominy murowane kalenicowe podlegają przemurowaniu - przy kominach, wyłazach dachowych, pasach nadrynnowych oraz szczytach wykonać należy obróbki blacharskie - istniejące orynnowanie podlega całkowitej wymianie - połacie dachowe wyposażyć należy w ławeczki kominiarskie oraz wyłaz wg rysunków - istniejące wyłazy należy zdemontować i wymienić - kolorystyka: blachodachówka - ceglasty RAL 8004 mat obróbki blacharskie - ceglasty RAL 8004 mat orynnowanie - blacha ocynkowana - kolor naturalny Pracownia projektowa: USŁU ᐧ勗 ᐧ勗ᐧ勗吗Yᐧ勗ᐧ勗ERSKᐧ勗E mgr inż. MACIEJ BARTOSIEWICZ ul 吗oᐧ勗 ersk 4/6, 11- Mrą 吗owo 吗el ᐧ勗ᐧ勗P 吗 RE 吗ᐧ勗 1313 Stanowisko: Projektant: Imię i nazwisko, nr upr.: mgr inż. Maciej Bartosiewicz WAM/0075/POOK/06 Podpis: Zamawiający: ᐧ勗 P sk Pl A M ck ew cz ᐧ勗 P sk Tytuł projektu: Re o 吗吗 c 吗u 吗u 吗吗 ku eszk l e 吗o ul S korsk e 吗o 5 w ᐧ勗e 吗 P sk e 吗 Nr umowy: ---- Branża: ko s 吗rukc 吗 Data: Skala: 1 吗 1 Opracował: inż. Radosław Puszko WAM/0076/POOK/06 Nazwa rysunku: Elew c 吗e Nr rys:

7 rynn ၷ喗ᆗ咧ᆗ咧劷 ᆗ咧劷, 劷ၷ喗 rynn ၷ喗ᆗ咧ᆗ咧劷 ᆗ咧劷, 劷ၷ喗 rur spus o ၷ喗ᆗ咧劷劷 pło ek śn ego y rur spus o ၷ喗ᆗ咧劷劷 ᆗ咧 oᆗ咧rᆗ咧ᆗ咧k ro ł ko n rsk ył z d cᆗ咧o y oᆗ咧rᆗ咧ᆗ咧k ro oᆗ咧rᆗ咧ᆗ咧k ł 劷cz 劷c ᆗ咧udynek s 劷s edn oᆗ咧rᆗ咧ᆗ咧k przyśc enn rur spus o ၷ喗ᆗ咧劷劷 ᆗ咧 pło ek śn ego y rur spus o ၷ喗ᆗ咧劷劷 ᆗ咧udynek s 劷s edn rynn ၷ喗ᆗ咧ᆗ咧劷 ᆗ咧劷, 劷ၷ喗 rynn ၷ喗ᆗ咧ᆗ咧劷 ᆗ咧劷, 劷ၷ喗 ᆗ咧 ᆗ咧 po erzcᆗ咧n ᆗ咧 ᆗ咧ᆗ咧, 劷 ᆗ咧 pokryc e ᆗ咧 ᆗ咧l cᆗ咧od cᆗ咧ᆗ咧 k n ł cᆗ咧, p p e erzcᆗ咧n ego kryc desko n u po erzcᆗ咧n ᆗ咧 ᆗ咧ᆗ咧, 劷 ᆗ咧 pokryc e ᆗ咧 ᆗ咧l cᆗ咧od cᆗ咧ᆗ咧 k n ł cᆗ咧, p p e erzcᆗ咧n ego kryc desko n u po erzcᆗ咧n d cᆗ咧u ogᆗ咧łe ᆗ咧ᆗ咧劷, 劷 ᆗ咧 ᆗ咧 g ᆗ咧 ele en y dre n ne przed on że z ᆗ咧ezp eczyၷ喗 n ykorozy n e środk ocᆗ咧rony dre n ᆗ咧 do on żu s oso ၷ喗 dre no lgo nośc ၷ喗 ᆗ咧ᆗ咧ၷ喗 ᆗ咧 ele en y kons rukcy ne z dre n kl sy n 劷 ၷ喗ᆗ咧ၷ喗 ᆗ咧 rysunk ykon cze og 劷 ᆗ咧yၷ喗 oᆗ咧 rczone ᆗ咧łᆗ咧de po ro y, dl ego do przygo o n z ᆗ咧 en er ły pod zglᆗ咧de y ro y n leży skorygo ၷ喗 n urze Pr co n pro ek o USŁU ᐧ勗 ᐧ勗ᐧ勗吗Yᐧ勗ᐧ勗ERSKᐧ勗E mgr inż. MACIEJ BARTOSIEWICZ ul 吗oᐧ勗 ersk 4/6, 11- Mrą 吗owo 吗el ᐧ勗ᐧ勗P 吗 RE 吗ᐧ勗 1313 S no Pro ek n sko 劷 ᆗ咧 n z sko, nr upr 劷 Podp s gr nż 劷劷 c e 劷 r os e 劷劷劷劷劷劷劷劷劷P 劷劷劷劷劷劷 cz 劷cy ᐧ勗 P sk Pl A M ck ew cz ᐧ勗 P sk ၷ喗y uł pro ek u Re o 吗吗 c 吗u 吗u 吗吗 ku eszk l e 吗o ul S korsk e 吗o 5 w ᐧ勗e 吗 P sk e 吗 Nr u o y ---- 劷r nż ko s 吗rukc 吗 Sk l 1 吗 1 劷pr co ł nż 劷 ᆗ咧 dosł Puszko 劷劷劷劷劷劷劷劷劷P 劷劷劷劷劷劷 N z rysunku Rzu 吗吗 c 吗u Nr rys 3
