1 INSTRUKCJA OBSŁUGI AGREGATÓW PRDOTWÓRCZYCH SERII CED-6500XE-3

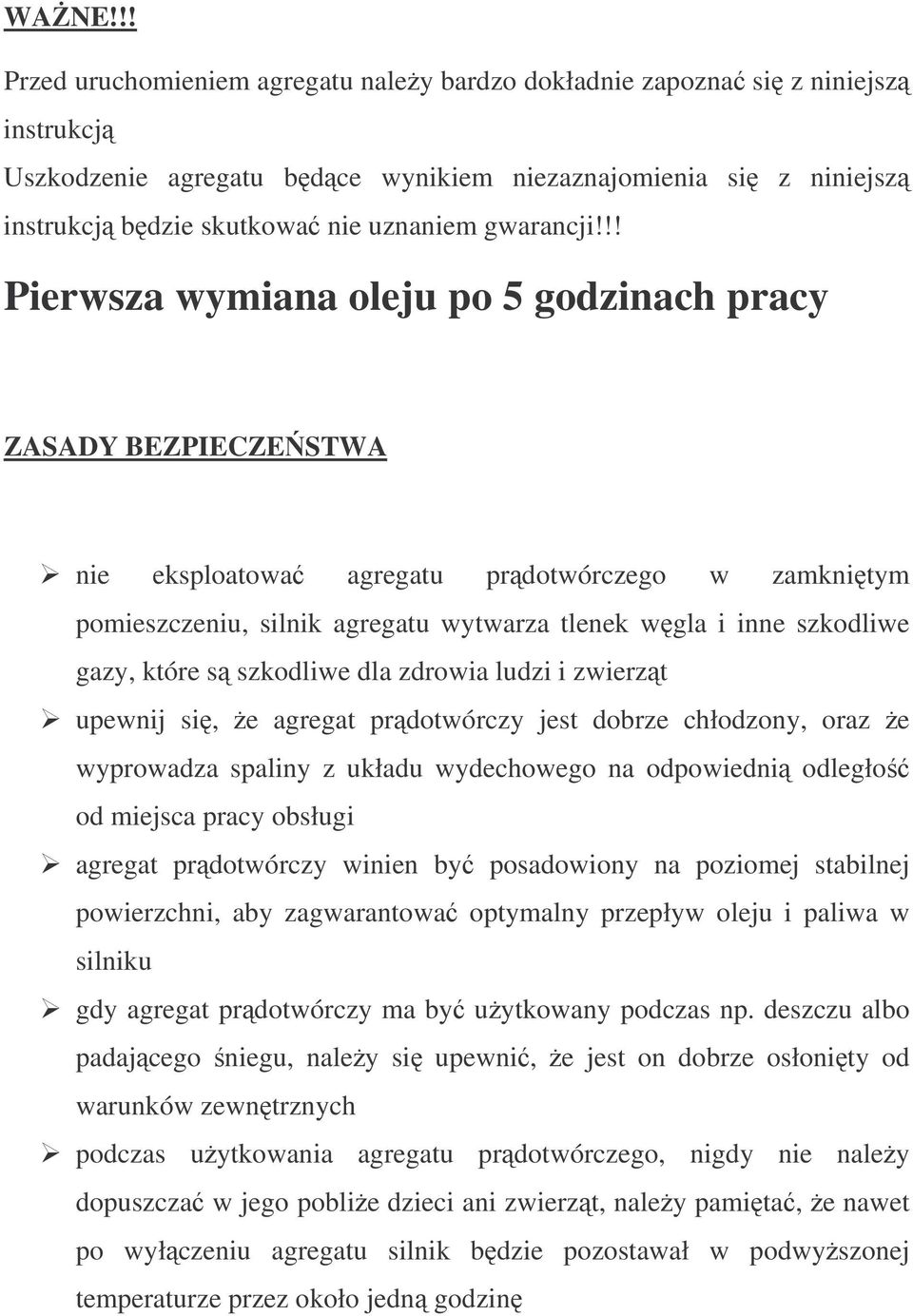

2 WANE!!! Przed uruchomieniem agregatu naley bardzo dokładnie zapozna si z niniejsz instrukcj Uszkodzenie agregatu bdce wynikiem niezaznajomienia si z niniejsz instrukcj bdzie skutkowa nie uznaniem gwarancji!!! Pierwsza wymiana oleju po 5 godzinach pracy ZASADY BEZPIECZESTWA nie eksploatowa agregatu prdotwórczego w zamknitym pomieszczeniu, silnik agregatu wytwarza tlenek wgla i inne szkodliwe gazy, które s szkodliwe dla zdrowia ludzi i zwierzt upewnij si, e agregat prdotwórczy jest dobrze chłodzony, oraz e wyprowadza spaliny z układu wydechowego na odpowiedni odległo od miejsca pracy obsługi agregat prdotwórczy winien by posadowiony na poziomej stabilnej powierzchni, aby zagwarantowa optymalny przepływ oleju i paliwa w silniku gdy agregat prdotwórczy ma by uytkowany podczas np. deszczu albo padajcego niegu, naley si upewni, e jest on dobrze osłonity od warunków zewntrznych podczas uytkowania agregatu prdotwórczego, nigdy nie naley dopuszcza w jego poblie dzieci ani zwierzt, naley pamita, e nawet po wyłczeniu agregatu silnik bdzie pozostawał w podwyszonej temperaturze przez około jedn godzin

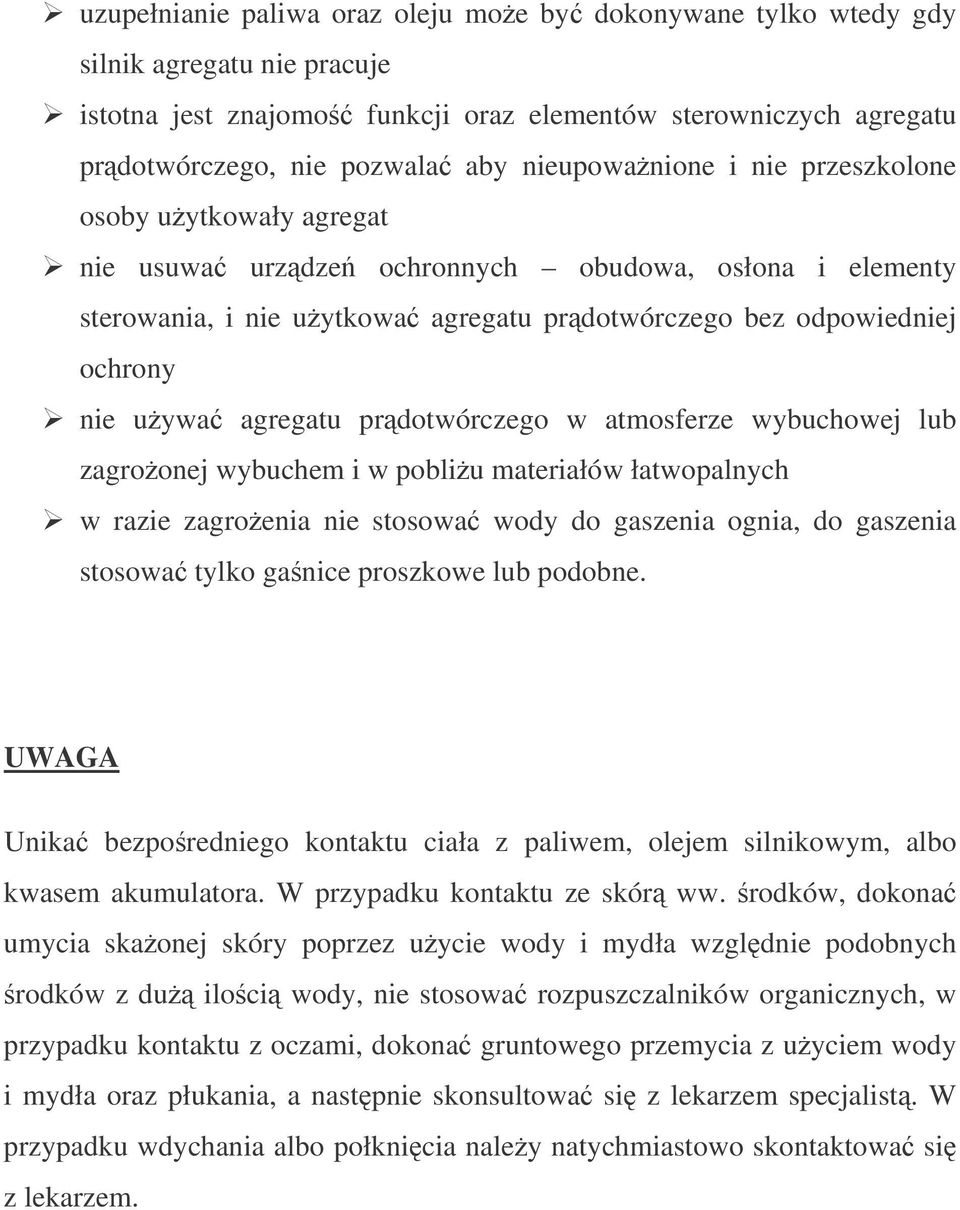

3 uzupełnianie paliwa oraz oleju moe by dokonywane tylko wtedy gdy silnik agregatu nie pracuje istotna jest znajomo funkcji oraz elementów sterowniczych agregatu prdotwórczego, nie pozwala aby nieupowanione i nie przeszkolone osoby uytkowały agregat nie usuwa urzdze ochronnych obudowa, osłona i elementy sterowania, i nie uytkowa agregatu prdotwórczego bez odpowiedniej ochrony nie uywa agregatu prdotwórczego w atmosferze wybuchowej lub zagroonej wybuchem i w pobliu materiałów łatwopalnych w razie zagroenia nie stosowa wody do gaszenia ognia, do gaszenia stosowa tylko ganice proszkowe lub podobne. UWAGA Unika bezporedniego kontaktu ciała z paliwem, olejem silnikowym, albo kwasem akumulatora. W przypadku kontaktu ze skór ww. rodków, dokona umycia skaonej skóry poprzez uycie wody i mydła wzgldnie podobnych rodków z du iloci wody, nie stosowa rozpuszczalników organicznych, w przypadku kontaktu z oczami, dokona gruntowego przemycia z uyciem wody i mydła oraz płukania, a nastpnie skonsultowa si z lekarzem specjalist. W przypadku wdychania albo połknicia naley natychmiastowo skontaktowa si z lekarzem.

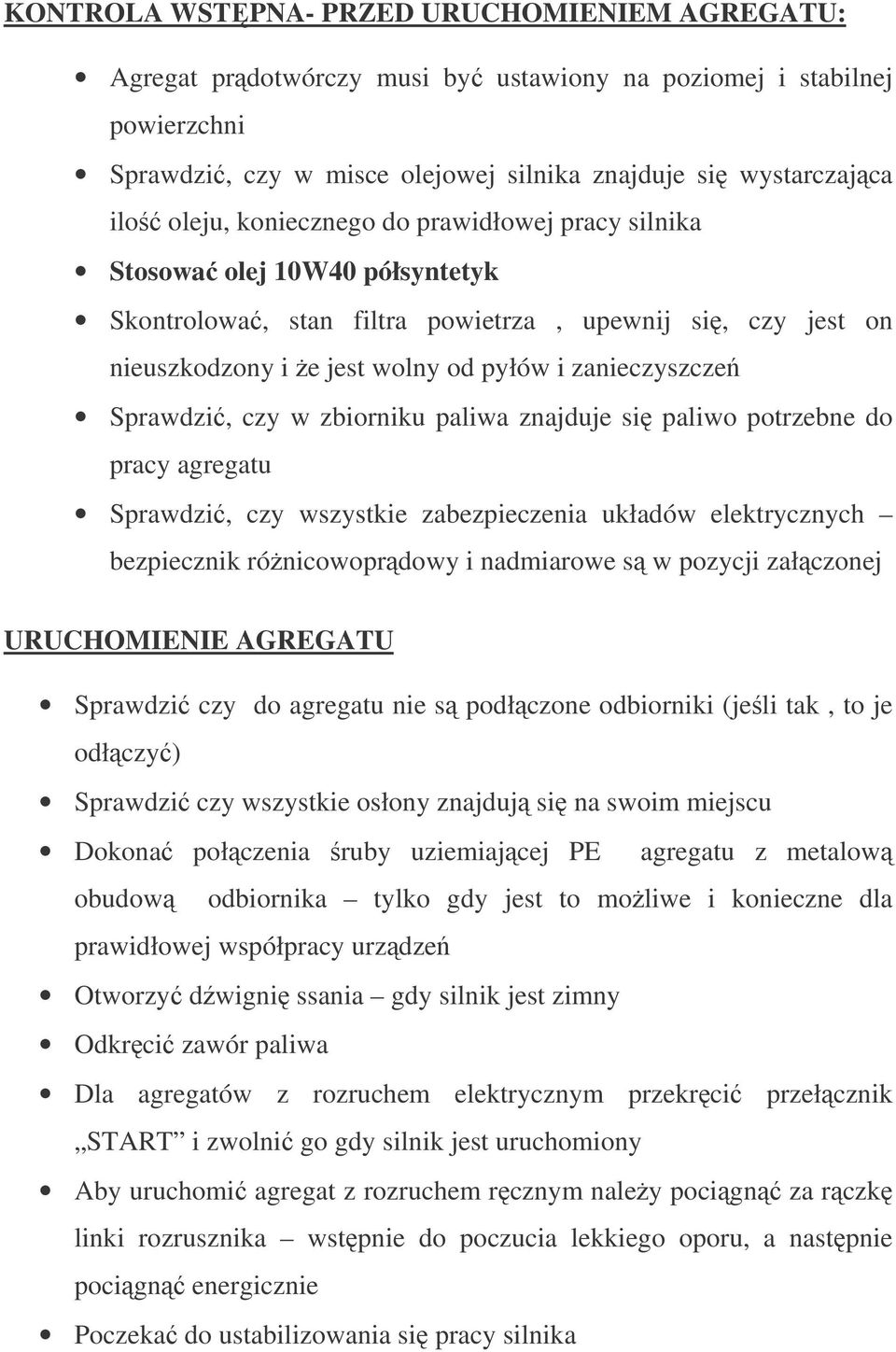

4 KONTROLA WSTPNA- PRZED URUCHOMIENIEM AGREGATU: Agregat prdotwórczy musi by ustawiony na poziomej i stabilnej powierzchni Sprawdzi, czy w misce olejowej silnika znajduje si wystarczajca ilo oleju, koniecznego do prawidłowej pracy silnika Stosowa olej 10W40 półsyntetyk Skontrolowa, stan filtra powietrza, upewnij si, czy jest on nieuszkodzony i e jest wolny od pyłów i zanieczyszcze Sprawdzi, czy w zbiorniku paliwa znajduje si paliwo potrzebne do pracy agregatu Sprawdzi, czy wszystkie zabezpieczenia układów elektrycznych bezpiecznik rónicowoprdowy i nadmiarowe s w pozycji załczonej URUCHOMIENIE AGREGATU Sprawdzi czy do agregatu nie s podłczone odbiorniki (jeli tak, to je odłczy) Sprawdzi czy wszystkie osłony znajduj si na swoim miejscu Dokona połczenia ruby uziemiajcej PE agregatu z metalow obudow odbiornika tylko gdy jest to moliwe i konieczne dla prawidłowej współpracy urzdze Otworzy dwigni ssania gdy silnik jest zimny Odkrci zawór paliwa Dla agregatów z rozruchem elektrycznym przekrci przełcznik START i zwolni go gdy silnik jest uruchomiony Aby uruchomi agregat z rozruchem rcznym naley pocign za rczk linki rozrusznika wstpnie do poczucia lekkiego oporu, a nastpnie pocign energicznie Poczeka do ustabilizowania si pracy silnika

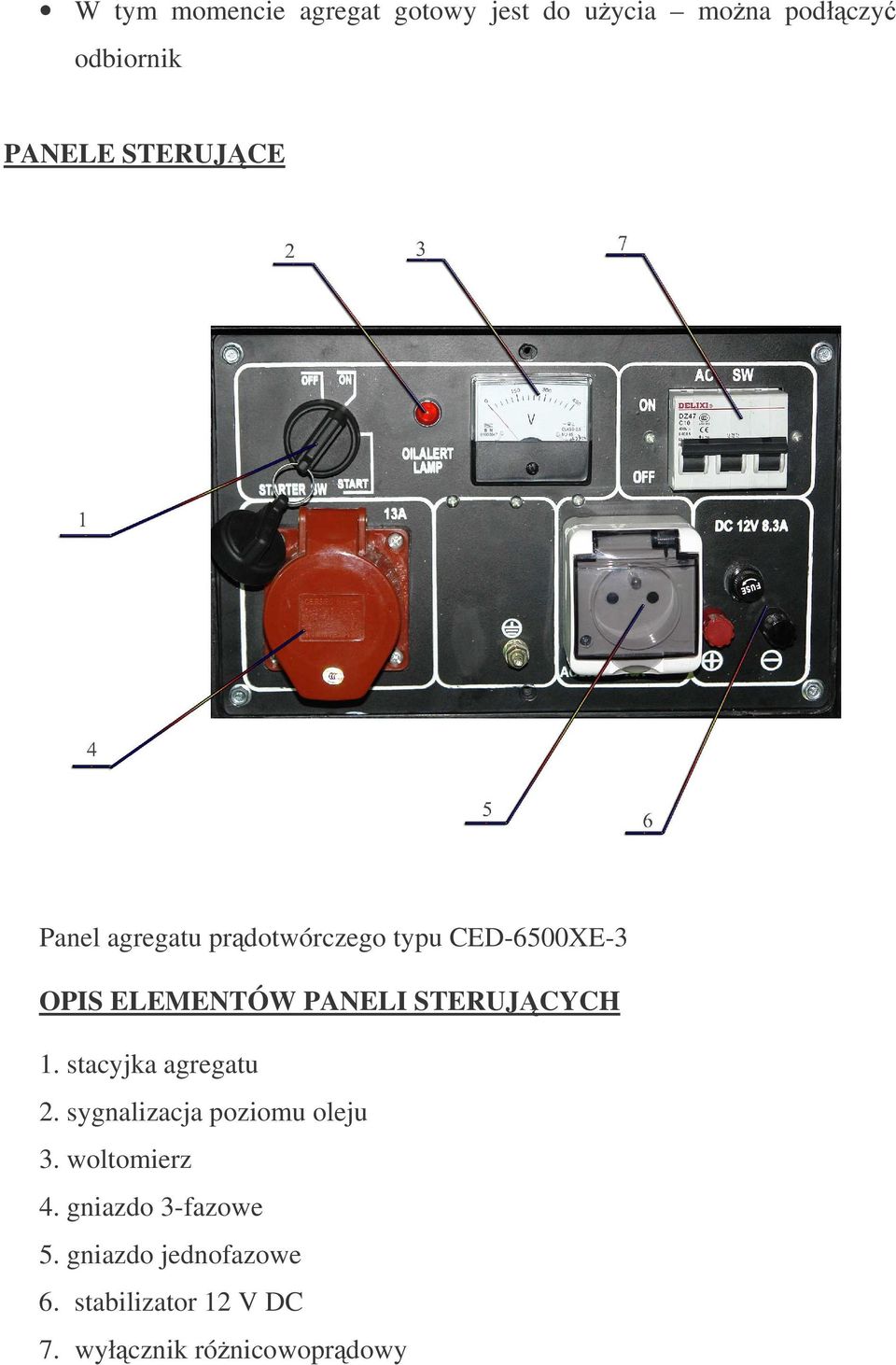

5 W tym momencie agregat gotowy jest do uycia mona podłczy odbiornik PANELE STERUJCE Panel agregatu prdotwórczego typu CED-6500XE-3 OPIS ELEMENTÓW PANELI STERUJCYCH 1. stacyjka agregatu 2. sygnalizacja poziomu oleju 3. woltomierz 4. gniazdo 3-fazowe 5. gniazdo jednofazowe 6. stabilizator 12 V DC 7. wyłcznik rónicowoprdowy

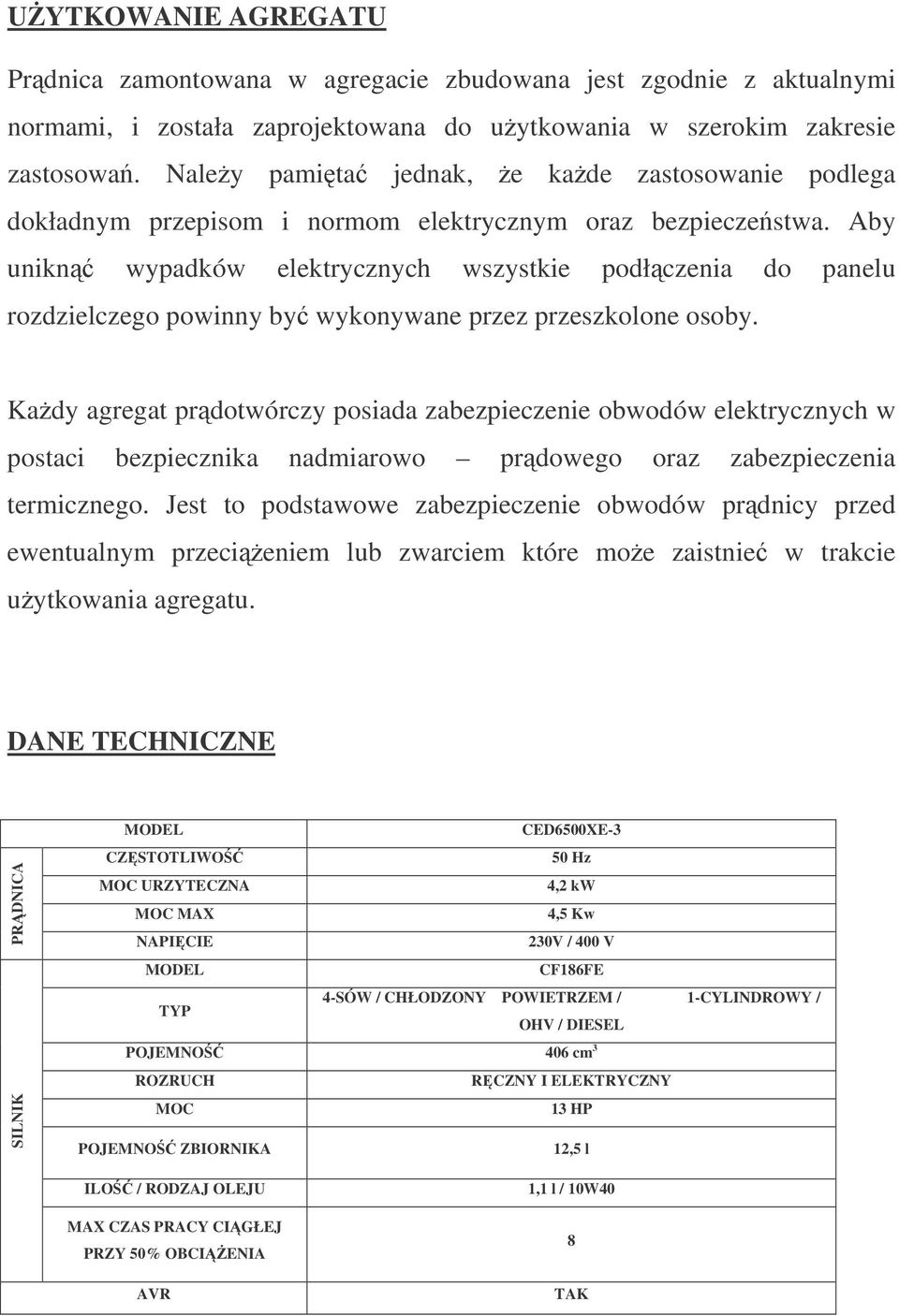

6 UYTKOWANIE AGREGATU Prdnica zamontowana w agregacie zbudowana jest zgodnie z aktualnymi normami, i została zaprojektowana do uytkowania w szerokim zakresie zastosowa. Naley pamita jednak, e kade zastosowanie podlega dokładnym przepisom i normom elektrycznym oraz bezpieczestwa. Aby unikn wypadków elektrycznych wszystkie podłczenia do panelu rozdzielczego powinny by wykonywane przez przeszkolone osoby. Kady agregat prdotwórczy posiada zabezpieczenie obwodów elektrycznych w postaci bezpiecznika nadmiarowo prdowego oraz zabezpieczenia termicznego. Jest to podstawowe zabezpieczenie obwodów prdnicy przed ewentualnym przecieniem lub zwarciem które moe zaistnie w trakcie uytkowania agregatu. DANE TECHNICZNE PRDNICA SILNIK MODEL CED6500XE-3 CZSTOTLIWO 50 Hz MOC URZYTECZNA 4,2 kw MOC MAX 4,5 Kw NAPICIE 230V / 400 V MODEL CF186FE TYP 4-SÓW / CHŁODZONY POWIETRZEM / 1-CYLINDROWY / OHV / DIESEL POJEMNO 406 cm 3 ROZRUCH RCZNY I ELEKTRYCZNY MOC 13 HP POJEMNO ZBIORNIKA 12,5 l ILO / RODZAJ OLEJU MAX CZAS PRACY CIGŁEJ PRZY 50% OBCIENIA AVR 1,1 l / 10W40 8 TAK

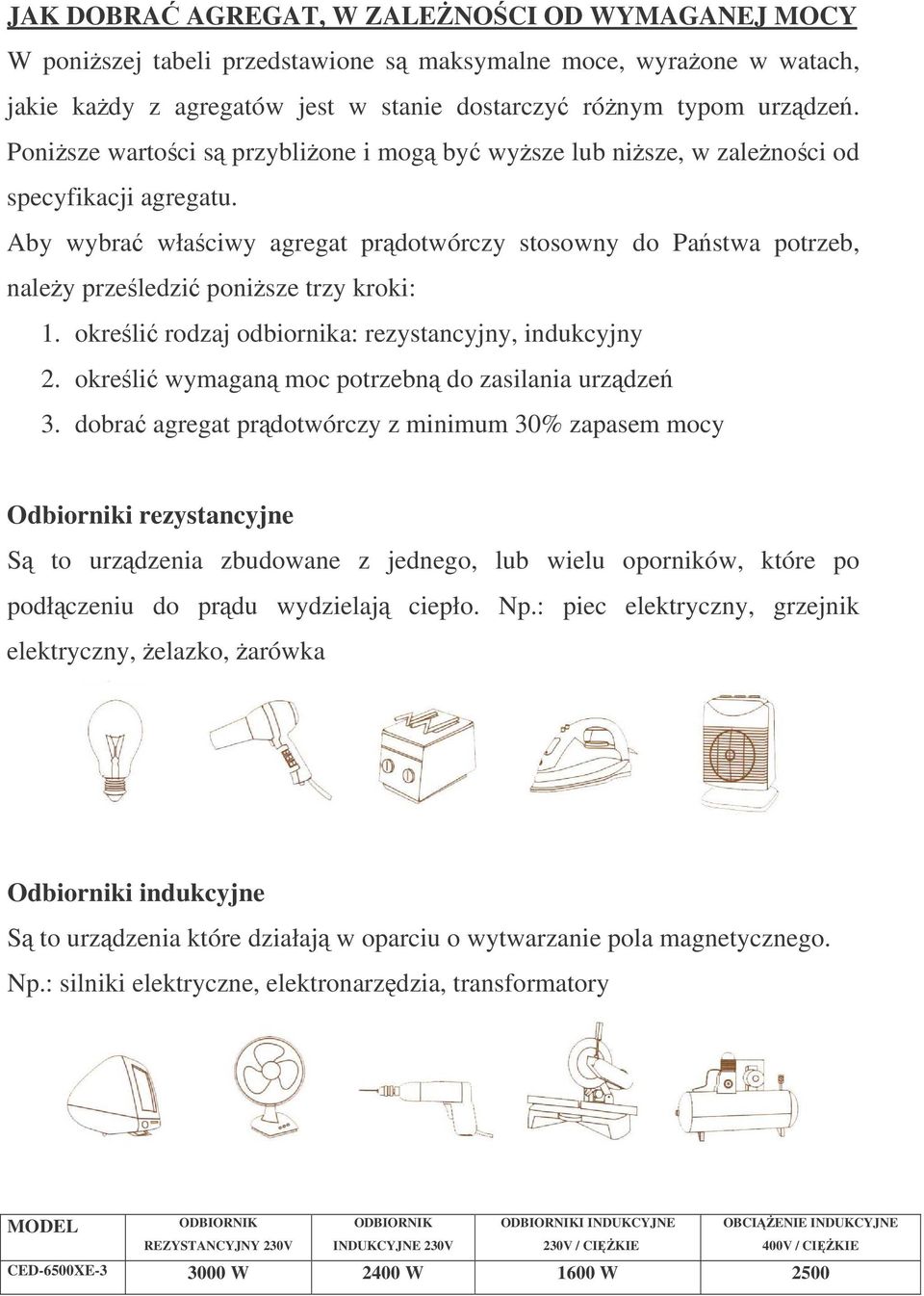

7 JAK DOBRA AGREGAT, W ZALENOCI OD WYMAGANEJ MOCY W poniszej tabeli przedstawione s maksymalne moce, wyraone w watach, jakie kady z agregatów jest w stanie dostarczy rónym typom urzdze. Ponisze wartoci s przyblione i mog by wysze lub nisze, w zalenoci od specyfikacji agregatu. Aby wybra właciwy agregat prdotwórczy stosowny do Pastwa potrzeb, naley przeledzi ponisze trzy kroki: 1. okreli rodzaj odbiornika: rezystancyjny, indukcyjny 2. okreli wymagan moc potrzebn do zasilania urzdze 3. dobra agregat prdotwórczy z minimum 30% zapasem mocy Odbiorniki rezystancyjne S to urzdzenia zbudowane z jednego, lub wielu oporników, które po podłczeniu do prdu wydzielaj ciepło. Np.: piec elektryczny, grzejnik elektryczny, elazko, arówka Odbiorniki indukcyjne S to urzdzenia które działaj w oparciu o wytwarzanie pola magnetycznego. Np.: silniki elektryczne, elektronarzdzia, transformatory MODEL ODBIORNIK ODBIORNIK ODBIORNIKI INDUKCYJNE OBCIENIE INDUKCYJNE REZYSTANCYJNY 230V INDUKCYJNE 230V 230V / CIKIE 400V / CIKIE CED-6500XE W 2400 W 1600 W 2500

8 UWAGA Kadorazowo w takiej sytuacji przed powtórnym uyciem agregatu naley bezwzgl dnie usun przyczyn awarii. WYŁCZENIE AGREGATU Wyłczy albo odłczy wszystkie odbiorniki zasilane przez agregat, pozostawi włczony silnik agregatu na około 2-3 minuty biegu jałowego w celu jego schłodzenia i dopiero wtedy wyłczy główny wyłcznik zatrzymujcy silnik. Przy agregatach z rozruchem elektrycznym obróci przełcznik do połoenia OFF Zakrci zawór paliwa UWAGA Nie wolno wyłcza silnika spalinowego podczas pracy agregatu prdotwórczego pod obcieniem. KONSERWACJA AGREGATU Agregat naley utrzymywa w czystoci po zakoczonej pracy agregat naley oczyci z zanieczyszcze naley sprawdzi czy nie ma wycieków oleju i paliwa dotyczy agregatu wyposaonego w akumulator. Kocówki akumulatora naley utrzymywa w stanie nasmarowanym wazelin techniczn lub smarem technicznym, akumulator natomiast powinien by uzupełniony wod destylowan

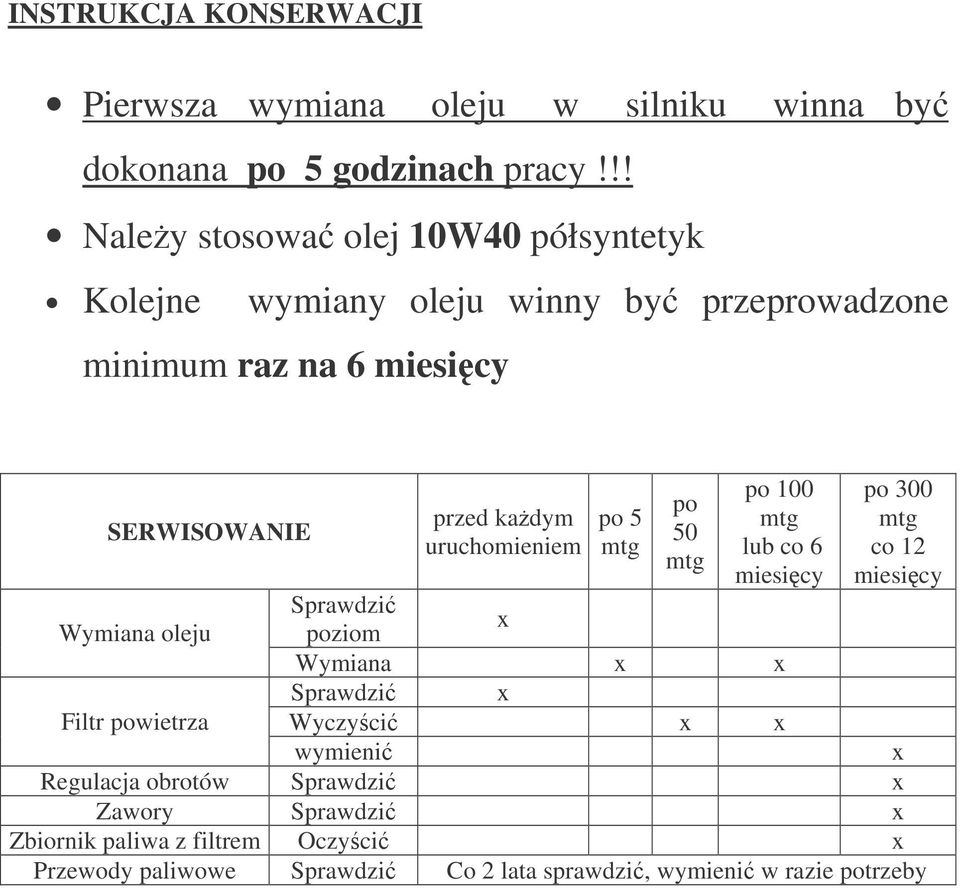

9 INSTRUKCJA KONSERWACJI Pierwsza wymiana oleju w silniku winna by dokonana po 5 godzinach pracy!!! Naley stosowa olej 10W40 półsyntetyk Kolejne wymiany oleju winny by przeprowadzone minimum raz na 6 miesi cy SERWISOWANIE przed kadym uruchomieniem po 5 mtg po 50 mtg po 100 mtg lub co 6 miesicy po 300 mtg co 12 miesicy Sprawdzi Wymiana oleju poziom x Wymiana x x Sprawdzi x Filtr powietrza Wyczyci x x wymieni x Regulacja obrotów Sprawdzi x Zawory Sprawdzi x Zbiornik paliwa z filtrem Oczyci x Przewody paliwowe Sprawdzi Co 2 lata sprawdzi, wymieni w razie potrzeby

10 Schemat elektryczny agregatu prdotwórczego CED-6500XE-3

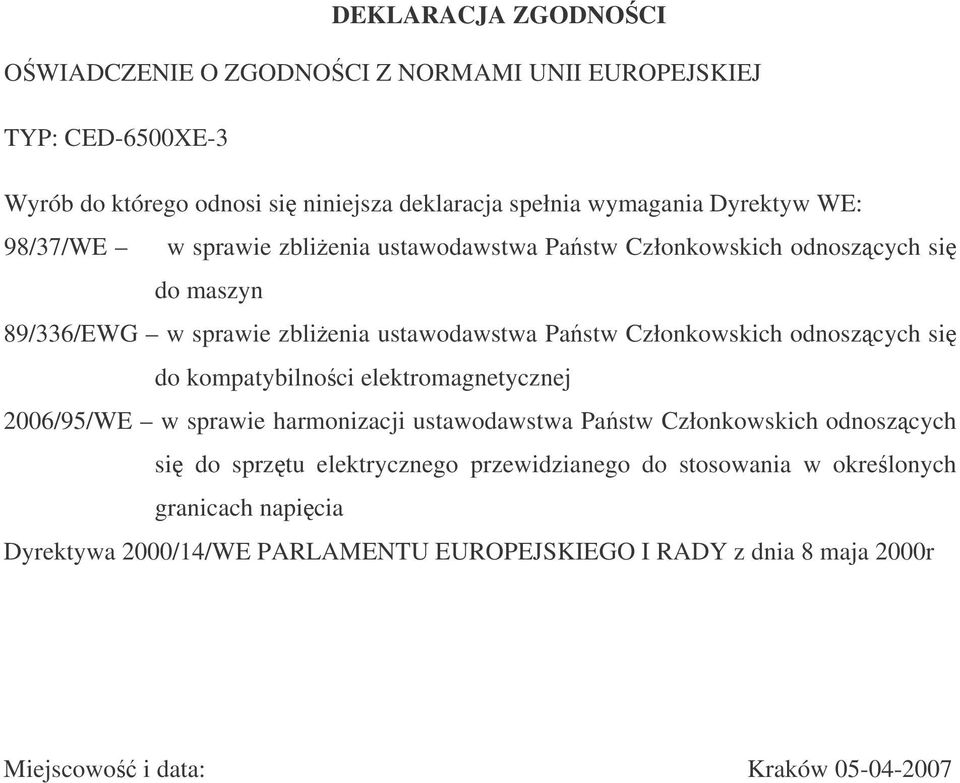

11 DEKLARACJA ZGODNOCI O WIADCZENIE O ZGODNO CI Z NORMAMI UNII EUROPEJSKIEJ TYP: CED-6500XE-3 Wyrób do którego odnosi si niniejsza deklaracja spełnia wymagania Dyrektyw WE: 98/37/WE w sprawie zblienia ustawodawstwa Pastw Członkowskich odnoszcych si do maszyn 89/336/EWG w sprawie zblienia ustawodawstwa Pastw Członkowskich odnoszcych si do kompatybilnoci elektromagnetycznej 2006/95/WE w sprawie harmonizacji ustawodawstwa Pastw Członkowskich odnoszcych si do sprztu elektrycznego przewidzianego do stosowania w okrelonych granicach napicia Dyrektywa 2000/14/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 8 maja 2000r Miejscowo i data: Kraków
