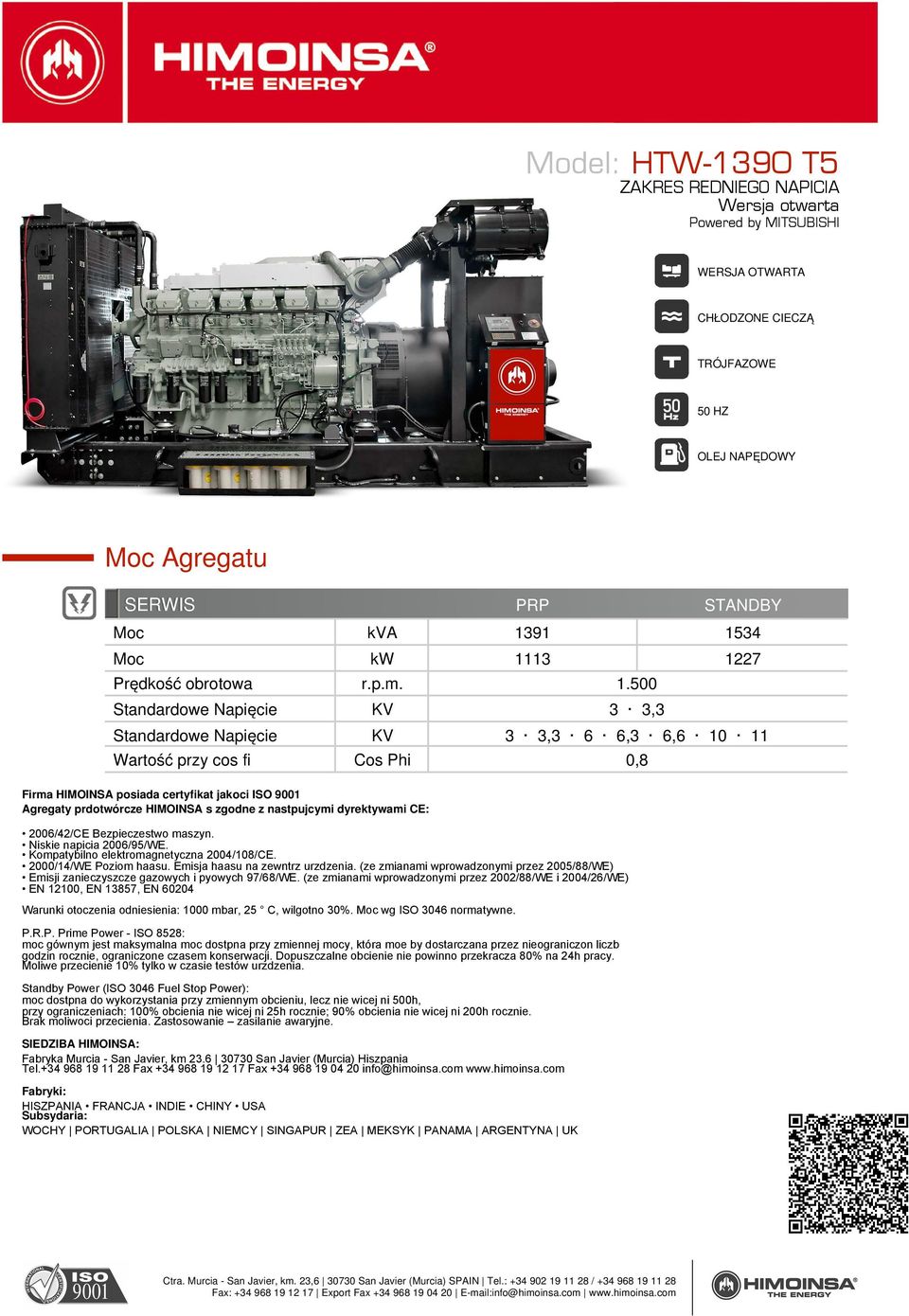

1 ZAKRES REDNIEGO NAPICIA WERSJA OTWARTA CHŁODZONE CIECZĄ TRÓJFAZOWE 50 HZ OLEJ NAPĘDOWY Moc Agregatu SERWIS PRP STANDBY Moc kva Moc kw Prędkość obrotowa r.p.m Standardowe Napięcie KV 3 3,3 Standardowe Napięcie KV 3 3,3 6 6,3 6, Wartość przy cos fi Cos Phi 0,8 Firma HIMOINSA posiada certyfikat jakoci ISO 9001 Agregaty prdotwórcze HIMOINSA s zgodne z nastpujcymi dyrektywami CE: 2006/42/CE Bezpieczestwo maszyn. Niskie napicia 2006/95/WE. Kompatybilno elektromagnetyczna 2004/108/CE. 2000/14/WE Poziom haasu. Emisja haasu na zewntrz urzdzenia. (ze zmianami wprowadzonymi przez 2005/88/WE) Emisji zanieczyszcze gazowych i pyowych 97/68/WE. (ze zmianami wprowadzonymi przez 2002/88/WE i 2004/26/WE) EN 12100, EN 13857, EN Warunki otoczenia odniesienia: 1000 mbar, 25 C, wilgotno 30%. Moc wg ISO 3046 normatywne. P.R.P. Prime Power - ISO 8528: moc gównym jest maksymalna moc dostpna przy zmiennej mocy, która moe by dostarczana przez nieograniczon liczb godzin rocznie, ograniczone czasem konserwacji. Dopuszczalne obcienie nie powinno przekracza 80% na 24h pracy. Moliwe przecienie 10% tylko w czasie testów urzdzenia. Standby Power (ISO 3046 Fuel Stop Power): moc dostpna do wykorzystania przy zmiennym obcieniu, lecz nie wicej ni 500h, przy ograniczeniach: 100% obcienia nie wicej ni 25h rocznie; 90% obcienia nie wicej ni 200h rocznie. Brak moliwoci przecienia. Zastosowanie zasilanie awaryjne. SIEDZIBA HIMOINSA: Fabryka Murcia - San Javier, km San Javier (Murcia) Hiszpania Tel Fax Fax info@himoinsa.com Fabryki: HISZPANIA FRANCJA INDIE CHINY USA Subsydaria: WOCHY PORTUGALIA POLSKA NIEMCY SINGAPUR ZEA MEKSYK PANAMA ARGENTYNA UK

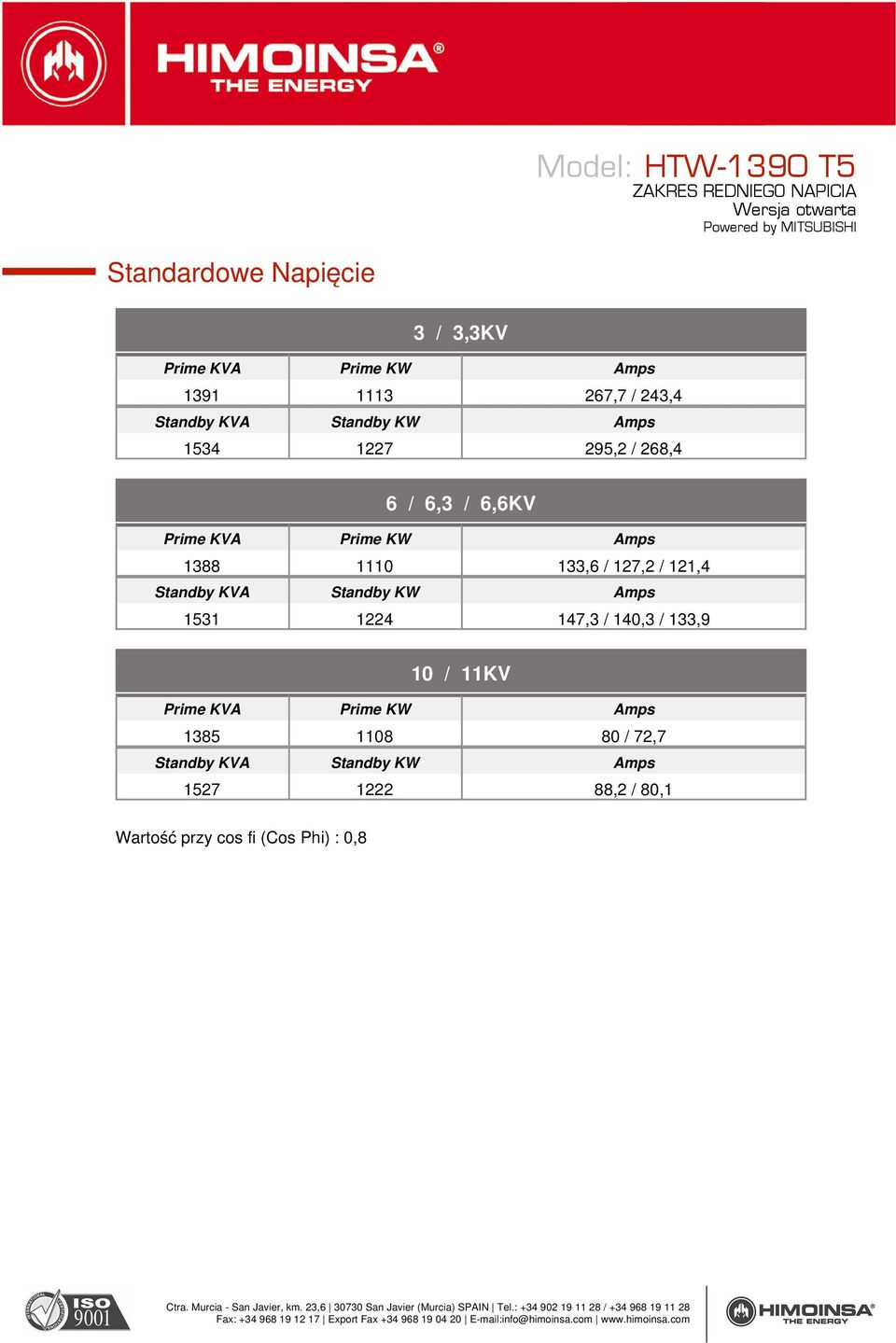

2 Standardowe Napięcie 3 / 3,3KV Prime KVA Prime KW Amps ,7 / 243,4 Standby KVA Standby KW Amps ,2 / 268,4 6 / 6,3 / 6,6KV Prime KVA Prime KW Amps ,6 / 127,2 / 121,4 Standby KVA Standby KW Amps ,3 / 140,3 / 133,9 10 / 11KV Prime KVA Prime KW Amps / 72,7 Standby KVA Standby KW Amps ,2 / 80,1 Wartość przy cos fi (Cos Phi) : 0,8

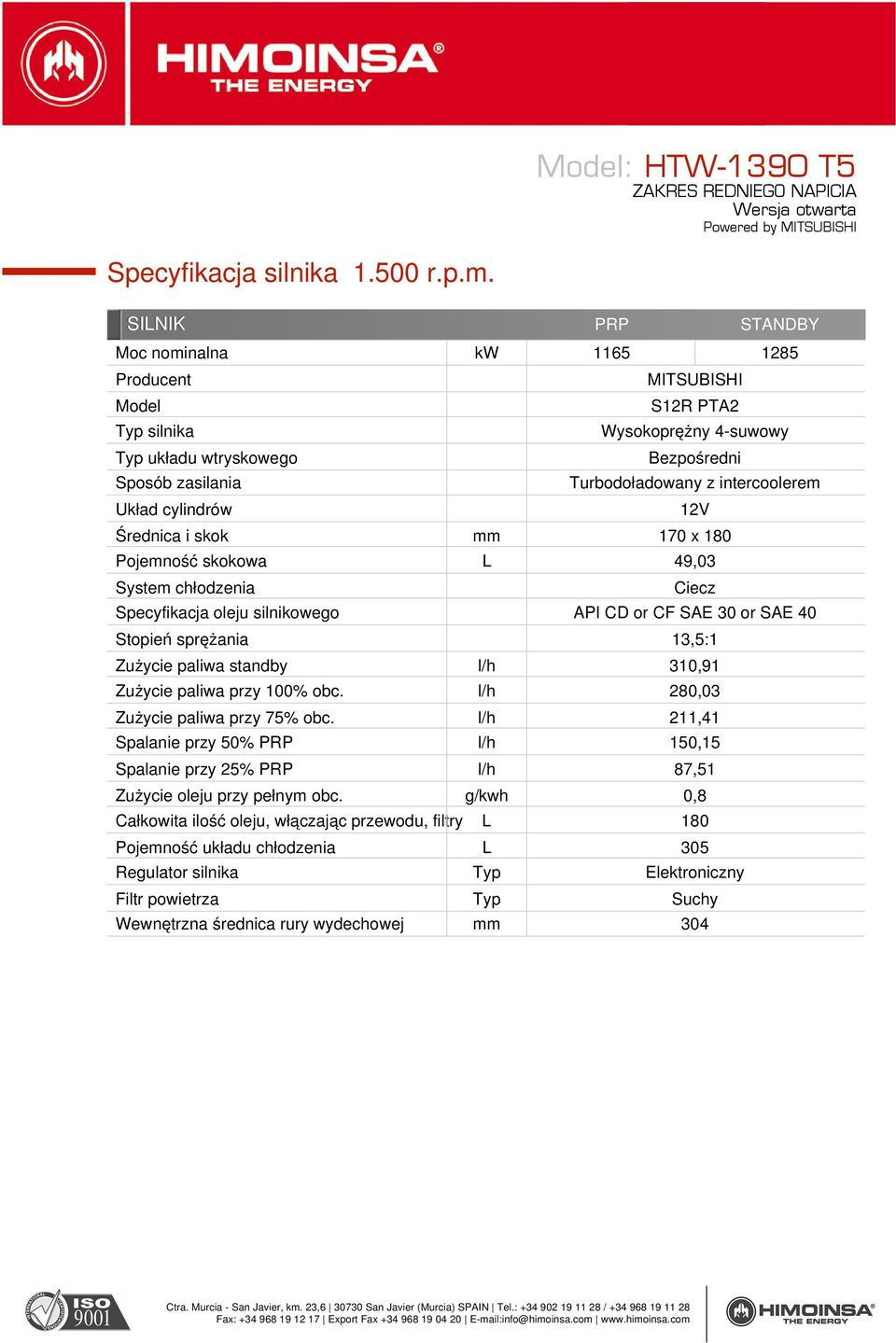

3 Specyfikacja silnika r.p.m. SILNIK PRP STANDBY Moc nominalna kw Producent Model Typ silnika Typ układu wtryskowego Sposób zasilania Układ cylindrów MITSUBISHI S12R PTA2 Wysokoprężny 4-suwowy Bezpośredni Turbodoładowany z intercoolerem Średnica i skok mm 170 x 180 Pojemność skokowa L 49,03 System chłodzenia 12V Ciecz Specyfikacja oleju silnikowego API CD or CF SAE 30 or SAE 40 Stopień sprężania 13,5:1 Zużycie paliwa standby l/h 310,91 Zużycie paliwa przy 100% obc. l/h 280,03 Zużycie paliwa przy 75% obc. l/h 211,41 Spalanie przy 50% PRP l/h 150,15 Spalanie przy 25% PRP l/h 87,51 Zużycie oleju przy pełnym obc. g/kwh 0,8 Całkowita ilość oleju, włączając przewodu, filtry L 180 Pojemność układu chłodzenia L 305 Regulator silnika Typ Elektroniczny Filtr powietrza Typ Suchy Wewnętrzna średnica rury wydechowej mm 304

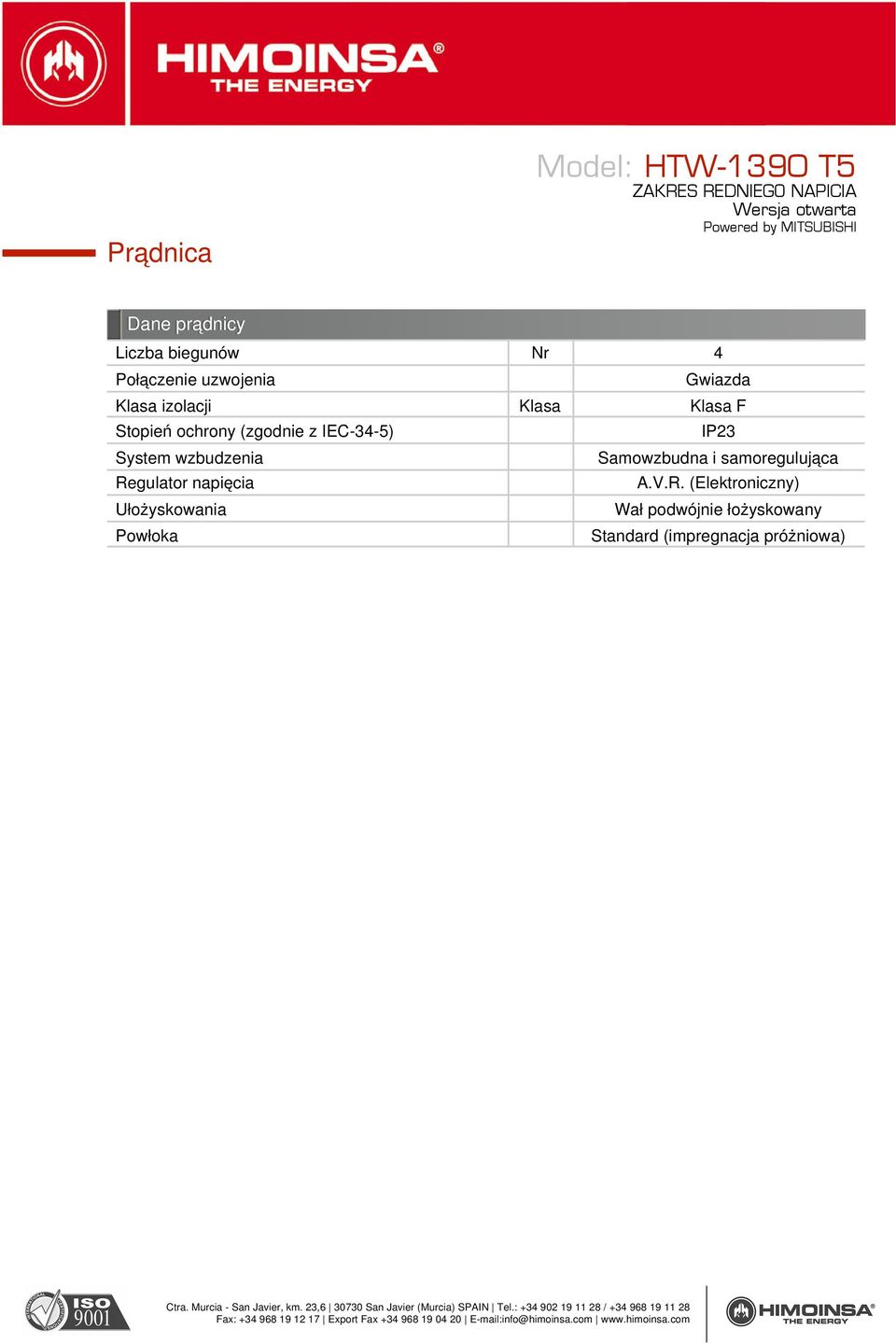

4 Prądnica Model: HTW-1390 T5 Dane prądnicy Liczba biegunów Nr 4 Połączenie uzwojenia Gwiazda Klasa izolacji Klasa Klasa F Stopień ochrony (zgodnie z IEC-34-5) System wzbudzenia Regulator napięcia Ułożyskowania Powłoka IP23 Samowzbudna i samoregulująca A.V.R. (Elektroniczny) Wał podwójnie łożyskowany Standard (impregnacja próżniowa)

5 Typ instalacji Układ Wydechowy Ciepło emitowane do gazów wylotowych C 520 Przepływ gazów wylotowych m3/min 279 Maksymalne ciśnienie zwrotne mm H2o 600 Ciepło wydostające się przez wydech KCal/Kwh 587,4 Układ Dolotowy Zapotrzebowanie powietrza do spalania przy m3/h 6300 Zapotrzebowanie powietrza do spalania przy. m3/s 30 Przepływ powietrza wentylatora alternatora m3/s 2,6 Układ Rozruchowy Moc rozrusznika kw 7,5 x 2 Moc rozrusznika CV 10,2 x 2 Minimalna pojemność akumulatora Ah 400 Napięcie zewnętrzne Vcc 24 Prąd rozruchowy (praca) A 1250 Prąd rozruchowy (inicjacja) A 400 Układ Zasilania Specyfikacja oleju silnikowego Olej napędowy Ciśnienie układu wtryskowego mm Hg 75 Maksymalny powrót przelewem mm Hg 150

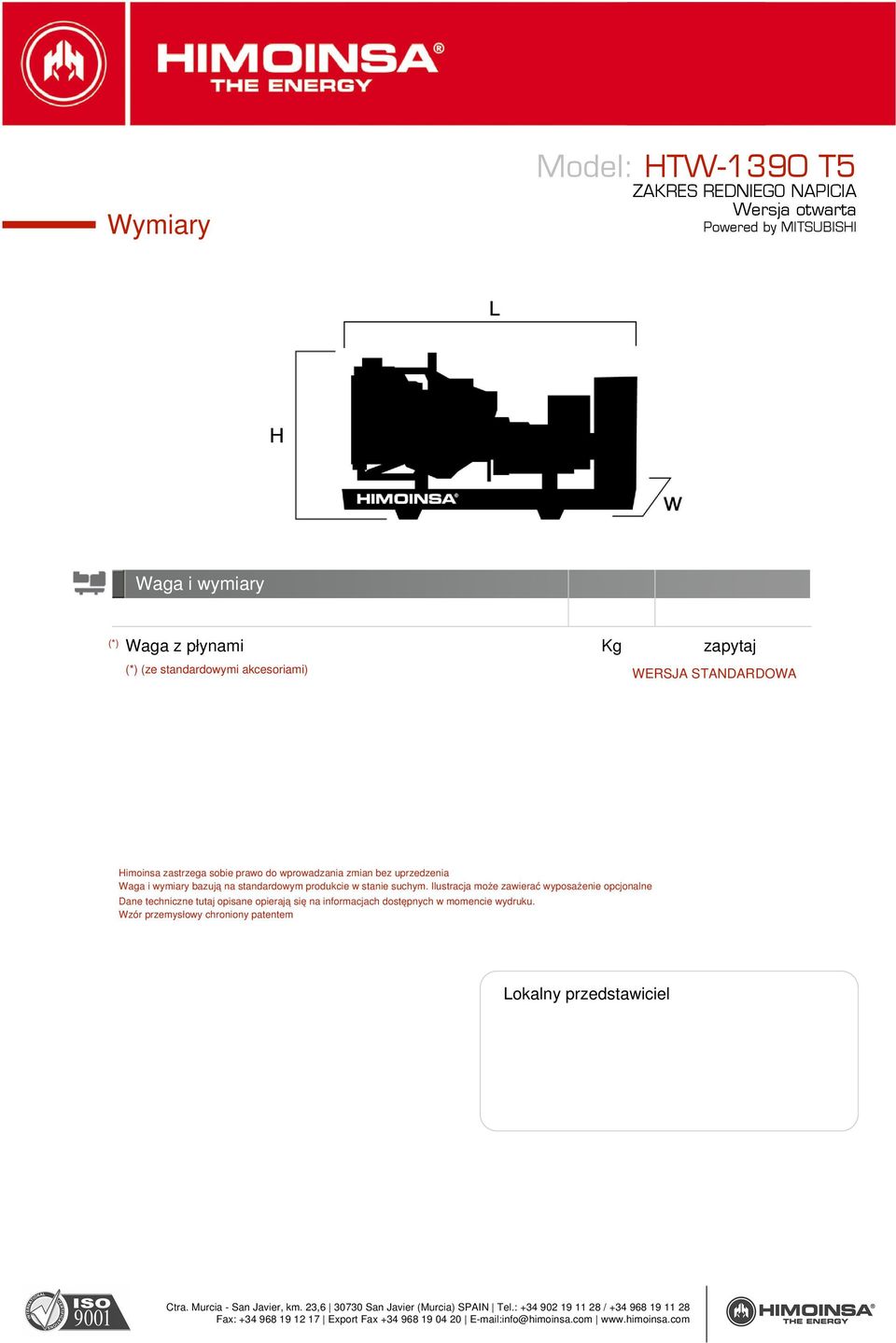

6 Wymiary Model: HTW-1390 T5 Waga i wymiary (*) Waga z płynami Kg zapytaj (*) (ze standardowymi akcesoriami) WERSJA STANDARDOWA Himoinsa zastrzega sobie prawo do wprowadzania zmian bez uprzedzenia Waga i wymiary bazują na standardowym produkcie w stanie suchym. Ilustracja może zawierać wyposażenie opcjonalne Dane techniczne tutaj opisane opierają się na informacjach dostępnych w momencie wydruku. Wzór przemysłowy chroniony patentem Lokalny przedstawiciel

7 Wyposażenie standardowe i opcjonalne agregatów Silnik Standardowy filtr powietrza Standardowy filtr paliwa Standardowy filtr oleju Czujnik temperatury oleju Czujnik temperatury cieczy Kompensator wydechu Silnik wysokoprężny czterosuwowy Chłodzony cieczą Instalacja 24V Chłodnica z wentylatorem Elektroniczny regulator Czujnik temperatury cieczy Czujnik ciśnienia oleju Osłony termiczne i osłony wentylatora Osłony elementów ruchomych Alternator Samowzbudna i samoregulująca Stopień ochrony IP23 Klasa izolacji H System elektryczny Akumulator bezobsługowy Wyłącznik akumulatora Panel sterowania i wyłącznikiem awaryjnym Alternator - prostownik z uziemieniem Bateria/e rozruchowa/e z podłączeniem do silnika Wyjście do uziemienia (nie zawiera piki uziemiającej) wersja otwarta Rama stalowa Wyłącznik awaryjny Pompa opróżniania miski olejowej Tłumik drgań Rama stalowa zintegrowana ze zbiornikiem paliwa Czujnik poziomu paliwa Zawór do spuszczania paliwa Stalowy tłumik wydechu - 15dB(A) Opcjonalny : Pompa do przetaczania paliwa Stalowy tłumik wydechu - 35dB(A)

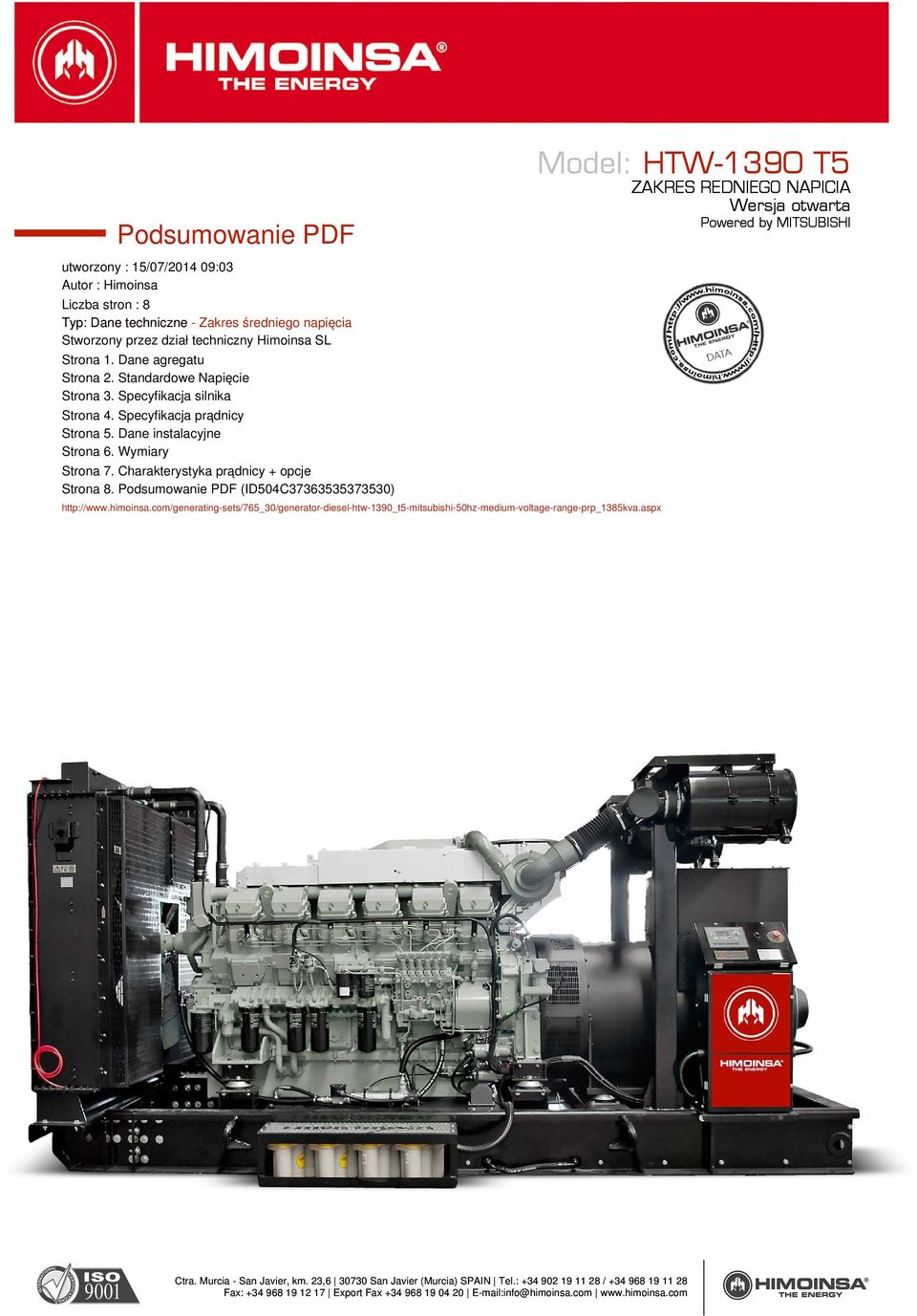

8 Podsumowanie PDF utworzony : 15/07/ :03 Autor : Himoinsa Liczba stron : 8 Typ: Dane techniczne - Zakres średniego napięcia Stworzony przez dział techniczny Himoinsa SL Strona 1. Dane agregatu Strona 2. Standardowe Napięcie Strona 3. Specyfikacja silnika Strona 4. Specyfikacja prądnicy Strona 5. Dane instalacyjne Strona 6. Wymiary Strona 7. Charakterystyka prądnicy + opcje Strona 8. Podsumowanie PDF (ID504C ) Model: HTW-1390 T5
