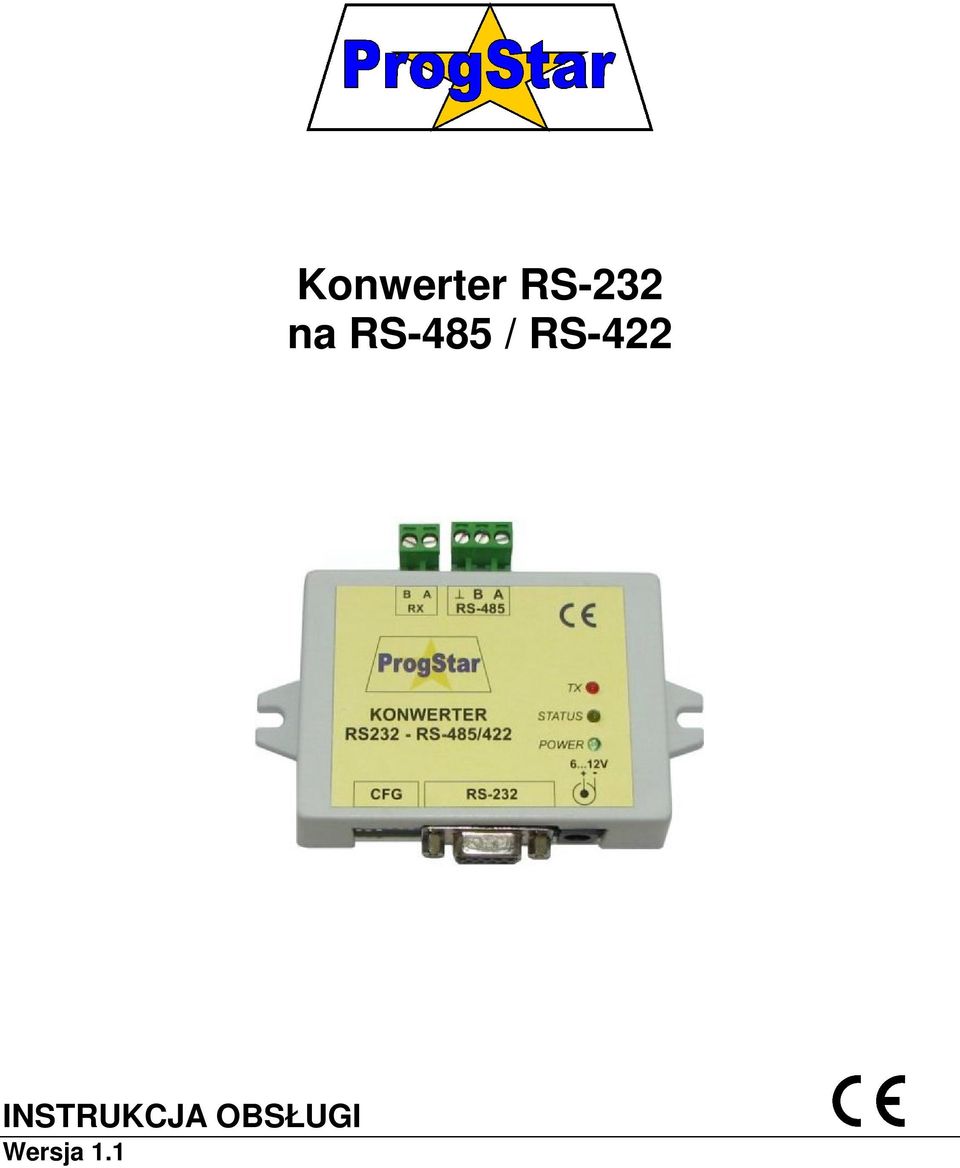

INSTRUKCJA OBSŁUGI Wersja 1.1. Konwerter RS-232 na RS-485 / RS-422

Transkrypt

1 INSTRUKCJA OBSŁUGI Wersja 1.1 Konwerter RS-232 na RS-485 / RS-422

2 Spis treci 1. Opis ogólny Rozmieszczenie wyprowadze Instalacja konwertera Przyłczenie magistrali RS Połczenie w trybie RS Wybór trybu pracy Sygnalizowanie działania Parametry techniczne Informacje o bezpieczestwie... 8 PROGSTAR Zakład Elektroniki, Automatyki i Informatyki ul. Lipowa Starachowice tel./fax (0-41) progstar@progstar.com.pl Chocia podjto wszelkie działania, aby informacje zawarte w tej instrukcji były dokładne i kompletne, to jednoczenie ani producent ani dostawca urzdzenia nie przyjmuj odpowiedzialnoci za pominicia i błdy. Producent i dostawca urzdzenia nie przyjmuj adnej odpowiedzialnoci za szkody wynikłe z nieprawidłowego działania lub uszkodze urzdzenia, jego oprogramowania bd akcesorii. Firma PROGSTAR zastrzega sobie prawo zmiany specyfikacji sprztu i oprogramowania opisanego w instrukcji w dowolnym czasie i bez uprzedzenia. Copyright PROGSTAR Wszelkie prawa zastrzeone Starachowice, sierpie 2011

3 1. Opis ogólny Instrukcja obsługi konwertera RS-232 / RS-485 / RS-422 Konwerter umoliwia przyłczenie magistrali RS-485 do komputera PC przez port RS-232. Magistrala RS-485 daje moliwo przyłczenia wielu urzdze za pomoc jednej pary przewodów, po której odbywa si rónicowa transmisja w obie strony (na przemian: odbiór i nadawanie). Alternatywnie, konwerter moe pracowa w trybie RS-422, w którym transmisja rónicowa odbywa si jednoczenie w obie strony na dwóch parach przewodów (jedna do nadawania, druga do odbioru). Ten tryb jest przewidziany do połcze dwóch urzdze (tzw. punkt-punkt) oddalonych na znaczne odległoci. Cechy urzdzenia: Wysoka prdko transmisji (do bps) Praca w trybie RS-485 oraz RS-422 Izolacja galwaniczna obwodów RS-485/422 od portu RS-232 Włczanie nadawania: automatycznie, lub lini RTS Mikroprocesorowe sterowanie pracy urzdzenia Wbudowane zabezpieczenia: przeciwprzepiciowe, przeciwzwarciowe Łatwa instalacja, małe wymiary Wiele dostpnych trybów pracy Wysoka niezawodno Zasad działania urzdzenia pokazano schematycznie na rys. 1. Rys. 1. Schemat blokowy konwertera RS-232 / RS

4 Instrukcja obsługi konwertera RS-232 / RS-485 / RS Rozmieszczenie wyprowadze Na rys. 2 przedstawiono rozmieszczenie wyprowadze i kontrolek urzdzenia. Rys. 2. Rozmieszczenie kontrolek oraz wyprowadze Złcza sygnałowe RS-232 gniazdo portu RS-232 (przyłczenie komputera PC; eskie gniazdo DB-9), RS-485 zaciski A, B interfejsu RS-485 lub nadajnika RS-422 oraz masa sygnałowa ( ), RX zaciski A, B odbiornika RS-422, V wejcie napicia zasilajcego. Kontrolki (diody LED) i przełczniki POWER (zielona) sygnalizuje obecno napicia zasilania, STATUS (ółta) sygnalizuje wybrany tryb pracy konwertera, TX (czerwona) sygnalizuje włczenie nadajnika RS-485 / RS-422, CFG przełcznik wyboru trybu pracy. 3. Instalacja konwertera Konwerter naley przyłczy do wolnego gniazda RS-232 w komputerze PC za pomoc standardowego kabla z mskim i eskim wtykiem DB-9 bez skrzyowania przewodów. Urzdzenie nie wymaga instalowania sterowników. Rozmieszczenie wyprowadze w gniedzie RS-232 konwertera jest nastpujce: Numer złcza Sygnał RXD TXD GND RTS CTS Kierunek w konwerterze (nadajnik) (odbiornik) (masa) (odbiornik) (nadajnik) Do konwertera naley przyłczy zasilacz sieciowy o napiciu wyjciowym 6 12 V prdu stałego (minimalna wydajno prdowa zasilacza: 200 ma). 4. Przyłczenie magistrali RS-485 Do zacisków RS-485 A, B dostpnych na górnej ciance obudowy naley przyłczy przewody magistrali RS- 485, łczc wyprowadzenia oznaczone A, B z identycznie oznaczonymi wyprowadzeniami pozostałych urzdze. Port RS-485 konwertera pełni na przemian rol nadajnika i odbiornika. Przełczanie nadawanie / - 4 -

5 Instrukcja obsługi konwertera RS-232 / RS-485 / RS-422 odbiór moe odbywa si za pomoc sygnału RTS z interfejsu RS-232, lub automatycznie, zalenie od ustawie trybu pracy urzdzenia przełcznikiem CFG. Konwerter zapewnia izolacj galwaniczn obwodów. Styki A, B, złcz RS-485 oraz RX (dla trybu RS-422) s odizolowane od portu RS-232 komputera PC i od zasilacza sieciowego. Połczenie RS-485 naley zrealizowa skrcon par przewodów (tzw. para skrtki). Zastosowanie innych przewodów moe spowodowa wystpowanie błdów, wzrost podatnoci systemu na zakłócenia lub emisj zakłóce radiowych. Magistrala RS-485 powinna mie topologi typu punkt-punkt (jak pokazano na rys. 3), naley unika topologii typu gwiazda. W przypadku bardzo długiej linii RS-485 i duych prdkoci transmisji, pocztek i koniec magistrali naley zaterminowa rezystorami RT o rezystancji zblionej do impedancji skrtki, np Ω. Konwerter nie posiada wbudowanych rezystorów terminujcych ani podcigajcych napicie na liniach RS- 485, nie wprowadza zatem zbdnego obcienia linii. Rys. 3. Przykładowe połczenie magistrali RS-485 Zacisk masy sygnałowej (GND) mona równie połczy z zaciskami masy pozostałych urzdze podłczonych do magistrali RS-485. Aby uodporni magistral na działanie szczególnie silnych zakłóce elektromagnetycznych, do połcze sygnałów RS-485 mona zastosowa ekranowan par przewodów z ekranem podłczonym do masy na jego obu kocach. 5. Połczenie w trybie RS-422 W przypadku pracy w trybie RS-422, zaciski A,B złcza RS-485 staj si wyjciem nadajnika, za zaciski A,B złcza RX staj si wejciem odbiornika. Nadawanie i odbiór odbywaj si jednoczenie, a do transmisji wykorzystywane s dwie pary przewodów. Połczenia w trybie RS-422 naley wykona zgodnie z rys. 4. Tak jak w przypadku trybu RS-485, połczenia naley wykona skrconymi parami przewodów (pary mog by ekranowane). W przypadku bardzo długich przewodów i duych prdkoci transmisji, koce par naley zaterminowa rezystorami RT o rezystancji zblionej do impedancji skrtki, np Ω

6 Instrukcja obsługi konwertera RS-232 / RS-485 / RS Wybór trybu pracy Rys. 4. Przykładowe połczenie w trybie RS-422 Tryb pracy konwertera wybierany jest za pomoc 6-stykowego przełcznika CFG, dostpnego w przedniej ciance obudowy, tu obok gniazda RS-232. Znaczenie ustawie przełcznika zestawiono w poniszej tabeli. Przełcznik w pozycji dolnej (ozn. _ ) jest włczony ( ON ), za w górnej (ozn. ^ ) wyłczony. Ustawienie CFG 1,2,3,4,5,6 Tryb pracy Prdko transmisji ^^^^^^ RS-485, nadajnik włczany lini RTS dowolna ^^^^^_ RS-485, automatyczne włczanie nadajnika 600 bps _^^^^_ j.w bps ^_^^^_ j.w bps ^^^_ j.w bps ^^_^^_ j.w bps _^_^^_ j.w bps ^ ^^_ j.w bps ^^_ j.w bps ^^^_^_ j.w bps _^^_^_ j.w bps ^_^_^_ j.w bps RS-422, jednoczesne nadawanie i odbiór dowolna Ograniczenie prdkoci transmisji w trybie RS-485 z automatycznym włczaniem nadajnika wynika z czasu koniecznego do emisji całego znaku złoonego z 10 bitów. Przy ustawieniu na przełcznikach okrelonej prdkoci (np. ^^_^^_ : 9600 bps) transmisja bdzie si odbywa prawidłowo równie przy wyszych prdkociach, lecz nadajnik moe wtedy pozosta włczony zbyt długo po wysłaniu ostatniego znaku pakietu. Moe to utrudni, lub nawet uniemoliwi odbiór ewentualnej odpowiedzi z urzdzenia. Transmisja na prdkociach niszych od ustawionej (w tym przykładzie: 600, 1200, 2400, 4800 bps) nie bdzie natomiast przebiega prawidłowo, poniewa nadajnik bdzie wyłczany zbyt wczenie przed wysłaniem całego znaku. 7. Sygnalizowanie działania Działanie urzdzenia sygnalizowane jest trzema diodami LED: - zielona (POWER) sygnalizuje obecno napicia zasilania, - czerwona (TX) sygnalizuje włczony nadajnik (złcze RS-485), - ółta (STATUS) miga w zalenoci od wybranego trybu pracy: Tryb pracy RS-485, nadajnik włczany lini RTS RS-485, nadajnik włczany automatycznie RS-422, nadajnik włczony na stałe Schemat migania diody STATUS **** **** * * * *****_*****_*****_ - 6 -

7 8. Parametry techniczne Instrukcja obsługi konwertera RS-232 / RS-485 / RS-422 Dane ogólne Wymiary obudowy Ciar (bez przewodów) Sposób montau 90 x 65 x 22 mm 85 g W dowolnej pozycji; Moliwe przykrcenie do podłoa dwoma wkrtami mocujcymi (rozstaw 105 mm) Klimatyczne warunki otoczenia (zimno wg PN-EN , ciepło wg PN-EN ) Robocza temperatura otoczenia od -20 do +55 C Instalacja pozioma / pionowa Obroszenie Zapobiega obroszeniu przez odpowiednie działania Temperatura składowania / transportu od -40 do +70 C Wilgotno wzgldna (PN-EN ) 5 do 95% (bez obroszenia) Robocze cinienie powietrza 795 do 1080 hpa Mechaniczne warunki otoczenia Stopie zanieczyszczenia 2 Stopie ochrony (PN-EN 60529) IP 20 Przewracanie (PN-EN ) Wysoko 50 mm Swobodne spadanie, w opakowaniu (PN-EN ) 1 m Kompatybilno elektromagnetyczna (EMC) Spełnione normy: PN-EN Kompatybilno elektromagnetyczna (EMC). Cz 6-1: Normy ogólne Odporno w rodowiskach mieszkalnych, handlowych i lekko uprzemysłowionych PN-EN Kompatybilno elektromagnetyczna (EMC). Cz 6-3: Normy ogólne Emisyjno w rodowisku mieszkalnym, handlowym i lekko uprzemysłowionym Zasilanie Napicie zasilania Pobór prdu zasilania Parametry komunikacji Sposób separacji obwodów RS-232 i RS-485 Parametry izolacji obwodów RS-232 i RS-485 Maksymalna liczba urzdze podłczonych do magistrali RS-485 Schemat transmisji dwukierunkowej (tryb RS-485) Schemat transmisji dwukierunkowej (tryb RS-422) Maksymalna prdko transmisji Maksymalny prd wyjciowy nadajnika RS-485/422 Impedancja wejciowa odbiornika RS-485/422 Czuło wejcia odbiornika RS-485/ V ma Izolacja galwaniczna U max = 1000 V DC R > 1000 MΩ C = 40 pf (typ.) 32 (min.) HALF-DUPLEX Nadawanie włczane automatycznie lub sterowane lini RTS FULL-DUPLEX Jednoczesne nadawanie i odbiór bit/s ±60 ma 12 kω (min.) C AB =560 pf ±200 mv - 7 -

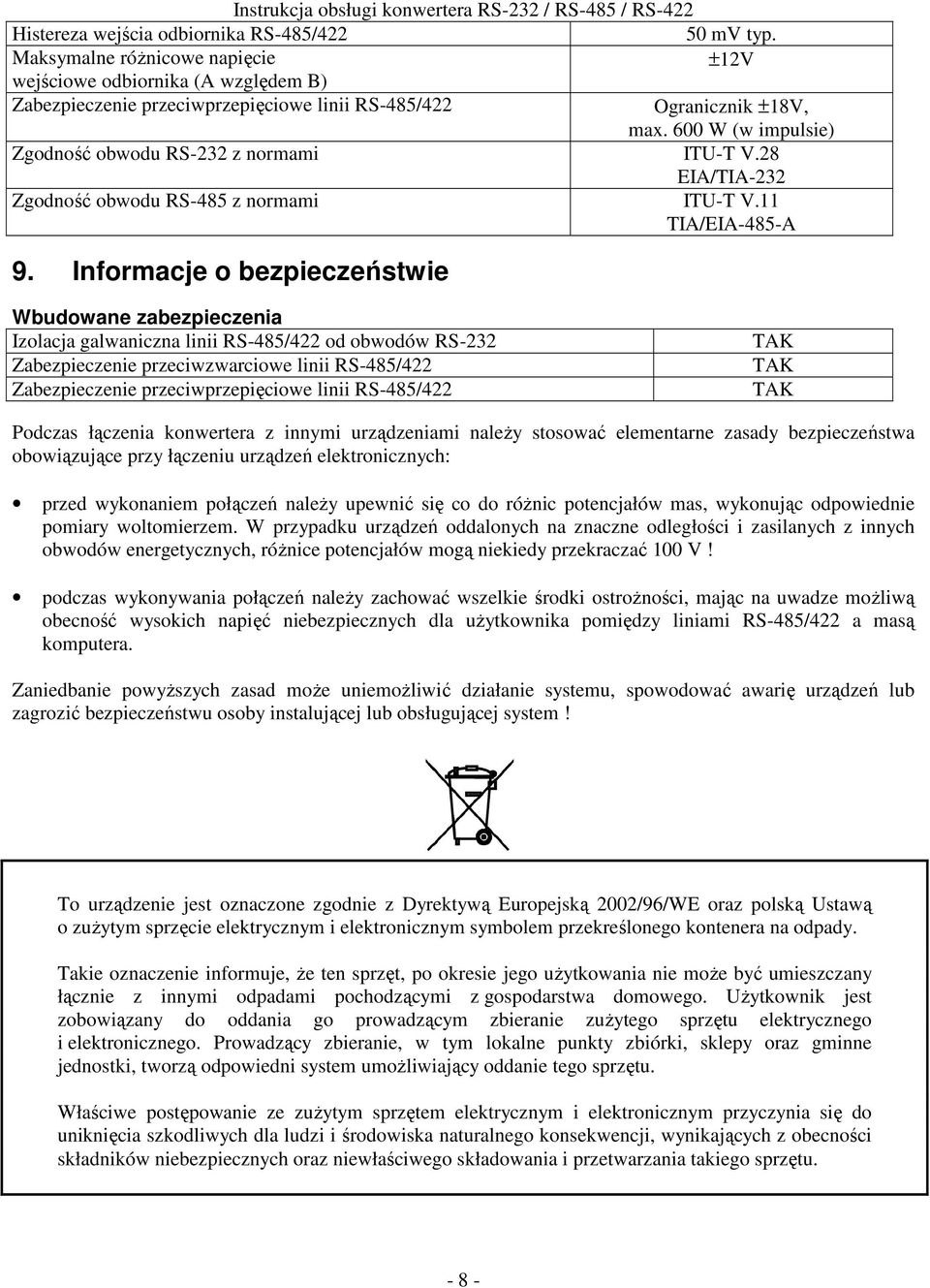

8 Instrukcja obsługi konwertera RS-232 / RS-485 / RS-422 Histereza wejcia odbiornika RS-485/ mv typ. Maksymalne rónicowe napicie ±12V wejciowe odbiornika (A wzgldem B) Zabezpieczenie przeciwprzepiciowe linii RS-485/422 Ogranicznik ±18V, max. 600 W (w impulsie) Zgodno obwodu RS-232 z normami ITU-T V.28 EIA/TIA-232 Zgodno obwodu RS-485 z normami ITU-T V.11 TIA/EIA-485-A 9. Informacje o bezpieczestwie Wbudowane zabezpieczenia Izolacja galwaniczna linii RS-485/422 od obwodów RS-232 Zabezpieczenie przeciwzwarciowe linii RS-485/422 Zabezpieczenie przeciwprzepiciowe linii RS-485/422 TAK TAK TAK Podczas łczenia konwertera z innymi urzdzeniami naley stosowa elementarne zasady bezpieczestwa obowizujce przy łczeniu urzdze elektronicznych: przed wykonaniem połcze naley upewni si co do rónic potencjałów mas, wykonujc odpowiednie pomiary woltomierzem. W przypadku urzdze oddalonych na znaczne odległoci i zasilanych z innych obwodów energetycznych, rónice potencjałów mog niekiedy przekracza 100 V! podczas wykonywania połcze naley zachowa wszelkie rodki ostronoci, majc na uwadze moliw obecno wysokich napi niebezpiecznych dla uytkownika pomidzy liniami RS-485/422 a mas komputera. Zaniedbanie powyszych zasad moe uniemoliwi działanie systemu, spowodowa awari urzdze lub zagrozi bezpieczestwu osoby instalujcej lub obsługujcej system! To urzdzenie jest oznaczone zgodnie z Dyrektyw Europejsk 2002/96/WE oraz polsk Ustaw o zuytym sprzcie elektrycznym i elektronicznym symbolem przekrelonego kontenera na odpady. Takie oznaczenie informuje, e ten sprzt, po okresie jego uytkowania nie moe by umieszczany łcznie z innymi odpadami pochodzcymi z gospodarstwa domowego. Uytkownik jest zobowizany do oddania go prowadzcym zbieranie zuytego sprztu elektrycznego i elektronicznego. Prowadzcy zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworz odpowiedni system umoliwiajcy oddanie tego sprztu. Właciwe postpowanie ze zuytym sprztem elektrycznym i elektronicznym przyczynia si do uniknicia szkodliwych dla ludzi i rodowiska naturalnego konsekwencji, wynikajcych z obecnoci składników niebezpiecznych oraz niewłaciwego składowania i przetwarzania takiego sprztu
