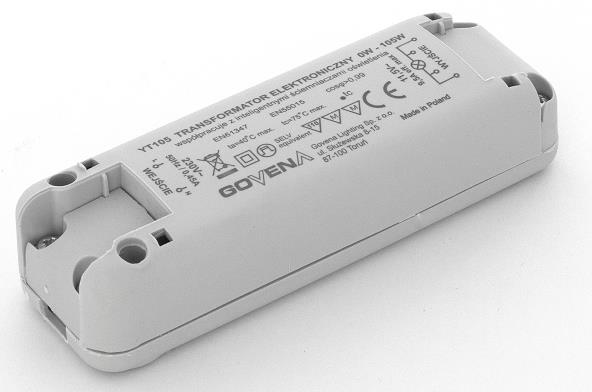

1 Informacje techniczne Wszystkie typy transformatorów wyposażone są w: układ zapewniający współpracę za ściemniaczami oświetlenia, zabezpieczenia przeciwzwarciowe, zabezpieczenie przeciwprzeciążeniowe (obciążenie > 200% Pn), zabezpieczenie przeciwprzepięciowe, zabezpieczenie termiczne powracalne (temp. wył. 100 C) Konstrukcja transformatorów umożliwia: podłączenie dowolnego obciążenia np. 1 W w przypadku zastosowania diodowych źródeł światła, podłączenie wielu transformatorów do jednego ściemniacza, podłączenie do pojedynczego zacisku przewodu o przekroju 4 mm 2, zamontowanie w zabudowach wnękowych przy nieustalonej klasie palności podłoża np. meble, błyskawiczny montaż bez dodatkowych materiałów ul. Służewska 8-15; TORUŃ; tel. (+4856) ; fax. (+4856) Strona 1 z 9

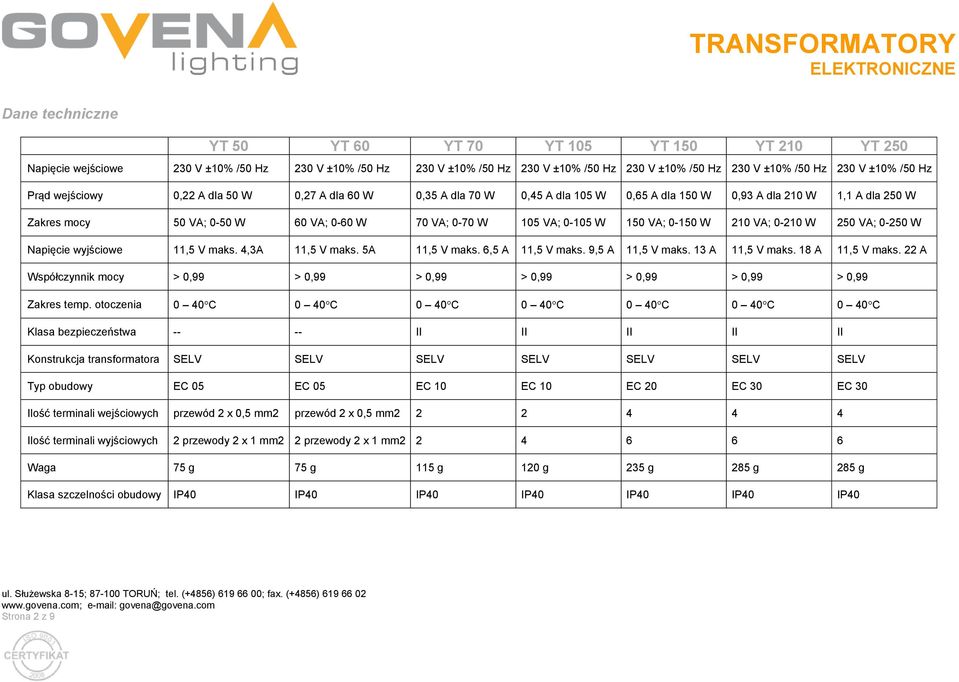

2 Dane techniczne YT 50 YT 60 YT 70 YT 105 YT 150 YT 210 YT 250 Napięcie wejściowe 230 V ±10% /50 Hz 230 V ±10% /50 Hz 230 V ±10% /50 Hz 230 V ±10% /50 Hz 230 V ±10% /50 Hz 230 V ±10% /50 Hz 230 V ±10% /50 Hz Prąd wejściowy 0,22 A dla 0,27 A dla 60 W 0,35 A dla 70 W 0,45 A dla 105 W 0,65 A dla 1 0,93 A dla 210 W 1,1 A dla 2 Zakres mocy 50 VA; 0-60 VA; 0-60 W 70 VA; 0-70 W 105 VA; W 150 VA; VA; W 250 VA; 0-2 Napięcie wyjściowe 11,5 V maks. 4,3A 11,5 V maks. 5A 11,5 V maks. 6,5 A 11,5 V maks. 9,5 A 11,5 V maks. 13 A 11,5 V maks. 18 A 11,5 V maks. 22 A Współczynnik mocy > 0,99 > 0,99 > 0,99 > 0,99 > 0,99 > 0,99 > 0,99 Zakres temp. otoczenia 0 40 C 0 40 C 0 40 C 0 40 C 0 40 C 0 40 C 0 40 C Klasa bezpieczeństwa II II II II II Konstrukcja SELV SELV SELV SELV SELV SELV SELV Typ obudowy EC 05 EC 05 EC 10 EC 10 EC 20 EC 30 EC 30 Ilość terminali wejściowych przewód 2 x 0,5 mm2 przewód 2 x 0,5 mm Ilość terminali wyjściowych 2 przewody 2 x 1 mm2 2 przewody 2 x 1 mm Waga 75 g 75 g 115 g 120 g 235 g 285 g 285 g Klasa szczelności obudowy IP40 IP40 IP40 IP40 IP40 IP40 IP40 ul. Służewska 8-15; TORUŃ; tel. (+4856) ; fax. (+4856) Strona 2 z 9

3 Wymiary obudów Wskazówki instalacyjne Typ Minimalne przekroje przewodów wejść. obciążenia nominalnego YT 50/ YT 60 2 x 0,25 mm 2 2 x 1 mm 2 Sumaryczny przekrój przewodów wyjściowych dla obciążenia nominalnego YT 70 2 x 0,4 mm 2 2 x 1,5 mm 2 (4 x 0,75) YT x 0,5 mm 2 2 x 2,0 mm 2 (4 x 1,0) YT x 1,0 mm 2 2 x 3,0 mm 2 (4 x 1,5) YT 210 / YT x 1,5 mm 2 2 x 5,0 mm 2 (4 x 2,5) Minimalne przekroje przewodów wyjściowych dla pojedynczej żarówki 20 W 0,50 mm 2 35 W 0,75 mm 2 1,00 mm 2 Strona 3 z 9

4 montować w miejscach dobrze wentylowanych z dala od źródeł ciepła zabrania się łączenia wyjść transformatorów (Rys. 1), minimalna długość przewodów wyjściowych 30 cm, długość przewodów wyjściowych powinna być równa dla poszczególnych żarówek, co gwarantuje jednakową jasność świecenia, większą liczbę żarówek podłączać wg. rys. 2, przewody wyjściowe powinny znajdować się w jednej izolacji lub w przypadku zastosowania pojedynczych przewodów muszą być one skręcone, przy zastosowaniu przewodów wyjściowych o przekroju powyżej 4 mm 2 stosować listwę zaciskową jako rozdzielacz większej liczby żarówek (Rys. 3), ściemniacz oświetlenia montować po stronie wejściowej, przy dużej odległości żarówek od wykonać podłączenie wg. rys. 4 tj. nie łączyć szeregowo (od żarówki do żarówki), napięcie wyjściowe mierzyć miernikiem TRUE RMS 100 khz, pomiar innym miernikiem będzie błędny, zwrócić szczególną uwagę na prawidłowe podłączenie poszczególnych żarówek (Rys. 5), przy większej liczbie zacisków wyjściowych Rys. 1 Rys. 2 Rys. 3 Rys. 4 Rys. 5 Rys. 6 Przykładowa propozycja podłączenia YT 250 (2) z pięcioma żarówkami Strona 4 z 9

5 Możliwość zasilania źródeł LED przez transformator: UWAGA : Informację dotyczącą możliwości zasilania źródeł LED bezpośrednio z powinien zadeklarować producent tych źródeł, w przeciwnym wypadku konieczne jest stosowanie konwertera KYT50. Zalecane obciążenie: Rodzaj YT marki Govena YT50/YT60 YT70 YT105 YT150 YT210 YT250 Maksymalne obciążenie na jeden Transformator elektroniczny AC Zastosowanie lamp/opraw LED AC/DC (UWAGA!) 20 W MR16/12V/GU5.3/7,0W ilość x3) 30 W MR16/12V/GU5.3/7,0W - ilość x4) MR16/12V/GU5.3/7,0W - ilość x5) 70 W MR16/12V/GU5.3/7,0W - ilość x10) 100 W MR16/12V/GU5.3/7,0W - ilość x14) 120 W MR16/12V/GU5.3/7,0W - ilość x17) Strona 5 z 9

6 Możliwość zasilania źródeł LED przez transformatory z użyciem konwertera Zastosowanie Konwerter AC/DC został zaprojektowany do zastosowania z transformatorem elektronicznym (11,5 VAC) w celu zasilania pasków LED oraz lamp LED (12 VDC). Konwerter AC/DC w układzie z transformatorem elektronicznym umożliwia również podłączanie źródeł LED zasilanych napięciem 12 VAC. Konwerter AC/DC należy łączyć jedynie z mi elektronicznymi marki Govena: YT50, YT60, YT70 oraz YT105. Istnieje możliwość użycia Konwertera AC/DC z transformatorem YT150, YT210 oraz YT250 poprzez podłączenie kilku konwerterów równolegle do wyjścia (z równomiernym obciążeniem każdego Konwertera AC/DC). Układ zabezpieczający: Zabezpieczenia powracalne: nadprądowe (przeciwprzeciążeniowe), termiczne, przeciwzwarciowe (transformatory elektroniczne YT). Specyfikacja: Napięcie wejściowe: 11,5 VAC +/-10%, 0-35 khz Prąd wejściowy: 4,5 A Napięcie wyjściowe: 11,1 VDC +/- 10% Moc znamionowa: Nominalny prąd wyjściowy: 4,5 A Zakres prądu wyjściowego: 0-4,5 A Stopień ochrony: IP20 Temperatura otoczenia ta: max. 40 ºC Temperatura obudowy tc: max. 75 ºC Wymiary: 72x36x26 mm Przewód wejściowy: min. 2x1,0 mm 2 Przewód wyjściowy: min. 2x1,0 mm 2 Strona 6 z 9

7 Zalecane obciążenie: Rodzaj YT marki Govena Maksymalna ilość Konwerterów AC/DC podłączonych do YT50/YT60 1 YT70 1 YT105 1 YT150 2 YT210 3 YT250 3 Maksymalne obciążenie na jeden Konwerter AC/DC Zastosowanie pasków LED 30 W 3528/120LED/9,6W długość 3 m Długość 2 m) 3528/120LED/9,6W długość 4 m długość 2,5 m) 3528/120LED/9,6W długość 5 m długość 3,5 m) 3528/120LED/9,6W długość 5 m długość 3,5 m) 3528/120LED/9,6W długość 5 m długość 3,5 m) 3528/120LED/9,6W długość 5 m długość 3,5 m) Maksymalne obciążenie na jeden Konwerter AC/DC Zastosowanie lamp LED 20 W MR16/12V/GU5.3/7,0W ilość x3) 30 W MR16/12V/GU5.3/7,0W - ilość x4) MR16/12V/GU5.3/7,0W - ilość x6) MR16/12V/GU5.3/7,0W - ilość x6) MR16/12V/GU5.3/7,0W - ilość x6) MR16/12V/GU5.3/7,0W - ilość x6) Strona 7 z 9

8 Współpraca ze ściemniaczami oświetlenia: Konwerter AC/DC użyty wraz z transformatorem elektronicznym YT marki Govena można stosować do sterowania intensywnością światła źródeł LED za pomocą ściemniacza. Zalecane modele ściemniaczy oświetlenia: Ściemniacze oświetlenia marki Govena: Ś-Z+T401MSC-EMC-UR Ś-Z+T601MSC-EMC-URUC-LF Ś-Z+I401MSC-V2-UR-C Ś-Z+I601MSC-EMC-UR Ś-PROPI315U-MO-L-20MM METPROI4 METPROI6 METPROT4 METPROT6 Maksymalne, teoretycznie dopuszczalne obciążenie, które pozwoli na poprawną pracę ze ściemniaczem oświetlenia (ściemniacz+yt+kyt50+pasek LED): Rodzaj ściemniacza oświetlenia marki Govena Ś-Z+T401MSC-EMC-UR METPROT4 (400 W) Ś-Z+T601MSC-EMC-URUC- LF METPROT6 (600 W) Ś-Z+I401MSC-V2-UR-C METPROI4 (400 W) Ś-Z+I601MSC-EMC-UR METPROI6 (600 W) Ś-PROPI315U-MO-L-20MM (315 W) Maksymalne dopuszczalne obciążenie na ściemniacz (Zasilanie paska LED) Dopuszczalny zakres obciążenia (Zasilanie paska LED) 30 W W W 30 W W W 30 W - 157,5 W Przykład Maks. 5 x YT70 z jednym Konwerterem AC/DC podłączonym do każdego Maks. 10 x YT50/YT60 z jednym Konwerterem AC/DC podłączonym do każdego Maks.. 4 x YT105 z jednym Konwerterem AC/DC podłączonym do każdego Maks. 3 x YT150 z dwoma Konwerterami AC/DC podłączonymi do każdego Maks. 1x YT210 z trzema Konwerterami AC/DC podłączonymi do każdego Strona 8 z 9

9 W przypadku zastosowania ściemnialnych lamp LED maksymalne obciążenie nie powinno przekroczyć 30% wartości nominalnej ściemniacza. Ważne uwagi: Przed podłączeniem Konwertera AC/DC należy odłączyć napięcie sieciowe, Konwerter AC/DC przeznaczony jest tylko do użytku wewnętrznego. Należy unikać miejsc o podwyższonej temperaturze (maksymalna temperatura pracy to +40 ºC), Podłączając źródła światła LED do Konwertera AC/DC należy zwrócić uwagę na zachowanie właściwej polaryzacji, Minimalny przekrój przewodów wejściowych I wyjściowych to 2x1,0 mm 2, Zastosowanie wyłącznika (łącznika) zamiast ściemniacza jest dopuszczalne, Konwerter AC/DC nie wpływa na zmianę współczynnika mocy obwodu, Jeśli Konwerter AC/DC będzie wykorzystywany do celów innych niż te, do których został przeznaczony, lub jeżeli zostanie podłączony w sposób niezgodny z instrukcją, wówczas producent nie ponosi odpowiedzialności za ewentualne szkody jakie mogą powstać z tego powodu. Strona 9 z 9
