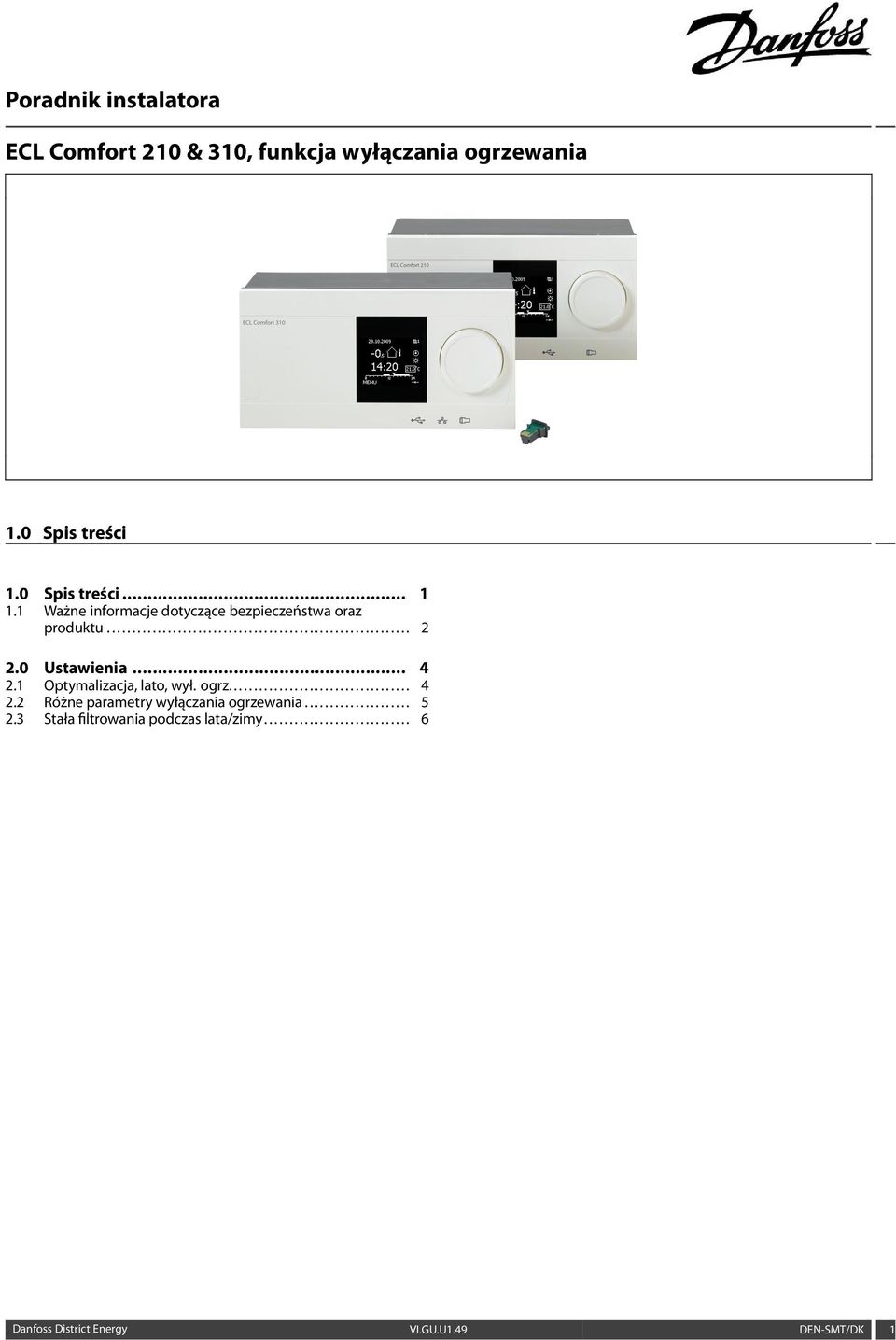

1 Poradnik instalatora ECL Comfort 210 & 310, funkcja wyłączania ogrzewania 1.0 Spis treści 1.0 Spis treści Ważne informacje dotyczące bezpieczeństwa oraz produktu Ustawienia Optymalizacja, lato, wył. ogrz Różne parametry wyłączania ogrzewania Stała filtrowania podczas lata/zimy Danfoss District Energy VI.GU.U1.49 DEN-SMT/DK 1

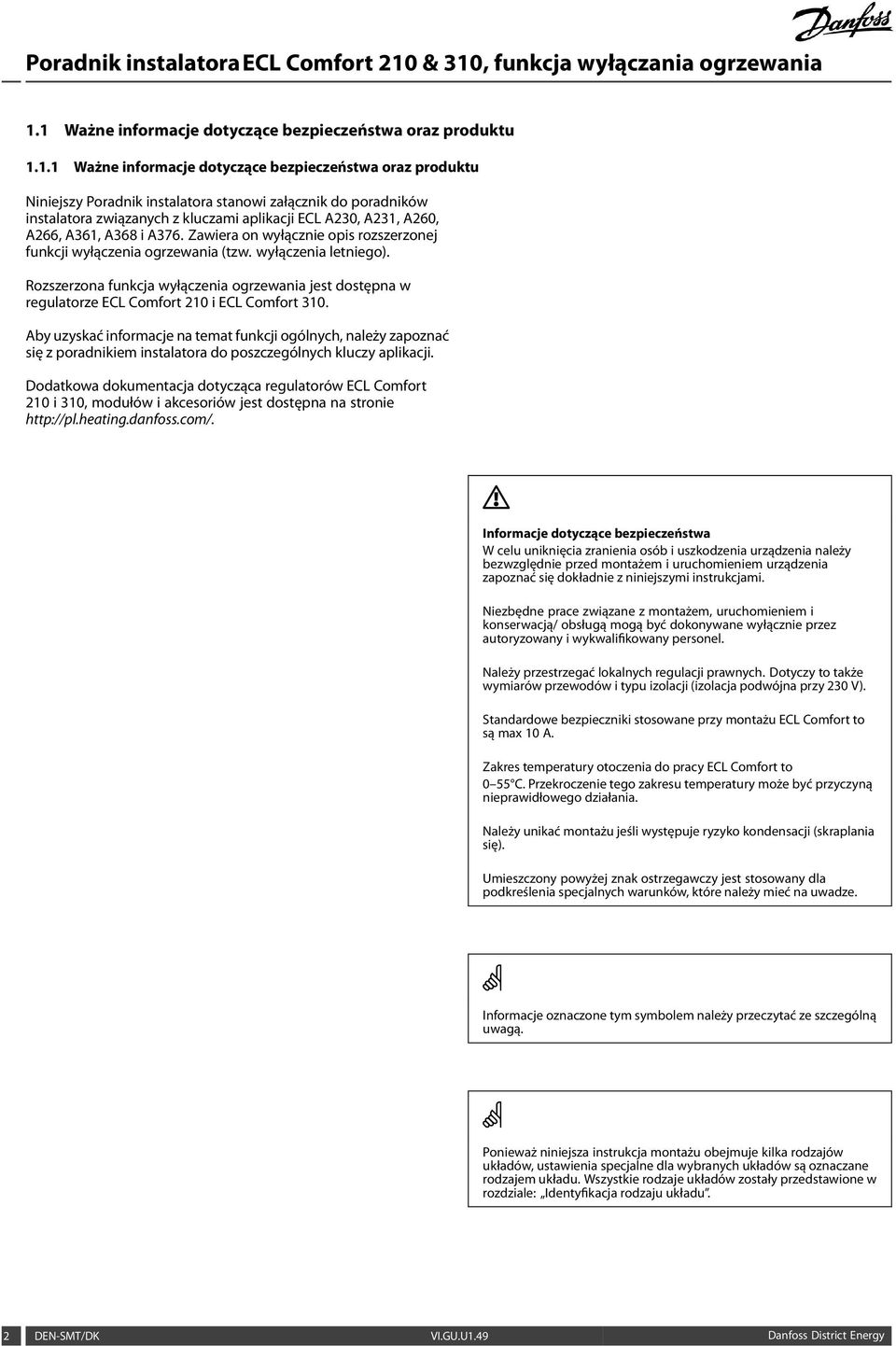

2 1.1 Ważne informacje dotyczące bezpieczeństwa oraz produktu Ważne informacje dotyczące bezpieczeństwa oraz produktu Niniejszy Poradnik instalatora stanowi załącznik do poradników instalatora związanych z kluczami aplikacji ECL A230, A231, A260, A266, A361, A368 i A376. Zawiera on wyłącznie opis rozszerzonej funkcji wyłączenia ogrzewania (tzw. wyłączenia letniego). Rozszerzona funkcja wyłączenia ogrzewania jest dostępna w regulatorze ECL Comfort 210 i ECL Comfort 310. Aby uzyskać informacje na temat funkcji ogólnych, należy zapoznać się z poradnikiem instalatora do poszczególnych kluczy aplikacji. Dodatkowa dokumentacja dotycząca regulatorów ECL Comfort 210 i 310, modułów i akcesoriów jest dostępna na stronie Informacje dotyczące bezpieczeństwa W celu uniknięcia zranienia osób i uszkodzenia urządzenia należy bezwzględnie przed montażem i uruchomieniem urządzenia zapoznać się dokładnie z niniejszymi instrukcjami. Niezbędne prace związane z montażem, uruchomieniem i konserwacją/ obsługą mogą być dokonywane wyłącznie przez autoryzowany i wykwalifikowany personel. Należy przestrzegać lokalnych regulacji prawnych. Dotyczy to także wymiarów przewodów i typu izolacji (izolacja podwójna przy 230 V). Standardowe bezpieczniki stosowane przy montażu ECL Comfort to są max 10 A. Zakres temperatury otoczenia do pracy ECL Comfort to 0 55 C. Przekroczenie tego zakresu temperatury może być przyczyną nieprawidłowego działania. Należy unikać montażu jeśli występuje ryzyko kondensacji (skraplania się). Umieszczony powyżej znak ostrzegawczy jest stosowany dla podkreślenia specjalnych warunków, które należy mieć na uwadze. Informacje oznaczone tym symbolem należy przeczytać ze szczególną uwagą. Ponieważ niniejsza instrukcja montażu obejmuje kilka rodzajów układów, ustawienia specjalne dla wybranych układów są oznaczane rodzajem układu. Wszystkie rodzaje układów zostały przedstawione w rozdziale: Identyfikacja rodzaju układu. 2 DEN-SMT/DK VI.GU.U1.49 Danfoss District Energy

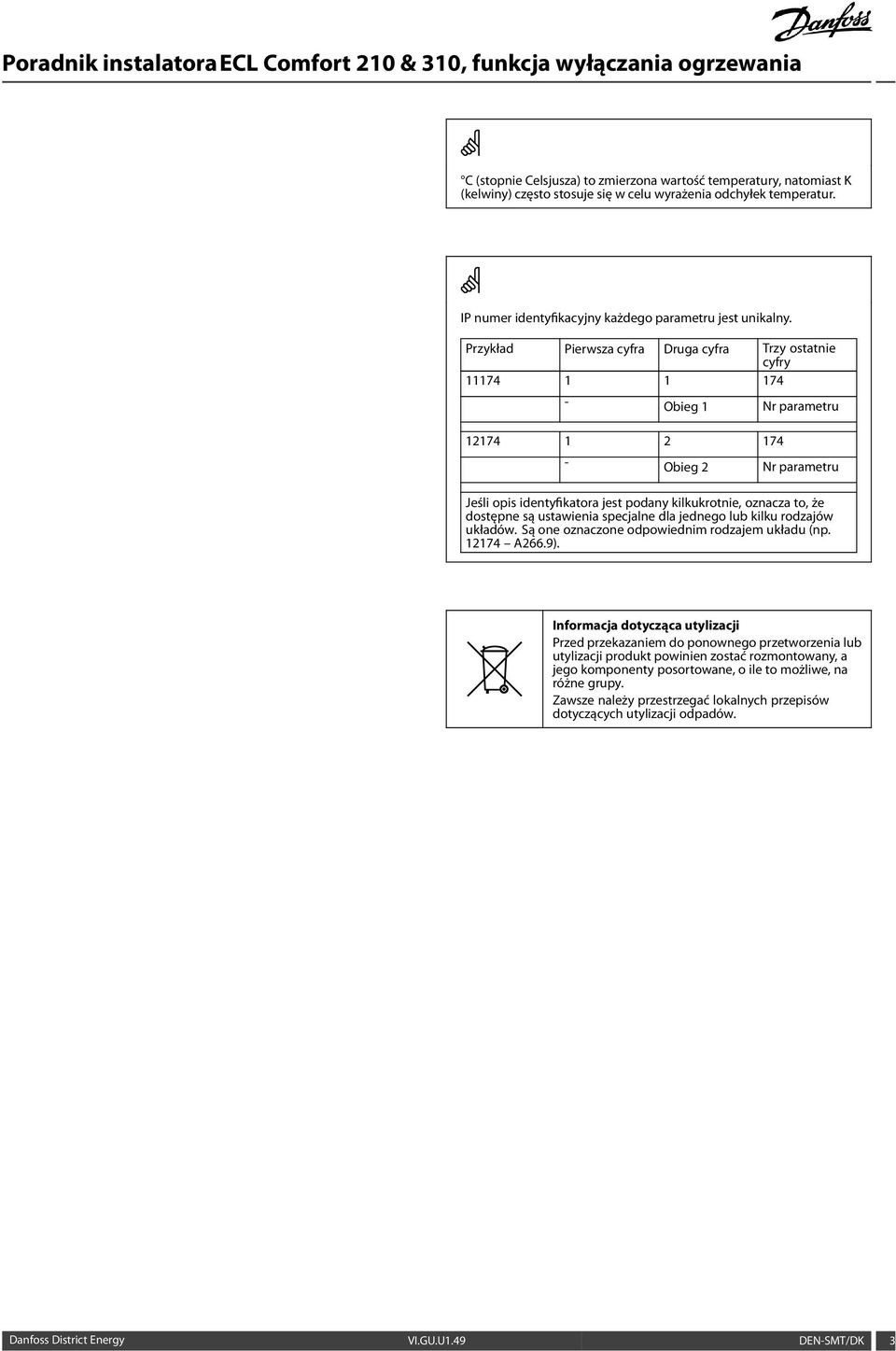

3 C (stopnie Celsjusza) to zmierzona wartość temperatury, natomiast K (kelwiny) często stosuje się w celu wyrażenia odchyłek temperatur. IP numer identyfikacyjny każdego parametru jest unikalny. Przykład Pierwsza cyfra Druga cyfra Trzy ostatnie cyfry Obieg 1 Nr parametru Obieg 2 Nr parametru Jeśli opis identyfikatora jest podany kilkukrotnie, oznacza to, że dostępne są ustawienia specjalne dla jednego lub kilku rodzajów układów. Są one oznaczone odpowiednim rodzajem układu (np A266.9). Informacja dotycząca utylizacji Przed przekazaniem do ponownego przetworzenia lub utylizacji produkt powinien zostać rozmontowany, a jego komponenty posortowane, o ile to możliwe, na różne grupy. Zawsze należy przestrzegać lokalnych przepisów dotyczących utylizacji odpadów. Danfoss District Energy VI.GU.U1.49 DEN-SMT/DK 3

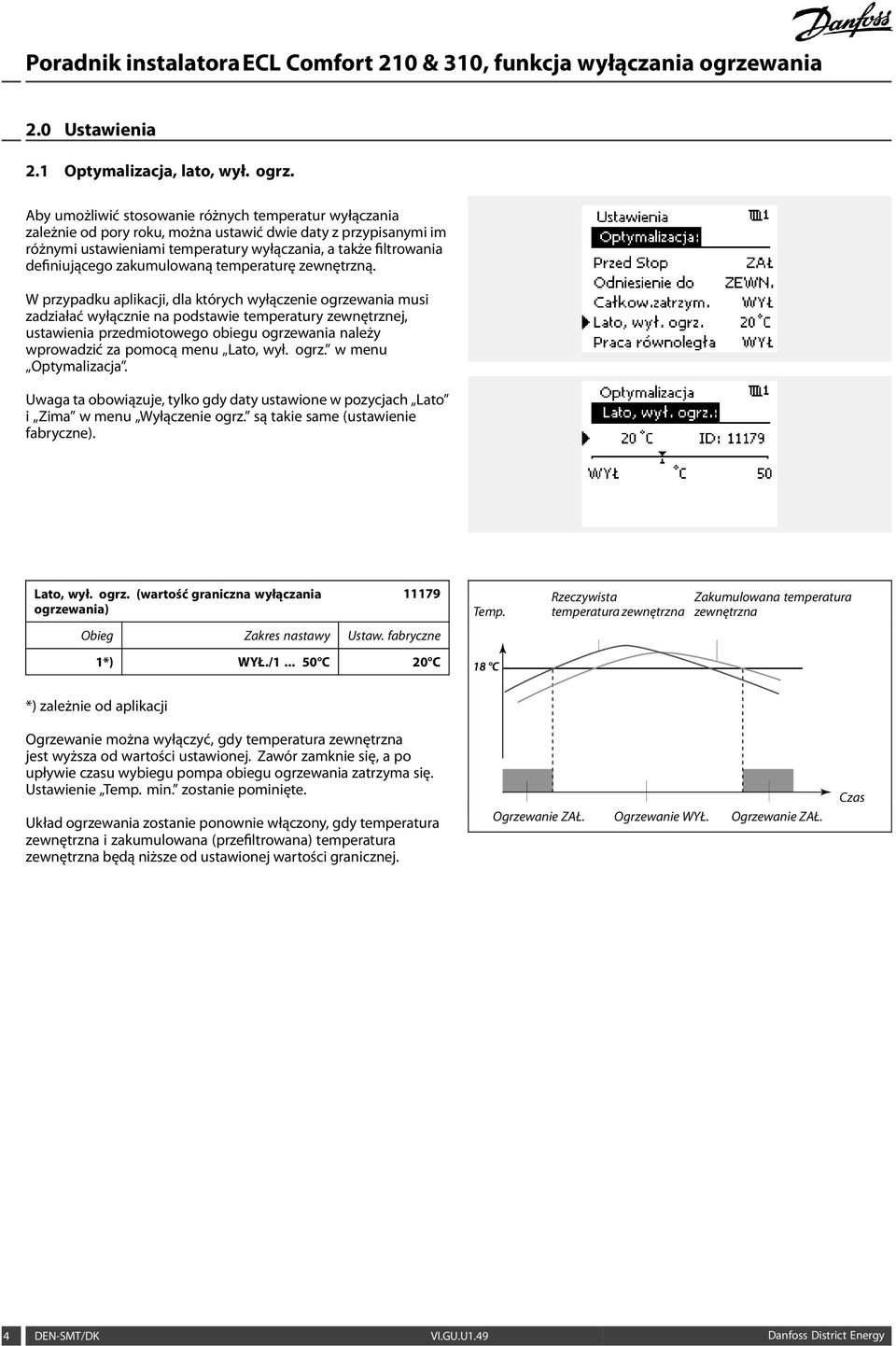

4 2.0 Ustawienia 2.1 Optymalizacja, lato, wył. ogrz. Aby umożliwić stosowanie różnych temperatur wyłączania zależnie od pory roku, można ustawić dwie daty z przypisanymi im różnymi ustawieniami temperatury wyłączania, a także filtrowania definiującego zakumulowaną temperaturę zewnętrzną. W przypadku aplikacji, dla których wyłączenie ogrzewania musi zadziałać wyłącznie na podstawie temperatury zewnętrznej, ustawienia przedmiotowego obiegu ogrzewania należy wprowadzić za pomocą menu Lato, wył. ogrz. w menu Optymalizacja. Uwaga ta obowiązuje, tylko gdy daty ustawione w pozycjach Lato i Zima w menu Wyłączenie ogrz. są takie same (ustawienie fabryczne). Lato, wył. ogrz. (wartość graniczna wyłączania ogrzewania) Obieg Zakres nastawy Ustaw. fabryczne 1*) WYŁ./ C 20 C Temp. 18 C Rzeczywista temperatura zewnętrzna Zakumulowana temperatura zewnętrzna *) zależnie od aplikacji Ogrzewanie można wyłączyć, gdy temperatura zewnętrzna jest wyższa od wartości ustawionej. Zawór zamknie się, a po upływie czasu wybiegu pompa obiegu ogrzewania zatrzyma się. Ustawienie Temp. min. zostanie pominięte. Układ ogrzewania zostanie ponownie włączony, gdy temperatura zewnętrzna i zakumulowana (przefiltrowana) temperatura zewnętrzna będą niższe od ustawionej wartości granicznej. Ogrzewanie ZAŁ. Ogrzewanie WYŁ. Ogrzewanie ZAŁ. Czas 4 DEN-SMT/DK VI.GU.U1.49 Danfoss District Energy

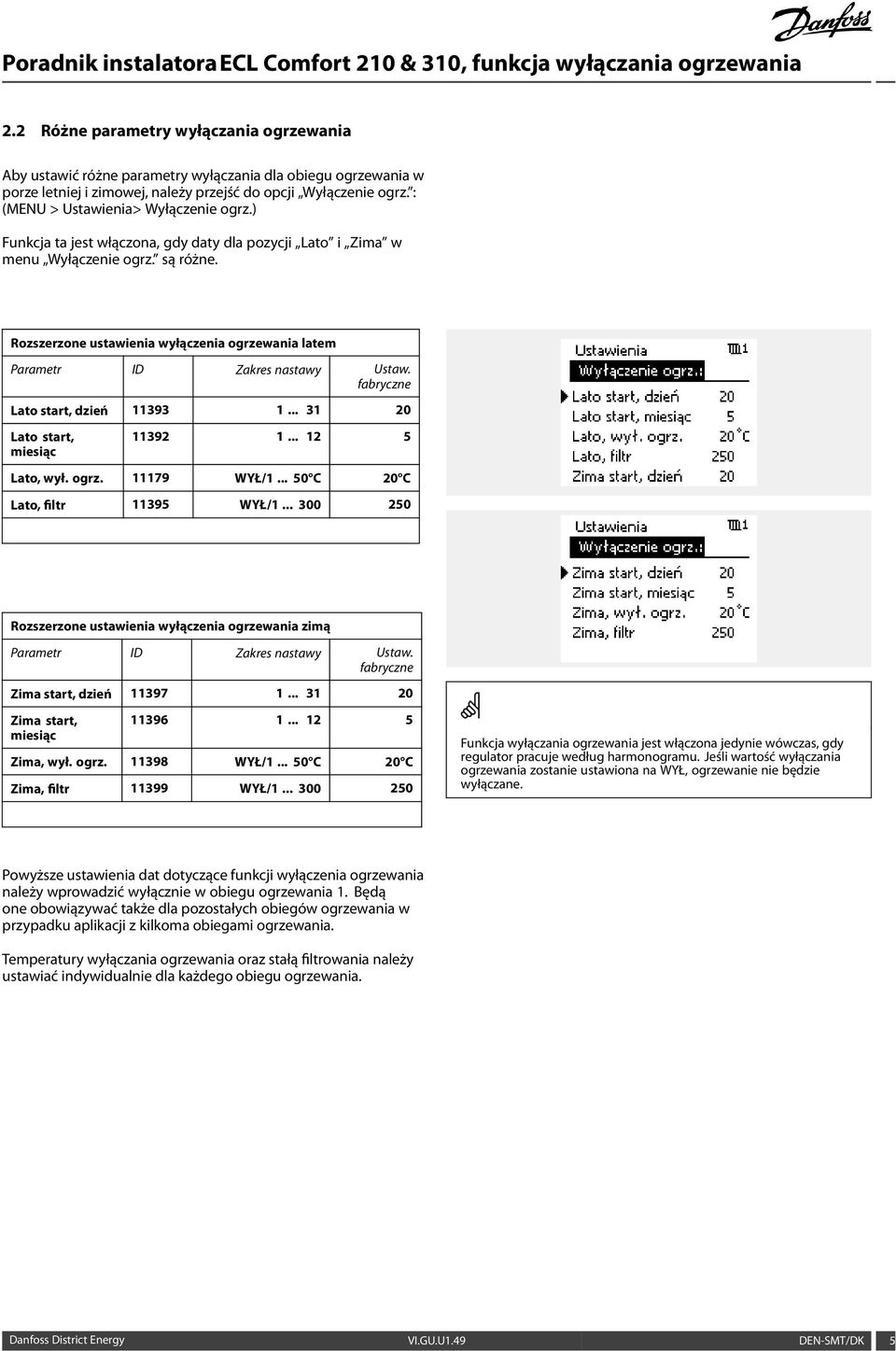

5 2.2 Różne parametry wyłączania ogrzewania Aby ustawić różne parametry wyłączania dla obiegu ogrzewania w porze letniej i zimowej, należy przejść do opcji Wyłączenie ogrz. : (MENU > Ustawienia> Wyłączenie ogrz.) Funkcja ta jest włączona, gdy daty dla pozycji Lato i Zima w menu Wyłączenie ogrz. są różne. Rozszerzone ustawienia wyłączenia ogrzewania latem Parametr ID Zakres nastawy Ustaw. fabryczne Lato start, dzień Lato start, miesiąc Lato, wył. ogrz WYŁ/ C 20 C Lato, filtr WYŁ/ Rozszerzone ustawienia wyłączenia ogrzewania zimą Parametr ID Zakres nastawy Ustaw. fabryczne Zima start, dzień Zima start, miesiąc Zima, wył. ogrz WYŁ/ C 20 C Zima, filtr WYŁ/ Funkcja wyłączania ogrzewania jest włączona jedynie wówczas, gdy regulator pracuje według harmonogramu. Jeśli wartość wyłączania ogrzewania zostanie ustawiona na WYŁ, ogrzewanie nie będzie wyłączane. Powyższe ustawienia dat dotyczące funkcji wyłączenia ogrzewania należy wprowadzić wyłącznie w obiegu ogrzewania 1. Będą one obowiązywać także dla pozostałych obiegów ogrzewania w przypadku aplikacji z kilkoma obiegami ogrzewania. Temperatury wyłączania ogrzewania oraz stałą filtrowania należy ustawiać indywidualnie dla każdego obiegu ogrzewania. Danfoss District Energy VI.GU.U1.49 DEN-SMT/DK 5

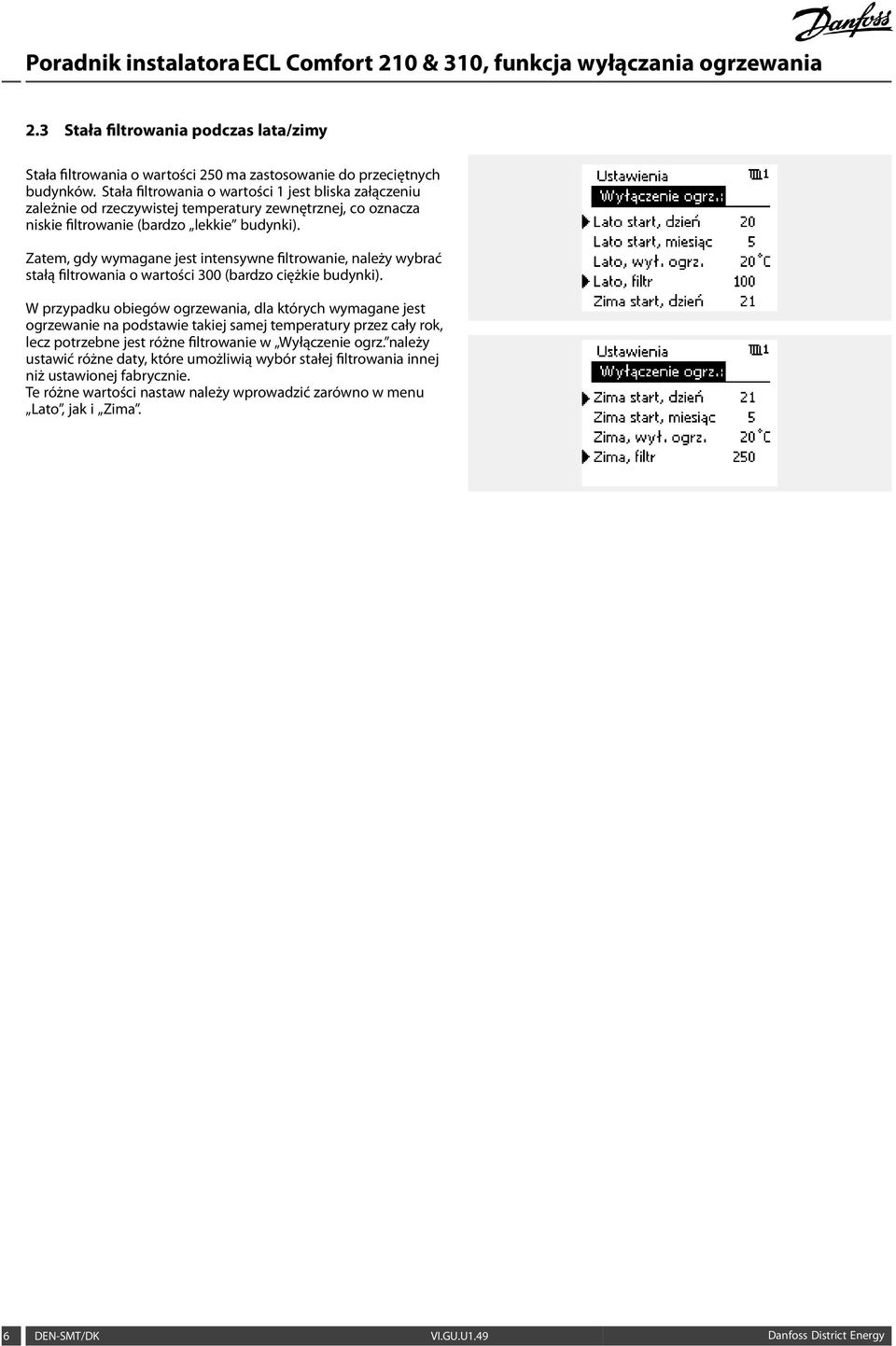

6 2.3 Stała filtrowania podczas lata/zimy Stała filtrowania o wartości 250 ma zastosowanie do przeciętnych budynków. Stała filtrowania o wartości 1 jest bliska załączeniu zależnie od rzeczywistej temperatury zewnętrznej, co oznacza niskie filtrowanie (bardzo lekkie budynki). Zatem, gdy wymagane jest intensywne filtrowanie, należy wybrać stałą filtrowania o wartości 300 (bardzo ciężkie budynki). W przypadku obiegów ogrzewania, dla których wymagane jest ogrzewanie na podstawie takiej samej temperatury przez cały rok, lecz potrzebne jest różne filtrowanie w Wyłączenie ogrz. należy ustawić różne daty, które umożliwią wybór stałej filtrowania innej niż ustawionej fabrycznie. Te różne wartości nastaw należy wprowadzić zarówno w menu Lato, jak i Zima. 6 DEN-SMT/DK VI.GU.U1.49 Danfoss District Energy
