1 BEZPRZEWODOWY SYSTEM AUDIO/VIDEO A/V SENDER

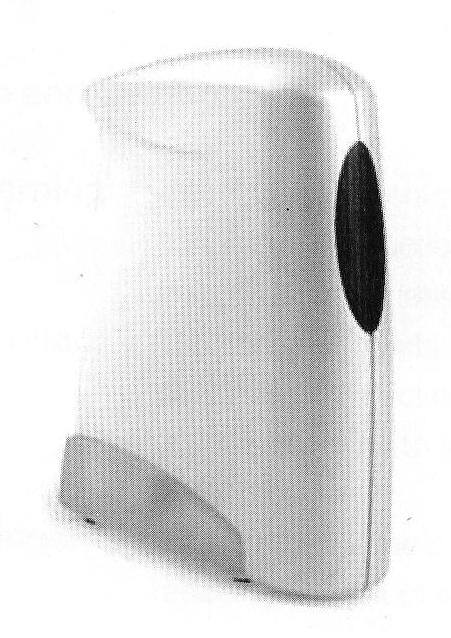

2 BEZPRZEWODOWY SYSTEM A/V 1. Wstęp 1.1 Opis Magiczny system Audio/Video używa najnowszej bezprzewodowej technologii do wysyłania sygnału audio (STEREO) oraz obrazu VIDEO w domu. Oglądaj swoje ulubione programy TV lub słuchaj dobrej jakości dźwięku stereo HI-FI w każdej części swojego domu bez potrzeby prowadzenia kabli. 1.2 Właściwości Bezprzewodowy nadajnik i odbiornik sygnału 2,4 GHz z czterema wybieralnymi kanałami (za pomocą przełącznika) Przekaz sygnału Audio / Video na częstotliwości radiowej Kompaktowy rozmiar Wszystkie anteny ( 2,4GHz & 433MHz) są wbudowane wewnątrz obudowy Przekaz z pilota źródła sygnału A/V poprzez złącze IR Kompatybilny z programami do obsługi kamer analogowych i kamer CMOS Niewielki pobór mocy Dostępny format video PAL/NTSC 2. Opis urządzeń 2.1 Urządzenie NADAJNIK Nadajnik wysyła sygnały AUDIO i VIDEO na częstotliwości radiowej 2,4 GHz i odbiera sygnały przekazywane z pilota do odbiornika. 2.2 Urządzenie ODBIORNIK Odbiornik odbiera na częstotliwości 2,4GHz sygnały z nadajnika i wysyła sygnał UHF z pilota do NADAJNIKA. 2.3 Dwa kable Audio/Video (A/V) W zestawie znajdują się dwie pary kabli połączeniowych, których należy użyć do podłączenia nadajnika i odbiornika do twojego urządzenia A/V. ALBO Tłumaczenie : AB-SAT Sp. z o.o. ( 2

3 2.4 Dwa zasilacze W zestawie znajdują się dwa zasilacze 9V do podłączenia nadajnika i odbiornika. 3. Przełączniki / Funkcje 3.1 Nadajnik i Odbrionik 1. Okienko IR 2. Włącznik zasilania 3. Przełącznik kanału 4. Złączka Mini DIN PAL: Tx Zielony Rx Fioletowy NTSC: Tx Czarny Rx - Fioletowy 5. Złącze zasilacza 4. Jak to podłączyć? Przedni i boczny panel / tylni panel 4.1 Podłączenie Nadajnika do źródła sygnału A/V za pomocą kabli Audio/ Video Źródło sygnału A/V - magnetowid, odtwarzacz wideo, odtwarzacz CD, tuner satelitarny, kamera, odbiornik stereo, kamera do obserwacji, system Hi-Fi, Discman, komputer, magnetofon itp. Tłumaczenie : AB-SAT Sp. z o.o. ( 3

4 ALBO 4.2 Podłączenie odbiornika do Wyświetlacza A/V Wyświetlacz A/V: monitor komputera (konieczna karta konwertująca sygnał), głośniki, telewizor itp. 4.3 Do podłączenia nadajnika i odbiornika do gniazdka zasilania zastosuj załączony zasilacz. 4.4 Podłącz rozszerzenie złącza IR do portu ID nadajnika i połóż sensor IR z przodu urządzenia, przed źródłem sygnału IR. Tłumaczenie : AB-SAT Sp. z o.o. ( 4

5 5. Instrukcja 5.1 Podłącz odbiornik i nadajnik do źródła zasilania 5.2 Włącz źródło sygnału A/V i urządzenie wyświetlające sygnał A/V 5.3 Ustaw przełącznik kanałów (4) na taki sam kanał w nadajniku i odbiorniku 5.4 Przyjemnej pracy z bezprzewodowym systemem A/V! Tłumaczenie : AB-SAT Sp. z o.o. ( 5

6 6. Rozwiązywanie problemów Proszę o zapoznanie się dokładnie z instrukcją obsługi przed użytkowaniem systemu A/V. Jeżeli nadal napotkasz problemy podczas działania systemu A/V skonsultuj objawy z poradami które zostały zamieszczone poniżej, powinny rozwiązać większość problemów. 6.1 Brak obrazu lub dźwięku sprawdź czy złącze / adapter/ jest poprawnie podłączone przełącznik zasilania OFF/ON jest w niewłaściwej pozycji sprawdź wszystkie kable połączeniowe oraz poprawność ich połączenia 6.2 Zakłócenia obrazu i dźwięku powoli przesuwaj nadajnik i odbiornik w celu znalezienia najlepszej pozycji dla odbioru sygnału A/V zmniejsz dystans pomiędzy twoim nadajnikiem i odbiornikiem sprawdź czy nie na żadnych innych źródeł interferencji radiowych w pobliżu odbiornika takich jak np. kuchenka mikrofalowa jeżeli nie będzie żadnych źródeł zakłóceń sygnału w pobliżu odbiornika, spróbuj przełączyć przełącznik kanałów na innych kanał aby uzyskać lepszą jakość odbioru sprawdź czy nadajnik i odbiornik pracują na tym samym kanale 6.3 Nie działa funkcja pilota sprawdź czy do pilota wsadzone są baterie upewnij się czy twój pilot jest kierowany w stronę okienka IR w odbiornik. upewnij się że odległość pomiędzy pilotem i okienkiem odbiornika oraz pomiędzy odbiornikiem i nadajnikiem nie jest zbyt duża Tłumaczenie : AB-SAT Sp. z o.o. ( 6
