PROJEKT BUDOWLANO-WYKONAWCZY PRZYŁĄCZA WODOCIĄGOWEGO WRAZ Z ZEWNĘTRZNĄ SIECIĄ HYDRANTOWĄ

Transkrypt

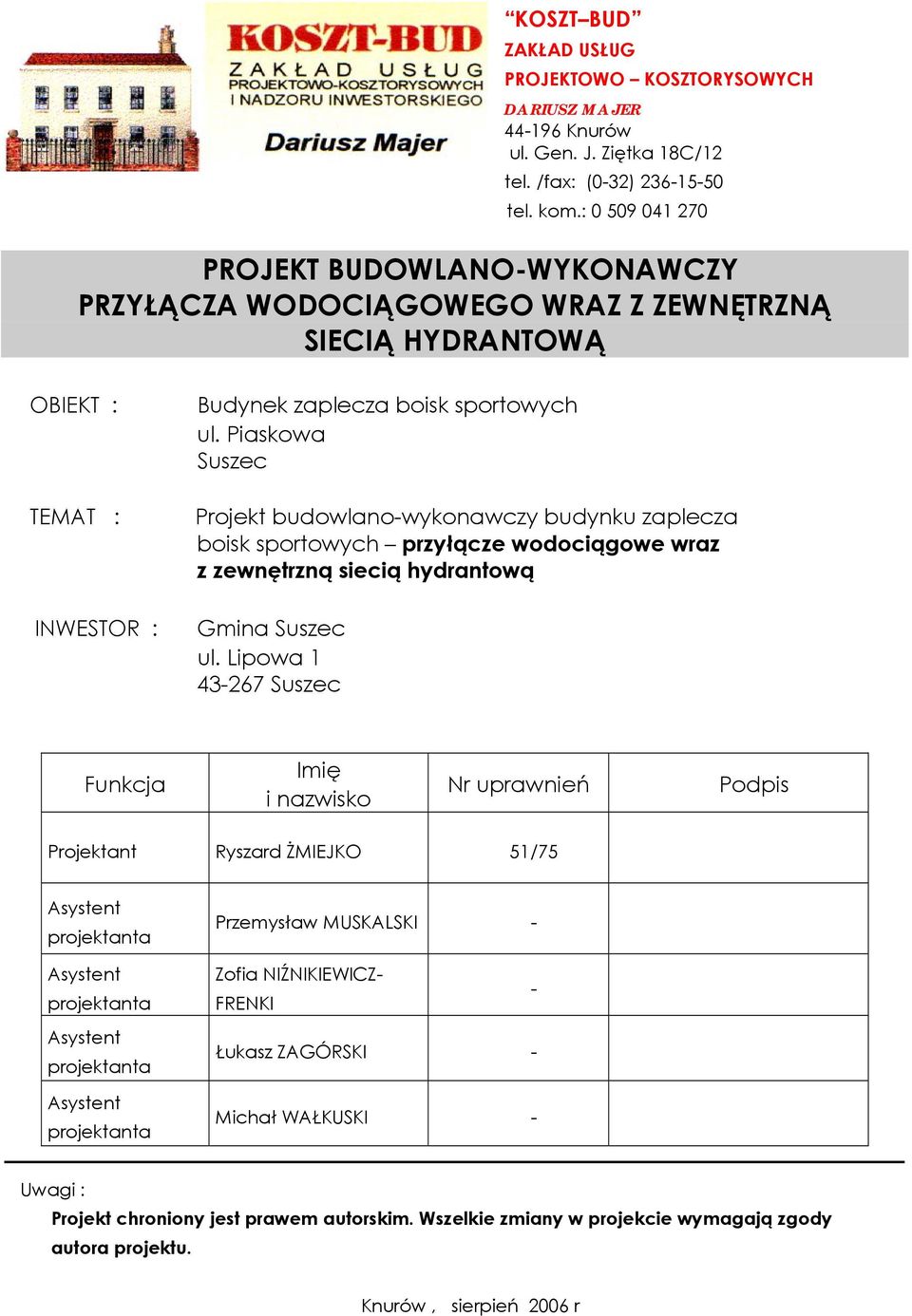

1 KOSZT BUD ZAKŁAD USŁUG PROJEKTOWO KOSZTORYSOWYCH DARIUSZ MAJER Knurów ul. Gen. J. Ziętka 18C/12 tel. /fax: (0-32) tel. kom.: PROJEKT BUDOWLANO-WYKONAWCZY PRZYŁĄCZA WODOCIĄGOWEGO WRAZ Z ZEWNĘTRZNĄ SIECIĄ HYDRANTOWĄ OBIEKT : TEMAT : INWESTOR : Budynek zaplecza boisk sportowych ul. Piaskowa Suszec Projekt budowlano-wykonawczy budynku zaplecza boisk sportowych przyłącze wodociągowe wraz z zewnętrzną siecią hydrantową Gmina Suszec ul. Lipowa Suszec Funkcja Imię i nazwisko Nr uprawnień Podpis Projektant Ryszard ŻMIEJKO 51/75 Asystent projektanta Asystent projektanta Asystent projektanta Asystent projektanta Przemysław MUSKALSKI - Zofia NIŹNIKIEWICZ- FRENKI - Łukasz ZAGÓRSKI - Michał WAŁKUSKI - Uwagi : Projekt chroniony jest prawem autorskim. Wszelkie zmiany w projekcie wymagają zgody autora projektu. Knurów, sierpień 2006 r

2 Spis treści 1. Podstawa opracowania Zakres opracowania Charakterystyka obiektu Opis rozwiązania projektowego Przyłącze do budynku Odcinek wodociągu zasilający hydrant zewnętrzny Wytyczne wykonawcze Zestawienie materiałów... 8 strona 2

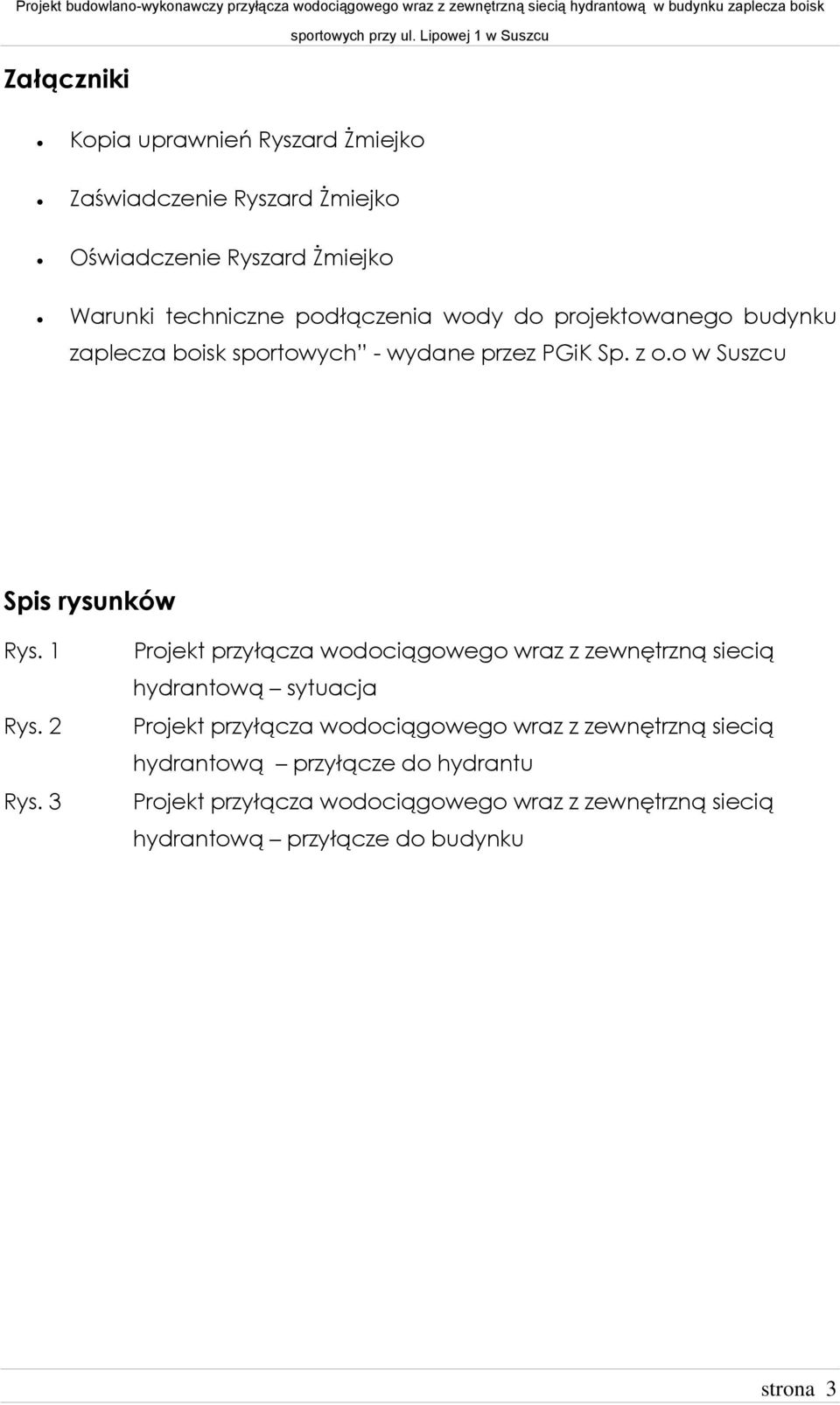

3 Załączniki Kopia uprawnień Ryszard Żmiejko Zaświadczenie Ryszard Żmiejko Oświadczenie Ryszard Żmiejko Warunki techniczne podłączenia wody do projektowanego budynku zaplecza boisk sportowych - wydane przez PGiK Sp. z o.o w Suszcu Spis rysunków Rys. 1 Rys. 2 Rys. 3 Projekt przyłącza wodociągowego wraz z zewnętrzną siecią hydrantową sytuacja Projekt przyłącza wodociągowego wraz z zewnętrzną siecią hydrantową przyłącze do hydrantu Projekt przyłącza wodociągowego wraz z zewnętrzną siecią hydrantową przyłącze do budynku strona 3

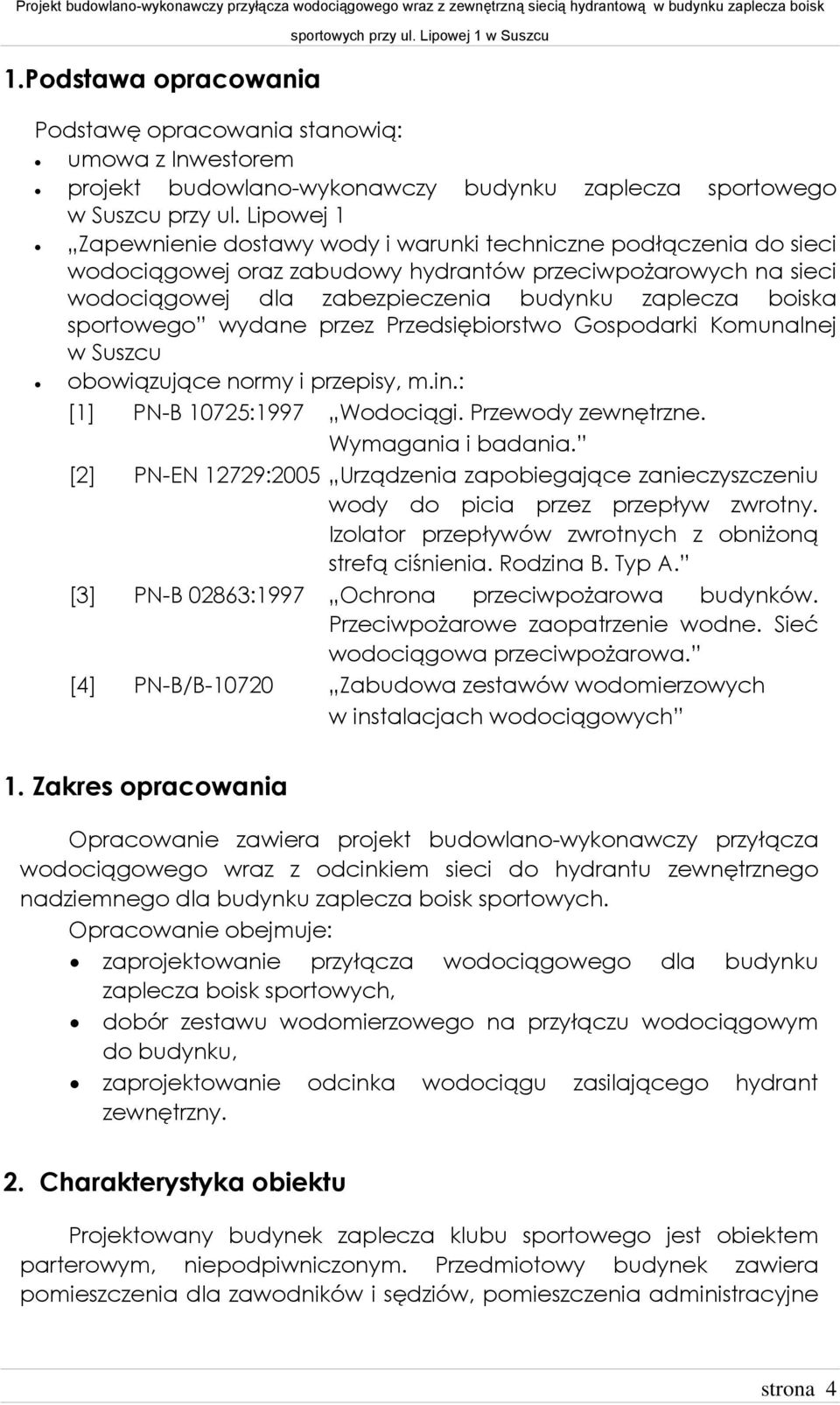

4 1.Podstawa opracowania Podstawę opracowania stanowią: umowa z Inwestorem projekt budowlano-wykonawczy budynku zaplecza sportowego w Suszcu przy ul. Lipowej 1 Zapewnienie dostawy wody i warunki techniczne podłączenia do sieci wodociągowej oraz zabudowy hydrantów przeciwpożarowych na sieci wodociągowej dla zabezpieczenia budynku zaplecza boiska sportowego wydane przez Przedsiębiorstwo Gospodarki Komunalnej w Suszcu obowiązujące normy i przepisy, m.in.: [1] PN-B 10725:1997 Wodociągi. Przewody zewnętrzne. Wymagania i badania. [2] PN-EN 12729:2005 Urządzenia zapobiegające zanieczyszczeniu wody do picia przez przepływ zwrotny. Izolator przepływów zwrotnych z obniżoną strefą ciśnienia. Rodzina B. Typ A. [3] PN-B 02863:1997 Ochrona przeciwpożarowa budynków. Przeciwpożarowe zaopatrzenie wodne. Sieć wodociągowa przeciwpożarowa. [4] PN-B/B Zabudowa zestawów wodomierzowych w instalacjach wodociągowych 1. Zakres opracowania Opracowanie zawiera projekt budowlano-wykonawczy przyłącza wodociągowego wraz z odcinkiem sieci do hydrantu zewnętrznego nadziemnego dla budynku zaplecza boisk sportowych. Opracowanie obejmuje: zaprojektowanie przyłącza wodociągowego dla budynku zaplecza boisk sportowych, dobór zestawu wodomierzowego na przyłączu wodociągowym do budynku, zaprojektowanie odcinka wodociągu zasilającego hydrant zewnętrzny. 2. Charakterystyka obiektu Projektowany budynek zaplecza klubu sportowego jest obiektem parterowym, niepodpiwniczonym. Przedmiotowy budynek zawiera pomieszczenia dla zawodników i sędziów, pomieszczenia administracyjne strona 4

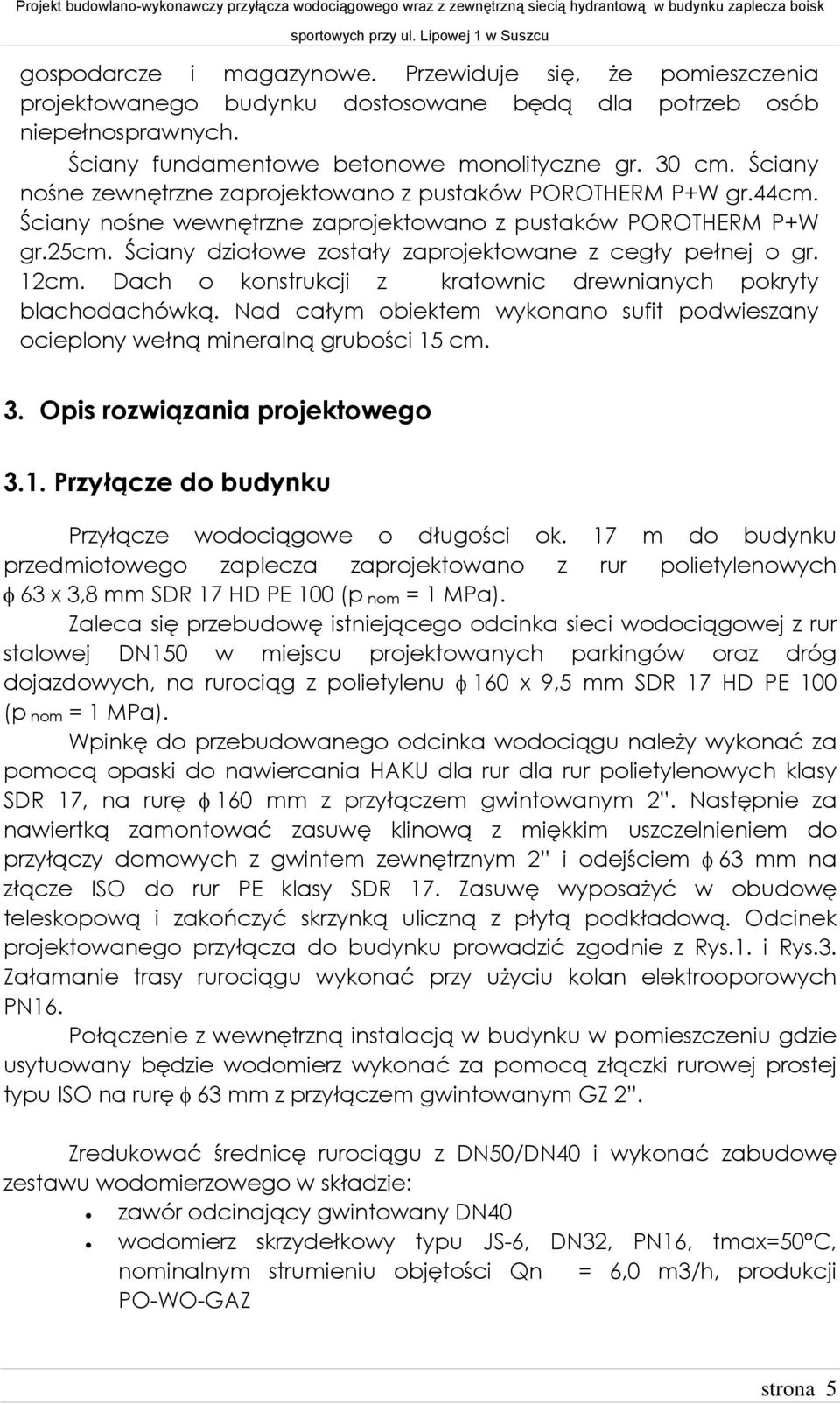

5 gospodarcze i magazynowe. Przewiduje się, że pomieszczenia projektowanego budynku dostosowane będą dla potrzeb osób niepełnosprawnych. Ściany fundamentowe betonowe monolityczne gr. 30 cm. Ściany nośne zewnętrzne zaprojektowano z pustaków POROTHERM P+W gr.44cm. Ściany nośne wewnętrzne zaprojektowano z pustaków POROTHERM P+W gr.25cm. Ściany działowe zostały zaprojektowane z cegły pełnej o gr. 12cm. Dach o konstrukcji z kratownic drewnianych pokryty blachodachówką. Nad całym obiektem wykonano sufit podwieszany ocieplony wełną mineralną grubości 15 cm. 3. Opis rozwiązania projektowego 3.1. Przyłącze do budynku Przyłącze wodociągowe o długości ok. 17 m do budynku przedmiotowego zaplecza zaprojektowano z rur polietylenowych φ 63 x 3,8 mm SDR 17 HD PE 100 (p nom = 1 MPa). Zaleca się przebudowę istniejącego odcinka sieci wodociągowej z rur stalowej DN150 w miejscu projektowanych parkingów oraz dróg dojazdowych, na rurociąg z polietylenu φ 160 x 9,5 mm SDR 17 HD PE 100 (p nom = 1 MPa). Wpinkę do przebudowanego odcinka wodociągu należy wykonać za pomocą opaski do nawiercania HAKU dla rur dla rur polietylenowych klasy SDR 17, na rurę φ 160 mm z przyłączem gwintowanym 2. Następnie za nawiertką zamontować zasuwę klinową z miękkim uszczelnieniem do przyłączy domowych z gwintem zewnętrznym 2 i odejściem φ 63 mm na złącze ISO do rur PE klasy SDR 17. Zasuwę wyposażyć w obudowę teleskopową i zakończyć skrzynką uliczną z płytą podkładową. Odcinek projektowanego przyłącza do budynku prowadzić zgodnie z Rys.1. i Rys.3. Załamanie trasy rurociągu wykonać przy użyciu kolan elektrooporowych PN16. Połączenie z wewnętrzną instalacją w budynku w pomieszczeniu gdzie usytuowany będzie wodomierz wykonać za pomocą złączki rurowej prostej typu ISO na rurę φ 63 mm z przyłączem gwintowanym GZ 2. Zredukować średnicę rurociągu z DN50/DN40 i wykonać zabudowę zestawu wodomierzowego w składzie: zawór odcinający gwintowany DN40 wodomierz skrzydełkowy typu JS-6, DN32, PN16, tmax=50 C, nominalnym strumieniu objętości Qn = 6,0 m3/h, produkcji PO-WO-GAZ strona 5

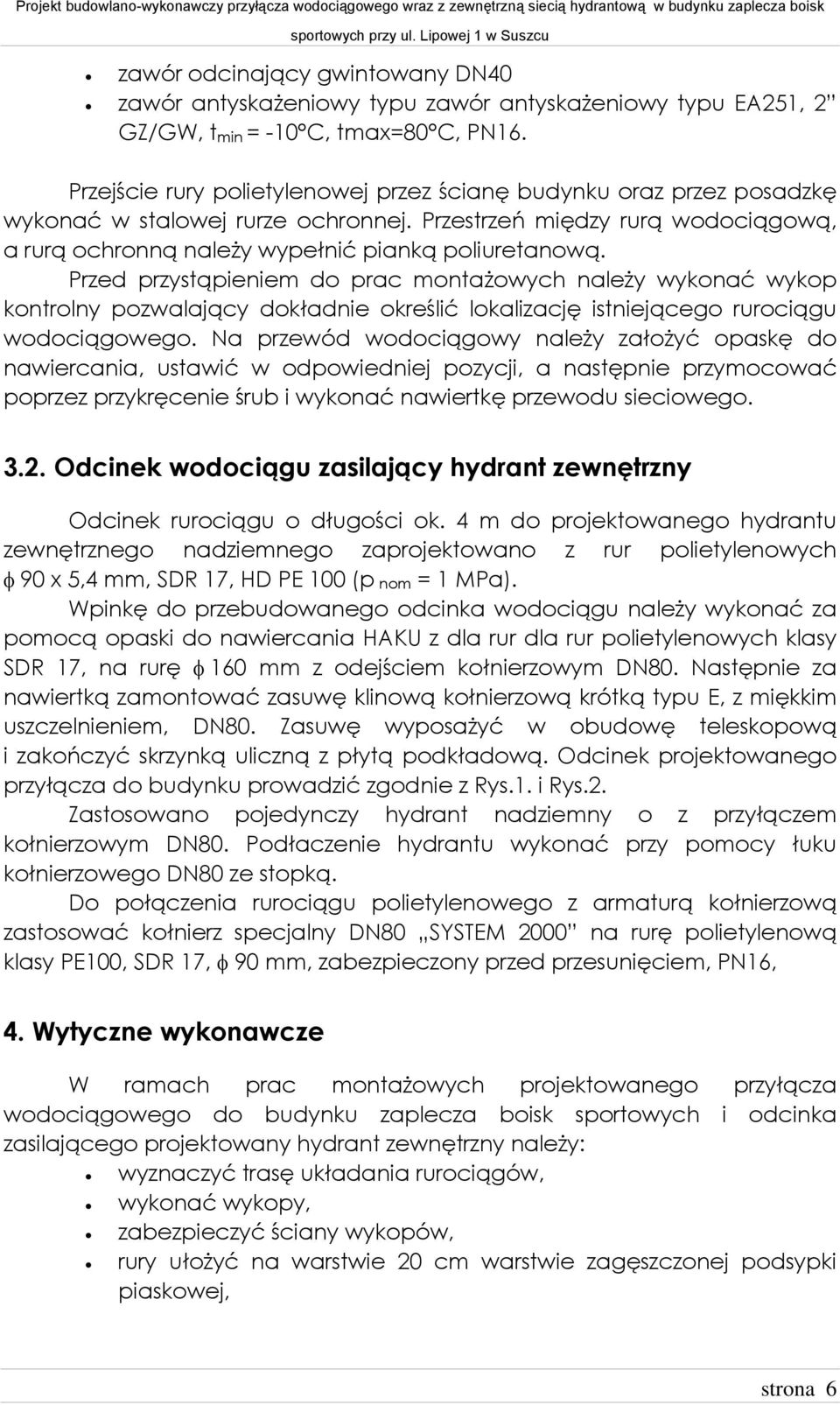

6 zawór odcinający gwintowany DN40 zawór antyskażeniowy typu zawór antyskażeniowy typu EA251, 2 GZ/GW, t min = -10 C, tmax=80 C, PN16. Przejście rury polietylenowej przez ścianę budynku oraz przez posadzkę wykonać w stalowej rurze ochronnej. Przestrzeń między rurą wodociągową, a rurą ochronną należy wypełnić pianką poliuretanową. Przed przystąpieniem do prac montażowych należy wykonać wykop kontrolny pozwalający dokładnie określić lokalizację istniejącego rurociągu wodociągowego. Na przewód wodociągowy należy założyć opaskę do nawiercania, ustawić w odpowiedniej pozycji, a następnie przymocować poprzez przykręcenie śrub i wykonać nawiertkę przewodu sieciowego Odcinek wodociągu zasilający hydrant zewnętrzny Odcinek rurociągu o długości ok. 4 m do projektowanego hydrantu zewnętrznego nadziemnego zaprojektowano z rur polietylenowych φ 90 x 5,4 mm, SDR 17, HD PE 100 (p nom = 1 MPa). Wpinkę do przebudowanego odcinka wodociągu należy wykonać za pomocą opaski do nawiercania HAKU z dla rur dla rur polietylenowych klasy SDR 17, na rurę φ 160 mm z odejściem kołnierzowym DN80. Następnie za nawiertką zamontować zasuwę klinową kołnierzową krótką typu E, z miękkim uszczelnieniem, DN80. Zasuwę wyposażyć w obudowę teleskopową i zakończyć skrzynką uliczną z płytą podkładową. Odcinek projektowanego przyłącza do budynku prowadzić zgodnie z Rys.1. i Rys.2. Zastosowano pojedynczy hydrant nadziemny o z przyłączem kołnierzowym DN80. Podłaczenie hydrantu wykonać przy pomocy łuku kołnierzowego DN80 ze stopką. Do połączenia rurociągu polietylenowego z armaturą kołnierzową zastosować kołnierz specjalny DN80 SYSTEM 2000 na rurę polietylenową klasy PE100, SDR 17, φ 90 mm, zabezpieczony przed przesunięciem, PN16, 4. Wytyczne wykonawcze W ramach prac montażowych projektowanego przyłącza wodociągowego do budynku zaplecza boisk sportowych i odcinka zasilającego projektowany hydrant zewnętrzny należy: wyznaczyć trasę układania rurociągów, wykonać wykopy, zabezpieczyć ściany wykopów, rury ułożyć na warstwie 20 cm warstwie zagęszczonej podsypki piaskowej, strona 6

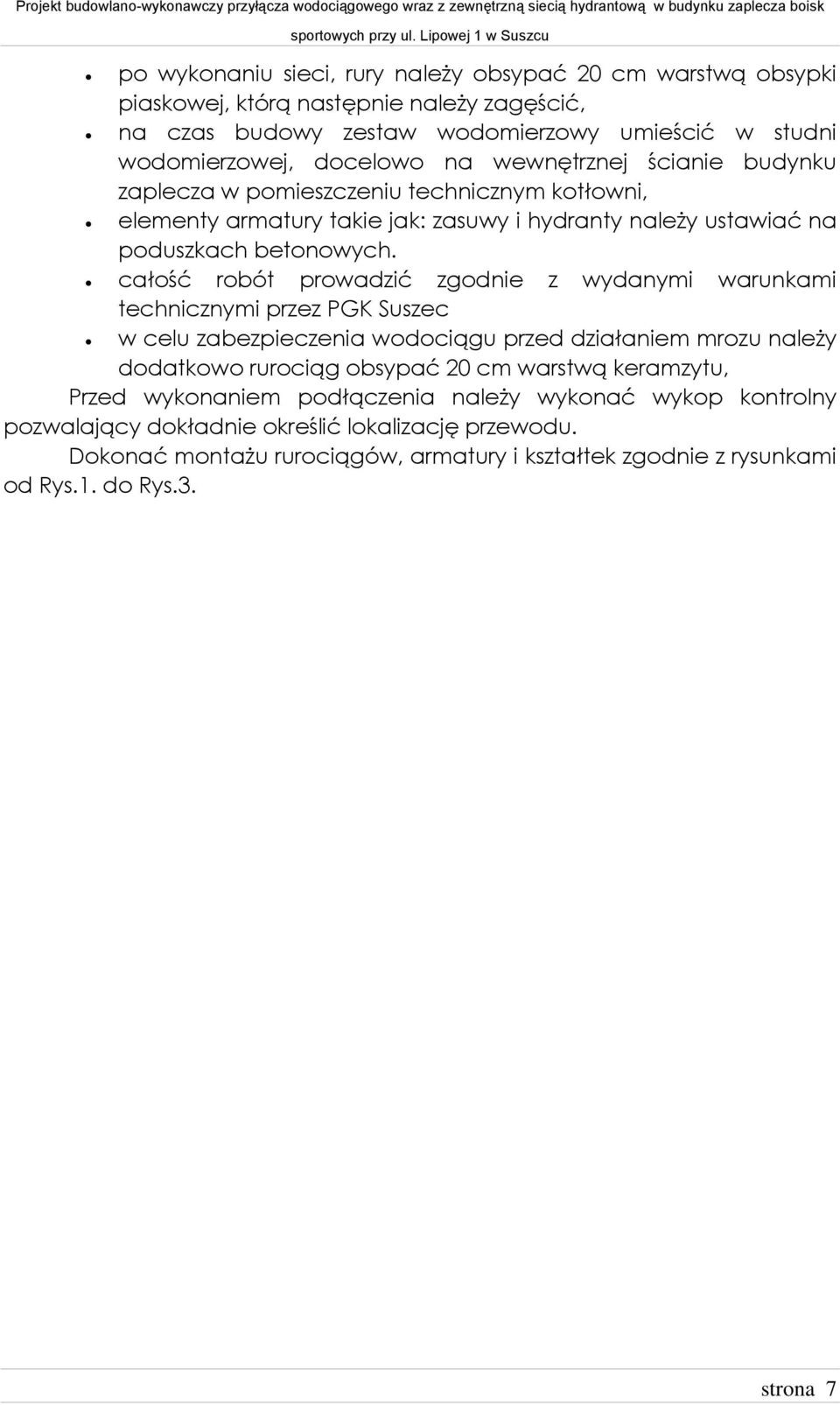

7 po wykonaniu sieci, rury należy obsypać 20 cm warstwą obsypki piaskowej, którą następnie należy zagęścić, na czas budowy zestaw wodomierzowy umieścić w studni wodomierzowej, docelowo na wewnętrznej ścianie budynku zaplecza w pomieszczeniu technicznym kotłowni, elementy armatury takie jak: zasuwy i hydranty należy ustawiać na poduszkach betonowych. całość robót prowadzić zgodnie z wydanymi warunkami technicznymi przez PGK Suszec w celu zabezpieczenia wodociągu przed działaniem mrozu należy dodatkowo rurociąg obsypać 20 cm warstwą keramzytu, Przed wykonaniem podłączenia należy wykonać wykop kontrolny pozwalający dokładnie określić lokalizację przewodu. Dokonać montażu rurociągów, armatury i kształtek zgodnie z rysunkami od Rys.1. do Rys.3. strona 7

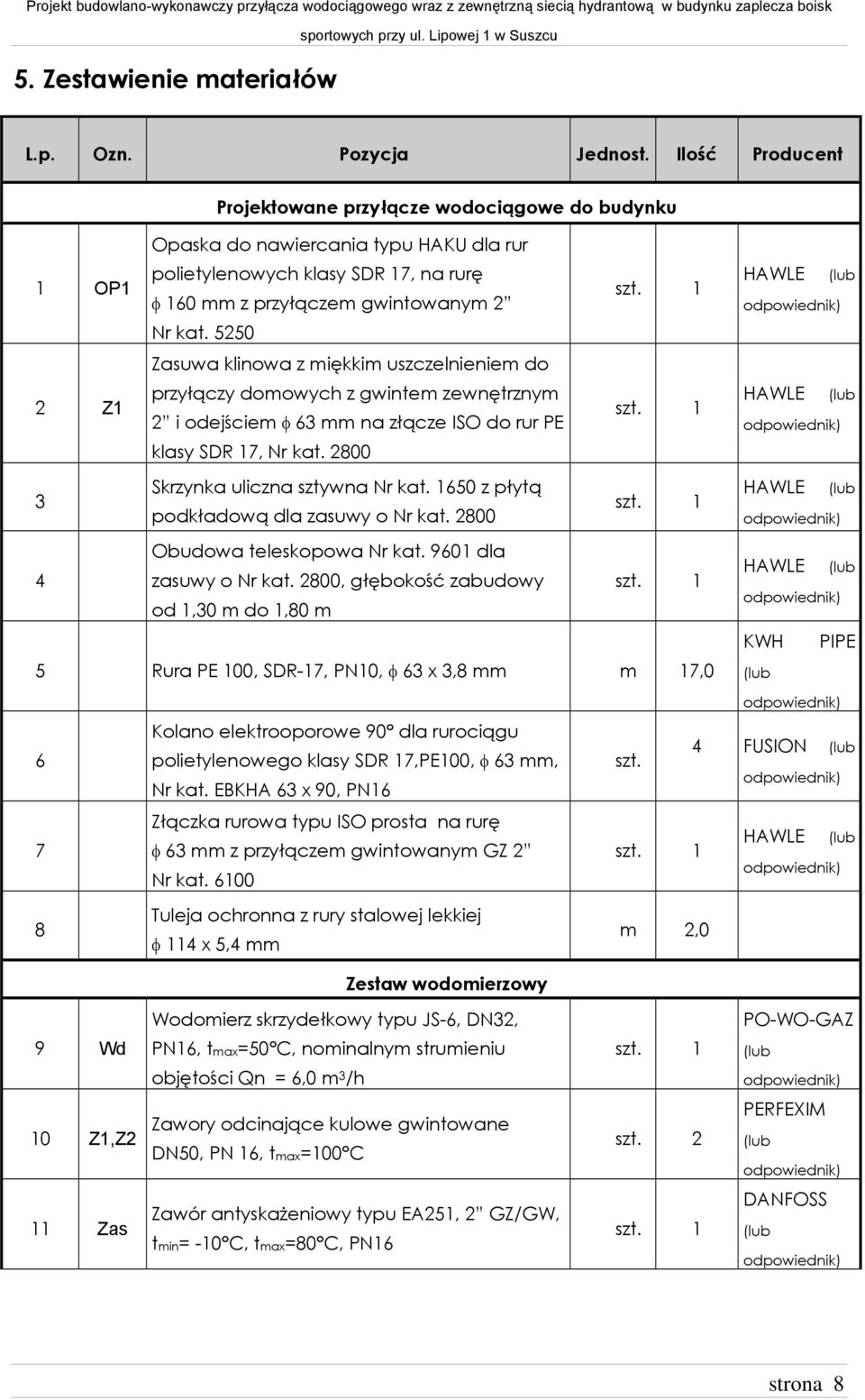

8 5. Zestawienie materiałów L.p. Ozn. Pozycja Jednost. Ilość Producent 1 OP1 2 Z1 3 4 Projektowane przyłącze wodociągowe do budynku Opaska do nawiercania typu HAKU dla rur polietylenowych klasy SDR 17, na rurę φ 160 mm z przyłączem gwintowanym 2 Nr kat Zasuwa klinowa z miękkim uszczelnieniem do przyłączy domowych z gwintem zewnętrznym 2 i odejściem φ 63 mm na złącze ISO do rur PE klasy SDR 17, Nr kat Skrzynka uliczna sztywna Nr kat z płytą podkładową dla zasuwy o Nr kat Obudowa teleskopowa Nr kat dla zasuwy o Nr kat. 2800, głębokość zabudowy od 1,30 m do 1,80 m 5 Rura PE 100, SDR-17, PN10, φ 63 x 3,8 mm m 17,0 6 Kolano elektrooporowe 90 dla rurociągu polietylenowego klasy SDR 17,PE100, φ 63 mm, Nr kat. EBKHA 63 x 90, PN16 szt. Złączka rurowa typu ISO prosta na rurę 7 φ 63 mm z przyłączem gwintowanym GZ 2 Nr kat Tuleja ochronna z rury stalowej lekkiej φ 114 x 5,4 mm m 2,0 Zestaw wodomierzowy KWH PIPE 4 FUSION 9 Wd Wodomierz skrzydełkowy typu JS-6, DN32, PN16, tmax=50 C, nominalnym strumieniu objętości Qn = 6,0 m 3 /h PO-WO-GAZ 10 Z1,Z2 Zawory odcinające kulowe gwintowane DN50, PN 16, tmax=100 C szt. 2 PERFEXIM 11 Zas Zawór antyskażeniowy typu EA251, 2 GZ/GW, tmin= -10 C, tmax=80 C, PN16 DANFOSS strona 8

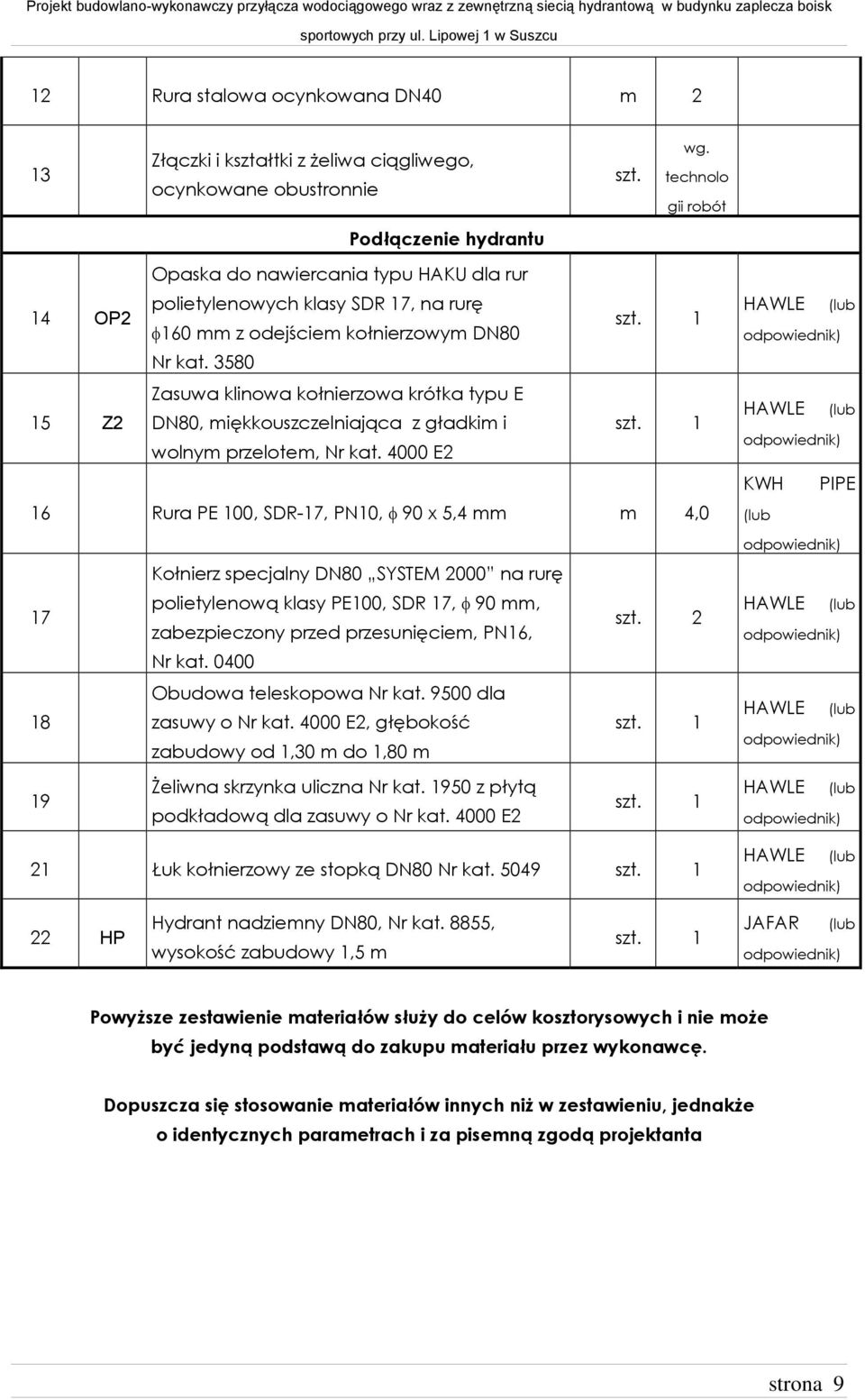

9 12 Rura stalowa ocynkowana DN40 m OP2 15 Z2 Złączki i kształtki z żeliwa ciągliwego, szt. ocynkowane obustronnie Podłączenie hydrantu Opaska do nawiercania typu HAKU dla rur wg. technolo gii robót polietylenowych klasy SDR 17, na rurę φ160 mm z odejściem kołnierzowym DN80 Nr kat Zasuwa klinowa kołnierzowa krótka typu E DN80, miękkouszczelniająca z gładkim i wolnym przelotem, Nr kat E2 16 Rura PE 100, SDR-17, PN10, φ 90 x 5,4 mm m 4,0 KWH PIPE Kołnierz specjalny DN80 SYSTEM 2000 na rurę 17 polietylenową klasy PE100, SDR 17, φ 90 mm, zabezpieczony przed przesunięciem, PN16, Nr kat szt Obudowa teleskopowa Nr kat dla zasuwy o Nr kat E2, głębokość zabudowy od 1,30 m do 1,80 m 19 Żeliwna skrzynka uliczna Nr kat z płytą podkładową dla zasuwy o Nr kat E2 21 Łuk kołnierzowy ze stopką DN80 Nr kat HP Hydrant nadziemny DN80, Nr kat. 8855, wysokość zabudowy 1,5 m JAFAR Powyższe zestawienie materiałów służy do celów kosztorysowych i nie może być jedyną podstawą do zakupu materiału przez wykonawcę. Dopuszcza się stosowanie materiałów innych niż w zestawieniu, jednakże o identycznych parametrach i za pisemną zgodą projektanta strona 9
