SPIS ZAWARTOŚCI. I. Opis techniczny. II. Załączniki. III. Zestawienie podstawowych materiałów. IV. Część rysunkowa

Transkrypt

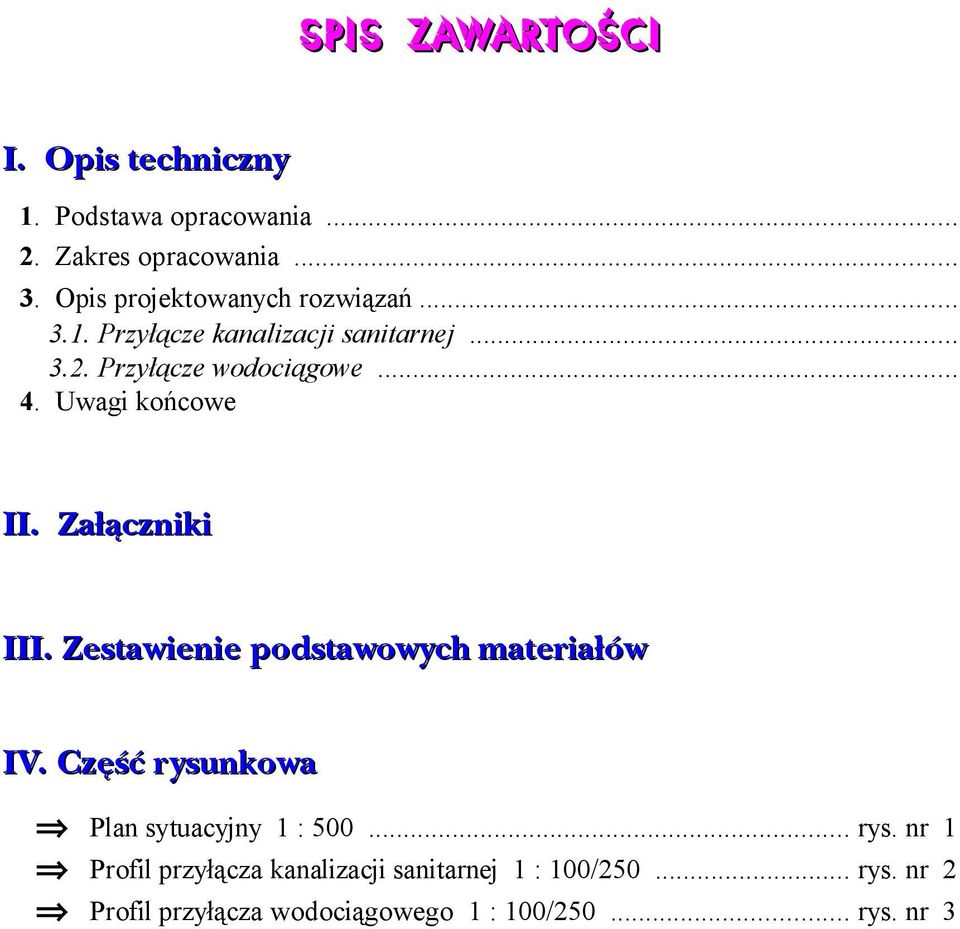

1 SPIS ZAWARTOŚCI I. Opis techniczny 1. Podstawa opracowania Zakres opracowania Opis projektowanych rozwiązań Przyłącze kanalizacji sanitarnej Przyłącze wodociągowe Uwagi końcowe II. Załączniki III. Zestawienie podstawowych materiałów IV. Część rysunkowa Plan sytuacyjny 1 : rys. nr 1 Profil przyłącza kanalizacji sanitarnej 1 : 100/ rys. nr 2 Profil przyłącza wodociągowego 1 : 100/ rys. nr 3

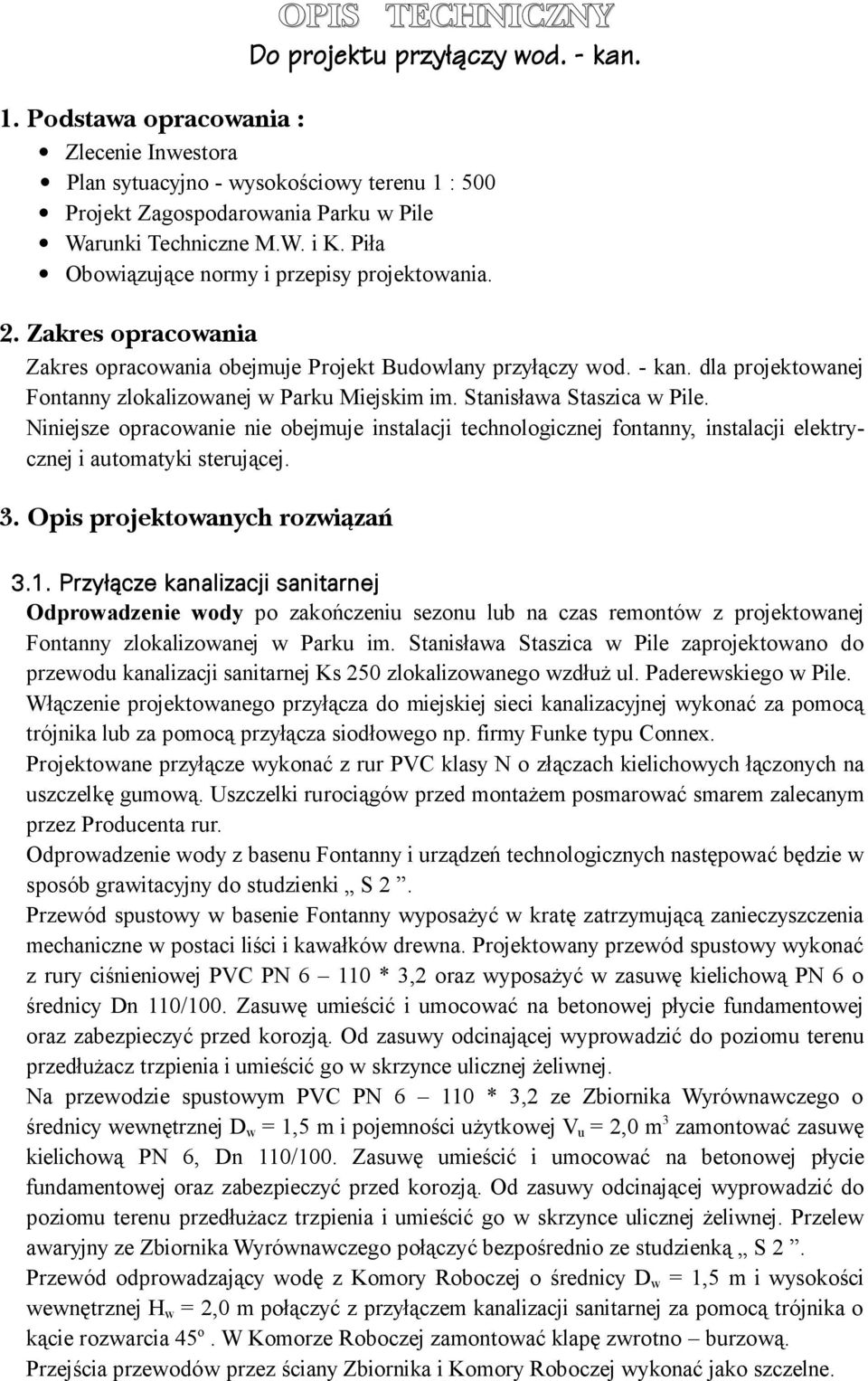

2 OPIS TECHNICZNY Do projektu przyłączy wod. - kan. 1. Podstawa opracowania : Zlecenie Inwestora Plan sytuacyjno - wysokościowy terenu 1 : 500 Projekt Zagospodarowania Parku w Pile Warunki Techniczne M.W. i K. Piła Obowiązujące normy i przepisy projektowania. 2. Zakres opracowania Zakres opracowania obejmuje Projekt Budowlany przyłączy wod. - kan. dla projektowanej Fontanny zlokalizowanej w Parku Miejskim im. Stanisława Staszica w Pile. Niniejsze opracowanie nie obejmuje instalacji technologicznej fontanny, instalacji elektrycznej i automatyki sterującej. 3. Opis projektowanych rozwiązań 3.1. Przyłącze kanalizacji sanitarnej Odprowadzenie wody po zakończeniu sezonu lub na czas remontów z projektowanej Fontanny zlokalizowanej w Parku im. Stanisława Staszica w Pile zaprojektowano do przewodu kanalizacji sanitarnej Ks 250 zlokalizowanego wzdłuż ul. Paderewskiego w Pile. Włączenie projektowanego przyłącza do miejskiej sieci kanalizacyjnej wykonać za pomocą trójnika lub za pomocą przyłącza siodłowego np. firmy Funke typu Connex. Projektowane przyłącze wykonać z rur PVC klasy N o złączach kielichowych łączonych na uszczelkę gumową. Uszczelki rurociągów przed montażem posmarować smarem zalecanym przez Producenta rur. Odprowadzenie wody z basenu Fontanny i urządzeń technologicznych następować będzie w sposób grawitacyjny do studzienki S 2. Przewód spustowy w basenie Fontanny wyposażyć w kratę zatrzymującą zanieczyszczenia mechaniczne w postaci liści i kawałków drewna. Projektowany przewód spustowy wykonać z rury ciśnieniowej PVC PN * 3,2 oraz wyposażyć w zasuwę kielichową PN 6 o średnicy Dn 110/100. Zasuwę umieścić i umocować na betonowej płycie fundamentowej oraz zabezpieczyć przed korozją. Od zasuwy odcinającej wyprowadzić do poziomu terenu przedłużacz trzpienia i umieścić go w skrzynce ulicznej żeliwnej. Na przewodzie spustowym PVC PN * 3,2 ze Zbiornika Wyrównawczego o średnicy wewnętrznej D w = 1,5 m i pojemności użytkowej V u = 2,0 m 3 zamontować zasuwę kielichową PN 6, Dn 110/100. Zasuwę umieścić i umocować na betonowej płycie fundamentowej oraz zabezpieczyć przed korozją. Od zasuwy odcinającej wyprowadzić do poziomu terenu przedłużacz trzpienia i umieścić go w skrzynce ulicznej żeliwnej. Przelew awaryjny ze Zbiornika Wyrównawczego połączyć bezpośrednio ze studzienką S 2. Przewód odprowadzający wodę z Komory Roboczej o średnicy D w = 1,5 m i wysokości wewnętrznej H w = 2,0 m połączyć z przyłączem kanalizacji sanitarnej za pomocą trójnika o kącie rozwarcia 45 o. W Komorze Roboczej zamontować klapę zwrotno burzową. Przejścia przewodów przez ściany Zbiornika i Komory Roboczej wykonać jako szczelne.

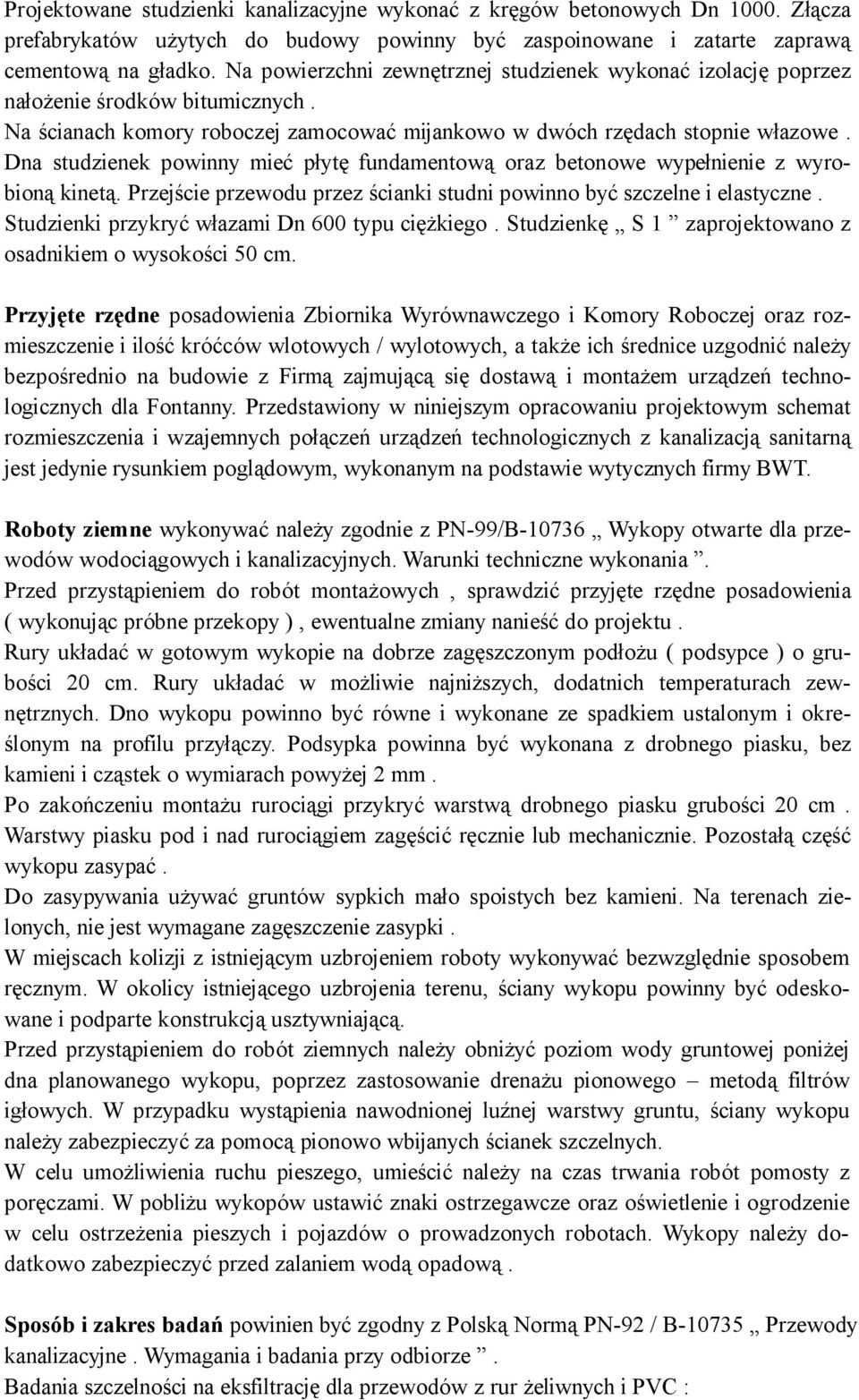

3 Projektowane studzienki kanalizacyjne wykonać z kręgów betonowych Dn Złącza prefabrykatów użytych do budowy powinny być zaspoinowane i zatarte zaprawą cementową na gładko. Na powierzchni zewnętrznej studzienek wykonać izolację poprzez nałożenie środków bitumicznych. Na ścianach komory roboczej zamocować mijankowo w dwóch rzędach stopnie włazowe. Dna studzienek powinny mieć płytę fundamentową oraz betonowe wypełnienie z wyrobioną kinetą. Przejście przewodu przez ścianki studni powinno być szczelne i elastyczne. Studzienki przykryć włazami Dn 600 typu ciężkiego. Studzienkę S 1 zaprojektowano z osadnikiem o wysokości 50 cm. Przyjęte rzędne posadowienia Zbiornika Wyrównawczego i Komory Roboczej oraz rozmieszczenie i ilość króćców wlotowych / wylotowych, a także ich średnice uzgodnić należy bezpośrednio na budowie z Firmą zajmującą się dostawą i montażem urządzeń technologicznych dla Fontanny. Przedstawiony w niniejszym opracowaniu projektowym schemat rozmieszczenia i wzajemnych połączeń urządzeń technologicznych z kanalizacją sanitarną jest jedynie rysunkiem poglądowym, wykonanym na podstawie wytycznych firmy BWT. Roboty ziemne wykonywać należy zgodnie z PN-99/B Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. Przed przystąpieniem do robót montażowych, sprawdzić przyjęte rzędne posadowienia ( wykonując próbne przekopy ), ewentualne zmiany nanieść do projektu. Rury układać w gotowym wykopie na dobrze zagęszczonym podłożu ( podsypce ) o grubości 20 cm. Rury układać w możliwie najniższych, dodatnich temperaturach zewnętrznych. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym i określonym na profilu przyłączy. Podsypka powinna być wykonana z drobnego piasku, bez kamieni i cząstek o wymiarach powyżej 2 mm. Po zakończeniu montażu rurociągi przykryć warstwą drobnego piasku grubości 20 cm. Warstwy piasku pod i nad rurociągiem zagęścić ręcznie lub mechanicznie. Pozostałą część wykopu zasypać. Do zasypywania używać gruntów sypkich mało spoistych bez kamieni. Na terenach zielonych, nie jest wymagane zagęszczenie zasypki. W miejscach kolizji z istniejącym uzbrojeniem roboty wykonywać bezwzględnie sposobem ręcznym. W okolicy istniejącego uzbrojenia terenu, ściany wykopu powinny być odeskowane i podparte konstrukcją usztywniającą. Przed przystąpieniem do robót ziemnych należy obniżyć poziom wody gruntowej poniżej dna planowanego wykopu, poprzez zastosowanie drenażu pionowego metodą filtrów igłowych. W przypadku wystąpienia nawodnionej luźnej warstwy gruntu, ściany wykopu należy zabezpieczyć za pomocą pionowo wbijanych ścianek szczelnych. W celu umożliwienia ruchu pieszego, umieścić należy na czas trwania robót pomosty z poręczami. W pobliżu wykopów ustawić znaki ostrzegawcze oraz oświetlenie i ogrodzenie w celu ostrzeżenia pieszych i pojazdów o prowadzonych robotach. Wykopy należy dodatkowo zabezpieczyć przed zalaniem wodą opadową. Sposób i zakres badań powinien być zgodny z Polską Normą PN-92 / B Przewody kanalizacyjne. Wymagania i badania przy odbiorze. Badania szczelności na eksfiltrację dla przewodów z rur żeliwnych i PVC :

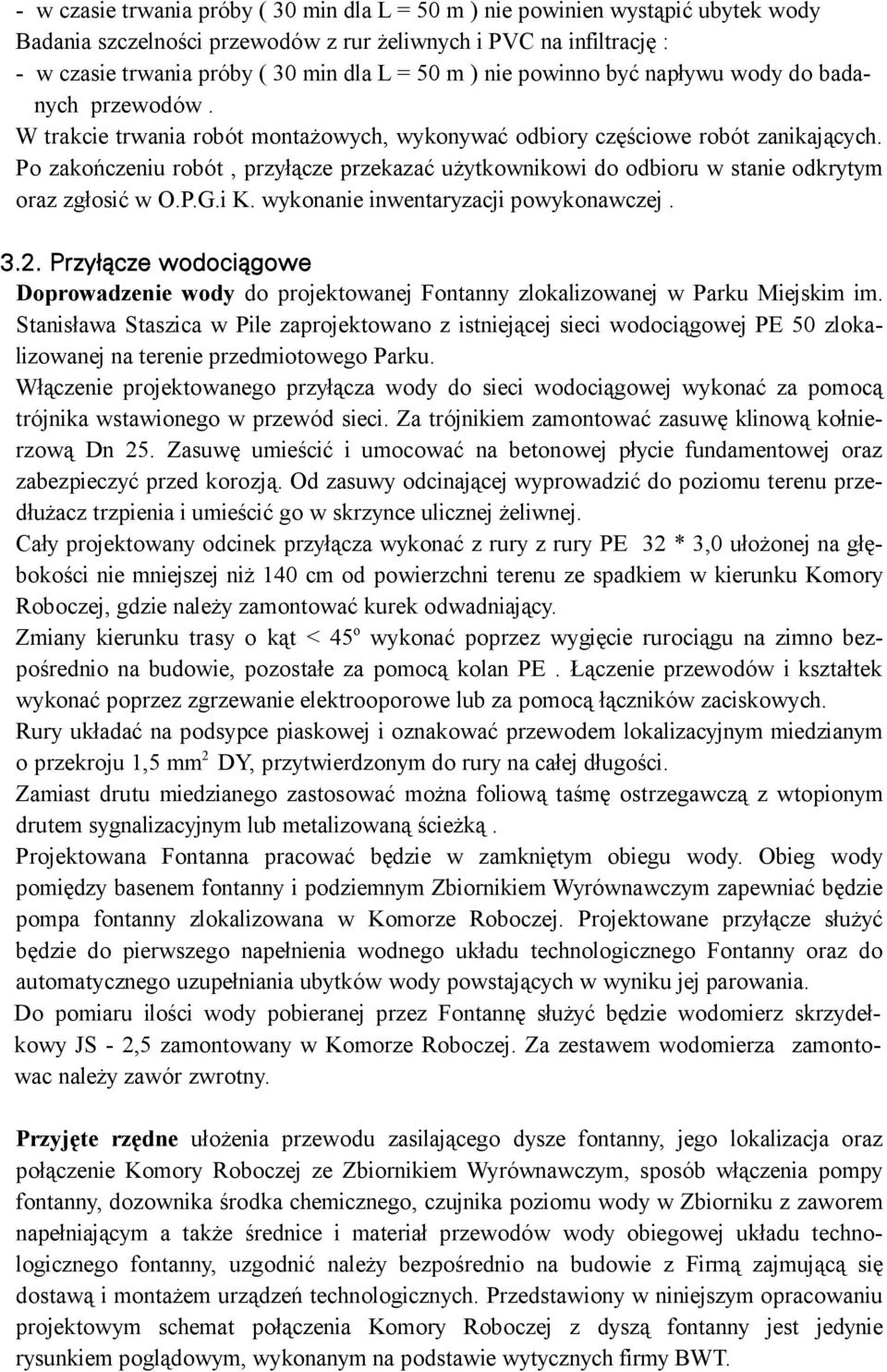

4 - w czasie trwania próby ( 30 min dla L = 50 m ) nie powinien wystąpić ubytek wody Badania szczelności przewodów z rur żeliwnych i PVC na infiltrację : - w czasie trwania próby ( 30 min dla L = 50 m ) nie powinno być napływu wody do badanych przewodów. W trakcie trwania robót montażowych, wykonywać odbiory częściowe robót zanikających. Po zakończeniu robót, przyłącze przekazać użytkownikowi do odbioru w stanie odkrytym oraz zgłosić w O.P.G.i K. wykonanie inwentaryzacji powykonawczej Przyłącze wodociągowe Doprowadzenie wody do projektowanej Fontanny zlokalizowanej w Parku Miejskim im. Stanisława Staszica w Pile zaprojektowano z istniejącej sieci wodociągowej PE 50 zlokalizowanej na terenie przedmiotowego Parku. Włączenie projektowanego przyłącza wody do sieci wodociągowej wykonać za pomocą trójnika wstawionego w przewód sieci. Za trójnikiem zamontować zasuwę klinową kołnierzową Dn 25. Zasuwę umieścić i umocować na betonowej płycie fundamentowej oraz zabezpieczyć przed korozją. Od zasuwy odcinającej wyprowadzić do poziomu terenu przedłużacz trzpienia i umieścić go w skrzynce ulicznej żeliwnej. Cały projektowany odcinek przyłącza wykonać z rury z rury PE 32 * 3,0 ułożonej na głębokości nie mniejszej niż 140 cm od powierzchni terenu ze spadkiem w kierunku Komory Roboczej, gdzie należy zamontować kurek odwadniający. Zmiany kierunku trasy o kąt < 45 o wykonać poprzez wygięcie rurociągu na zimno bezpośrednio na budowie, pozostałe za pomocą kolan PE. Łączenie przewodów i kształtek wykonać poprzez zgrzewanie elektrooporowe lub za pomocą łączników zaciskowych. Rury układać na podsypce piaskowej i oznakować przewodem lokalizacyjnym miedzianym o przekroju 1,5 mm 2 DY, przytwierdzonym do rury na całej długości. Zamiast drutu miedzianego zastosować można foliową taśmę ostrzegawczą z wtopionym drutem sygnalizacyjnym lub metalizowaną ścieżką. Projektowana Fontanna pracować będzie w zamkniętym obiegu wody. Obieg wody pomiędzy basenem fontanny i podziemnym Zbiornikiem Wyrównawczym zapewniać będzie pompa fontanny zlokalizowana w Komorze Roboczej. Projektowane przyłącze służyć będzie do pierwszego napełnienia wodnego układu technologicznego Fontanny oraz do automatycznego uzupełniania ubytków wody powstających w wyniku jej parowania. Do pomiaru ilości wody pobieranej przez Fontannę służyć będzie wodomierz skrzydełkowy JS - 2,5 zamontowany w Komorze Roboczej. Za zestawem wodomierza zamontowac należy zawór zwrotny. Przyjęte rzędne ułożenia przewodu zasilającego dysze fontanny, jego lokalizacja oraz połączenie Komory Roboczej ze Zbiornikiem Wyrównawczym, sposób włączenia pompy fontanny, dozownika środka chemicznego, czujnika poziomu wody w Zbiorniku z zaworem napełniającym a także średnice i materiał przewodów wody obiegowej układu technologicznego fontanny, uzgodnić należy bezpośrednio na budowie z Firmą zajmującą się dostawą i montażem urządzeń technologicznych. Przedstawiony w niniejszym opracowaniu projektowym schemat połączenia Komory Roboczej z dyszą fontanny jest jedynie rysunkiem poglądowym, wykonanym na podstawie wytycznych firmy BWT.

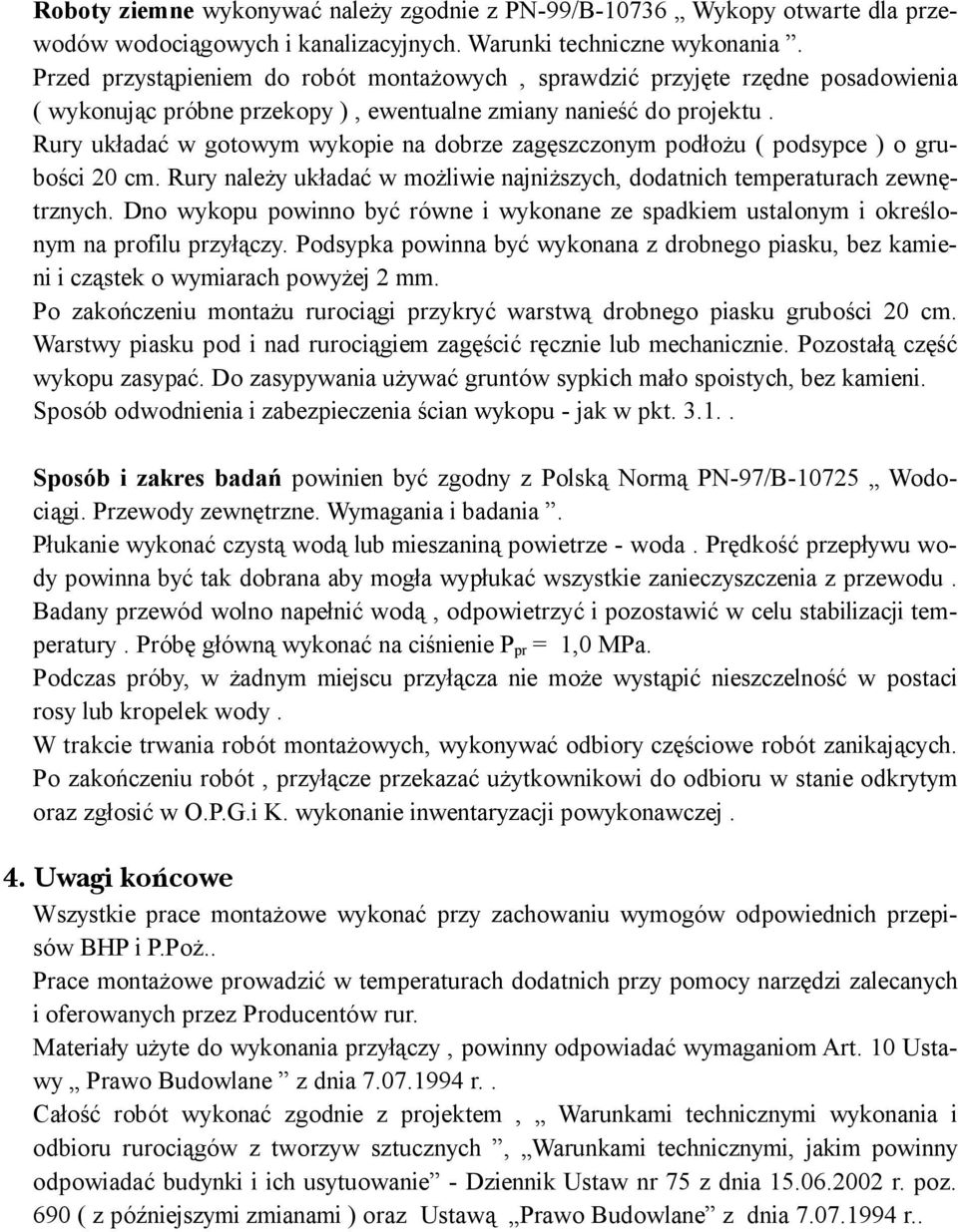

5 Roboty ziemne wykonywać należy zgodnie z PN-99/B Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. Przed przystąpieniem do robót montażowych, sprawdzić przyjęte rzędne posadowienia ( wykonując próbne przekopy ), ewentualne zmiany nanieść do projektu. Rury układać w gotowym wykopie na dobrze zagęszczonym podłożu ( podsypce ) o grubości 20 cm. Rury należy układać w możliwie najniższych, dodatnich temperaturach zewnętrznych. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym i określonym na profilu przyłączy. Podsypka powinna być wykonana z drobnego piasku, bez kamieni i cząstek o wymiarach powyżej 2 mm. Po zakończeniu montażu rurociągi przykryć warstwą drobnego piasku grubości 20 cm. Warstwy piasku pod i nad rurociągiem zagęścić ręcznie lub mechanicznie. Pozostałą część wykopu zasypać. Do zasypywania używać gruntów sypkich mało spoistych, bez kamieni. Sposób odwodnienia i zabezpieczenia ścian wykopu - jak w pkt Sposób i zakres badań powinien być zgodny z Polską Normą PN-97/B Wodociągi. Przewody zewnętrzne. Wymagania i badania. Płukanie wykonać czystą wodą lub mieszaniną powietrze - woda. Prędkość przepływu wody powinna być tak dobrana aby mogła wypłukać wszystkie zanieczyszczenia z przewodu. Badany przewód wolno napełnić wodą, odpowietrzyć i pozostawić w celu stabilizacji temperatury. Próbę główną wykonać na ciśnienie P pr = 1,0 MPa. Podczas próby, w żadnym miejscu przyłącza nie może wystąpić nieszczelność w postaci rosy lub kropelek wody. W trakcie trwania robót montażowych, wykonywać odbiory częściowe robót zanikających. Po zakończeniu robót, przyłącze przekazać użytkownikowi do odbioru w stanie odkrytym oraz zgłosić w O.P.G.i K. wykonanie inwentaryzacji powykonawczej. 4. Uwagi końcowe Wszystkie prace montażowe wykonać przy zachowaniu wymogów odpowiednich przepisów BHP i P.Poż.. Prace montażowe prowadzić w temperaturach dodatnich przy pomocy narzędzi zalecanych i oferowanych przez Producentów rur. Materiały użyte do wykonania przyłączy, powinny odpowiadać wymaganiom Art. 10 Ustawy Prawo Budowlane z dnia r.. Całość robót wykonać zgodnie z projektem, Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie - Dziennik Ustaw nr 75 z dnia r. poz. 690 ( z późniejszymi zmianami ) oraz Ustawą Prawo Budowlane z dnia r..

6 II. ZAŁĄCZNIKI

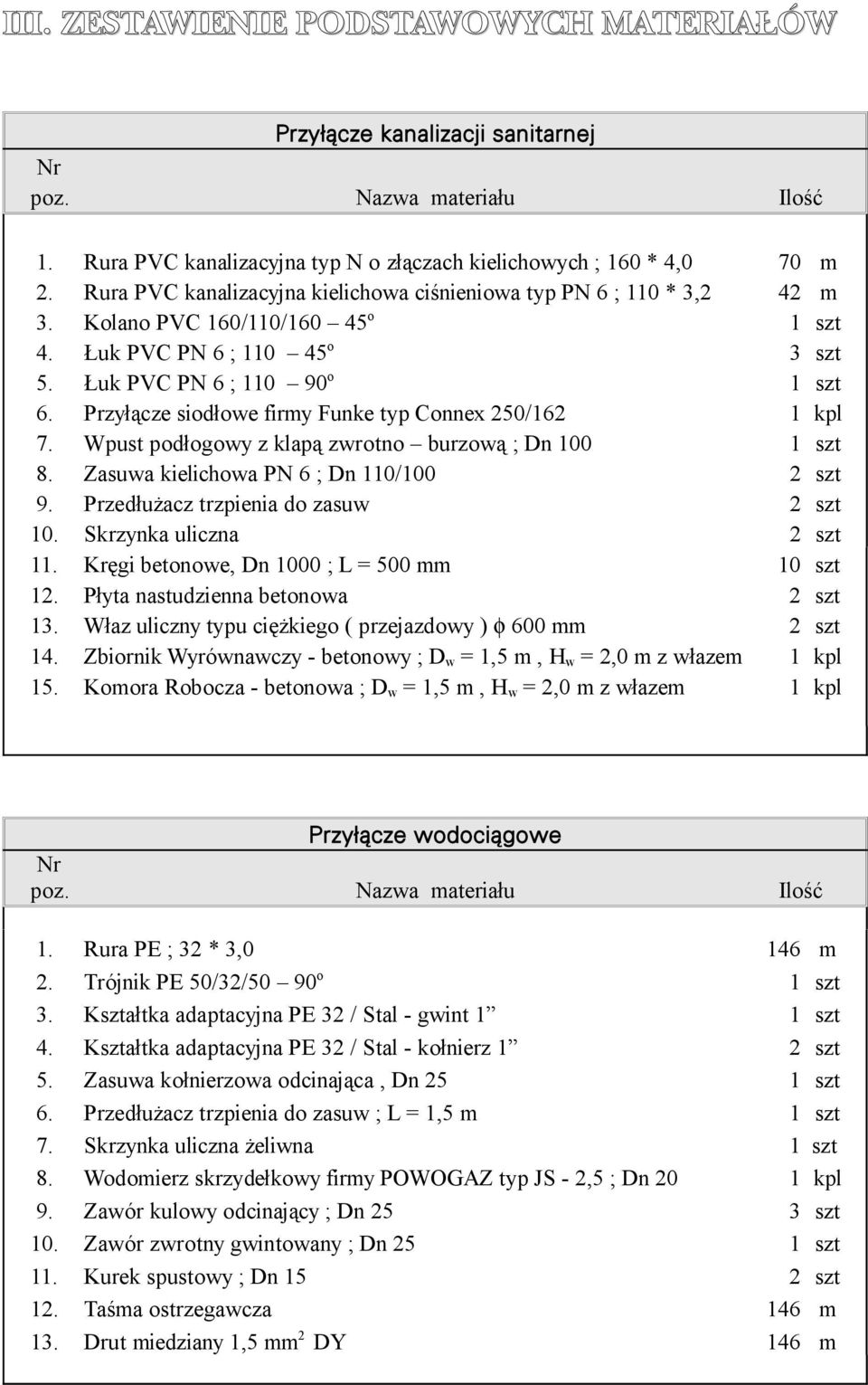

7 III. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Przyłącze kanalizacji sanitarnej Nr poz. Nazwa materiału Ilość 1. Rura PVC kanalizacyjna typ N o złączach kielichowych ; 160 * 4,0 70 m 2. Rura PVC kanalizacyjna kielichowa ciśnieniowa typ PN 6 ; 110 * 3,2 42 m 3. Kolano PVC 160/110/ o 1 szt 4. Łuk PVC PN 6 ; o 3 szt 5. Łuk PVC PN 6 ; o 1 szt 6. Przyłącze siodłowe firmy Funke typ Connex 250/162 1 kpl 7. Wpust podłogowy z klapą zwrotno burzową ; Dn szt 8. Zasuwa kielichowa PN 6 ; Dn 110/100 2 szt 9. Przedłużacz trzpienia do zasuw 2 szt 10. Skrzynka uliczna 2 szt 11. Kręgi betonowe, Dn 1000 ; L = 500 mm 10 szt 12. Płyta nastudzienna betonowa 2 szt 13. Właz uliczny typu ciężkiego ( przejazdowy ) φ 600 mm 2 szt 14. Zbiornik Wyrównawczy - betonowy ; D w = 1,5 m, H w = 2,0 m z włazem 1 kpl 15. Komora Robocza - betonowa ; D w = 1,5 m, H w = 2,0 m z włazem 1 kpl Przyłącze wodociągowe Nr poz. Nazwa materiału Ilość 1. Rura PE ; 32 * 3,0 146 m 2. Trójnik PE 50/32/50 90 o 1 szt 3. Kształtka adaptacyjna PE 32 / Stal - gwint 1 1 szt 4. Kształtka adaptacyjna PE 32 / Stal - kołnierz 1 2 szt 5. Zasuwa kołnierzowa odcinająca, Dn 25 1 szt 6. Przedłużacz trzpienia do zasuw ; L = 1,5 m 1 szt 7. Skrzynka uliczna żeliwna 1 szt 8. Wodomierz skrzydełkowy firmy POWOGAZ typ JS - 2,5 ; Dn 20 1 kpl 9. Zawór kulowy odcinający ; Dn 25 3 szt 10. Zawór zwrotny gwintowany ; Dn 25 1 szt 11. Kurek spustowy ; Dn 15 2 szt 12. Taśma ostrzegawcza 146 m 13. Drut miedziany 1,5 mm 2 DY 146 m

8 IV. CZĘŚĆ RYSUNKOWA
