1 Str-1 Instalacje sanitarne budynku ProkuraturyRejonowej Wrocław ul. Powstańców Śląskich 161 ST-2 INSTALACJE SANITARNE INWESTOR: Prokuratura Okręgowa Wrocław ST 2 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT INSTALACJI Hydrantów p.poż i Zestawu Hydroforowego w budynku Wrocław ul. Powstańców Śląskich 161 WROCŁAW, marzec 2015

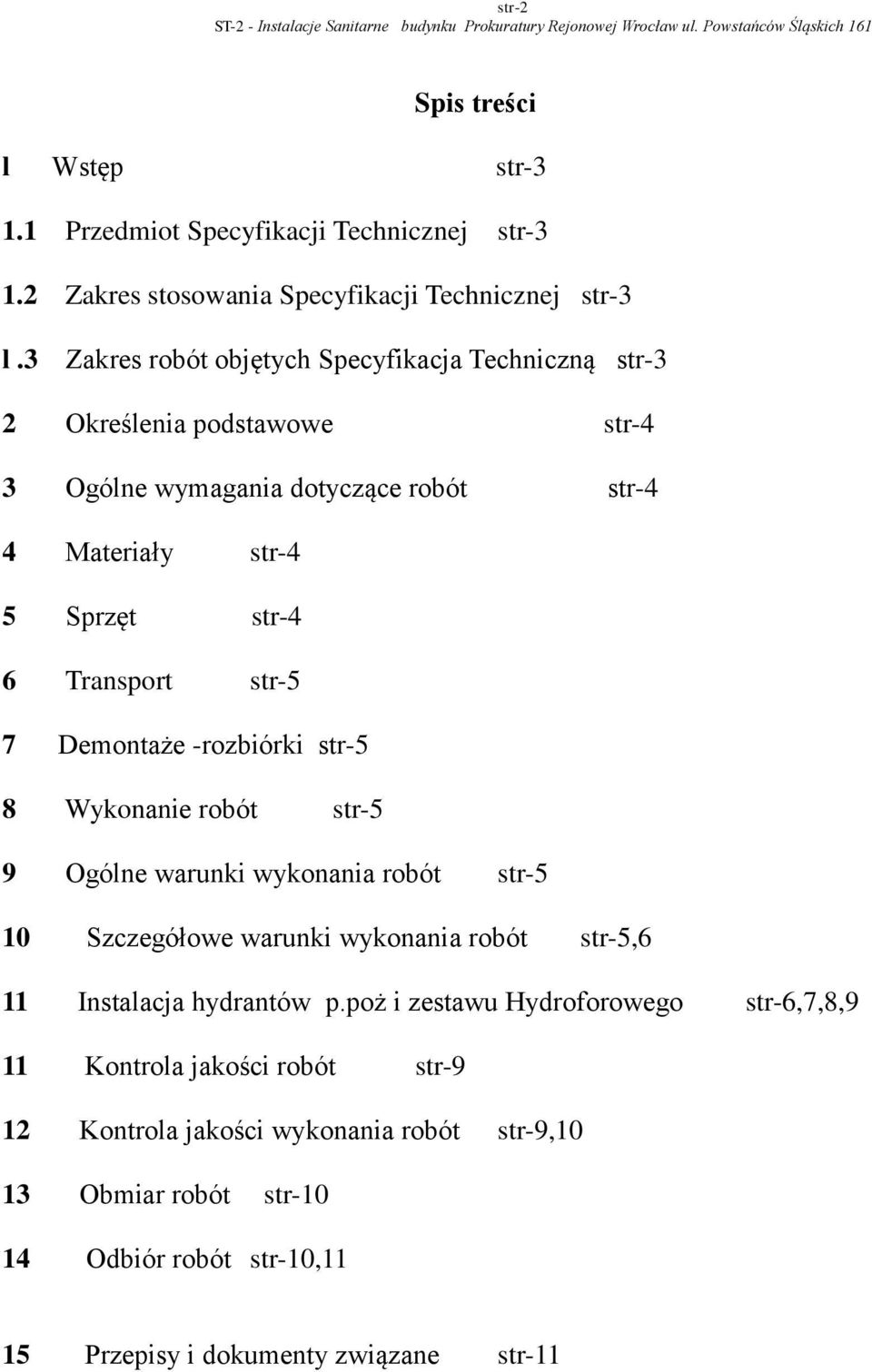

2 str-2 ST-2 - Instalacje Sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich 161 Spis treści l Wstęp str Przedmiot Specyfikacji Technicznej str Zakres stosowania Specyfikacji Technicznej str-3 l.3 Zakres robót objętych Specyfikacja Techniczną str-3 2 Określenia podstawowe str-4 3 Ogólne wymagania dotyczące robót str-4 4 Materiały str-4 5 Sprzęt str-4 6 Transport str-5 7 Demontaże -rozbiórki str-5 8 Wykonanie robót str-5 9 Ogólne warunki wykonania robót str-5 10 Szczegółowe warunki wykonania robót str-5,6 11 Instalacja hydrantów p.poż i zestawu Hydroforowego str-6,7,8,9 11 Kontrola jakości robót str-9 12 Kontrola jakości wykonania robót str-9,10 13 Obmiar robót str Odbiór robót str-10,11 15 Przepisy i dokumenty związane str-11

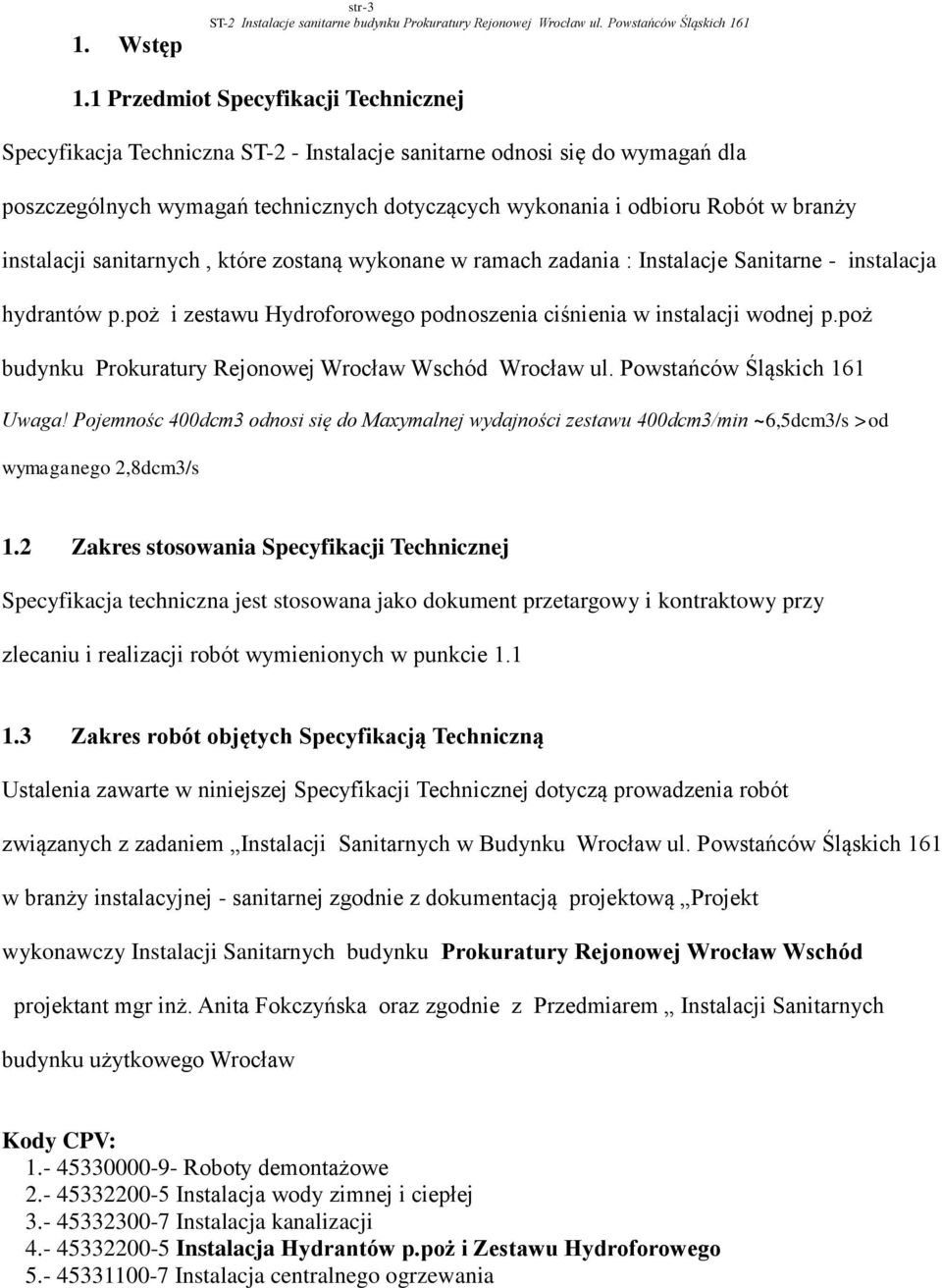

3 1. Wstęp str-3 ST-2 Instalacje sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich Przedmiot Specyfikacji Technicznej Specyfikacja Techniczna ST-2 - Instalacje sanitarne odnosi się do wymagań dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru Robót w branży instalacji sanitarnych, które zostaną wykonane w ramach zadania : Instalacje Sanitarne - instalacja hydrantów p.poż i zestawu Hydroforowego podnoszenia ciśnienia w instalacji wodnej p.poż budynku Prokuratury Rejonowej Wrocław Wschód Wrocław ul. Powstańców Śląskich 161 Uwaga! Pojemnośc 400dcm3 odnosi się do Maxymalnej wydajności zestawu 400dcm3/min ~6,5dcm3/s >od wymaganego 2,8dcm3/s 1.2 Zakres stosowania Specyfikacji Technicznej Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Techniczną Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą prowadzenia robót związanych z zadaniem Instalacji Sanitarnych w Budynku Wrocław ul. Powstańców Śląskich 161 w branży instalacyjnej - sanitarnej zgodnie z dokumentacją projektową Projekt wykonawczy Instalacji Sanitarnych budynku Prokuratury Rejonowej Wrocław Wschód projektant mgr inż. Anita Fokczyńska oraz zgodnie z Przedmiarem Instalacji Sanitarnych budynku użytkowego Wrocław Kody CPV: Roboty demontażowe Instalacja wody zimnej i ciepłej Instalacja kanalizacji Instalacja Hydrantów p.poż i Zestawu Hydroforowego Instalacja centralnego ogrzewania

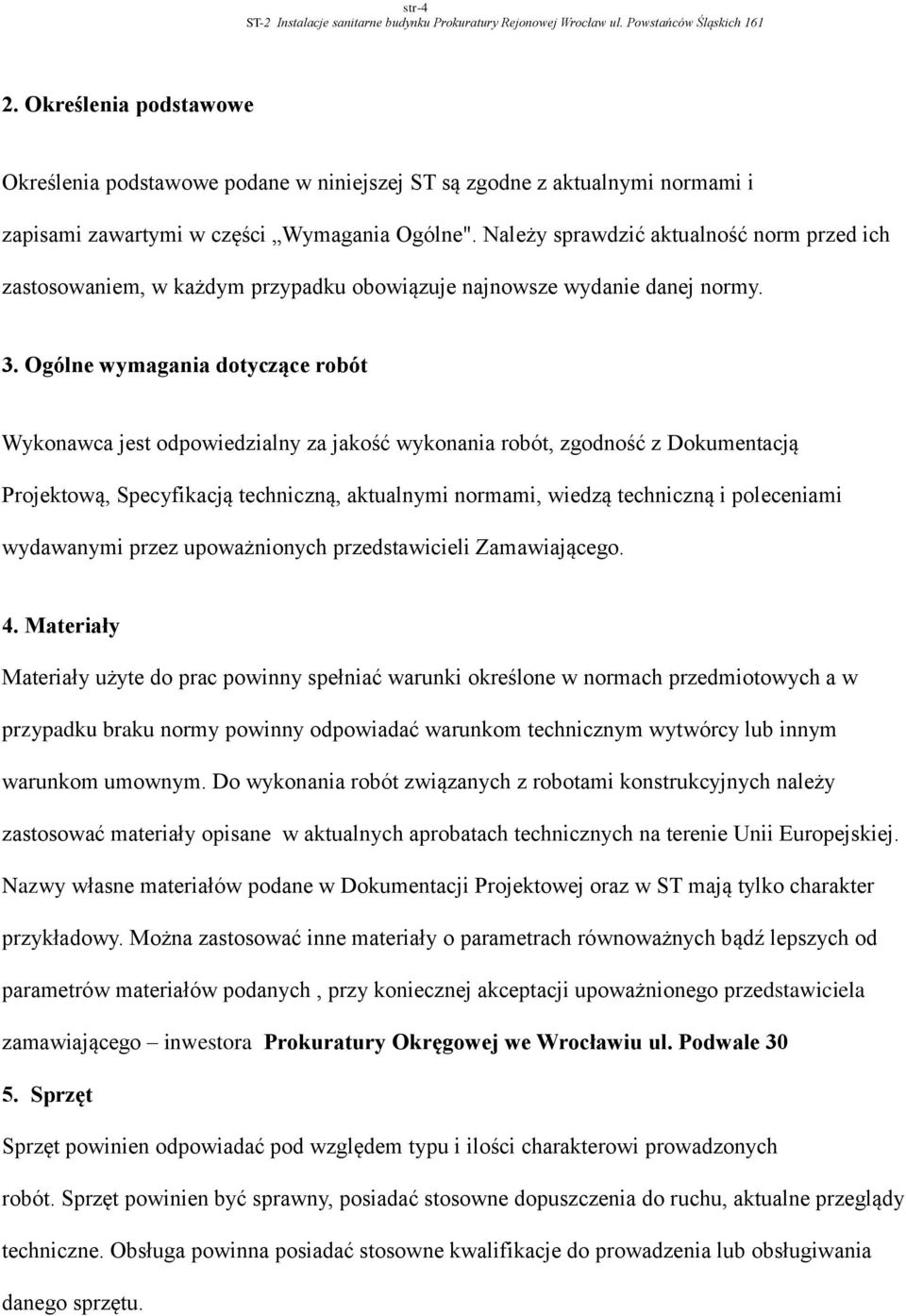

4 str-4 ST-2 Instalacje sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich Określenia podstawowe Określenia podstawowe podane w niniejszej ST są zgodne z aktualnymi normami i zapisami zawartymi w części Wymagania Ogólne". Należy sprawdzić aktualność norm przed ich zastosowaniem, w każdym przypadku obowiązuje najnowsze wydanie danej normy. 3. Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania robót, zgodność z Dokumentacją Projektową, Specyfikacją techniczną, aktualnymi normami, wiedzą techniczną i poleceniami wydawanymi przez upoważnionych przedstawicieli Zamawiającego. 4. Materiały Materiały użyte do prac powinny spełniać warunki określone w normach przedmiotowych a w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórcy lub innym warunkom umownym. Do wykonania robót związanych z robotami konstrukcyjnych należy zastosować materiały opisane w aktualnych aprobatach technicznych na terenie Unii Europejskiej. Nazwy własne materiałów podane w Dokumentacji Projektowej oraz w ST mają tylko charakter przykładowy. Można zastosować inne materiały o parametrach równoważnych bądź lepszych od parametrów materiałów podanych, przy koniecznej akceptacji upoważnionego przedstawiciela zamawiającego inwestora Prokuratury Okręgowej we Wrocławiu ul. Podwale Sprzęt Sprzęt powinien odpowiadać pod względem typu i ilości charakterowi prowadzonych robót. Sprzęt powinien być sprawny, posiadać stosowne dopuszczenia do ruchu, aktualne przeglądy techniczne. Obsługa powinna posiadać stosowne kwalifikacje do prowadzenia lub obsługiwania danego sprzętu.

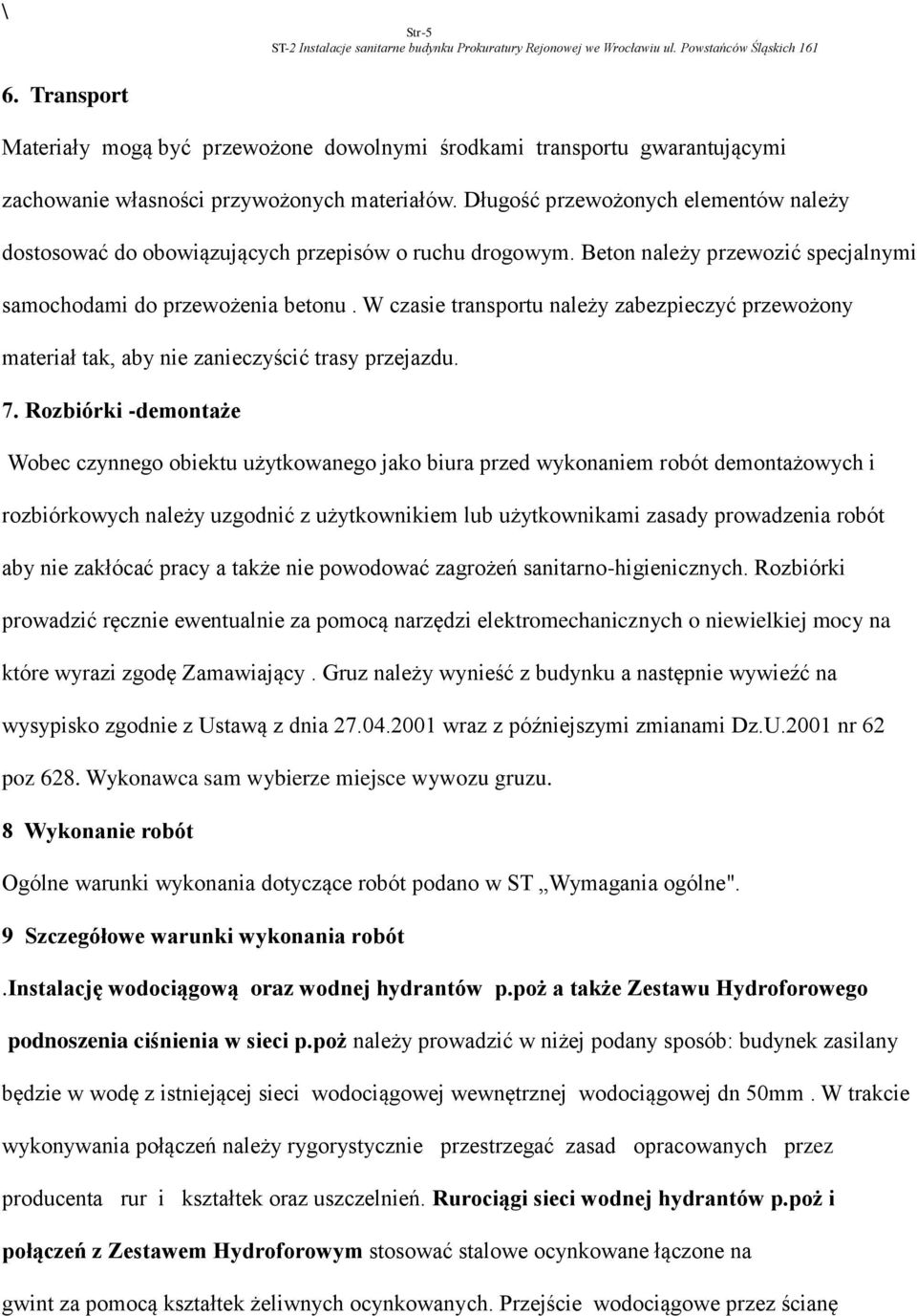

5 \ Str-5 ST-2 Instalacje sanitarne budynku Prokuratury Rejonowej we Wrocławiu ul. Powstańców Śląskich Transport Materiały mogą być przewożone dowolnymi środkami transportu gwarantującymi zachowanie własności przywożonych materiałów. Długość przewożonych elementów należy dostosować do obowiązujących przepisów o ruchu drogowym. Beton należy przewozić specjalnymi samochodami do przewożenia betonu. W czasie transportu należy zabezpieczyć przewożony materiał tak, aby nie zanieczyścić trasy przejazdu. 7. Rozbiórki -demontaże Wobec czynnego obiektu użytkowanego jako biura przed wykonaniem robót demontażowych i rozbiórkowych należy uzgodnić z użytkownikiem lub użytkownikami zasady prowadzenia robót aby nie zakłócać pracy a także nie powodować zagrożeń sanitarno-higienicznych. Rozbiórki prowadzić ręcznie ewentualnie za pomocą narzędzi elektromechanicznych o niewielkiej mocy na które wyrazi zgodę Zamawiający. Gruz należy wynieść z budynku a następnie wywieźć na wysypisko zgodnie z Ustawą z dnia wraz z późniejszymi zmianami Dz.U.2001 nr 62 poz 628. Wykonawca sam wybierze miejsce wywozu gruzu. 8 Wykonanie robót Ogólne warunki wykonania dotyczące robót podano w ST Wymagania ogólne". 9 Szczegółowe warunki wykonania robót.instalację wodociągową oraz wodnej hydrantów p.poż a także Zestawu Hydroforowego podnoszenia ciśnienia w sieci p.poż należy prowadzić w niżej podany sposób: budynek zasilany będzie w wodę z istniejącej sieci wodociągowej wewnętrznej wodociągowej dn 50mm. W trakcie wykonywania połączeń należy rygorystycznie przestrzegać zasad opracowanych przez producenta rur i kształtek oraz uszczelnień. Rurociągi sieci wodnej hydrantów p.poż i połączeń z Zestawem Hydroforowym stosować stalowe ocynkowane łączone na gwint za pomocą kształtek żeliwnych ocynkowanych. Przejście wodociągowe przez ścianę

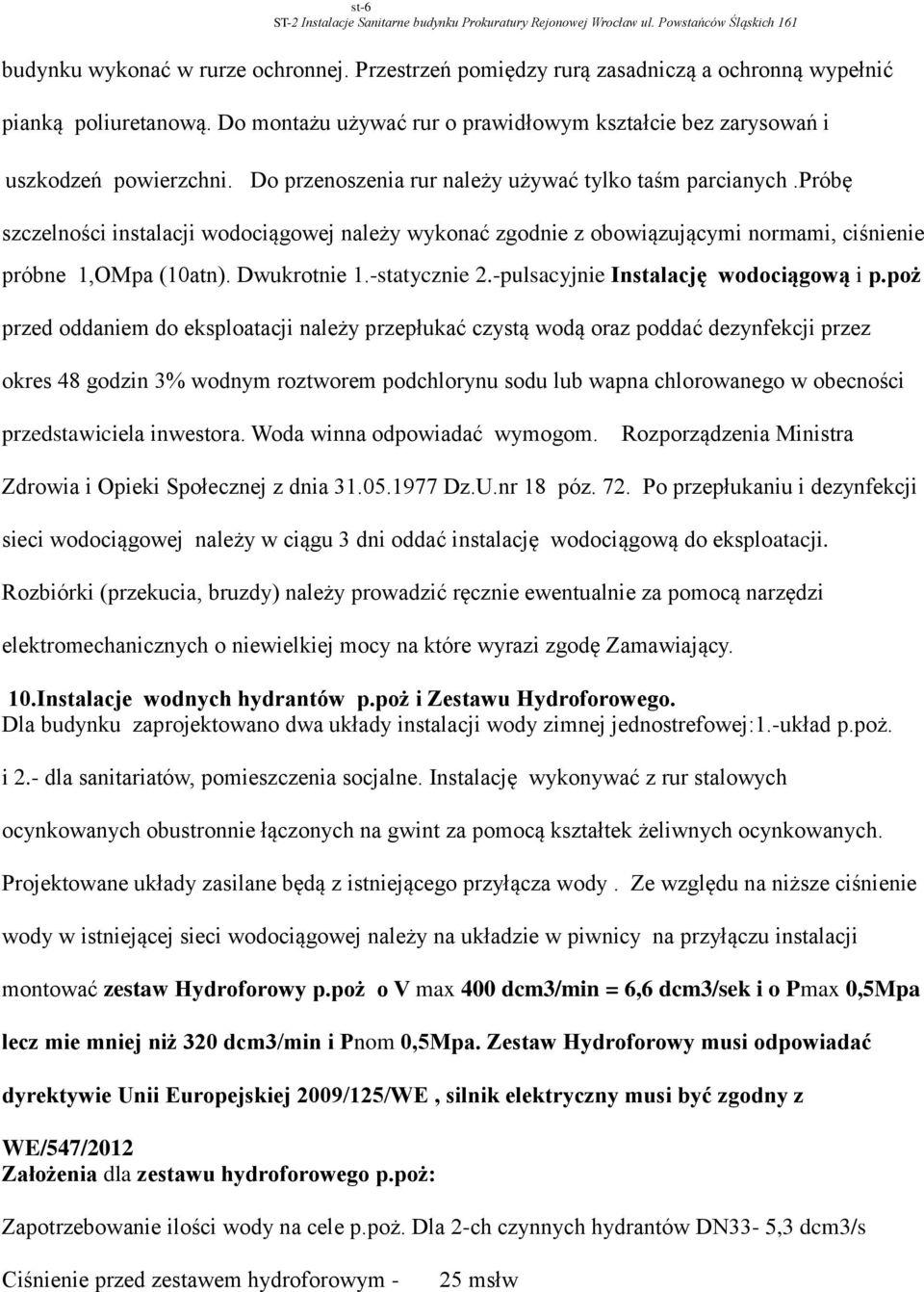

6 st-6 ST-2 Instalacje Sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich 161 budynku wykonać w rurze ochronnej. Przestrzeń pomiędzy rurą zasadniczą a ochronną wypełnić pianką poliuretanową. Do montażu używać rur o prawidłowym kształcie bez zarysowań i uszkodzeń powierzchni. Do przenoszenia rur należy używać tylko taśm parcianych.próbę szczelności instalacji wodociągowej należy wykonać zgodnie z obowiązującymi normami, ciśnienie próbne 1,OMpa (10atn). Dwukrotnie 1.-statycznie 2.-pulsacyjnie Instalację wodociągową i p.poż przed oddaniem do eksploatacji należy przepłukać czystą wodą oraz poddać dezynfekcji przez okres 48 godzin 3% wodnym roztworem podchlorynu sodu lub wapna chlorowanego w obecności przedstawiciela inwestora. Woda winna odpowiadać wymogom. Rozporządzenia Ministra Zdrowia i Opieki Społecznej z dnia Dz.U.nr 18 póz. 72. Po przepłukaniu i dezynfekcji sieci wodociągowej należy w ciągu 3 dni oddać instalację wodociągową do eksploatacji. Rozbiórki (przekucia, bruzdy) należy prowadzić ręcznie ewentualnie za pomocą narzędzi elektromechanicznych o niewielkiej mocy na które wyrazi zgodę Zamawiający. 10.Instalacje wodnych hydrantów p.poż i Zestawu Hydroforowego. Dla budynku zaprojektowano dwa układy instalacji wody zimnej jednostrefowej:1.-układ p.poż. i 2.- dla sanitariatów, pomieszczenia socjalne. Instalację wykonywać z rur stalowych ocynkowanych obustronnie łączonych na gwint za pomocą kształtek żeliwnych ocynkowanych. Projektowane układy zasilane będą z istniejącego przyłącza wody. Ze względu na niższe ciśnienie wody w istniejącej sieci wodociągowej należy na układzie w piwnicy na przyłączu instalacji montować zestaw Hydroforowy p.poż o V max 400 dcm3/min = 6,6 dcm3/sek i o Pmax 0,5Mpa lecz mie mniej niż 320 dcm3/min i Pnom 0,5Mpa. Zestaw Hydroforowy musi odpowiadać dyrektywie Unii Europejskiej 2009/125/WE, silnik elektryczny musi być zgodny z WE/547/2012 Założenia dla zestawu hydroforowego p.poż: Zapotrzebowanie ilości wody na cele p.poż. Dla 2-ch czynnych hydrantów DN33-5,3 dcm3/s Ciśnienie przed zestawem hydroforowym - 25 msłw

7 str- 7 ST-2 Instalacje Sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich 161 Ciśnienie za zestawem hydroforowym na cele p.poż. - 75,00 msłw Geometryczna wysokość budynku - 25,00m Zawory hydrantowe Ø33mm podłączone są do instalacji wody zimnej p.poż rurociągami stalowymi ocynkowanymi łączonymi na gwint za pomocą kształtek żeliwnych Instalacja wody zimnej i p.poż. podłączona jest do sieci wodociągowej wewnątrz budynku. Materiał Projektowane instalacje wykonać z: odcinki instalacji wody zimnej montowane pod stropem piwnic i piony łączące szafki hydrantowe z instalacją należy wykonać z rur stalowych, typ S, gwintowanych, średnich. Do łączenia odcinków instalacji należy stosować łączniki z żeliwa ciągliwego ocynkowane. Całośc instalacji wodnej wykonywać z rur ocynkowanych łączonych na gwint. W trakcie wykonywania połączeń należy wykonać według zasad opracowanych przez poszczególnych producentów.rury należy układać ppoż pion w bruździe, podejścia i rozprowadzenia do baterii,zaworów czerpalnych także w bruździe ale zakrytej.. Montaż instalacji Odcinki poziome instalacji wody zimnej w pomieszczeniach piwnicznych montować do ścian budynku za pomocą uchwytów z wkładka teflonową, lub do stropu za pomocą wsporników. Piony instalacji wody zimnej montować do ścian budynku za pomocą uchwytów z wkładką teflonową. Podejścia pod armaturę hydrantową czerpalną montować za pomocą uchwytów w ścianach Zabrania się prowadzenia przewodów instalacji wody zimnej i p.poż nad przewodami gazowymi i elektrycznymi. Minimalna odległość przewodów projektowanych instalacji:0,5m od instalacji elektrycznej prowadzonych równolegle 0,m od instalacji elektrycznej w miejscach skrzyżowań Po między podporami (uchwytami) montowanymi na rurach stalowych ocynkowanych należy zachować odległości wg poniższego zestawienia: Średnica zewnętrzna Dz (mm)

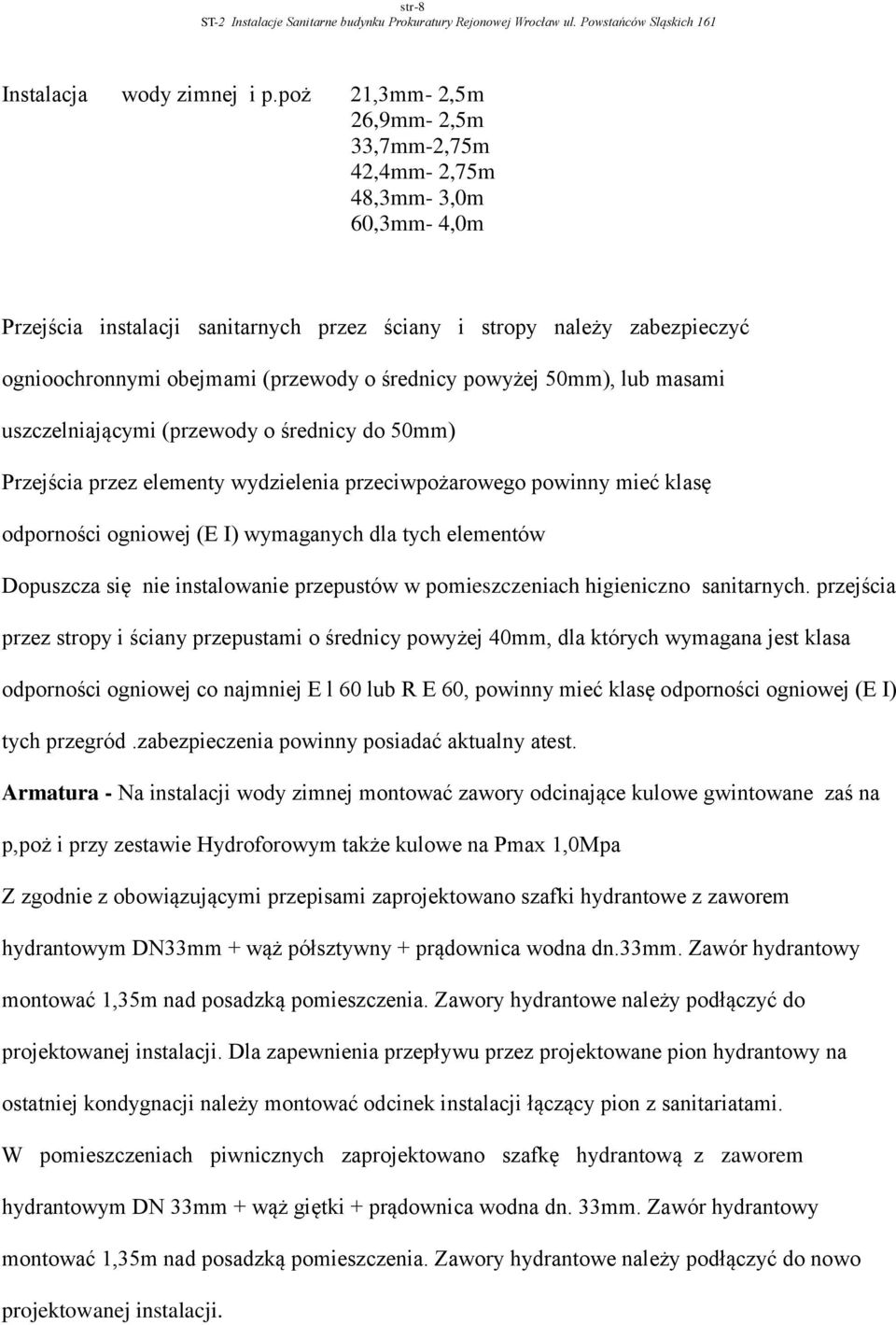

8 str-8 ST-2 Instalacje Sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Sląskich 161 Instalacja wody zimnej i p.poż 21,3mm- 2,5 m 26,9mm- 2,5m 33,7mm-2,75m 42,4mm- 2,75m 48,3mm- 3,0m 60,3mm- 4,0m Przejścia instalacji sanitarnych przez ściany i stropy należy zabezpieczyć ognioochronnymi obejmami (przewody o średnicy powyżej 50mm), lub masami uszczelniającymi (przewody o średnicy do 50mm) Przejścia przez elementy wydzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (E I) wymaganych dla tych elementów Dopuszcza się nie instalowanie przepustów w pomieszczeniach higieniczno sanitarnych. przejścia przez stropy i ściany przepustami o średnicy powyżej 40mm, dla których wymagana jest klasa odporności ogniowej co najmniej E l 60 lub R E 60, powinny mieć klasę odporności ogniowej (E I) tych przegród.zabezpieczenia powinny posiadać aktualny atest. Armatura - Na instalacji wody zimnej montować zawory odcinające kulowe gwintowane zaś na p,poż i przy zestawie Hydroforowym także kulowe na Pmax 1,0Mpa Z zgodnie z obowiązującymi przepisami zaprojektowano szafki hydrantowe z zaworem hydrantowym DN33mm + wąż półsztywny + prądownica wodna dn.33mm. Zawór hydrantowy montować 1,35m nad posadzką pomieszczenia. Zawory hydrantowe należy podłączyć do projektowanej instalacji. Dla zapewnienia przepływu przez projektowane pion hydrantowy na ostatniej kondygnacji należy montować odcinek instalacji łączący pion z sanitariatami. W pomieszczeniach piwnicznych zaprojektowano szafkę hydrantową z zaworem hydrantowym DN 33mm + wąż giętki + prądownica wodna dn. 33mm. Zawór hydrantowy montować 1,35m nad posadzką pomieszczenia. Zawory hydrantowe należy podłączyć do nowo projektowanej instalacji.

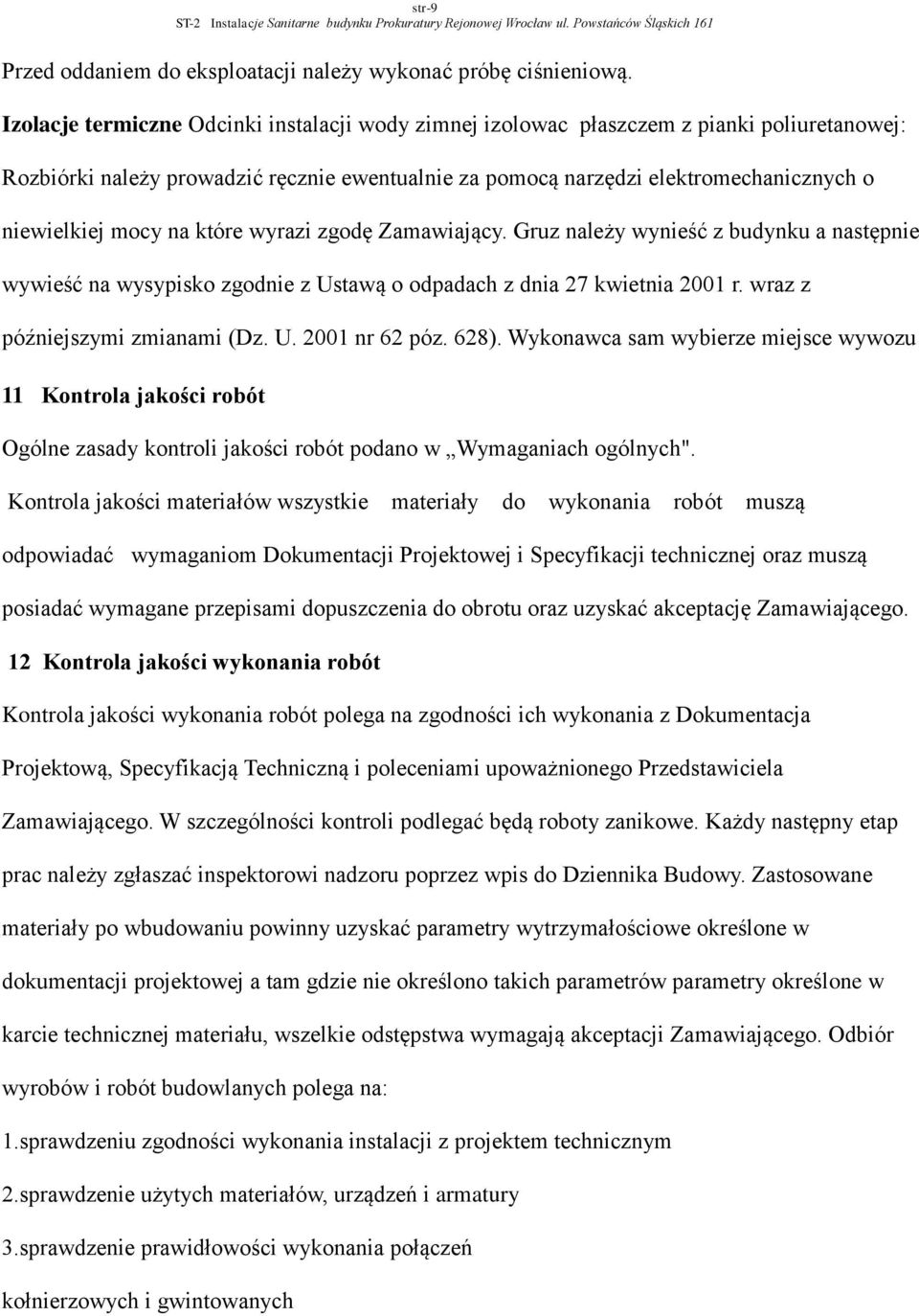

9 str-9 ST-2 Instalacje Sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich 161 Przed oddaniem do eksploatacji należy wykonać próbę ciśnieniową. Izolacje termiczne Odcinki instalacji wody zimnej izolowac płaszczem z pianki poliuretanowej: Rozbiórki należy prowadzić ręcznie ewentualnie za pomocą narzędzi elektromechanicznych o niewielkiej mocy na które wyrazi zgodę Zamawiający. Gruz należy wynieść z budynku a następnie wywieść na wysypisko zgodnie z Ustawą o odpadach z dnia 27 kwietnia 2001 r. wraz z późniejszymi zmianami (Dz. U nr 62 póz. 628). Wykonawca sam wybierze miejsce wywozu 11 Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w Wymaganiach ogólnych". Kontrola jakości materiałów wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom Dokumentacji Projektowej i Specyfikacji technicznej oraz muszą posiadać wymagane przepisami dopuszczenia do obrotu oraz uzyskać akceptację Zamawiającego. 12 Kontrola jakości wykonania robót Kontrola jakości wykonania robót polega na zgodności ich wykonania z Dokumentacja Projektową, Specyfikacją Techniczną i poleceniami upoważnionego Przedstawiciela Zamawiającego. W szczególności kontroli podlegać będą roboty zanikowe. Każdy następny etap prac należy zgłaszać inspektorowi nadzoru poprzez wpis do Dziennika Budowy. Zastosowane materiały po wbudowaniu powinny uzyskać parametry wytrzymałościowe określone w dokumentacji projektowej a tam gdzie nie określono takich parametrów parametry określone w karcie technicznej materiału, wszelkie odstępstwa wymagają akceptacji Zamawiającego. Odbiór wyrobów i robót budowlanych polega na: 1.sprawdzeniu zgodności wykonania instalacji z projektem technicznym 2.sprawdzenie użytych materiałów, urządzeń i armatury 3.sprawdzenie prawidłowości wykonania połączeń kołnierzowych i gwintowanych

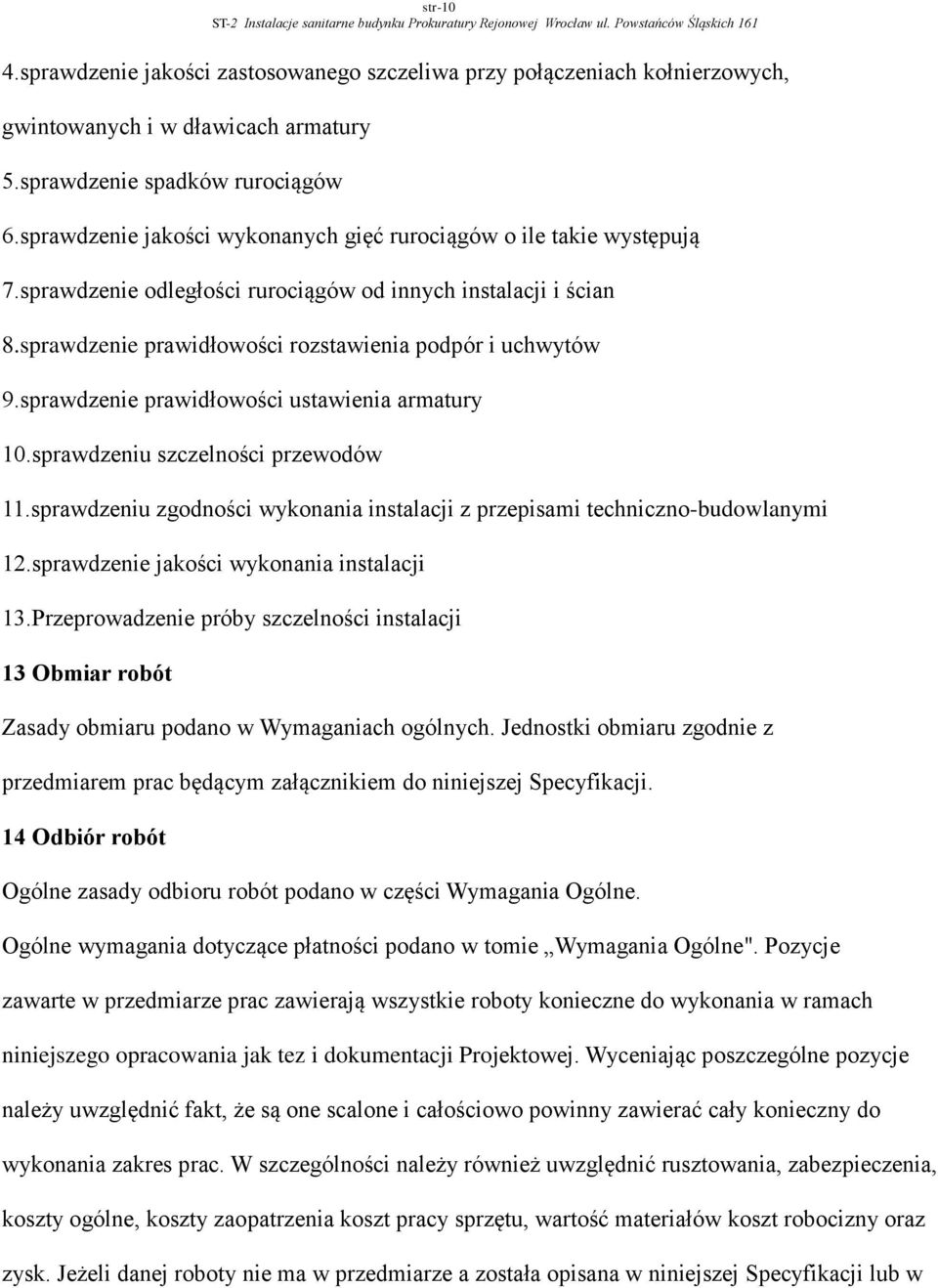

10 str-10 ST-2 Instalacje sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich sprawdzenie jakości zastosowanego szczeliwa przy połączeniach kołnierzowych, gwintowanych i w dławicach armatury 5.sprawdzenie spadków rurociągów 6.sprawdzenie jakości wykonanych gięć rurociągów o ile takie występują 7.sprawdzenie odległości rurociągów od innych instalacji i ścian 8.sprawdzenie prawidłowości rozstawienia podpór i uchwytów 9.sprawdzenie prawidłowości ustawienia armatury 10.sprawdzeniu szczelności przewodów 11.sprawdzeniu zgodności wykonania instalacji z przepisami techniczno-budowlanymi 12.sprawdzenie jakości wykonania instalacji 13.Przeprowadzenie próby szczelności instalacji 13 Obmiar robót Zasady obmiaru podano w Wymaganiach ogólnych. Jednostki obmiaru zgodnie z przedmiarem prac będącym załącznikiem do niniejszej Specyfikacji. 14 Odbiór robót Ogólne zasady odbioru robót podano w części Wymagania Ogólne. Ogólne wymagania dotyczące płatności podano w tomie Wymagania Ogólne". Pozycje zawarte w przedmiarze prac zawierają wszystkie roboty konieczne do wykonania w ramach niniejszego opracowania jak tez i dokumentacji Projektowej. Wyceniając poszczególne pozycje należy uwzględnić fakt, że są one scalone i całościowo powinny zawierać cały konieczny do wykonania zakres prac. W szczególności należy również uwzględnić rusztowania, zabezpieczenia, koszty ogólne, koszty zaopatrzenia koszt pracy sprzętu, wartość materiałów koszt robocizny oraz zysk. Jeżeli danej roboty nie ma w przedmiarze a została opisana w niniejszej Specyfikacji lub w

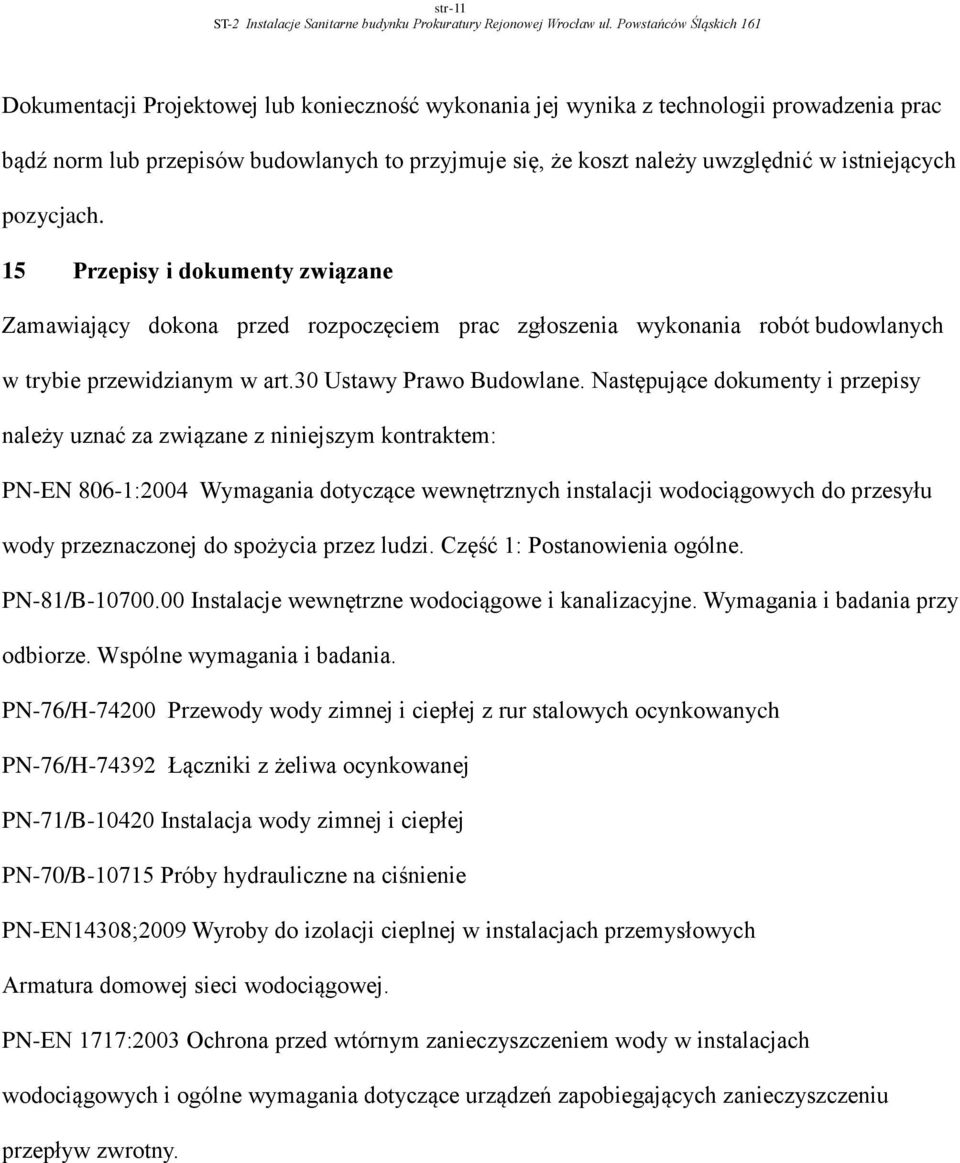

11 str-11 ST-2 Instalacje Sanitarne budynku Prokuratury Rejonowej Wrocław ul. Powstańców Śląskich 161 Dokumentacji Projektowej lub konieczność wykonania jej wynika z technologii prowadzenia prac bądź norm lub przepisów budowlanych to przyjmuje się, że koszt należy uwzględnić w istniejących pozycjach. 15 Przepisy i dokumenty związane Zamawiający dokona przed rozpoczęciem prac zgłoszenia wykonania robót budowlanych w trybie przewidzianym w art.30 Ustawy Prawo Budowlane. Następujące dokumenty i przepisy należy uznać za związane z niniejszym kontraktem: PN-EN 806-1:2004 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi. Część 1: Postanowienia ogólne. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-76/H Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych PN-76/H Łączniki z żeliwa ocynkowanej PN-71/B Instalacja wody zimnej i ciepłej PN-70/B Próby hydrauliczne na ciśnienie PN-EN14308;2009 Wyroby do izolacji cieplnej w instalacjach przemysłowych Armatura domowej sieci wodociągowej. PN-EN 1717:2003 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegających zanieczyszczeniu przepływ zwrotny.
