1 SPIS TREŚCI CZĘŚĆ OPISOWA 1. Dane formalno prawne str Przedmiot i zakres opracowania str Podstawy opracowania str Rozwiązania projektowe str Przydomowa oczyszczalnia ścieków str Przyłącze wodociągowe str Roboty ziemne i montażowe str. 5 CZĘŚĆ RYSUNKOWA 1. Projekt zagospodarowania terenu skala 1:500 rys. nr 1 2. Profil przyłącza kanalizacyjnego skala 1:100/1:250 rys. nr 2 3. Profil przyłącza wodociągowego skala 1:100/1:250 rys. nr 3 4. Studnia kanalizacyjna dn415 WAVIN skala 1:50 rys. nr 4 5. Studnia wodomierzowa dn1000 skala 1:25 rys. nr 5 6. Schemat POŚ rys. nr 6

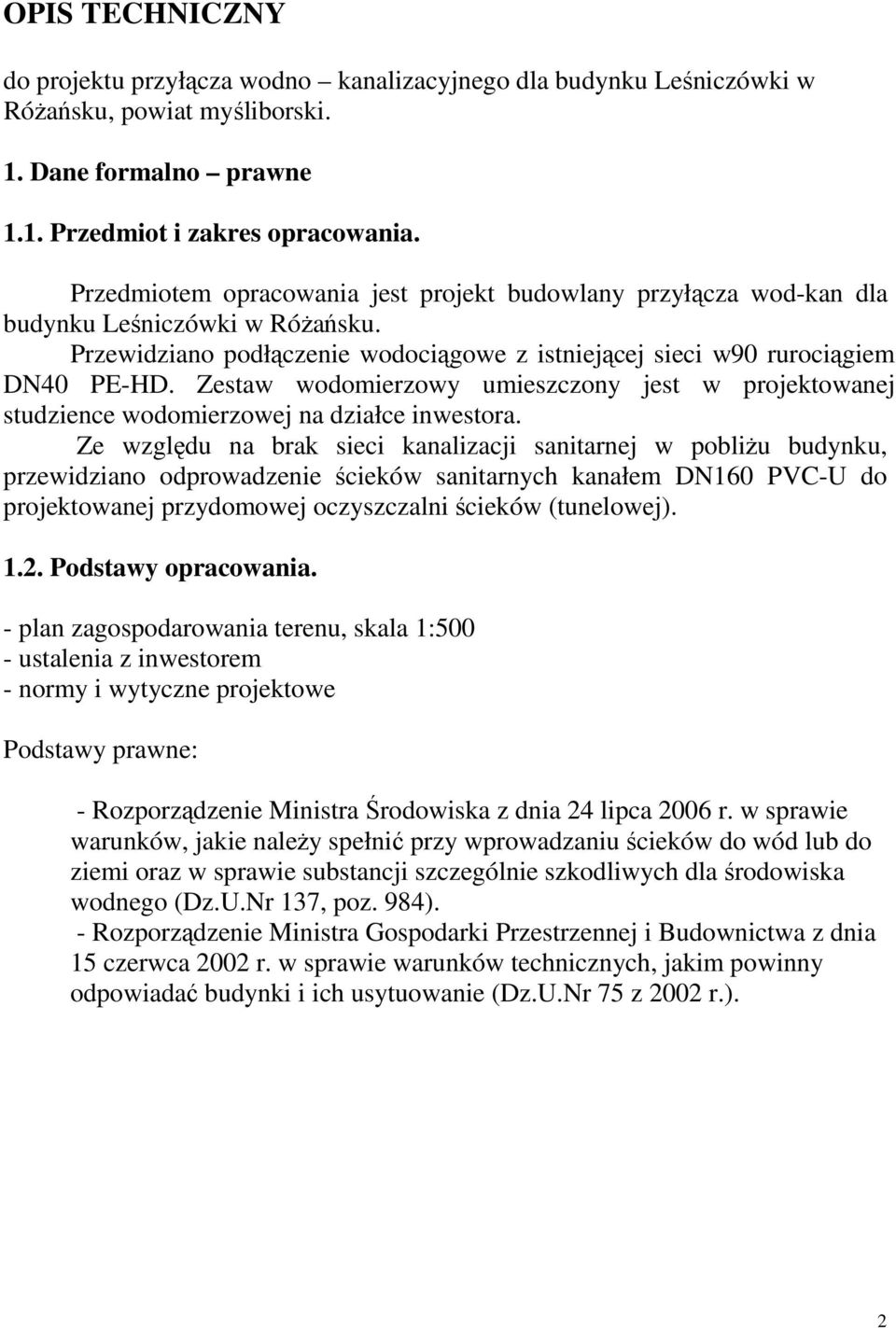

2 OPIS TECHNICZNY do projektu przyłącza wodno kanalizacyjnego dla budynku Leśniczówki w Różańsku, powiat myśliborski. 1. Dane formalno prawne 1.1. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt budowlany przyłącza wod-kan dla budynku Leśniczówki w Różańsku. Przewidziano podłączenie wodociągowe z istniejącej sieci w90 rurociągiem DN40 PE-HD. Zestaw wodomierzowy umieszczony jest w projektowanej studzience wodomierzowej na działce inwestora. Ze względu na brak sieci kanalizacji sanitarnej w pobliżu budynku, przewidziano odprowadzenie ścieków sanitarnych kanałem DN160 PVC-U do projektowanej przydomowej oczyszczalni ścieków (tunelowej) Podstawy opracowania. - plan zagospodarowania terenu, skala 1:500 - ustalenia z inwestorem - normy i wytyczne projektowe Podstawy prawne: - Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U.Nr 137, poz. 984). - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 15 czerwca 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75 z 2002 r.). 2

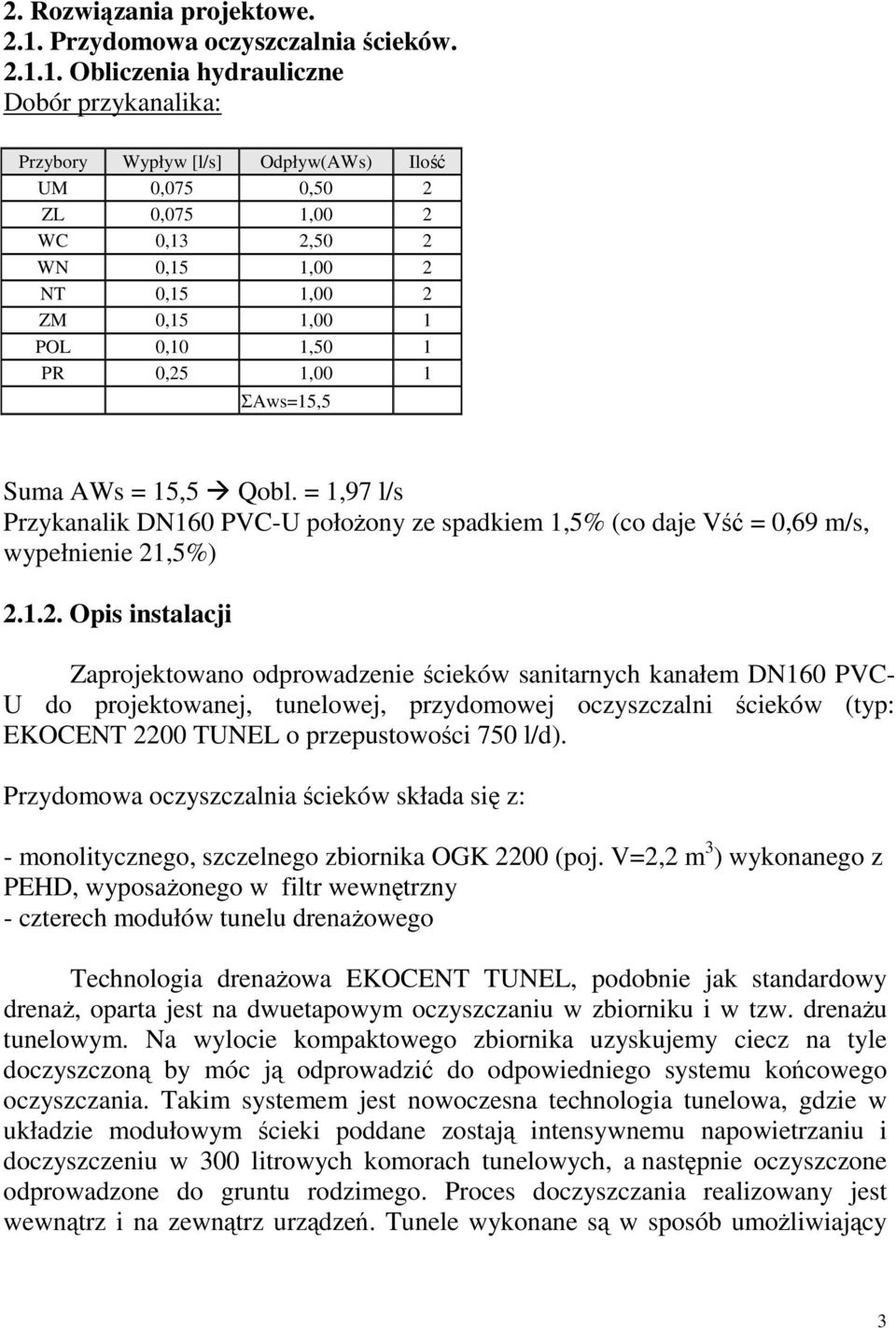

3 2. Rozwiązania projektowe Przydomowa oczyszczalnia ścieków Obliczenia hydrauliczne Dobór przykanalika: Przybory Wypływ [l/s] Odpływ(AWs) Ilość UM 0,075 0,50 2 ZL 0,075 1,00 2 WC 0,13 2,50 2 WN 0,15 1,00 2 NT 0,15 1,00 2 ZM 0,15 1,00 1 POL 0,10 1,50 1 PR 0,25 1,00 1 ΣAws=15,5 Suma AWs = 15,5 Qobl. = 1,97 l/s Przykanalik DN160 PVC-U położony ze spadkiem 1,5% (co daje Vść = 0,69 m/s, wypełnienie 21,5%) Opis instalacji Zaprojektowano odprowadzenie ścieków sanitarnych kanałem DN160 PVC- U do projektowanej, tunelowej, przydomowej oczyszczalni ścieków (typ: EKOCENT 2200 TUNEL o przepustowości 750 l/d). Przydomowa oczyszczalnia ścieków składa się z: - monolitycznego, szczelnego zbiornika OGK 2200 (poj. V=2,2 m 3 ) wykonanego z PEHD, wyposażonego w filtr wewnętrzny - czterech modułów tunelu drenażowego Technologia drenażowa EKOCENT TUNEL, podobnie jak standardowy drenaż, oparta jest na dwuetapowym oczyszczaniu w zbiorniku i w tzw. drenażu tunelowym. Na wylocie kompaktowego zbiornika uzyskujemy ciecz na tyle doczyszczoną by móc ją odprowadzić do odpowiedniego systemu końcowego oczyszczania. Takim systemem jest nowoczesna technologia tunelowa, gdzie w układzie modułowym ścieki poddane zostają intensywnemu napowietrzaniu i doczyszczeniu w 300 litrowych komorach tunelowych, a następnie oczyszczone odprowadzone do gruntu rodzimego. Proces doczyszczania realizowany jest wewnątrz i na zewnątrz urządzeń. Tunele wykonane są w sposób umożliwiający 3

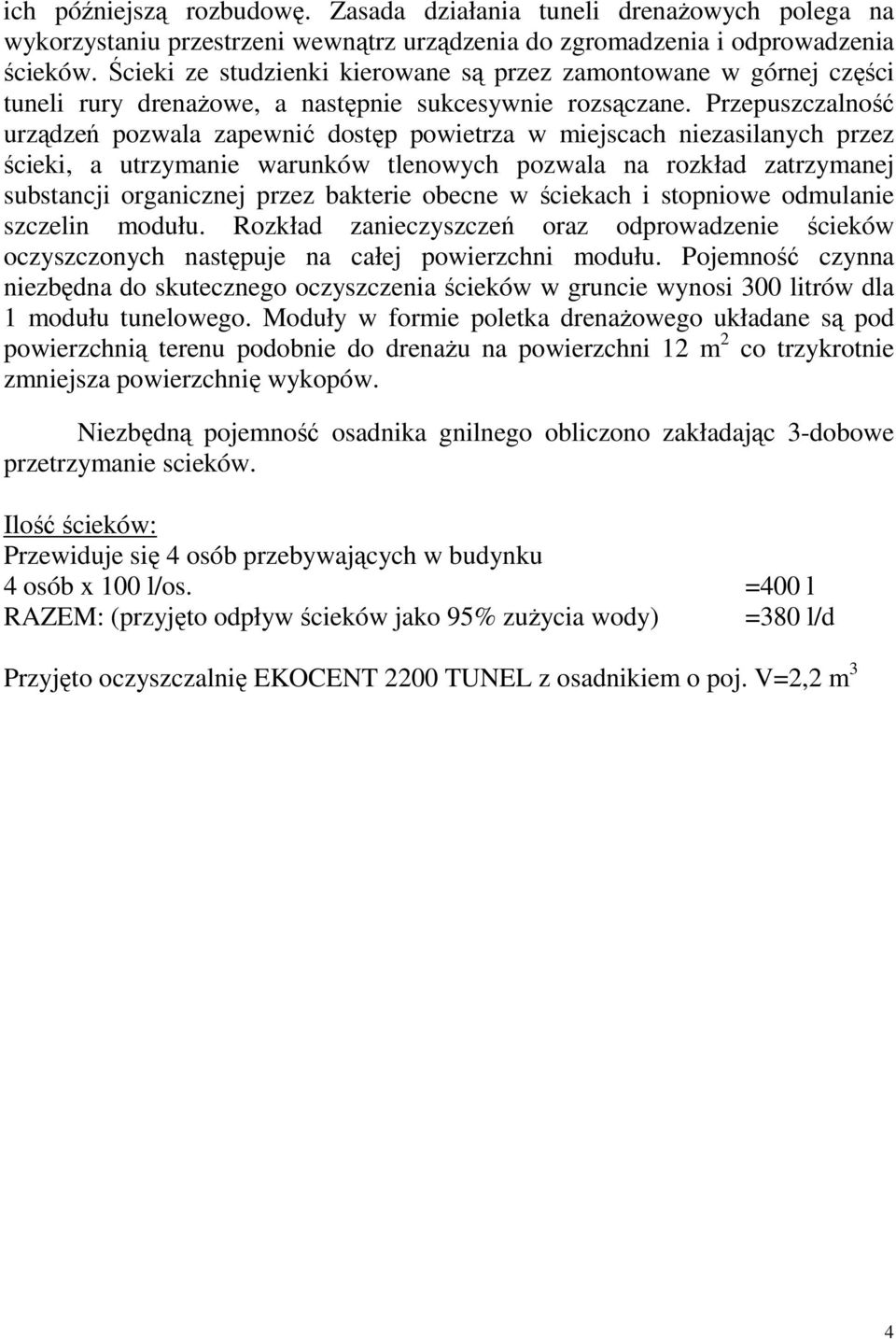

4 ich późniejszą rozbudowę. Zasada działania tuneli drenażowych polega na wykorzystaniu przestrzeni wewnątrz urządzenia do zgromadzenia i odprowadzenia ścieków. Ścieki ze studzienki kierowane są przez zamontowane w górnej części tuneli rury drenażowe, a następnie sukcesywnie rozsączane. Przepuszczalność urządzeń pozwala zapewnić dostęp powietrza w miejscach niezasilanych przez ścieki, a utrzymanie warunków tlenowych pozwala na rozkład zatrzymanej substancji organicznej przez bakterie obecne w ściekach i stopniowe odmulanie szczelin modułu. Rozkład zanieczyszczeń oraz odprowadzenie ścieków oczyszczonych następuje na całej powierzchni modułu. Pojemność czynna niezbędna do skutecznego oczyszczenia ścieków w gruncie wynosi 300 litrów dla 1 modułu tunelowego. Moduły w formie poletka drenażowego układane są pod powierzchnią terenu podobnie do drenażu na powierzchni 12 m 2 co trzykrotnie zmniejsza powierzchnię wykopów. Niezbędną pojemność osadnika gnilnego obliczono zakładając 3-dobowe przetrzymanie scieków. Ilość ścieków: Przewiduje się 4 osób przebywających w budynku 4 osób x 100 l/os. =400 l RAZEM: (przyjęto odpływ ścieków jako 95% zużycia wody) =380 l/d Przyjęto oczyszczalnię EKOCENT 2200 TUNEL z osadnikiem o poj. V=2,2 m 3 4

5 2.2. Przyłącze wodociągowe Obliczenia hydrauliczne Przybory Wypływ [l/s] Ilość q(zimna)[l/s] q(ciepła)[l/s] g(cw+zm)[l/s] UM 0, ,300 0,300 0,60 ZL 0, ,075 0,075 0,15 WC 0,13 2 0,26 0,52 WN 0,15 2 0,15 0,15 0,30 NT 0,15 2 0,15 0,15 0,30 ZM 0,15 1 0,15 0,15 0,15 POL 0,10 1 0,1 0,10 PR 0,25 1 0,25 0,25 Suma Qn 2,56 Qobl. 0,9 Przepływ obliczeniowy wody: 0,9 l/s = ~3,24 m 3 /h. {obliczono ze wzoru: q=0,682 * (q n ) 0,45 0,14} Maksymalny przeplyw dla wodomierza Qw = 2xq = 2x0,9 = 1,8 l/s = 6,5 m 3 /h Dobór wodomierza na 0,6 0,8 maksymalnego przepływu: 3,9 5,2 m 3 /h Dobrano wodomierz skrzydełkowy DN20 POWOGAZ JS-2,5, max. Strumień roboczy 5 m 3 /h Straty w instalacji. - straty na wodomierzu Hw = 3,0 m - straty na odcinku podłączenia wodociągowego H p = L x I = 82m x 0,04 = 3,3 (+ 25% miejscowe) = 4,1 m - straty w instalacji H i = H g + H l + H m = 5, ,25x4 = 10,5 m - ciśnienie przed p. czerpalnym = 10 m RAZEM (ciśnienie wymagane): 27,6 m H 2 O 5

6 2.2. Opis przyłącza wodociągowego. Zaprojektowano podłączenie wodociągowe PE-HD DN40 (SDR 11, PN 10) z istniejącego wodociągu w9 poprzez opaskę nawiertną z zasuwą odcinającą. Opomiarowanie umieszczone będzie w projektowanej studni wodomierzowej dn1000 żelbetowej, na terenie posesji. W zestawie wodomierzowym zainstalować zawór odcinający oraz zawór zwrotny antyskażeniowy wg PN-92/B-01706/Az1. Rurociągi należy posadowić na podsypce z piasku o gr. 10 cm wg PN-86/B , wykonać obsypkę ręczną z ubiciem do wysokości 20 cm ponad wierzch rury. Pozostała zasypka mechaniczna z wykonaniem utwardzenia. Nad rurociągiem układać taśmę identyfikacyjną ostrzegawczą. Zachować głębokość przykrycia rurociągów min. 1,4 m. Wykonać próbę szczelności zgodnie z PN-70/B-10715, ciśnienie próbne 10 atm. Przeprowadzić dezynfekcję roztworem wodnym podchlorynu sodu o zawartości czystego chloru mg/l. Roztwór dezynfekcyjny należy pozostawić w przewodzie przez 24 godziny, a następnie przeprowadzić płukanie. Minimalna prędkość płukania to 1m/s. Przed oddaniem instalacji do eksploatacji, woda w nim powinna odpowiadać warunkom określonym w Rozporządzeniu Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz. U. nr 61, poz. 417). 3. Roboty ziemne i montażowe. Roboty montażowe, podsypkę i obsypkę wykonywać zgodnie z instrukcjami podanymi przez producenta rurociągów. Roboty ziemne należy prowadzić zgodnie z obowiązującymi normami PN-B oraz w zakresie BHP zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy dz. U. nr 129, poz. 844 z dn r. Opracowali: mgr inż. Sławomir Olszewski upr. nr 275/86/WŁ mgr inż. Maciej Szkałuba 6
