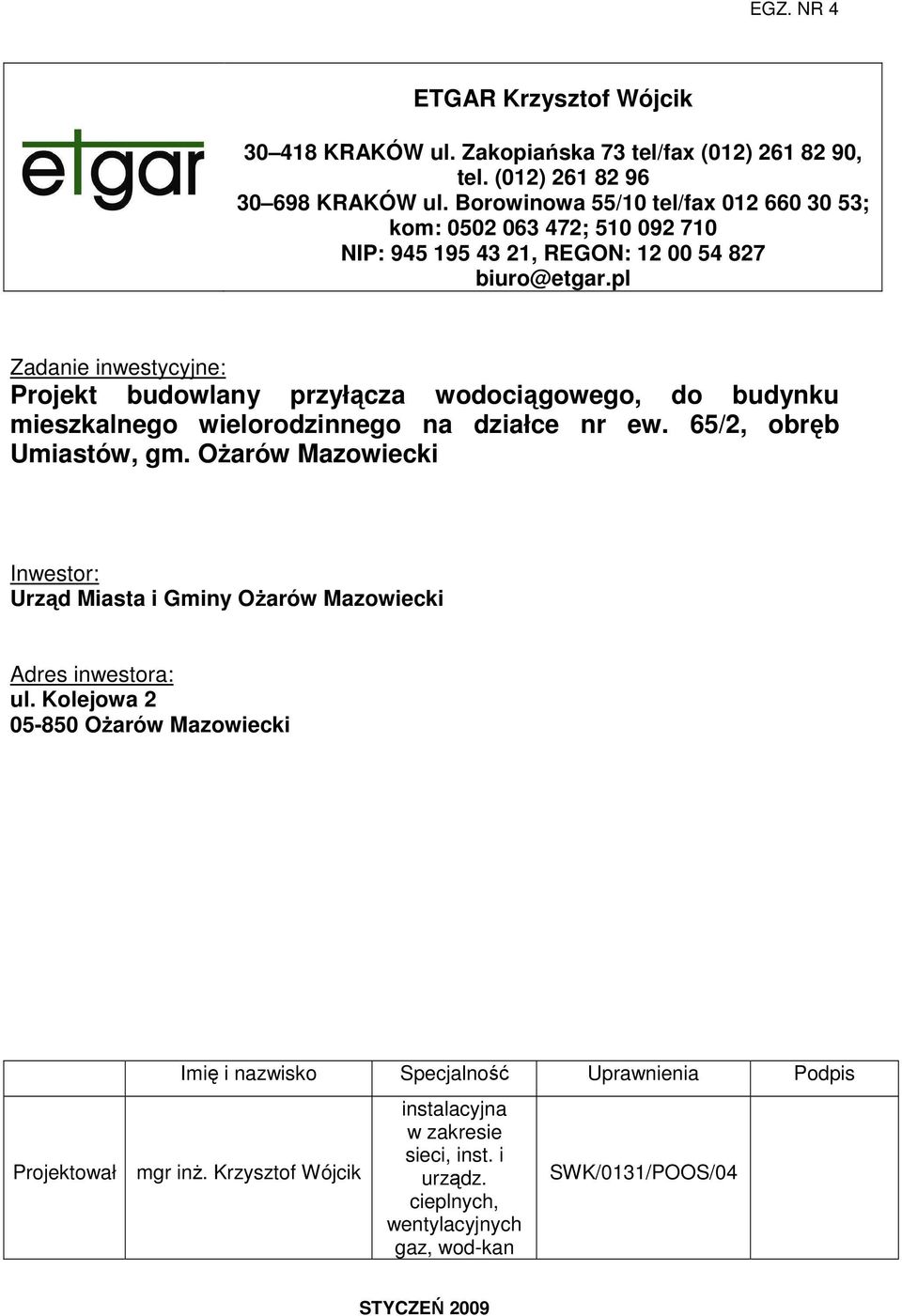

1 EGZ. NR 4 ETGAR Krzysztof Wójcik KRAKÓW ul. Zakopiańska 73 tel/fax (012) , tel. (012) KRAKÓW ul. Borowinowa 55/10 tel/fax ; kom: ; NIP: , REGON: biuro@etgar.pl Zadanie inwestycyjne: Projekt budowlany przyłącza wodociągowego, do budynku mieszkalnego wielorodzinnego na działce nr ew. 65/2, obręb Umiastów, gm. OŜarów Mazowiecki Inwestor: Urząd Miasta i Gminy OŜarów Mazowiecki Adres inwestora: ul. Kolejowa OŜarów Mazowiecki Imię i nazwisko Specjalność Uprawnienia Podpis Projektował mgr inŝ. Krzysztof Wójcik instalacyjna w zakresie sieci, inst. i urządz. cieplnych, wentylacyjnych gaz, wod-kan SWK/0131/POOS/04 STYCZEŃ 2009

pl Zadanie inwestycyjne: Projekt budowlany przyłącza wodociągowego, do budynku mieszkalnego wielorodzinnego na działce nr ew. 65/2, obręb Umiastów, gm.

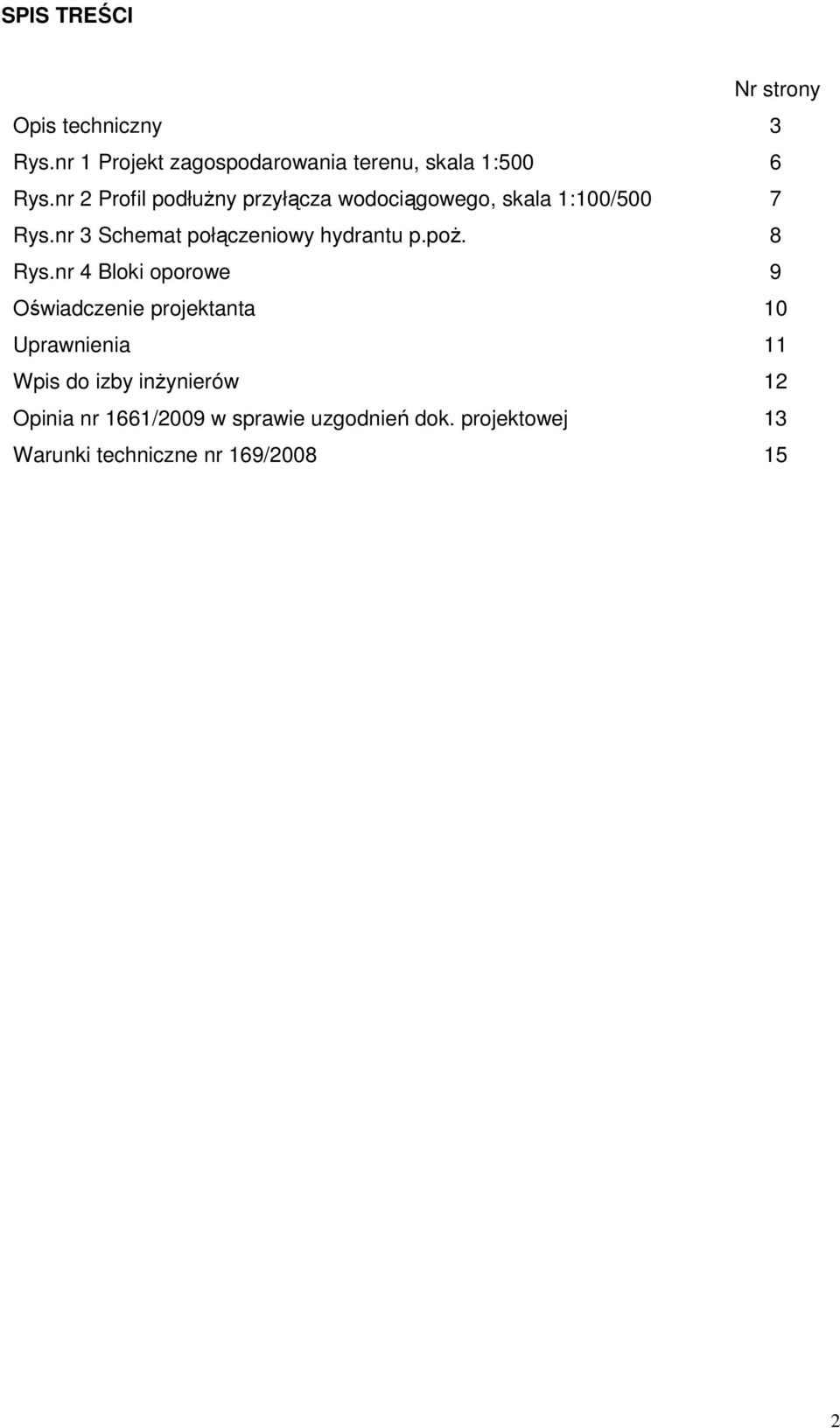

2 SPIS TREŚCI Nr strony Opis techniczny 3 Rys.nr 1 Projekt zagospodarowania terenu, skala 1:500 6 Rys.nr 2 Profil podłuŝny przyłącza wodociągowego, skala 1:100/500 7 Rys.nr 3 Schemat połączeniowy hydrantu p.poŝ. 8 Rys.nr 4 Bloki oporowe 9 Oświadczenie projektanta 10 Uprawnienia 11 Wpis do izby inŝynierów 12 Opinia nr 1661/2009 w sprawie uzgodnień dok. projektowej 13 Warunki techniczne nr 169/

nr 3 Schemat połączeniowy hydrantu p.poŝ. 8 Rys.

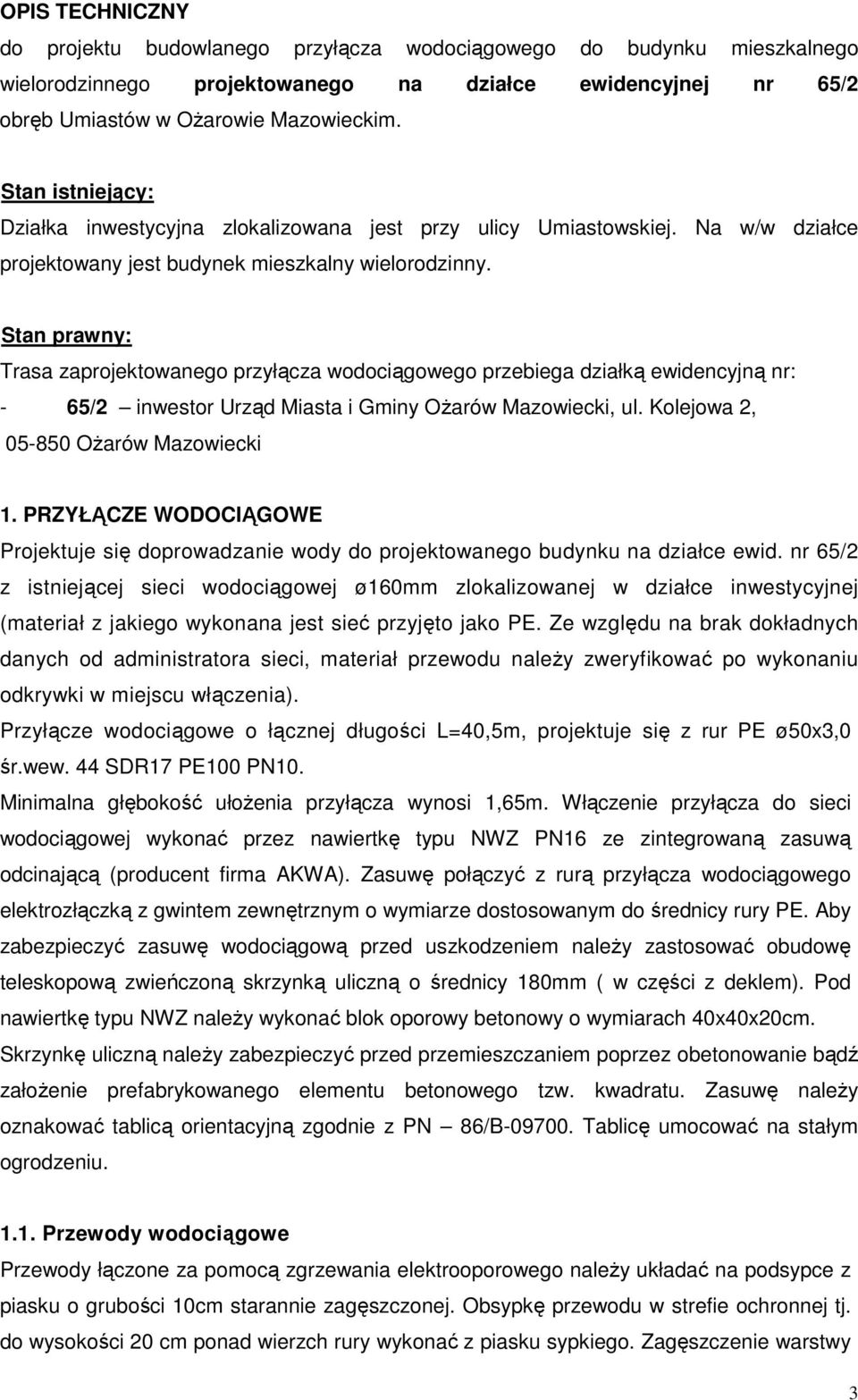

3 OPIS TECHNICZNY do projektu budowlanego przyłącza wodociągowego do budynku mieszkalnego wielorodzinnego projektowanego na działce ewidencyjnej nr 65/2 obręb Umiastów w OŜarowie Mazowieckim. Stan istniejący: Działka inwestycyjna zlokalizowana jest przy ulicy Umiastowskiej. Na w/w działce projektowany jest budynek mieszkalny wielorodzinny. Stan prawny: Trasa zaprojektowanego przyłącza wodociągowego przebiega działką ewidencyjną nr: - 65/2 inwestor Urząd Miasta i Gminy OŜarów Mazowiecki, ul. Kolejowa 2, OŜarów Mazowiecki 1. PRZYŁĄCZE WODOCIĄGOWE Projektuje się doprowadzanie wody do projektowanego budynku na działce ewid. nr 65/2 z istniejącej sieci wodociągowej ø160mm zlokalizowanej w działce inwestycyjnej (materiał z jakiego wykonana jest sieć przyjęto jako PE. Ze względu na brak dokładnych danych od administratora sieci, materiał przewodu naleŝy zweryfikować po wykonaniu odkrywki w miejscu włączenia). Przyłącze wodociągowe o łącznej długości L=40,5m, projektuje się z rur PE ø50x3,0 śr.wew. 44 SDR17 PE100 PN10. Minimalna głębokość ułoŝenia przyłącza wynosi 1,65m. Włączenie przyłącza do sieci wodociągowej wykonać przez nawiertkę typu NWZ PN16 ze zintegrowaną zasuwą odcinającą (producent firma AKWA). Zasuwę połączyć z rurą przyłącza wodociągowego elektrozłączką z gwintem zewnętrznym o wymiarze dostosowanym do średnicy rury PE. Aby zabezpieczyć zasuwę wodociągową przed uszkodzeniem naleŝy zastosować obudowę teleskopową zwieńczoną skrzynką uliczną o średnicy 180mm ( w części z deklem). Pod nawiertkę typu NWZ naleŝy wykonać blok oporowy betonowy o wymiarach 40x40x20cm. Skrzynkę uliczną naleŝy zabezpieczyć przed przemieszczaniem poprzez obetonowanie bądź załoŝenie prefabrykowanego elementu betonowego tzw. kwadratu. Zasuwę naleŝy oznakować tablicą orientacyjną zgodnie z PN 86/B Tablicę umocować na stałym ogrodzeniu Przewody wodociągowe Przewody łączone za pomocą zgrzewania elektrooporowego naleŝy układać na podsypce z piasku o grubości 10cm starannie zagęszczonej. Obsypkę przewodu w strefie ochronnej tj. do wysokości 20 cm ponad wierzch rury wykonać z piasku sypkiego. Zagęszczenie warstwy 3

Stan prawny: Trasa zaprojektowanego przyłącza wodociągowego przebiega działką ewidencyjną nr: - 65/2 inwestor Urząd Miasta i Gminy OŜarów Mazowiecki, ul. Kolejowa 2, 05-850 OŜarów Mazowiecki 1.

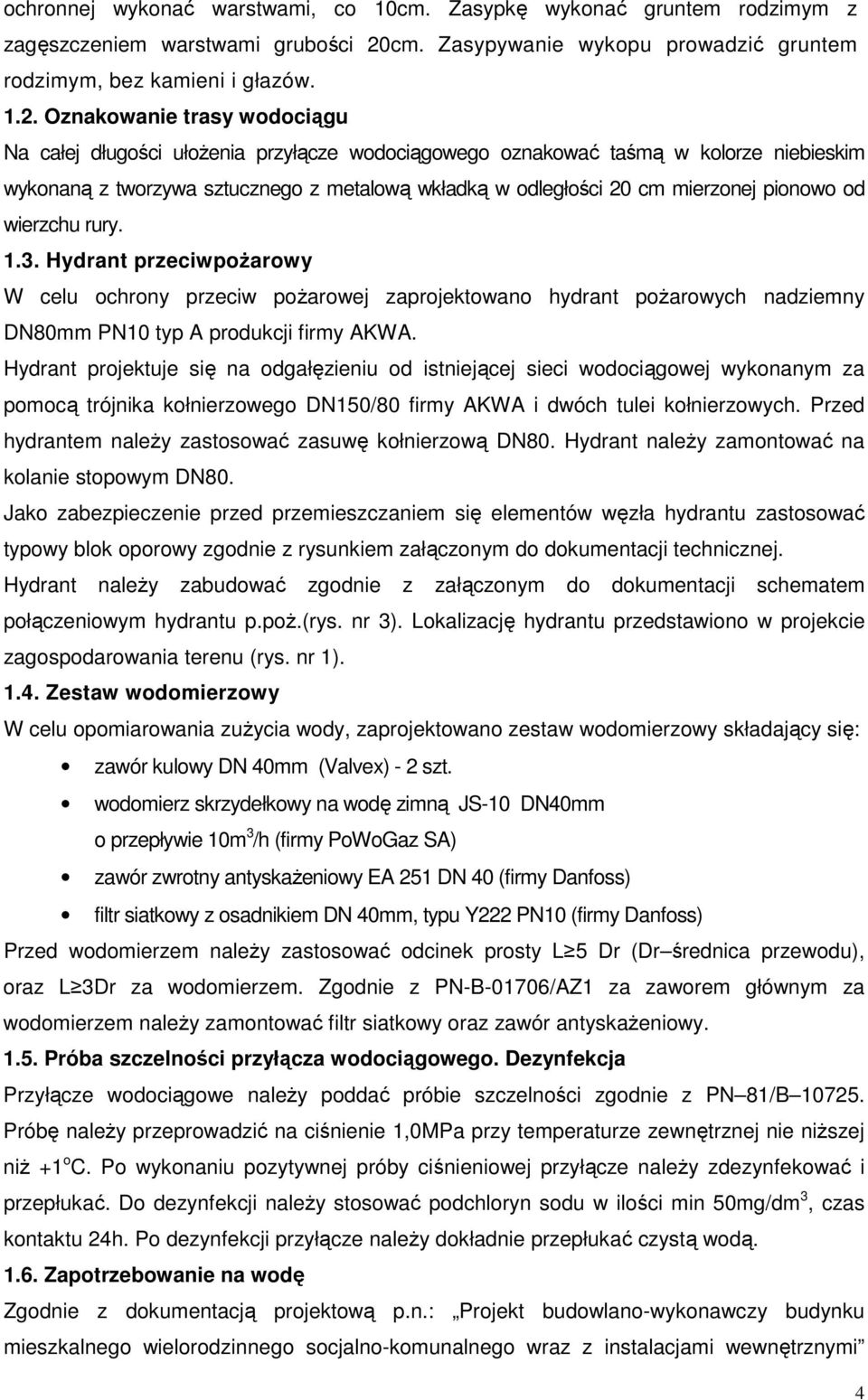

4 ochronnej wykonać warstwami, co 10cm. Zasypkę wykonać gruntem rodzimym z zagęszczeniem warstwami grubości 20cm. Zasypywanie wykopu prowadzić gruntem rodzimym, bez kamieni i głazów Oznakowanie trasy wodociągu Na całej długości ułoŝenia przyłącze wodociągowego oznakować taśmą w kolorze niebieskim wykonaną z tworzywa sztucznego z metalową wkładką w odległości 20 cm mierzonej pionowo od wierzchu rury Hydrant przeciwpoŝarowy W celu ochrony przeciw poŝarowej zaprojektowano hydrant poŝarowych nadziemny DN80mm PN10 typ A produkcji firmy AKWA. Hydrant projektuje się na odgałęzieniu od istniejącej sieci wodociągowej wykonanym za pomocą trójnika kołnierzowego DN150/80 firmy AKWA i dwóch tulei kołnierzowych. Przed hydrantem naleŝy zastosować zasuwę kołnierzową DN80. Hydrant naleŝy zamontować na kolanie stopowym DN80. Jako zabezpieczenie przed przemieszczaniem się elementów węzła hydrantu zastosować typowy blok oporowy zgodnie z rysunkiem załączonym do dokumentacji technicznej. Hydrant naleŝy zabudować zgodnie z załączonym do dokumentacji schematem połączeniowym hydrantu p.poŝ.(rys. nr 3). Lokalizację hydrantu przedstawiono w projekcie zagospodarowania terenu (rys. nr 1) Zestaw wodomierzowy W celu opomiarowania zuŝycia wody, zaprojektowano zestaw wodomierzowy składający się: zawór kulowy DN 40mm (Valvex) - 2 szt. wodomierz skrzydełkowy na wodę zimną JS-10 DN40mm o przepływie 10m 3 /h (firmy PoWoGaz SA) zawór zwrotny antyskaŝeniowy EA 251 DN 40 (firmy Danfoss) filtr siatkowy z osadnikiem DN 40mm, typu Y222 PN10 (firmy Danfoss) Przed wodomierzem naleŝy zastosować odcinek prosty L 5 Dr (Dr średnica przewodu), oraz L 3Dr za wodomierzem. Zgodnie z PN-B-01706/AZ1 za zaworem głównym za wodomierzem naleŝy zamontować filtr siatkowy oraz zawór antyskaŝeniowy Próba szczelności przyłącza wodociągowego. Dezynfekcja Przyłącze wodociągowe naleŝy poddać próbie szczelności zgodnie z PN 81/B Próbę naleŝy przeprowadzić na ciśnienie 1,0MPa przy temperaturze zewnętrznej nie niŝszej niŝ +1 o C. Po wykonaniu pozytywnej próby ciśnieniowej przyłącze naleŝy zdezynfekować i przepłukać. Do dezynfekcji naleŝy stosować podchloryn sodu w ilości min 50mg/dm 3, czas kontaktu 24h. Po dezynfekcji przyłącze naleŝy dokładnie przepłukać czystą wodą Zapotrzebowanie na wodę Zgodnie z dokumentacją projektową p.n.: Projekt budowlano-wykonawczy budynku mieszkalnego wielorodzinnego socjalno-komunalnego wraz z instalacjami wewnętrznymi 4

Oznakowanie trasy wodociągu Na całej długości ułoŝenia przyłącze wodociągowego oznakować taśmą w kolorze niebieskim wykonaną z tworzywa sztucznego z metalową wkładką w odległości 20 cm mierzonej

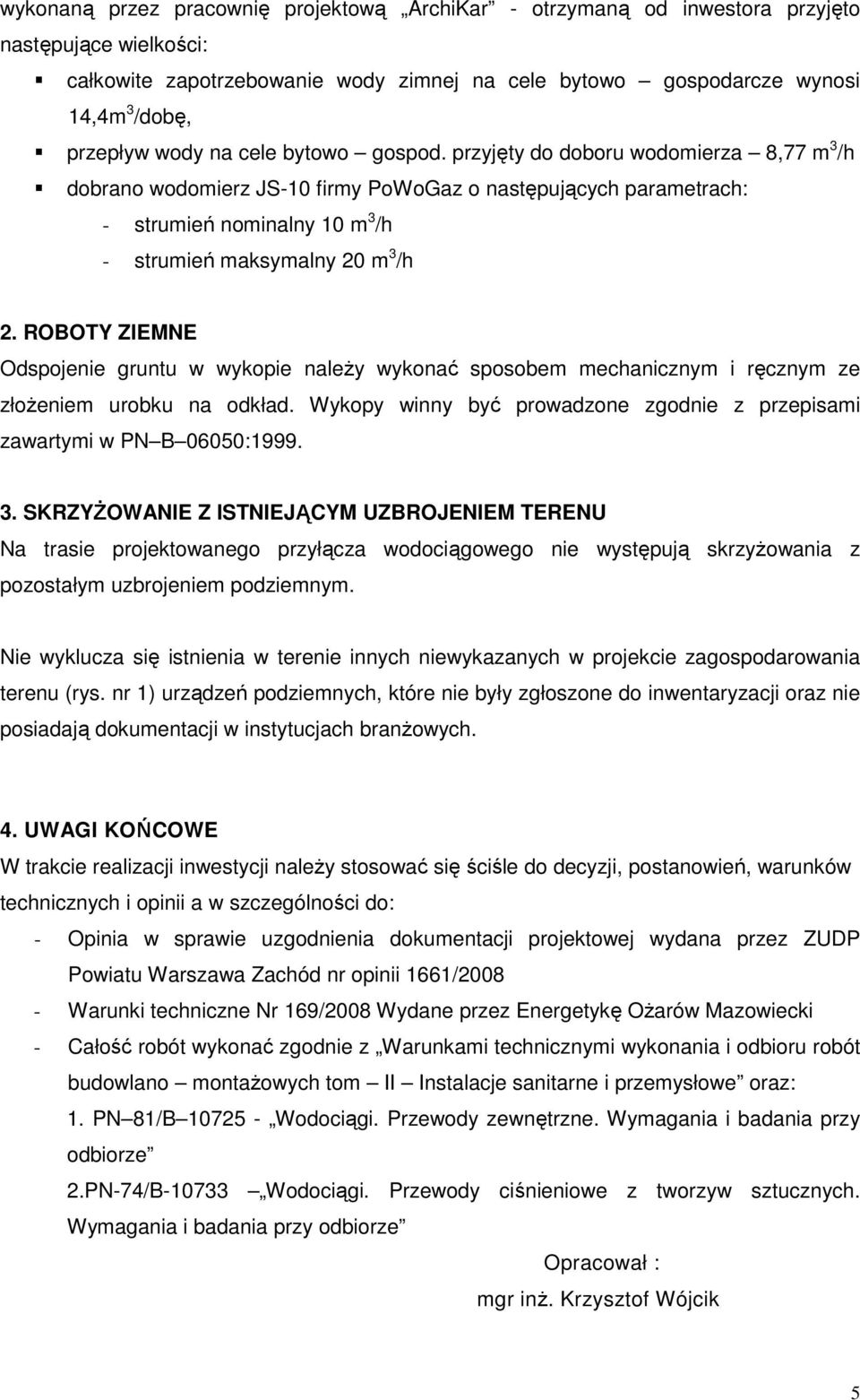

5 wykonaną przez pracownię projektową ArchiKar - otrzymaną od inwestora przyjęto następujące wielkości: całkowite zapotrzebowanie wody zimnej na cele bytowo gospodarcze wynosi 14,4m 3 /dobę, przepływ wody na cele bytowo gospod. przyjęty do doboru wodomierza 8,77 m 3 /h dobrano wodomierz JS-10 firmy PoWoGaz o następujących parametrach: - strumień nominalny 10 m 3 /h - strumień maksymalny 20 m 3 /h 2. ROBOTY ZIEMNE Odspojenie gruntu w wykopie naleŝy wykonać sposobem mechanicznym i ręcznym ze złoŝeniem urobku na odkład. Wykopy winny być prowadzone zgodnie z przepisami zawartymi w PN B 06050: SKRZYśOWANIE Z ISTNIEJĄCYM UZBROJENIEM TERENU Na trasie projektowanego przyłącza wodociągowego nie występują skrzyŝowania z pozostałym uzbrojeniem podziemnym. Nie wyklucza się istnienia w terenie innych niewykazanych w projekcie zagospodarowania terenu (rys. nr 1) urządzeń podziemnych, które nie były zgłoszone do inwentaryzacji oraz nie posiadają dokumentacji w instytucjach branŝowych. 4. UWAGI KOŃCOWE W trakcie realizacji inwestycji naleŝy stosować się ściśle do decyzji, postanowień, warunków technicznych i opinii a w szczególności do: - Opinia w sprawie uzgodnienia dokumentacji projektowej wydana przez ZUDP Powiatu Warszawa Zachód nr opinii 1661/ Warunki techniczne Nr 169/2008 Wydane przez Energetykę OŜarów Mazowiecki - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II Instalacje sanitarne i przemysłowe oraz: 1. PN 81/B Wodociągi. Przewody zewnętrzne. Wymagania i badania przy odbiorze 2.PN-74/B Wodociągi. Przewody ciśnieniowe z tworzyw sztucznych. Wymagania i badania przy odbiorze Opracował : mgr inŝ. Krzysztof Wójcik 5

przyjęty do doboru wodomierza 8,77 m 3 /h dobrano wodomierz JS-10 firmy PoWoGaz o następujących parametrach: - strumień nominalny 10 m 3 /h - strumień maksymalny 20 m 3 /h 2.
