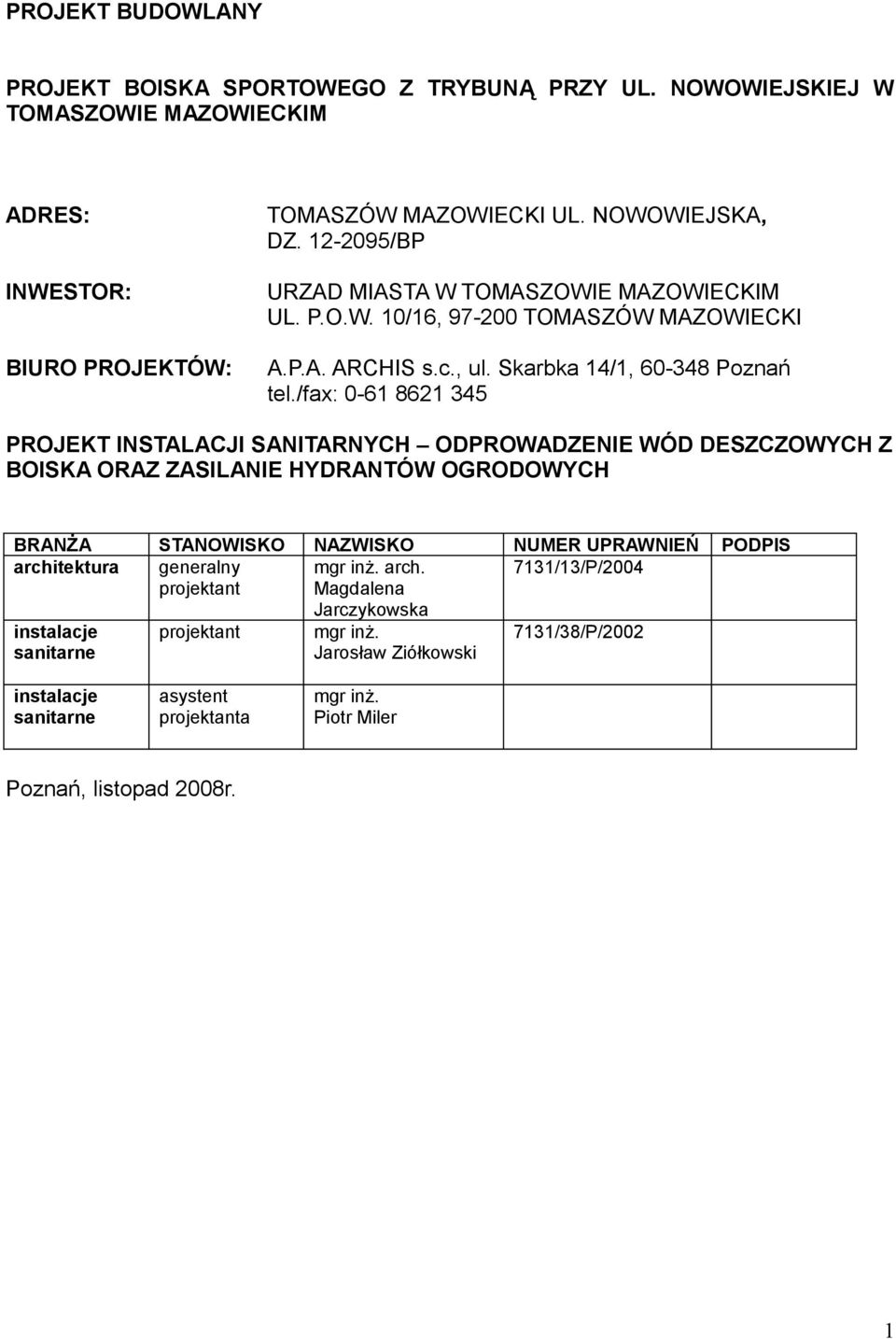

1 PROJEKT BUDOWLANY PROJEKT BOISKA SPORTOWEGO Z TRYBUNĄ PRZY UL. NOWOWIEJSKIEJ W TOMASZOWIE MAZOWIECKIM ADRES: INWESTOR: BIURO PROJEKTÓW: TOMASZÓW MAZOWIECKI UL. NOWOWIEJSKA, DZ /BP URZAD MIASTA W TOMASZOWIE MAZOWIECKIM UL. P.O.W. 10/16, TOMASZÓW MAZOWIECKI A.P.A. ARCHIS s.c., ul. Skarbka 14/1, Poznań tel./fax: PROJEKT INSTALACJI SANITARNYCH ODPROWADZENIE WÓD DESZCZOWYCH Z BOISKA ORAZ ZASILANIE HYDRANTÓW OGRODOWYCH BRANŻA STANOWISKO NAZWISKO NUMER UPRAWNIEŃ PODPIS architektura generalny mgr inż. arch. 7131/13/P/2004 projektant Magdalena instalacje sanitarne projektant Jarczykowska mgr inż. Jarosław Ziółkowski 7131/38/P/2002 instalacje sanitarne asystent projektanta mgr inż. Piotr Miler Poznań, listopad 2008r. 1

/fax: 0-61 8621 345 PROJEKT INSTALACJI SANITARNYCH ODPROWADZENIE WÓD DESZCZOWYCH Z BOISKA ORAZ ZASILANIE HYDRANTÓW OGRODOWYCH BRANŻA STANOWISKO NAZWISKO NUMER UPRAWNIEŃ PODPIS architektura

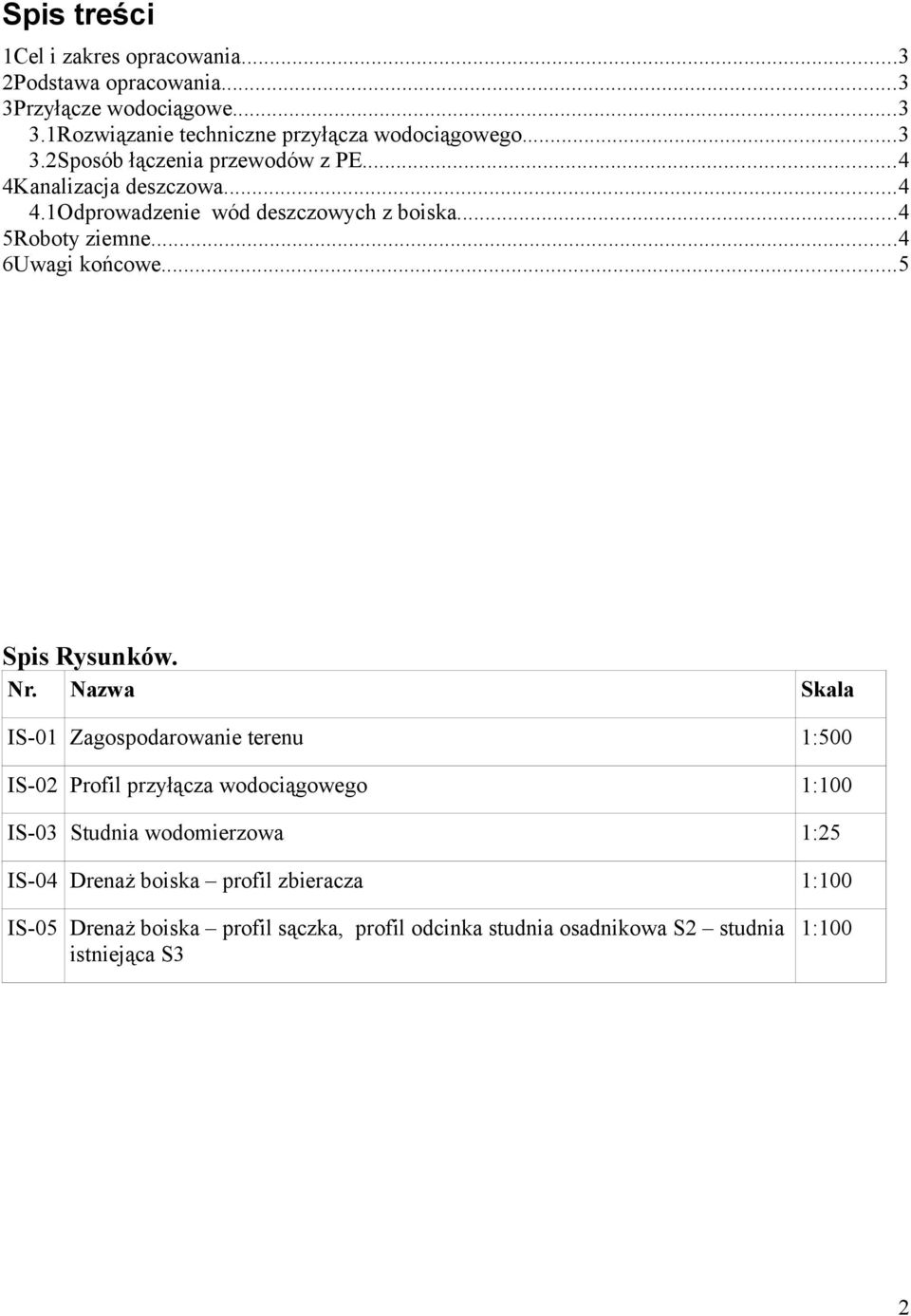

2 Spis treści 1Cel i zakres opracowania...3 2Podstawa opracowania...3 3Przyłącze wodociągowe Rozwiązanie techniczne przyłącza wodociągowego Sposób łączenia przewodów z PE...4 4Kanalizacja deszczowa Odprowadzenie wód deszczowych z boiska...4 5Roboty ziemne...4 6Uwagi końcowe...5 Spis Rysunków. Nr. Nazwa Skala IS-01 Zagospodarowanie terenu 1:500 IS-02 Profil przyłącza wodociągowego 1:100 IS-03 Studnia wodomierzowa 1:25 IS-04 Drenaż boiska profil zbieracza 1:100 IS-05 Drenaż boiska profil sączka, profil odcinka studnia osadnikowa S2 studnia istniejąca S3 1:100 2

..4 6Uwagi końcowe...5 Spis Rysunków. Nr.

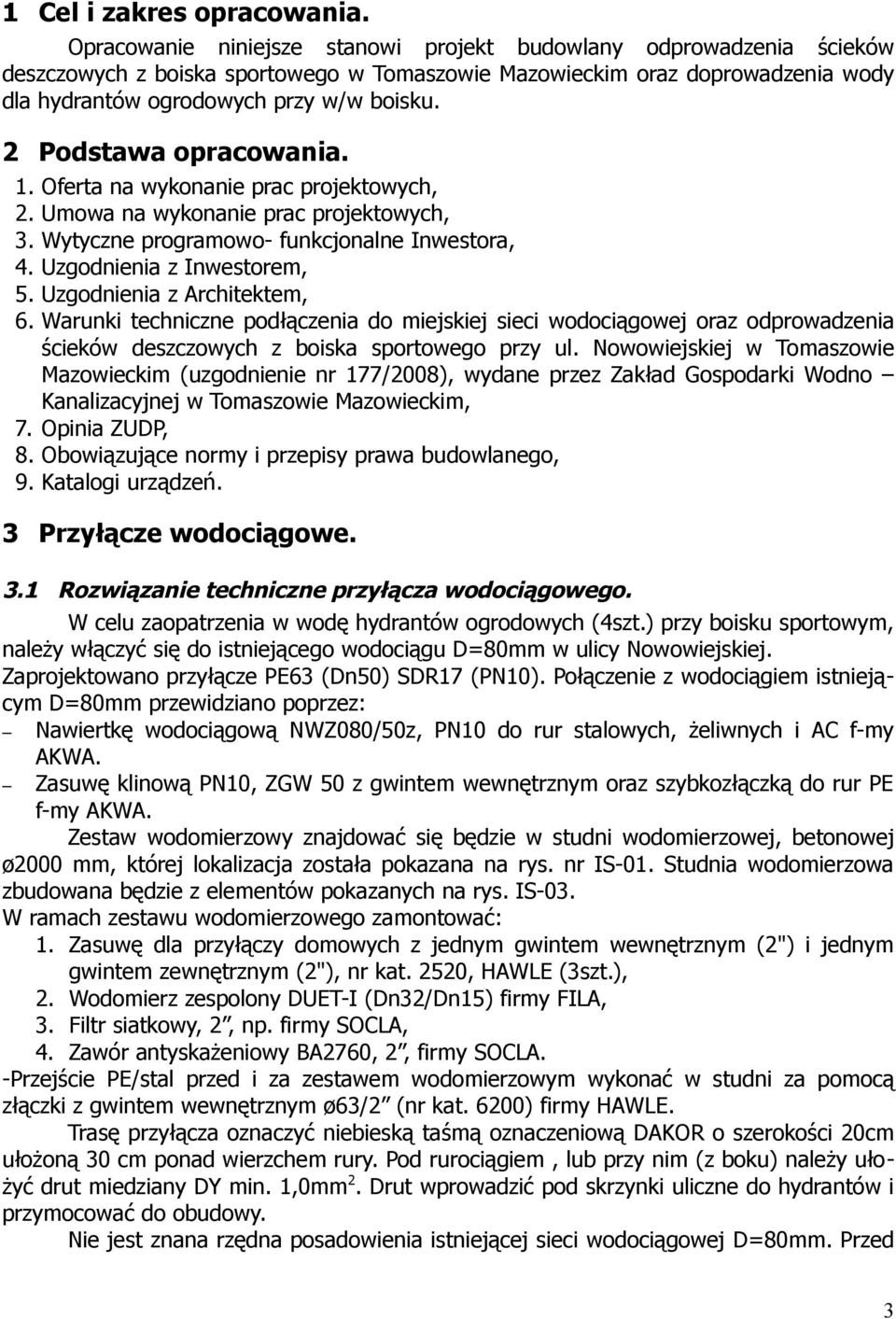

3 1 Cel i zakres opracowania. Opracowanie niniejsze stanowi projekt budowlany odprowadzenia ścieków deszczowych z boiska sportowego w Tomaszowie Mazowieckim oraz doprowadzenia wody dla hydrantów ogrodowych przy w/w boisku. 2 Podstawa opracowania. 1. Oferta na wykonanie prac projektowych, 2. Umowa na wykonanie prac projektowych, 3. Wytyczne programowo- funkcjonalne Inwestora, 4. Uzgodnienia z Inwestorem, 5. Uzgodnienia z Architektem, 6. Warunki techniczne podłączenia do miejskiej sieci wodociągowej oraz odprowadzenia ścieków deszczowych z boiska sportowego przy ul. Nowowiejskiej w Tomaszowie Mazowieckim (uzgodnienie nr 177/2008), wydane przez Zakład Gospodarki Wodno Kanalizacyjnej w Tomaszowie Mazowieckim, 7. Opinia ZUDP, 8. Obowiązujące normy i przepisy prawa budowlanego, 9. Katalogi urządzeń. 3 Przyłącze wodociągowe. 3.1 Rozwiązanie techniczne przyłącza wodociągowego. W celu zaopatrzenia w wodę hydrantów ogrodowych (4szt.) przy boisku sportowym, należy włączyć się do istniejącego wodociągu D=80mm w ulicy Nowowiejskiej. Zaprojektowano przyłącze PE63 (Dn50) SDR17 (PN10). Połączenie z wodociągiem istniejącym D=80mm przewidziano poprzez: Nawiertkę wodociągową NWZ080/50z, PN10 do rur stalowych, żeliwnych i AC f-my AKWA. Zasuwę klinową PN10, ZGW 50 z gwintem wewnętrznym oraz szybkozłączką do rur PE f-my AKWA. Zestaw wodomierzowy znajdować się będzie w studni wodomierzowej, betonowej ø2000 mm, której lokalizacja została pokazana na rys. nr IS-01. Studnia wodomierzowa zbudowana będzie z elementów pokazanych na rys. IS-03. W ramach zestawu wodomierzowego zamontować: 1. Zasuwę dla przyłączy domowych z jednym gwintem wewnętrznym (2") i jednym gwintem zewnętrznym (2"), nr kat. 2520, HAWLE (3szt.), 2. Wodomierz zespolony DUET-I (Dn32/Dn15) firmy FILA, 3. Filtr siatkowy, 2, np. firmy SOCLA, 4. Zawór antyskażeniowy BA2760, 2, firmy SOCLA. -Przejście PE/stal przed i za zestawem wodomierzowym wykonać w studni za pomocą złączki z gwintem wewnętrznym ø63/2 (nr kat. 6200) firmy HAWLE. Trasę przyłącza oznaczyć niebieską taśmą oznaczeniową DAKOR o szerokości 20cm ułożoną 30 cm ponad wierzchem rury. Pod rurociągiem, lub przy nim (z boku) należy ułożyć drut miedziany DY min. 1,0mm 2. Drut wprowadzić pod skrzynki uliczne do hydrantów i przymocować do obudowy. Nie jest znana rzędna posadowienia istniejącej sieci wodociągowej D=80mm. Przed 3

2 Podstawa opracowania. 1. Oferta na wykonanie prac projektowych, 2. Umowa na wykonanie prac projektowych, 3. Wytyczne programowo- funkcjonalne Inwestora, 4. Uzgodnienia z Inwestorem, 5.

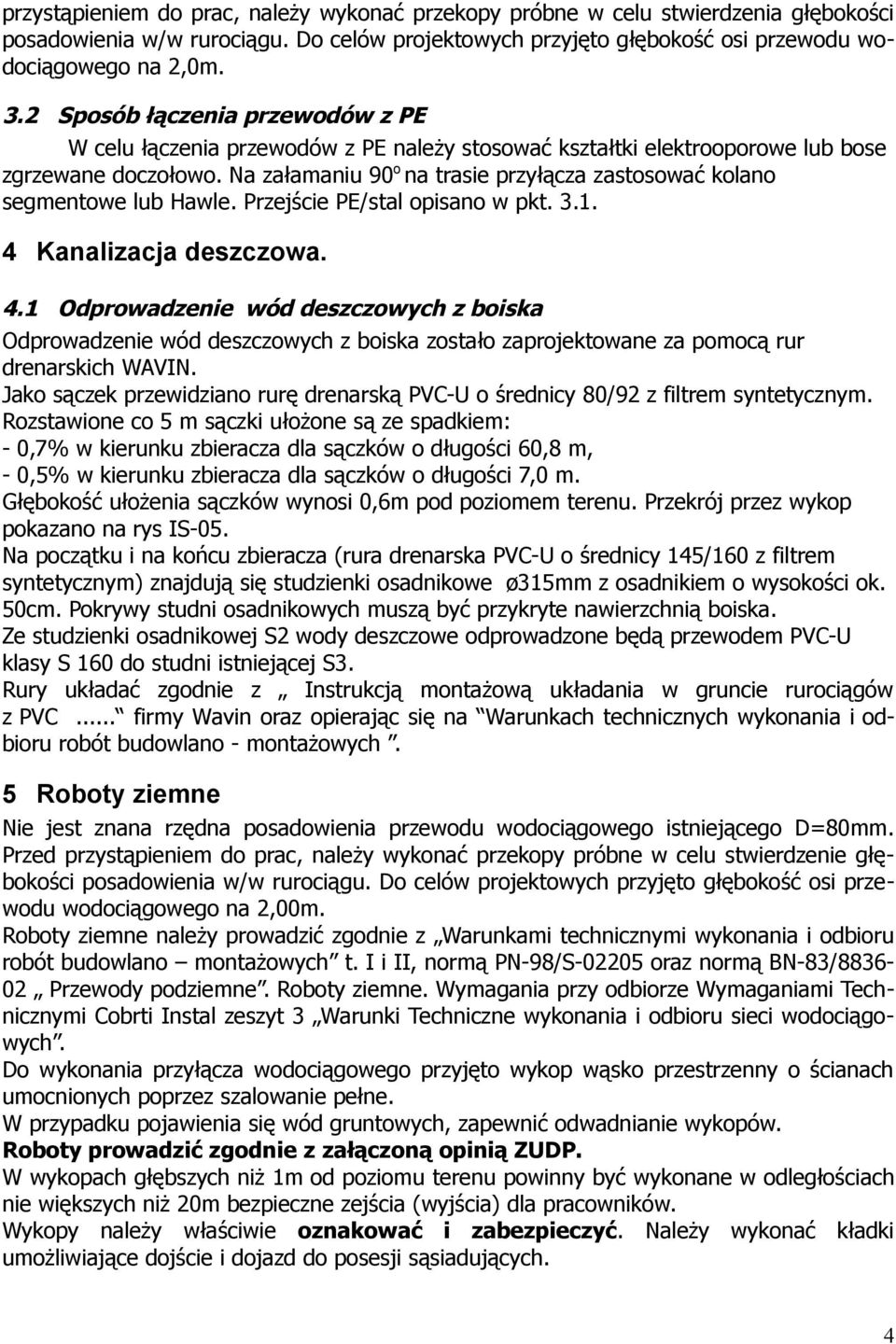

4 przystąpieniem do prac, należy wykonać przekopy próbne w celu stwierdzenia głębokości posadowienia w/w rurociągu. Do celów projektowych przyjęto głębokość osi przewodu wodociągowego na 2,0m. 3.2 Sposób łączenia przewodów z PE W celu łączenia przewodów z PE należy stosować kształtki elektrooporowe lub bose zgrzewane doczołowo. Na załamaniu 90 o na trasie przyłącza zastosować kolano segmentowe lub Hawle. Przejście PE/stal opisano w pkt Kanalizacja deszczowa. 4.1 Odprowadzenie wód deszczowych z boiska Odprowadzenie wód deszczowych z boiska zostało zaprojektowane za pomocą rur drenarskich WAVIN. Jako sączek przewidziano rurę drenarską PVC-U o średnicy 80/92 z filtrem syntetycznym. Rozstawione co 5 m sączki ułożone są ze spadkiem: - 0,7% w kierunku zbieracza dla sączków o długości 60,8 m, - 0,5% w kierunku zbieracza dla sączków o długości 7,0 m. Głębokość ułożenia sączków wynosi 0,6m pod poziomem terenu. Przekrój przez wykop pokazano na rys IS-05. Na początku i na końcu zbieracza (rura drenarska PVC-U o średnicy 145/160 z filtrem syntetycznym) znajdują się studzienki osadnikowe ø315mm z osadnikiem o wysokości ok. 50cm. Pokrywy studni osadnikowych muszą być przykryte nawierzchnią boiska. Ze studzienki osadnikowej S2 wody deszczowe odprowadzone będą przewodem PVC-U klasy S 160 do studni istniejącej S3. Rury układać zgodnie z Instrukcją montażową układania w gruncie rurociągów z PVC... firmy Wavin oraz opierając się na Warunkach technicznych wykonania i odbioru robót budowlano - montażowych. 5 Roboty ziemne Nie jest znana rzędna posadowienia przewodu wodociągowego istniejącego D=80mm. Przed przystąpieniem do prac, należy wykonać przekopy próbne w celu stwierdzenie głębokości posadowienia w/w rurociągu. Do celów projektowych przyjęto głębokość osi przewodu wodociągowego na 2,00m. Roboty ziemne należy prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych t. I i II, normą PN-98/S oraz normą BN-83/ Przewody podziemne. Roboty ziemne. Wymagania przy odbiorze Wymaganiami Technicznymi Cobrti Instal zeszyt 3 Warunki Techniczne wykonania i odbioru sieci wodociągowych. Do wykonania przyłącza wodociągowego przyjęto wykop wąsko przestrzenny o ścianach umocnionych poprzez szalowanie pełne. W przypadku pojawienia się wód gruntowych, zapewnić odwadnianie wykopów. Roboty prowadzić zgodnie z załączoną opinią ZUDP. W wykopach głębszych niż 1m od poziomu terenu powinny być wykonane w odległościach nie większych niż 20m bezpieczne zejścia (wyjścia) dla pracowników. Wykopy należy właściwie oznakować i zabezpieczyć. Należy wykonać kładki umożliwiające dojście i dojazd do posesji sąsiadujących. 4

Na załamaniu 90 o na trasie przyłącza zastosować kolano segmentowe lub Hawle. Przejście PE/stal opisano w pkt. 3.1. 4

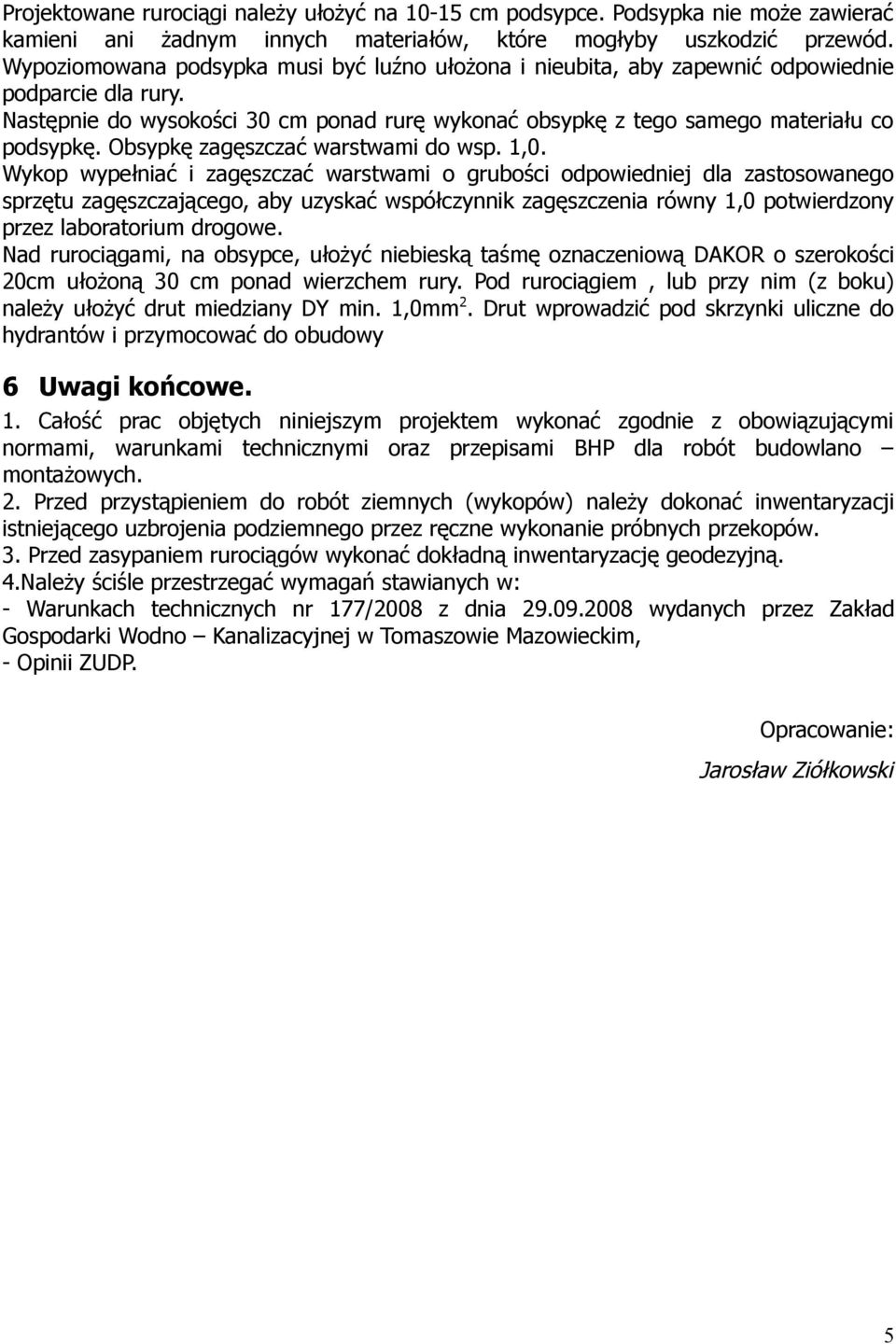

5 Projektowane rurociągi należy ułożyć na cm podsypce. Podsypka nie może zawierać kamieni ani żadnym innych materiałów, które mogłyby uszkodzić przewód. Wypoziomowana podsypka musi być luźno ułożona i nieubita, aby zapewnić odpowiednie podparcie dla rury. Następnie do wysokości 30 cm ponad rurę wykonać obsypkę z tego samego materiału co podsypkę. Obsypkę zagęszczać warstwami do wsp. 1,0. Wykop wypełniać i zagęszczać warstwami o grubości odpowiedniej dla zastosowanego sprzętu zagęszczającego, aby uzyskać współczynnik zagęszczenia równy 1,0 potwierdzony przez laboratorium drogowe. Nad rurociągami, na obsypce, ułożyć niebieską taśmę oznaczeniową DAKOR o szerokości 20cm ułożoną 30 cm ponad wierzchem rury. Pod rurociągiem, lub przy nim (z boku) należy ułożyć drut miedziany DY min. 1,0mm 2. Drut wprowadzić pod skrzynki uliczne do hydrantów i przymocować do obudowy 6 Uwagi końcowe. 1. Całość prac objętych niniejszym projektem wykonać zgodnie z obowiązującymi normami, warunkami technicznymi oraz przepisami BHP dla robót budowlano montażowych. 2. Przed przystąpieniem do robót ziemnych (wykopów) należy dokonać inwentaryzacji istniejącego uzbrojenia podziemnego przez ręczne wykonanie próbnych przekopów. 3. Przed zasypaniem rurociągów wykonać dokładną inwentaryzację geodezyjną. 4.Należy ściśle przestrzegać wymagań stawianych w: - Warunkach technicznych nr 177/2008 z dnia wydanych przez Zakład Gospodarki Wodno Kanalizacyjnej w Tomaszowie Mazowieckim, - Opinii ZUDP. Opracowanie: Jarosław Ziółkowski 5

Obsypkę zagęszczać warstwami do wsp. 1,0.
