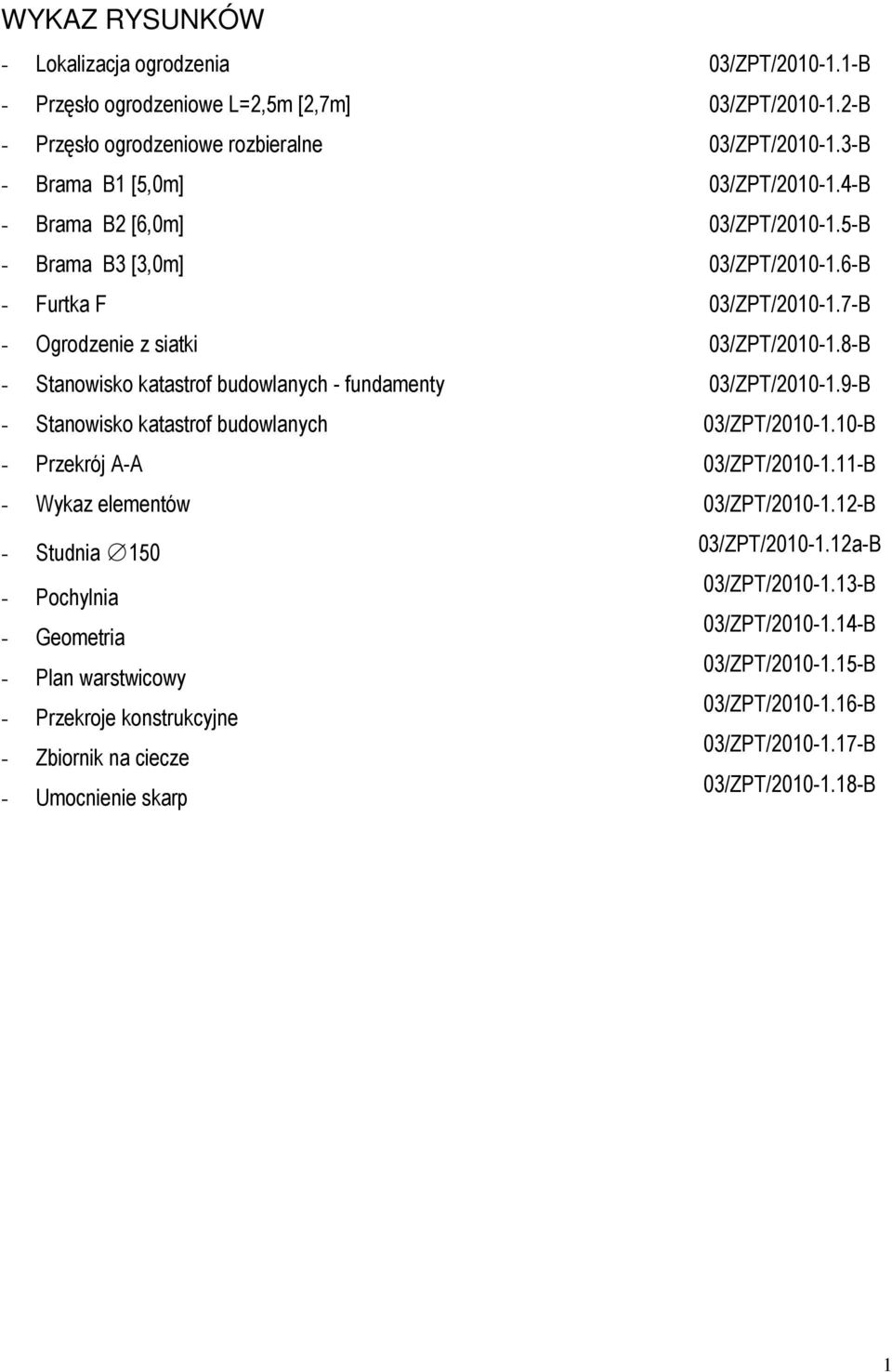

1 WYKAZ RYSUNKÓW - Lokalizacja ogrodzenia - Przęsło ogrodzeniowe L=2,5m [2,7m] - Przęsło ogrodzeniowe rozbieralne - Brama B1 [5,0m] - Brama B2 [6,0m] - Brama B3 [3,0m] - Furtka F - Ogrodzenie z siatki - Stanowisko katastrof budowlanych - fundamenty - Stanowisko katastrof budowlanych - Przekrój A-A - Wykaz elementów - Studnia Pochylnia - Geometria - Plan warstwicowy - Przekroje konstrukcyjne - Zbiornik na ciecze - Umocnienie skarp 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ a-B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 03/ZPT/ B 1

konstrukcyjne - Zbiornik na ciecze - Umocnienie skarp 03/ZPT/2010-1.1-B 03/ZPT/2010-1.2-B 03/ZPT/2010-1.3-B 03/ZPT/2010-1.4-B 03/ZPT/2010-1.5-B 03/ZPT/2010-1.6-B 03/ZPT/2010-1.7-B 03/ZPT/2010-1.

2 OPIS TECHNICZNY Budowa bazy Państwowej StraŜy PoŜarnej w Nisku 1 PODSTAWA OPRACOWANIA - zlecenie inwestora 03/ZPT/ uzgodnienia z uŝytkownikiem, - inwentaryzacja własna, 2 ZAKRES OPRACOWANIA Zakresem niniejszego opracowania jest projekt budowa bazy Państwowej StraŜy PoŜarnej w Nisku. 3 LOKALIZACJA Baza Państwowej StraŜy PoŜarnej będąca przedmiotem opracowania zlokalizowany jest na działkach nr ew. 4714/176, 4714/177, 4714/178 przy ulicy Nowej 42 w Nisku. 4 ZAKREZ OPRACOWANIA wykonanie ogrodzenie boiska sportowego wykonanie ogrodzenie części poligonowej budowa stanowiska ćwiczeń związanego z katastrofami budowlanymi wykonanie pochylni przeprojektowanie zbiornika wodnego budowa zbiornika na ciecze powstałe w czasie ćwiczeń poŝarniczych budowa drogi wewnętrzne z placem manewrowym 5 ROBOTY BUDOWLANE 5.1 Ogrodzenie boiska sportowego Projektuje się ogrodzenie boiska sportowego PSP w Nisku o przęsłach z rur prostokątnych RK40x30x3. Przęsła mocowane przez spawanie do słupków z rur prostokątnych 60x40x3 osadzonych w stopach betonowych o wymiarach 25cm x 25cm. W ogrodzeniu zaprojektowano 4 przęsła rozbieralne mocowane do słupków 2

3 LOKALIZACJA Baza Państwowej StraŜy PoŜarnej będąca przedmiotem opracowania zlokalizowany jest na działkach nr ew. 4714/176, 4714/177, 4714/178 przy ulicy Nowej 42 w Nisku.

3 śrubami M10x40. Pomiędzy stopami zaprojektowano cokół z elementów prefabrykowanych. Stal St235JR, St0S A-0, beton C20/25, 5.2 Ogrodzenie części poligonowej Projektuje się ogrodzenie części poligonowej PSP w Nisku z siatki ogrodzeniowej na słupach rur stalowych Ø50mm w rozstawie co ~2,5m. Siatkę ogrodzeniową szerokości 1,5m o oczkach 50x50mm z drutu ocynkowanego grubości 3mm mocować na 3 naciągniętych prętach Ø6mm w rozstawie ~70cm. Słupy osadzać w stopach fundamentowych zgodnie z rysunkiem 03/ZPT/ B posadowionych w istniejącym gruncie piaszczystym na głębokości 0,8m. W ogrodzeniu zaprojektowano bramę wjazdowa B1 szerokości 5,0m, B2 szerokości 6,0m, B3 szerokości 3,0m, oraz furtkę F szerokości w 1,0m. Bramy B zaprojektowano z L50x50x5 i płaskowników grubości 6 i 8mm. Wypełnienie z siatki ogrodzeniowej ocynkowanej o oczkach 50x50mm z drutu Ø3mm mocowanej do bramy prętami Ø6mm. Słupki przybramowe wykonać z rur kwadratowych 100x100x5 osadzonych w stopach betonowych o przekroju 70x70 posadowionych na głębokości 90cm i wykonanych z betonu C20/25. Furtkę F zaprojektowano z L50x50x5 i płaskowników grubości 5mm. Wypełnienie z siatki ogrodzeniowej ocynkowanej o oczkach 50x50mm z drutu Ø3mm mocowanej do bramy prętami Ø6mm. Słupki przybramowe wykonać z rur stalowych ze szwem 88,9x5,6 osadzonych w stopach betonowych o przekroju 40x40 posadowionych na głębokości 80cm i wykonanych z betonu C20/25. Stal St235JR, St0S A-0, beton C20/25, 5.3 Stanowisko katastrof budowlanych ETAP I Stanowisko katastrof budowlanych zaprojektowano w prefabrykowanych elementów Ŝelbetowych w kształcie litery C o wymiarach 100x60x10cm oraz kręgów betonowych o średnicy 100, 120 i 150cm posadowionych na płytach betonowych grubości 15cm zbrojonych siatką prętów Ø6mm w rozstawie 15cm. Połączenia 3

Siatkę ogrodzeniową szerokości 1,5m o oczkach 50x50mm z drutu ocynkowanego grubości 3mm mocować na 3 naciągniętych prętach Ø6mm w rozstawie ~70cm.

4 uszczelnić zaprawą betonową. Elementy zaizolować przeciwwilgociowo (2x papa) i obsypać ziemią. Na stanowisku katastrof budowlanych zaprojektowano fundamenty pod budynek o wymiarach w rzucie 4x4m z posadowiony na poziomie -1,0m na ławach o wymiarach 50x30cm. Schody zaprojektowano jako betonowe, leŝące na gruncie. ETAP II Na istniejących fundamentach wykonać budynek o wymiarach w rzucie 4x4m z cegły pełnej. Konstrukcje dachu wykonać z rur prostokątnych 120x80x4 spawanych do marek zatopionych w wieńcu Przykrycie z blachy trapezowej T55 grubości 0,75mm 5.4 Pochylnia Zaprojektowano pochylnie o wymiarach w rzucie 3x5m i głębokości 1,5m zlokalizowaną przy północno-wschodnim naroŝniku zbiornika wodnego. Skarpy pochylni oraz dno wyłoŝyć płytami Jomba. Pochylnie połączyć z istniejącym zbiornikiem wodnym przepust betonowy 500. Wjazd na pochylnie zabezpieczyć zaporą. 5.5 Przebudowa zbiornika wodnego Istniejący zbiornik wody przebudowano poprzez jego częściowe zasypanie (zgodnie z rysunkiem zagospodarowania terenu). Skarpy wzdłuŝ brzegów północno-wschodniego i północno-zachodniego umocnić płytami Jomba (zgodnie z rysunkiem). Na skarpie od strony północno-wschodniej zlokalizowano schody szerokości 1,5m 5.6 Zbiornik na ciecze Zaprojektowano zbiornik na ciecze powstałe w czasie ćwiczeń poŝarniczych jako wyrób gotowy wykonany z tworzywa sztucznego o pojemności 2000l posadowiony na poziomie -1,10m na fundamencie o wymiarach 145x250 cm zbrojonym prętami #12 co 15 cm. Rurę wlotową do zbiornika obsypać ziemią. W celu ułatwienia napełniania zbiornika podczas ćwiczeń wykonać lej o wymiarach 1,0x1,0m zgodnie z rysunkiem. 4

Schody zaprojektowano jako betonowe, leŝące na gruncie. ETAP II Na istniejących fundamentach wykonać budynek o wymiarach w rzucie 4x4m z cegły pełnej.

5 5.7 Drogi dojazdowe Zaprojektowano drogę dojazdową szerokości 4,0m, chodnik oraz plac manewrowy o nawierzchni z kostki betonowej zgodnie z układem warstw: Droga dojazdowa: betonowa kostka brukowa 8cm podsypka piaskowa 5cm podbudowa zasadnicza [tłuczeń] 20cm warstwa odsączająca [podsypka piaskowa] 10cm Chodnik: warstwa ścieralna z kostki betonowej 6 cm podsypka cementowo piaskowa 5 cm podsypka piaskowa 10 cm 10cm WzdłuŜ drogi wykonać pobocze z tłucznia szerokości 1,0m i grubości warstwy 6 ZABEZPIECZENIE ANTYKOROZYJNE Zabezpieczyć projektowane konstrukcje stalowe przed korozją zgodnie z poniŝszymi wytycznymi. Przygotowanie powierzchni przed malowaniem : do przygotowania powierzchni naleŝy przystąpić nie wcześniej niŝ 6 8 godzin przed malowaniem, przeprowadzić wstępne przygotowanie powierzchni zaokrąglenie ostrych krawędzi, szlifowania spoin i odprysków spawalniczych, usunięcie wŝerów, zawalcowań, łusek itp. wg Pr PN-ISO do stopnia P1 (ewentualnie wg PN-70/H-97051p.2.3 i PN71/H97053p.4.3. przeprowadzić właściwe oczyszczenie do stopnia St3 wg PN ISO ;1996, oczyszczone powierzchnie przed malowaniem i w jego trakcie zabezpieczyć przed wpływem czynników atmosferycznych; Warunki podczas malowania : temperatura podłoŝa wyŝsza co najmniej o 3 o C od punktu rosy ; 5

piaskowa 10 cm 10cm WzdłuŜ drogi wykonać pobocze z tłucznia szerokości 1,0m i grubości warstwy 6 ZABEZPIECZENIE ANTYKOROZYJNE Zabezpieczyć projektowane konstrukcje stalowe przed korozją zgodnie z

6 temperatura otoczenia : 0 50 o C, wilgotność względna : < 90% Malować dwukrotnie farbą chlorokauczukową podkładową i dwa razy farbą nawierzchniową chlorokauczukową. Ogólna grubość warstw farby 120 um. UWAGA!!!: Wszystkie roboty wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. 6

chlorokauczukową. Ogólna grubość warstw farby 120 um. UWAGA!
