1 Lp. Przebudowa rowu melioracyjnego na rurociąg w miejscowości Piekary Podstawa wyceny 1 KNNR 1 t.0210/02 2 KNNR 1 t.0307/03 3 KNNR 1 t.0214/03 4 KNNR 1 t.0316/01 5 KNNR 4 t.1411/01 6 KNNR 4 t.1411/04 7 KNNR 1 t.1410/04 gm.gniezno Przedmiar robót Opis kosztorysu urządzeń wzgl. robót montaŝowych 1. I ETAP (odc. od st. D 3+2,5m D 4+1m ) Wykop mechaniczny na odkład koparką podsiębierną o poj. łyŝki 0,6m 3 w gruncie kat. II, o głębokości do 3,0 m (wykop w dnie rowu koparką ustawioną przy krawędzi istniejącej skarpy rowu) m 3 53,9 Wykop ręczny w gruncie kat. II wykonany na odkład, przy szerokości wykopu do 1,4 m i głębokości do 2,0 m m 3 2,0 Zasypanie mechaniczne wykopów gruntem złoŝonym obok, grunt kat. II spycharką o mocy 75 KM, z zagęszczeniem zagęszczarkami do stopnia 0,98 m 3 55,9 Umocnienie pełne jednostronne ścian wykopów przy fundamencie pod rurociąg (o wys.0,5 m) (montaŝ i demontaŝ) m 2 43,5 Podsypka z piasku pod fundament betonowy, o grubości 10 cm (wraz z kosztami zakupu piasku) m 3 6,1 Obsypka piaskiem rurociągu betonowego do wys. ok. 10 cm ponad wierzch rur Ŝelbetowych (wraz z kosztami zakupu piasku) m 3 57,7 Fundament pod rurociąg i komorę studni z betonu kl. C 16/20 o grubości 20 cm m 2 11,2 Cena Wartość

2 8 KNNR 4 t.1312/07 9 KNNR 4 t.1419/01 10 KNNR 4 t.1421/03 11 KNNR 4 t.1423/02 12 KNNR 4 t.1430/01 13 KNNR 4 t.1308/06 14 Wycena 15 Wycena Rurociąg z rur kanalizacyjnych Ŝelbetowych typu WIPRO z betonu kl. C 45/55, klasa wytrzymałości II, o wartości siły niszczącej min. 100 kn/mb i średnicy 1000 mm m 42,1 Komory murowane z bloczków betonowych (kanoldów) o wym. zewn. 2,0 mx1,6 m (wym. wewn. 1,6 mx1,2 m) o wysokości 1,6 m (licząc od góry fundamentu) m 3 3,0 Płyta Ŝelbetowa przejściowa na komorze z otworem o średnicy 1000 mm, z betonu kl. C 45/55 o grubości 20 cm, wymiarach 2,0 mx1,6 m Komin z kręgów betonowych o średnicy 1000 mm, zakończony zwęŝką betonową Ø1000/600 mm z włazem Ŝeliwnym typu cięŝkiego P-40 t, (wysokość całkowita korpusu z pokrywą min. 15 cm) o wysokości do 1,0 m Wykonanie kinety komory wraz ze skosem z betonu kl. C 25/30 z zatarciem na gładko m 3 1,2 Rurociąg z rur kanalizacyjnych PCV, kl.s, rury ze ścianką litą o średnicy 400 mm m 10 UłoŜenie i demontaŝ tymczasowego rurociągu przelewowego 2 odcinki rur PCV o średnicy 300 mm, dł. 25 m odc. 2 Pompowanie bezpośrednie wody z wykopów pompą spalinową m-g 60

3 Kosztorys etap I, poz KNNR 1 t.0210/02 2 KNNR 1 t.0307/03 3 KNNR 1 t.0214/03 4 KNNR 1 t.0316/01 5 KNNR 4 t.1411/01 6 KNNR 4 t.1411/04 7 KNNR 1 t.1410/04 8 KNNR 4 t.1312/07 2. II ETAP (odc. wylot D 3-2,5m ) Wykop mechaniczny na odkład koparką podsiębierną o poj. łyŝki 0,6 m 3 w gruncie kat. II, o głębokości do 3,0 m (wykop w dnie rowu koparką ustawioną przy krawędzi istniejącej skarpy rowu) m 3 128,0 Wykop ręczny w gruncie kat. II wykonany na odkład, przy szerokości wykopu do 1,4 m i głębokości do 2,0 m m 3 4,0 Zasypanie mechaniczne wykopów gruntem złoŝonym obok, grunt kat. II spycharką o mocy 75 KM, z zagęszczeniem zagęszczarkami do stopnia 0,98 m 3 132,0 Umocnienie pełne jednostronne ścian wykopów przy fundamencie pod rurociąg (o wys. 0,5 m) m 2 77,5 Podsypka z piasku pod fundament betonowy, o grubości 10 cm (wraz z kosztami zakupu piasku) m 3 9,6 Obsypka piaskiem rurociągu betonowego do wys. ok. 10 cm ponad wierzch rur Ŝelbetowych (wraz z kosztami zakupu piasku) m 3 96,3 Fundament pod rurociąg i komorę studni z betonu kl. C 16/20 o grubości 20 cm m 3 19,3 Rurociąg z rur kanalizacyjnych Ŝelbetowych typu WIPRO z betonu kl. C 45/55, klasa wytrzymałości II, o wartości siły niszczącej min.

4 9 KNNR 4 t.1419/01 10 KNNR 4 t.1421/03 11 KNNR 4 t.1423/02 12 KNNR 4 t.1430/01 13 Wycena 14 Wycena 15 Wycena 16 Wycena 100 kn/mb i średnicy 1000 mm m 74,1 Komory murowane z bloczków betonowych (kanoldów) o wym. zewn. 2,0 mx1,6 m (wym. wewn. 1,6 mx1,2 m) o wysokości 1,6 m (licząc od góry fundamentu) m 3 3,0 Płyta Ŝelbetowa przejściowa na komorze z otworem o średnicy 1000 mm, z betonu kl. C 45/55 o grubości 20 cm, wymiarach 2,0 mx1,6 m Komin z kręgów betonowych o średnicy 1000 mm, zakończony zwęŝką betonową Ø1000/600 mm z włazem Ŝeliwnym typu cięŝkiego P-40 t, (wysokość całkowita korpusu z pokrywą min. 15 cm) o wysokości do 1,0 m Wykonanie kinety komory wraz ze skosem z betonu kl. C 25/30 z zatarciem na gładko m 3 1,2 MontaŜ wylotu prefabrykowanego z betonu kl. C45/55 z otworem na rurę WIPRO Ø1000 mm szt. 1 Plantowanie skarp rowu przy wylocie z obsiewem mieszanka traw m 2 8,0 UłoŜenie i demontaŝ tymczasowego rurociągu przelewowego 3 odcinki rur PCV o średnicy 300 mm i długości 25 m odc. 3 DemontaŜ istniejącego przepustu z rur betonowych o średnicy 700 mm, dług. 13 m (z wywozem rur na odległość do 5 km)

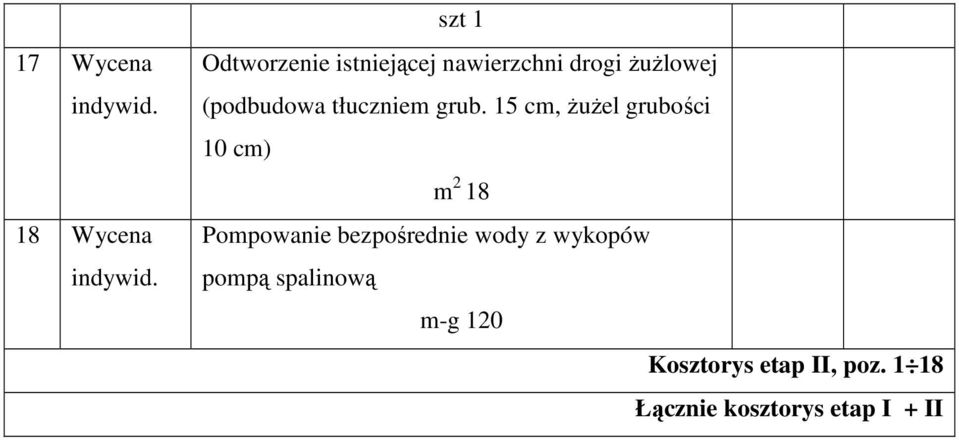

5 17 Wycena 18 Wycena szt 1 Odtworzenie istniejącej nawierzchni drogi ŜuŜlowej (podbudowa tłuczniem grub. 15 cm, ŜuŜel grubości 10 cm) m 2 18 Pompowanie bezpośrednie wody z wykopów pompą spalinową m-g 120 Kosztorys etap II, poz Łącznie kosztorys etap I + II
