1 Przedmiar robót Budowa kompleksu sportowego w ramach programu "Moje boisko - Orlik 2012" w Sobolowie_ogrodze Data: Budowa: Budowa kompleksu sportowego w ramach programu "Moje boisko - Orlik 2012" w Sobolowie Kody CPV: Roboty budowlane Instalowanie ogrodzeń, płotów i sprzętu ochronnego Wznoszenie ogrodzeń Obiekt/Rodzaj robót: Ogrodzenie terenu kompleksu "Orlik 2012" Lokalizacja: Sobolów - dz. nr: 119/3, 121, Gmina Łapanów Zamawiający: GMINA ŁAPANÓW Łapanów 34 tel. (14) , faks. (14) Jednostka opracowująca kosztorys: BIURO OBSŁUGI BUDOWY Tomasz Seweryn Raciechowice 279 Kosztorys opracowany przez: Zbigniew Seweryn,... Sprawdzający:... Zamawiający: Wykonawca:......

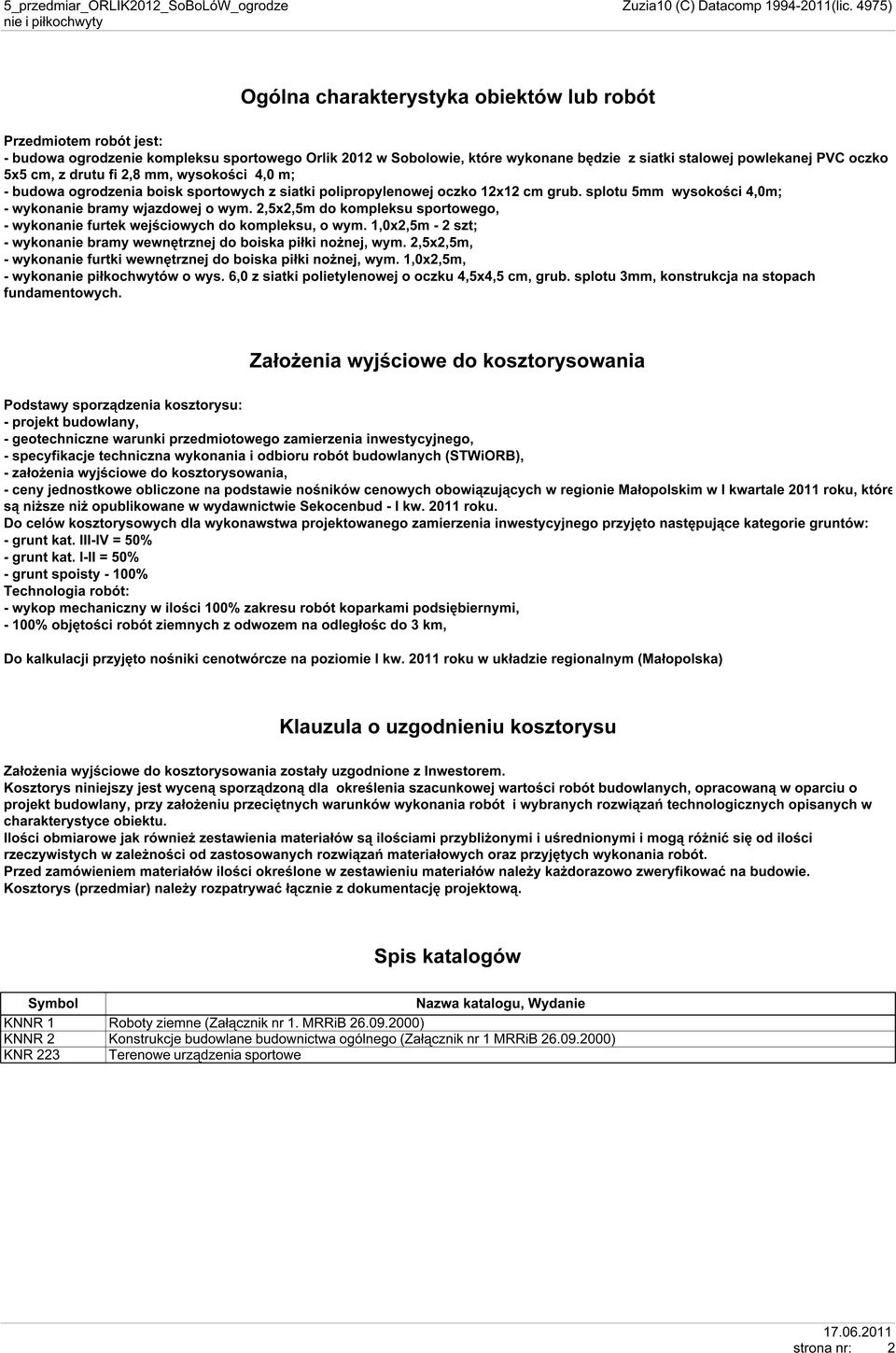

2 Ogólna charakterystyka obiektów lub robót Przedmiotem robót jest: - budowa ogrodzenie kompleksu sportowego Orlik 2012 w Sobolowie, które wykonane będzie z siatki stalowej powlekanej PVC oczko 5x5 cm, z drutu fi 2,8 mm, wysokości 4,0 m; - budowa ogrodzenia boisk sportowych z siatki polipropylenowej oczko 12x12 cm grub. splotu 5mm wysokości 4,0m; - wykonanie bramy wjazdowej o wym. 2,5x2,5m do kompleksu sportowego, - wykonanie furtek wejściowych do kompleksu, o wym. 1,0x2,5m - 2 szt; - wykonanie bramy wewnętrznej do boiska piłki nożnej, wym. 2,5x2,5m, - wykonanie furtki wewnętrznej do boiska piłki nożnej, wym. 1,0x2,5m, - wykonanie piłkochwytów o wys. 6,0 z siatki polietylenowej o oczku 4,5x4,5 cm, grub. splotu 3mm, konstrukcja na stopach fundamentowych. Założenia wyjściowe do kosztorysowania Podstawy sporządzenia kosztorysu: - projekt budowlany, - geotechniczne warunki przedmiotowego zamierzenia inwestycyjnego, - specyfikacje techniczna wykonania i odbioru robót budowlanych (STWiORB), - założenia wyjściowe do kosztorysowania, - ceny jednostkowe obliczone na podstawie nośników cenowych obowiązujących w regionie Małopolskim w I kwartale 2011 roku, które są niższe niż opublikowane w wydawnictwie Sekocenbud - I kw roku. Do celów kosztorysowych dla wykonawstwa projektowanego zamierzenia inwestycyjnego przyjęto następujące kategorie gruntów: - grunt kat. III-IV = 50% - grunt kat. I-II = 50% - grunt spoisty - 100% Technologia robót: - wykop mechaniczny w ilości 100% zakresu robót koparkami podsiębiernymi, - 100% objętości robót ziemnych z odwozem na odległośc do 3 km, Do kalkulacji przyjęto nośniki cenotwórcze na poziomie I kw roku w układzie regionalnym (Małopolska) Klauzula o uzgodnieniu kosztorysu Założenia wyjściowe do kosztorysowania zostały uzgodnione z Inwestorem. Kosztorys niniejszy jest wyceną sporządzoną dla określenia szacunkowej wartości robót budowlanych, opracowaną w oparciu o projekt budowlany, przy założeniu przeciętnych warunków wykonania robót i wybranych rozwiązań technologicznych opisanych w charakterystyce obiektu. Ilości obmiarowe jak również zestawienia materiałów są ilościami przybliżonymi i uśrednionymi i mogą różnić się od ilości rzeczywistych w zależności od zastosowanych rozwiązań materiałowych oraz przyjętych wykonania robót. Przed zamówieniem materiałów ilości określone w zestawieniu materiałów należy każdorazowo zweryfikować na budowie. Kosztorys (przedmiar) należy rozpatrywać łącznie z dokumentację projektową. Spis katalogów Symbol Nazwa katalogu, Wydanie KNNR 1 Roboty ziemne (Załącznik nr 1. MRRiB ) KNNR 2 Konstrukcje budowlane budownictwa ogólnego (Załącznik nr 1 MRRiB ) KNR 223 Terenowe urządzenia sportowe strona nr: 2

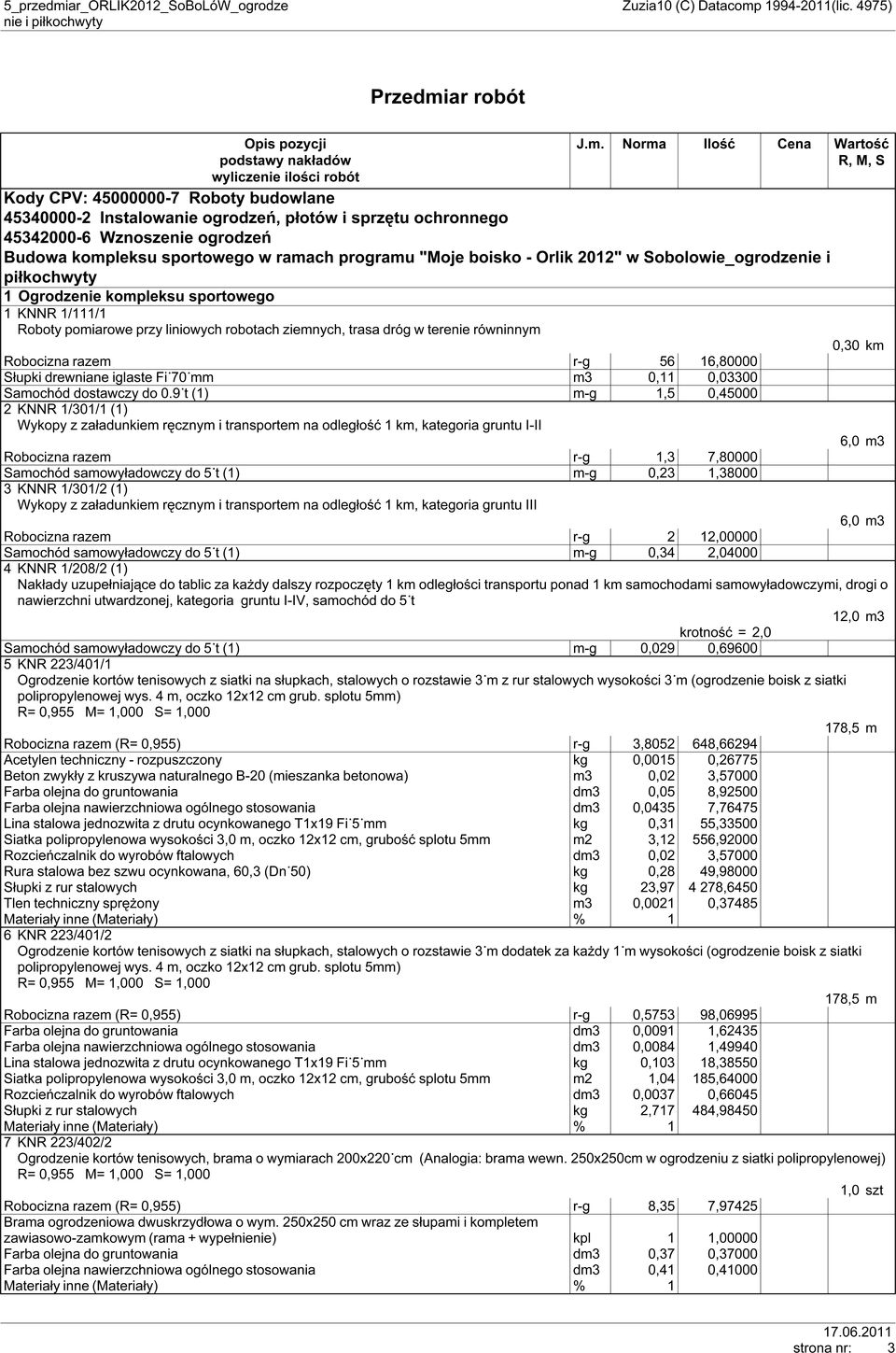

3 Przedmiar robót Opis pozycji podstawy nakładów J.m. Norma Ilość Cena Wartość R, M, S wyliczenie ilości robót Kody CPV: Roboty budowlane Instalowanie ogrodzeń, płotów i sprzętu ochronnego Wznoszenie ogrodzeń Budowa kompleksu sportowego w ramach programu "Moje boisko - Orlik 2012" w Sobolowie_ogrodzenie i piłkochwyty 1 Ogrodzenie kompleksu sportowego 1 KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym 0,30 km Robocizna razem r-g 56 16,80000 Słupki drewniane iglaste Fi 70 mm m3 0,11 0,03300 Samochód dostawczy do 0.9 t (1) m-g 1,5 0, KNNR 1/301/1 (1) Wykopy z załadunkiem ręcznym i transportem na odległość 1 km, kategoria gruntu I-II 6,0 m3 Robocizna razem r-g 1,3 7,80000 Samochód samowyładowczy do 5 t (1) m-g 0,23 1, KNNR 1/301/2 (1) Wykopy z załadunkiem ręcznym i transportem na odległość 1 km, kategoria gruntu III 6,0 m3 Robocizna razem r-g 2 12,00000 Samochód samowyładowczy do 5 t (1) m-g 0,34 2, KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t 12,0 m3 krotność = 2,0 Samochód samowyładowczy do 5 t (1) m-g 0,029 0, KNR 223/401/1 Ogrodzenie kortów tenisowych z siatki na słupkach, stalowych o rozstawie 3 m z rur stalowych wysokości 3 m (ogrodzenie boisk z siatki polipropylenowej wys. 4 m, oczko 12x12 cm grub. splotu 5mm) 178,5 m Robocizna razem (R= 0,955) r-g 3, ,66294 Acetylen techniczny - rozpuszczony kg 0,0015 0,26775 Beton zwykły z kruszywa naturalnego B-20 (mieszanka betonowa) m3 0,02 3,57000 Farba olejna do gruntowania dm3 0,05 8,92500 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,0435 7,76475 Lina stalowa jednozwita z drutu ocynkowanego T1x19 Fi 5 mm kg 0,31 55,33500 Siatka polipropylenowa wysokości 3,0 m, oczko 12x12 cm, grubość splotu 5mm m2 3,12 556,92000 Rozcieńczalnik do wyrobów ftalowych dm3 0,02 3,57000 Rura stalowa bez szwu ocynkowana, 60,3 (Dn 50) kg 0,28 49,98000 Słupki z rur stalowych kg 23, ,6450 Tlen techniczny sprężony m3 0,0021 0, KNR 223/401/2 Ogrodzenie kortów tenisowych z siatki na słupkach, stalowych o rozstawie 3 m dodatek za każdy 1 m wysokości (ogrodzenie boisk z siatki polipropylenowej wys. 4 m, oczko 12x12 cm grub. splotu 5mm) 178,5 m Robocizna razem (R= 0,955) r-g 0, ,06995 Farba olejna do gruntowania dm3 0,0091 1,62435 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,0084 1,49940 Lina stalowa jednozwita z drutu ocynkowanego T1x19 Fi 5 mm kg 0,103 18,38550 Siatka polipropylenowa wysokości 3,0 m, oczko 12x12 cm, grubość splotu 5mm m2 1,04 185,64000 Rozcieńczalnik do wyrobów ftalowych dm3 0,0037 0,66045 Słupki z rur stalowych kg 2, , KNR 223/402/2 Ogrodzenie kortów tenisowych, brama o wymiarach 200x220 cm (Analogia: brama wewn. 250x250cm w ogrodzeniu z siatki polipropylenowej) Robocizna razem (R= 0,955) r-g 8,35 7,97425 Brama ogrodzeniowa dwuskrzydłowa o wym. 250x250 cm wraz ze słupami i kompletem zawiasowo-zamkowym (rama + wypełnienie) kpl 1 1,00000 Farba olejna do gruntowania dm3 0,37 0,37000 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,41 0,41000 strona nr: 3

4 Opis pozycji podstawy nakładów J.m. Norma Ilość Cena Wartość R, M, S wyliczenie ilości robót 8 KNR 223/402/3 Ogrodzenie kortów tenisowych, furtka o wymiarach 100x200 cm w środku przęsła (Analogia: furtka 100x250cm w ogrodzeniu boiska piłki nożnej) Robocizna razem (R= 0,955) r-g 6,49 6,19795 Furtka o wym. 100x250 cm ze słupami oraz kompletem zawiasowo-zamkowym kpl 1 1,00000 Farba olejna do gruntowania dm3 0,29 0,29000 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,2 0, KNR 223/401/1 Ogrodzenie kortów tenisowych z siatki na słupkach, stalowych o rozstawie 3 m z rur stalowych wysokości 3 m (ogrodzenie wys. 4 m z siatki stalowej powlekanejna słupkach) 113,7 m Robocizna razem (R= 0,955) r-g 3, ,18194 Siatka pleciona z zagiętymi końcówkami, ocynk. powlekana PVC, oczko 50x50mm w kształcie rombu, Fi 2.8 mm wys. 4,0 m m2 3,12 354,74400 Acetylen techniczny - rozpuszczony kg 0,0015 0,17055 Beton zwykły z kruszywa naturalnego B-20 (mieszanka betonowa) m3 0,02 2,27400 Farba olejna do gruntowania dm3 0,05 5,68500 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,0435 4,94595 Lina stalowa jednozwita z drutu ocynkowanego T1x19 Fi 5 mm kg 0,31 35,24700 Rozcieńczalnik dm3 0,02 2,27400 Rura stalowa bez szwu ocynkowana, 60,3 (Dn 50) kg 0,28 31,83600 Słupki z rur stalowych kg 23, ,3890 Tlen techniczny sprężony m3 0,0021 0, KNR 223/401/2 Ogrodzenie kortów tenisowych z siatki na słupkach, stalowych o rozstawie 3 m dodatek za każdy 1 m wysokości 113,7 m Robocizna razem (R= 0,955) r-g 0, ,46808 Siatka pleciona z zagiętymi końcówkami, ocynk. powlekana PVC, oczko 50x50mm w kształcie rombu, Fi 2.8 mm wys. 4,0 m m2 1,04 118,24800 Farba olejna do gruntowania dm3 0,0091 1,03467 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,0084 0,95508 Lina stalowa jednozwita z drutu ocynkowanego T1x19 Fi 5 mm kg 0,103 11,71110 Rozcieńczalnik dm3 0,0037 0,42069 Słupki z rur stalowych kg 2, , KNR 223/402/2 Ogrodzenie kortów tenisowych, brama o wymiarach 200x220 cm (Analogia: brama 250x250 cm w ogrodzeniu z siatki stalowej powlekanej Robocizna razem (R= 0,955) r-g 8,35 7,97425 Brama ogrodzeniowa dwuskrzydłowa o wym. 250x250 cm wraz ze słupami i kompletem zawiasowo-zamkowym (rama + wypełnienie) kpl 1 1,00000 Farba olejna do gruntowania dm3 0,37 0,37000 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,41 0, KNR 223/402/3 Ogrodzenie kortów tenisowych, furtka o wymiarach 100x200 cm w środku przęsła (Analogia: furtka 100x250cm w ogrodzeniu z siatki stalowej powlekanej) Robocizna razem (R= 0,955) r-g 6,49 6,19795 Furtka o wym. 100x250 cm ze słupami oraz kompletem zawiasowo-zamkowym kpl 1 1,00000 Farba olejna do gruntowania dm3 0,29 0,29000 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,2 0, Piłkochwyty na stopach 13 KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym 0,05 km Robocizna razem r-g 56 2,80000 Słupki drewniane iglaste Fi 70 mm m3 0,11 0,00550 Samochód dostawczy do 0.9 t (1) m-g 1,5 0, KNNR 1/202/2 Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, koparka 0,15 m3, kategoria gruntu III 16,6 m3 Robocizna razem r-g 0,218 3,61880 Koparka jednonaczyniowa kołowa 0.15 m3 (1) m-g 0,104 1,72640 Samochód samowyładowczy do 5 t (1) m-g 0,312 5,17920 strona nr: 4

5 Opis pozycji podstawy nakładów J.m. Norma Ilość Cena Wartość R, M, S wyliczenie ilości robót 15 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t 16,6 m3 krotność = 2,0 Samochód samowyładowczy do 5 t (1) m-g 0,029 0, KNNR 2/101/2 Deskowanie tradycyjne konstrukcji monolitycznych betonowych lub żelbetowych, stopy i płyty fundamentowe 41,6 m2 Robocizna razem r-g 1,14 47,42400 Deski iglaste obrzynane klasa III, grubości 25 mm m3 0,002 0,08320 Deski iglaste obrzynane klasa III, grubości 38 mm m3 0,002 0,08320 Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0,001 0,04160 Materiały inne (Materiały) % 4,2 17 KNNR 2/106/2 Betonowanie konstrukcji niezbrojonych w deskowaniu tradycyjnym, stopy i płyty fundamentowe 16,6 m3 Robocizna razem r-g 2,1 34,86000 Beton zwykły z kruszywa naturalnego B-20 (mieszanka betonowa) m3 1,015 16,84900,5 18 KNR 223/401/1 Ogrodzenie kortów tenisowych z siatki na słupkach, stalowych o rozstawie 3 m z rur stalowych wysokości 3 m (PIŁKOCHWYT wys. 6m z siatki polietylenowej oczko 4,5x4,5 cm gr. splotu 3mm) 54,0 m Robocizna razem (R= 0,955) r-g 3, ,23416 Acetylen techniczny - rozpuszczony kg 0,0015 0,08100 Beton zwykły z kruszywa naturalnego B-20 (mieszanka betonowa) m3 0,02 1,08000 Farba olejna do gruntowania dm3 0,05 2,70000 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,0435 2,34900 Lina stalowa jednozwita z drutu ocynkowanego T1x19 Fi 5 mm kg 0,31 16,74000 Siatka polipropylenowa wysokości 3,0 m, oczko 4,5x4,5 cm, grubość splotu 3mm m2 3,12 168,48000 Rozcieńczalnik do wyrobów ftalowych dm3 0,02 1,08000 Rura stalowa bez szwu ocynkowana, 60,3 (Dn 50) kg 0,28 15,12000 Słupki z rur stalowych kg 23, ,3800 Tlen techniczny sprężony m3 0,0021 0, KNR 223/401/2 Ogrodzenie kortów tenisowych z siatki na słupkach, stalowych o rozstawie 3 m dodatek za każdy 1 m wysokości 54,0 m krotność = 3,0 Robocizna razem (R= 0,955) r-g 0, ,00467 Farba olejna do gruntowania dm3 0,0091 1,47420 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,0084 1,36080 Lina stalowa jednozwita z drutu ocynkowanego T1x19 Fi 5 mm kg 0,103 16,68600 Siatka polipropylenowa wysokości 3,0 m, oczko 4,5x4,5 cm, grubość splotu 3mm m2 3,12 505,44000 Rozcieńczalnik dm3 0,0037 0,59940 Słupki z rur stalowych kg 2, ,15400 Tabela elementów scalonych Nazwa elementu Wartość z narzutami 1 Ogrodzenie kompleksu sportowego (1-12) 2 Piłkochwyty na stopach (13-19) strona nr: 5

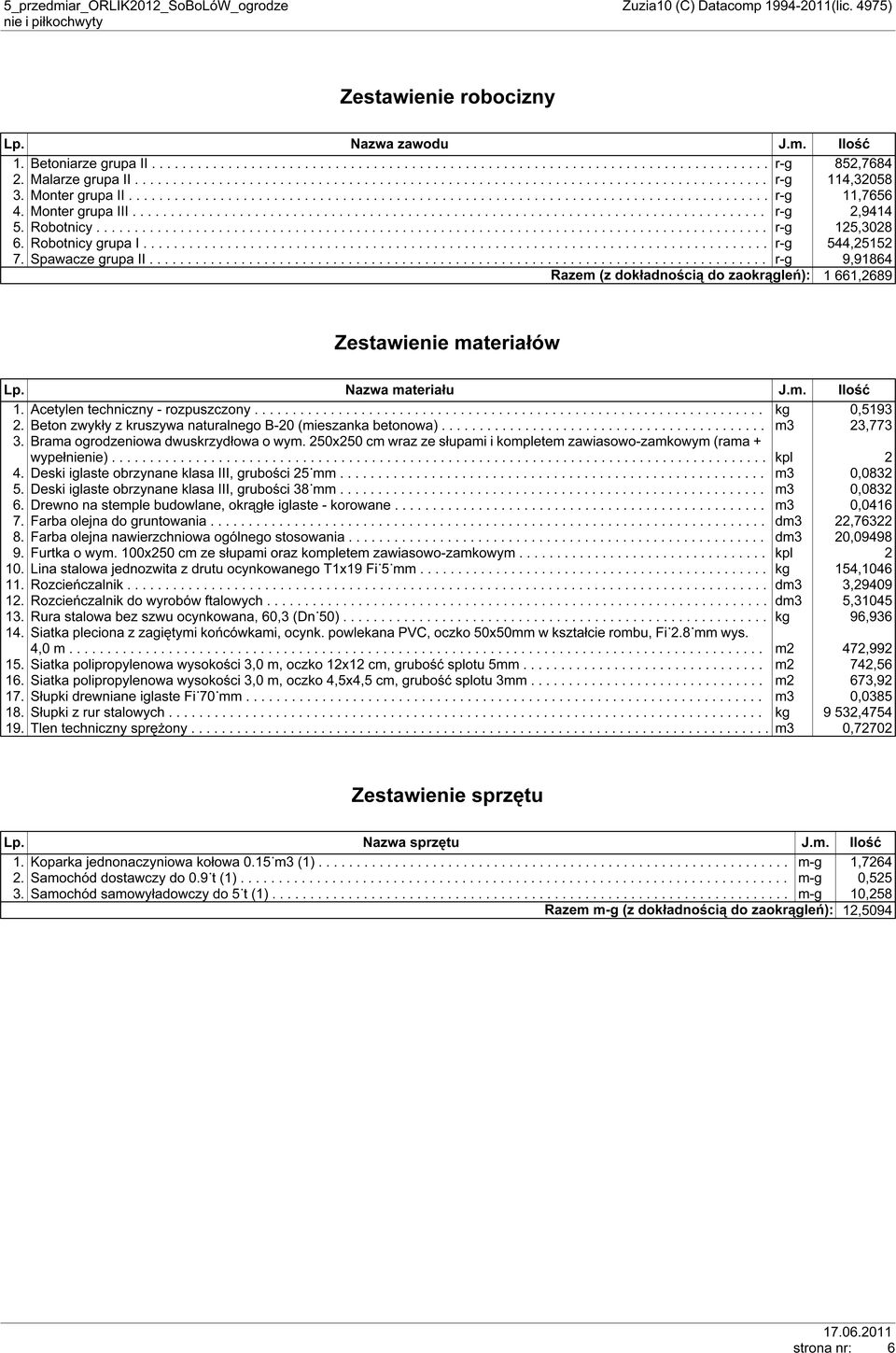

6 Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość 1. Betoniarze grupa II Malarze grupa II Monter grupa..... II Monter grupa..... III Robotnicy Robotnicy grupa..... I Spawacze grupa II r-g 852,7684 r-g 114,32058 r-g 11,7656 r-g 2,9414 r-g 125,3028 r-g 544,25152 r-g 9, Razem (z dokładnością do zaokrągleń): 1 661,2689 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Acetylen techniczny - rozpuszczony Beton..... zwykły z. kruszywa naturalnego B (mieszanka betonowa) kg 0,5193 m3 23, Brama..... ogrodzeniowa dwuskrzydłowa o. wym x cm... wraz.... ze... słupami i. kompletem zawiasowo-zamkowym (rama + wypełnienie) Deski..... iglaste..... obrzynane klasa..... III,. grubości 25 mm Deski..... iglaste..... obrzynane klasa..... III,.. grubości mm Drewno na... stemple budowlane, okrągłe iglaste korowane Farba..... olejna..... do... gruntowania Farba..... olejna..... nawierzchniowa ogólnego stosowania Furtka..... o.. wym x cm... ze.. słupami oraz.... kompletem zawiasowo-zamkowym Lina... stalowa jednozwita z.. drutu.... ocynkowanego T1x Fi 5 mm Rozcieńczalnik Rozcieńczalnik do... wyrobów ftalowych Rura.... stalowa bez... szwu..... ocynkowana, ,3....(Dn 50) kpl 2 m3 0,0832 m3 0,0832 m3 0,0416 dm3 22,76322 dm3 20,09498 kpl 2 kg 154,1046 dm3 3,29409 dm3 5,31045 kg 96, Siatka..... pleciona z.. zagiętymi końcówkami, ocynk powlekana PVC,..... oczko... 50x50mm w kształcie rombu, Fi 2.8 mm wys. 4,0 m Siatka..... polipropylenowa wysokości. 3,0 m, oczko 12x12 cm, grubość splotu 5mm Siatka..... polipropylenowa wysokości ,0... m,... oczko ,5x4, cm,... grubość splotu mm Słupki..... drewniane iglaste Fi 70 mm Słupki..... z. rur... stalowych Tlen.... techniczny sprężony m2 472,992 m2 742,56 m2 673,92 m3 0,0385 kg 9 532,4754 m3 0, Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Koparka jednonaczyniowa kołowa 0.15 m3 (1) Samochód dostawczy do t....(1) Samochód samowyładowczy do... 5 t.. (1) m-g 1,7264 m-g 0,525 m-g 10, Razem m-g (z dokładnością do zaokrągleń): 12,5094 strona nr: 6
