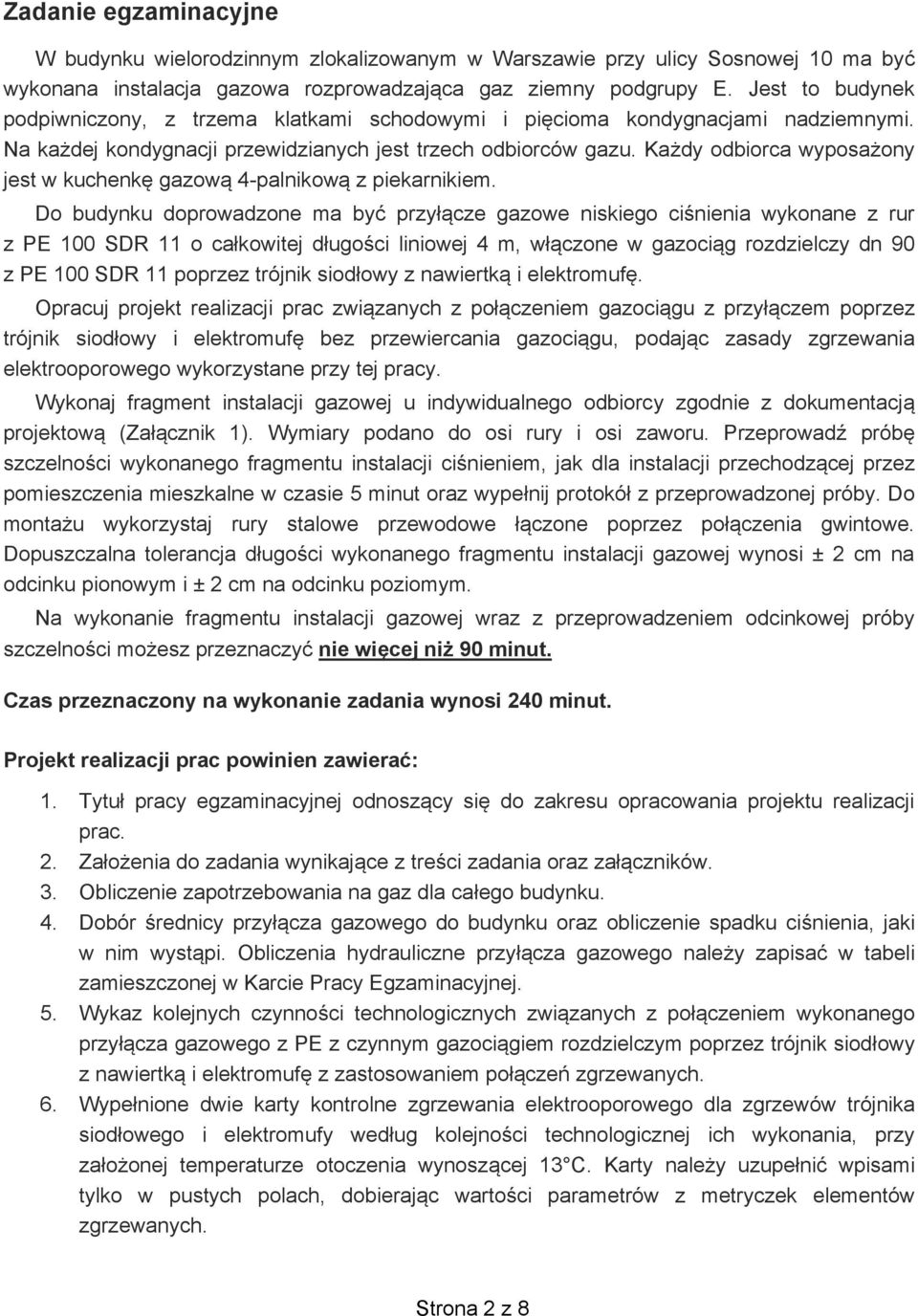

2 Zadanie egzaminacyjne W budynku wielorodzinnym zlokalizowanym w Warszawie przy ulicy Sosnowej 10 ma by wykonana instalacja gazowa rozprowadzaj ca gaz ziemny podgrupy E. Jest to budynek podpiwniczony, z trzema klatkami schodowymi i pi cioma kondygnacjami nadziemnymi. Na ka dej kondygnacji przewidzianych jest trzech odbiorców gazu. Ka dy odbiorca wyposa ony jest w kuchenk gazow 4-palnikow z piekarnikiem. Do budynku doprowadzone ma by przy cze gazowe niskiego ci nienia wykonane z rur z PE 100 SDR 11 o ca kowitej d ugo ci liniowej 4 m, w czone w gazoci g rozdzielczy dn 90 z PE 100 SDR 11 poprzez trójnik siod owy z nawiertk i elektromuf. Opracuj projekt realizacji prac zwi zanych z po czeniem gazoci gu z przy czem poprzez trójnik siod owy i elektromuf bez przewiercania gazoci gu, podaj c zasady zgrzewania elektrooporowego wykorzystane przy tej pracy. Wykonaj fragment instalacji gazowej u indywidualnego odbiorcy zgodnie z dokumentacj projektow (Za cznik 1). Wymiary podano do osi rury i osi zaworu. Przeprowad prób szczelno ci wykonanego fragmentu instalacji ci nieniem, jak dla instalacji przechodz cej przez pomieszczenia mieszkalne w czasie 5 minut oraz wype nij protokó z przeprowadzonej próby. Do monta u wykorzystaj rury stalowe przewodowe czone poprzez po czenia gwintowe. Dopuszczalna tolerancja d ugo ci wykonanego fragmentu instalacji gazowej wynosi ± 2 cm na odcinku pionowym i ± 2 cm na odcinku poziomym. Na wykonanie fragmentu instalacji gazowej wraz z przeprowadzeniem odcinkowej próby szczelno ci mo esz przeznaczy nie wi cej ni 90 minut. Czas przeznaczony na wykonanie zadania wynosi 240 minut. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej odnosz cy si do zakresu opracowania projektu realizacji prac. 2. Za o enia do zadania wynikaj ce z tre ci zadania oraz za czników. 3. Obliczenie zapotrzebowania na gaz dla ca ego budynku. 4. Dobór rednicy przy cza gazowego do budynku oraz obliczenie spadku ci nienia, jaki w nim wyst pi. Obliczenia hydrauliczne przy cza gazowego nale y zapisa w tabeli zamieszczonej w Karcie Pracy Egzaminacyjnej. 5. Wykaz kolejnych czynno ci technologicznych zwi zanych z po czeniem wykonanego przy cza gazowego z PE z czynnym gazoci giem rozdzielczym poprzez trójnik siod owy z nawiertk i elektromuf z zastosowaniem po cze zgrzewanych. 6. Wype nione dwie karty kontrolne zgrzewania elektrooporowego dla zgrzewów trójnika siod owego i elektromufy wed ug kolejno ci technologicznej ich wykonania, przy za o onej temperaturze otoczenia wynosz cej 13 C. Karty nale y uzupe ni wpisami tylko w pustych polach, dobieraj c warto ci parametrów z metryczek elementów zgrzewanych. Strona 2 z 8

3 7. Okre lenie minimalnego czasu oraz minimalnego ci nienia próby szczelno ci dla przy cza gazowego przy za o eniu, e przy cze mo e by przekwalifikowane na ci nienie rednie. 8. Wype niony protokó z próby szczelno ci zmontowanego fragmentu instalacji gazowej wykonanego zgodnie z dokumentacj przedstawion w Za czniku 1. Do wykonania zadania wykorzystaj: Szkic aksonometryczny przebiegu przewodów instalacji gazowej budynku u indywidualnego odbiorcy... Za cznik 1. Tabela zu ycia gazu przez wybrane urz dzenia gazowe u ytku domowego w zale no ci od podgrupy gazu ziemnego w warunkach normalnych (t = 0 C, p = 1013 hpa)... Za cznik 2. Wspó czynniki jednoczesno ci dzia ania urz dze gazowych w zespo ach budynków wielorodzinnych... Za cznik 3. Nomogram do wst pnego doboru rednic przewodów gazoci gów i przy czy gazowych... Za cznik 4. Nomogram do oblicze gazoci gów i przy czy gazowych niskiego ci nienia z PE SDR Za cznik 5. oraz zamieszczone w KARCIE PRACY EGZAMINACYJNEJ: Tabela obliczeniowa dla przy cza gazowego Metryczki elementów zgrzewanych Karty kontrolne zgrzewów elektrooporowych (2 szt.) Protokó próby szczelno ci instalacji gazowej UWAGA: Wykonuj c odcinkow prób szczelno ci, przed jej zako czeniem, zg o Przewodnicz cemu Zespo u Nadzoruj cego Etap Praktyczny, e mo na wykona dokumentacj fotograficzn z jej przebiegu. Strona 3 z 8

4 Za cznik 1. Szkic aksonometryczny przebiegu przewodów instalacji gazowej w budynku u indywidualnego odbiorcy Wymiary podano w cm Strona 4 z 8

5 Za cznik 2. Tabela zu ycia gazu przez wybrane urz dzenia gazowe u ytku domowego w zale no ci od podgrupy gazu ziemnego w warunkach normalnych (t = 0 C, p = 1013 hpa) Strona 5 z 8

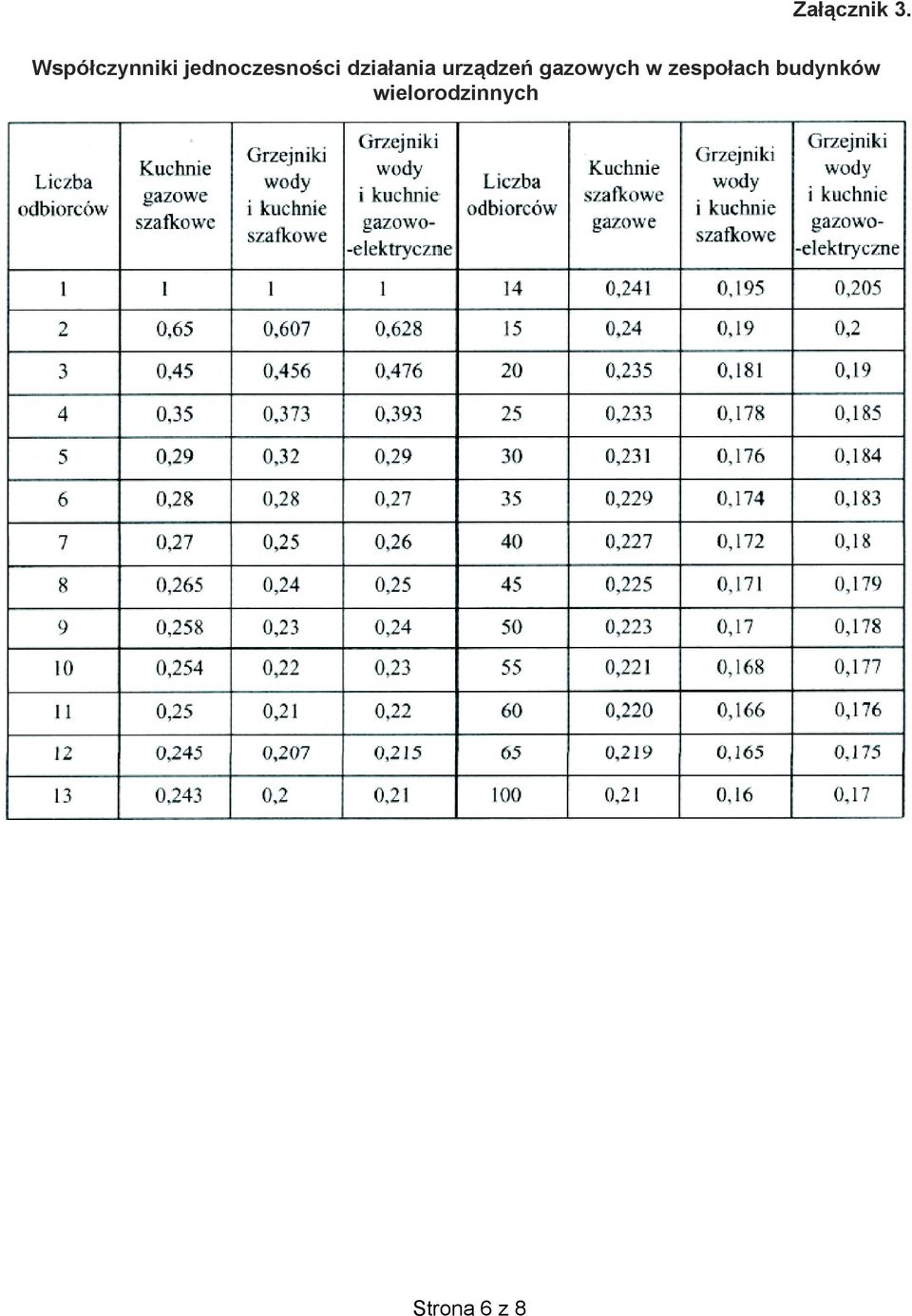

6 Za cznik 3. Wspó czynniki jednoczesno ci dzia ania urz dze gazowych w zespo ach budynków wielorodzinnych Strona 6 z 8

7 ZaŽ>cznik 4. Nomogram do wstcpnego doboru Wrednic przewodów gazoci>gów i przyž>czy gazowych Strona 7 z 8

8 Za cznik 5. Nomogramy do oblicze gazoci gów i przy czy gazowych niskiego ci nienia z PE SDR11 Strona 8 z 8
