1 Głowice obrotowe VDR-S AV 1 Głowice obrotowe VDR-S AV AL-NET Sp. z o.o. Informacje zawarte w niniejszej instrukcji są aktualne w momencie jej publikacji. Firma AL-NET Sp. z o.o. zastrzega sobie prawo do dokonywania zmian związanych z rozwojem oprogramowania bez wcześniejszego uprzedzenia użytkowników. Niniejsza instrukcja opisuje tylko aplikację serwera systemu VideoDR-S

2 Głowice obrotowe VDR-S AV 2 Spis treści 1. Instalowanie karty rozszerzeń Konfiguracja programu VDR-S do pracy z głowicami obrotowymi Ustawienia parametrów i protokołów głowic obrotowych Ustawienia parametrów kamer Dodawanie protokołu Testowanie protokołu...8

3 Głowice obrotowe VDR-S AV 3 1. Instalowanie karty rozszerzeń Pierwszą czynnością przy konfigurowaniu systemu VDR-S AV do współpracy z głowicami obrotowymi jest prawidłowe zamontowanie rozszerzenia typu ConExt wewnątrz obudowy komputera w miejscu montowania kart PCI. Po umieszczeniu rozszerzenia należy je połączyć z kartą przechwytywania obrazu video oraz z portem COM. Taśma łącząca rozszerzenie z kartą przechwytywania obrazu Do głowicy Sterowanie głowicą Do portu COM na płycie głównej

4 Głowice obrotowe VDR-S AV 4 Po poprawnym zamontowaniu urządzeń, można przystąpić do konfigurowania systemu VDR-S AV. UWAGA Jeśli posiadamy już uruchomiony i skonfigurowany system VDR-S AV należy skasować konfiguracje sprzętową i ponownie uruchomić video serwer wskazując typ posiadanego rozszerzenia. Kasowanie konfiguracji dokonujemy w panelu konfiguracja programu, zakładka systemowe 2. Konfiguracja programu VDR-S do pracy z głowicami obrotowymi 2.1 Ustawienia parametrów i protokołów głowic obrotowych W programie video serwera wchodzimy w panel Konfiguracja głowic obrotowych, zakładka Ustawienia.

5 Głowice obrotowe VDR-S AV 5 Wykonujemy poszczególne czynności: 1. uaktywniamy przycisk 'Włącz' w części Sterowanie; 2. przyporządkowujemy odpowiedni dla naszej głowicy protokół do portu COM: a. wybrać numer portu COM, do którego podpięte jest rozszerzenie b. wcisnąć przycisk 'Ustaw protokół' c. z listy rozwijanej wybrać protokół obsługujący daną głowicę 3. ustawić komendy sterowania dla głowicy (opcjonalnie) a. wcisnąć przycisk 'Dodaj komendę' b. wybrać nazwę komendy z listy c. jeśli w nawiasach przy nazwie komendy widoczny jest zakres parametru w pole 'Parametr' wpisać ręcznie lub ustawić suwakiem wartość tego parametru d. dwukrotnie kliknąć na pole 'Akcja' i wybrać: dla klawiatury wcisnąć klawisz lub klawisze, które mają spowodować wykonanie określonej komendy dla myszy i joysticka pola te są przypisane na stałe do funkcji Zakładka Parametry odpowiada za konfiguracje protokołów zaimplementowanych w systemie. Za jej pomocą możemy testować protokół, zmieniać adresy komend. Protokoły umieszczone w systemie VDR-S AV są zalecane przez producentów. Jeśli nie istnieje taka potrzeba zaleca się nie zmieniać ich parametrów. Więcej na temat testowania protokołu oraz zmiany jego parametrów w dziale Dodawanie protokołu. 2.2 Ustawienia parametrów kamer Po przejściu przez etap konfiguracji głowic obrotowych przystępujemy do ustawień kamer. W tym celu wchodzimy w panel Konfiguracja kamer. Wybieramy kamere, która jest głowicą a następnie przechodzimy na zakładkę głowica. Aktywujemy przycisk Głowica aktywna. W polu adres głowicy wpisujemy adres, który został ustawiony sprzętowo np. za pomocą zworek na głowicy. Należy uważać przy tym jaki adres przyporządkowuje danemu ustawieniu (dokumentacja techniczna głowicy) gdyż czasem ustawienie na pozycję '1' może oznaczać numer adresowy '0' a nie jak można

6 Głowice obrotowe VDR-S AV 6 byłoby przypuszczać '1' (np. protokół Pelco D). W polu Protokół wybieramy port COM, do którego podpięte jest sterowanie głowicy ( jeśli wcześniej ustawiliśmy protokół na karcie 'Ustawienia' panelu 'Ustawienia głowic' jego nazwa będzie widoczna przy nazwie wybranego portu ). Istnieje możliwość automatycznej pracy głowicy. Będzie się ona wówczas przełączać pomiędzy ustawionymi uprzednio pozycjami. Aby uaktywnić tą opcję wciskamy przycisk AutoPan. W celu ustawienia tych pozycji należy: 1. sprawdzić w dokumentacji technicznej do głowicy czy protokół obsługuje zapis i wywoływanie pozycji (presetów) 2. jeśli tak należy sprawdzić czy te komendy są wpisane na pozycjach 'Save preset' i 'Recall preset' w kolumnie 'Komenda' listy 'Komendy' karty 'Protokoły' panelu 'Ustawienia głowic' ( ewentualnie wypełnić te pola ); 3. na karcie 'Głowica' panelu 'Konfiguracja Kamery' u dołu widoczne jest 16 kontrolek określających numer pozycji. Aby przełączyć się na kolejne 16 pozycji wybieramy z pola wyboru kolejne krotności (1-8) co daje łączną liczbę 128 pozycji. 4. ustawiamy głowicę na wybraną pozycję

7 Głowice obrotowe VDR-S AV 7 5. wciskamy przycisk z numerkiem pozycji co spowoduje zapis tej pozycji. Operację tą wykonujemy tyle razy ile chcemy zapisać nowych pozycji 6. po zapisie danej pozycji wybieramy czy chcemy aby dana pozycja była wyświetlana w trybie automatycznym Na górze karty po prawej stronie widoczne są dwa pola określające parametry czasowe działania funkcji AutoPan. Pierwsza z nich określa po jakim czasie od ręcznego wywołania ostatniej komendy ( np. z klawiatury ) AutoPan ma zacząć działać. Druga określa czas na jaki zatrzymywać się będzie głowica na określonej pozycji. Wartości obu parametrów podane są w sekundach. 3. Dodawanie protokołu W celu dodania protokołu do systemu VDR-S AV przechodzimy od panelu Konfiguracja głowic. Następnie wciskamy przycisk 'Dodaj' pod listą protokołów. W polu nazwa listy parametrów pokaże się nazwa 'NEW', którą zmieniamy na nazwę protokołu. Pozostałe parametry wpisujemy według dokumentu opisującego dany protokół. Są to: 1. prędkość przesyłu - pole wyboru z kilku prędkości 2. bit parzystości 3. bajt adresu - ( liczony od 1 ) określa, na którym polu w komendzie znajduje się pole adresu głowicy; gdy protokół stanowi, że adres jest rozpisany na dwóch bajtach podajemy numer młodszego 4. suma kontrolna - pole wyboru określające sposób wyliczania sum kontrolnych dla rozkazów głowicy 5. parametr sumy kontrolnej - pole określające wartość liczby wstawionej we wzorze na sumę kontrolną w miejsce 'X' 6. bajty startu i stopu; pola te wypełniamy tylko wówczas gdy w dokumencie jest określone, że bajty te nie są brane pod uwagę przy liczeniu sumy kontrolnej Po wpisaniu parametrów wpisujemy komendy dla głowicy w postaci heksalnej. Dla danej komendy w kolumnie 'Komenda' wpisujemy ciąg bajtów dostarczony w

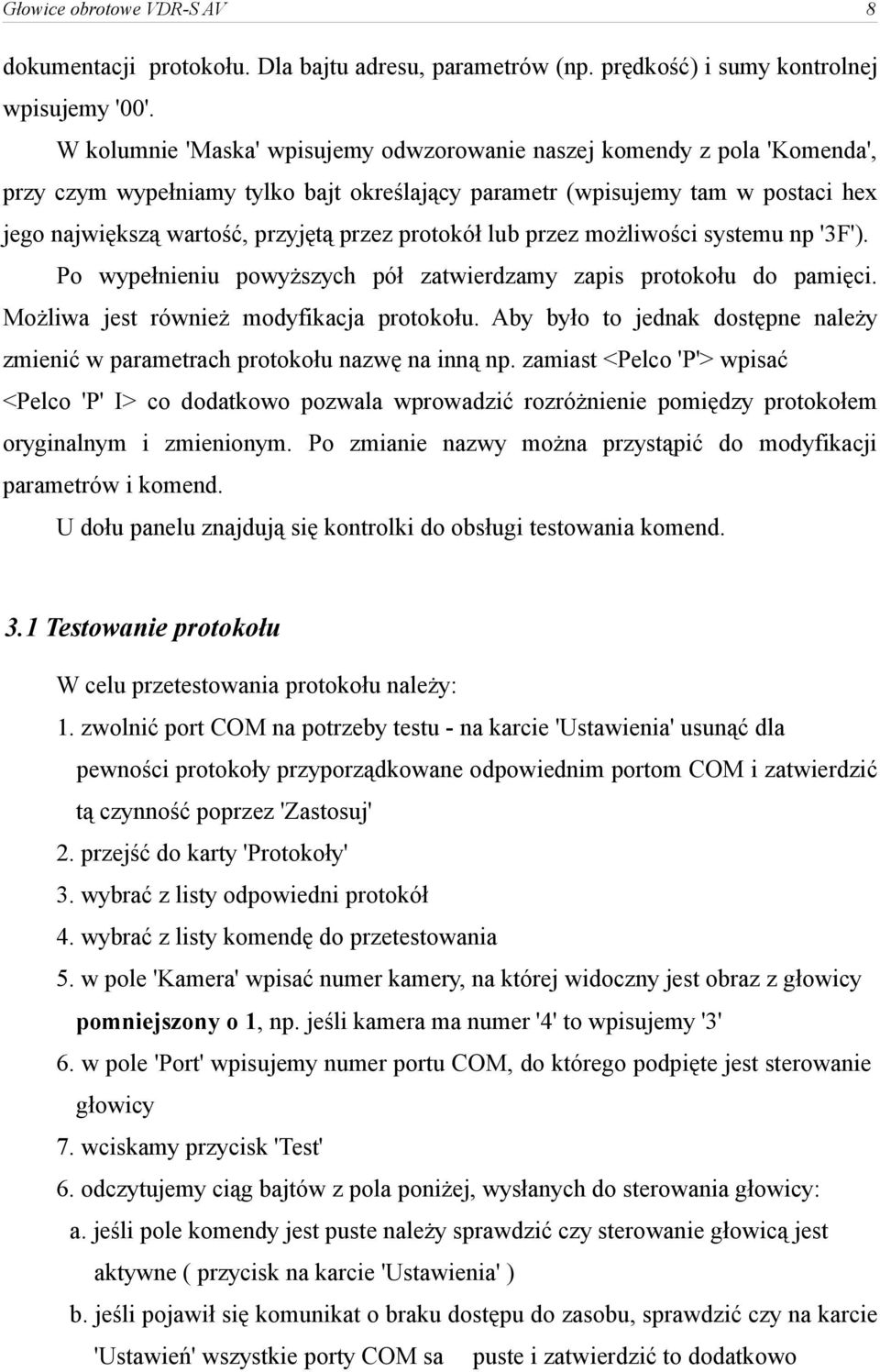

8 Głowice obrotowe VDR-S AV 8 dokumentacji protokołu. Dla bajtu adresu, parametrów (np. prędkość) i sumy kontrolnej wpisujemy '00'. W kolumnie 'Maska' wpisujemy odwzorowanie naszej komendy z pola 'Komenda', przy czym wypełniamy tylko bajt określający parametr (wpisujemy tam w postaci hex jego największą wartość, przyjętą przez protokół lub przez możliwości systemu np '3F'). Po wypełnieniu powyższych pół zatwierdzamy zapis protokołu do pamięci. Możliwa jest również modyfikacja protokołu. Aby było to jednak dostępne należy zmienić w parametrach protokołu nazwę na inną np. zamiast <Pelco 'P'> wpisać <Pelco 'P' I> co dodatkowo pozwala wprowadzić rozróżnienie pomiędzy protokołem oryginalnym i zmienionym. Po zmianie nazwy można przystąpić do modyfikacji parametrów i komend. U dołu panelu znajdują się kontrolki do obsługi testowania komend. 3.1 Testowanie protokołu W celu przetestowania protokołu należy: 1. zwolnić port COM na potrzeby testu - na karcie 'Ustawienia' usunąć dla pewności protokoły przyporządkowane odpowiednim portom COM i zatwierdzić tą czynność poprzez 'Zastosuj' 2. przejść do karty 'Protokoły' 3. wybrać z listy odpowiedni protokół 4. wybrać z listy komendę do przetestowania 5. w pole 'Kamera' wpisać numer kamery, na której widoczny jest obraz z głowicy pomniejszony o 1, np. jeśli kamera ma numer '4' to wpisujemy '3' 6. w pole 'Port' wpisujemy numer portu COM, do którego podpięte jest sterowanie głowicy 7. wciskamy przycisk 'Test' 6. odczytujemy ciąg bajtów z pola poniżej, wysłanych do sterowania głowicy: a. jeśli pole komendy jest puste należy sprawdzić czy sterowanie głowicą jest aktywne ( przycisk na karcie 'Ustawienia' ) b. jeśli pojawił się komunikat o braku dostępu do zasobu, sprawdzić czy na karcie 'Ustawień' wszystkie porty COM sa puste i zatwierdzić to dodatkowo

9 Głowice obrotowe VDR-S AV 9 poprzez 'Zastosuj' c. jeśli pojawił się komunikat o braku zasobu tzn., że został podany nieprawidłowy numer portu. d. jeśli pojawił się ciąg znaków lecz głowica nie reaguje należy sprawdzić w kolejności: czy jest wpisany właściwy numer kamery w polu 'kamera' czy jest wpisany właściwy adres głowicy w polu 'Adres' karty 'Głowice' panelu 'Kamery' czy jest właściwa polaryzacja przewodów sterowania głowicą (przeprowadzić próbę zamiany podłączenia przewodów) Jeśli testy zostały przeprowadzone pomyślnie na karcie ustawień na powrót ustawiamy protokoły na odpowiednich portach COM a następnie zatwierdzamy wszystko poprzez 'Zastosuj' i zamykamy panel. Uwaga! Aby dane zostały zapisane trwale należy zapisać je do rejestru poprzez wybór polecenia 'Zapis konfiguracji' z menu 'Ustawienia'.
