ASMAX ISDN-TA 128 internal Instalacja adaptera w środowisku Windows 98 / ME Asmax Support www.asmax.com.

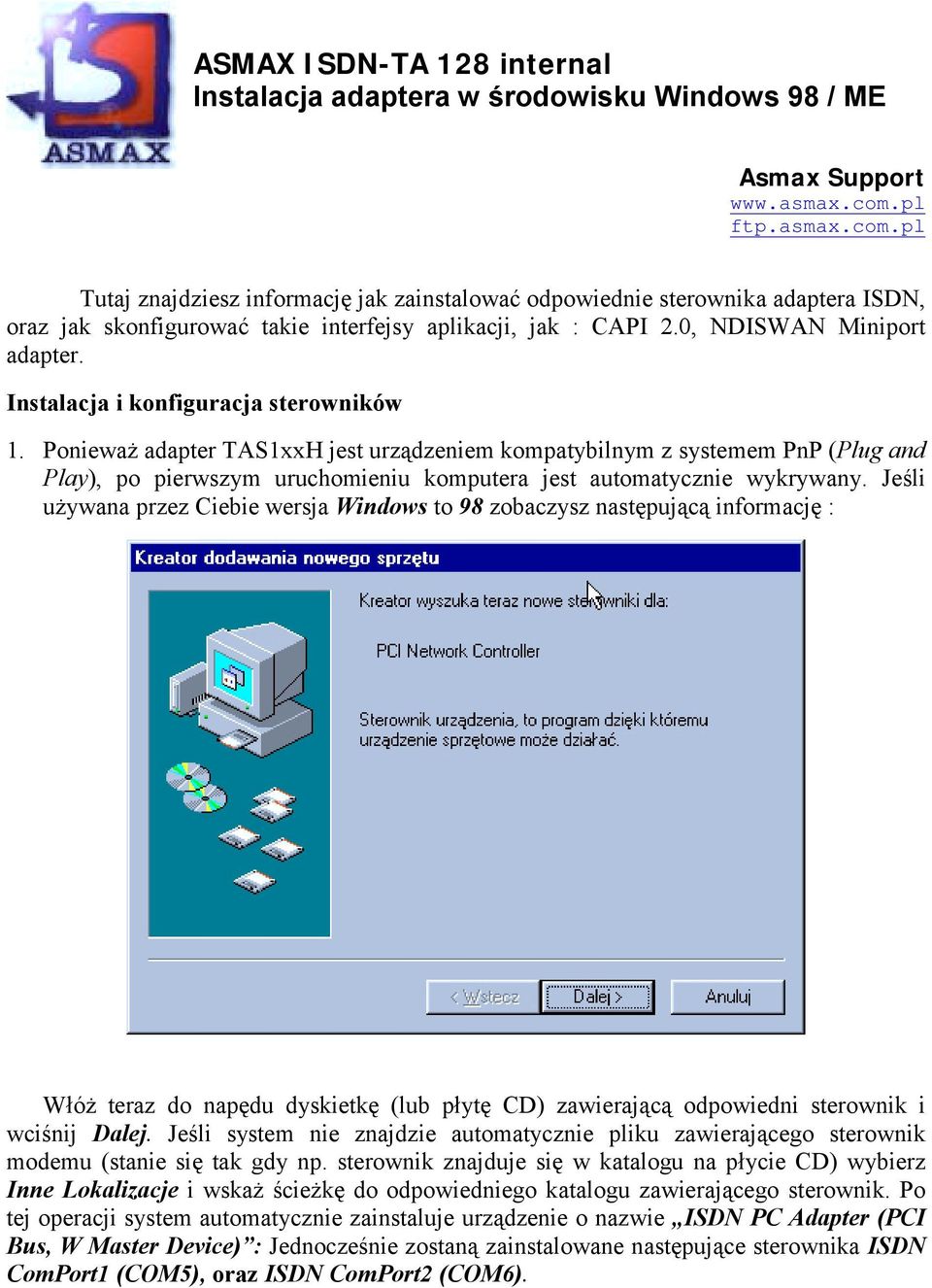

1 ASMAX ISDN-TA 128 internal Instalacja adaptera w środowisku Windows 98 / ME Asmax Support ftp.asmax.com.pl Tutaj znajdziesz informację jak zainstalować odpowiednie sterownika adaptera ISDN, oraz jak skonfigurować takie interfejsy aplikacji, jak : CAPI 2.0, NDISWAN Miniport adapter. Instalacja i konfiguracja sterowników 1. Ponieważ adapter TAS1xxH jest urządzeniem kompatybilnym z systemem PnP (Plug and Play), po pierwszym uruchomieniu komputera jest automatycznie wykrywany. Jeśli używana przez Ciebie wersja Windows to 98 zobaczysz następującą informację : Włóż teraz do napędu dyskietkę (lub płytę CD) zawierającą odpowiedni sterownik i wciśnij Dalej. Jeśli system nie znajdzie automatycznie pliku zawierającego sterownik modemu (stanie się tak gdy np. sterownik znajduje się w katalogu na płycie CD) wybierz Inne Lokalizacje i wskaż ścieżkę do odpowiedniego katalogu zawierającego sterownik. Po tej operacji system automatycznie zainstaluje urządzenie o nazwie ISDN PC Adapter (PCI Bus, W Master Device) : Jednocześnie zostaną zainstalowane następujące sterownika ISDN ComPort1 (COM5), oraz ISDN ComPort2 (COM6).

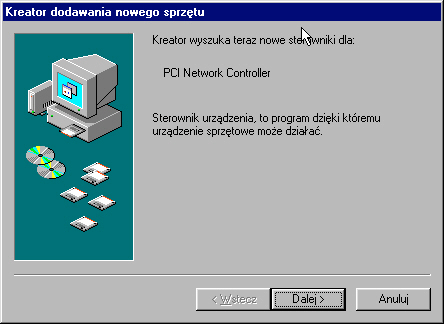

Instalacja i konfiguracja sterowników 1. Ponieważ adapter TAS1xxH jest urządzeniem kompatybilnym z systemem PnP (Plug and Play), po pierwszym uruchomieniu komputera jest automatycznie wykrywany.

$2) Zaznaczamy pole Określona lokalizacja i za pomocą funkcji Przeglądaj wskaż lokalizację sterowników \Drivers$

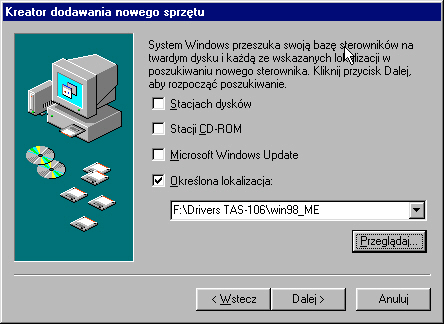

2 1) Wybieramy opcję Wyszukaj najlepszy sterownik dla urządzenia (Zalecane) i naciskamy przycisk Dalej. 2) Zaznaczamy pole Określona lokalizacja i za pomocą funkcji Przeglądaj wskaż lokalizację sterowników \Drivers TAS-106\win98_ME

$funkcji Przeglądaj wskaż lokalizację sterowników \Drivers$

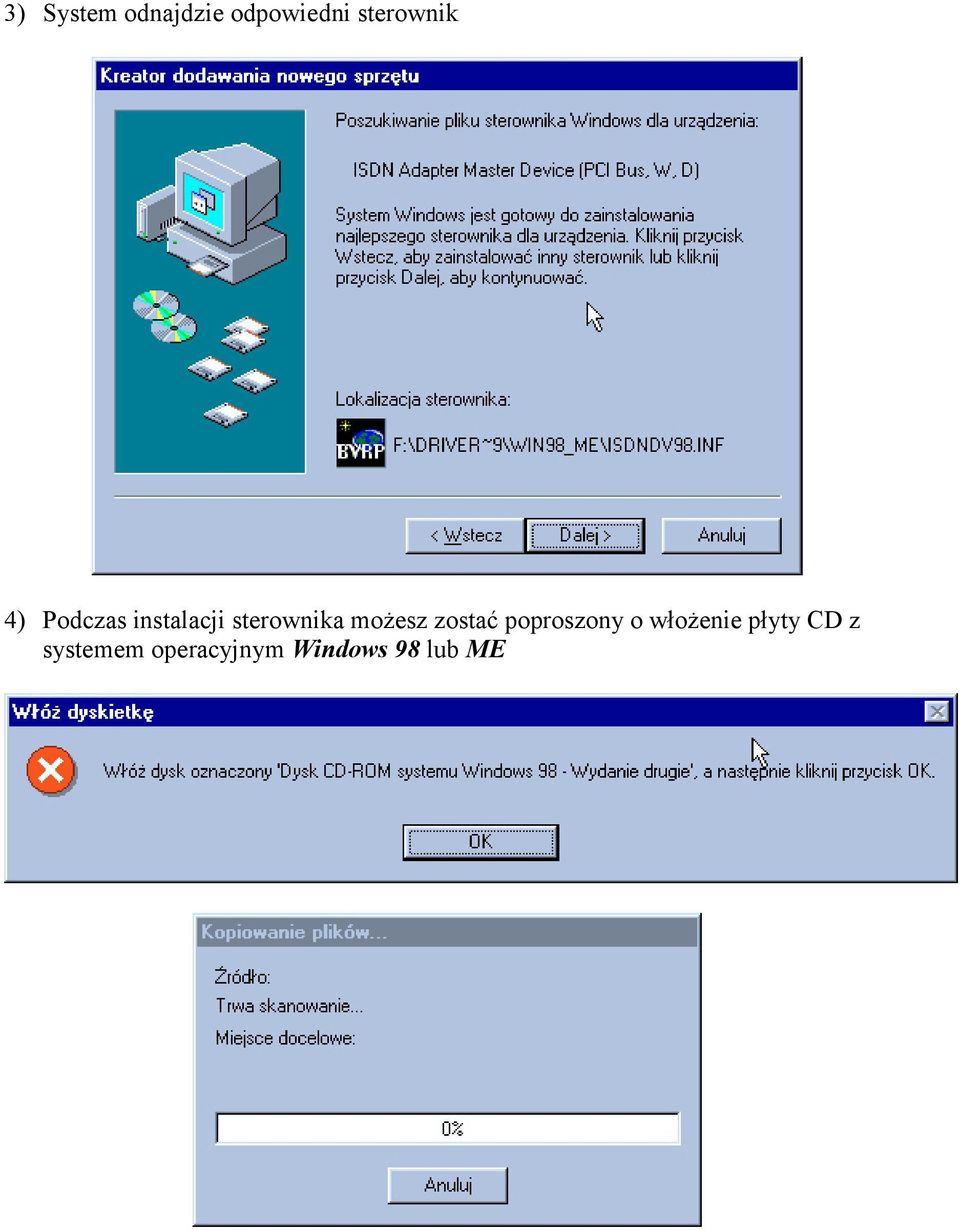

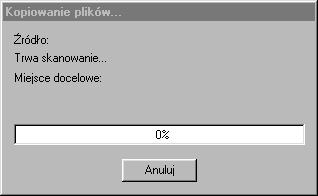

3 3) System odnajdzie odpowiedni sterownik 4) Podczas instalacji sterownika możesz zostać poproszony o włożenie płyty CD z systemem operacyjnym Windows 98 lub ME

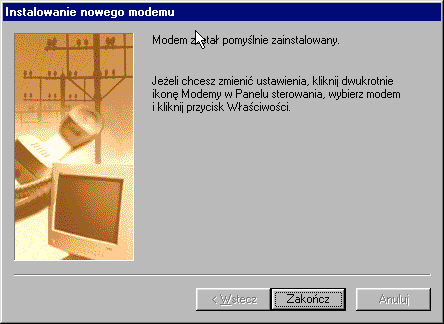

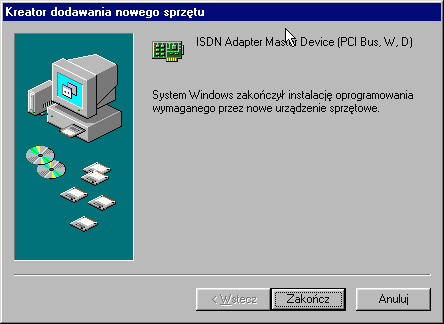

4 5) Naciskamy przycisk Zakończ

Połączenie poprzez kartę NDISWAN miniport (Windows 98 i Windows ME). W Windows 98 / ME sterownik NDISWAN miniport jest instalowany domyślnie, podczas instalacji sterownika karty ISDN.

5 Połączenie poprzez kartę NDISWAN miniport (Windows 98 i Windows ME). W Windows 98 / ME sterownik NDISWAN miniport jest instalowany domyślnie, podczas instalacji sterownika karty ISDN. Postępuj według kroków opisanych poniżej, aby skonfigurować połączenia Dial-Up do połączenia z Internetem za pomocą zainstalowanych miniportów NDISWAN. 1) Kliknij dwukrotnie na ikonie Mój Komputer znajdującej się na pulpicie a następnie Dial-Up Utwórz nowe połączenie. 2) W polu Połącz Używając, możesz wybrać pierwsze urządzenie ISDNDevice-00- Line01. Naciśnij przycisk Dalej. 3) Wprowadź numer telefonu twojego dostawcy usług internetowych (ISP) lub numer telefonu serwera dostępowego odległej sieci LAN. Naciśnij Dalej a następnie Zakończ. 4) Po wykonaniu wszystkich wcześniejszych czynności w katalogu Dial-Up pojawi się nowa ikona przypisana do skonfigurowanego przez ciebie połączenia. Naciskamy prawym przyciskiem na nowej ikonie i wybieramy Właściwości. 5) W zakładce Ogólne wybierz Konfiguruj i ustaw preferowaną szybkość. 6) W zakładce Typy serwerów odznacz wszystkie opcje oprócz TCP/IP i upewnij się, że ustawienia dotyczące protokołu TCP/IP są prawidłowe. Jeżeli chcesz używać połączenia 128k MLPPP (sprawdź czy twój ISP wspiera tą funkcję). Wybierz zakładkę Łącze wielokrotne włącz Używaj dodatkowych urządzeń

1) Kliknij dwukrotnie na ikonie Mój Komputer znajdującej się na pulpicie a następnie Dial-Up Utwórz nowe połączenie. 2) W polu Połącz Używając, możesz wybrać pierwsze urządzenie ISDNDevice-00- Line01.

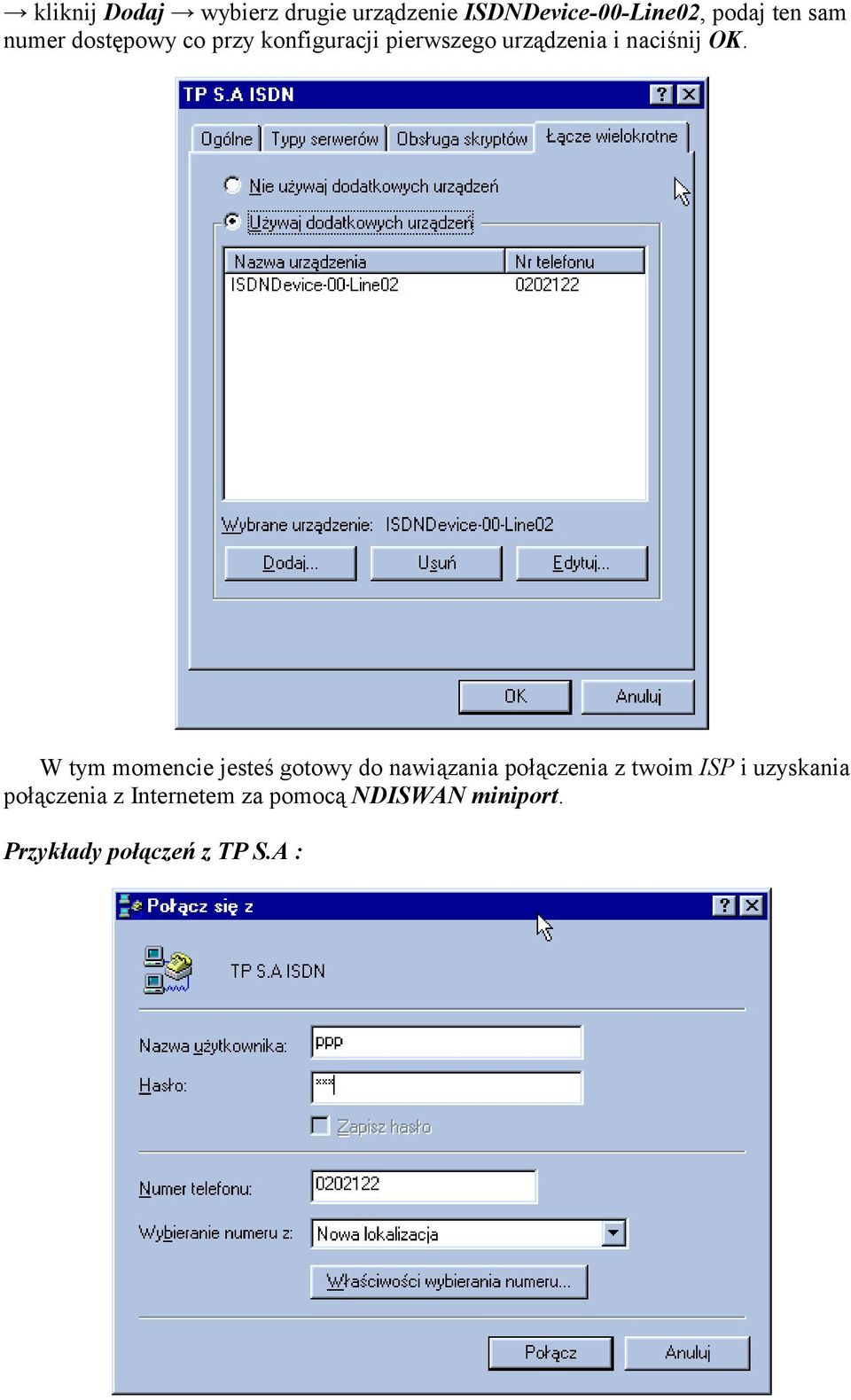

6 kliknij Dodaj wybierz drugie urządzenie ISDNDevice-00-Line02, podaj ten sam numer dostępowy co przy konfiguracji pierwszego urządzenia i naciśnij OK. W tym momencie jesteś gotowy do nawiązania połączenia z twoim ISP i uzyskania połączenia z Internetem za pomocą NDISWAN miniport. Przykłady połączeń z TP S.A :

W tym momencie jesteś gotowy do nawiązania połączenia z twoim ISP i uzyskania

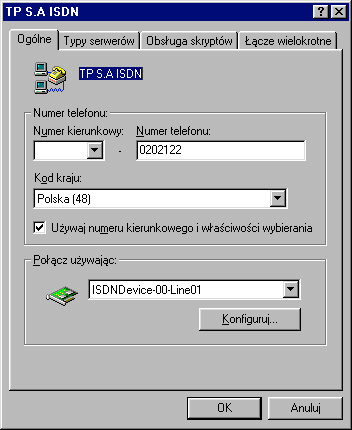

Nazwa użytkownika : ppp Hasło : ppp Numer telefonu : 0202122 lub 0202422 Połączenie 64k przy użyciu pojedynczego urządzenia ISDNDevice-00-Line01 : Połączenie 128k przy użyciu dwóch urządzeń

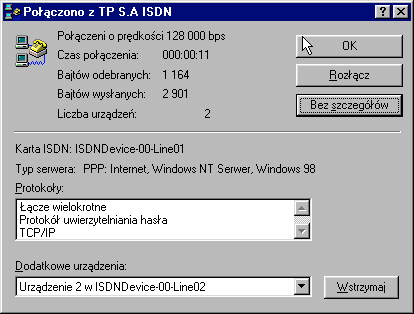

7 Nazwa użytkownika : ppp Hasło : ppp Numer telefonu : lub Połączenie 64k przy użyciu pojedynczego urządzenia ISDNDevice-00-Line01 : Połączenie 128k przy użyciu dwóch urządzeń ISDNDevice-00-Line01 i ISDNDevice-00- Line02 : Użytkownik w czasie trwania połączenia ma możliwość wstrzymania lub wznowienia połączenia uzyskanego za pomocą ISDNDevice-00-Line02 (przycisk Wstrzymaj / Wznów).

ISDNDevice-00-Line01 i ISDNDevice-00- Line02 : Użytkownik w czasie trwania połączenia ma możliwość

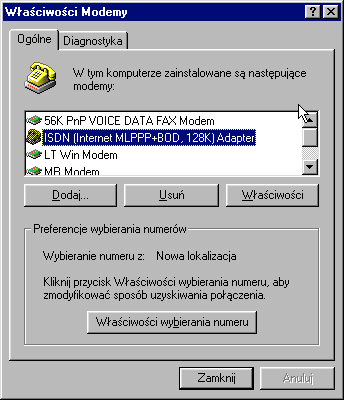

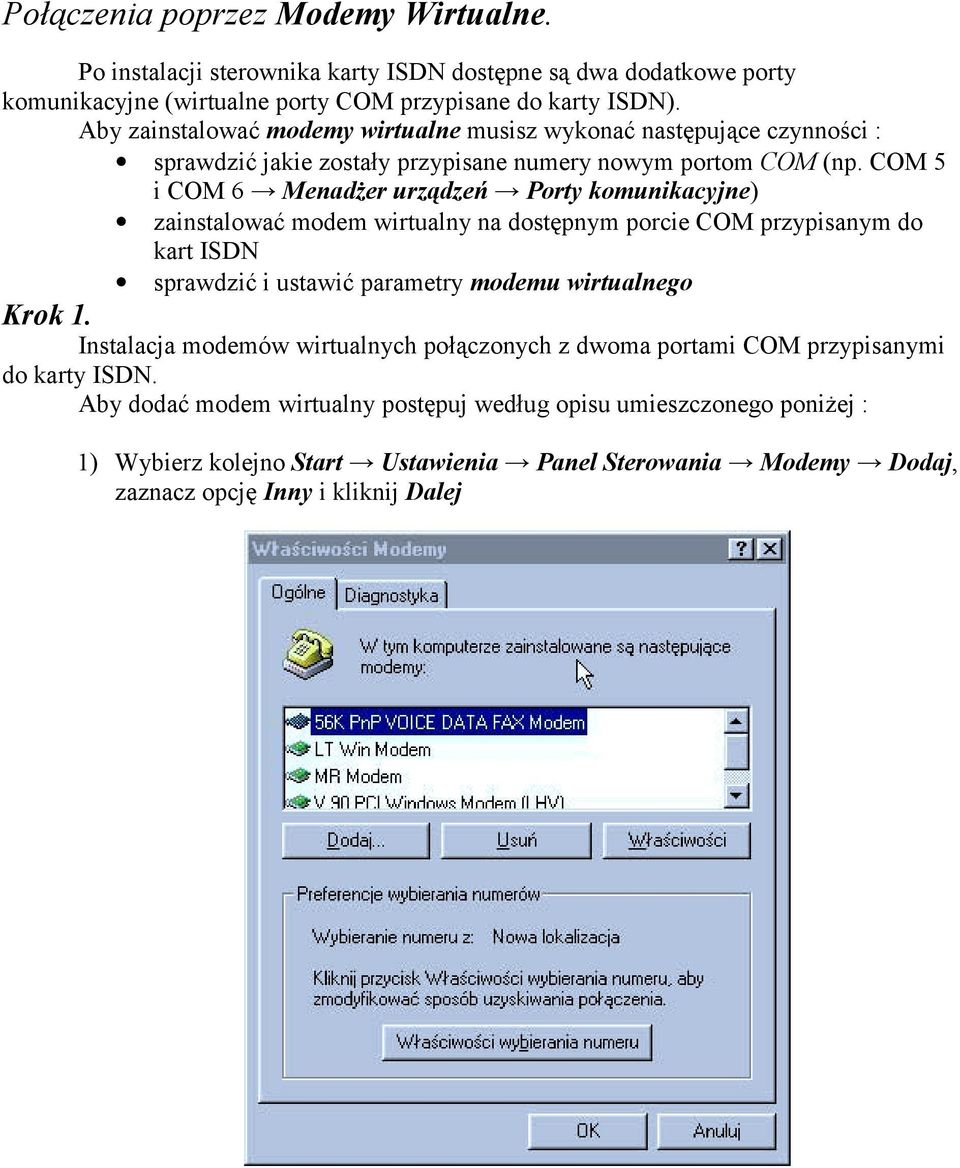

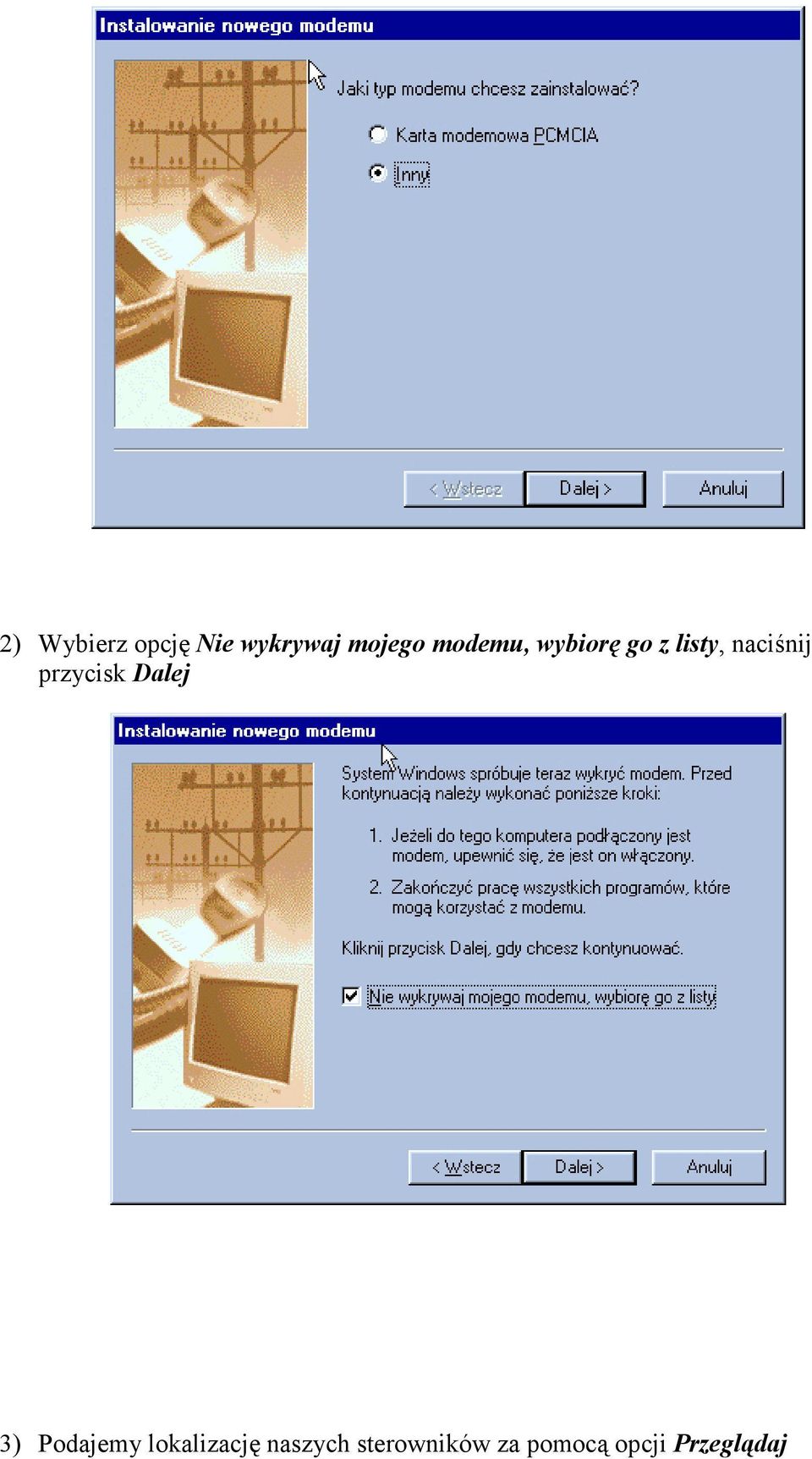

8 Połączenia poprzez Modemy Wirtualne. Po instalacji sterownika karty ISDN dostępne są dwa dodatkowe porty komunikacyjne (wirtualne porty COM przypisane do karty ISDN). Aby zainstalować modemy wirtualne musisz wykonać następujące czynności : sprawdzić jakie zostały przypisane numery nowym portom COM (np. COM 5 i COM 6 Menadżer urządzeń Porty komunikacyjne) zainstalować modem wirtualny na dostępnym porcie COM przypisanym do kart ISDN sprawdzić i ustawić parametry modemu wirtualnego Krok 1. Instalacja modemów wirtualnych połączonych z dwoma portami COM przypisanymi do karty ISDN. Aby dodać modem wirtualny postępuj według opisu umieszczonego poniżej : 1) Wybierz kolejno Start Ustawienia Panel Sterowania Modemy Dodaj, zaznacz opcję Inny i kliknij Dalej

COM 5 i COM 6 Menadżer urządzeń Porty komunikacyjne) zainstalować modem wirtualny na dostępnym porcie COM przypisanym do kart ISDN sprawdzić i ustawić parametry modemu wirtualnego Krok 1.

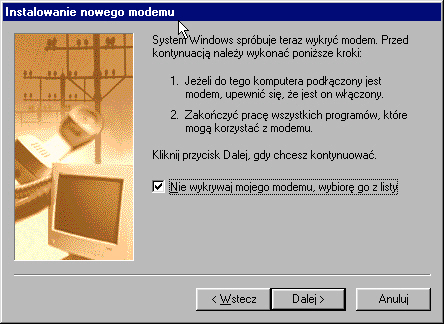

9 2) Wybierz opcję Nie wykrywaj mojego modemu, wybiorę go z listy, naciśnij przycisk Dalej 3) Podajemy lokalizację naszych sterowników za pomocą opcji Przeglądaj

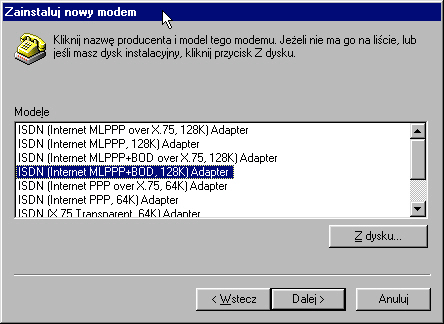

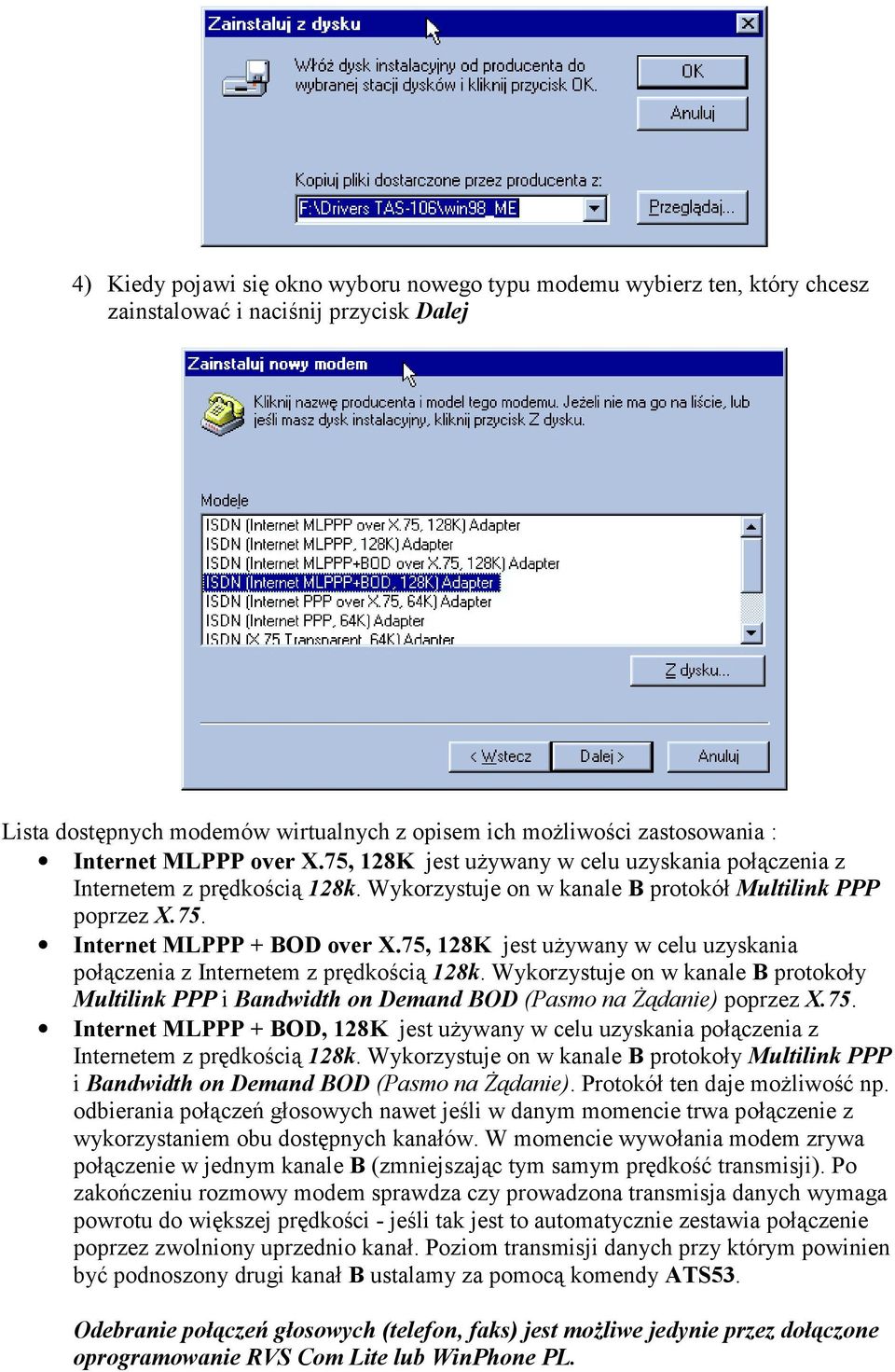

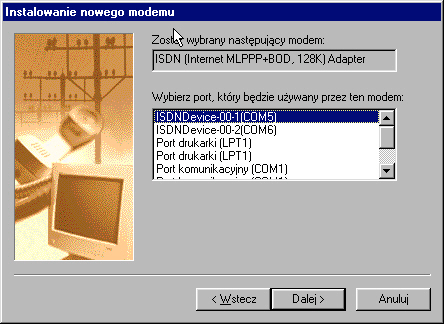

4) Kiedy pojawi się okno wyboru nowego typu modemu wybierz ten, który chcesz zainstalować i naciśnij przycisk Dalej Lista dostępnych modemów wirtualnych z opisem ich możliwości zastosowania :

10 4) Kiedy pojawi się okno wyboru nowego typu modemu wybierz ten, który chcesz zainstalować i naciśnij przycisk Dalej Lista dostępnych modemów wirtualnych z opisem ich możliwości zastosowania : Internet MLPPP over X.75, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k. Wykorzystuje on w kanale B protokół Multilink PPP poprzez X.75. Internet MLPPP + BOD over X.75, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k. Wykorzystuje on w kanale B protokoły Multilink PPP i Bandwidth on Demand BOD (Pasmo na Żądanie) poprzez X.75. Internet MLPPP + BOD, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k. Wykorzystuje on w kanale B protokoły Multilink PPP i Bandwidth on Demand BOD (Pasmo na Żądanie). Protokół ten daje możliwość np. odbierania połączeń głosowych nawet jeśli w danym momencie trwa połączenie z wykorzystaniem obu dostępnych kanałów. W momencie wywołania modem zrywa połączenie w jednym kanale B (zmniejszając tym samym prędkość transmisji). Po zakończeniu rozmowy modem sprawdza czy prowadzona transmisja danych wymaga powrotu do większej prędkości - jeśli tak jest to automatycznie zestawia połączenie poprzez zwolniony uprzednio kanał. Poziom transmisji danych przy którym powinien być podnoszony drugi kanał B ustalamy za pomocą komendy ATS53. Odebranie połączeń głosowych (telefon, faks) jest możliwe jedynie przez dołączone oprogramowanie RVS Com Lite lub WinPhone PL.

75, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k. Wykorzystuje on w kanale B protokoły Multilink PPP i Bandwidth on Demand BOD (Pasmo na Żądanie) poprzez X.75. Internet MLPPP + BOD, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k.

Internet MLPPP, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k. Wykorzystuje on w kanale B protokół Multilink PPP. Internet PPP over X.

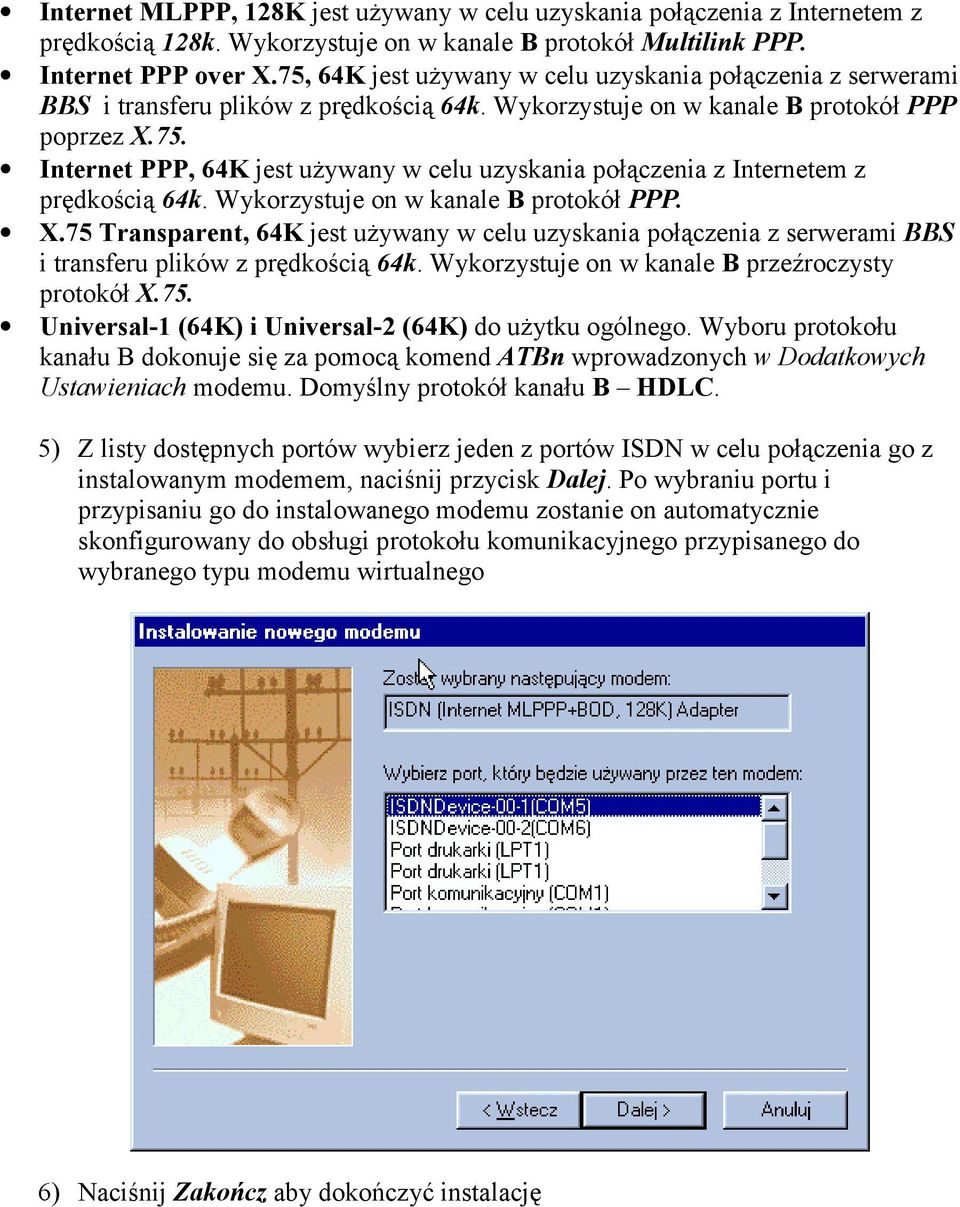

11 Internet MLPPP, 128K jest używany w celu uzyskania połączenia z Internetem z prędkością 128k. Wykorzystuje on w kanale B protokół Multilink PPP. Internet PPP over X.75, 64K jest używany w celu uzyskania połączenia z serwerami BBS i transferu plików z prędkością 64k. Wykorzystuje on w kanale B protokół PPP poprzez X.75. Internet PPP, 64K jest używany w celu uzyskania połączenia z Internetem z prędkością 64k. Wykorzystuje on w kanale B protokół PPP. X.75 Transparent, 64K jest używany w celu uzyskania połączenia z serwerami BBS i transferu plików z prędkością 64k. Wykorzystuje on w kanale B przeźroczysty protokół X.75. Universal-1 (64K) i Universal-2 (64K) do użytku ogólnego. Wyboru protokołu kanału B dokonuje się za pomocą komend ATBn wprowadzonych w Dodatkowych Ustawieniach modemu. Domyślny protokół kanału B HDLC. 5) Z listy dostępnych portów wybierz jeden z portów ISDN w celu połączenia go z instalowanym modemem, naciśnij przycisk Dalej. Po wybraniu portu i przypisaniu go do instalowanego modemu zostanie on automatycznie skonfigurowany do obsługi protokołu komunikacyjnego przypisanego do wybranego typu modemu wirtualnego 6) Naciśnij Zakończ aby dokończyć instalację

Wykorzystuje on w kanale B protokół PPP. X.75 Transparent, 64K jest używany w celu uzyskania połączenia z serwerami BBS i transferu plików z prędkością 64k.

12 Krok 2. Ustawienie parametrów wirtualnego modemu. Postępując według kroków opisanych poniżej sprawdź (i zmień jeżeli jest to konieczne) domyślne ustawienia każdego z dwóch portów ISDN / modemu wirtualnego. 1) Wybierz kolejno Start Ustawienia Panel Sterowania Modemy wybrany modem, Właściwości Połączenie. Ustaw : Bity danych 8 Parzystość Brak Bit stopu 1 2) W Ustawieniach portu nie wybieraj Użyj Buforów FIFO 3) W Zaawansowanych nie wybieraj Użyj kontroli transmisji RTS/CTS. 4) Ostatnim ustawieniem jakiego musisz dokonać jest prędkość portu, przejdź do Właściwości zakładka Połączenie i ustaw Maksymalna szybkość Krok 3. Konfiguracja połączenia Dial-Up do połączenia z Internetem. Poniżej znajdują się przykłady dla połączeń 64k i 128k przy wykorzystaniu modemów wirtualnych. Połączenie 64kbps 7) Kliknij dwukrotnie na ikonie Mój Komputer znajdującej się na pulpicie a następnie Dial-Up Utwórz nowe połączenie.

1) Wybierz kolejno Start Ustawienia Panel Sterowania Modemy wybrany modem, Właściwości Połączenie.

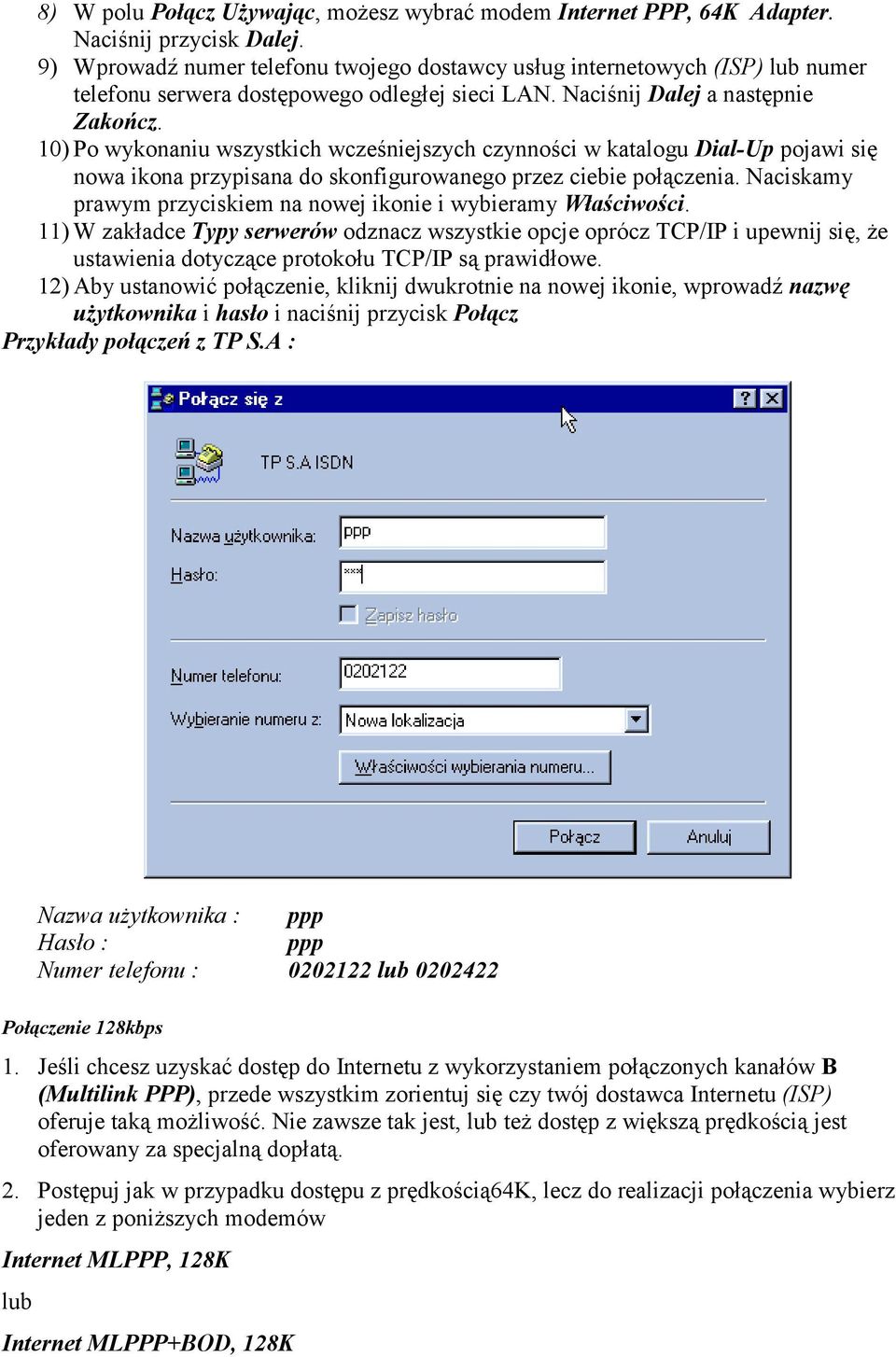

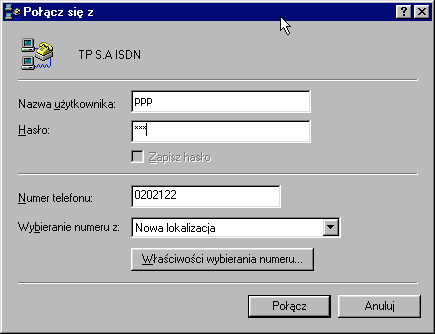

13 8) W polu Połącz Używając, możesz wybrać modem Internet PPP, 64K Adapter. Naciśnij przycisk Dalej. 9) Wprowadź numer telefonu twojego dostawcy usług internetowych (ISP) lub numer telefonu serwera dostępowego odległej sieci LAN. Naciśnij Dalej a następnie Zakończ. 10) Po wykonaniu wszystkich wcześniejszych czynności w katalogu Dial-Up pojawi się nowa ikona przypisana do skonfigurowanego przez ciebie połączenia. Naciskamy prawym przyciskiem na nowej ikonie i wybieramy Właściwości. 11) W zakładce Typy serwerów odznacz wszystkie opcje oprócz TCP/IP i upewnij się, że ustawienia dotyczące protokołu TCP/IP są prawidłowe. 12) Aby ustanowić połączenie, kliknij dwukrotnie na nowej ikonie, wprowadź nazwę użytkownika i hasło i naciśnij przycisk Połącz Przykłady połączeń z TP S.A : Nazwa użytkownika : ppp Hasło : ppp Numer telefonu : lub Połączenie 128kbps 1. Jeśli chcesz uzyskać dostęp do Internetu z wykorzystaniem połączonych kanałów B (Multilink PPP), przede wszystkim zorientuj się czy twój dostawca Internetu (ISP) oferuje taką możliwość. Nie zawsze tak jest, lub też dostęp z większą prędkością jest oferowany za specjalną dopłatą. 2. Postępuj jak w przypadku dostępu z prędkością64k, lecz do realizacji połączenia wybierz jeden z poniższych modemów Internet MLPPP, 128K lub Internet MLPPP+BOD, 128K

10) Po wykonaniu wszystkich wcześniejszych czynności w katalogu Dial-Up pojawi się nowa ikona przypisana do skonfigurowanego przez ciebie połączenia.

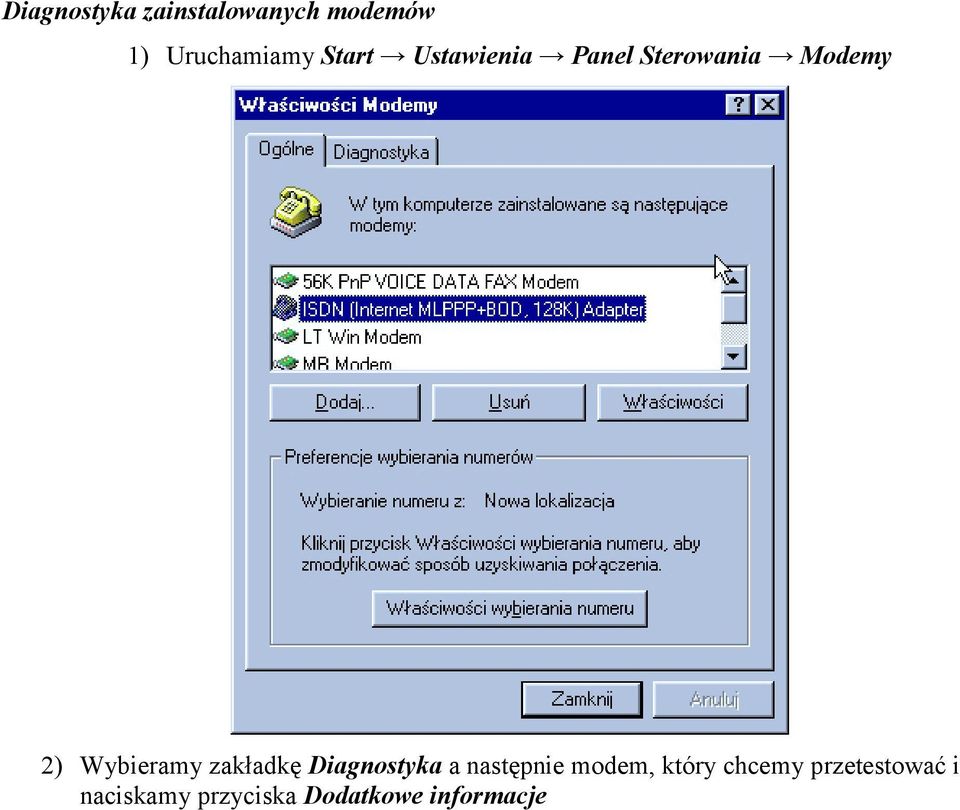

14 Diagnostyka zainstalowanych modemów 1) Uruchamiamy Start Ustawienia Panel Sterowania Modemy 2) Wybieramy zakładkę Diagnostyka a następnie modem, który chcemy przetestować i naciskamy przyciska Dodatkowe informacje

zakładkę Diagnostyka a następnie modem, który chcemy

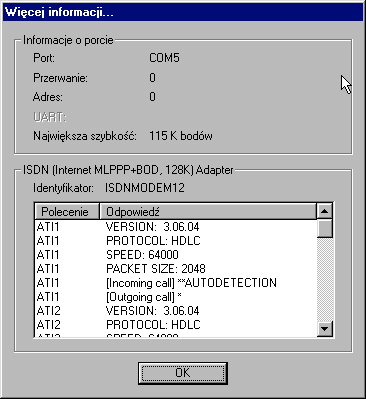

15 3) Jeżeli modem jest zainstalowany poprawnie na naszym ekranie pojawi się kolejne okno z odpowiedziami modemu na kolejne komendy informacyjne
