1 Budowa aplikacji ASP.NET współpracującej z bazą dany do obsługi przesyłania wiadomości

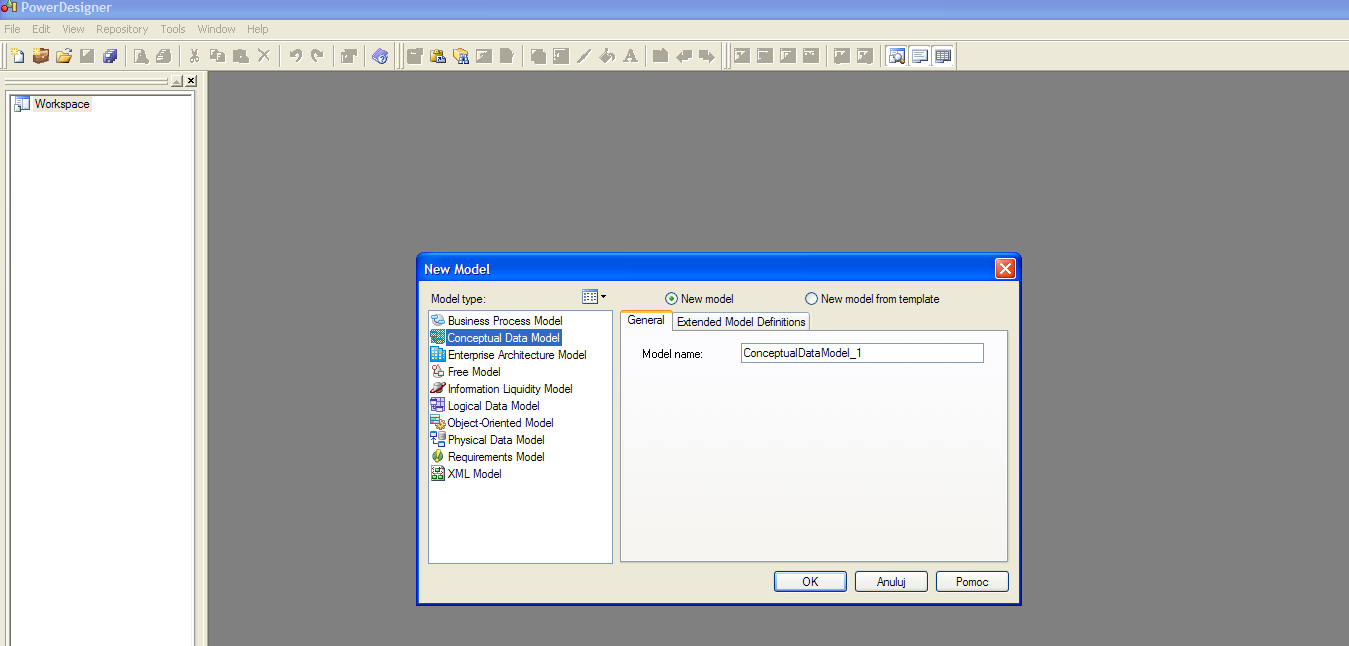

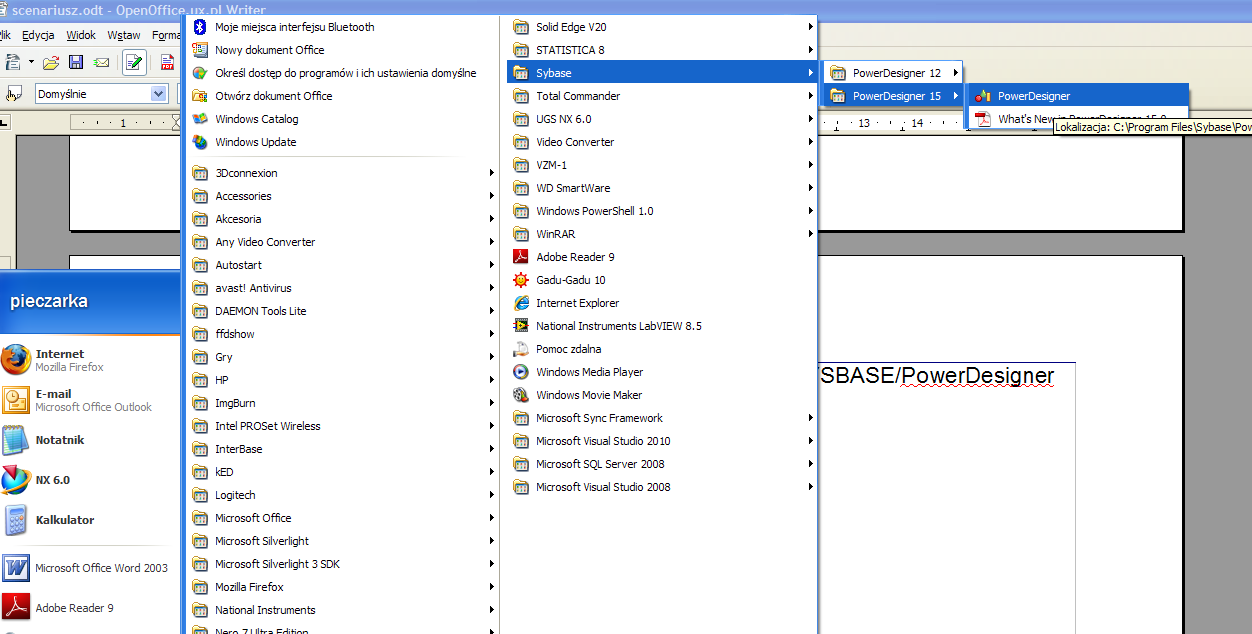

2 Rozpoczniemy od zaprojektowania bazy danych w programie SYBASE/PowerDesigner

3

4

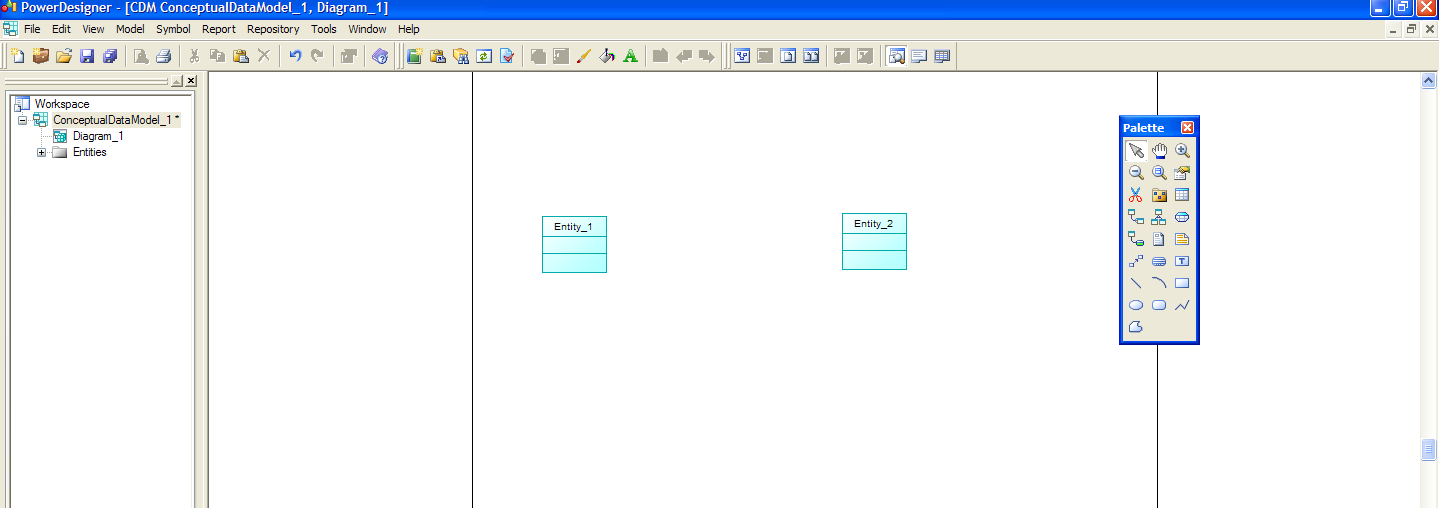

5 umieszczamy dwie Encje (tabele)

6

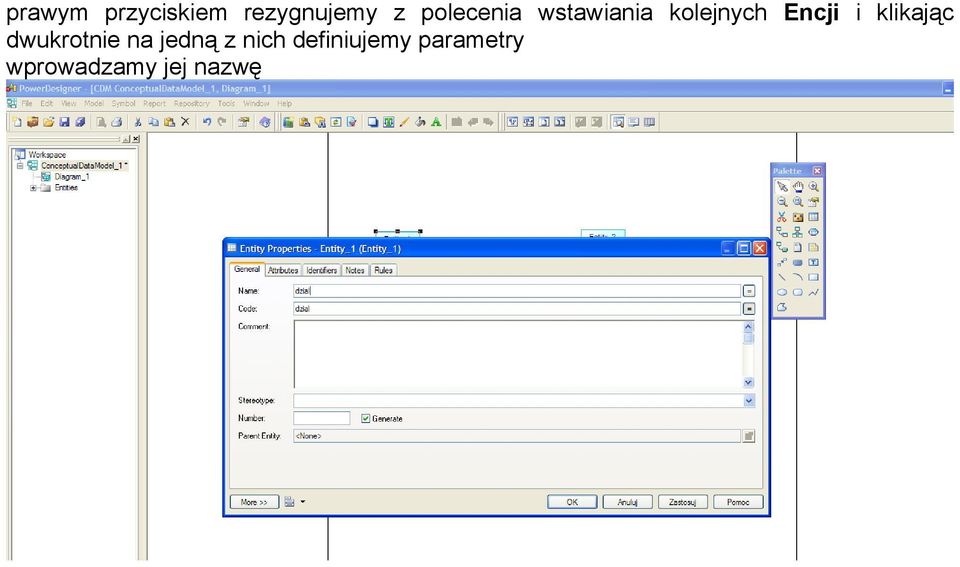

7 prawym przyciskiem rezygnujemy z polecenia wstawiania kolejnych Encji i klikając dwukrotnie na jedną z nich definiujemy parametry wprowadzamy jej nazwę

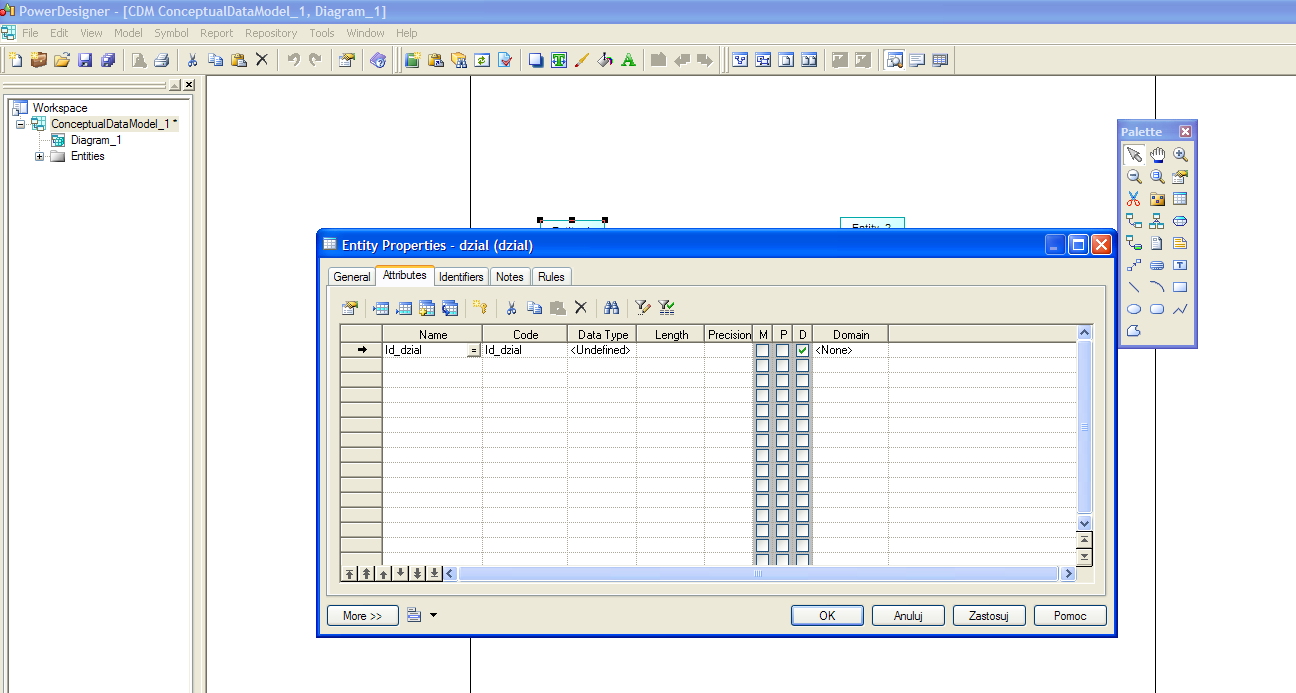

8 definiujemy kolumny tabeli, pierwsza to klucz główny tabeli

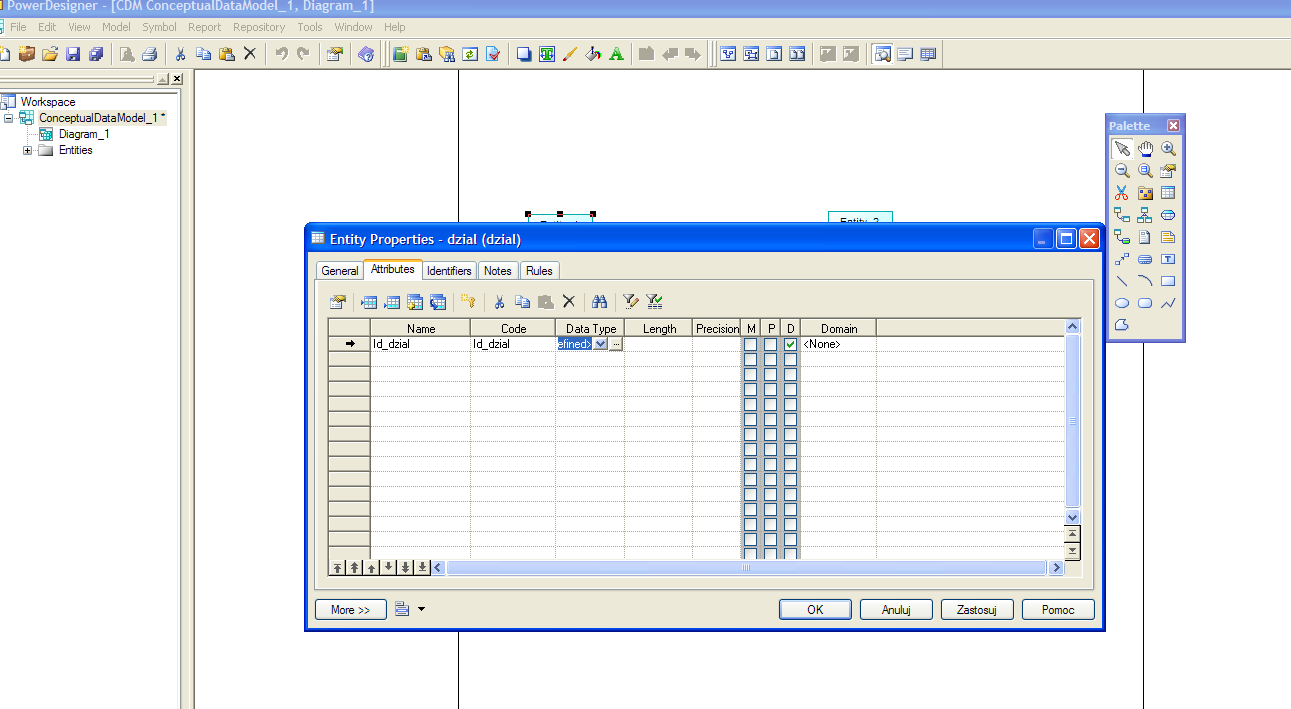

9 definiujemy typ danych dla tej kolumny

10 w przypadku klucza głównego jest to liczba czyli Intiger

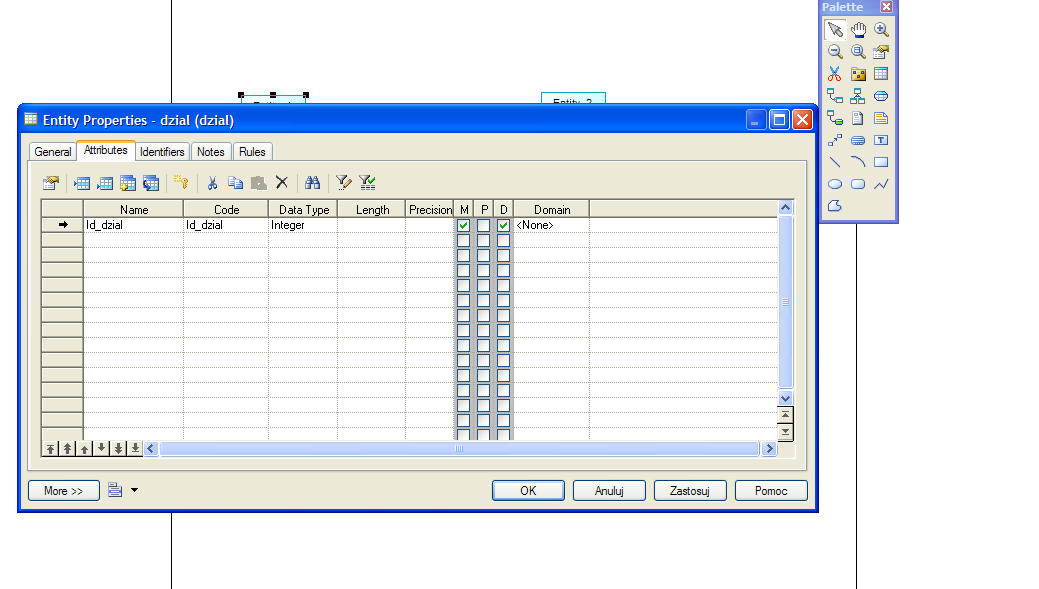

11 definiujemy że dla tej kolumny nie zezwalamy na wartość pustą dodając nowy rekord

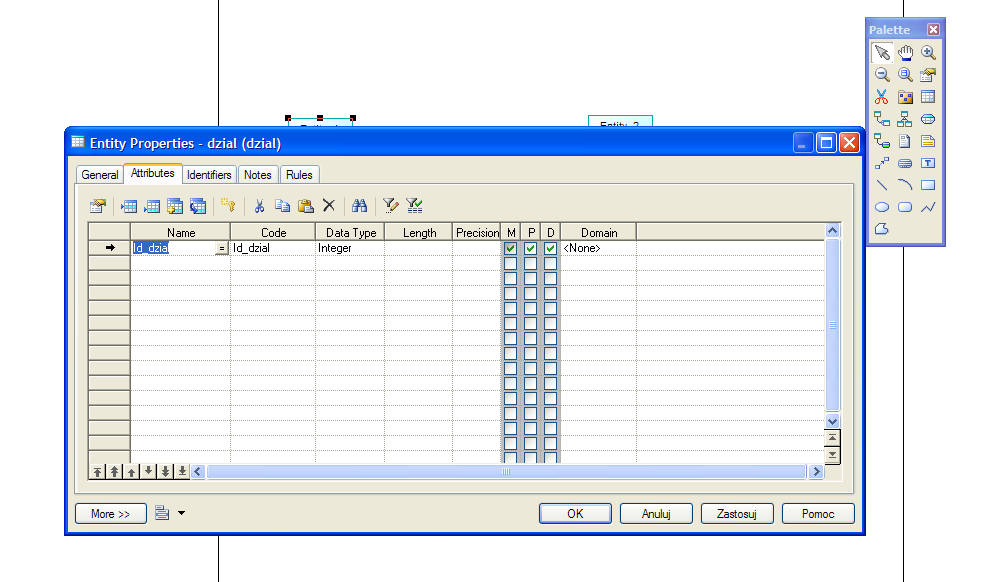

12 definiujemy tę kolumnę jako klucz główny tabeli

13 następnie kopiujemy nazwę tej kolumny (Ctrl+C)

14 przechodzimy do zakładki Identifires

15 oraz wklejamy nazwę wprowadzonego klucza (Ctrl+V)

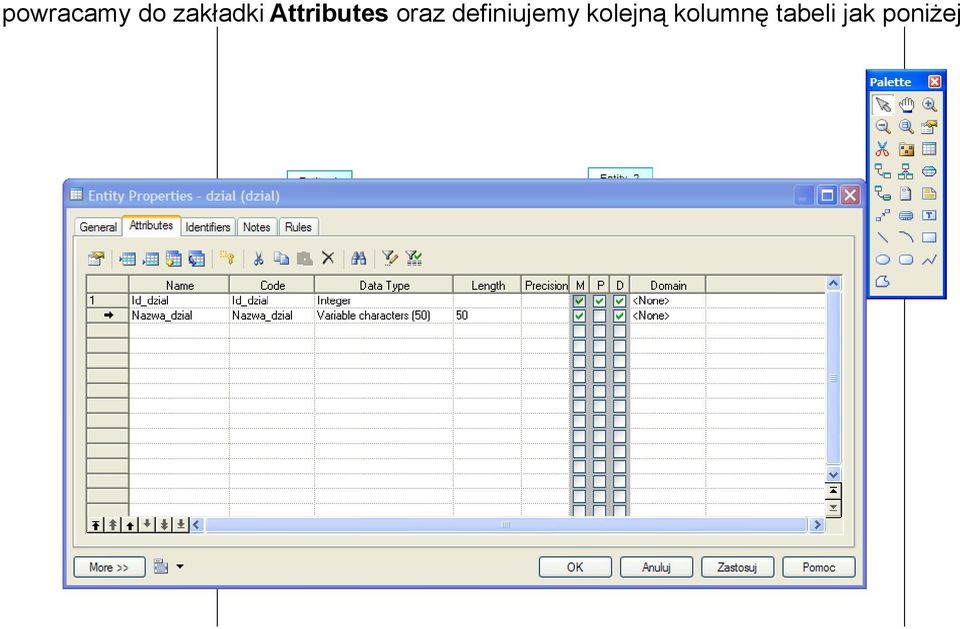

16 powracamy do zakładki Attributes oraz definiujemy kolejną kolumnę tabeli jak poniżej

17

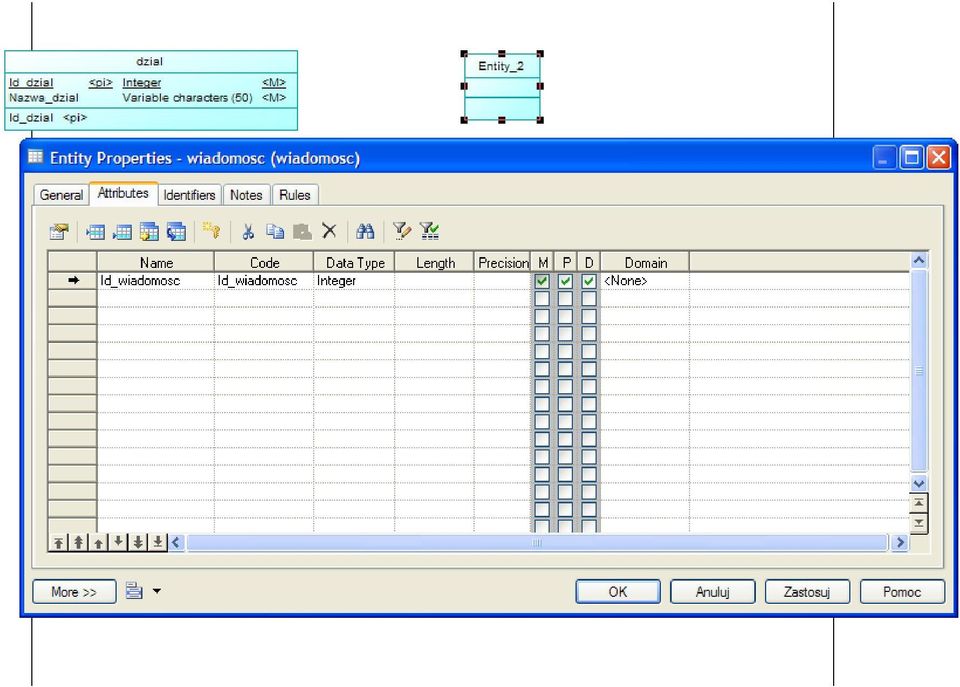

18 projektujemy teraz kolejną tabelę

19

20

21

22 teraz połączymy tabele relacją jeden do wiele rysujemy trzymając lewy klawisz linię pomiędzy tabelami

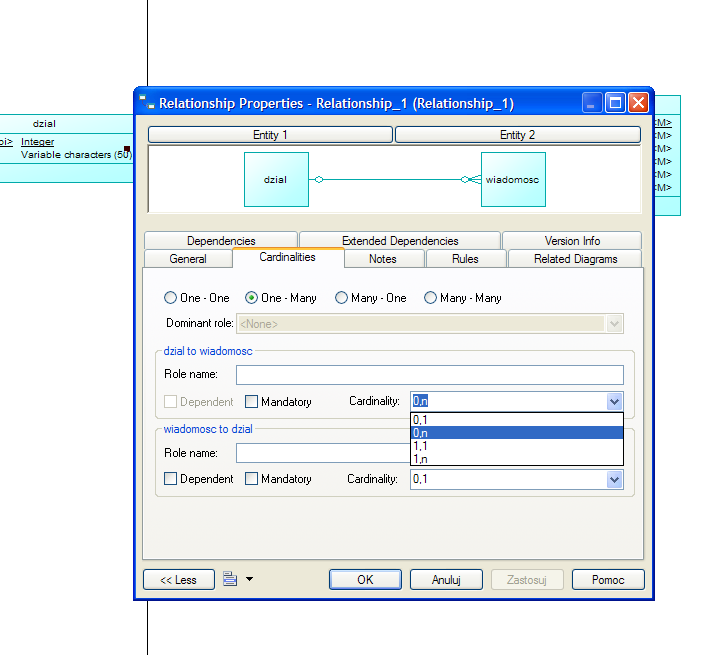

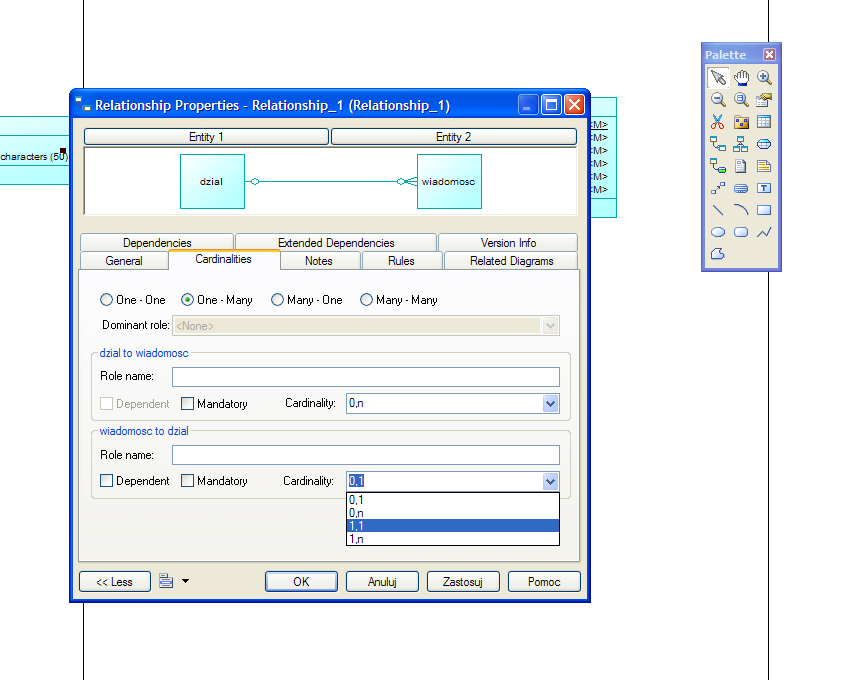

23 następnie doprecyzujemy relację

24

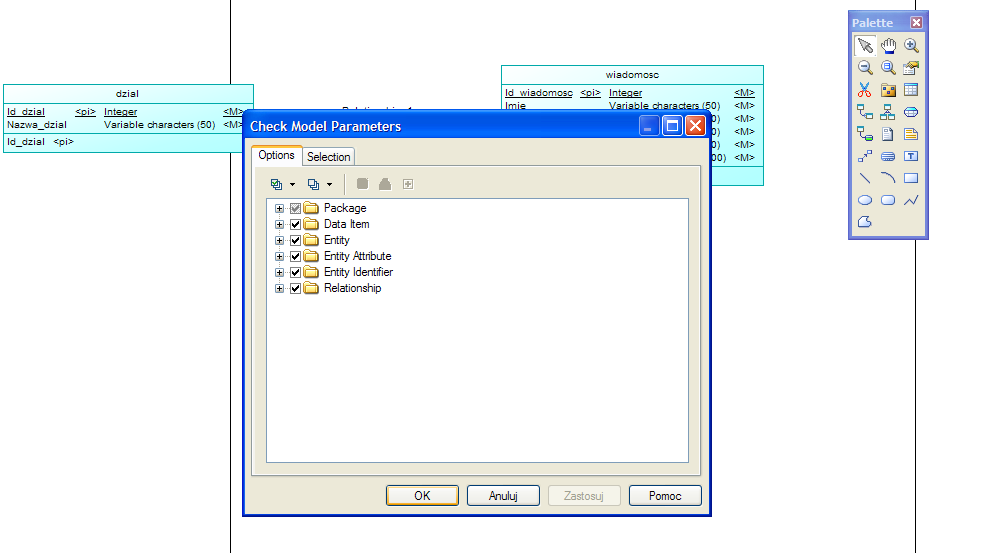

25 następnie sprawdzamy poprawność diagramu

26 model powinien być pozbawiony błędów oraz ostrzeżeń, jeżeli tak nie jest proszę to zgłosić

27 następnie generujemy model fizyczny

28 proszę wybrać jako DBMS Microsoft SQL Serwer 2008

29 model powinien wyglądać jak poniżej (pojawił się klucz obcy Id_dzial w tabeli wiadomosc)

30 następnie generujemy skrypt bazy danych czyli instrukcję w języku SQL która utworzy bazę danych na serwerze możemy wskazać lokalizację do której zostanie zapisany skrypt oraz jego nazwę

31 po wygenerowaniu wybieramy opcję Edit

32

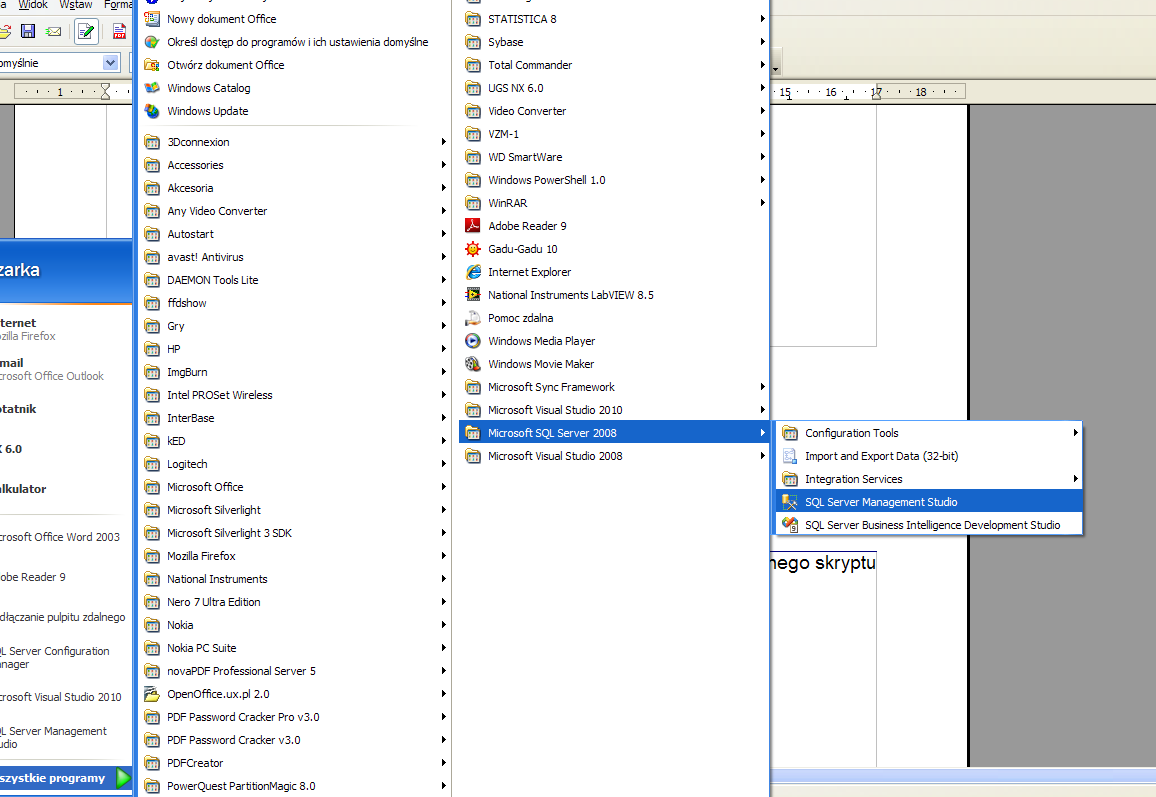

33 przystąpimy teraz do utworzenia pliku bazy danych przy pomocy wygenerowanego skryptu uruchamiamy jak poniżej

34 łączymy się z lokalnym serwerem

35 klikając prawym przyciskiem jak poniżej utworzymy pojemnik bazy danych

36 wprowadzamy nazwę bazy oraz potwierdzamy przyciskiem OK

37 Następnie rozwijamy listę baz w drzewie i nasza baza powinna się tam znajdować

38 następnie utworzymy strukturę naszej bazy przy pomocy skryptu SQL który uzyskaliśmy z programu PowerDesigner klikamy zatem prawym przyciskiem na nazwę naszej bazy oraz wybieramy nowe zapytanie

39 następnie w naszym skrypcie Ctrl+A (zaznacz wszystko) oraz Ctrl+C (kopiuj)

40 wklejamy nasz skrypt Ctrl+V

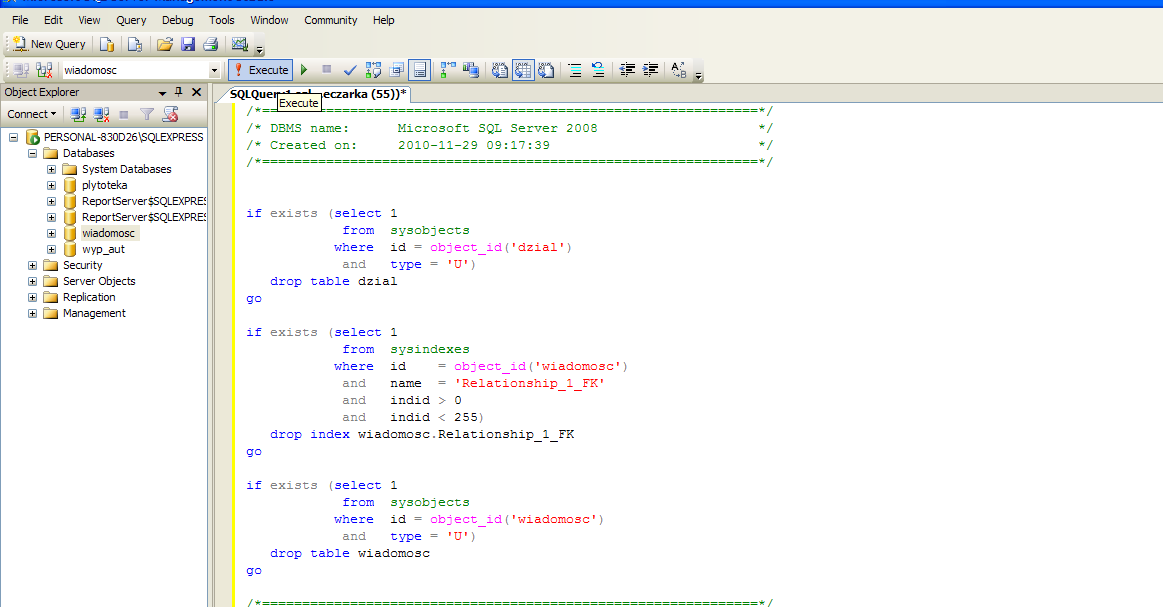

41 wykonujemy zapytanie przyciskiem Execute

42 powinniśmy otrzymać komunikat że wykonanie zapytania zakończyło się sukcesem

43 po rozwinięciu listy w drzewie bazy widzimy, że pojawiły się dwie tabele

44 zatem mamy utworzoną kompletną bazę, aby możliwe było jej skopiowanie musimy zatrzymać serwer

45 nasza baza znajduje się w lokalizacji jak poniżej

46 proponuję utworzyć sobie na potrzeby tego ćwiczenia na dysku folder do którego proszę skopiować dwa pliki

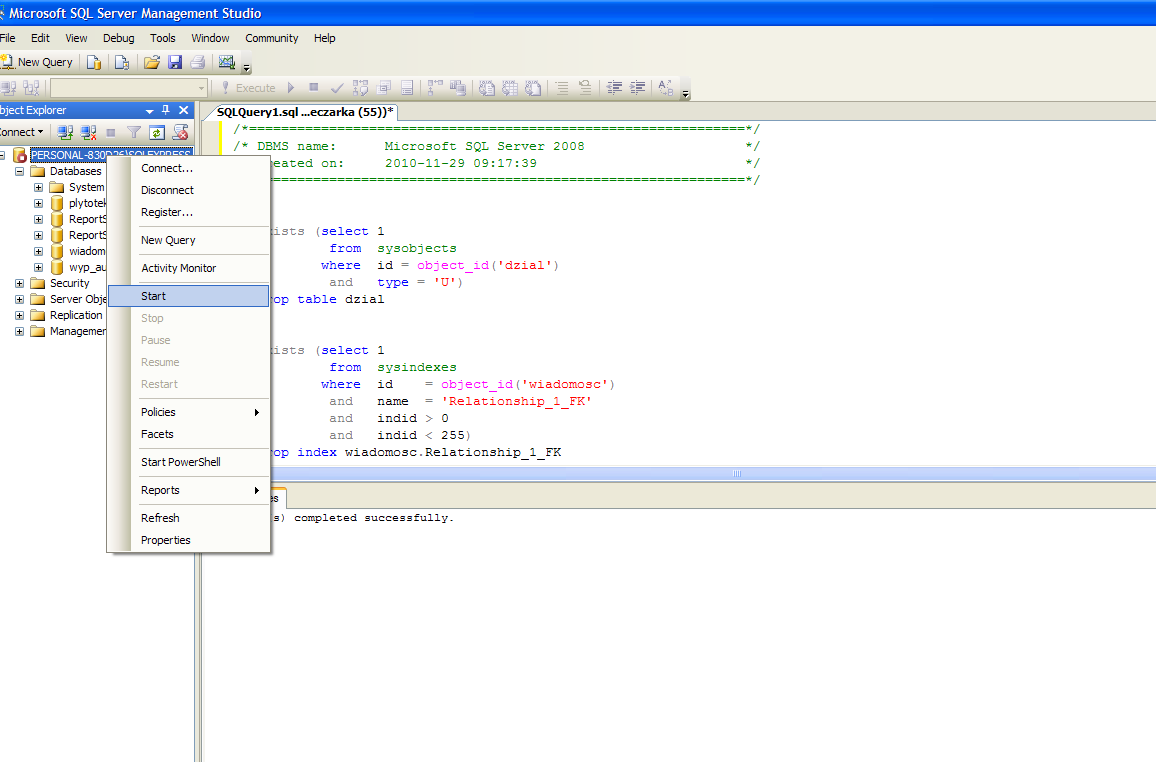

47 uruchamiamy serwer

48 następnie proszę usunąć utworzoną bazę (czynność tę wykonujecie Państwo po to aby kolejne grupy mogły utworzyć bazę o tej samej nazwie)

49 uruchamiamy VisualStudio i przystąpimy teraz do zaprojektowania aplikacji

50 proponuje również utworzyć na dysku folder w którym zapisana zostanie aplikacja proszę również sprawdzić czy domyślny język jes ustawiony na C#

51 dodajemy Stronę wzorcową

52 ustawimy tło strony wzorcowej

53 w nagłówku wprowadzamy tekst jak poniżej, możecie Państwo umieścić w nim dowolną grafikę albo kalendarz

54 proszę pamiętać że umieszczone elementy muszą się znajdować poza kontenerem w którym wyświetlane są wszystkie strony aplikacji

55 struktura stron w naszej aplikacji będzie następująca założenie jest takie, że użytkownik anonimowy nielogowalny widzi tylko strony Strona główna oraz Wyślij wiadomość zatem tworząc pozostałe strony umieścimy je w folderze a następnie zabronimy użytkownikom anonimowym dostępu do tego folderu

56 dodajemy zatem stronę główną, proszę pamiętać o zaznaczeniu opcji Wybierz stronę wzorcową

57 wprowadzamy jej tytuł

58 wprowadzamy tekst jak poniżej

59 nasza strona w przeglądarce powinna wyglądać jak poniżej

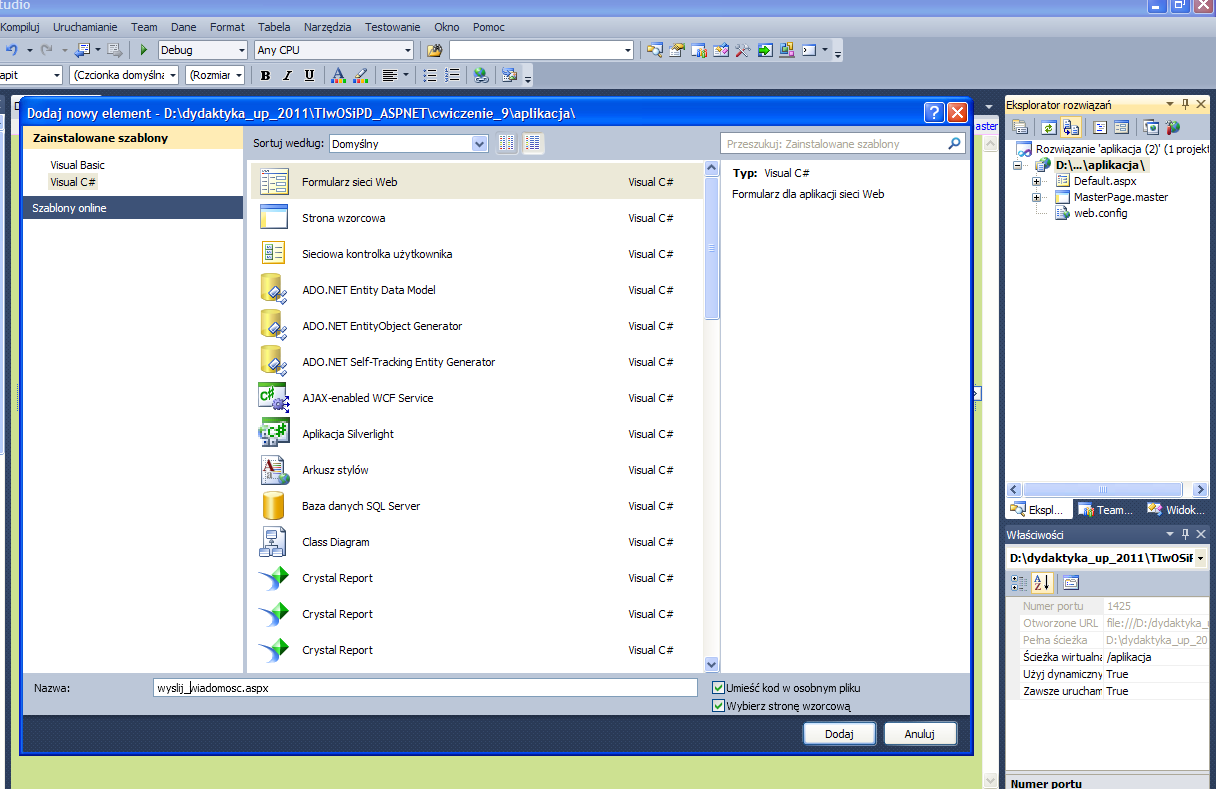

60 dodajemy kolejną stronę, proszę pamiętać aby w nazwach stron nie używać polskich liter oraz spacji

61 wprowadzamy tytuł strony, tutaj dozwolone są polskie litery

62 kolejne strony umieścimy w folderze, zatem tworzymy go

63 kolejne strony umieścimy w tym folderze zatem

64 wprowadzamy tytuł

65 kolejna strona w folderze administracja

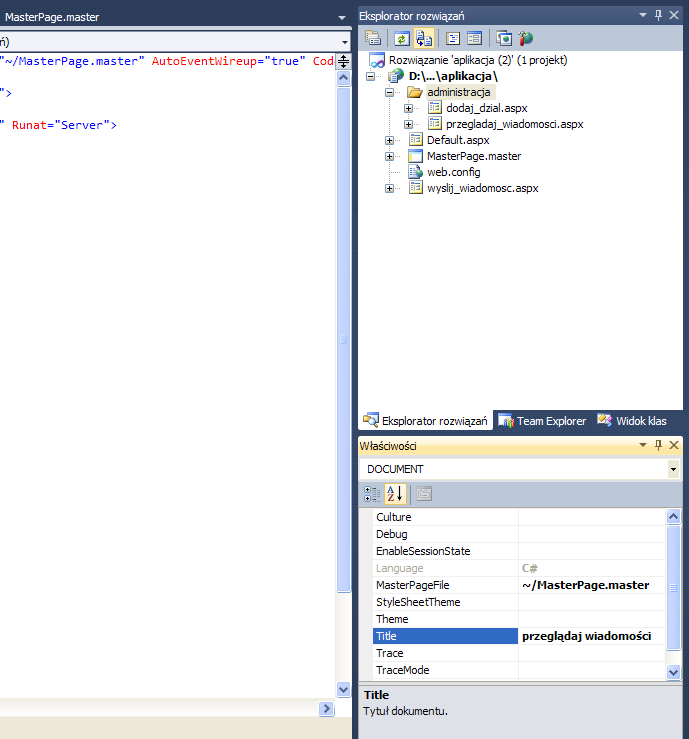

66 tytuł

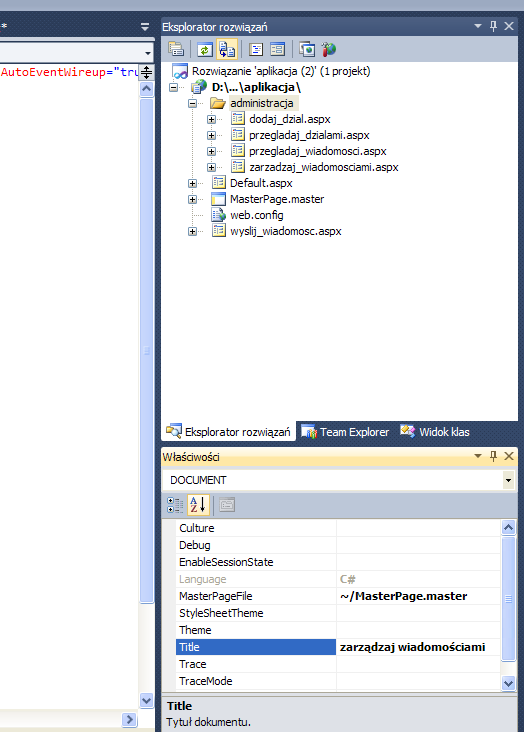

67 kolejna strona w folderze administracja

68 tytuł

69 ostatnia strona

70 tytuł

71 w celu wykorzystania kontrolki Menu konieczne jest utworzenie mamy witryny

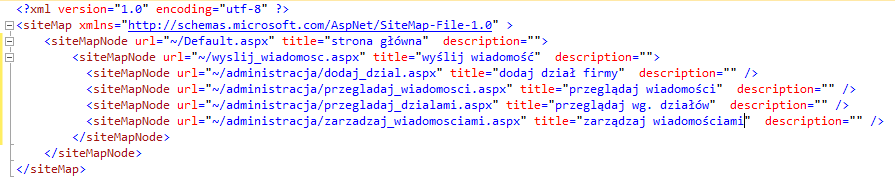

72 aby struktura aplikacji była zgodna z założeniami plik powinien wyglądać jak poniżej

73 na stronie wzorcowej umieszczamy źródło danych kontrolki Menu

74 następnie umieszczamy kontrolkę Menu oraz definiujemy co ma być jej źródłem danych

75 modyfikujemy jej wygląd

76 menu naszej aplikacji w przeglądarce powinno wyglądać jak poniżej

77 we właściwościach kontrolki menu ustawimy zatem aby statycznie były wyświetlane dwa poziomy menu

78 oraz zmienimy orientację na poziomą

79 uzyskamy efekt jak poniżej

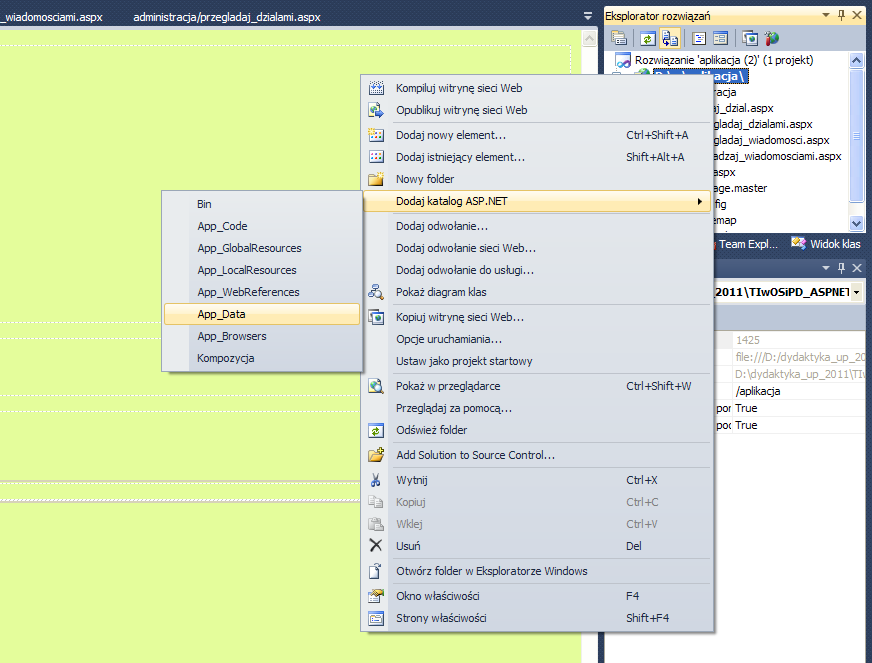

80 do naszej aplikacji dodamy teraz plik bazy danych który został utworzony w pierwszej części niniejszego scenariusza, pliki baz są przechowywane w folderze systemowym App_data musimy go zatem utworzyć

81 oraz dodajemy do niego naszą bazę

82 jeżeli w programie nie jest wyświetlona zakładka Eksplorator serwerów proszę ją wyświetlić

83 następnie podłączamy się do bazy oraz rozwijamy listę tabel

84 następnie proszę sprawdzić czy

85 odznaczona jest opcja wskazana poniżej

86 następnie dla kluczy głównych tabeli ustawimy opcję automatycznego zwiększania wartości (w przypadku dodania nowego rekordu kolumna klucza będzie wypełniana automatycznie

87

88 zamykamy definicję tabeli oraz potwierdzamy zapisanie zmian

89 analogicznie w przypadku tabeli wiadomość

90 rozpoczniemy od zaprojektowania strony dodaj dział z poziomu której użytkownik może dodawać działy naszej firmy

91 wewnątrz kontenera wprowadzamy tekst oraz umieszczamy kontrolkę TextBox

92 w przeglądarce

93 poniżej umieszczamy kontrolkę Button oraz zmieniamy tekst na przycisku

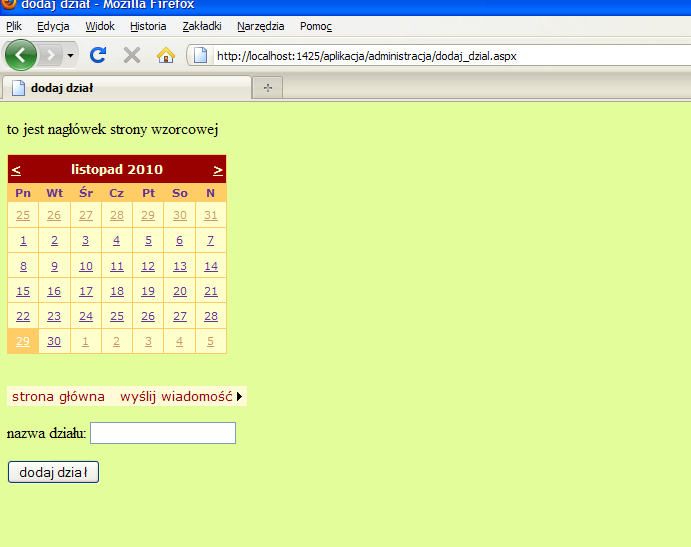

94 w przeglądarce

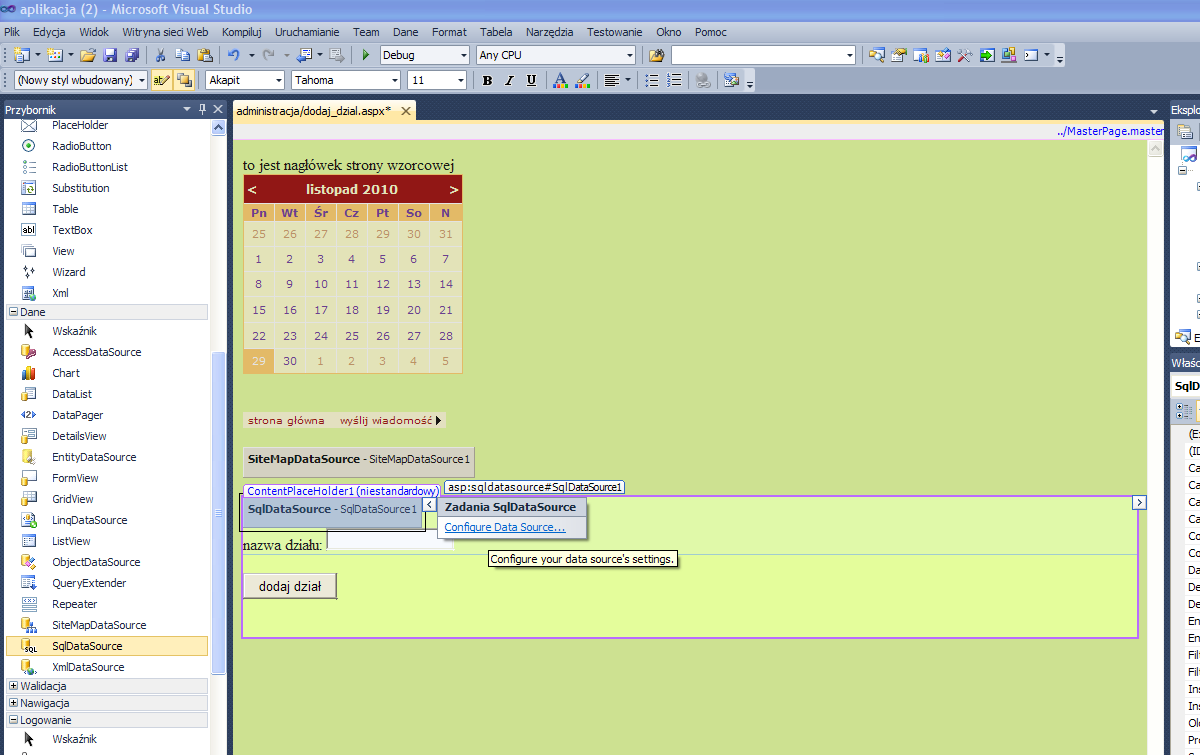

95 strona ma zatem działać w taki sposób, że w momencie kliknięcia przycisku dodaj dział pobierana jest zawartość kontrolki TextBox i wysyłana do bazy danych na stronie potrzebujemy zatem źródła danych, umieszczamy zatem kontrolkę SqlData Source

96 oraz konfigurujemy ją

97 wskazujemy z którą bazą danych chcemy nawiązać połączenie

98 następnie możemy zapisać to połączenie, wprowadzamy zatem nazwę

99 interesuje nas połączenie z tabelą dzial

100 za pomocą przycisku Advanced wymuszamy utworzenie zapytań umożliwiających wstawianie, modyfikowanie oraz usuwanie danych

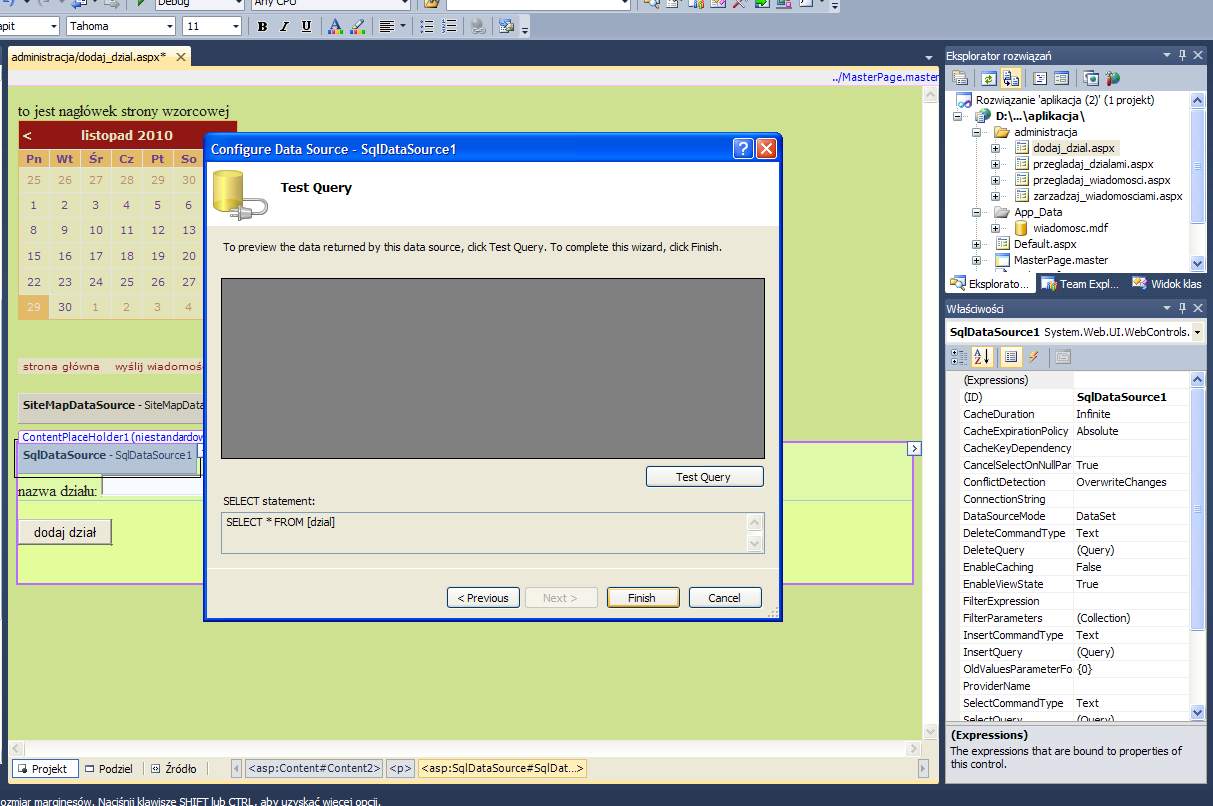

101 następnie klikamy Next oraz Finish

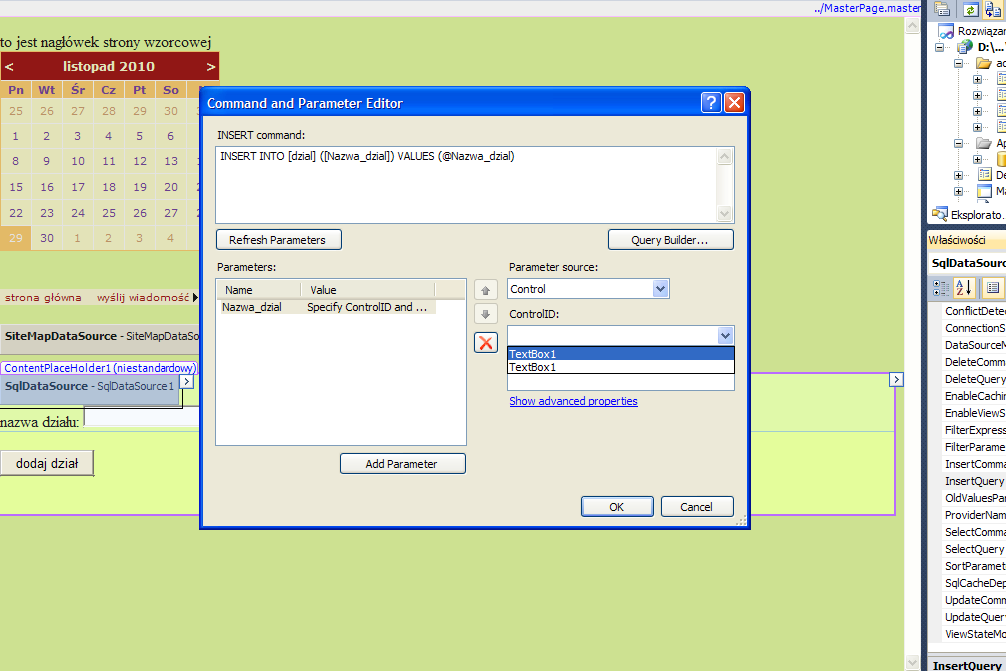

102 nasze źródło danych umożliwia wstawianie danych do tabeli dział musimy jeszcze zdefiniować skąd mają być pobierane nazwy działów, we właściwościach kontrolki SqlDataSource1 edytujemy zapytanie Insert

103 źródłem parametru Nazwa_dzial w naszym przypadku jest kontrolka

104 TextBox1

105 zatem nasze źródło SqlDataSource1, jest już skonfigurowane musimy tylko obsłużyć zdarzenie kliknięcia przycisku w taki sposób aby jego kliknięcie wywołało zapytanie Insert źródła SqlDataSource1 utworzymy zatem zdarzenie kliknięcia przycisku klikając na niego dwukrotnie

106 program przeniesie nas do pliku dodaj_dzial.aspx.cs zostało stworzone zdarzenie Button1_Click

107 w nawiasie klamrowym musimy zatem określić co ma być wykonane w ramach tego zdarzenia, w naszym przypadku chcemy wywołać zapytanie Insert żródła SqlDataSource1 UWAGA!!! wszelkie wprowadzane polecenia należy wybrać z listy (z wyjątkiem nawiasów i znaków pomocniczych)

108 następnie wprowadzamy kropkę oraz

109 otwarcie oraz zamknięcie nawiasu i średnik na końcu wiersza

110 następnie w celu wyczyszczenia zawartości TextBox'a przeładujemy stronę za pomocą polecenia

111 następnie kropka oraz

112 następnie adres strony w nawiasie oraz cudzysłowie

113 proszę zapisać wszystkie zmiany

114 proszę wyświetlić stronę w przeglądarce oraz dodać kilka działów np.: reklama, marketing, kadry, księgowość, prezes, produkcja, płace itp.
