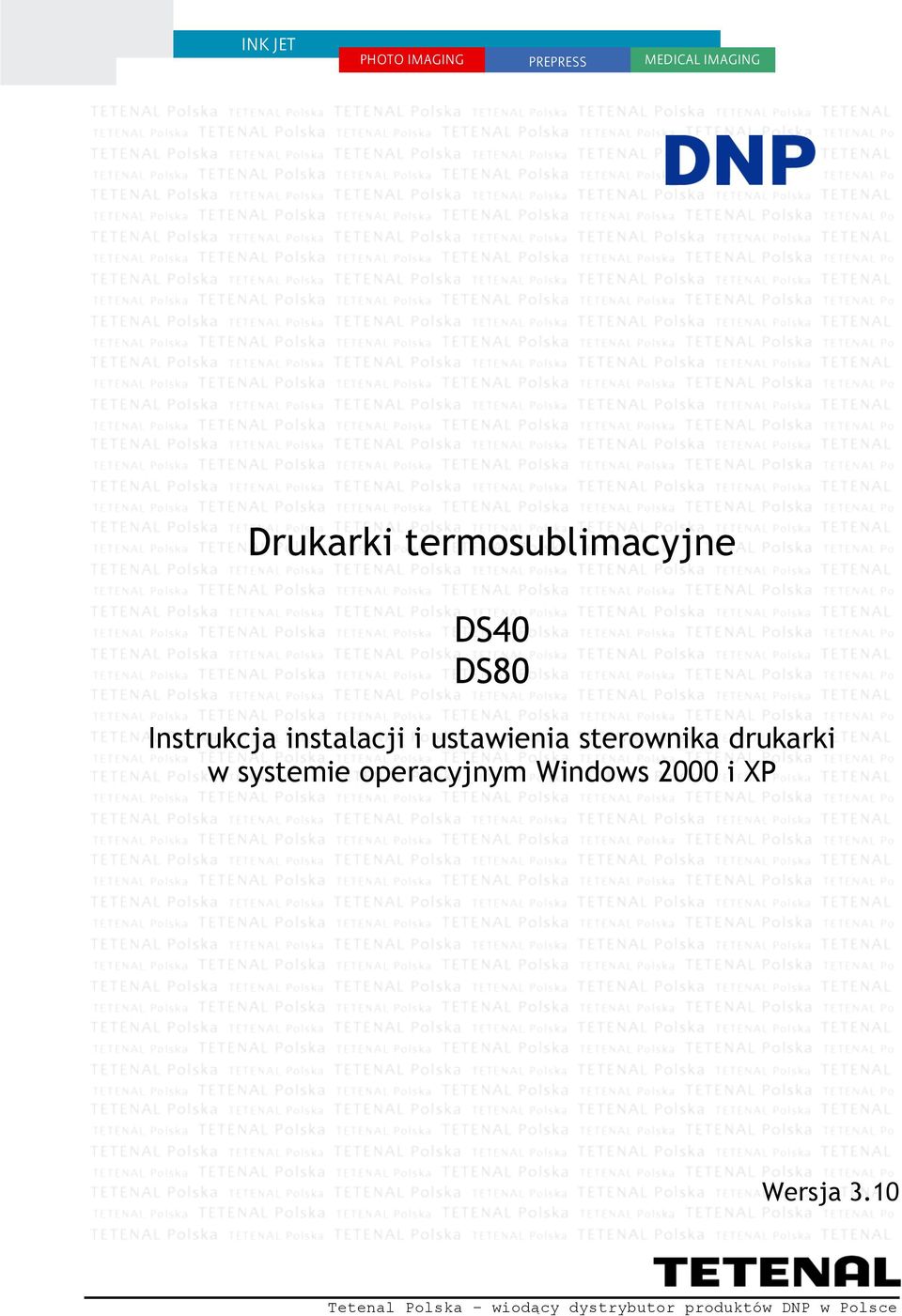

1 INK JET PHOTO IMAGING PREPRESS MEDICAL IMAGING Drukarki termosublimacyjne DS40 DS80 Instrukcja instalacji i ustawienia sterownika drukarki w systemie operacyjnym Windows 2000 i XP Wersja 3.10

2 Spis treści Rozdział 1 Instalacja sterownika Podłączenie drukarki do komputera Kreator znajdowania nowego sprzętu Kreator dodawania drukarki 4 Rozdział 2 Ustawienie sterownika drukarki w systemie Windows Preferencje drukowania Ustawienie Preferencji drukowania 7 Rozdział 3 Usuwanie drukarki oraz sterownika z systemu Usuwanie drukarki i sterownika Upgrade sterownika 10 Wymagania sprzętowe: system operacyjny: Windows 2000/XP/Vista/7 ; MAC 10.4 / 10.5 / 10.6 procesor: Pentium III lub AMD Athlon 1.7 GHz (Pentium 4 lub AMD Athlon 2,5 GHz zalecane) pamięć RAM: minimum 1GB (2GB zalecane) ; dla WIN Vista minimum 3GB (4GB zalecane) karta graficzna: 64 MB DirectX 9.0c (128 MB zalecane) kabel USB: ekranowany kabel USB o długości nie większej niż 4m

3 Rozdział 1 : Instalacja sterownika 1.1 Podłączenie drukarki do komputera Włącz drukarkę i połącz ją z komputerem za pomocą kabla USB. * Jeśli nie wiesz jak to zrobić, przeczytaj instrukcję konfigurowania i bieżącej eksploatacji drukarek DS40 i DS80. Jeśli pokazał się kreator znajdowania nowego sprzętu postępuj zgodnie z pkt. 1.2 [Kreator znajdowania nowego sprzętu]. Jeśli kreator nowego sprzętu się nie pojawił użyj procedury z pkt. 1.3 [Kreator dodawania drukarki]. * poniższa instrukcja oparta jest o drukarkę DS40 ale procedura dla drukarki DS80 jest taka sama 1.2 Kreator znajdowania nowego sprzętu Wybierz Nie, nie tym razem i kliknij [Dalej], a następnie wybierz Zainstaluj z listy lub określonej lokalizacji (zaawansowane) i kliknij [Dalej]. Zaznacz Wyszukaj najlepszy sterownik w tych lokalizacjach oraz Uwzględnij tę lokalizację w wyszukiwaniu. Kliknij przycisk [Przeglądaj] i wskaż właściwą ścieżkę instalacyjną, np. E :\DS_Photo_Printers\DS_Driver\English\XP, gdzie E jest literą dysku lub CD-ROM-a, na którym znajduje się sterownik, a następnie wciśnij [ Dalej]. * w systemie WIN XP odpowiedni sterownik znajduje się w katalogu XP, a w systemie WIN 2000 w katalogu 2K

4 Operacja instalowania sterownika może potrwać nawet kilka minut. Następnie kliknij [Dalej]. W trakcie instalacji może pojawić się ten komunikat. Proszę kliknąć na [Mimo to kontynuuj]. Zakończ Kliknij [Zakończ] aby zakończyć instalację. Następnie na dolnym pasku pulpitu komputera kliknij [Start], a potem na [Panel sterowania] i następnie na [Drukarki i faksy]. Następnie przejdź do Rozdziału Kreator dodawania drukarki Na dolnym pasku pulpitu komputera kliknij [Start], a potem na [Panel sterowania] i następnie na [Drukarki i faksy]. Kliknij na [Dodaj drukarkę]. Pojawi się kreator dodawania drukarki. Kliknij [Dalej].

5 W okienku [Drukarka lokalna...] zaznacz Drukarka lokalna podłączona do tego komputera, zwróć uwagę by pole wybory przy [Automatycznie wykryj...] było puste. Kliknij [Dalej]. W okienku [Wybieranie portu...] zaznacz Użyj następującego portu, a z rozwijanej listy wybierz [USB001 Virtual printer port for USB], następnie kliknij [Dalej]. W kolejnym okienku [Zainstaluj oprogramowanie...] kliknij na przycisk [Z dysku...], a następnie kliknij na [Przeglądaj] i wybierz właściwą ścieżkę instalacyjną, np. E :\DS_Photo_Printers\DS_Driver \English\XP, gdzie E jest literą dysku lub CD-ROM-a, na którym znajduje się sterownik, a następnie wciśnij [OK]. * w systemie WIN XP odpowiedni sterownik znajduje się w katalogu XP, a w systemie WIN 2000 w katalogu 2K W kolejnym okienku gdy zobaczysz [DS40] (lub [DS80]), kliknij [Dalej].

6 W okienku [Nazwa drukarki] wpisz nazwę np. DS40 (lub DS80), jeśli chcesz by drukarka była domyślna to zaznacz Tak, a jeśli ma nie być domyślna to zaznacz Nie i kliknij [Dalej]. W kolejnym okienku [Udostępnianie drukarki] zaznacz Nie udostępniaj tej drukarki i kliknij [Dalej]. W następnym oknie [Drukowanie strony testowej] zaznacz Nie i kliknij [Dalej]. W oknie [Kończenie pracy kreatora drukarki] kliknij na [Zakończ]. W trakcie instalacji może pojawić się ten komunikat. Proszę kliknąć na [Mimo to kontynuuj]. USB 001 Po skończonej instalacji na dolnym pasku pulpitu komputera kliknij [Start], a potem na [Panel sterowania] i następnie na [Drukarki i faksy]. Następnie przejdź do Rozdziału 2.

7 Rozdział 2 : Ustawienie sterownika drukarki w systemie Windows Za pomocą [Preferencji drukowania] można ustawić różną konfigurację drukarki DS40 (lub DS80). Zaleca się aby ustawienia drukarki były takie jak pokazane poniżej. * Jeśli chcesz dokonywać zmian musisz mieć absolutną pewność tego co robisz i orientować się w podstawach drukowania lub zobacz instrukcję Szczegółowy opis nastaw sterownika drukarek serii DS 2.1 Preferencje drukowania Na dolnym pasku pulpitu komputera kliknij [Start], a potem na [Panel sterowania] i następnie na [Drukarki i faksy]. W otwartym okienku zaznacz drukarkę DS40 (lub DS80) i kliknij na niej prawym klawiszem myszy. Otworzy się menu kontekstowe gdzie musisz wybrać [Preferencje drukowania...]. Otworzy się kolejne okienko preferencji drukowania. 2.2 Ustawianie Preferencji drukowania W okienku preferencji drukowania znajdują się cztery zakładki : Układ (Layout), Papier/jakość (Paper/Quality), Opcje (Option) i Zarządzanie kolorem (Color Adjustment). Jako pierwsza jest zakładka [Układ]. Tu powinny być zaznaczone pola wyboru Pionowa oraz Od początku do końca, a także Stron na arkusz 1 jeśli tak nie jest to proszę tak ustawić preferencje. Następnie proszę kliknąć na zakładkę [Papier/jakość] i wybrać Kolor nie należy wybierać pola Czarno-białe.

8 Teraz proszę kliknąć na zakładkę [Option]. Tu powinno być puste pole wyboru Border oraz przy Sharpness: 0 Default, a także zaznaczone ICM jeśli tak nie jest - proszę tak ustawić preferencje. Następnie kliknąć na zakładkę [Color Adjustment]. Tu wszystkie wartości powinny wynosić 0, a pola wyboru przy Sync powinny być zaznaczone. Ponownie kliknąć na zakładkę [Układ]. Teraz proszę kliknąć na przycisk [Zaawansowane]. Otworzy się kolejne okienko. Proszę posprawdzać nastawy powinny być takie jak opisane w tabeli poniżej jeśli tak nie jest to proszę wprowadzić prawidłowe wartości. Następnie kliknąć na [OK], a potem na [Zastosuj] i znowu na [OK]. Pozamykać wszystkie otwarte okienka (jeśli trzeba klikając na [OK]). UWAGA : Dla drukarki DS80 rozmiar papieru musi mieć wartość (8x12) Wskazówka : Jeśli trzeba to jakość wydruku można zwiększyć na 600x600dpi. Poprawi to jakość drukowanych zdjęć ale wydłuży czas wydruku. Nie ma to wpływu na ilość zużywanych materiałów. Nastawa główna Nastawa drugorzędna Wartość Papier/wyjście Rozmiar papieru (6x4) dla DS40 (8x12) dla DS80 Liczba kopii 1 kopia Graficzne Jakość wydruku 300 x 300dpi Zarządzanie kolorem obrazu Metoda ICM ICM obsługiwane przez system hosta Cel ICM Obrazy Opcje dokumentu Zaawansowane funkcje drukowania Włączona (Enabled) Border Disable Możliwości drukarki Overcoat Finish Glossy Print Re-try Disable

9 Rozdział 3 : Usuwanie drukarki oraz sterownika z systemu 3.1 Usuwanie drukarki i sterownika Procedura usuwania drukarki z systemu jest opisana dla drukarki DS40 ale jest taka sama dla DS80. Na dolnym pasku pulpitu komputera kliknij [Start], a potem na [Panel sterowania] i następnie na [Drukarki i faksy]. W otwartym okienku zaznacz drukarkę DS40, następnie kliknij na [Plik] na pasku głównym menu kontekstowego i wybierz Usuń. Pojawi się okienko monitu, w którym kliknij na [Tak]. UWAGA: jeśli nie można usunąć drukarki to znaczy, że w buforze drukarki zakolejkowany jest jakiś plik/pliki do wydrukowania. Należy je usunąć klikając 2x na ikonę drukarki DS40 w Start -> Panel sterowania -> Drukarki i faksy, w okienku, które się otworzy zaznaczyć pliki i nacisnąć klawisz Delete na klawiaturze w zależności od wielkości plików, usuwanie może potrwać nawet kilkanaście minut. Po usunięciu drukarki ponownie kliknij na [Plik] na pasku głównym menu kontekstowego i wybierz Właściwości serwera. Otworzy się okienko [Właściwości : Serwer wydruku] gdzie na rozwijanej liście wybierz drukarkę DS40 (lub DS80), a następnie kliknij przycisk [Usuń]. Pojawi się okienko monitu, w którym kliknij na [Tak]. Pozamykaj wszystkie otwarte okienka (jeśli trzeba klikając na [OK]). Zrestartuj komputer!

10 3.2 Upgrade sterownika (1) Usuń drukarkę i sterownik z systemu procedura opisana w pkt. 3.1 tej instrukcji. (2) Po usunięciu drukarki i sterownika drukarki zainstaluj nowy sterownik. Procedurę postępowania opisuje rozdział 1 tej instrukcji. (3) Po zainstalowaniu nowego sterownika zrestartuj komputer zanim zaczniesz wydruk!
