PRZYCISKI STEROWNICZE POWROTNE Z GUZIKIEM KRYTYM TYPU NEF22-K

Transkrypt

1 PRZYCISKI STEROWNICZE POWROTNE Z GUZIKIEM KRYTYM TYPU NEF22-K

2 PRZEZNACZENIE, BUDOWA, MONTAś Napędy sterownicze typu NEF22-K z korpusami wykonanymi z tworzywa w kolorze czarnym są przeznaczone do wbudowania w znormalizowane otwory Ø22,5mm wykonane w róŝnego rodzaju urządzeniach sterowniczo-sygnalizacyjnych lub bezpośrednio w korpusach maszyn i urządzeń. Są one przeznaczone do współpracy z członami łączeniowymi EF22X oraz EF22Y, produkowanymi przez SN Promet. BUDOWA I DZIAŁANIE Napędy NEF22-K składają się z: Członu napędowego zwanego napędem przycisku, Członu pośredniego zwanego korpusem pośrednim. Napędy podświetlane zawierają dodatkowo element podświetlający EF22L przymocowany do członu pośredniego. MONTAś Korpus napędu wraz z uszczelką wkłada się do otworu montaŝowego od strony czołowej pulpitu, nakręca się do oporu nakrętkę mocującą pod pulpitem, a następnie łączy człon napędowy z korpusem pośrednim. Napęd typu NEF22-K nie jest kompletnym przyciskiem sterowniczym. Kompletny przycisk składa się z: Napędu typu NEF22-K, 1 6 elementów łączeniowych typu EF22, zamawianych oddzielnie (w przypadku przycisków podświetlanych maksymalnie 4 elementy łączeniowe), Uniwersalnego bloku podświetlającego EF22L w przypadku przycisków podświetlanych. Człon przycisku NEF22: UłoŜenie członu napędowego względem pulpitu: MontaŜ korpusu pośredniego z członem napędowym: 1. Człon napędowy 1. Człon napędowy 1. Człon napędowy 2. Pulpit 2. Pulpit 2. Korpus pośredni 3. Nakrętka mocująca 3. Nakrętka mocująca 3. Element łączeniowy EF22 4. Korpus pośredni 5. Element łączeniowy EF22

3 DEMONTAś Aby rozmontować przycisk sterowniczy NEF22 naleŝy postępować wg następujących kroków: 1. Wkrętakiem płaskim (6) naleŝy podwaŝyć zaczep ruchomy elementu łączeniowego (5), a następnie odciągnąć łącznik od korpusu pośredniego (4). 2. Następnie naleŝy umieścić wkrętak równieŝ w otworze znajdującym się w uchu korpusu pośredniego (4), lekko podwaŝyć i odciągnąć korpus od członu napędowego. 3. Na końcu naleŝy odkręcić nakrętkę mocującą (3), co umoŝliwi wyjęcie członu napędowego (1) z pulpitu (2). DemontaŜ łącznika z korpusu pośredniego: DemontaŜ korpusu pośredniego: Człon napędowy: 1. Człon napędowy 1. Człon napędowy 1. Człon napędowy 2. Pulpit 2. Pulpit 2. Pulpit 3. Nakrętka mocująca 3. Nakrętka mocująca 3. Nakrętka mocująca 4. Korpus pośredni 4. Korpus pośredni 5. Element łączeniowy EF22 5. Wkrętak płaski 6. Wkrętak płaski

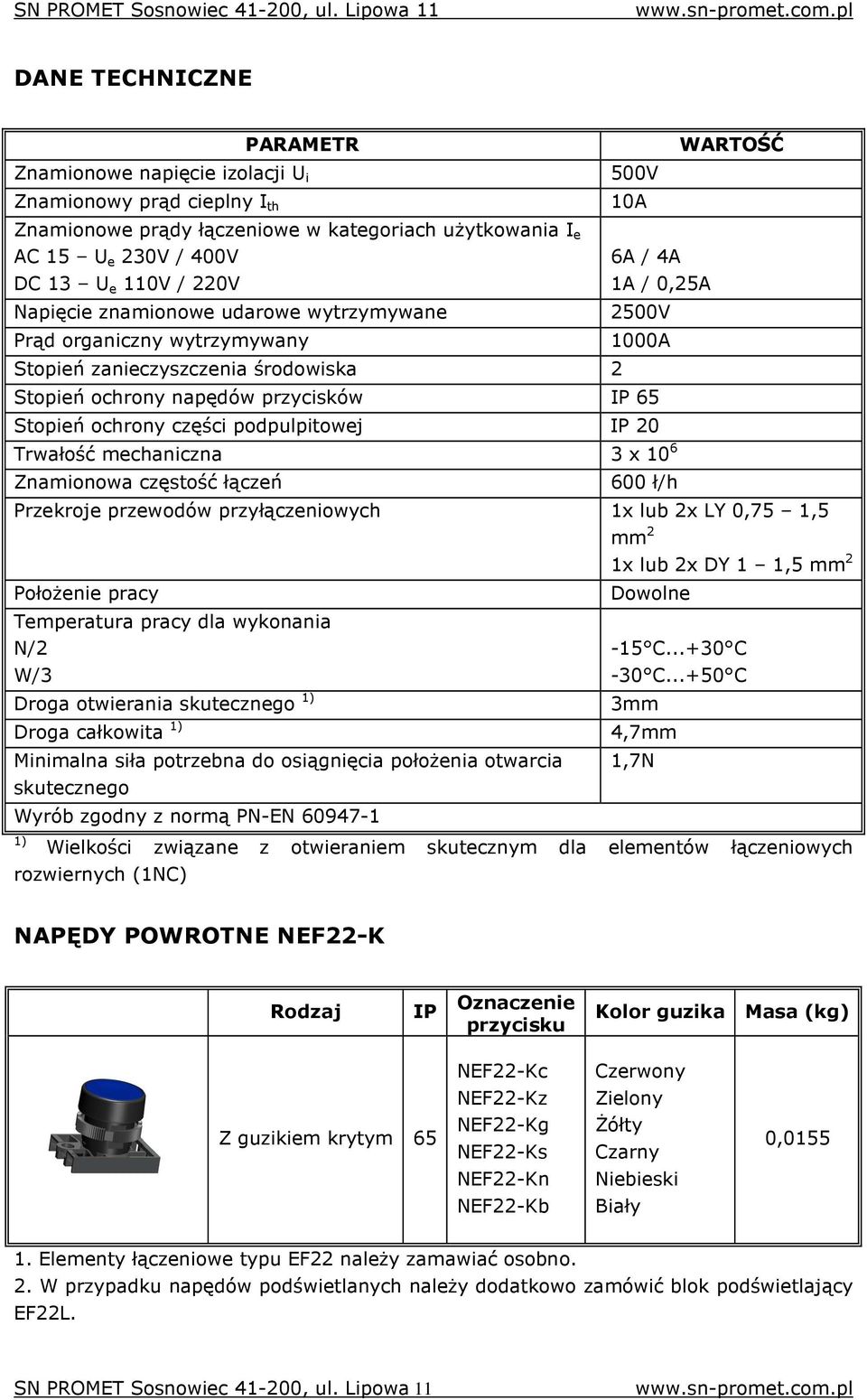

4 DANE TECHNICZNE PARAMETR Znamionowe napięcie izolacji U i Znamionowy prąd cieplny I th 500V 10A WARTOŚĆ Znamionowe prądy łączeniowe w kategoriach uŝytkowania I e AC 15 U e 230V / 400V DC 13 U e 110V / 220V Napięcie znamionowe udarowe wytrzymywane Prąd organiczny wytrzymywany Stopień zanieczyszczenia środowiska 2 6A / 4A 1A / 0,25A 2500V 1000A Stopień ochrony napędów przycisków IP 65 Stopień ochrony części podpulpitowej IP 20 Trwałość mechaniczna 3 x 10 6 Znamionowa częstość łączeń 600 ł/h Przekroje przewodów przyłączeniowych 1x lub 2x LY 0,75 1,5 mm 2 PołoŜenie pracy Temperatura pracy dla wykonania N/2 W/3 Droga otwierania skutecznego 1) Droga całkowita 1) Minimalna siła potrzebna do osiągnięcia połoŝenia otwarcia skutecznego Wyrób zgodny z normą PN-EN ) 1x lub 2x DY 1 1,5 mm 2 Dowolne -15 C C -30 C C 3mm 4,7mm 1,7N Wielkości związane z otwieraniem skutecznym dla elementów łączeniowych rozwiernych (1NC) NAPĘDY POWROTNE NEF22-K Rodzaj IP Oznaczenie przycisku Kolor guzika Masa (kg) NEF22-Kc Czerwony NEF22-Kz Zielony Z guzikiem krytym 65 NEF22-Kg NEF22-Ks śółty Czarny 0,0155 NEF22-Kn Niebieski NEF22-Kb Biały 1. Elementy łączeniowe typu EF22 naleŝy zamawiać osobno. 2. W przypadku napędów podświetlanych naleŝy dodatkowo zamówić blok podświetlający EF22L.

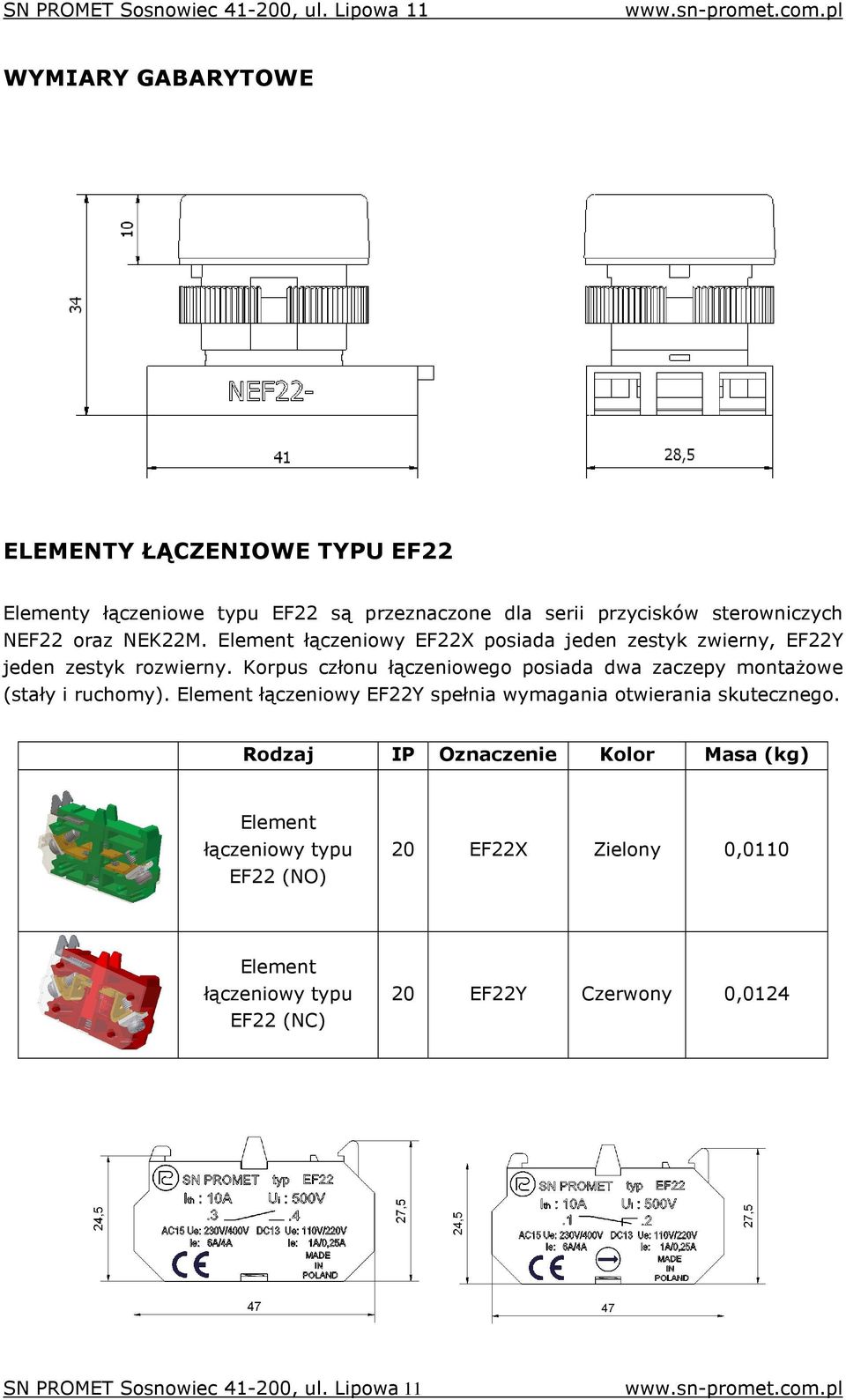

5 WYMIARY GABARYTOWE ELEMENTY ŁĄCZENIOWE TYPU EF22 Elementy łączeniowe typu EF22 są przeznaczone dla serii przycisków sterowniczych NEF22 oraz NEK22M. Element łączeniowy EF22X posiada jeden zestyk zwierny, EF22Y jeden zestyk rozwierny. Korpus członu łączeniowego posiada dwa zaczepy montaŝowe (stały i ruchomy). Element łączeniowy EF22Y spełnia wymagania otwierania skutecznego. Rodzaj IP Oznaczenie Kolor Masa (kg) Element łączeniowy typu EF22 (NO) 20 EF22X Zielony 0,0110 Element łączeniowy typu EF22 (NC) 20 EF22Y Czerwony 0,0124

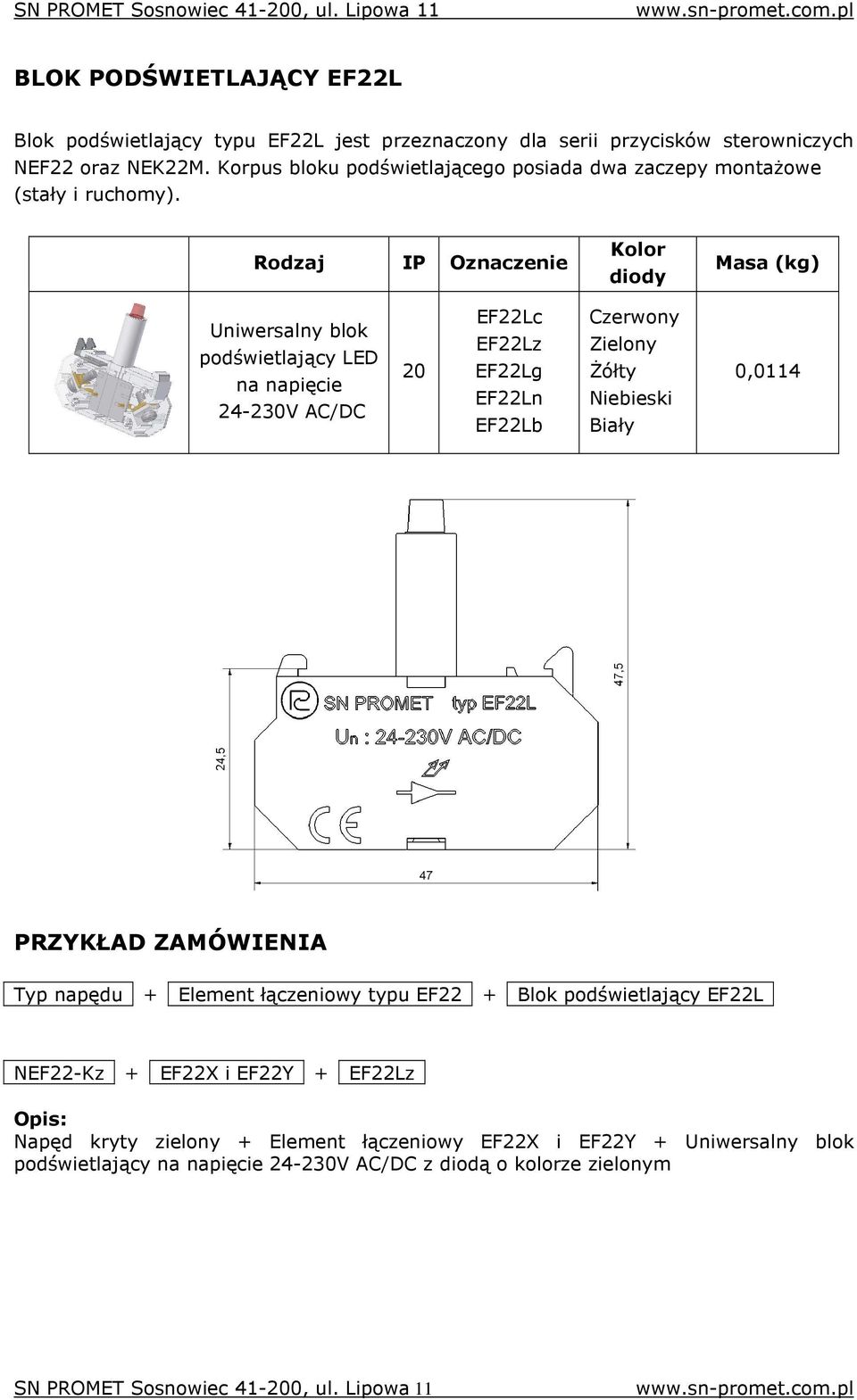

6 BLOK PODŚWIETLAJĄCY EF22L Blok podświetlający typu EF22L jest przeznaczony dla serii przycisków sterowniczych NEF22 oraz NEK22M. Korpus bloku podświetlającego posiada dwa zaczepy montaŝowe (stały i ruchomy). Rodzaj IP Oznaczenie Kolor diody Masa (kg) Uniwersalny blok podświetlający LED na napięcie V AC/DC 20 EF22Lc EF22Lz EF22Lg EF22Ln EF22Lb Czerwony Zielony śółty Niebieski Biały 0,0114 PRZYKŁAD ZAMÓWIENIA Typ napędu + Element łączeniowy typu EF22 + Blok podświetlający EF22L NEF22-Kz + EF22X i EF22Y + EF22Lz Opis: Napęd kryty zielony + Element łączeniowy EF22X i EF22Y + Uniwersalny blok podświetlający na napięcie V AC/DC z diodą o kolorze zielonym
