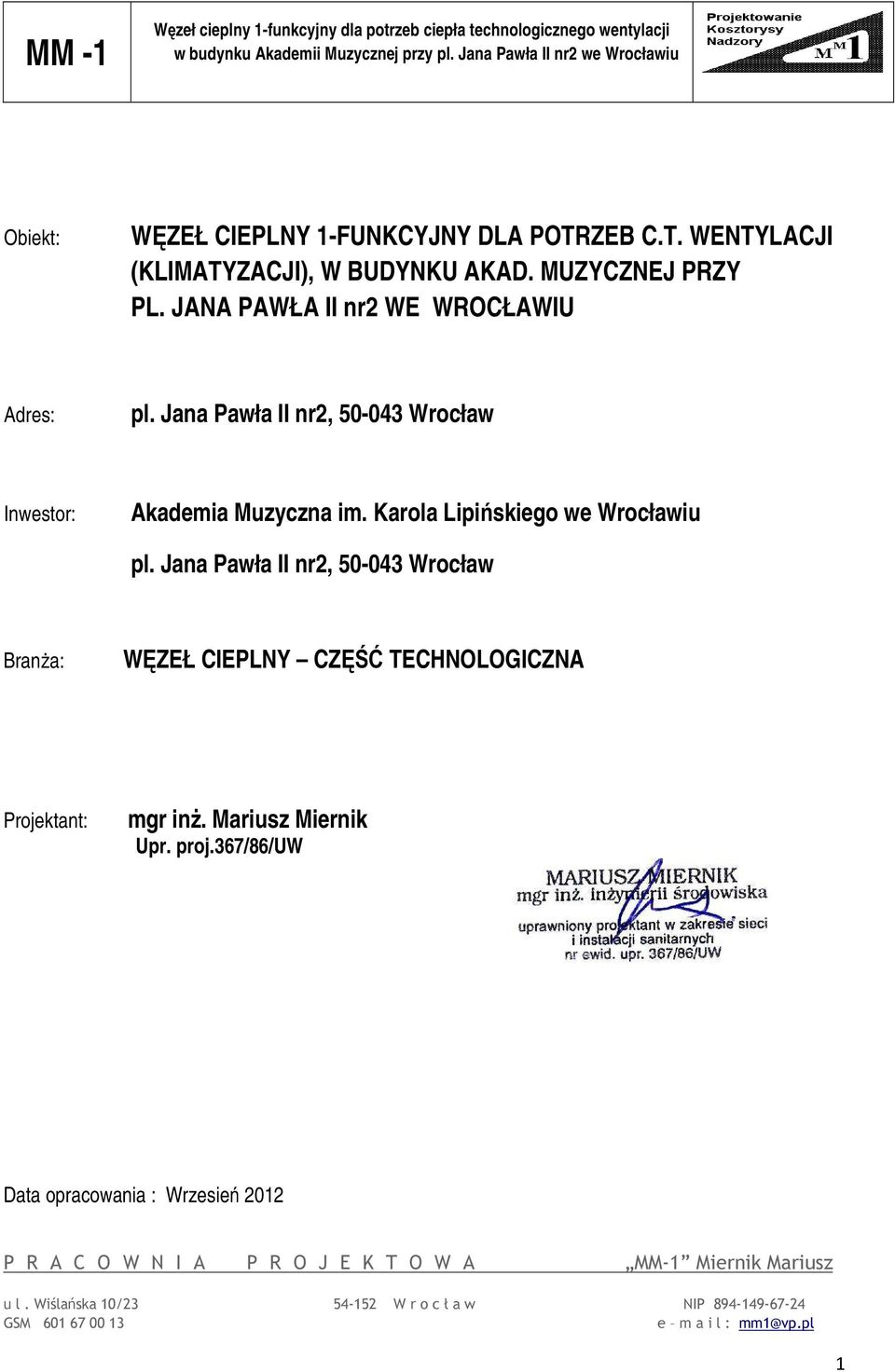

1 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu Obiekt: WĘZEŁ CIEPLNY 1-FUNKCYJNY DLA POTRZEB C.T. WENTYLACJI (KLIMATYZACJI), W BUDYNKU AKAD. MUZYCZNEJ PRZY PL. JANA PAWŁA II nr2 WE WROCŁAWIU Adres: pl. Jana Pawła II nr2, Wrocław Inwestor: Akademia Muzyczna im. Karola Lipińskiego we Wrocławiu pl. Jana Pawła II nr2, Wrocław Branża: WĘZEŁ CIEPLNY CZĘŚĆ TECHNOLOGICZNA Projektant: mgr inż. Mariusz Miernik Upr. proj.367/86/uw Data opracowania : Wrzesień 2012 P R A C O W N I A P R O J E K T O W A MM-1 Miernik Mariusz u l. Wiślańska 10/ W r o c ł a w NIP GSM e m a i l : mm1@vp.pl 1

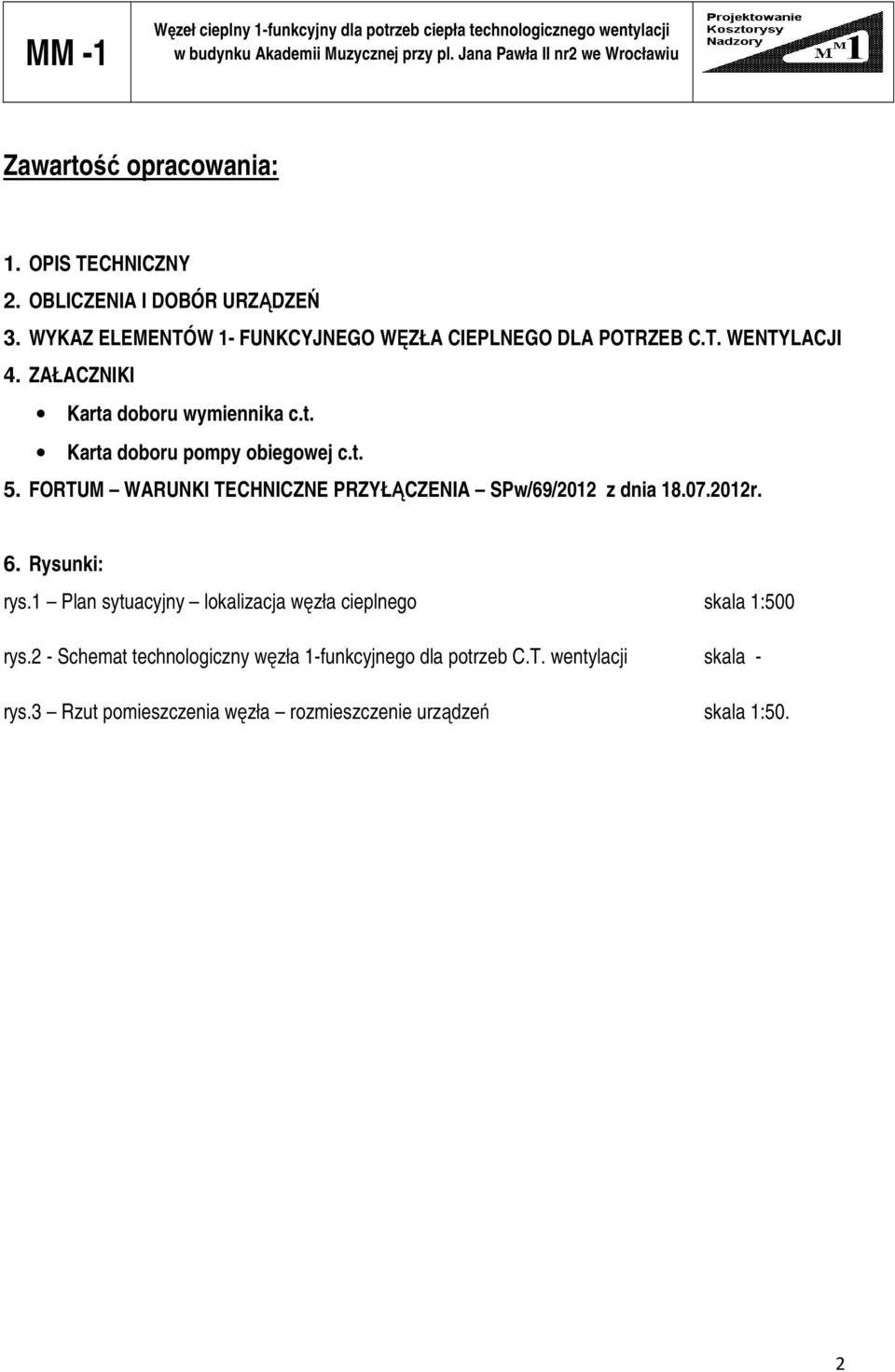

2 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu Zawartość opracowania: 1. OPIS TECHNICZNY 2. OBLICZENIA I DOBÓR URZĄDZEŃ 3. WYKAZ ELEMENTÓW 1- FUNKCYJNEGO WĘZŁA CIEPLNEGO DLA POTRZEB C.T. WENTYLACJI 4. ZAŁACZNIKI Karta doboru wymiennika c.t. Karta doboru pompy obiegowej c.t. 5. FORTUM WARUNKI TECHNICZNE PRZYŁĄCZENIA SPw/69/2012 z dnia r. 6. Rysunki: rys.1 Plan sytuacyjny lokalizacja węzła cieplnego skala 1:500 rys.2 - Schemat technologiczny węzła 1-funkcyjnego dla potrzeb C.T. wentylacji skala - rys.3 Rzut pomieszczenia węzła rozmieszczenie urządzeń skala 1:50. 2

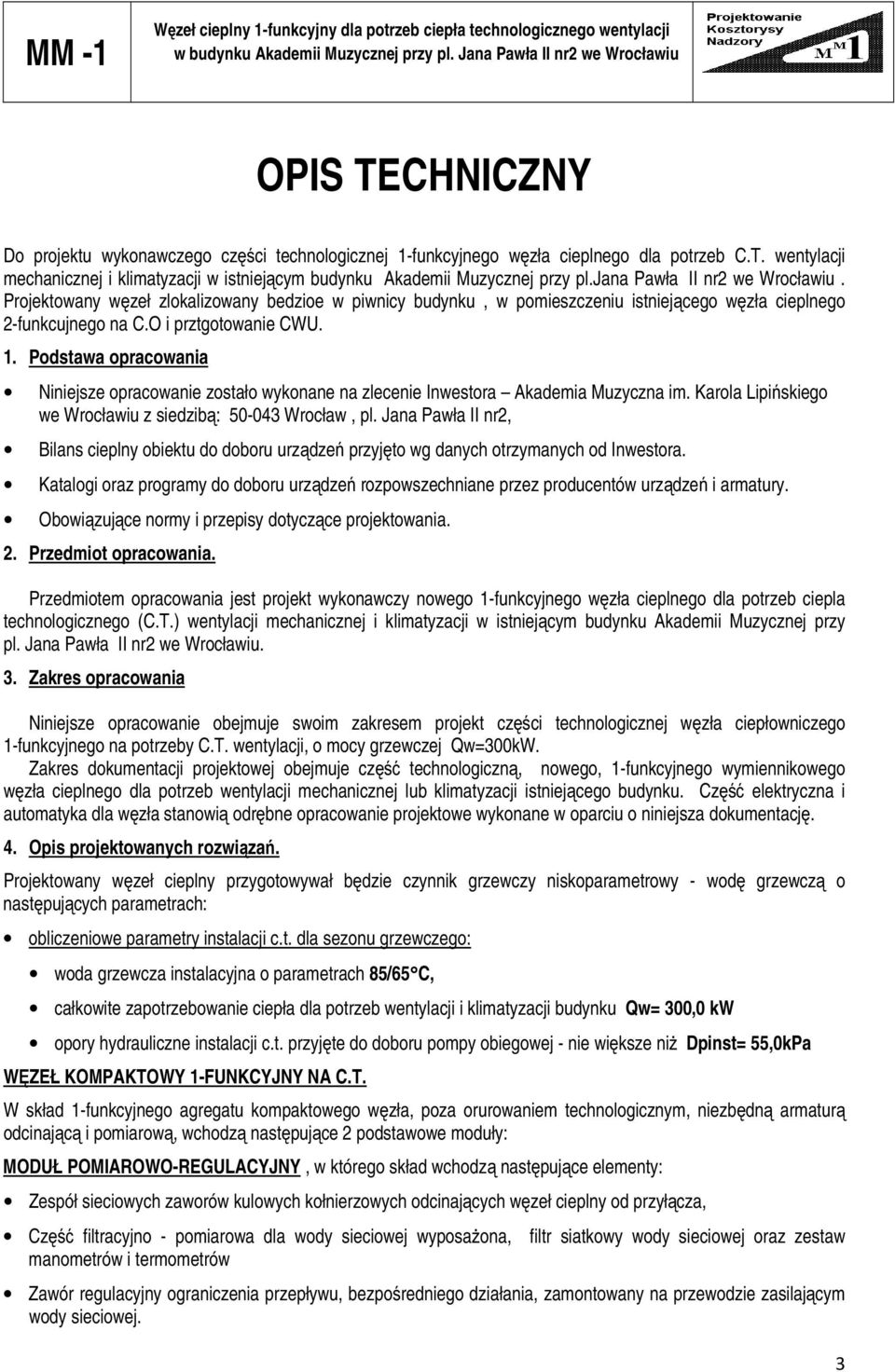

3 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu OPIS TECHNICZNY Do projektu wykonawczego części technologicznej 1-funkcyjnego węzła cieplnego dla potrzeb C.T. wentylacji mechanicznej i klimatyzacji w istniejącym budynku Akademii Muzycznej przy pl.jana Pawła II nr2 we Wrocławiu. Projektowany węzeł zlokalizowany bedzioe w piwnicy budynku, w pomieszczeniu istniejącego węzła cieplnego 2-funkcujnego na C.O i prztgotowanie CWU. 1. Podstawa opracowania Niniejsze opracowanie zostało wykonane na zlecenie Inwestora Akademia Muzyczna im. Karola Lipińskiego we Wrocławiu z siedzibą: Wrocław, pl. Jana Pawła II nr2, Bilans cieplny obiektu do doboru urządzeń przyjęto wg danych otrzymanych od Inwestora. Katalogi oraz programy do doboru urządzeń rozpowszechniane przez producentów urządzeń i armatury. Obowiązujące normy i przepisy dotyczące projektowania. 2. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy nowego 1-funkcyjnego węzła cieplnego dla potrzeb ciepla technologicznego (C.T.) wentylacji mechanicznej i klimatyzacji w istniejącym budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu. 3. Zakres opracowania Niniejsze opracowanie obejmuje swoim zakresem projekt części technologicznej węzła ciepłowniczego 1-funkcyjnego na potrzeby C.T. wentylacji, o mocy grzewczej Qw=300kW. Zakres dokumentacji projektowej obejmuje część technologiczną, nowego, 1-funkcyjnego wymiennikowego węzła cieplnego dla potrzeb wentylacji mechanicznej lub klimatyzacji istniejącego budynku. Część elektryczna i automatyka dla węzła stanowią odrębne opracowanie projektowe wykonane w oparciu o niniejsza dokumentację. 4. Opis projektowanych rozwiązań. Projektowany węzeł cieplny przygotowywał będzie czynnik grzewczy niskoparametrowy - wodę grzewczą o następujących parametrach: obliczeniowe parametry instalacji c.t. dla sezonu grzewczego: woda grzewcza instalacyjna o parametrach 85/65 C, całkowite zapotrzebowanie ciepła dla potrzeb wentylacji i klimatyzacji budynku Qw= 300,0 kw opory hydrauliczne instalacji c.t. przyjęte do doboru pompy obiegowej - nie większe niż Dpinst= 55,0kPa WĘZEŁ KOMPAKTOWY 1-FUNKCYJNY NA C.T. W skład 1-funkcyjnego agregatu kompaktowego węzła, poza orurowaniem technologicznym, niezbędną armaturą odcinającą i pomiarową, wchodzą następujące 2 podstawowe moduły: MODUŁ POMIAROWO-REGULACYJNY, w którego skład wchodzą następujące elementy: Zespół sieciowych zaworów kulowych kołnierzowych odcinających węzeł cieplny od przyłącza, Część filtracyjno - pomiarowa dla wody sieciowej wyposażona, manometrów i termometrów filtr siatkowy wody sieciowej oraz zestaw Zawór regulacyjny ograniczenia przepływu, bezpośredniego działania, zamontowany na przewodzie zasilającym wody sieciowej. 3

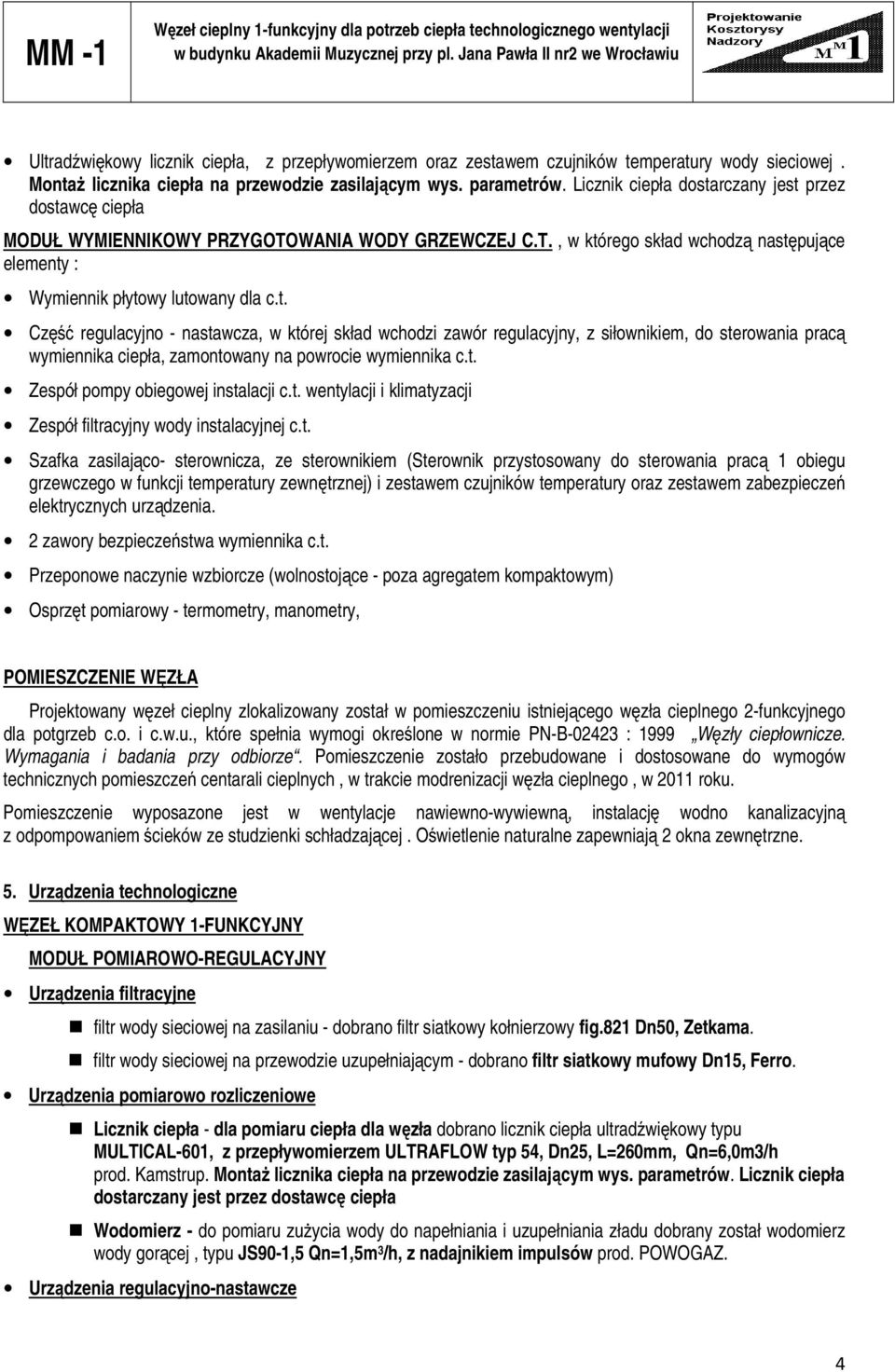

4 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu Ultradźwiękowy licznik ciepła, z przepływomierzem oraz zestawem czujników temperatury wody sieciowej. Montaż licznika ciepła na przewodzie zasilającym wys. parametrów. Licznik ciepła dostarczany jest przez dostawcę ciepła MODUŁ WYMIENNIKOWY PRZYGOTOWANIA WODY GRZEWCZEJ C.T., w którego skład wchodzą następujące elementy : Wymiennik płytowy lutowany dla c.t. Część regulacyjno - nastawcza, w której skład wchodzi zawór regulacyjny, z siłownikiem, do sterowania pracą wymiennika ciepła, zamontowany na powrocie wymiennika c.t. Zespół pompy obiegowej instalacji c.t. wentylacji i klimatyzacji Zespół filtracyjny wody instalacyjnej c.t. Szafka zasilająco- sterownicza, ze sterownikiem (Sterownik przystosowany do sterowania pracą 1 obiegu grzewczego w funkcji temperatury zewnętrznej) i zestawem czujników temperatury oraz zestawem zabezpieczeń elektrycznych urządzenia. 2 zawory bezpieczeństwa wymiennika c.t. Przeponowe naczynie wzbiorcze (wolnostojące - poza agregatem kompaktowym) Osprzęt pomiarowy - termometry, manometry, POMIESZCZENIE WĘZŁA Projektowany węzeł cieplny zlokalizowany został w pomieszczeniu istniejącego węzła cieplnego 2-funkcyjnego dla potgrzeb c.o. i c.w.u., które spełnia wymogi określone w normie PN-B : 1999 Węzły ciepłownicze. Wymagania i badania przy odbiorze. Pomieszczenie zostało przebudowane i dostosowane do wymogów technicznych pomieszczeń centarali cieplnych, w trakcie modrenizacji węzła cieplnego, w 2011 roku. Pomieszczenie wyposazone jest w wentylacje nawiewno-wywiewną, instalację wodno kanalizacyjną z odpompowaniem ścieków ze studzienki schładzającej. Oświetlenie naturalne zapewniają 2 okna zewnętrzne. 5. Urządzenia technologiczne WĘZEŁ KOMPAKTOWY 1-FUNKCYJNY MODUŁ POMIAROWO-REGULACYJNY Urządzenia filtracyjne filtr wody sieciowej na zasilaniu - dobrano filtr siatkowy kołnierzowy fig.821 Dn50, Zetkama. filtr wody sieciowej na przewodzie uzupełniającym - dobrano filtr siatkowy mufowy Dn15, Ferro. Urządzenia pomiarowo rozliczeniowe Licznik ciepła - dla pomiaru ciepła dla węzła dobrano licznik ciepła ultradźwiękowy typu MULTICAL-601, z przepływomierzem ULTRAFLOW typ 54, Dn25, L=260mm, Qn=6,0m3/h prod. Kamstrup. Montaż licznika ciepła na przewodzie zasilającym wys. parametrów. Licznik ciepła dostarczany jest przez dostawcę ciepła Wodomierz - do pomiaru zużycia wody do napełniania i uzupełniania zładu dobrany został wodomierz wody gorącej, typu JS90-1,5 Qn=1,5m 3 /h, z nadajnikiem impulsów prod. POWOGAZ. Urządzenia regulacyjno-nastawcze 4

5 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu Regulator przepływu bezpośredniego działania - dla ustawienia strumienia wody sieciowej przepływającej przez węzeł, dobrany został zawór regulacyjny typu 45-9, kv=8,0m3/h, Dn25, zakres przepływu 0,3-5,0m3/h prod. Samson. Regulator przepływu zlokalizowany został na przewodzie zasilającym wody sieciowej. MODUŁ C.T. Wymiennik ciepła - dla całkowitego zapotrzebowania ciepła równego Qw=300,0 kw dobrany został wymiennik płytowy lutowany typu LC (70 płyt) prod. firmy SECESPOL Urządzenia filtrujące - filtr wody instalacyjnej c.t. - dobrano filtr siatkowy mufowy Dn80, Ferro. Zabezpieczenie instalacji c.o. Zabezpieczenie instalacji oraz wymiennika co, zaprojektowano w układzie zamkniętym, zgodnie z wymogami normy PN-B-20414:1999. Zabezpieczenie wymiennika stanowią 2 zawory bezpieczeństwa membranowe kątowe, typu SYR ¼ / 1 ½, do=27mm, w wykonaniu na 6,0bar. Rozszerzalność termiczna wody grzewczej instalacji c.o. przejmuje 1 przeponowe naczynie wzbiorcze typu REFLEX N 250/6, o całkowitej pojemności łącznej Vc=250dm3. Zawory automatycznej regulacji c.o. zawór dla wymiennika ciepła - dla sterowania pracą wymiennika dobrany został jednoprzelotowy zawór regulacyjny typu VVG ,0 Dn25, kv=10,0m3/h z siłownikiem elektrohydraulicznym SKD32.51 prod. Siemens., wyposażonym w sprężynę powrotną Urządzenia sterujące pracą węzła Zespół regulacyjno sterujący - do sterowania praca węzła cieplnego zastosowany został zespół urządzeń elektronicznych prod. Siemens, w którego skład wchodzi : elektroniczny 1-obwodowy regulator typu RVD120-C Zespół regulacyjno - sterujący zostanie zamontowany w szafce sterowniczej. Zespół elektronicznych czujników temperatury - prod. firmy Siemens, w skład którego wchodzą : czujnik temperatury zewnętrznej typu QAC32, czujnik temperatury wody instalacyjnej c.t.- zanurzeniowy typu QAE termostat bezpieczeństwa STW dla instalacji c.o. typu RAK-TW.1200B-H Pompa obiegowa - jako pompę obiegowa dla potrzeb instalacji c.o. dobrano pompę typu MAGNA F ( ) 1x230V AC, prod. firmy GRUNDFOS 6. Armatura i rurociągi Instalację węzła cieplnego, po stronie wysokoparametrowej węzła cieplnego, należy wykonać z rur stalowych, czarnych, bez szwu, wg EN , ze stali gatunku P235GH. Na załamaniach trasy rurociągów wys. parametrów stosować kolana gładkie hamburskie,o promieniu gięcia R min=1,5d wg normy EN , wykonane ze stali gatunku P235GH. Wymagane jest zachowanie minimalnej wysokości przejść pod rurociągami H min = 2,00m. Wszystkie przewody po stronie wtórnej instalacyjnej wykonywać należy z rur instalacyjnych stalowych czarnych, ze szwem, średnich typu S wg PN-84/H Połączenia spawane i gwintowe. Jako główne zawory odcinające węzeł cieplny od sieci cieplnej, należy zastosować zawory : 5

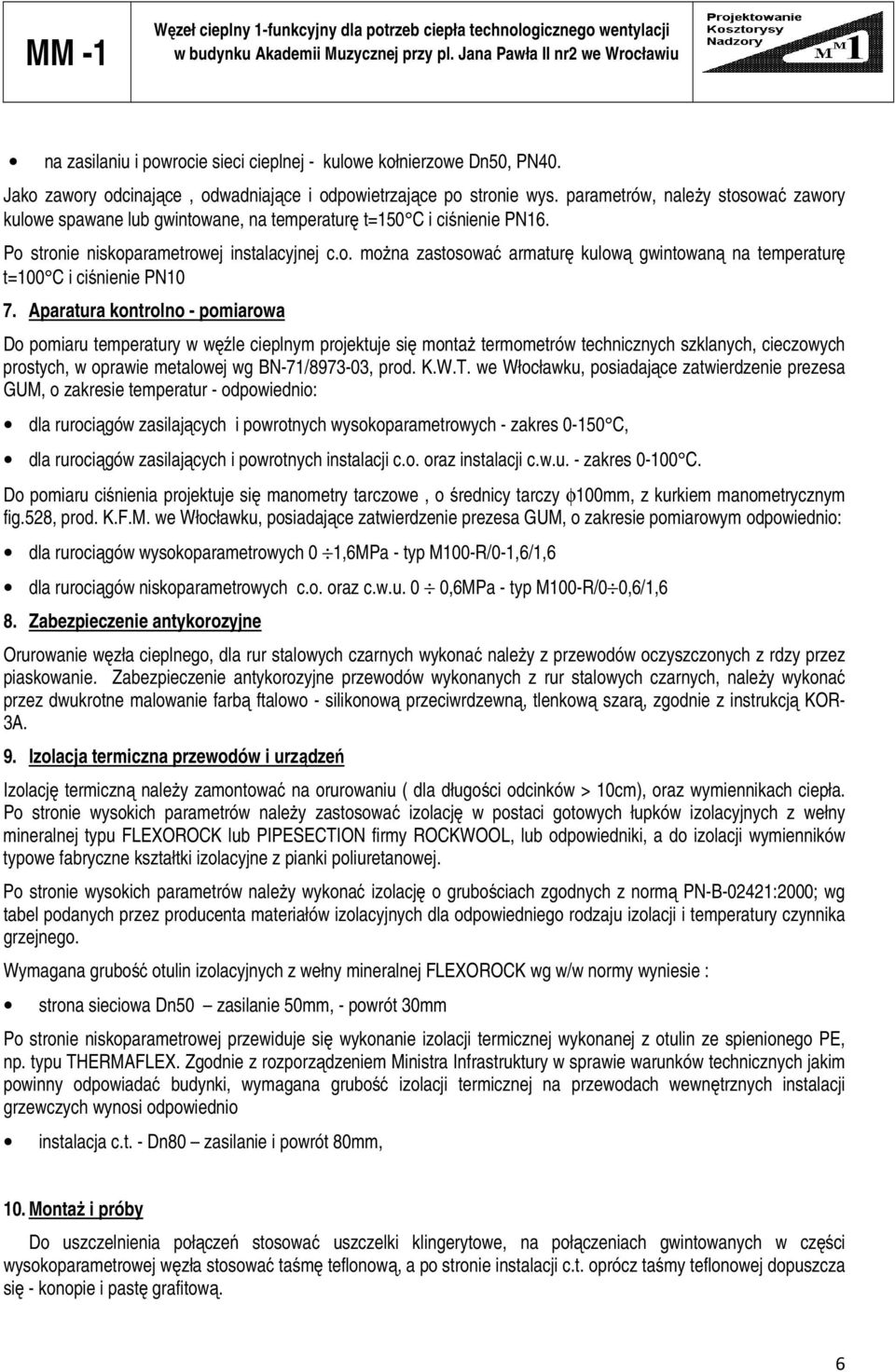

6 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu na zasilaniu i powrocie sieci cieplnej - kulowe kołnierzowe Dn50, PN40. Jako zawory odcinające, odwadniające i odpowietrzające po stronie wys. parametrów, należy stosować zawory kulowe spawane lub gwintowane, na temperaturę t=150 C i ciśnienie PN16. Po stronie niskoparametrowej instalacyjnej c.o. można zastosować armaturę kulową gwintowaną na temperaturę t=100 C i ciśnienie PN10 7. Aparatura kontrolno - pomiarowa Do pomiaru temperatury w węźle cieplnym projektuje się montaż termometrów technicznych szklanych, cieczowych prostych, w oprawie metalowej wg BN-71/ , prod. K.W.T. we Włocławku, posiadające zatwierdzenie prezesa GUM, o zakresie temperatur - odpowiednio: dla rurociągów zasilających i powrotnych wysokoparametrowych - zakres C, dla rurociągów zasilających i powrotnych instalacji c.o. oraz instalacji c.w.u. - zakres C. Do pomiaru ciśnienia projektuje się manometry tarczowe, o średnicy tarczy φ100mm, z kurkiem manometrycznym fig.528, prod. K.F.M. we Włocławku, posiadające zatwierdzenie prezesa GUM, o zakresie pomiarowym odpowiednio: dla rurociągów wysokoparametrowych 0 1,6MPa - typ M100-R/0-1,6/1,6 dla rurociągów niskoparametrowych c.o. oraz c.w.u. 0 0,6MPa - typ M100-R/0 0,6/1,6 8. Zabezpieczenie antykorozyjne Orurowanie węzła cieplnego, dla rur stalowych czarnych wykonać należy z przewodów oczyszczonych z rdzy przez piaskowanie. Zabezpieczenie antykorozyjne przewodów wykonanych z rur stalowych czarnych, należy wykonać przez dwukrotne malowanie farbą ftalowo - silikonową przeciwrdzewną, tlenkową szarą, zgodnie z instrukcją KOR- 3A. 9. Izolacja termiczna przewodów i urządzeń Izolację termiczną należy zamontować na orurowaniu ( dla długości odcinków > 10cm), oraz wymiennikach ciepła. Po stronie wysokich parametrów należy zastosować izolację w postaci gotowych łupków izolacyjnych z wełny mineralnej typu FLEXOROCK lub PIPESECTION firmy ROCKWOOL, lub odpowiedniki, a do izolacji wymienników typowe fabryczne kształtki izolacyjne z pianki poliuretanowej. Po stronie wysokich parametrów należy wykonać izolację o grubościach zgodnych z normą PN-B-02421:2000; wg tabel podanych przez producenta materiałów izolacyjnych dla odpowiedniego rodzaju izolacji i temperatury czynnika grzejnego. Wymagana grubość otulin izolacyjnych z wełny mineralnej FLEXOROCK wg w/w normy wyniesie : strona sieciowa Dn50 zasilanie 50mm, - powrót 30mm Po stronie niskoparametrowej przewiduje się wykonanie izolacji termicznej wykonanej z otulin ze spienionego PE, np. typu THERMAFLEX. Zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki, wymagana grubość izolacji termicznej na przewodach wewnętrznych instalacji grzewczych wynosi odpowiednio instalacja c.t. - Dn80 zasilanie i powrót 80mm, 10. Montaż i próby Do uszczelnienia połączeń stosować uszczelki klingerytowe, na połączeniach gwintowanych w części wysokoparametrowej węzła stosować taśmę teflonową, a po stronie instalacji c.t. oprócz taśmy teflonowej dopuszcza się - konopie i pastę grafitową. 6

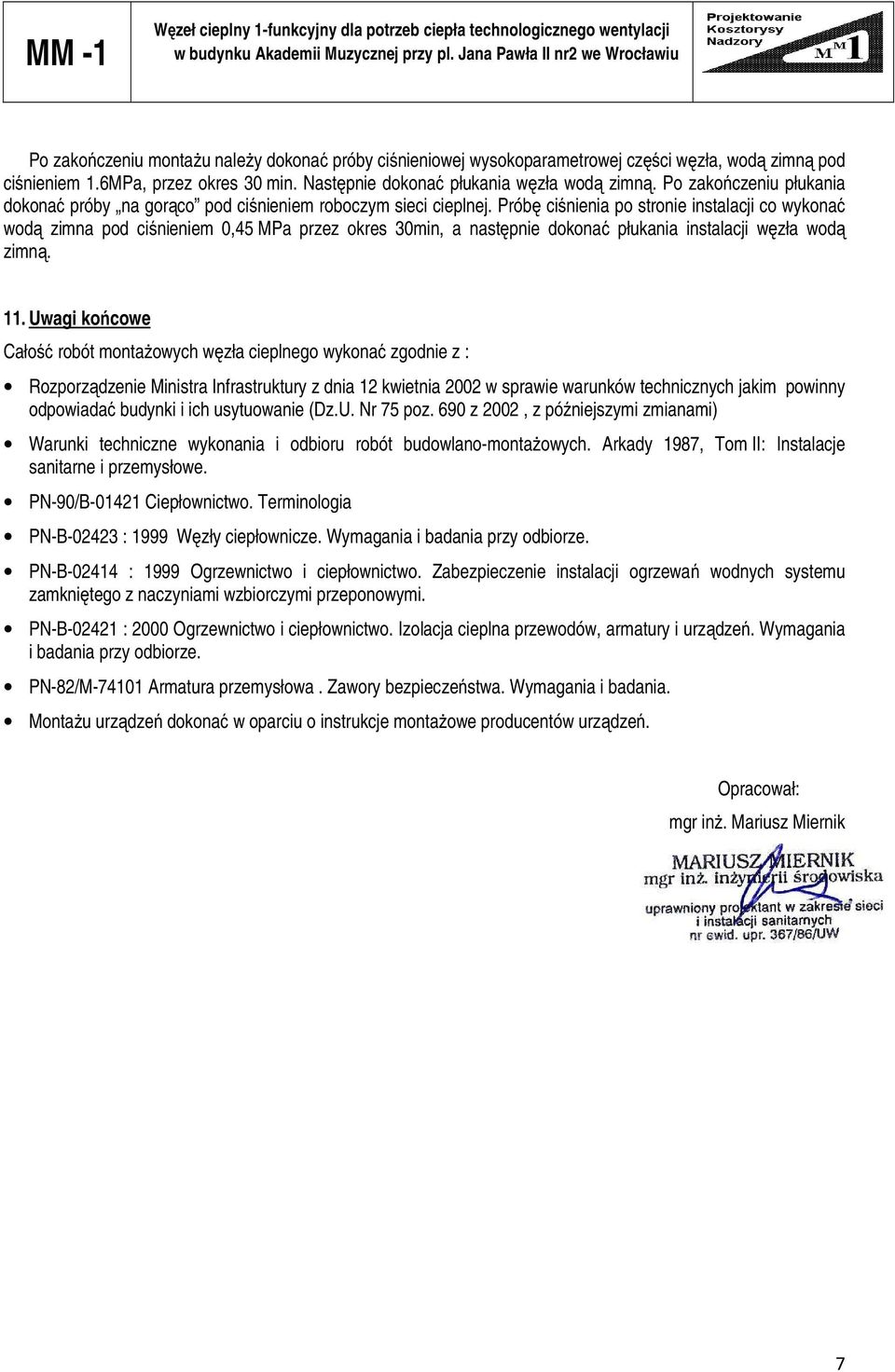

7 MM -1 Węzeł cieplny 1-funkcyjny dla potrzeb ciepła technologicznego wentylacji w budynku Akademii Muzycznej przy pl. Jana Pawła II nr2 we Wrocławiu Po zakończeniu montażu należy dokonać próby ciśnieniowej wysokoparametrowej części węzła, wodą zimną pod ciśnieniem 1.6MPa, przez okres 30 min. Następnie dokonać płukania węzła wodą zimną. Po zakończeniu płukania dokonać próby na gorąco pod ciśnieniem roboczym sieci cieplnej. Próbę ciśnienia po stronie instalacji co wykonać wodą zimna pod ciśnieniem 0,45 MPa przez okres 30min, a następnie dokonać płukania instalacji węzła wodą zimną. 11. Uwagi końcowe Całość robót montażowych węzła cieplnego wykonać zgodnie z : Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz. 690 z 2002, z późniejszymi zmianami) Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Arkady 1987, Tom II: Instalacje sanitarne i przemysłowe. PN-90/B Ciepłownictwo. Terminologia PN-B : 1999 Węzły ciepłownicze. Wymagania i badania przy odbiorze. PN-B : 1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. PN-B : 2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze. PN-82/M Armatura przemysłowa. Zawory bezpieczeństwa. Wymagania i badania. Montażu urządzeń dokonać w oparciu o instrukcje montażowe producentów urządzeń. Opracował: mgr inż. Mariusz Miernik 7

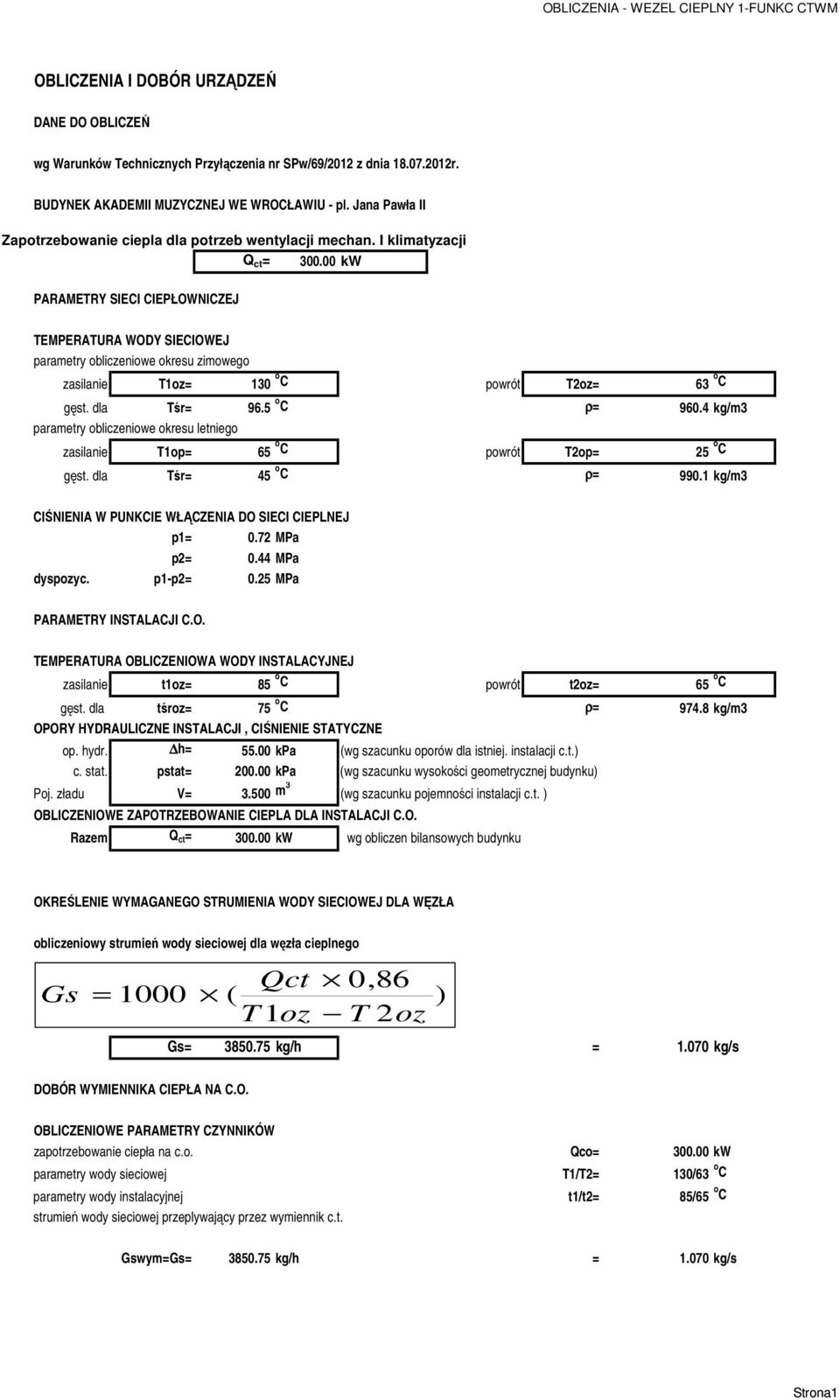

8 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM OBLICZENIA I DOBÓR URZĄDZEŃ DANE DO OBLICZEŃ wg Warunków Technicznych Przyłączenia nr SPw/69/2012 z dnia r. BUDYNEK AKADEMII MUZYCZNEJ WE WROCŁAWIU - pl. Jana Pawła II Zapotrzebowanie ciepla dla potrzeb wentylacji mechan. I klimatyzacji Q ct = kw PARAMETRY SIECI CIEPŁOWNICZEJ TEMPERATURA WODY SIECIOWEJ parametry obliczeniowe okresu zimowego zasilanie T1oz= 130 o C powrót T2oz= 63 o C gęst. dla Tśr= 96.5 o C ρ= kg/m3 parametry obliczeniowe okresu letniego zasilanie T1op= 65 o C powrót T2op= 25 o C gęst. dla Tśr= 45 o C ρ= kg/m3 CIŚNIENIA W PUNKCIE WŁĄCZENIA DO SIECI CIEPLNEJ p1= 0.72 MPa p2= 0.44 MPa dyspozyc. p1-p2= 0.25 MPa PARAMETRY INSTALACJI C.O. TEMPERATURA OBLICZENIOWA WODY INSTALACYJNEJ zasilanie t1oz= 85 o C powrót t2oz= 65 o C gęst. dla tśroz= 75 o C ρ= kg/m3 OPORY HYDRAULICZNE INSTALACJI, CIŚNIENIE STATYCZNE op. hydr. h= kpa (wg szacunku oporów dla istniej. instalacji c.t.) c. stat. pstat= kpa (wg szacunku wysokości geometrycznej budynku) Poj. zładu V= m 3 (wg szacunku pojemności instalacji c.t. ) OBLICZENIOWE ZAPOTRZEBOWANIE CIEPLA DLA INSTALACJI C.O. Razem Q ct = kw wg obliczen bilansowych budynku OKREŚLENIE WYMAGANEGO STRUMIENIA WODY SIECIOWEJ DLA WĘZŁA obliczeniowy strumień wody sieciowej dla węzła cieplnego Gs = 1000 Qct ( T 1 oz 0,86 T 2 oz ) Gs= kg/h = kg/s DOBÓR WYMIENNIKA CIEPŁA NA C.O. OBLICZENIOWE PARAMETRY CZYNNIKÓW zapotrzebowanie ciepła na c.o. Qco= kw parametry wody sieciowej T1/T2= 130/63 o C parametry wody instalacyjnej t1/t2= 85/65 o C strumień wody sieciowej przeplywający przez wymiennik c.t. Gswym=Gs= kg/h = kg/s Strona1

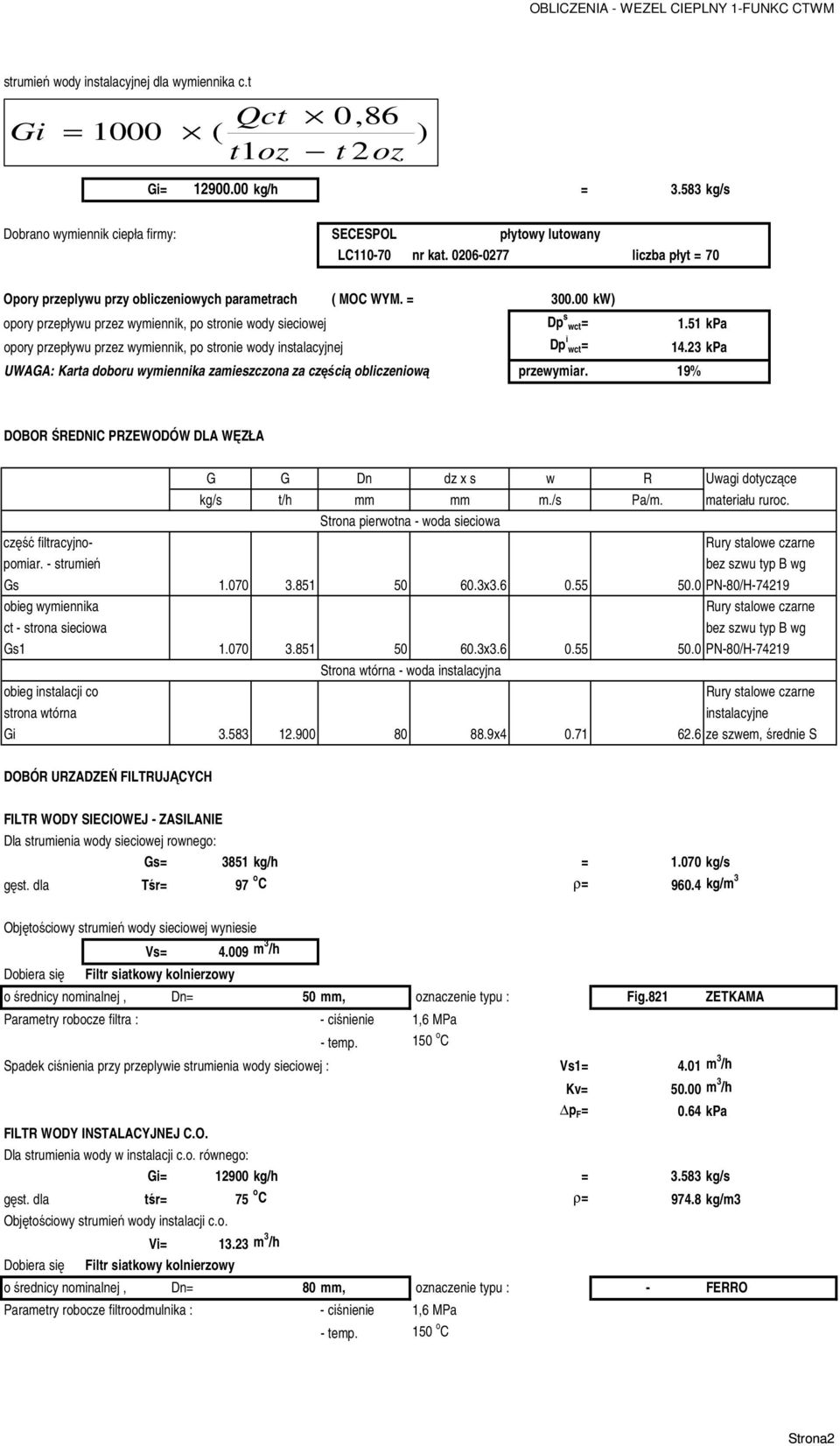

9 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM strumień wody instalacyjnej dla wymiennika c.t Gi = 1000 Qct ( t 1 oz 0,86 t 2 oz ) Gi= kg/h = kg/s Dobrano wymiennik ciepła firmy: SECESPOL płytowy lutowany LC nr kat liczba płyt = 70 Opory przeplywu przy obliczeniowych parametrach ( MOC WYM. = kw) opory przepływu przez wymiennik, po stronie wody sieciowej Dp s wct= 1.51 kpa opory przepływu przez wymiennik, po stronie wody instalacyjnej Dp i wct= kpa UWAGA: Karta doboru wymiennika zamieszczona za częścią obliczeniową przewymiar. 19% DOBOR ŚREDNIC PRZEWODÓW DLA WĘZŁA G G Dn dz x s w R Uwagi dotyczące kg/s t/h mm mm m./s Pa/m. materiału ruroc. Strona pierwotna - woda sieciowa część filtracyjno- Rury stalowe czarne pomiar. - strumień bez szwu typ B wg Gs x PN-80/H obieg wymiennika Rury stalowe czarne ct - strona sieciowa bez szwu typ B wg Gs x PN-80/H Strona wtórna - woda instalacyjna obieg instalacji co Rury stalowe czarne strona wtórna instalacyjne Gi x ze szwem, średnie S DOBÓR URZADZEŃ FILTRUJĄCYCH FILTR WODY SIECIOWEJ - ZASILANIE Dla strumienia wody sieciowej rownego: Gs= 3851 kg/h = kg/s gęst. dla Tśr= 97 o C ρ= kg/m 3 Objętościowy strumień wody sieciowej wyniesie Dobiera się Vs= m 3 /h Filtr siatkowy kolnierzowy o średnicy nominalnej, Dn= 50 mm, oznaczenie typu : Fig.821 ZETKAMA Parametry robocze filtra : - ciśnienie 1,6 MPa - temp. 150 o C Spadek ciśnienia przy przeplywie strumienia wody sieciowej : Vs1= 4.01 m 3 /h Kv= m 3 /h p F = 0.64 kpa FILTR WODY INSTALACYJNEJ C.O. Dla strumienia wody w instalacji c.o. równego: Gi= kg/h = kg/s gęst. dla tśr= 75 o C ρ= kg/m3 Objętościowy strumień wody instalacji c.o. Vi= m 3 /h Dobiera się Filtr siatkowy kolnierzowy o średnicy nominalnej, Dn= 80 mm, oznaczenie typu : - FERRO Parametry robocze filtroodmulnika : - ciśnienie 1,6 MPa - temp. 150 o C Strona2

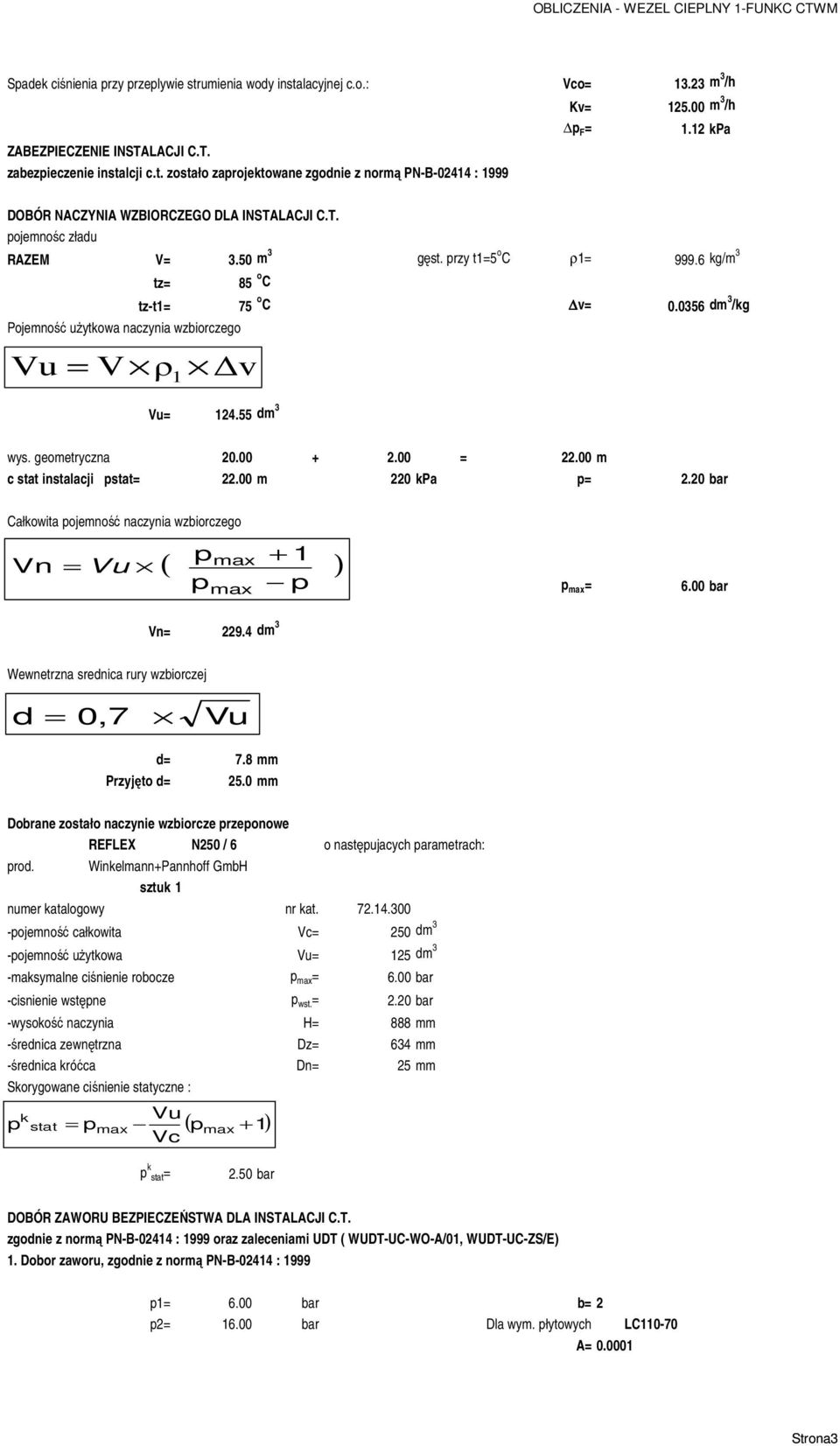

10 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM Spadek ciśnienia przy przeplywie strumienia wody instalacyjnej c.o.: Vco= m 3 /h ZABEZPIECZENIE INSTALACJI C.T. zabezpieczenie instalcji c.t. zostało zaprojektowane zgodnie z normą PN-B : 1999 Kv= m 3 /h p F = 1.12 kpa DOBÓR NACZYNIA WZBIORCZEGO DLA INSTALACJI C.T. pojemnośc zładu RAZEM V= 3.50 m 3 gęst. przy t1=5 o C ρ1= kg/m 3 tz= 85 o C tz-t1= 75 o C v= dm 3 /kg Pojemność użytkowa naczynia wzbiorczego Vu = V ρ 1 v Vu= dm 3 wys. geometryczna = m c stat instalacji pstat= m 220 kpa p= 2.20 bar Całkowita pojemność naczynia wzbiorczego Vn = Vu p p + 1 p max ( ) max p max = 6.00 bar Vn= dm 3 Wewnetrzna srednica rury wzbiorczej d = 0,7 Vu d= 7.8 mm Przyjęto d= 25.0 mm Dobrane zostało naczynie wzbiorcze przeponowe REFLEX N250 / 6 o następujacych parametrach: prod. Winkelmann+Pannhoff GmbH sztuk 1 numer katalogowy nr kat pojemność całkowita Vc= 250 dm 3 -pojemność użytkowa Vu= 125 dm 3 -maksymalne ciśnienie robocze p max = 6.00 bar -cisnienie wstępne p wst. = 2.20 bar -wysokość naczynia H= 888 mm -średnica zewnętrzna Dz= 634 mm -średnica króćca Dn= 25 mm Skorygowane ciśnienie statyczne : p k stat = p max Vu Vc ( p + 1 ) max p k stat= 2.50 bar DOBÓR ZAWORU BEZPIECZEŃSTWA DLA INSTALACJI C.T. zgodnie z normą PN-B : 1999 oraz zaleceniami UDT ( WUDT-UC-WO-A/01, WUDT-UC-ZS/E) 1. Dobor zaworu, zgodnie z normą PN-B : 1999 p1= 6.00 bar b= 2 p2= bar Dla wym. płytowych LC A= Strona3

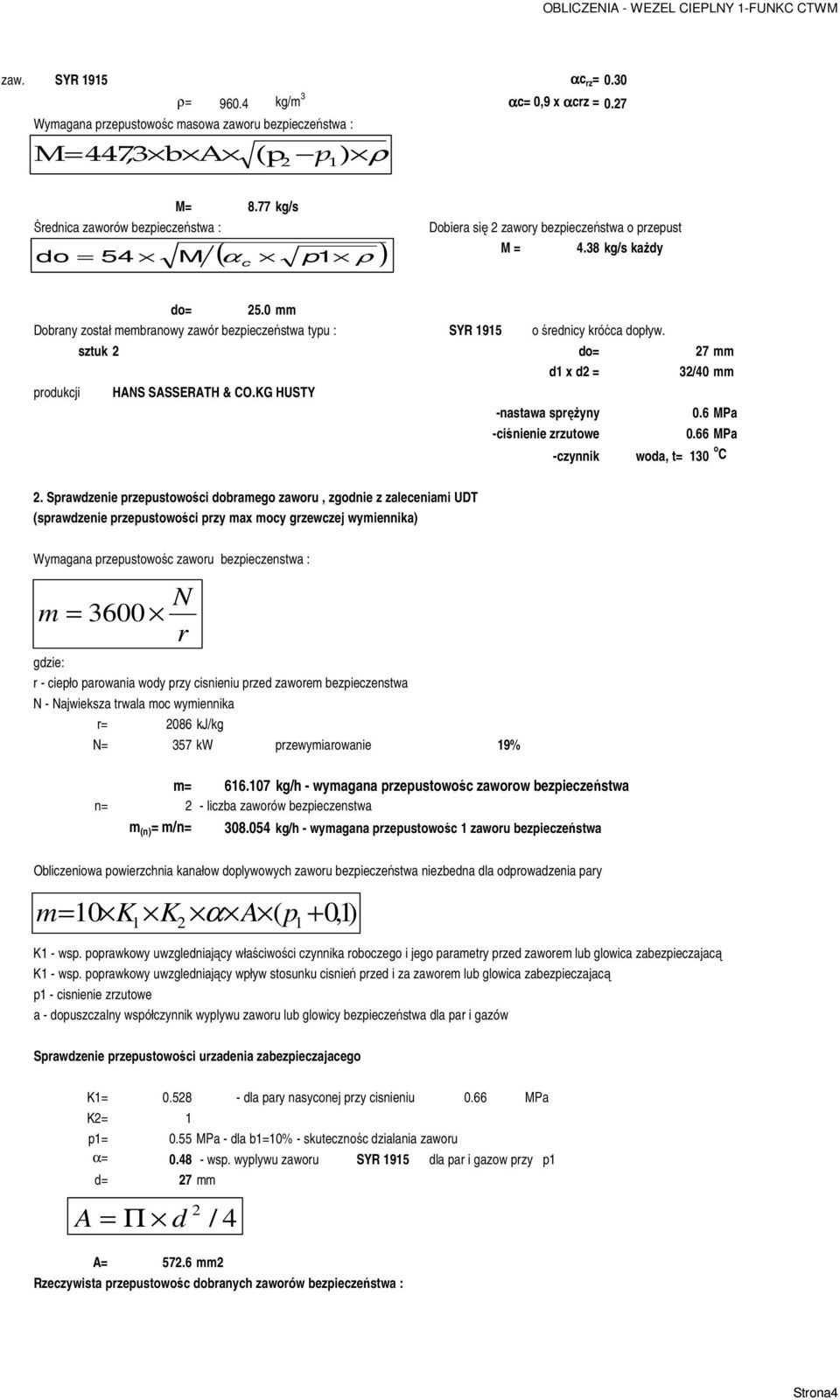

11 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM zaw. SYR 1915 αc rz = 0.30 ρ= kg/m 3 αc= 0,9 x αcrz = 0.27 Wymagana przepustowośc masowa zaworu bezpieczeństwa : M 2 p 1 = 447,3 b A (p ) ρ M= 8.77 kg/s Średnica zaworów bezpieczeństwa : ( α ( c α p p ρ ) ρ ) do = 54 M 1 1 c Dobiera się 2 zawory bezpieczeństwa o przepust M = 4.38 kg/s każdy do= 25.0 mm Dobrany został membranowy zawór bezpieczeństwa typu : SYR 1915 o średnicy króćca dopływ. sztuk 2 do= 27 mm d1 x d2 = 32/40 mm produkcji HANS SASSERATH & CO.KG HUSTY -nastawa sprężyny 0.6 MPa -ciśnienie zrzutowe 0.66 MPa -czynnik woda, t= 130 o C 2. Sprawdzenie przepustowości dobramego zaworu, zgodnie z zaleceniami UDT (sprawdzenie przepustowości przy max mocy grzewczej wymiennika) Wymagana przepustowośc zaworu bezpieczenstwa : N m = 3600 r gdzie: r - ciepło parowania wody przy cisnieniu przed zaworem bezpieczenstwa N - Najwieksza trwala moc wymiennika r= 2086 kj/kg N= 357 kw przewymiarowanie 19% m= kg/h - wymagana przepustowośc zaworow bezpieczeństwa n= 2 - liczba zaworów bezpieczenstwa m (n) = m/n= kg/h - wymagana przepustowośc 1 zaworu bezpieczeństwa Obliczeniowa powierzchnia kanałow doplywowych zaworu bezpieczeństwa niezbedna dla odprowadzenia pary m = 10 K K 2 α A ( p , ) K1 - wsp. poprawkowy uwzgledniający właściwości czynnika roboczego i jego parametry przed zaworem lub glowica zabezpieczajacą K1 - wsp. poprawkowy uwzgledniający wpływ stosunku cisnień przed i za zaworem lub glowica zabezpieczajacą p1 - cisnienie zrzutowe a - dopuszczalny współczynnik wyplywu zaworu lub glowicy bezpieczeństwa dla par i gazów Sprawdzenie przepustowości urzadenia zabezpieczajacego K1= dla pary nasyconej przy cisnieniu 0.66 MPa K2= 1 p1= 0.55 MPa - dla b1=10% - skutecznośc dzialania zaworu α= wsp. wyplywu zaworu SYR 1915 dla par i gazow przy p1 d= 27 mm A = Π d 2 / 4 A= mm2 Rzeczywista przepustowośc dobranych zaworów bezpieczeństwa : Strona4

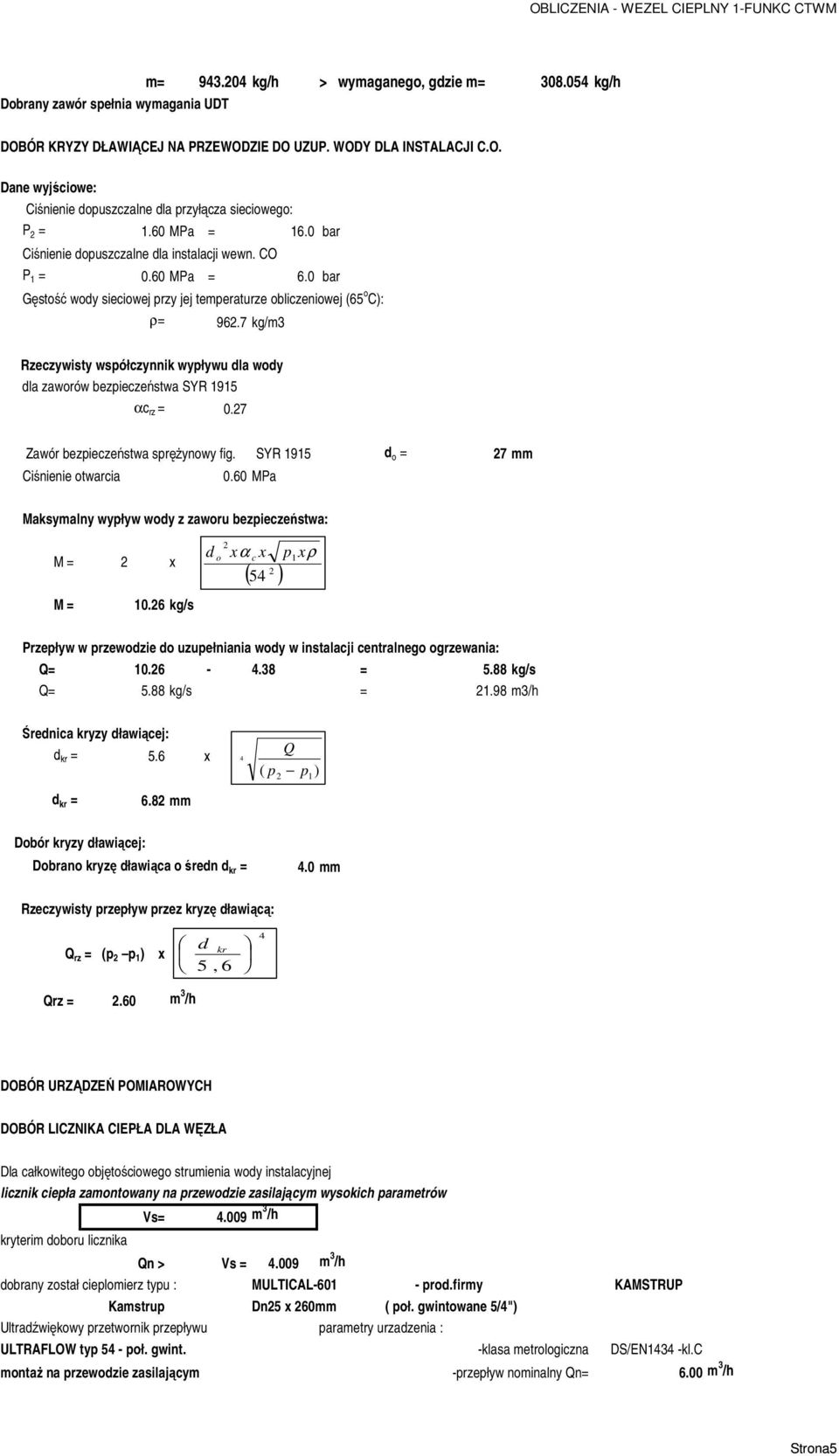

12 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM m= kg/h > wymaganego, gdzie m= kg/h Dobrany zawór spełnia wymagania UDT DOBÓR KRYZY DŁAWIĄCEJ NA PRZEWODZIE DO UZUP. WODY DLA INSTALACJI C.O. Dane wyjściowe: Ciśnienie dopuszczalne dla przyłącza sieciowego: P 2 = 1.60 MPa = 16.0 bar Ciśnienie dopuszczalne dla instalacji wewn. CO P 1 = 0.60 MPa = 6.0 bar Gęstość wody sieciowej przy jej temperaturze obliczeniowej (65 o C): ρ= kg/m3 Rzeczywisty współczynnik wypływu dla wody dla zaworów bezpieczeństwa SYR 1915 αc rz = 0.27 Zawór bezpieczeństwa sprężynowy fig. SYR 1915 d o = 27 mm Ciśnienie otwarcia 0.60 MPa Maksymalny wypływ wody z zaworu bezpieczeństwa: M = 2 x M = kg/s d 2 o x α x p xρ c 2 ( 54 ) 1 Przepływ w przewodzie do uzupełniania wody w instalacji centralnego ogrzewania: Q= = 5.88 kg/s Q= 5.88 kg/s = m3/h Średnica kryzy dławiącej: d kr = 5.6 x d kr = 6.82 mm 4 Q ( p p ) 1 2 Dobór kryzy dławiącej: Dobrano kryzę dławiąca o średn d kr = 4.0 mm Rzeczywisty przepływ przez kryzę dławiącą: Q rz = (p 2 p 1 ) x d kr 5, 6 4 Qrz = 2.60 m 3 /h DOBÓR URZĄDZEŃ POMIAROWYCH DOBÓR LICZNIKA CIEPŁA DLA WĘZŁA Dla całkowitego objętościowego strumienia wody instalacyjnej licznik ciepła zamontowany na przewodzie zasilającym wysokich parametrów Vs= m 3 /h kryterim doboru licznika Qn > Vs = m 3 /h dobrany został cieplomierz typu : MULTICAL prod.firmy KAMSTRUP Kamstrup Dn25 x 260mm ( poł. gwintowane 5/4") Ultradźwiękowy przetwornik przepływu parametry urzadzenia : ULTRAFLOW typ 54 - poł. gwint. -klasa metrologiczna DS/EN1434 -kl.c montaż na przewodzie zasilającym -przepływ nominalny Qn= 6.00 m 3 /h Strona5

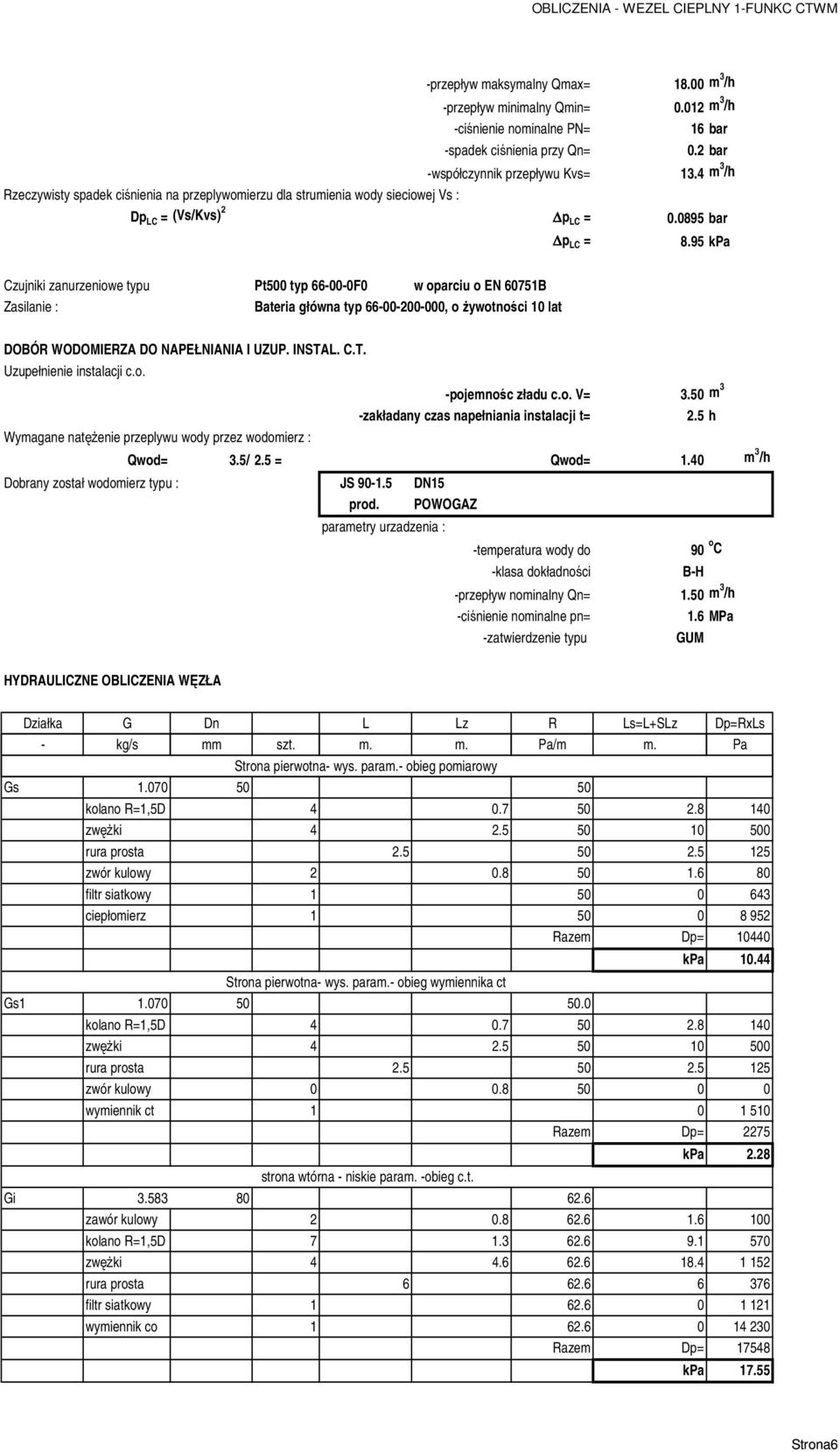

13 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM -przepływ maksymalny Qmax= m 3 /h -przepływ minimalny Qmin= m 3 /h -ciśnienie nominalne PN= 16 bar -spadek ciśnienia przy Qn= 0.2 bar -współczynnik przepływu Kvs= 13.4 m 3 /h Rzeczywisty spadek ciśnienia na przeplywomierzu dla strumienia wody sieciowej Vs : Dp LC = (Vs/Kvs) 2 p LC = bar p LC = 8.95 kpa Czujniki zanurzeniowe typu Pt500 typ F0 w oparciu o EN 60751B Zasilanie : Bateria główna typ , o żywotności 10 lat DOBÓR WODOMIERZA DO NAPEŁNIANIA I UZUP. INSTAL. C.T. Uzupełnienie instalacji c.o. Wymagane natężenie przeplywu wody przez wodomierz : -pojemnośc zładu c.o. V= 3.50 m 3 -zakładany czas napełniania instalacji t= 2.5 h Qwod= 3.5/ 2.5 = Qwod= 1.40 m 3 /h Dobrany został wodomierz typu : JS DN15 prod. POWOGAZ parametry urzadzenia : -temperatura wody do -klasa dokładności 90 o C B-H -przepływ nominalny Qn= 1.50 m 3 /h -ciśnienie nominalne pn= 1.6 MPa -zatwierdzenie typu GUM HYDRAULICZNE OBLICZENIA WĘZŁA Działka G Dn L Lz R Ls=L+SLz Dp=RxLs - kg/s mm szt. m. m. Pa/m m. Pa Strona pierwotna- wys. param.- obieg pomiarowy Gs kolano R=1,5D zwężki rura prosta zwór kulowy filtr siatkowy ciepłomierz Razem Dp= kpa Strona pierwotna- wys. param.- obieg wymiennika ct Gs kolano R=1,5D zwężki rura prosta zwór kulowy wymiennik ct Razem Dp= 2275 kpa 2.28 strona wtórna - niskie param. -obieg c.t. Gi zawór kulowy kolano R=1,5D zwężki rura prosta filtr siatkowy wymiennik co Razem Dp= kpa Strona6

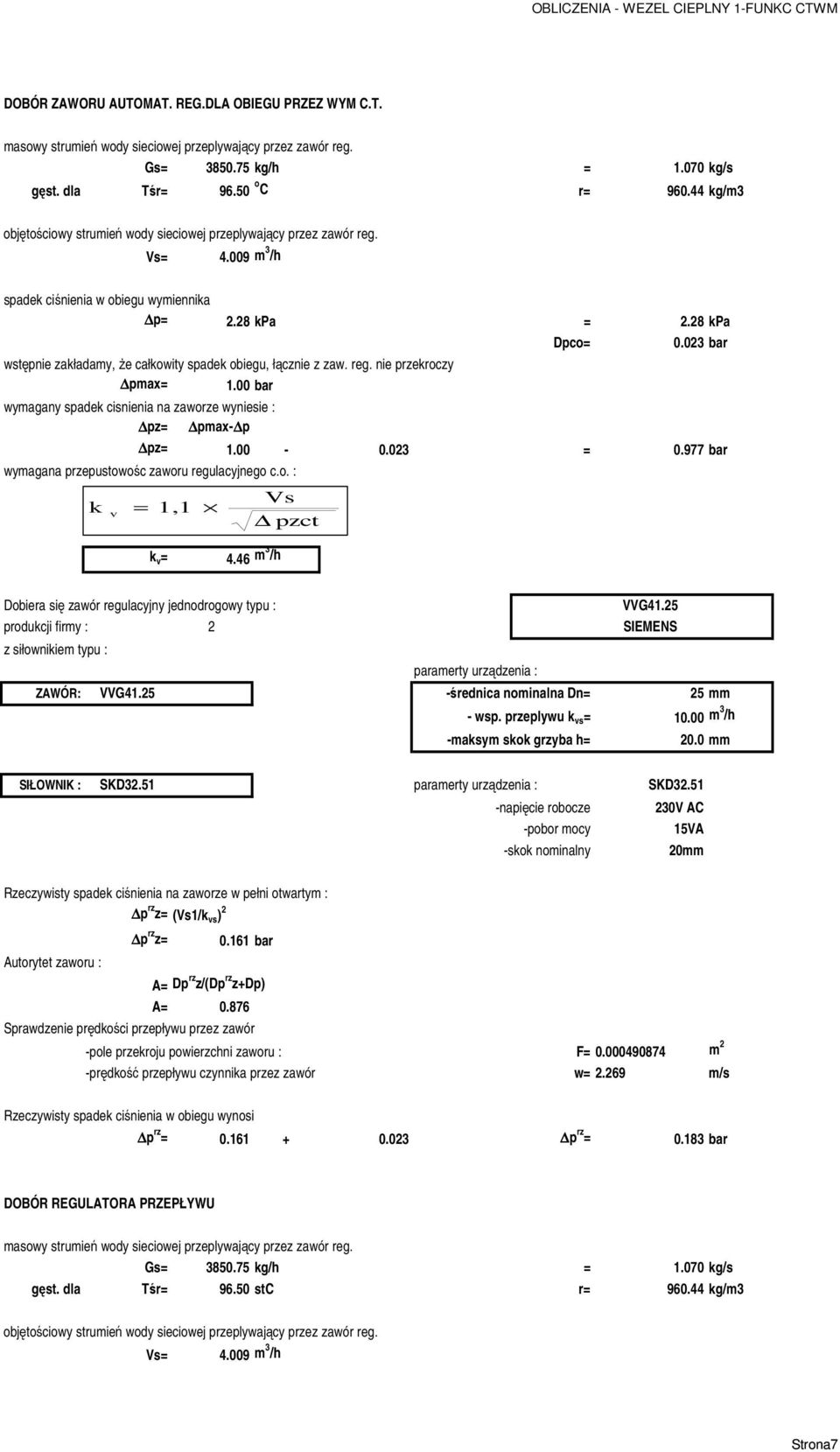

14 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM DOBÓR ZAWORU AUTOMAT. REG.DLA OBIEGU PRZEZ WYM C.T. masowy strumień wody sieciowej przeplywający przez zawór reg. Gs= kg/h = kg/s gęst. dla Tśr= o C r= kg/m3 objętościowy strumień wody sieciowej przeplywający przez zawór reg. Vs= m 3 /h spadek ciśnienia w obiegu wymiennika p= 2.28 kpa = 2.28 kpa Dpco= bar wstępnie zakładamy, że całkowity spadek obiegu, łącznie z zaw. reg. nie przekroczy pmax= 1.00 bar wymagany spadek cisnienia na zaworze wyniesie : pz= pmax- p pz= = bar wymagana przepustowośc zaworu regulacyjnego c.o. : k v = 1,1 k v = 4.46 m3 /h Vs pzct Dobiera się zawór regulacyjny jednodrogowy typu : VVG41.25 produkcji firmy : 2 SIEMENS z siłownikiem typu : paramerty urządzenia : ZAWÓR: VVG średnica nominalna Dn= 25 mm - wsp. przeplywu k vs = m 3 /h -maksym skok grzyba h= 20.0 mm SIŁOWNIK : SKD32.51 paramerty urządzenia : SKD napięcie robocze 230V AC -pobor mocy 15VA -skok nominalny 20mm Rzeczywisty spadek ciśnienia na zaworze w pełni otwartym : p rz z= (Vs1/k vs ) 2 Autorytet zaworu : p rz z= bar A= Dp rz z/(dp rz z+dp) A= Sprawdzenie prędkości przepływu przez zawór -pole przekroju powierzchni zaworu : F= m 2 -prędkość przepływu czynnika przez zawór w= m/s Rzeczywisty spadek ciśnienia w obiegu wynosi p rz = p rz = bar DOBÓR REGULATORA PRZEPŁYWU masowy strumień wody sieciowej przeplywający przez zawór reg. Gs= kg/h = kg/s gęst. dla Tśr= stc r= kg/m3 objętościowy strumień wody sieciowej przeplywający przez zawór reg. Vs= m 3 /h Strona7

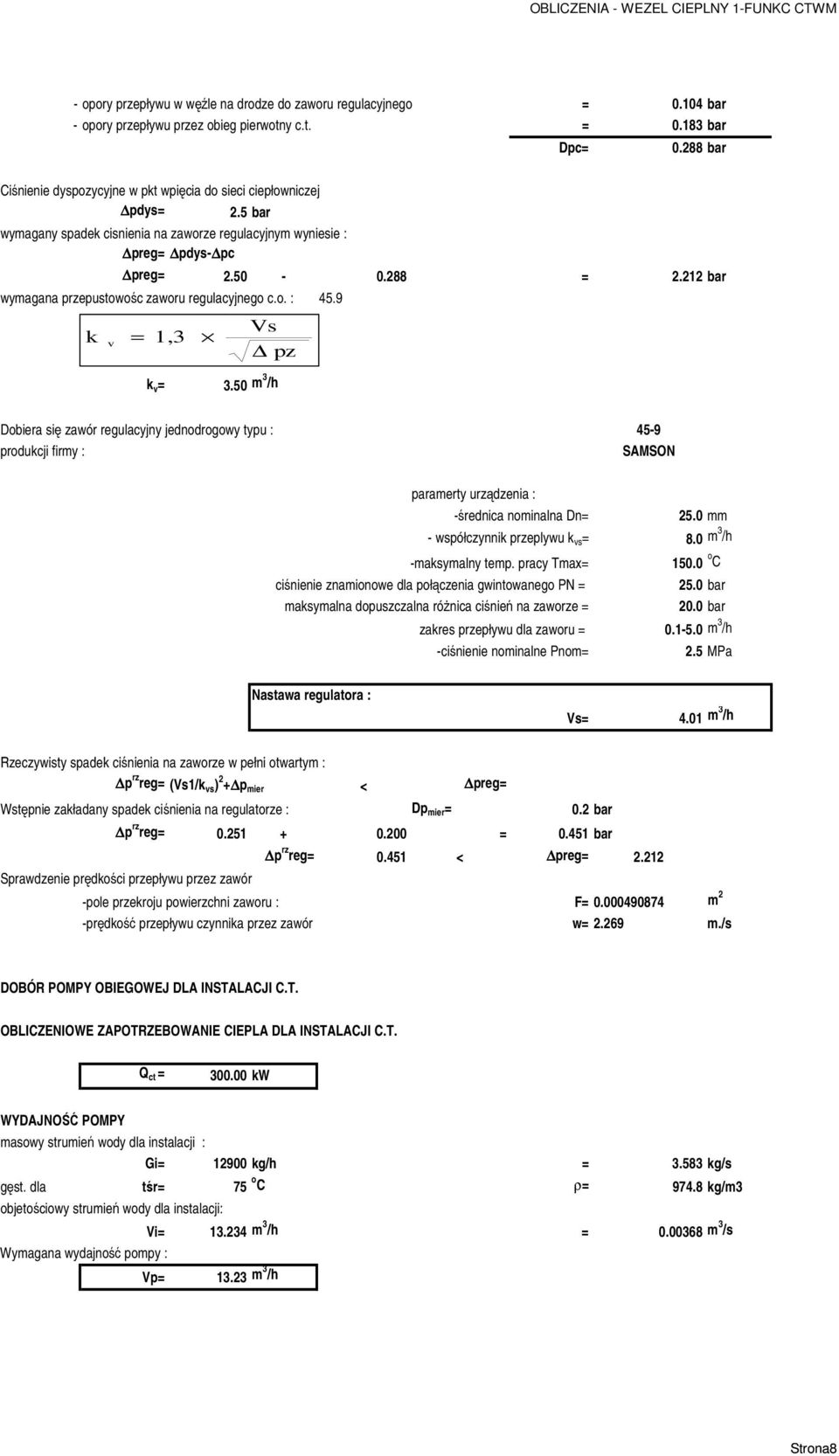

15 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM - opory przepływu w węźle na drodze do zaworu regulacyjnego = bar - opory przepływu przez obieg pierwotny c.t. = bar Dpc= bar Ciśnienie dyspozycyjne w pkt wpięcia do sieci ciepłowniczej pdys= 2.5 bar wymagany spadek cisnienia na zaworze regulacyjnym wyniesie : preg= pdys- pc preg= = bar wymagana przepustowośc zaworu regulacyjnego c.o. : 45.9 k v = 1,3 Vs pz k v = 3.50 m 3 /h Dobiera się zawór regulacyjny jednodrogowy typu : 45-9 produkcji firmy : SAMSON paramerty urządzenia : -średnica nominalna Dn= 25.0 mm - współczynnik przeplywu k vs = 8.0 m 3 /h -maksymalny temp. pracy Tmax= o C ciśnienie znamionowe dla połączenia gwintowanego PN = 25.0 bar maksymalna dopuszczalna różnica ciśnień na zaworze = 20.0 bar zakres przepływu dla zaworu = m 3 /h -ciśnienie nominalne Pnom= 2.5 MPa Nastawa regulatora : Vs= 4.01 m 3 /h Rzeczywisty spadek ciśnienia na zaworze w pełni otwartym : p rz reg= (Vs1/k vs ) 2 + p mier < preg= Wstępnie zakładany spadek ciśnienia na regulatorze : Dp mier = 0.2 bar p rz reg= = bar Sprawdzenie prędkości przepływu przez zawór p rz reg= < preg= pole przekroju powierzchni zaworu : F= m 2 -prędkość przepływu czynnika przez zawór w= m./s DOBÓR POMPY OBIEGOWEJ DLA INSTALACJI C.T. OBLICZENIOWE ZAPOTRZEBOWANIE CIEPLA DLA INSTALACJI C.T. Q ct = kw WYDAJNOŚĆ POMPY masowy strumień wody dla instalacji : Gi= kg/h = kg/s gęst. dla tśr= 75 o C ρ= kg/m3 objetościowy strumień wody dla instalacji: Vi= m 3 /h = m 3 /s Wymagana wydajność pompy : Vp= m 3 /h Strona8

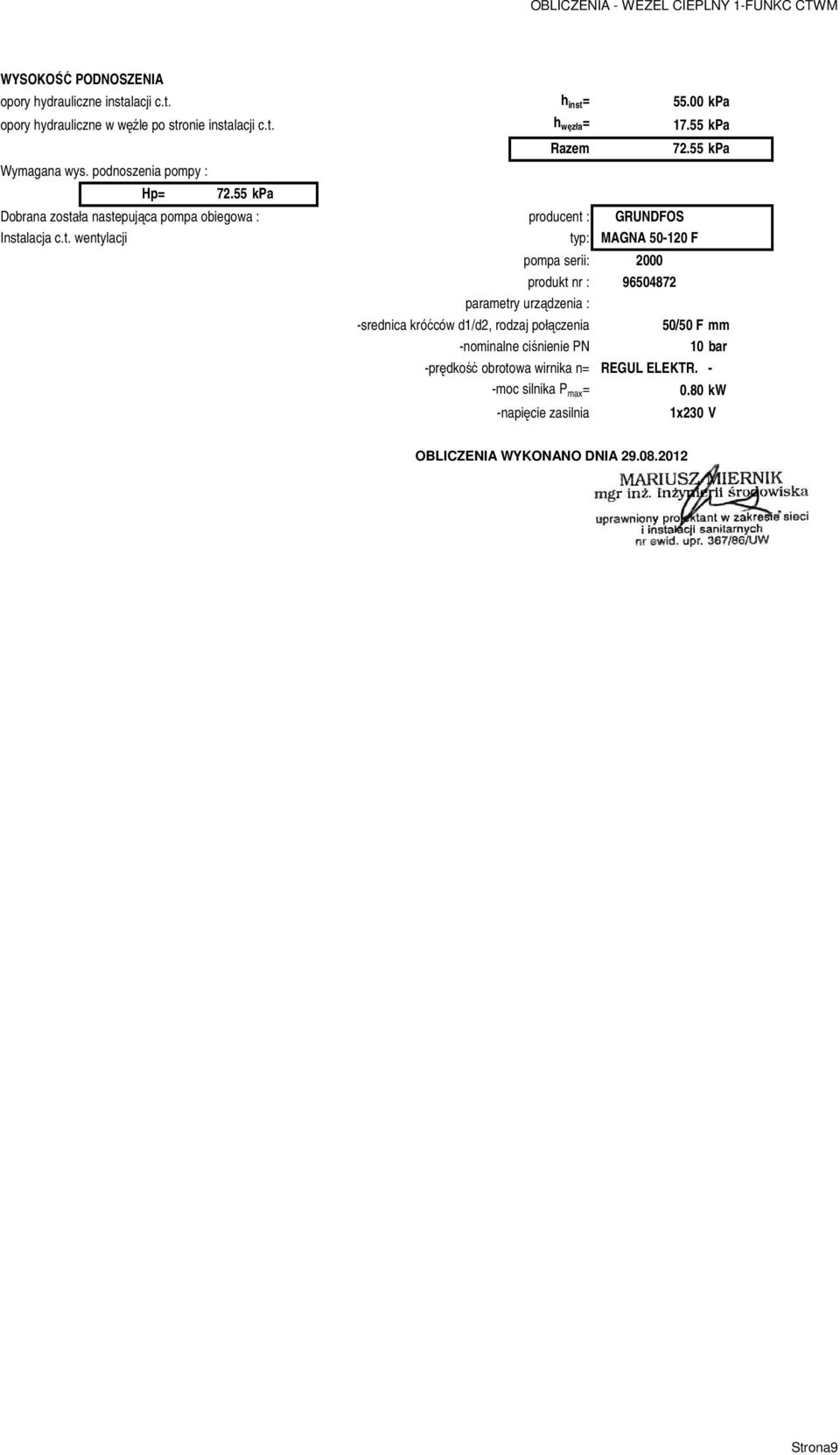

16 OBLICZENIA - WEZEL CIEPLNY 1-FUNKC CTWM WYSOKOŚĆ PODNOSZENIA opory hydrauliczne instalacji c.t. h inst = kpa opory hydrauliczne w węźle po stronie instalacji c.t. h węzła = kpa Wymagana wys. podnoszenia pompy : Hp= kpa Razem Dobrana została nastepująca pompa obiegowa : producent : GRUNDFOS Instalacja c.t. wentylacji typ: MAGNA F kpa pompa serii: 2000 produkt nr : parametry urządzenia : -srednica króćców d1/d2, rodzaj połączenia 50/50 F mm -nominalne ciśnienie PN 10 bar -prędkość obrotowa wirnika n= REGUL ELEKTR. - -moc silnika P max = 0.80 kw -napięcie zasilnia 1x230 V OBLICZENIA WYKONANO DNIA Strona9

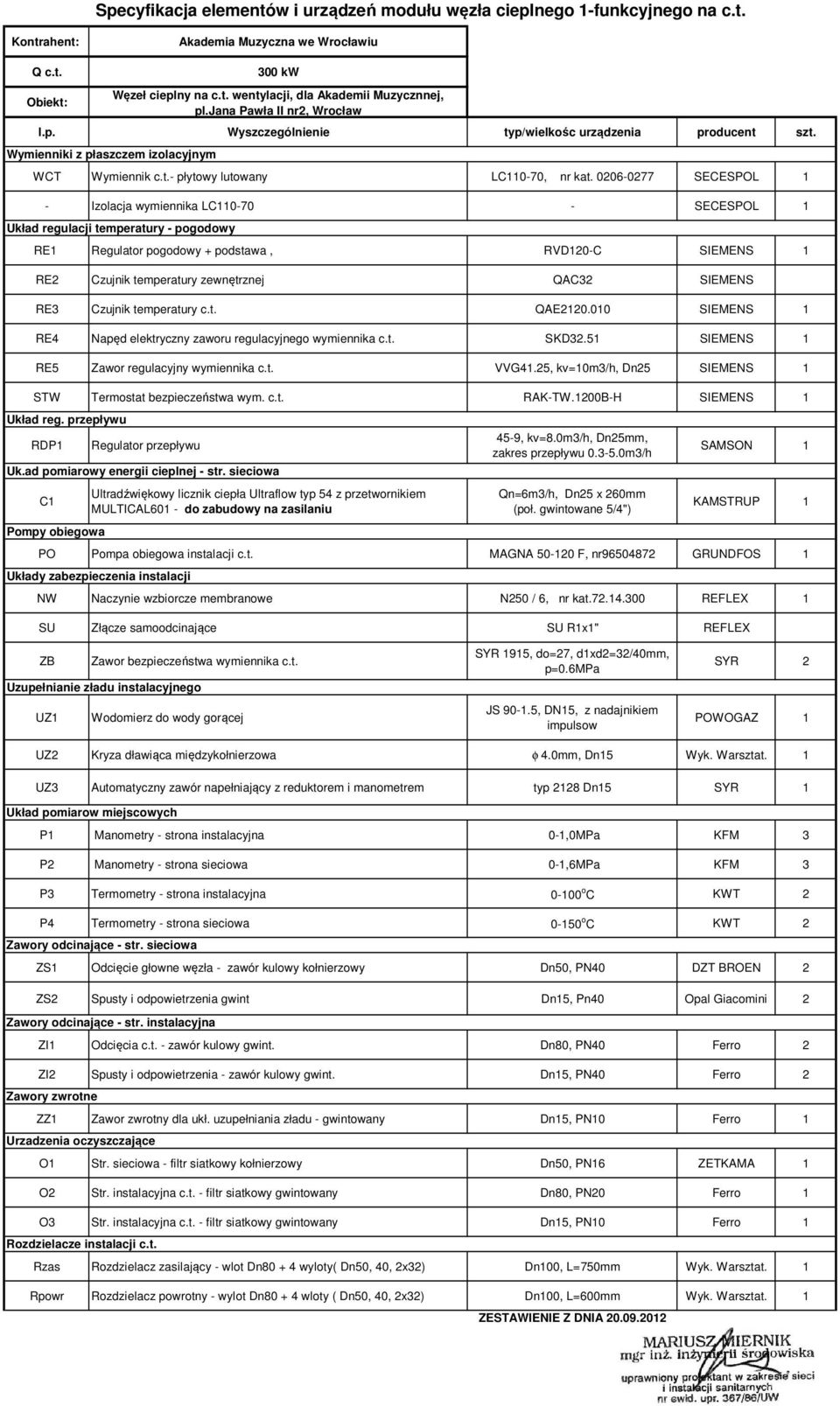

17 Specyfikacja elementów i urządzeń modułu węzła cieplnego 1-funkcyjnego na c.t. Kontrahent: Akademia Muzyczna we Wrocławiu Q c.t. Obiekt: 300 kw Węzeł cieplny na c.t. wentylacji, dla Akademii Muzycznnej, pl.jana Pawła II nr2, Wrocław l.p. Wyszczególnienie typ/wielkośc urządzenia producent szt. Wymienniki z płaszczem izolacyjnym WCT Wymiennik c.t.- płytowy lutowany LC110-70, nr kat SECESPOL 1 - Izolacja wymiennika LC SECESPOL 1 Układ regulacji temperatury - pogodowy RE1 Regulator pogodowy + podstawa, RVD120-C SIEMENS 1 RE2 Czujnik temperatury zewnętrznej QAC32 SIEMENS RE3 Czujnik temperatury c.t. QAE SIEMENS 1 RE4 Napęd elektryczny zaworu regulacyjnego wymiennika c.t. SKD32.51 SIEMENS 1 RE5 Zawor regulacyjny wymiennika c.t. VVG41.25, kv=10m3/h, Dn25 SIEMENS 1 STW Termostat bezpieczeństwa wym. c.t. RAK-TW.1200B-H SIEMENS 1 Układ reg. przepływu RDP1 C1 Pompy obiegowa Regulator przepływu Uk.ad pomiarowy energii cieplnej - str. sieciowa Ultradźwiękowy licznik ciepła Ultraflow typ 54 z przetwornikiem MULTICAL601 - do zabudowy na zasilaniu 45-9, kv=8.0m3/h, Dn25mm, zakres przepływu m3/h Qn=6m3/h, Dn25 x 260mm (poł. gwintowane 5/4") SAMSON 1 KAMSTRUP 1 PO Pompa obiegowa instalacji c.t. MAGNA F, nr GRUNDFOS 1 Układy zabezpieczenia instalacji NW Naczynie wzbiorcze membranowe N250 / 6, nr kat REFLEX 1 SU Złącze samoodcinające SU R1x1" REFLEX ZB Zawor bezpieczeństwa wymiennika c.t. Uzupełnianie zładu instalacyjnego UZ1 Wodomierz do wody gorącej SYR 1915, do=27, d1xd2=32/40mm, p=0.6mpa JS , DN15, z nadajnikiem impulsow SYR 2 POWOGAZ 1 UZ2 Kryza dławiąca międzykołnierzowa φ 4.0mm, Dn15 Wyk. Warsztat. 1 UZ3 Automatyczny zawór napełniający z reduktorem i manometrem typ 2128 Dn15 SYR 1 Układ pomiarow miejscowych P1 Manometry - strona instalacyjna 0-1,0MPa KFM 3 P2 Manometry - strona sieciowa 0-1,6MPa KFM 3 P3 Termometry - strona instalacyjna o C KWT 2 P4 Termometry - strona sieciowa o C KWT 2 Zawory odcinające - str. sieciowa ZS1 Odcięcie głowne węzła - zawór kulowy kołnierzowy Dn50, PN40 DZT BROEN 2 ZS2 Spusty i odpowietrzenia gwint Dn15, Pn40 Opal Giacomini 2 Zawory odcinające - str. instalacyjna ZI1 Odcięcia c.t. - zawór kulowy gwint. Dn80, PN40 Ferro 2 ZI2 Spusty i odpowietrzenia - zawór kulowy gwint. Dn15, PN40 Ferro 2 Zawory zwrotne ZZ1 Zawor zwrotny dla ukł. uzupełniania zładu - gwintowany Dn15, PN10 Ferro 1 Urzadzenia oczyszczające O1 Str. sieciowa - filtr siatkowy kołnierzowy Dn50, PN16 ZETKAMA 1 O2 Str. instalacyjna c.t. - filtr siatkowy gwintowany Dn80, PN20 Ferro 1 O3 Str. instalacyjna c.t. - filtr siatkowy gwintowany Dn15, PN10 Ferro 1 Rozdzielacze instalacji c.t. Rzas Rozdzielacz zasilający - wlot Dn wyloty( Dn50, 40, 2x32) Dn100, L=750mm Wyk. Warsztat. 1 Rpowr Rozdzielacz powrotny - wylot Dn wloty ( Dn50, 40, 2x32) Dn100, L=600mm Wyk. Warsztat. 1 ZESTAWIENIE Z DNIA

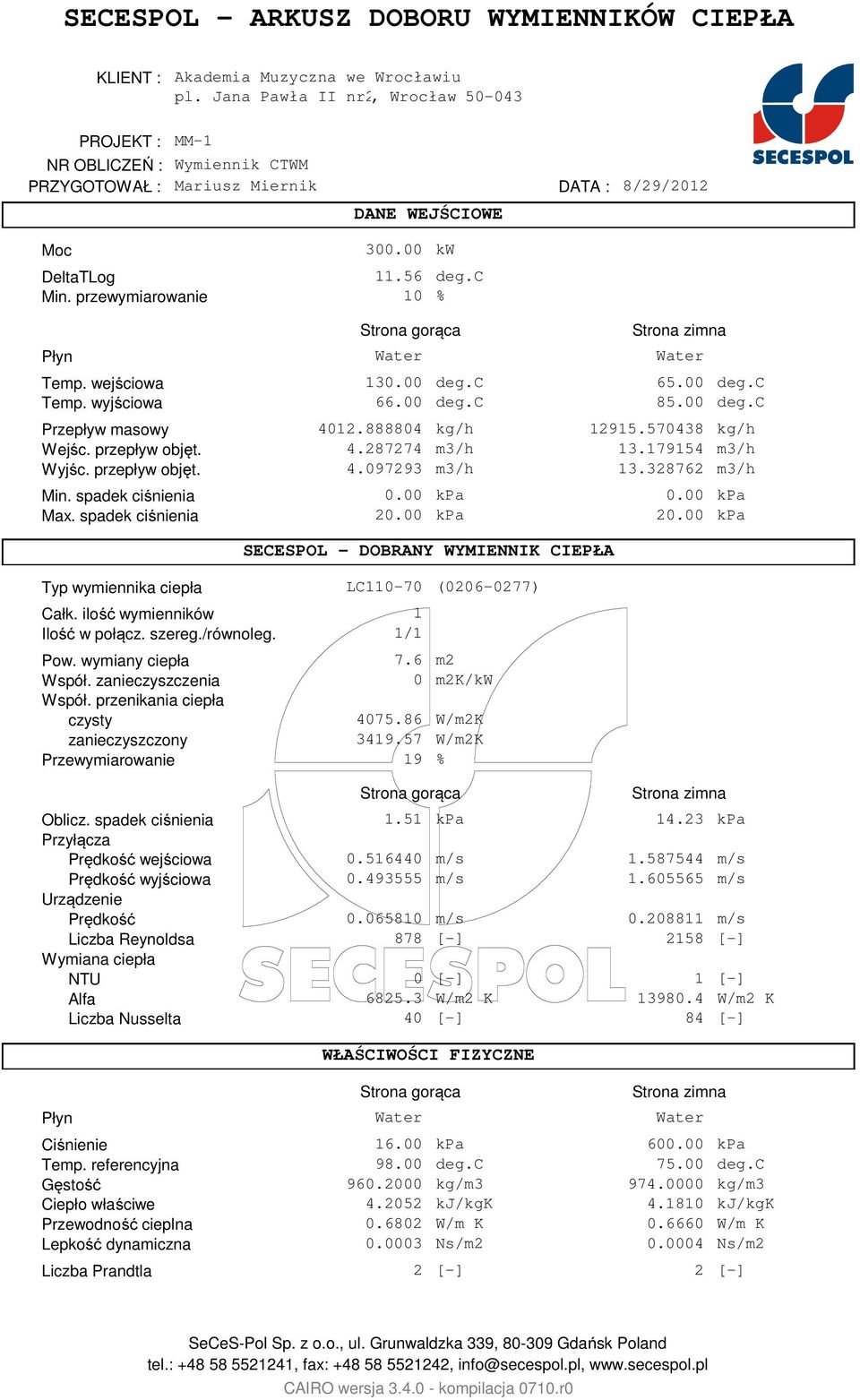

18 SECESPOL - ARKUSZ DOBORU WYMIENNIKÓW CIEPŁA KLIENT : Akademia Muzyczna we Wrocławiu pl. Jana Pawła II nr2, Wrocław PROJEKT : NR OBLICZEŃ : PRZYGOTOWAŁ : MM-1 Wymiennik CTWM Mariusz Miernik DANE WEJŚCIOWE DATA : 8/29/2012 Moc kw DeltaTLog Min. przewymiarowanie deg.c 10 % Płyn Temp. wejściowa Temp. wyjściowa Przepływ masowy Wejśc. przepływ objęt. Wyjśc. przepływ objęt. Min. spadek ciśnienia Max. spadek ciśnienia Strona gorąca Water deg.c deg.c kg/h m3/h m3/h 0.00 kpa kpa Strona zimna Water deg.c deg.c kg/h m3/h m3/h 0.00 kpa kpa Typ wymiennika ciepła Całk. ilość wymienników 1 Ilość w połącz. szereg./równoleg. 1/1 Pow. wymiany ciepła Współ. zanieczyszczenia Współ. przenikania ciepła czysty zanieczyszczony Przewymiarowanie SECESPOL - DOBRANY WYMIENNIK CIEPŁA LC m2 0 m2k/kw W/m2K W/m2K 19 % ( ) Oblicz. spadek ciśnienia Przyłącza Prędkość wejściowa Prędkość wyjściowa Urządzenie Prędkość Liczba Reynoldsa Wymiana ciepła NTU Alfa Liczba Nusselta Płyn Ciśnienie Temp. referencyjna Gęstość Ciepło właściwe Przewodność cieplna Lepkość dynamiczna Liczba Prandtla Strona gorąca kpa m/s m/s m/s [-] [-] W/m2 K [-] WŁAŚCIWOŚCI FIZYCZNE Strona gorąca Water kpa deg.c kg/m kj/kgk W/m K Ns/m2 2 [-] Strona zimna kpa m/s m/s m/s 2158 [-] Strona zimna Water [-] W/m2 K [-] kpa deg.c kg/m kj/kgk W/m K Ns/m2 2 [-] SeCeS-Pol Sp. z o.o., ul. Grunwaldzka 339, Gdańsk Poland tel.: , fax: , info@secespol.pl, CAIRO wersja kompilacja 0710.r0

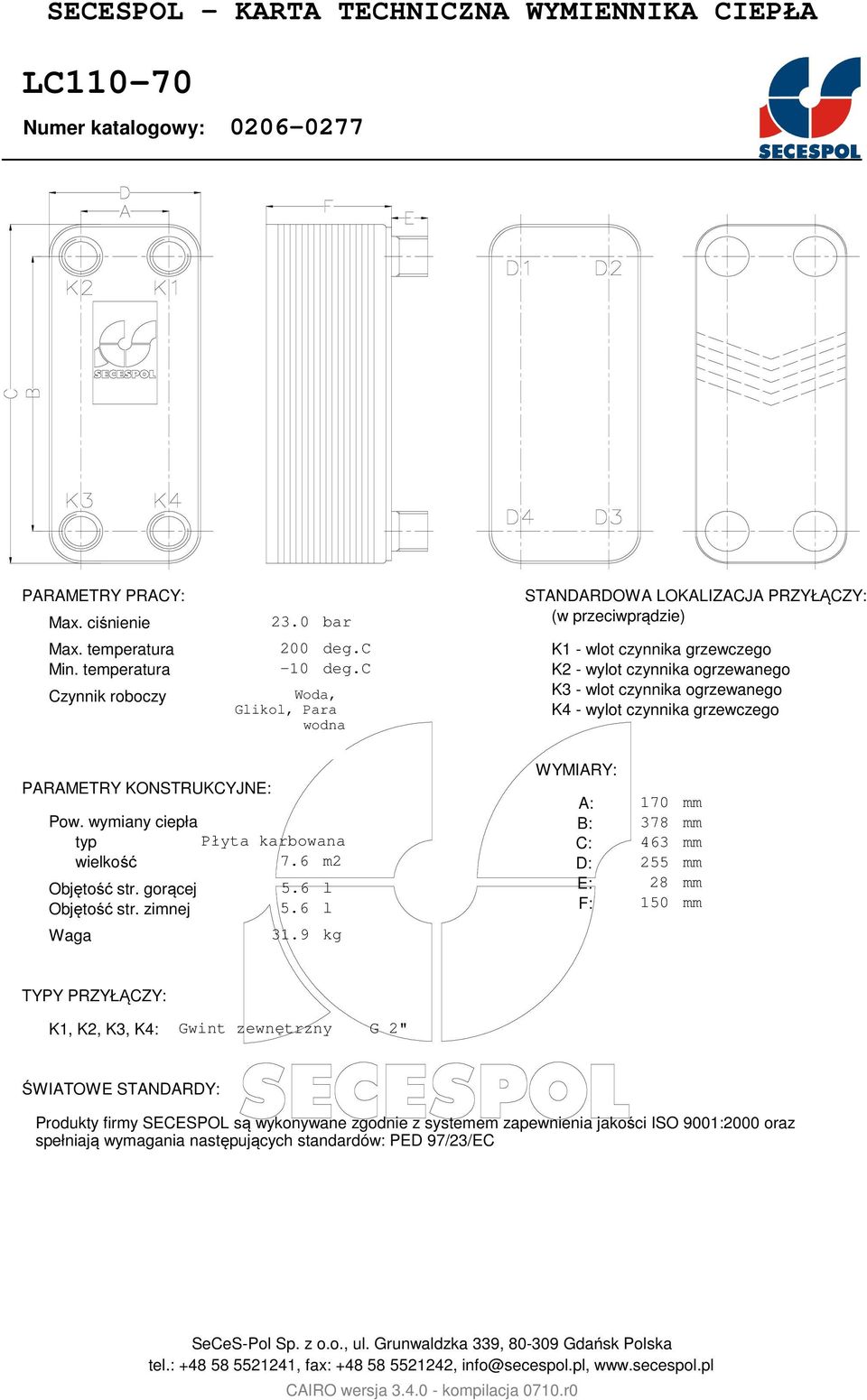

19 SECESPOL - KARTA TECHNICZNA WYMIENNIKA CIEPŁA LC Numer katalogowy: PARAMETRY PRACY: Max. ciśnienie 23.0 bar Max. temperatura 200 deg.c Min. temperatura -10 deg.c Czynnik roboczy Woda, Glikol, Para wodna STANDARDOWA LOKALIZACJA PRZYŁĄCZY: (w przeciwprądzie) K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego PARAMETRY KONSTRUKCYJNE: Pow. wymiany ciepła typ Płyta karbowana wielkość 7.6 m2 Objętość str. gorącej Objętość str. zimnej Waga l l kg WYMIARY: A: 170 mm B: 378 mm C: 463 mm D: 255 mm E: 28 mm F: 150 mm TYPY PRZYŁĄCZY: K1, K2, K3, K4: Gwint zewnętrzny G 2" ŚWIATOWE STANDARDY: Produkty firmy SECESPOL są wykonywane zgodnie z systemem zapewnienia jakości ISO 9001:2000 oraz spełniają wymagania następujących standardów: PED 97/23/EC SeCeS-Pol Sp. z o.o., ul. Grunwaldzka 339, Gdańsk Polska tel.: , fax: , info@secespol.pl, CAIRO wersja kompilacja 0710.r0

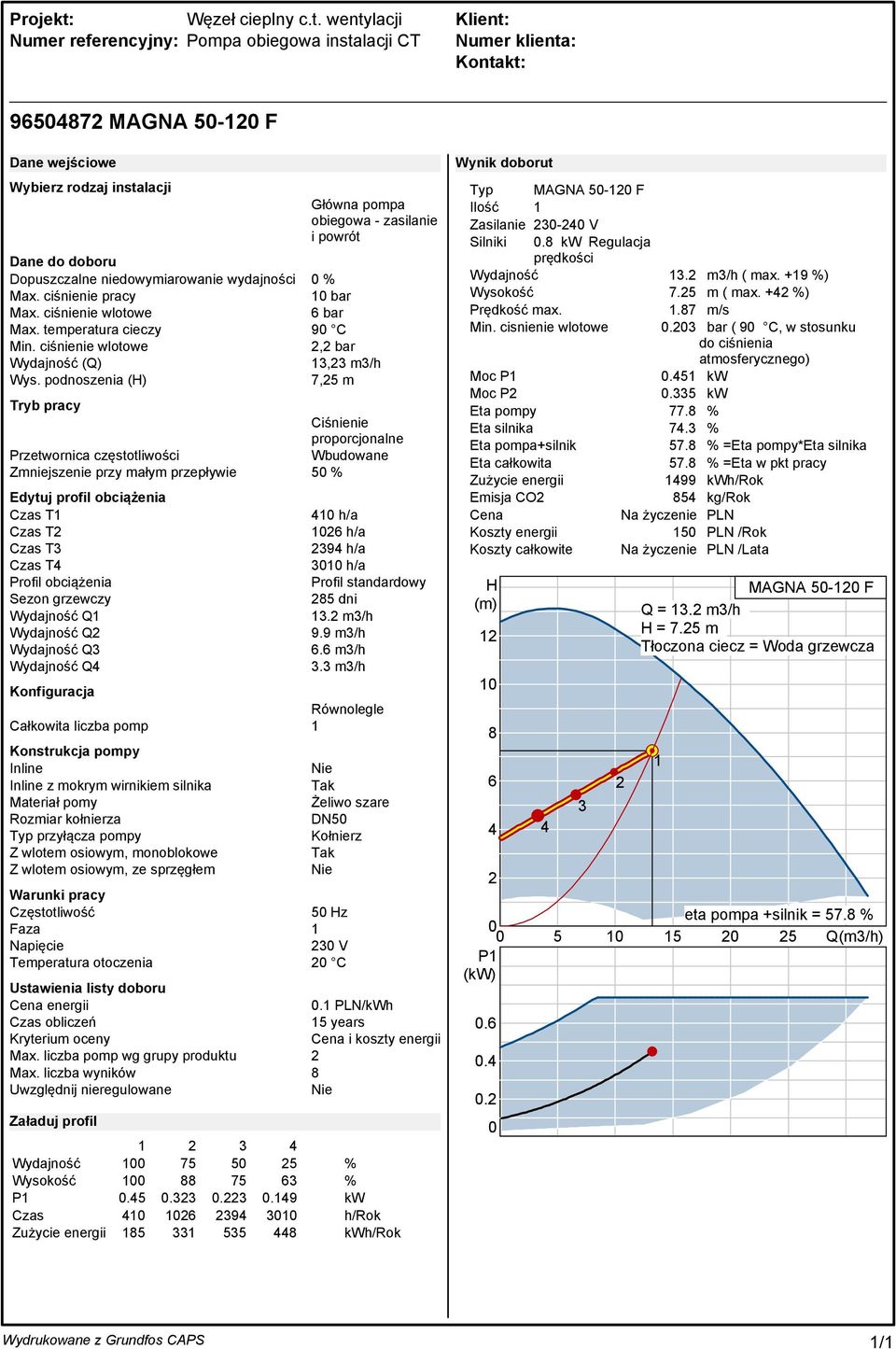

20 Projekt: Węzeł cieplny c.t. wentylacji Numer referencyjny: Pompa obiegowa instalacji CT Klient: Numer klienta: Kontakt: MAGNA F Dane wejściowe Wybierz rodzaj instalacji Główna pompa obiegowa - zasilanie i powrót Dane do doboru Dopuszczalne niedowymiarowanie wydajności 0 % Max. ciśnienie pracy 10 bar Max. ciśnienie wlotowe 6 bar Max. temperatura cieczy 90 C Min. ciśnienie wlotowe 2,2 bar Wydajność (Q) 13,23 m3/h Wys. podnoszenia (H) 7,25 m Tryb pracy Ciśnienie proporcjonalne Przetwornica częstotliwości Wbudowane Zmniejszenie przy małym przepływie 50 % Edytuj profil obciążenia Czas T1 Czas T2 Czas T3 Czas T4 Profil obciążenia Sezon grzewczy Wydajność Q1 Wydajność Q2 Wydajność Q3 Wydajność Q4 410 h/a 1026 h/a 2394 h/a 3010 h/a Profil standardowy 285 dni 13.2 m3/h 9.9 m3/h 6.6 m3/h 3.3 m3/h Konfiguracja Równolegle Całkowita liczba pomp 1 Konstrukcja pompy Inline Inline z mokrym wirnikiem silnika Materiał pomy Rozmiar kołnierza Typ przyłącza pompy Z wlotem osiowym, monoblokowe Z wlotem osiowym, ze sprzęgłem Nie Tak Żeliwo szare DN50 Kołnierz Tak Nie Warunki pracy Częstotliwość 50 Hz Faza 1 Napięcie 230 V Temperatura otoczenia 20 C Ustawienia listy doboru Cena energii 0.1 PLN/kWh Czas obliczeń 15 years Kryterium oceny Cena i koszty energii Max. liczba pomp wg grupy produktu 2 Max. liczba wyników 8 Uwzględnij nieregulowane Nie Załaduj profil Wydajność % Wysokość % P kw Czas h/rok Zużycie energii kwh/rok Wynik doborut Typ MAGNA F Ilość 1 Zasilanie V Silniki 0.8 kw Regulacja prędkości Wydajność 13.2 m3/h ( max. +19 %) Wysokość 7.25 m ( max. +42 %) Prędkość max m/s Min. cisnienie wlotowe bar ( 90 C, w stosunku do ciśnienia atmosferycznego) Moc P kw Moc P kw Eta pompy 77.8 % Eta silnika 74.3 % Eta pompa+silnik 57.8 % =Eta pompy*eta silnika Eta całkowita 57.8 % =Eta w pkt pracy Zużycie energii 1499 kwh/rok Emisja CO2 854 kg/rok Cena Na życzenie PLN Koszty energii 150 PLN /Rok Koszty całkowite Na życzenie PLN /Lata H (m) eta pompa +silnik = 57.8 % Q(m3/h) P1 (kw) MAGNA F Q = 13.2 m3/h H = 7.25 m Tłoczona ciecz = Woda grzewcza 1 Wydrukowane z Grundfos CAPS 1/1

21

22

23

24

25

26

27 JEDN. PROJEKTOWA Inwestor AKADEMIA MUZYCZNA IM.KAROLA LIPIŃSKIEGO WE WROCŁAWIU WROCŁAW, pl. JANA PAWŁA II nr2 Tytuł opracowania ROZBUDOWA ISTN. WĘZŁA - WEZEŁ CIEPLNY 1-FUNKCYJNY DLA POTRZEB C.T. WENTYLACJI ( KLIMATYZACJI) W BUDYNKU AKAD. MUZ. PRZY PL. JANA PAWŁA II nr2 WE WROCŁAWIU Tytuł rysunku SYTUACJA - LOKALIZACJA WĘZLA CIEPLNEGO Projektował mgr inż. Mariusz Miernik Opracował mgr inż. Mariusz Miernik Podziałka 1:500 Nr umowy - Uprawnienia 367/86/UW Uprawnienia Data Data Podpis Podpis Nr rysunku 01.

28 JEDN. PROJEKTOWA Inwestor AKADEMIA MUZYCZNA IM.KAROLA LIPIŃSKIEGO WE WROCŁAWIU WROCŁAW, pl. JANA PAWŁA II nr2 Tytuł opracowania ROZBUDOWA ISTN. WĘZŁA - WEZEŁ CIEPLNY 1-FUNKCYJNY DLA POTRZEB C.T. WENTYLACJI ( KLIMATYZACJI) W BUDYNKU AKAD. MUZ. PRZY PL. JANA PAWŁA II nr2 WE WROCŁAWIU Tytuł rysunku SCHEMAT TECHNOLOGICZNY WĘZLA CIEPLNEGO DLA POTRZEB WENTYLACJI I KLIMATYZACJI Projektował mgr inż. Mariusz Miernik Opracował mgr inż. Mariusz Miernik Podziałka - Nr umowy - Uprawnienia 367/86/UW Uprawnienia 367/86/UW Data Data Podpis Podpis Nr rysunku 02.

29 Z P RB Ø25 RB Ø25 GRANICA GRANICA PRZEBUD. PRZYŁACZA PRZEBUD. Połączenie z istn. preiz. 2x88/160 RB Ø25 NW ISTNIEJĄCY WĘZEŁ 2-F. KOMPAKT. S.EL PROJEKT. WĘZEŁ 1-F. NA WENT. RB Ø25 C.T. WENT. ROZDZ-ZAS. C.T. WENT. ROZDZ-POWR. POMIESZCZENIE WEZŁA CIEPLNEGO St. schł. INST. C.O. INST. C.O. ROZDZ-ZAS. ROZDZ-POWR. JEDN. PROJEKTOWA Inwestor AKADEMIA MUZYCZNA IM.KAROLA LIPIŃSKIEGO WE WROCŁAWIU WROCŁAW, pl. JANA PAWŁA II nr2 Tytuł opracowania ROZBUDOWA ISTN. WĘZŁA - WEZEŁ CIEPLNY 1-FUNKCYJNY DLA POTRZEB C.T. WENTYLACJI ( KLIMATYZACJI) W BUDYNKU AKAD. MUZ. PRZY PL. JANA PAWŁA II nr2 WE WROCŁAWIU Tytuł rysunku RZUT POMIESZCZENIA WĘZLA CIEPLNEGO ROZMIESZCZENIE URZĄDZEŃ Projektował mgr inż. Mariusz Miernik Opracował mgr inż. Mariusz Miernik Podziałka 1:50 Nr umowy - Uprawnienia 367/86/UW Uprawnienia Data Data Podpis Podpis Nr rysunku 03.
