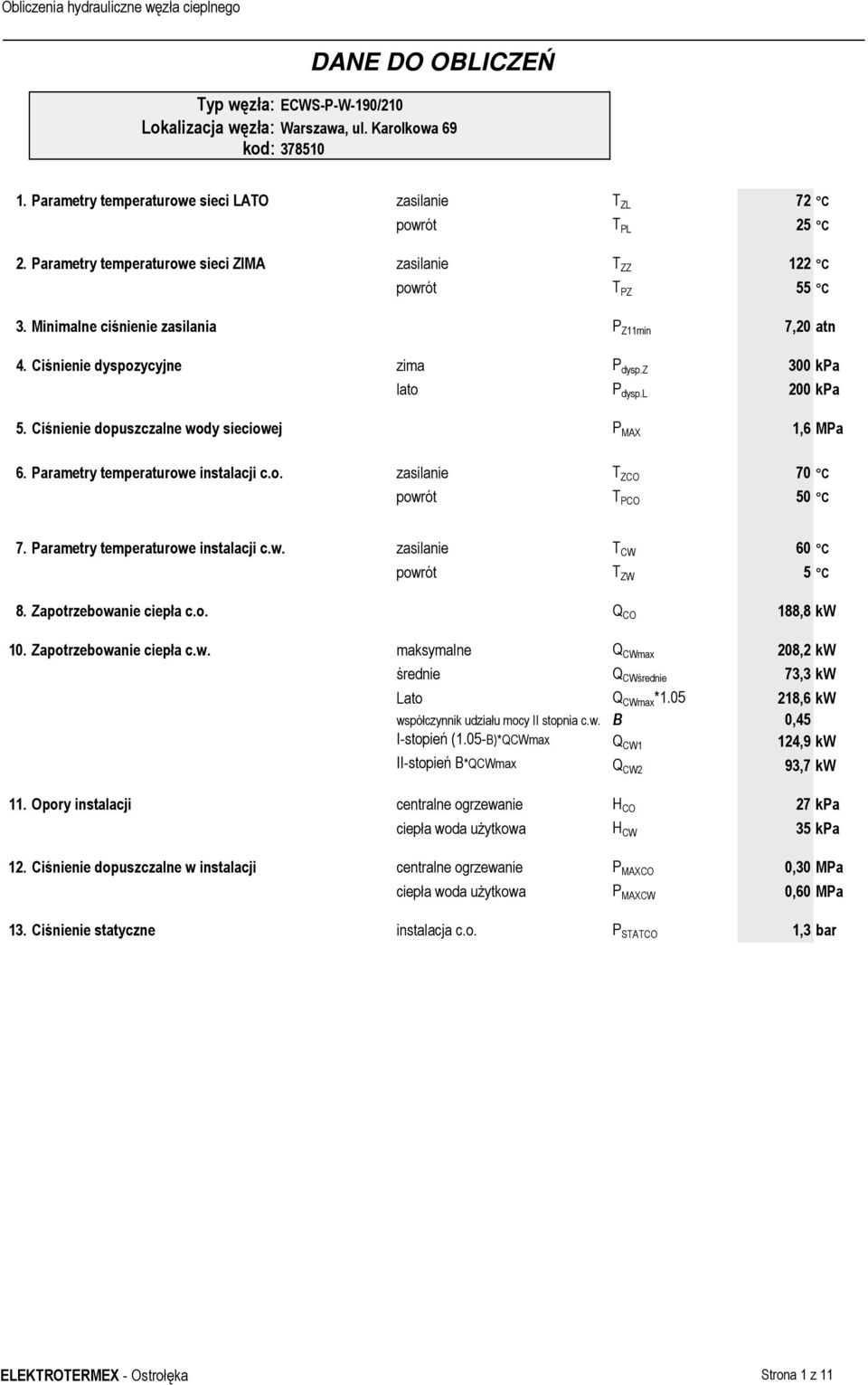

DANE DO OBLICZEŃ. Typ węzła: ECWS-P-W-190/210 Lokalizacja węzła: Warszawa, ul. Karolkowa 69 kod: Obliczenia hydrauliczne węzła cieplnego
|
|
- Radosław Pawlak
- 7 lat temu
- Przeglądów:
Transkrypt
1 DANE DO OBLICZEŃ Typ węzła: ECWS-P-W-190/210 Lokalizacja węzła: Warszawa, ul. Karolkowa 69 kod: Parametry temperaturowe sieci LATO zasilanie T ZL 72 C powrót T PL 25 C 2. Parametry temperaturowe sieci ZIMA zasilanie T ZZ 122 C powrót T PZ 55 C 3. Minimalne ciśnienie zasilania P Z11min 7,20 atn 4. Ciśnienie dyspozycyjne zima P dysp.z 300 kpa lato P dysp.l 200 kpa 5. Ciśnienie dopuszczalne wody sieciowej P MAX 1,6 MPa 6. Parametry temperaturowe instalacji c.o. zasilanie T ZCO 70 C powrót T PCO 50 C 7. Parametry temperaturowe instalacji c.w. zasilanie T CW 60 C powrót T ZW 5 C 8. Zapotrzebowanie ciepła c.o. Q CO 188,8 kw 10. Zapotrzebowanie ciepła c.w. maksymalne Q CWmax 208,2 kw średnie Q CWśrednie 73,3 kw Lato Q CWmax * ,6 kw współczynnik udziału mocy II stopnia c.w. B 0,45 I-stopień (1.05-B)*QCWmax Q CW1 124,9 kw II-stopień B*QCWmax Q CW2 93,7 kw 11. Opory instalacji centralne ogrzewanie H CO 27 kpa ciepła woda uŝytkowa H CW 35 kpa 12. Ciśnienie dopuszczalne w instalacji centralne ogrzewanie P MAXCO 0,30 MPa ciepła woda uŝytkowa P MAXCW 0,60 MPa 13. Ciśnienie statyczne instalacja c.o. P STATCO 1,3 bar ELEKTROTERMEX - Ostrołęka Strona 1 z 11

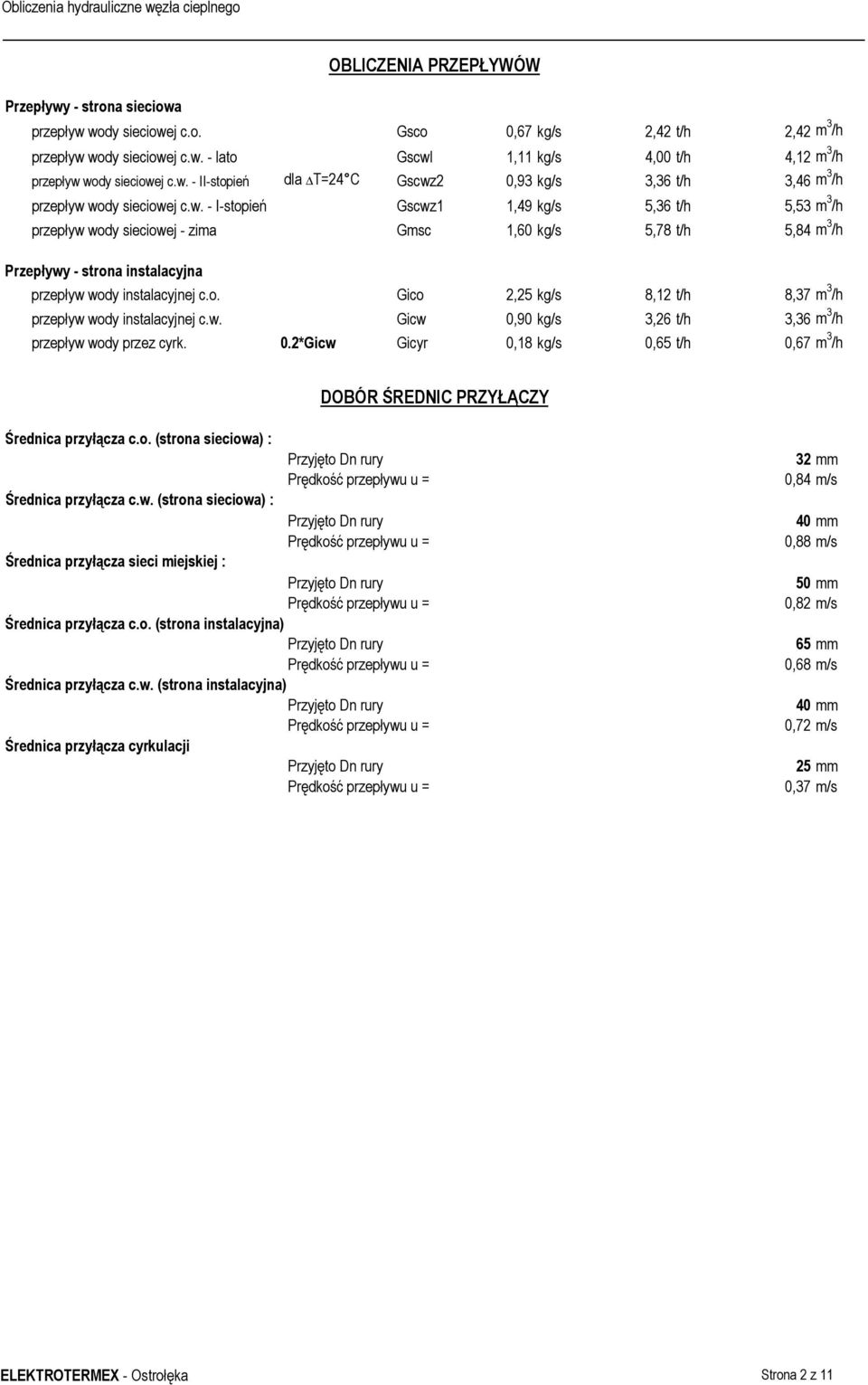

2 Przepływy - strona sieciowa przepływ wody sieciowej c.o. Gsco 0,67 kg/s 2,42 t/h 2,42 m 3 /h przepływ wody sieciowej c.w. - lato Gscwl 1,11 kg/s 4,00 t/h 4,12 m 3 /h przepływ wody sieciowej c.w. - II-stopień dla T=24 C Gscwz2 0,93 kg/s 3,36 t/h 3,46 m 3 /h przepływ wody sieciowej c.w. - I-stopień Gscwz1 1,49 kg/s 5,36 t/h 5,53 m 3 /h przepływ wody sieciowej - zima Gmsc 1,60 kg/s 5,78 t/h 5,84 m 3 /h Przepływy - strona instalacyjna OBLICZENIA PRZEPŁYWÓW przepływ wody instalacyjnej c.o. Gico 2,25 kg/s 8,12 t/h 8,37 m 3 /h przepływ wody instalacyjnej c.w. Gicw 0,90 kg/s 3,26 t/h 3,36 m 3 /h przepływ wody przez cyrk. 0.2*Gicw Gicyr 0,18 kg/s 0,65 t/h 0,67 m 3 /h DOBÓR ŚREDNIC PRZYŁĄCZY Średnica przyłącza c.o. (strona sieciowa) : Średnica przyłącza c.w. (strona sieciowa) : Średnica przyłącza sieci miejskiej : Średnica przyłącza c.o. (strona instalacyjna) Średnica przyłącza c.w. (strona instalacyjna) Średnica przyłącza cyrkulacji 32 mm 0,84 m/s 40 mm 0,88 m/s 50 mm 0,82 m/s 65 mm 0,68 m/s 40 mm 0,72 m/s 25 mm 0,37 m/s ELEKTROTERMEX - Ostrołęka Strona 2 z 11

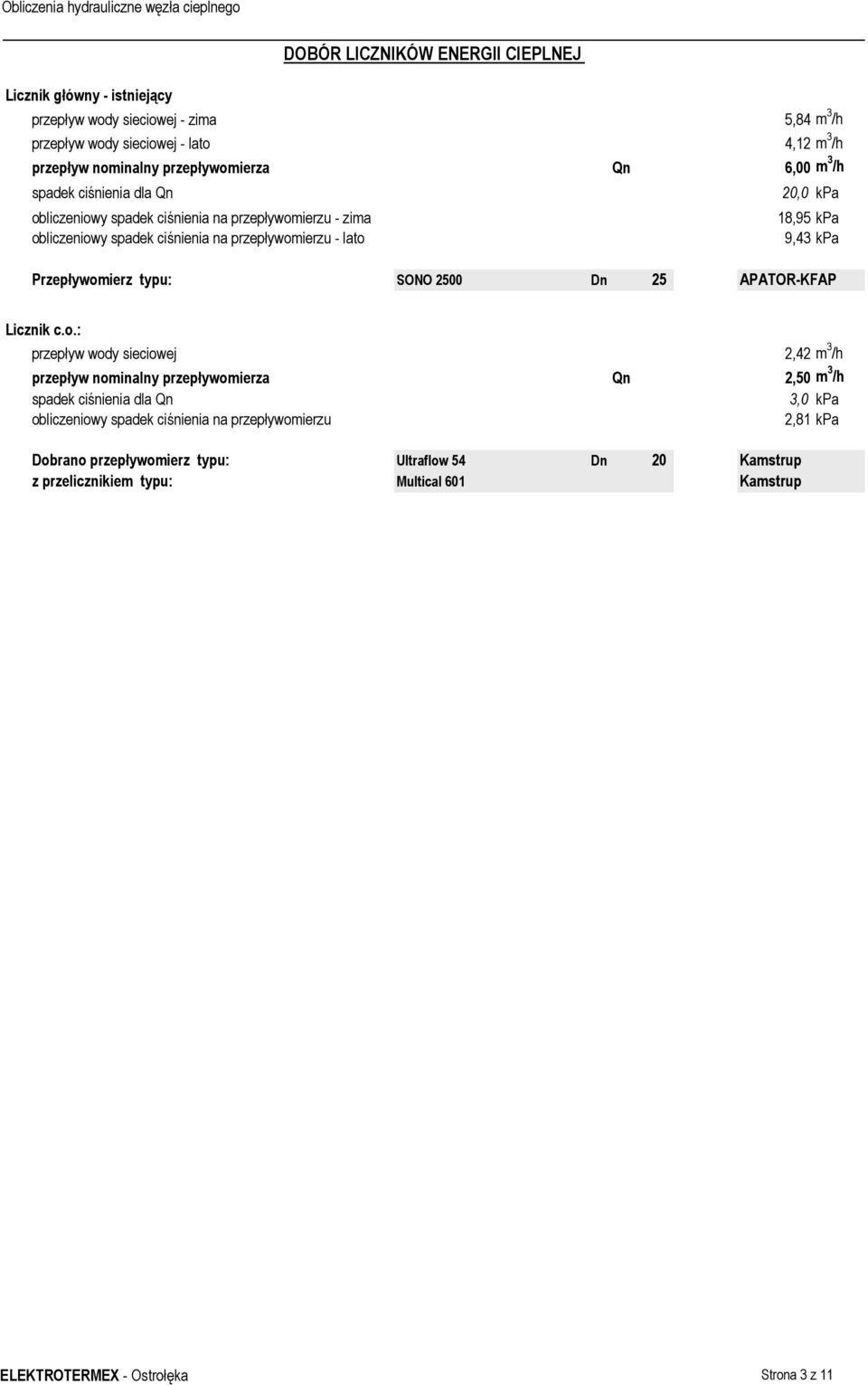

3 Licznik główny - istniejący przepływ wody sieciowej - zima 5,84 m 3 /h przepływ wody sieciowej - lato 4,12 m 3 /h przepływ nominalny przepływomierza Qn 6,00 m 3 /h spadek ciśnienia dla Qn obliczeniowy spadek ciśnienia na przepływomierzu - zima obliczeniowy spadek ciśnienia na przepływomierzu - lato DOBÓR LICZNIKÓW ENERGII CIEPLNEJ 20,0 kpa 18,95 kpa 9,43 kpa Przepływomierz typu: SONO 2500 Dn 25 APATOR-KFAP Licznik c.o.: przepływ wody sieciowej 2,42 m 3 /h przepływ nominalny przepływomierza Qn 2,50 m 3 /h spadek ciśnienia dla Qn 3,0 kpa obliczeniowy spadek ciśnienia na przepływomierzu 2,81 kpa Dobrano przepływomierz typu: Ultraflow 54 Dn 20 z przelicznikiem typu: Multical 601 Kamstrup Kamstrup ELEKTROTERMEX - Ostrołęka Strona 3 z 11

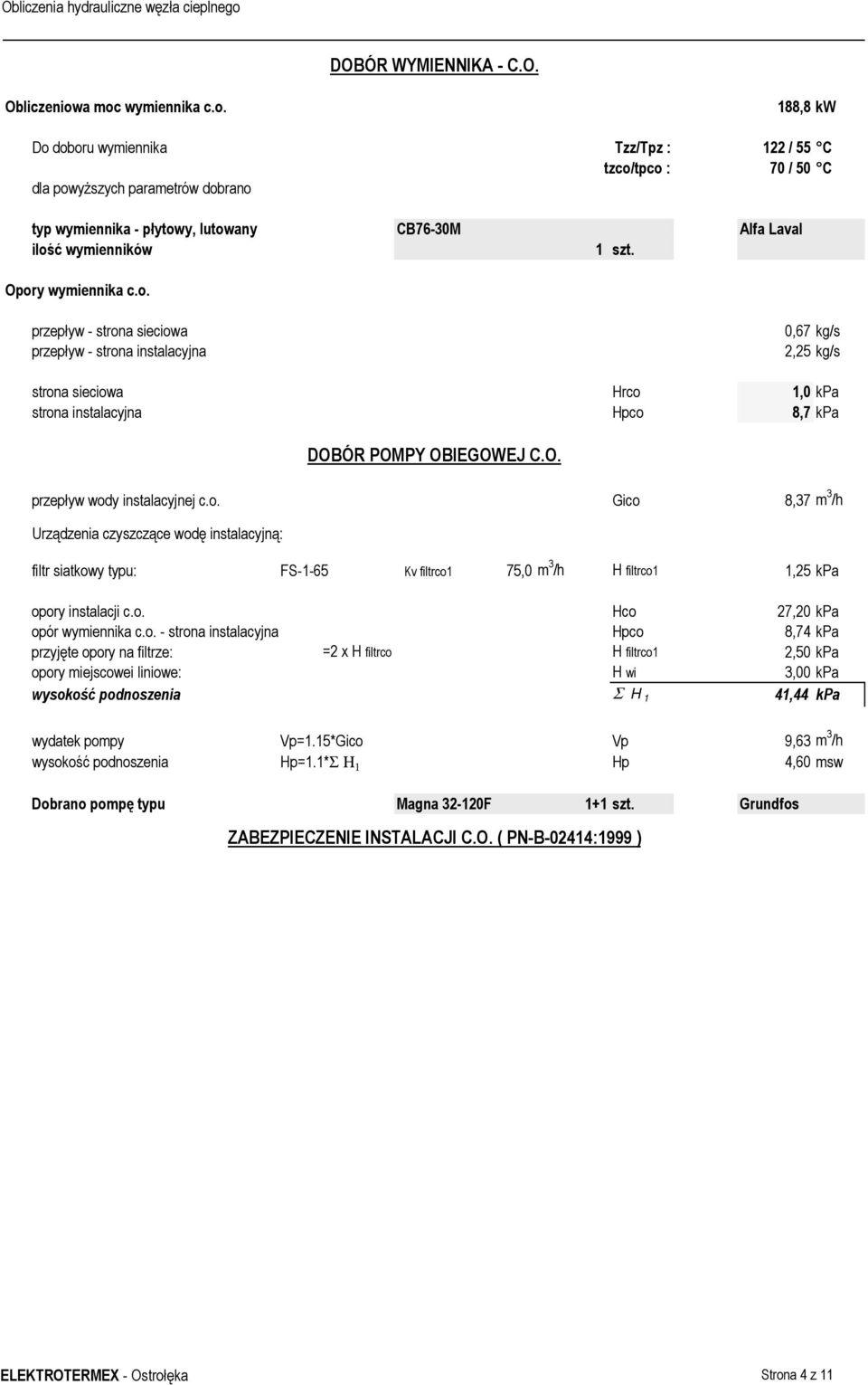

4 DOBÓR WYMIENNIKA - C.O. Obliczeniowa moc wymiennika c.o. 188,8 kw Do doboru wymiennika Tzz/Tpz : 122 / 55 C tzco/tpco : 70 / 50 C dla powyŝszych parametrów dobrano typ wymiennika - płytowy, lutowany ilość wymienników CB76-30M 1 szt. Alfa Laval Opory wymiennika c.o. przepływ - strona sieciowa przepływ - strona instalacyjna 0,67 kg/s 2,25 kg/s strona sieciowa Hrco 1,0 kpa strona instalacyjna Hpco 8,7 kpa przepływ wody instalacyjnej c.o. Gico 8,37 m 3 /h Urządzenia czyszczące wodę instalacyjną: DOBÓR POMPY OBIEGOWEJ C.O. filtr siatkowy typu: FS-1-65 Kv filtrco1 75,0 m 3 /h H filtrco1 1,25 kpa opory instalacji c.o. Hco 27,20 kpa opór wymiennika c.o. - strona instalacyjna Hpco 8,74 kpa przyjęte opory na filtrze: =2 x H filtrco H filtrco1 2,50 kpa opory miejscowei liniowe: H wi 3,00 kpa wysokość podnoszenia Σ H 1 41,44 kpa wydatek pompy Vp=1.15*Gico Vp 9,63 m 3 /h wysokość podnoszenia Hp=1.1*Σ Η 1 Hp 4,60 msw Dobrano pompę typu Magna F 1+1 szt. Grundfos ZABEZPIECZENIE INSTALACJI C.O. ( PN-B-02414:1999 ) ELEKTROTERMEX - Ostrołęka Strona 4 z 11

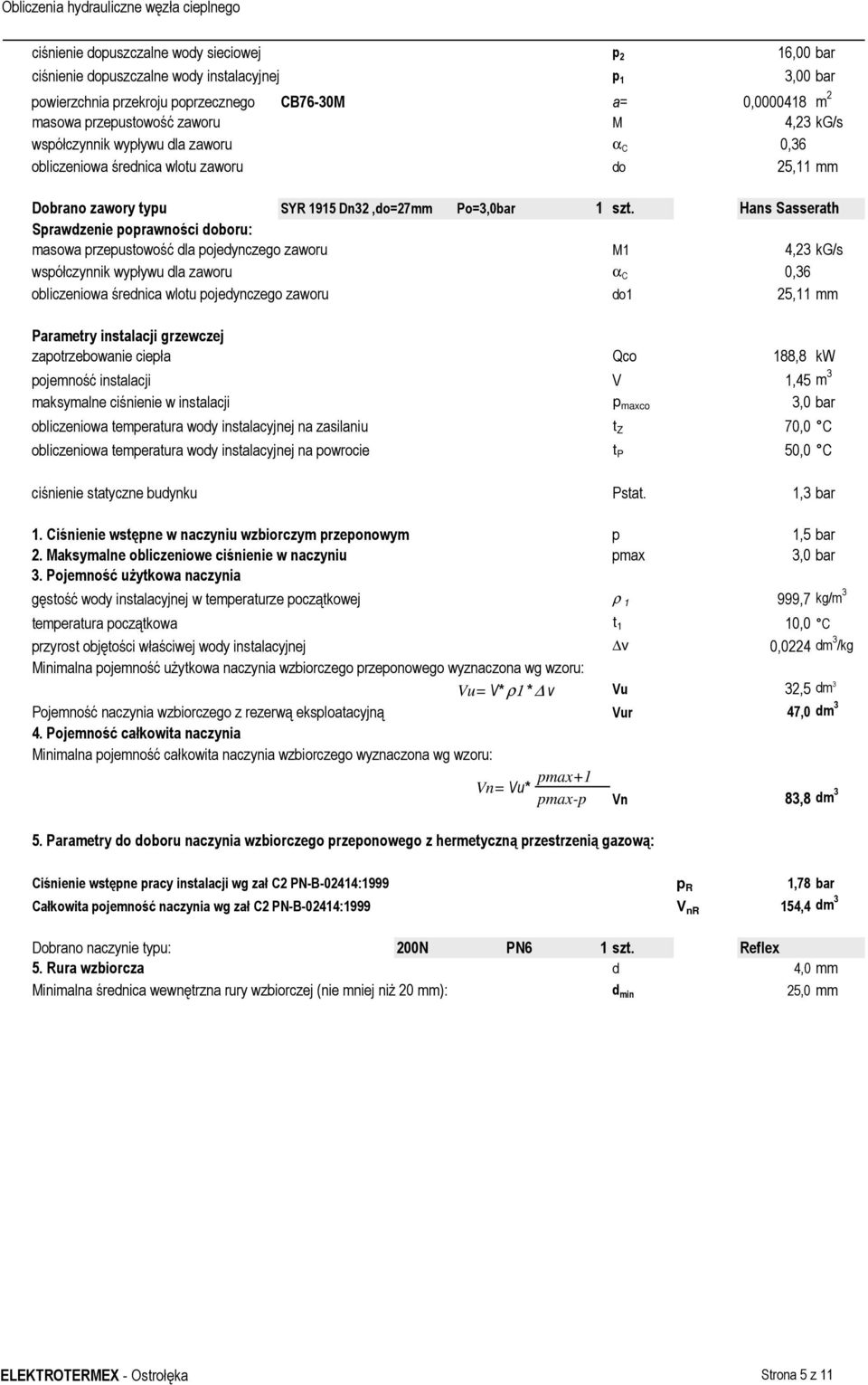

5 ciśnienie dopuszczalne wody sieciowej p 2 16,00 bar ciśnienie dopuszczalne wody instalacyjnej p 1 3,00 bar powierzchnia przekroju poprzecznego CB76-30M a= 0, m 2 masowa przepustowość zaworu M 4,23 kg/s współczynnik wypływu dla zaworu α C 0,36 obliczeniowa średnica wlotu zaworu do 25,11 mm Dobrano zawory typu SYR 1915 Dn32,do=27mm Po=3,0bar 1 szt. Hans Sasserath Sprawdzenie poprawności doboru: masowa przepustowość dla pojedynczego zaworu M1 4,23 kg/s współczynnik wypływu dla zaworu α C 0,36 obliczeniowa średnica wlotu pojedynczego zaworu do1 25,11 mm Parametry instalacji grzewczej zapotrzebowanie ciepła Qco 188,8 kw pojemność instalacji V 1,45 m 3 maksymalne ciśnienie w instalacji p maxco 3,0 bar obliczeniowa temperatura wody instalacyjnej na zasilaniu t Z 70,0 C obliczeniowa temperatura wody instalacyjnej na powrocie t P 50,0 C ciśnienie statyczne budynku Pstat. 1,3 bar 1. Ciśnienie wstępne w naczyniu wzbiorczym przeponowym p 1,5 bar 2. Maksymalne obliczeniowe ciśnienie w naczyniu pmax 3,0 bar 3. Pojemność uŝytkowa naczynia gęstość wody instalacyjnej w temperaturze początkowej ρ 1 999,7 kg/m 3 temperatura początkowa t 1 10,0 C przyrost objętości właściwej wody instalacyjnej v 0,0224 dm 3 /kg Minimalna pojemność uŝytkowa naczynia wzbiorczego przeponowego wyznaczona wg wzoru: Vu= V* ρ1 * v Vu 32,5 dm 3 Pojemność naczynia wzbiorczego z rezerwą eksploatacyjną Vur 47,0 dm 3 4. Pojemność całkowita naczynia Minimalna pojemność całkowita naczynia wzbiorczego wyznaczona wg wzoru: Vn= Vu* pmax+1 pmax-p Vn 83,8 dm 3 5. Parametry do doboru naczynia wzbiorczego przeponowego z hermetyczną przestrzenią gazową: Ciśnienie wstępne pracy instalacji wg zał C2 PN-B-02414:1999 p R 1,78 bar Całkowita pojemność naczynia wg zał C2 PN-B-02414:1999 V nr 154,4 dm 3 Dobrano naczynie typu: 200N PN6 1 szt. Reflex 5. Rura wzbiorcza d 4,0 mm Minimalna średnica wewnętrzna rury wzbiorczej (nie mniej niŝ 20 mm): d min 25,0 mm ELEKTROTERMEX - Ostrołęka Strona 5 z 11

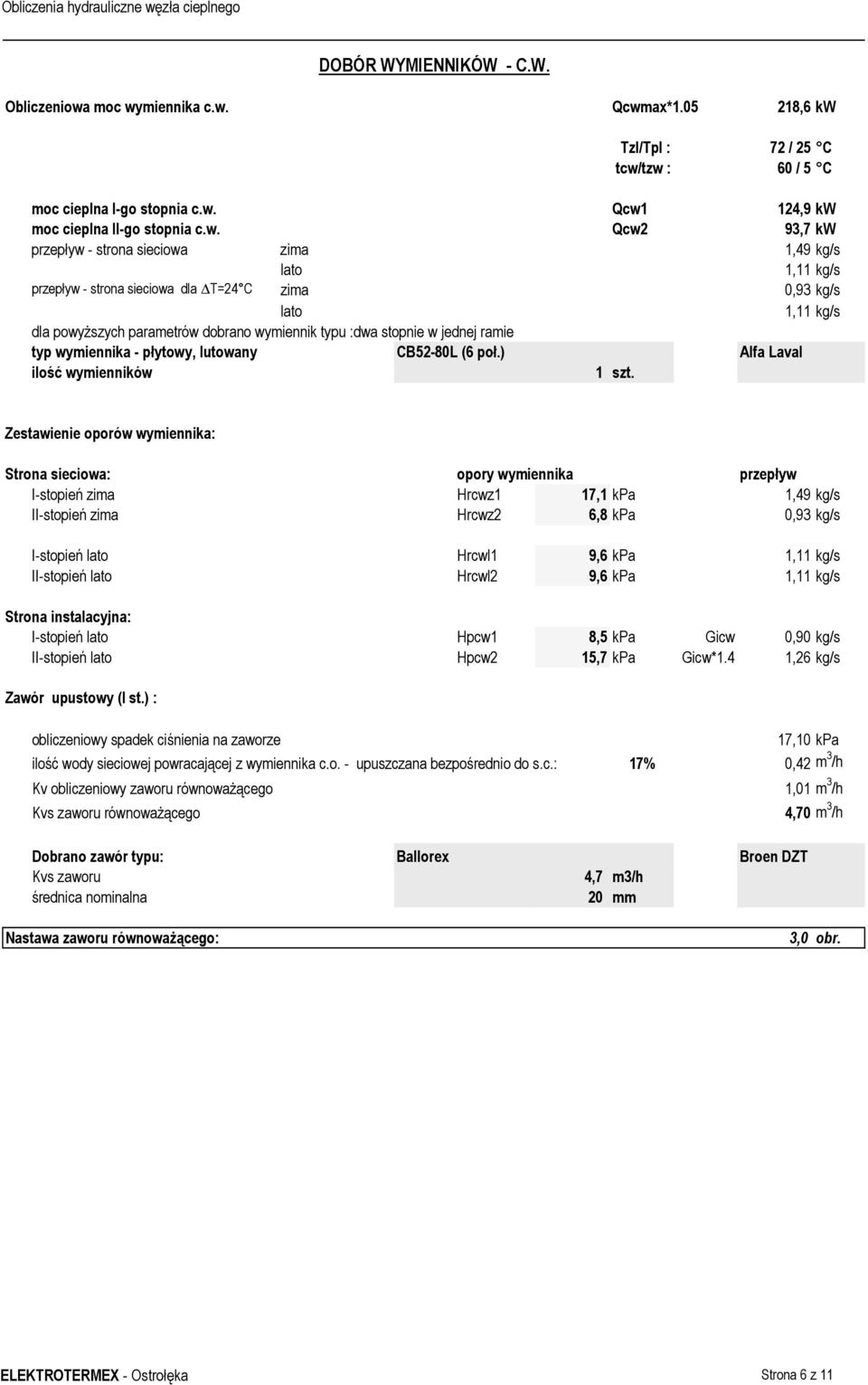

6 DOBÓR WYMIENNIKÓW - C.W. Obliczeniowa moc wymiennika c.w. Qcwmax* ,6 kw Tzl/Tpl : 72 / 25 C tcw/tzw : 60 / 5 C moc cieplna I-go stopnia c.w. Qcw1 124,9 kw moc cieplna II-go stopnia c.w. Qcw2 93,7 kw przepływ - strona sieciowa zima 1,49 kg/s lato 1,11 kg/s przepływ - strona sieciowa dla T=24 C zima 0,93 kg/s lato 1,11 kg/s dla powyŝszych parametrów dobrano wymiennik typu :dwa stopnie w jednej ramie typ wymiennika - płytowy, lutowany CB52-80L (6 poł.) Alfa Laval ilość wymienników 1 szt. Zestawienie oporów wymiennika: Strona sieciowa: opory wymiennika przepływ I-stopień zima Hrcwz1 17,1 kpa 1,49 kg/s II-stopień zima Hrcwz2 6,8 kpa 0,93 kg/s I-stopień lato Hrcwl1 9,6 kpa 1,11 kg/s II-stopień lato Hrcwl2 9,6 kpa 1,11 kg/s Strona instalacyjna: I-stopień lato Hpcw1 8,5 kpa Gicw 0,90 kg/s II-stopień lato Hpcw2 15,7 kpa Gicw*1.4 1,26 kg/s Zawór upustowy (I st.) : obliczeniowy spadek ciśnienia na zaworze 17,10 kpa ilość wody sieciowej powracającej z wymiennika c.o. - upuszczana bezpośrednio do s.c.: 17% 0,42 m 3 /h Kv obliczeniowy zaworu równowaŝącego 1,01 m 3 /h równowaŝącego 4,70 m 3 /h Dobrano zawór typu: Ballorex 4,7 m3/h 20 mm Broen DZT Nastawa zaworu równowaŝącego: 3,0 obr. ELEKTROTERMEX - Ostrołęka Strona 6 z 11

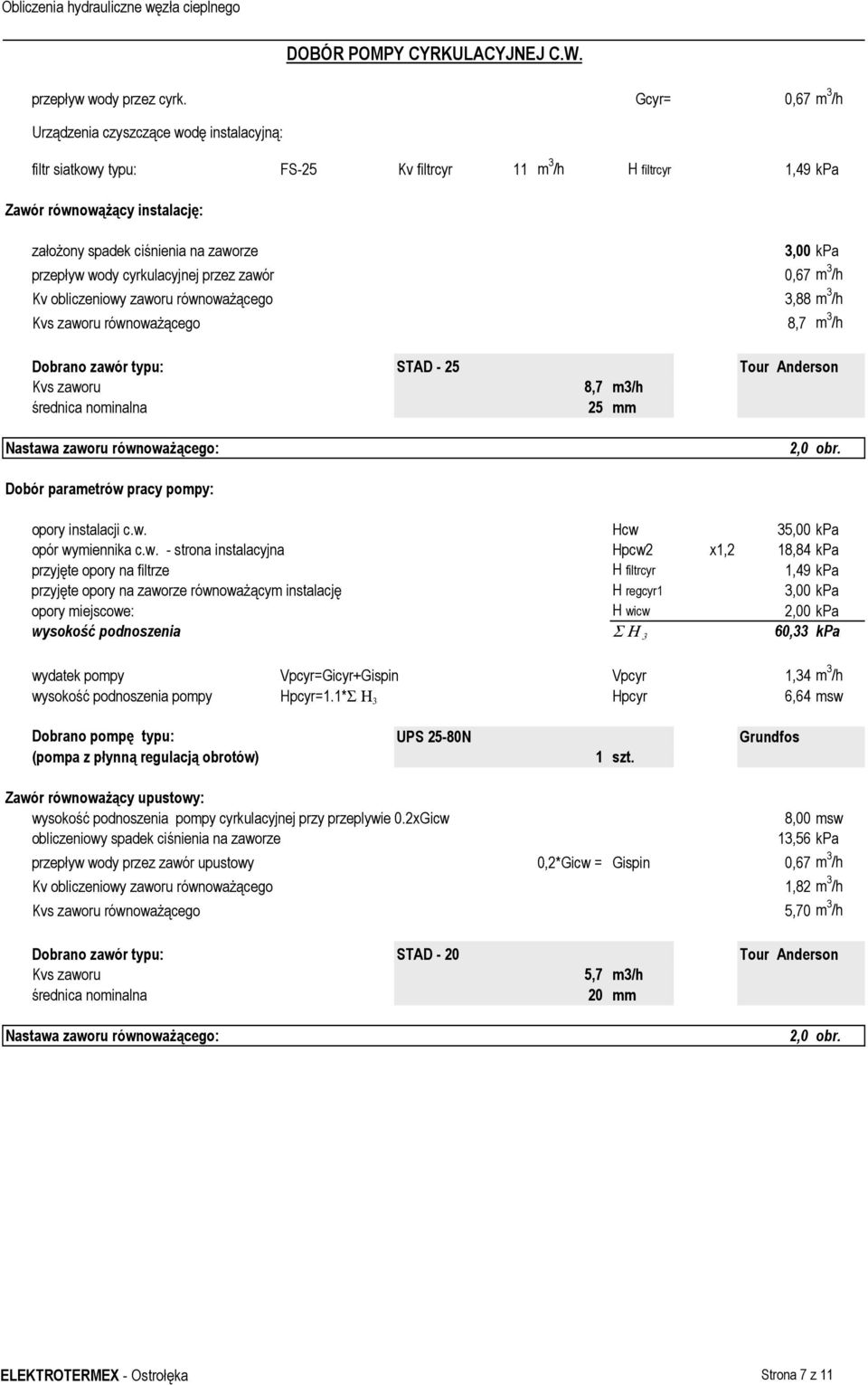

7 DOBÓR POMPY CYRKULACYJNEJ C.W. przepływ wody przez cyrk. Gcyr= 0,67 m 3 /h Urządzenia czyszczące wodę instalacyjną: filtr siatkowy typu: FS-25 Kv filtrcyr 11 m 3 /h H filtrcyr 1,49 kpa Zawór równowąŝący instalację: załoŝony spadek ciśnienia na zaworze 3,00 kpa przepływ wody cyrkulacyjnej przez zawór 0,67 m 3 /h Kv obliczeniowy zaworu równowaŝącego 3,88 m 3 /h równowaŝącego 8,7 m 3 /h Dobrano zawór typu: STAD - 25 Nastawa zaworu równowaŝącego: Dobór parametrów pracy pompy: 8,7 m3/h 25 mm Tour Anderson 2,0 obr. opory instalacji c.w. Hcw 35,00 kpa opór wymiennika c.w. - strona instalacyjna Hpcw2 x1,2 18,84 kpa przyjęte opory na filtrze H filtrcyr 1,49 kpa przyjęte opory na zaworze równowaŝącym instalację H regcyr1 3,00 kpa opory miejscowe: H wicw 2,00 kpa wysokość podnoszenia Σ Η 3 60,33 kpa wydatek pompy Vpcyr=Gicyr+Gispin Vpcyr 1,34 m 3 /h wysokość podnoszenia pompy Hpcyr=1.1*Σ Η 3 Hpcyr 6,64 msw Dobrano pompę typu: UPS 25-80N Grundfos (pompa z płynną regulacją obrotów) 1 szt. Zawór równowaŝący upustowy: wysokość podnoszenia pompy cyrkulacyjnej przy przeplywie 0.2xGicw 8,00 msw obliczeniowy spadek ciśnienia na zaworze 13,56 kpa przepływ wody przez zawór upustowy 0,2*Gicw = Gispin 0,67 m 3 /h Kv obliczeniowy zaworu równowaŝącego 1,82 m 3 /h równowaŝącego 5,70 m 3 /h Dobrano zawór typu: STAD - 20 Nastawa zaworu równowaŝącego: 5,7 m3/h 20 mm Tour Anderson 2,0 obr. ELEKTROTERMEX - Ostrołęka Strona 7 z 11

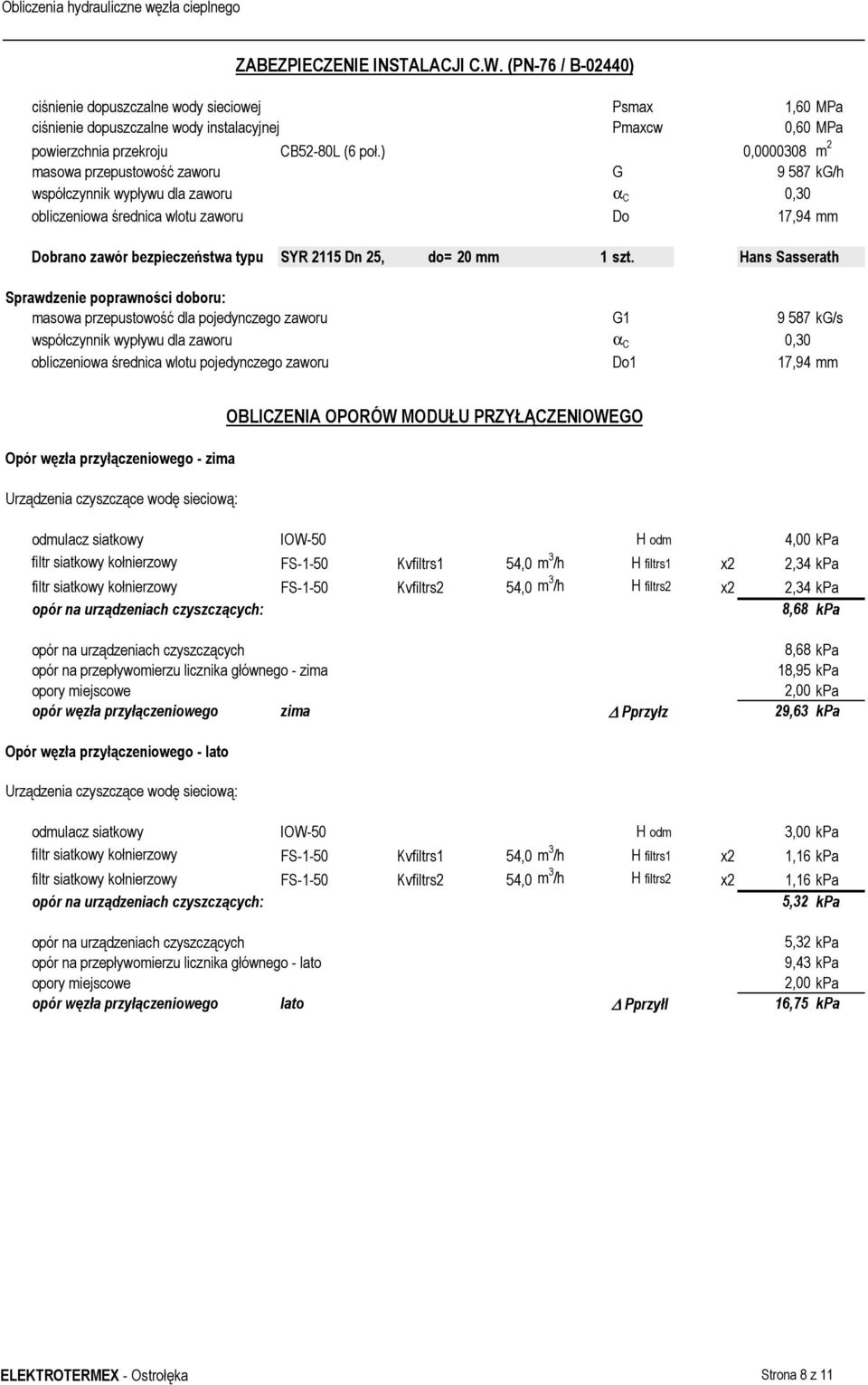

8 ZABEZPIECZENIE INSTALACJI C.W. (PN-76 / B-02440) ciśnienie dopuszczalne wody sieciowej Psmax 1,60 MPa ciśnienie dopuszczalne wody instalacyjnej Pmaxcw 0,60 MPa powierzchnia przekroju CB52-80L (6 poł.) 0, m 2 masowa przepustowość zaworu G kg/h współczynnik wypływu dla zaworu α C 0,30 obliczeniowa średnica wlotu zaworu Do 17,94 mm Dobrano zawór bezpieczeństwa typu SYR 2115 Dn 25, do= 20 mm 1 szt. Hans Sasserath Sprawdzenie poprawności doboru: masowa przepustowość dla pojedynczego zaworu G kg/s współczynnik wypływu dla zaworu α C 0,30 obliczeniowa średnica wlotu pojedynczego zaworu Do1 17,94 mm Opór węzła przyłączeniowego - zima Urządzenia czyszczące wodę sieciową: odmulacz siatkowy IOW-50 H odm 4,00 kpa filtr siatkowy kołnierzowy FS-1-50 Kvfiltrs1 54,0 m 3 /h H filtrs1 x2 2,34 kpa filtr siatkowy kołnierzowy FS-1-50 Kvfiltrs2 54,0 m 3 /h H filtrs2 x2 2,34 kpa opór na urządzeniach czyszczących: 8,68 kpa opór na urządzeniach czyszczących 8,68 kpa opór na przepływomierzu licznika głównego - zima 18,95 kpa opory miejscowe 2,00 kpa opór węzła przyłączeniowego zima Pprzyłz 29,63 kpa Opór węzła przyłączeniowego - lato Urządzenia czyszczące wodę sieciową: OBLICZENIA OPORÓW MODUŁU PRZYŁĄCZENIOWEGO odmulacz siatkowy IOW-50 H odm 3,00 kpa filtr siatkowy kołnierzowy FS-1-50 Kvfiltrs1 54,0 m 3 /h H filtrs1 x2 1,16 kpa filtr siatkowy kołnierzowy FS-1-50 Kvfiltrs2 54,0 m 3 /h H filtrs2 x2 1,16 kpa opór na urządzeniach czyszczących: 5,32 kpa opór na urządzeniach czyszczących 5,32 kpa opór na przepływomierzu licznika głównego - lato 9,43 kpa opory miejscowe 2,00 kpa opór węzła przyłączeniowego lato Pprzyłl 16,75 kpa ELEKTROTERMEX - Ostrołęka Strona 8 z 11

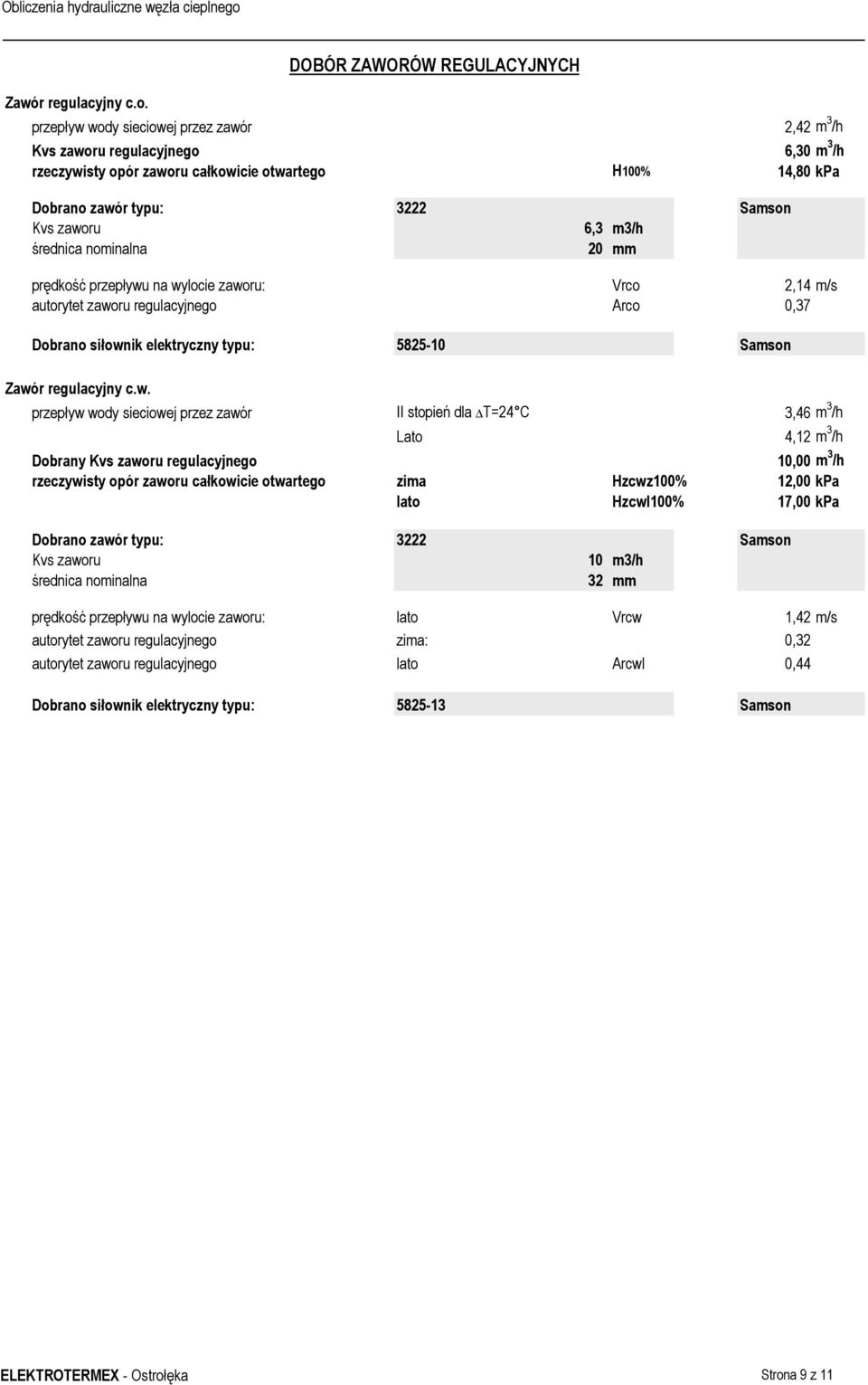

9 Zawór regulacyjny c.o. przepływ wody sieciowej przez zawór 2,42 m 3 /h regulacyjnego 6,30 m 3 /h rzeczywisty opór zaworu całkowicie otwartego H100% 14,80 kpa Dobrano zawór typu: 3222 Samson 6,3 m3/h 20 mm prędkość przepływu na wylocie zaworu: Vrco 2,14 m/s autorytet zaworu regulacyjnego Arco 0,37 Dobrano siłownik elektryczny typu: Samson Zawór regulacyjny c.w. DOBÓR ZAWORÓW REGULACYJNYCH przepływ wody sieciowej przez zawór II stopień dla T=24 C 3,46 m 3 /h Lato 4,12 m 3 /h Dobrany regulacyjnego 10,00 m 3 /h rzeczywisty opór zaworu całkowicie otwartego zima Hzcwz100% 12,00 kpa lato Hzcwl100% 17,00 kpa Dobrano zawór typu: 3222 Samson 10 m3/h 32 mm prędkość przepływu na wylocie zaworu: lato Vrcw 1,42 m/s autorytet zaworu regulacyjnego zima: 0,32 autorytet zaworu regulacyjnego lato Arcwl 0,44 Dobrano siłownik elektryczny typu: Samson ELEKTROTERMEX - Ostrołęka Strona 9 z 11

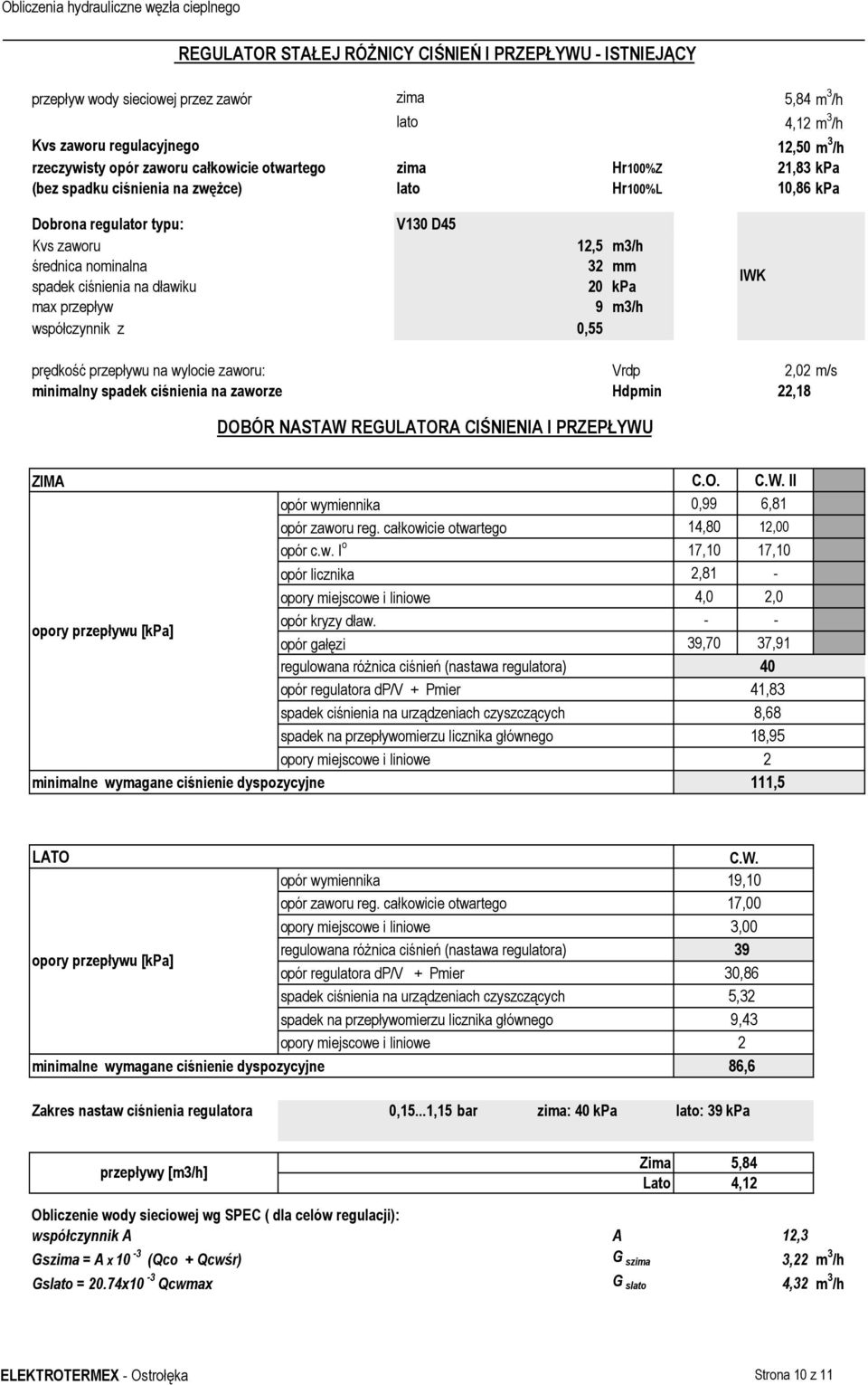

10 REGULATOR STAŁEJ RÓśNICY CIŚNIEŃ I PRZEPŁYWU - ISTNIEJĄCY przepływ wody sieciowej przez zawór zima 5,84 m 3 /h lato 4,12 m 3 /h regulacyjnego 12,50 m 3 /h rzeczywisty opór zaworu całkowicie otwartego zima Hr100%Z 21,83 kpa (bez spadku ciśnienia na zwęŝce) lato Hr100%L 10,86 kpa Dobrona regulator typu: V130 D45 12,5 m3/h 32 mm spadek ciśnienia na dławiku 20 kpa max przepływ 9 m3/h współczynnik z 0,55 IWK prędkość przepływu na wylocie zaworu: Vrdp 2,02 m/s minimalny spadek ciśnienia na zaworze Hdpmin 22,18 DOBÓR NASTAW REGULATORA CIŚNIENIA I PRZEPŁYWU ZIMA C.O. C.W. II opór wymiennika 0,99 6,81 opory przepływu [kpa] opór zaworu reg. całkowicie otwartego 14,80 12,00 opór c.w. I o 17,10 17,10 opór licznika 2,81 - opory miejscowe i liniowe 4,0 2,0 opór kryzy dław. - - opór gałęzi 39,70 37,91 regulowana róŝnica ciśnień (nastawa regulatora) opór regulatora dp/v + Pmier spadek ciśnienia na urządzeniach czyszczących spadek na przepływomierzu licznika głównego opory miejscowe i liniowe minimalne wymagane ciśnienie dyspozycyjne 40 41,83 8,68 18, ,5 LATO opór wymiennika opór zaworu reg. całkowicie otwartego opory miejscowe i liniowe regulowana róŝnica ciśnień (nastawa regulatora) opory przepływu [kpa] opór regulatora dp/v + Pmier spadek ciśnienia na urządzeniach czyszczących spadek na przepływomierzu licznika głównego opory miejscowe i liniowe minimalne wymagane ciśnienie dyspozycyjne C.W. 19,10 17,00 3, ,86 5,32 9, ,6 Zakres nastaw ciśnienia regulatora 0,15...1,15 bar zima: 40 kpa lato: 39 kpa przepływy [m3/h] Zima Lato 5,84 4,12 Obliczenie wody sieciowej wg SPEC ( dla celów regulacji): współczynnik A A 12,3 Gszima = A x 10-3 (Qco + Qcwśr) G szima 3,22 m 3 /h Gslato = 20.74x10-3 Qcwmax G slato 4,32 m 3 /h ELEKTROTERMEX - Ostrołęka Strona 10 z 11

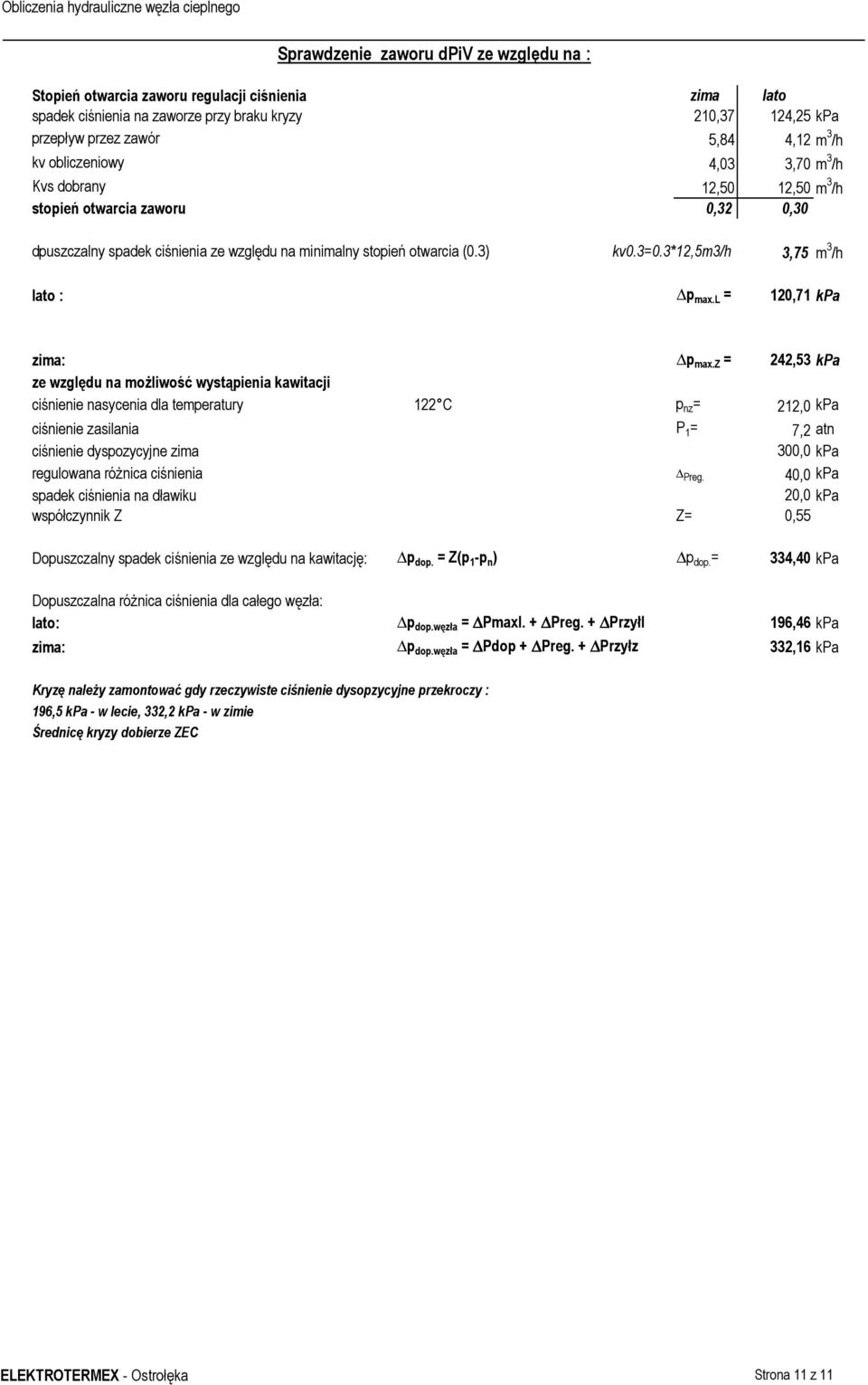

11 Sprawdzenie zaworu dpiv ze względu na : Stopień otwarcia zaworu regulacji ciśnienia zima lato spadek ciśnienia na zaworze przy braku kryzy 210,37 124,25 kpa przepływ przez zawór 5,84 4,12 m 3 /h kv obliczeniowy 4,03 3,70 m 3 /h Kvs dobrany 12,50 12,50 m 3 /h stopień otwarcia zaworu 0,32 0,30 dpuszczalny spadek ciśnienia ze względu na minimalny stopień otwarcia (0.3) kv0.3=0.3*12,5m3/h 3,75 m 3 /h lato : p max.l = 120,71 kpa zima: p max.z = 242,53 kpa ze względu na moŝliwość wystąpienia kawitacji ciśnienie nasycenia dla temperatury 122 C p nz = 212,0 kpa ciśnienie zasilania P 1 = 7,2 atn ciśnienie dyspozycyjne zima 300,0 kpa regulowana róŝnica ciśnienia Preg. 40,0 kpa spadek ciśnienia na dławiku 20,0 kpa współczynnik Z Z= 0,55 Dopuszczalny spadek ciśnienia ze względu na kawitację: p dop. = Z(p 1 -p n ) p dop. = 334,40 kpa Dopuszczalna róŝnica ciśnienia dla całego węzła: lato: p dop.węzła = Pmaxl. + Preg. + Przyłl 196,46 kpa zima: p dop.węzła = Pdop + Preg. + Przyłz 332,16 kpa Kryzę naleŝy zamontować gdy rzeczywiste ciśnienie dysopzycyjne przekroczy : 196,5 kpa - w lecie, 332,2 kpa - w zimie Średnicę kryzy dobierze ZEC ELEKTROTERMEX - Ostrołęka Strona 11 z 11
