Wykaz dobranych regulatorów dla modułów przyłączeniowych wysoki parametr.

Transkrypt

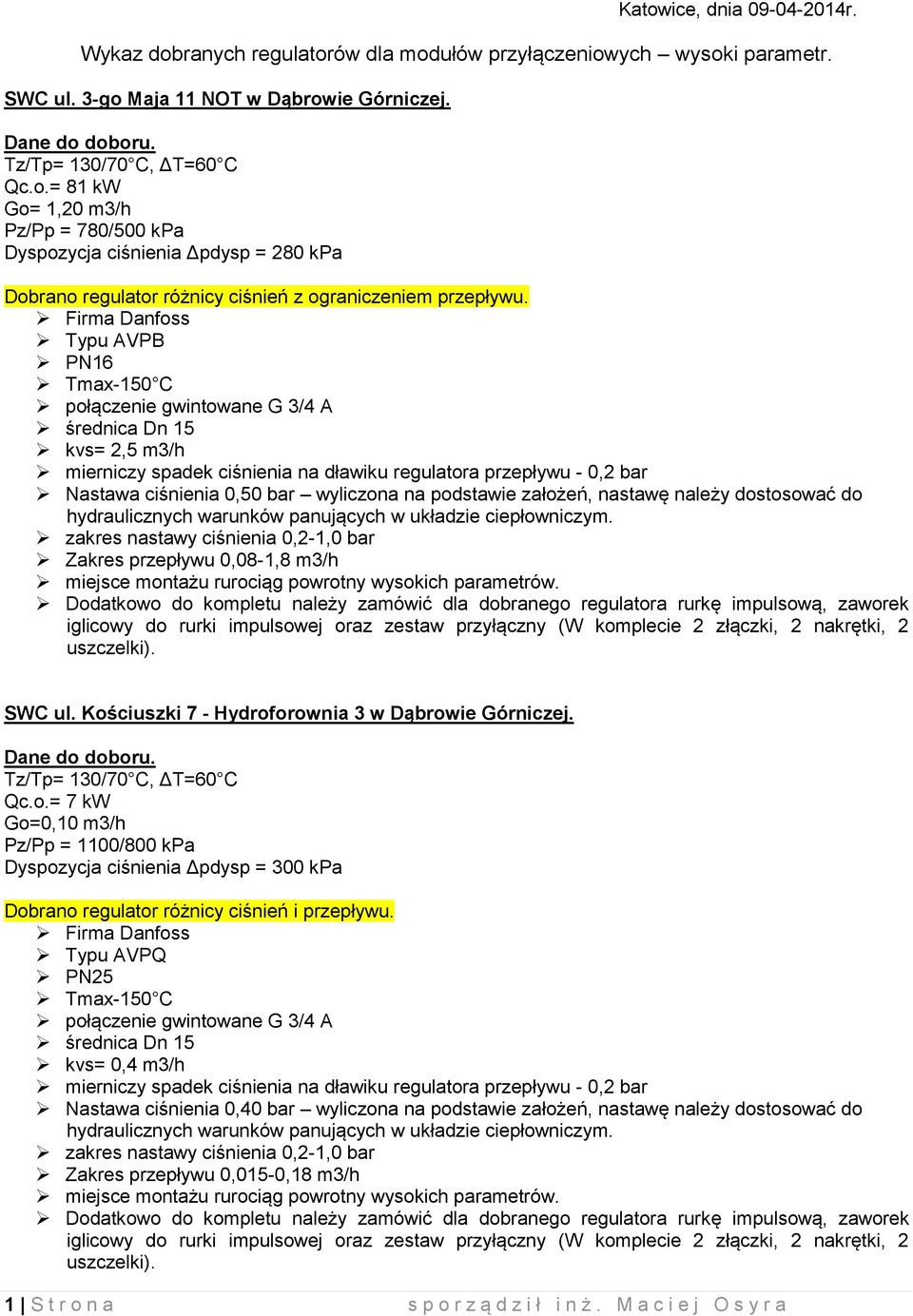

1 Katowice, dnia r. Wykaz dobranych regurów dla modułów przyłączeniowych wysoki parametr. SWC ul. 3-go Maja 11 NOT w Dąbrowie Górniczej. Qc.o.= 81 kw Go= 1,20 m3/h Pz/Pp = 780/500 kpa Dyspozycja ciśnienia Δpdysp = 280 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. kvs= 2,5 m3/h Nastawa ciśnienia 0,50 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,08-1,8 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek SWC ul. Kościuszki 7 - Hydroforownia 3 w Dąbrowie Górniczej. Qc.o.= 7 kw Go=0,10 m3/h Pz/Pp = 1100/800 kpa Dyspozycja ciśnienia Δpdysp = 300 kpa Dobrano regur różnicy ciśnień i przepływu. Typu AVPQ kvs= 0,4 m3/h Nastawa ciśnienia 0,40 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,015-0,18 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek 1 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

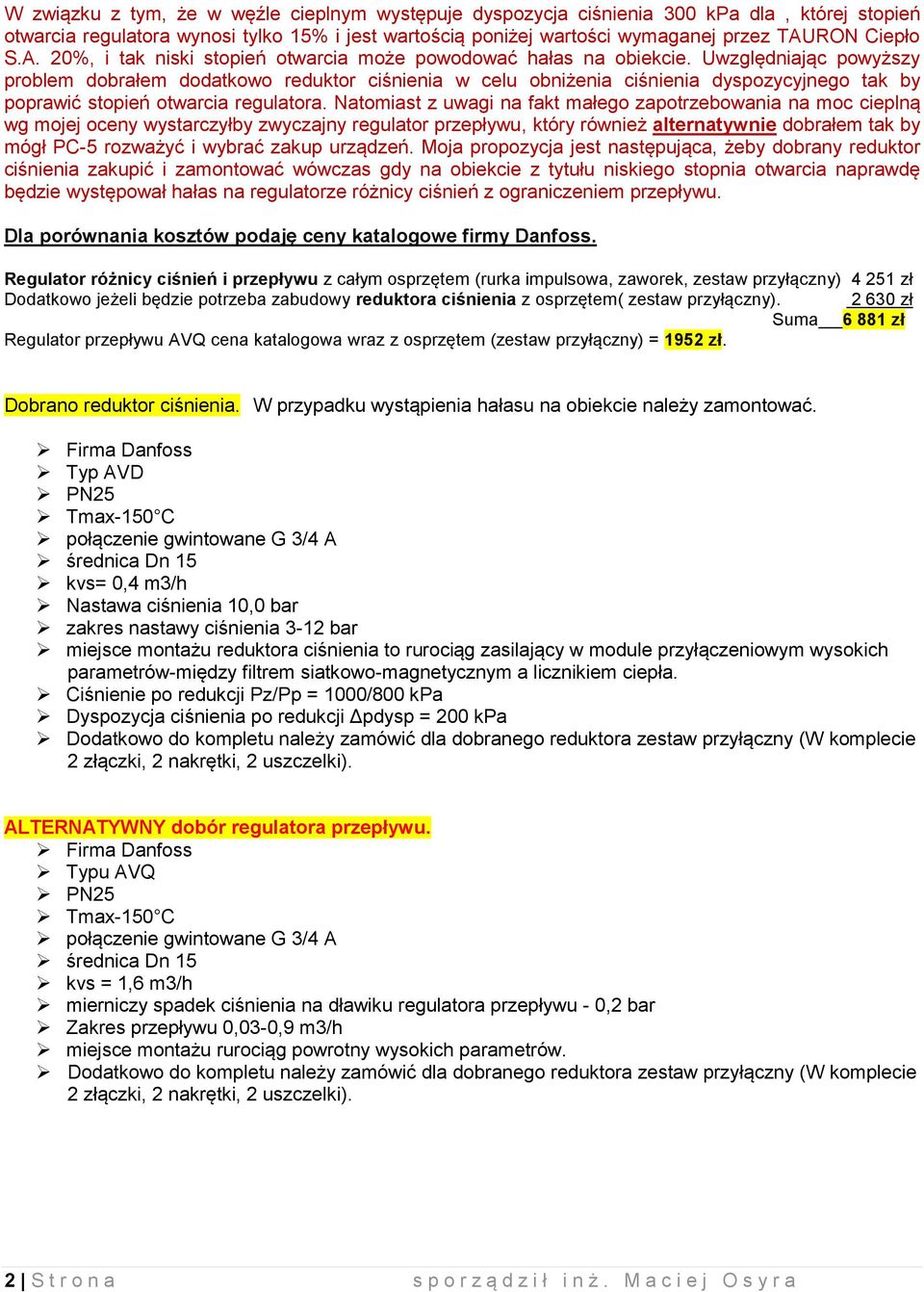

2 W związku z tym, że w węźle cieplnym występuje dyspozycja ciśnienia 300 kpa dla, której stopień otwarcia regura wynosi tylko 15% i jest wartością poniżej wartości wymaganej przez TAURON Ciepło S.A. 20%, i tak niski stopień otwarcia może powodować hałas na obiekcie. Uwzględniając powyższy problem dobrałem dodatkowo reduktor ciśnienia w celu obniżenia ciśnienia dyspozycyjnego tak by poprawić stopień otwarcia regura. Natomiast z uwagi na fakt małego zapotrzebowania na moc cieplną wg mojej oceny wystarczyłby zwyczajny regur przepływu, który również alternatywnie dobrałem tak by mógł PC-5 rozważyć i wybrać zakup urządzeń. Moja propozycja jest następująca, żeby dobrany reduktor ciśnienia zakupić i zamontować wówczas gdy na obiekcie z tytułu niskiego stopnia otwarcia naprawdę będzie występował hałas na regurze różnicy ciśnień z ograniczeniem przepływu. Dla porównania kosztów podaję ceny katalogowe firmy Danfoss. Regur różnicy ciśnień i przepływu z całym osprzętem (rurka impulsowa, zaworek, zestaw przyłączny) zł Dodatkowo jeżeli będzie potrzeba zabudowy reduktora ciśnienia z osprzętem( zestaw przyłączny) zł Suma zł Regur przepływu AVQ cena katalogowa wraz z osprzętem (zestaw przyłączny) = 1952 zł. Dobrano reduktor ciśnienia. W przypadku wystąpienia hałasu na obiekcie należy zamontować. Typ AVD kvs= 0,4 m3/h Nastawa ciśnienia 10,0 bar zakres nastawy ciśnienia 3-12 bar miejsce montażu reduktora ciśnienia to rurociąg zasilający w module przyłączeniowym wysokich parametrów-między filtrem siatkowo-magnetycznym a licznikiem ciepła. Ciśnienie po redukcji Pz/Pp = 1000/800 kpa Dyspozycja ciśnienia po redukcji Δpdysp = 200 kpa Dodatkowo do kompletu należy zamówić dla dobranego reduktora zestaw przyłączny (W komplecie 2 złączki, 2 nakrętki, 2 ALTERNATYWNY dobór regura przepływu. Typu AVQ kvs = 1,6 m3/h Zakres przepływu 0,03-0,9 m3/h Dodatkowo do kompletu należy zamówić dla dobranego reduktora zestaw przyłączny (W komplecie 2 złączki, 2 nakrętki, 2 2 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

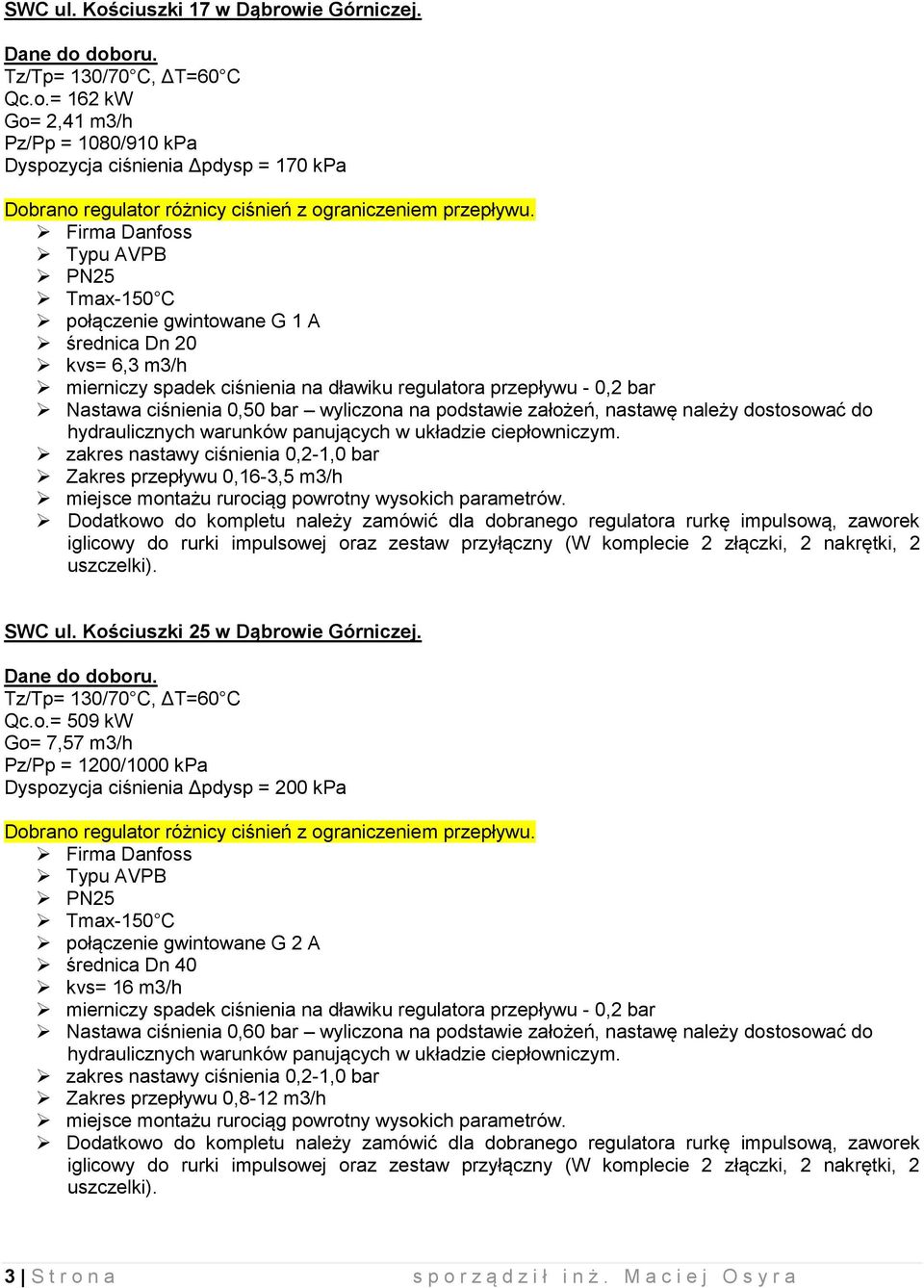

3 SWC ul. Kościuszki 17 w Dąbrowie Górniczej. Qc.o.= 162 kw Go= 2,41 m3/h Pz/Pp = 1080/910 kpa Dyspozycja ciśnienia Δpdysp = 170 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 1 A średnica Dn 20 kvs= 6,3 m3/h Nastawa ciśnienia 0,50 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,16-3,5 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek SWC ul. Kościuszki 25 w Dąbrowie Górniczej. Qc.o.= 509 kw Go= 7,57 m3/h Pz/Pp = 1200/1000 kpa Dyspozycja ciśnienia Δpdysp = 200 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 2 A średnica Dn 40 kvs= 16 m3/h Zakres przepływu 0,8-12 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek 3 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

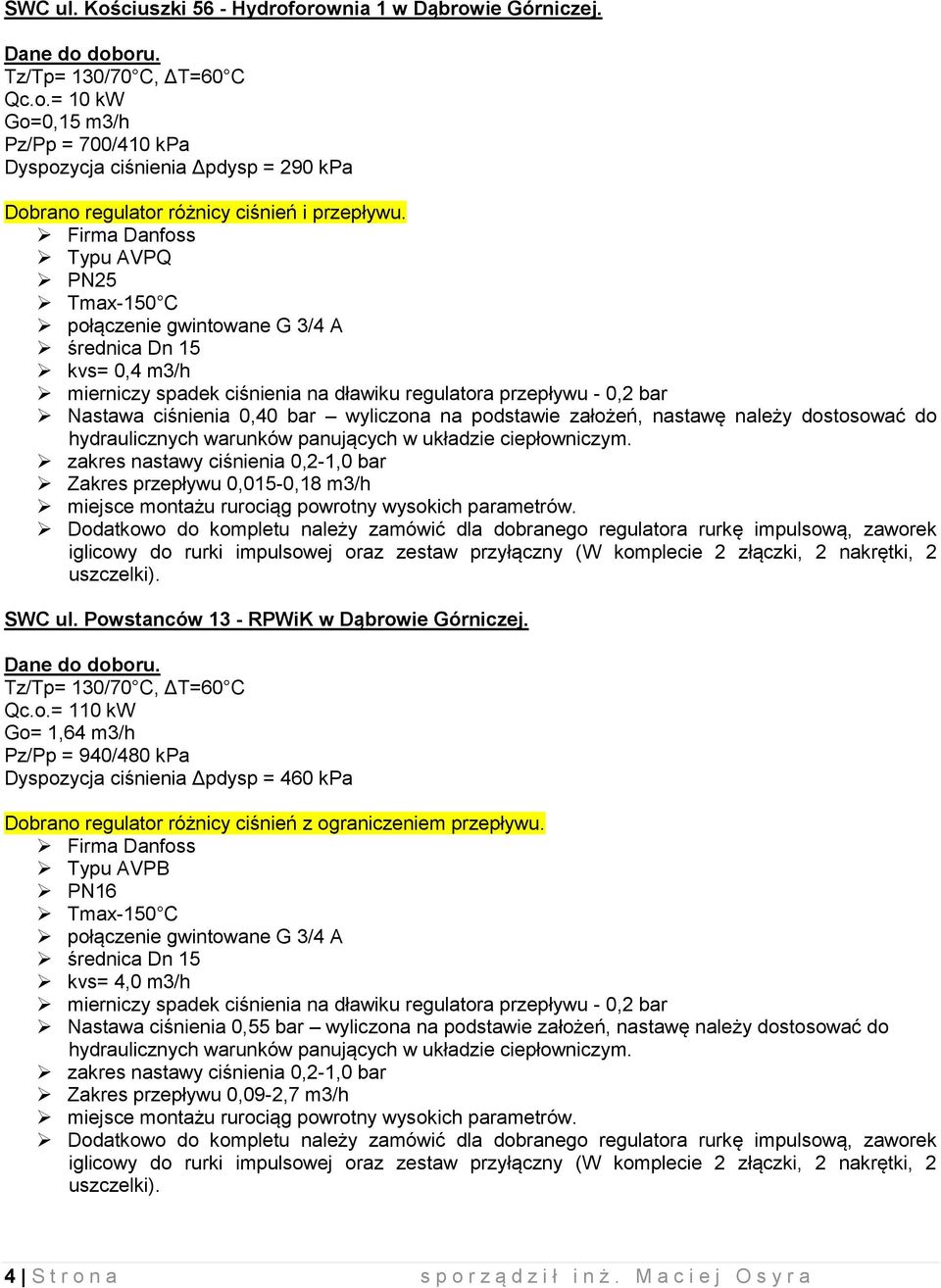

4 SWC ul. Kościuszki 56 - Hydroforownia 1 w Dąbrowie Górniczej. Qc.o.= 10 kw Go=0,15 m3/h Pz/Pp = 700/410 kpa Dyspozycja ciśnienia Δpdysp = 290 kpa Dobrano regur różnicy ciśnień i przepływu. Typu AVPQ kvs= 0,4 m3/h Nastawa ciśnienia 0,40 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,015-0,18 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek SWC ul. Powstanców 13 - RPWiK w Dąbrowie Górniczej. Qc.o.= 110 kw Go= 1,64 m3/h Pz/Pp = 940/480 kpa Dyspozycja ciśnienia Δpdysp = 460 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. kvs= 4,0 m3/h Nastawa ciśnienia 0,55 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,09-2,7 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek 4 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

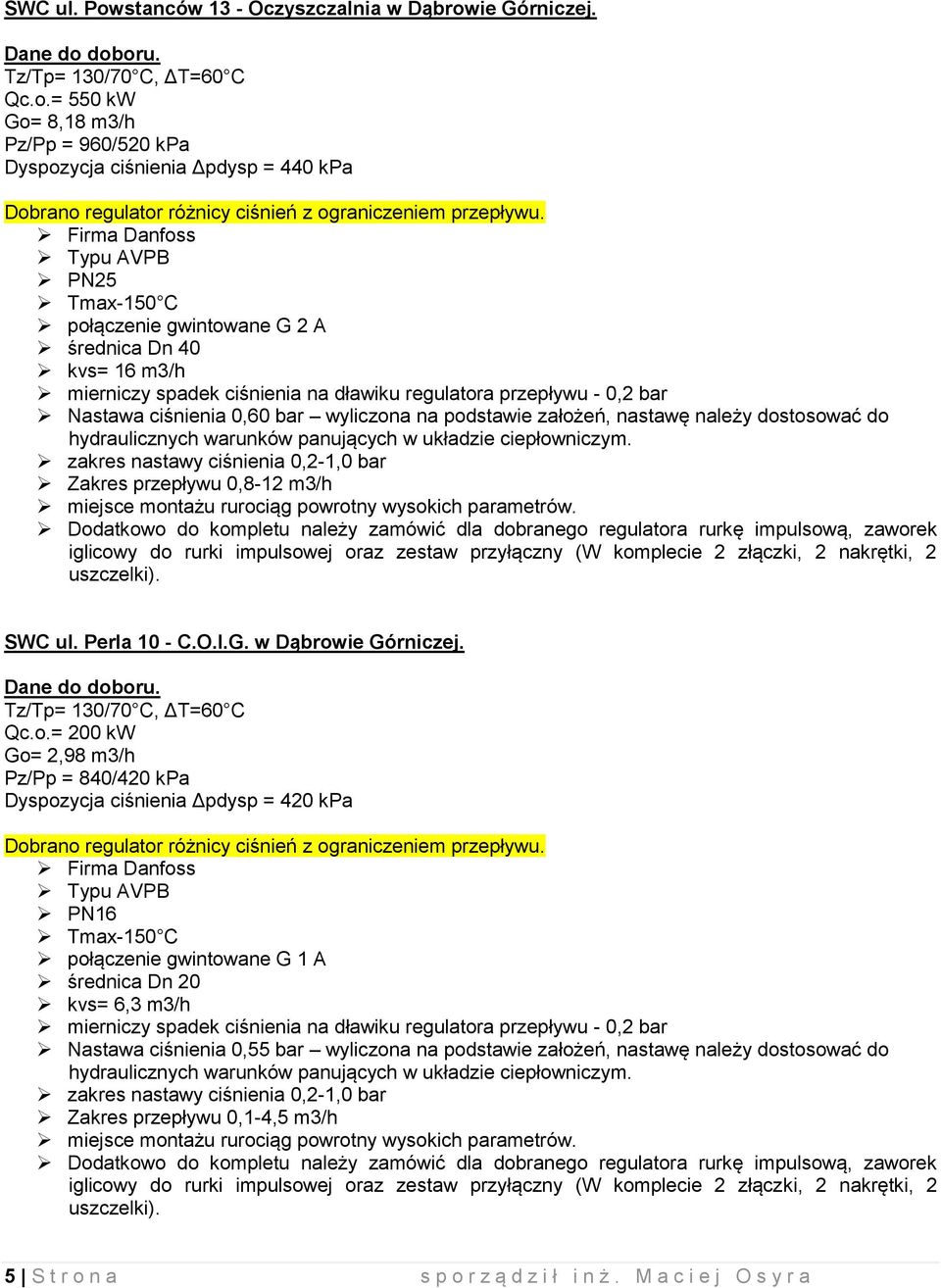

5 SWC ul. Powstanców 13 - Oczyszczalnia w Dąbrowie Górniczej. Qc.o.= 550 kw Go= 8,18 m3/h Pz/Pp = 960/520 kpa Dyspozycja ciśnienia Δpdysp = 440 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 2 A średnica Dn 40 kvs= 16 m3/h Zakres przepływu 0,8-12 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek SWC ul. Perla 10 - C.O.I.G. w Dąbrowie Górniczej. Qc.o.= 200 kw Go= 2,98 m3/h Pz/Pp = 840/420 kpa Dyspozycja ciśnienia Δpdysp = 420 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 1 A średnica Dn 20 kvs= 6,3 m3/h Nastawa ciśnienia 0,55 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,1-4,5 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek 5 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

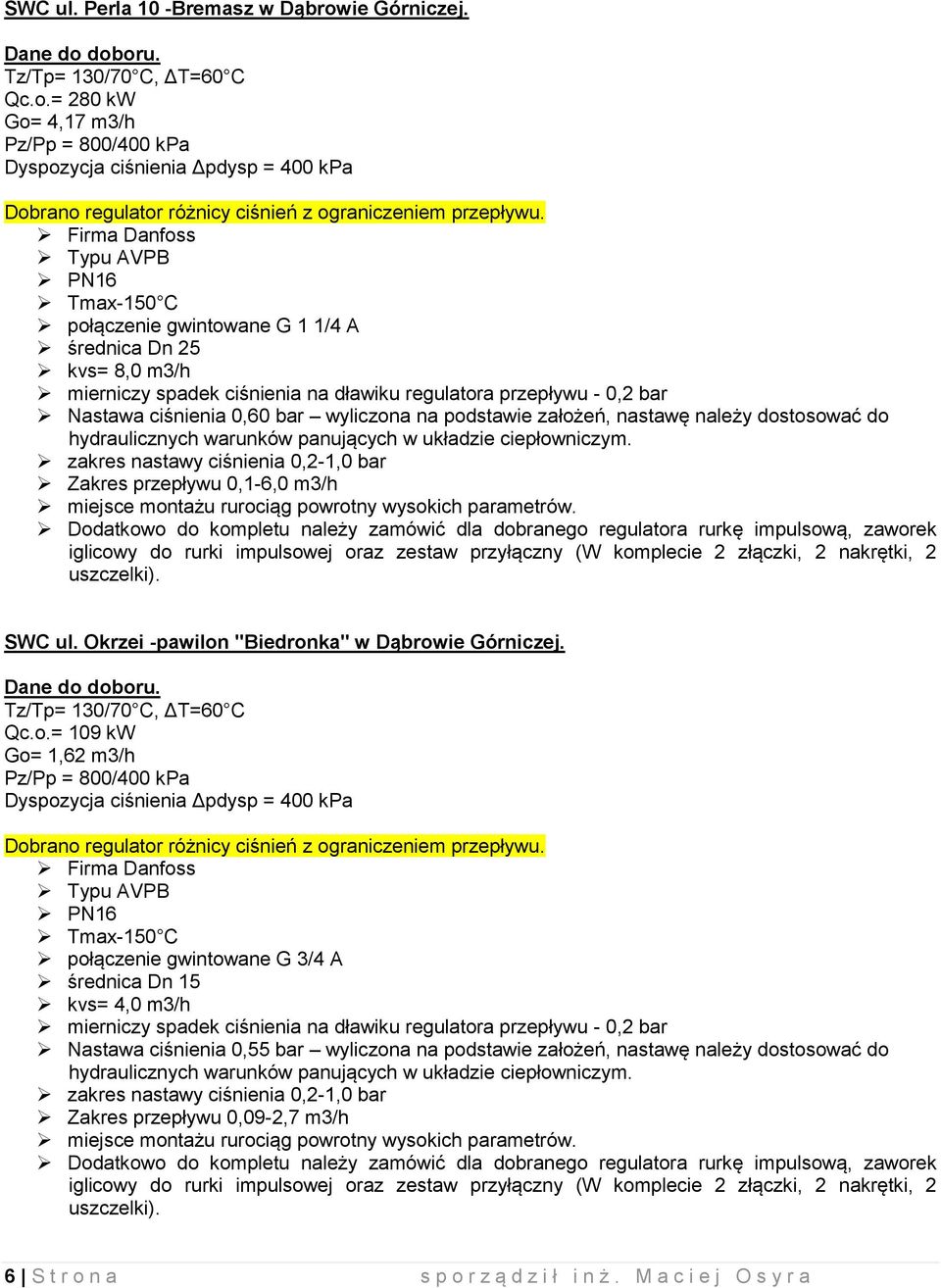

6 SWC ul. Perla 10 -Bremasz w Dąbrowie Górniczej. Qc.o.= 280 kw Go= 4,17 m3/h Pz/Pp = 800/400 kpa Dyspozycja ciśnienia Δpdysp = 400 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 1 1/4 A średnica Dn 25 kvs= 8,0 m3/h Zakres przepływu 0,1-6,0 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek SWC ul. Okrzei -pawilon "Biedronka" w Dąbrowie Górniczej. Qc.o.= 109 kw Go= 1,62 m3/h Pz/Pp = 800/400 kpa Dyspozycja ciśnienia Δpdysp = 400 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. kvs= 4,0 m3/h Nastawa ciśnienia 0,55 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,09-2,7 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek 6 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

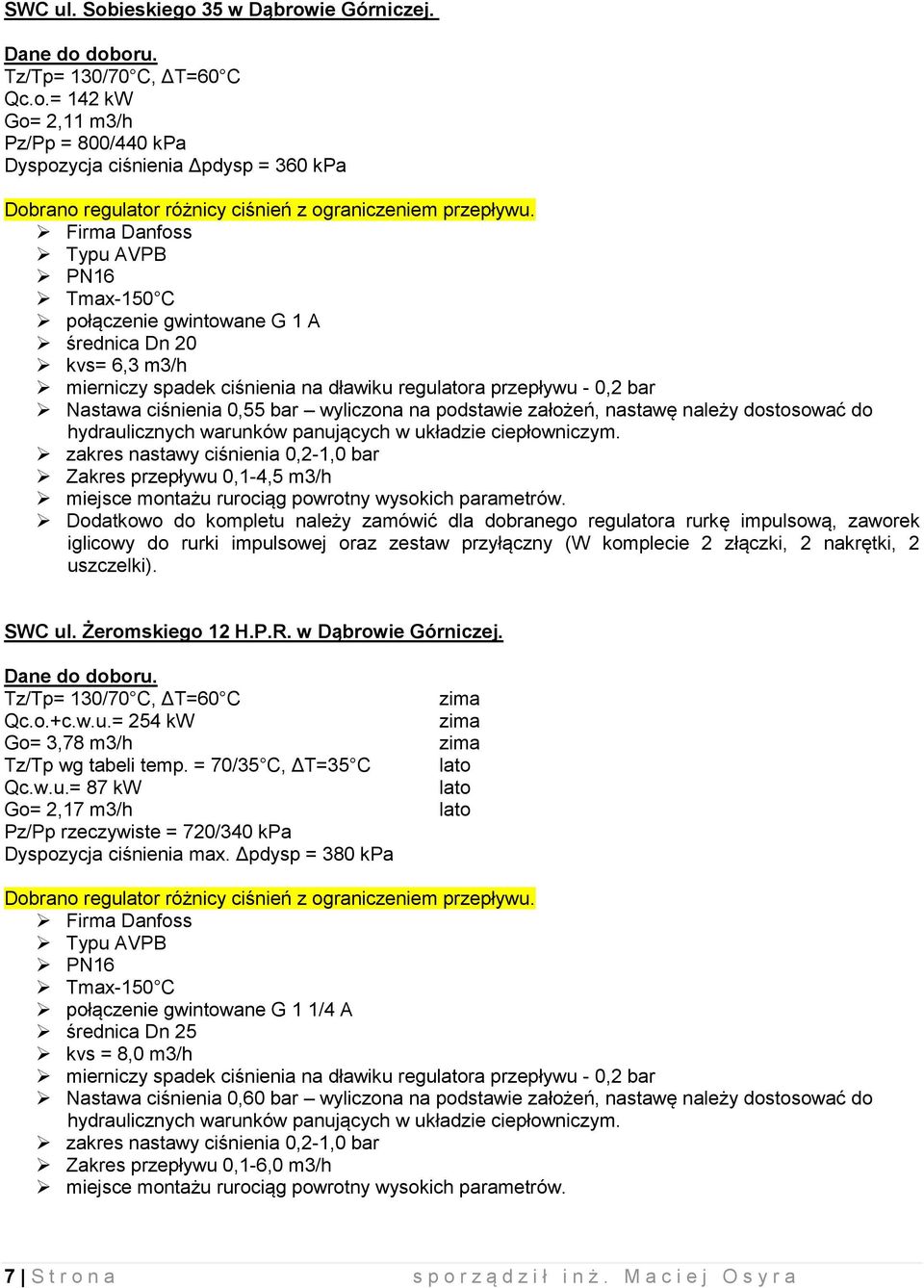

7 SWC ul. Sobieskiego 35 w Dąbrowie Górniczej. Qc.o.= 142 kw Go= 2,11 m3/h Pz/Pp = 800/440 kpa Dyspozycja ciśnienia Δpdysp = 360 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 1 A średnica Dn 20 kvs= 6,3 m3/h Nastawa ciśnienia 0,55 bar wyliczona na podstawie założeń, nastawę należy dostosować do Zakres przepływu 0,1-4,5 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek SWC ul. Żeromskiego 12 H.P.R. w Dąbrowie Górniczej. Qc.o.+c.w.u.= 254 kw Go= 3,78 m3/h Tz/Tp wg tabeli temp. = 70/35 C, ΔT=35 C Qc.w.u.= 87 kw Go= 2,17 m3/h Pz/Pp rzeczywiste = 720/340 kpa Dyspozycja ciśnienia max. Δpdysp = 380 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie gwintowane G 1 1/4 A średnica Dn 25 kvs = 8,0 m3/h Zakres przepływu 0,1-6,0 m3/h 7 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

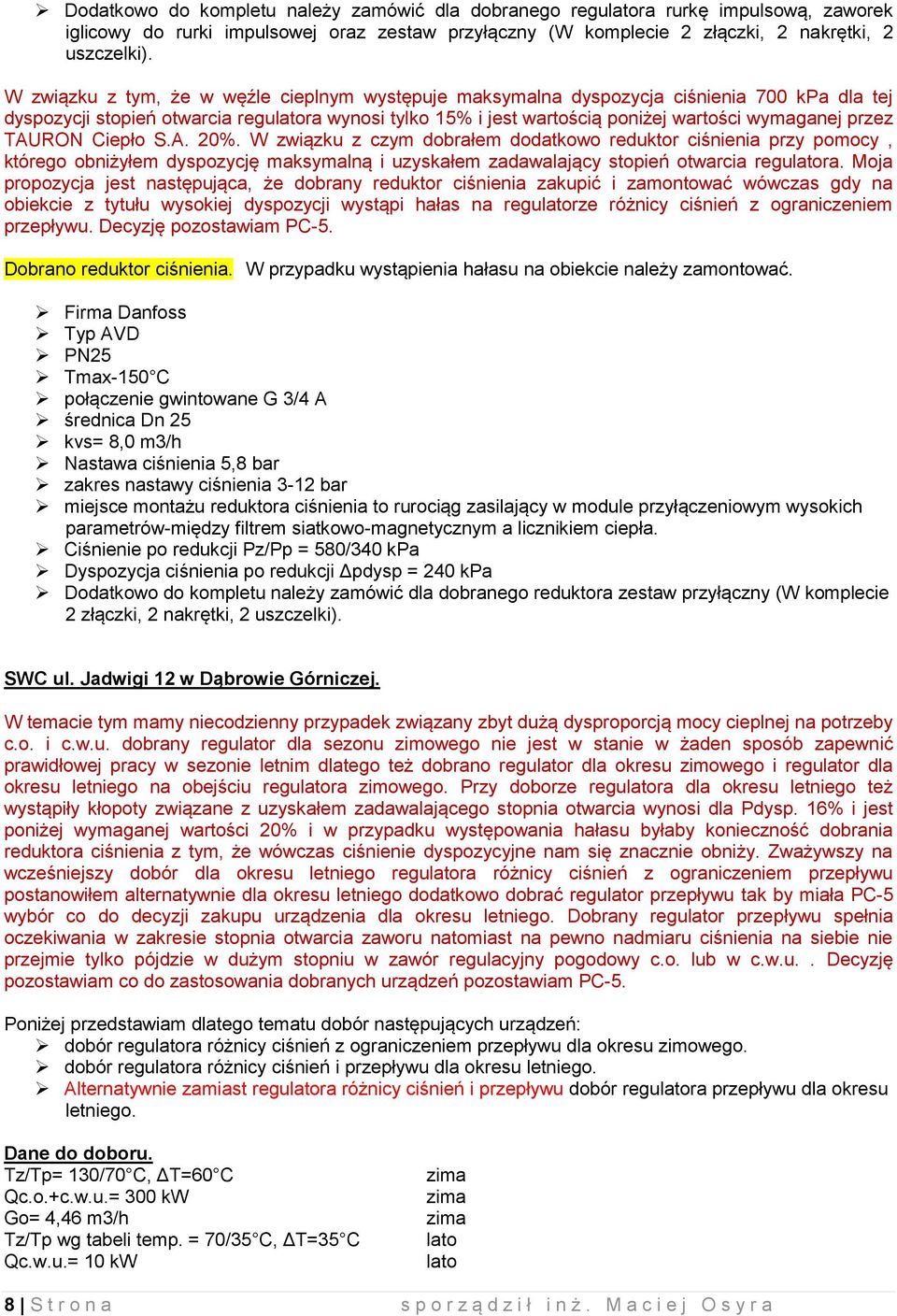

8 Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek W związku z tym, że w węźle cieplnym występuje maksymalna dyspozycja ciśnienia 700 kpa dla tej dyspozycji stopień otwarcia regura wynosi tylko 15% i jest wartością poniżej wartości wymaganej przez TAURON Ciepło S.A. 20%. W związku z czym dobrałem dodatkowo reduktor ciśnienia przy pomocy, którego obniżyłem dyspozycję maksymalną i uzyskałem zadawalający stopień otwarcia regura. Moja propozycja jest następująca, że dobrany reduktor ciśnienia zakupić i zamontować wówczas gdy na obiekcie z tytułu wysokiej dyspozycji wystąpi hałas na regurze różnicy ciśnień z ograniczeniem przepływu. Decyzję pozostawiam PC-5. Dobrano reduktor ciśnienia. W przypadku wystąpienia hałasu na obiekcie należy zamontować. Typ AVD średnica Dn 25 kvs= 8,0 m3/h Nastawa ciśnienia 5,8 bar zakres nastawy ciśnienia 3-12 bar miejsce montażu reduktora ciśnienia to rurociąg zasilający w module przyłączeniowym wysokich parametrów-między filtrem siatkowo-magnetycznym a licznikiem ciepła. Ciśnienie po redukcji Pz/Pp = 580/340 kpa Dyspozycja ciśnienia po redukcji Δpdysp = 240 kpa Dodatkowo do kompletu należy zamówić dla dobranego reduktora zestaw przyłączny (W komplecie 2 złączki, 2 nakrętki, 2 SWC ul. Jadwigi 12 w Dąbrowie Górniczej. W temacie tym mamy niecodzienny przypadek związany zbyt dużą dysproporcją mocy cieplnej na potrzeby c.o. i c.w.u. dobrany regur dla sezonu zimowego nie jest w stanie w żaden sposób zapewnić prawidłowej pracy w sezonie letnim dlatego też dobrano regur dla okresu zimowego i regur dla okresu letniego na obejściu regura zimowego. Przy doborze regura dla okresu letniego też wystąpiły kłopoty związane z uzyskałem zadawalającego stopnia otwarcia wynosi dla Pdysp. 16% i jest poniżej wymaganej wartości 20% i w przypadku występowania hałasu byłaby konieczność dobrania reduktora ciśnienia z tym, że wówczas ciśnienie dyspozycyjne nam się znacznie obniży. Zważywszy na wcześniejszy dobór dla okresu letniego regura różnicy ciśnień z ograniczeniem przepływu postanowiłem alternatywnie dla okresu letniego dodatkowo dobrać regur przepływu tak by miała PC-5 wybór co do decyzji zakupu urządzenia dla okresu letniego. Dobrany regur przepływu spełnia oczekiwania w zakresie stopnia otwarcia zaworu natomiast na pewno nadmiaru ciśnienia na siebie nie przejmie tylko pójdzie w dużym stopniu w zawór regulacyjny pogodowy c.o. lub w c.w.u.. Decyzję pozostawiam co do zastosowania dobranych urządzeń pozostawiam PC-5. Poniżej przedstawiam dlatego tematu dobór następujących urządzeń: dobór regura różnicy ciśnień z ograniczeniem przepływu dla okresu zimowego. dobór regura różnicy ciśnień i przepływu dla okresu letniego. Alternatywnie zamiast regura różnicy ciśnień i przepływu dobór regura przepływu dla okresu letniego. Qc.o.+c.w.u.= 300 kw Go= 4,46 m3/h Tz/Tp wg tabeli temp. = 70/35 C, ΔT=35 C Qc.w.u.= 10 kw 8 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

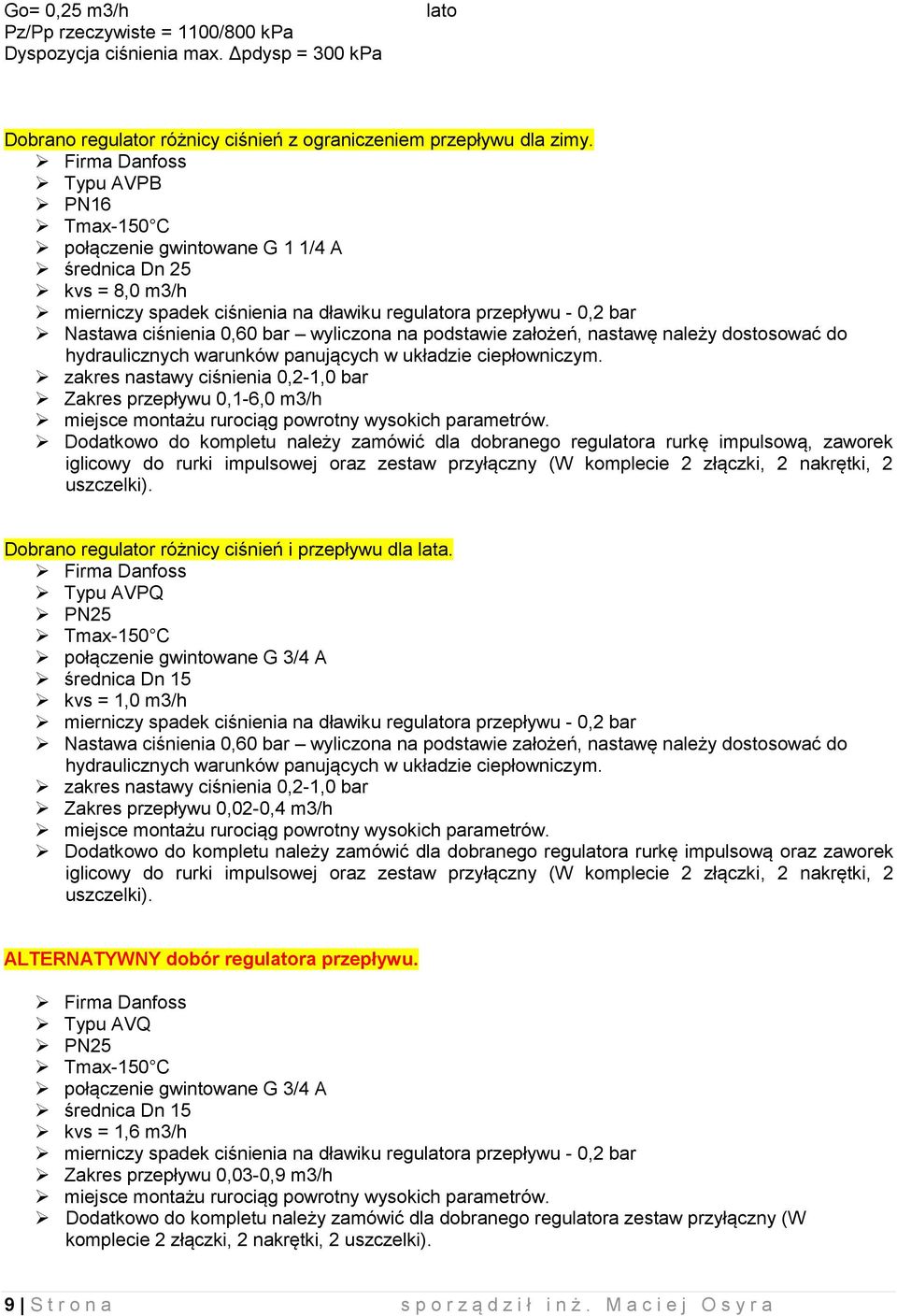

9 Go= 0,25 m3/h Pz/Pp rzeczywiste = 1100/800 kpa Dyspozycja ciśnienia max. Δpdysp = 300 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu dla zimy. połączenie gwintowane G 1 1/4 A średnica Dn 25 kvs = 8,0 m3/h Zakres przepływu 0,1-6,0 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową, zaworek Dobrano regur różnicy ciśnień i przepływu dla lata. Typu AVPQ kvs = 1,0 m3/h Zakres przepływu 0,02-0,4 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową oraz zaworek ALTERNATYWNY dobór regura przepływu. Typu AVQ kvs = 1,6 m3/h Zakres przepływu 0,03-0,9 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura zestaw przyłączny (W komplecie 2 złączki, 2 nakrętki, 2 9 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

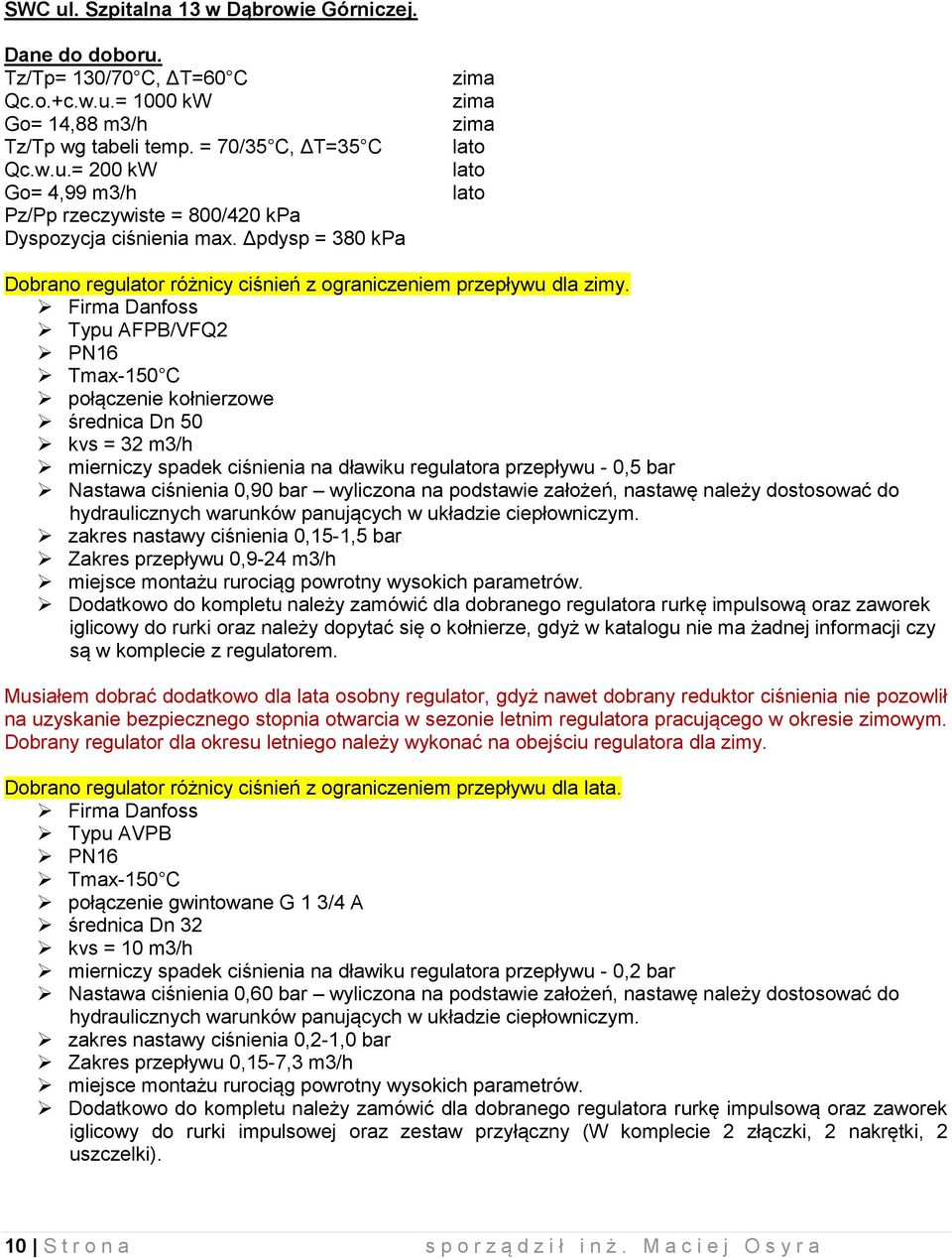

10 SWC ul. Szpitalna 13 w Dąbrowie Górniczej. Qc.o.+c.w.u.= 1000 kw Go= 14,88 m3/h Tz/Tp wg tabeli temp. = 70/35 C, ΔT=35 C Qc.w.u.= 200 kw Go= 4,99 m3/h Pz/Pp rzeczywiste = 800/420 kpa Dyspozycja ciśnienia max. Δpdysp = 380 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu dla zimy. Typu AFPB/VFQ2 połączenie kołnierzowe średnica Dn 50 kvs = 32 m3/h mierniczy spadek ciśnienia na dławiku regura przepływu - 0,5 bar Nastawa ciśnienia 0,90 bar wyliczona na podstawie założeń, nastawę należy dostosować do zakres nastawy ciśnienia 0,15-1,5 bar Zakres przepływu 0,9-24 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową oraz zaworek iglicowy do rurki oraz należy dopytać się o kołnierze, gdyż w katalogu nie ma żadnej informacji czy są w komplecie z regurem. Musiałem dobrać dodatkowo dla lata osobny regur, gdyż nawet dobrany reduktor ciśnienia nie pozowlił na uzyskanie bezpiecznego stopnia otwarcia w sezonie letnim regura pracującego w okresie zimowym. Dobrany regur dla okresu letniego należy wykonać na obejściu regura dla zimy. Dobrano regur różnicy ciśnień z ograniczeniem przepływu dla lata. połączenie gwintowane G 1 3/4 A średnica Dn 32 kvs = 10 m3/h Zakres przepływu 0,15-7,3 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową oraz zaworek 10 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a

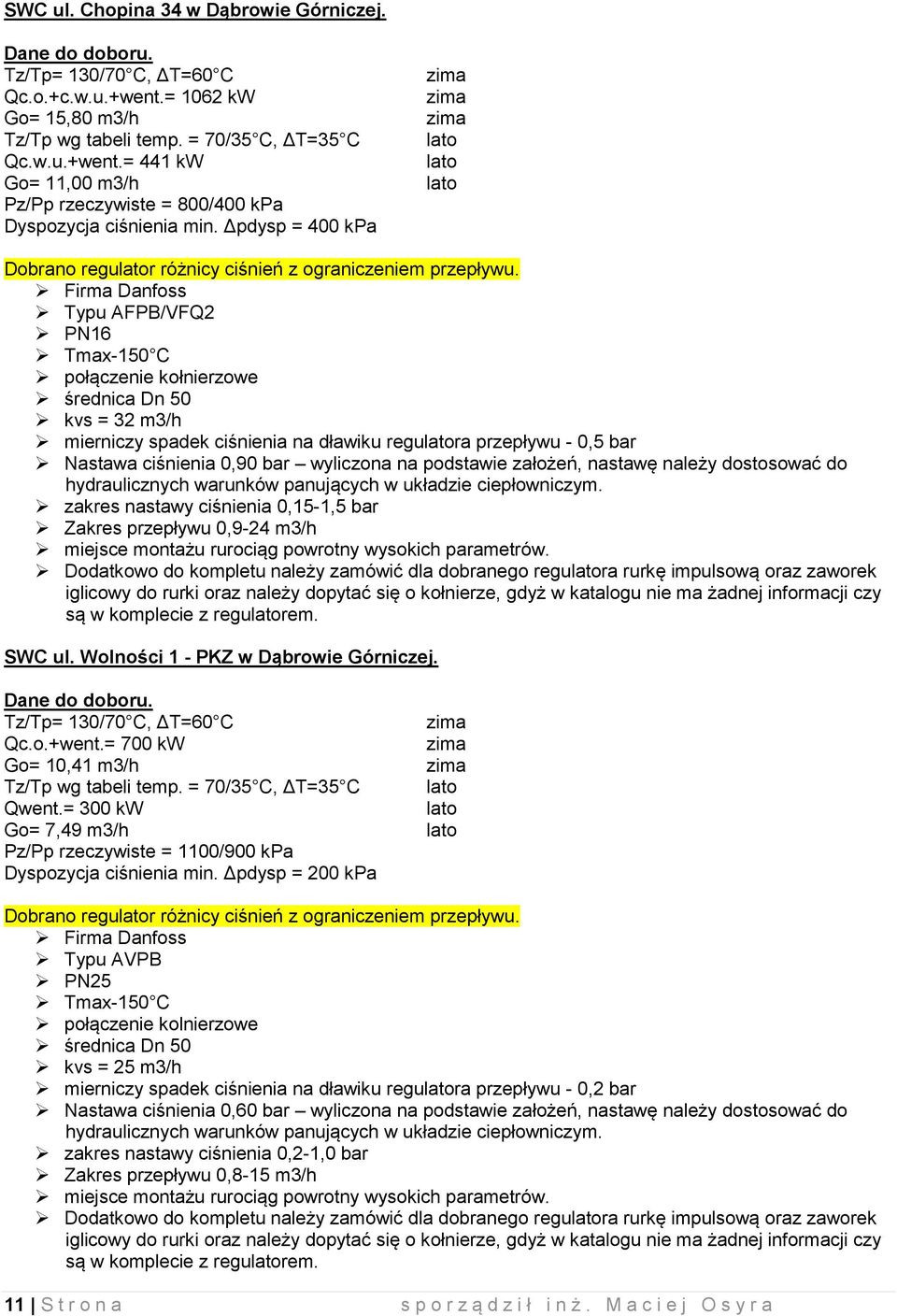

11 SWC ul. Chopina 34 w Dąbrowie Górniczej. Qc.o.+c.w.u.+went.= 1062 kw Go= 15,80 m3/h Tz/Tp wg tabeli temp. = 70/35 C, ΔT=35 C Qc.w.u.+went.= 441 kw Go= 11,00 m3/h Pz/Pp rzeczywiste = 800/400 kpa Dyspozycja ciśnienia min. Δpdysp = 400 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. Typu AFPB/VFQ2 połączenie kołnierzowe średnica Dn 50 kvs = 32 m3/h mierniczy spadek ciśnienia na dławiku regura przepływu - 0,5 bar Nastawa ciśnienia 0,90 bar wyliczona na podstawie założeń, nastawę należy dostosować do zakres nastawy ciśnienia 0,15-1,5 bar Zakres przepływu 0,9-24 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową oraz zaworek iglicowy do rurki oraz należy dopytać się o kołnierze, gdyż w katalogu nie ma żadnej informacji czy są w komplecie z regurem. SWC ul. Wolności 1 - PKZ w Dąbrowie Górniczej. Qc.o.+went.= 700 kw Go= 10,41 m3/h Tz/Tp wg tabeli temp. = 70/35 C, ΔT=35 C Qwent.= 300 kw Go= 7,49 m3/h Pz/Pp rzeczywiste = 1100/900 kpa Dyspozycja ciśnienia min. Δpdysp = 200 kpa Dobrano regur różnicy ciśnień z ograniczeniem przepływu. połączenie kolnierzowe średnica Dn 50 kvs = 25 m3/h Zakres przepływu 0,8-15 m3/h Dodatkowo do kompletu należy zamówić dla dobranego regura rurkę impulsową oraz zaworek iglicowy do rurki oraz należy dopytać się o kołnierze, gdyż w katalogu nie ma żadnej informacji czy są w komplecie z regurem. 11 S t r o n a s p o r z ą d z i ł i n ż. M a c i e j O s y r a
