Zawór kontrolny (Zawory regulacyjne 2 i 3-drogowe) Opis techniczny. Właściwości. Zastosowanie Wodne systemy ogrzewania i klimatyzacji

Transkrypt

1 CV 216, 316 RGA GB Zawór kontrolny (Zawory regulacyjne 2 i 3-drogowe) Opis techniczny Zastosowanie Wodne systemy ogrzewania i klimatyzacji Funkcje CV 216 RGA CV 316 RGA przełączający Dwudrogowy zawór regulacyjny Trójdrogowy zawór mieszający i Charakterystyka CV 216 RGA stałoprocentowa CV 316 RGA A AB stałoprocentowa B AB liniowa Skok zaworu 14 mm Zakres możliwości 40:1 Klasa ciśnienia PN 16 Temperatury Min. Temperatura pracy: 0 C Max. Temperatura pracy: 130 C W przypadku niższych lub wyższych temperatur prosimy o kontakt z IMI International. Oznaczenia DN, PN, kierunek przepływu (w przypadku CV 316 RGA także nazwy portów A, B, AB) Rodzaj połączenia: Korpus z zewnętrznym gwintem zgodnym z ISO 228/1 zawiera półśrubunek ze stali odlewanej z gwintem wewnętrznym zgodnym z ISO 7/1, nakrętkami i uszczelkami. Właściwości Odpowiedni do regulacji czynnika grzewczego jak i chłodniczego w systemach HVAC, kontroli pomieszczeń lub stref Odpowiedni dla wody ze związkami przeciwzamrożeniowymi do 15 C Szczelne wyłączenie w pozycji zamkniętej Kontrola mikroprocesorem Automatyczna kalibracja na starcie Materiały Korpus: Brąz CC491K Gniazdo: Mosiądz CW617N Grzyb: Stal chromowo-niklowa Uszczelnienie trzpienia: O rings EPDM Nieszczelność EN 1349 wyciekanie VI G 1 (uszczelka) Warianty zaworów i akcesoria Gwint wewnętrzny wykonany z brązu. Nakrętka ze stali odlewanej. Gniazdo wykonane ze stali chromowo-niklowej Odpowiedni dla wody ze związkami przeciwzamrożeniowymi do -15 C 24 VAC, 50/60 Hz (z wyjątkiem MC45) Pobór mocy: Pmax. 200 VA PN 45 VA Nadaje się do użytku w mediach opartych na oleju mineralnym (Uszczelnienie trzpienia wykonane z FKM) Wersja bezsilikonowa

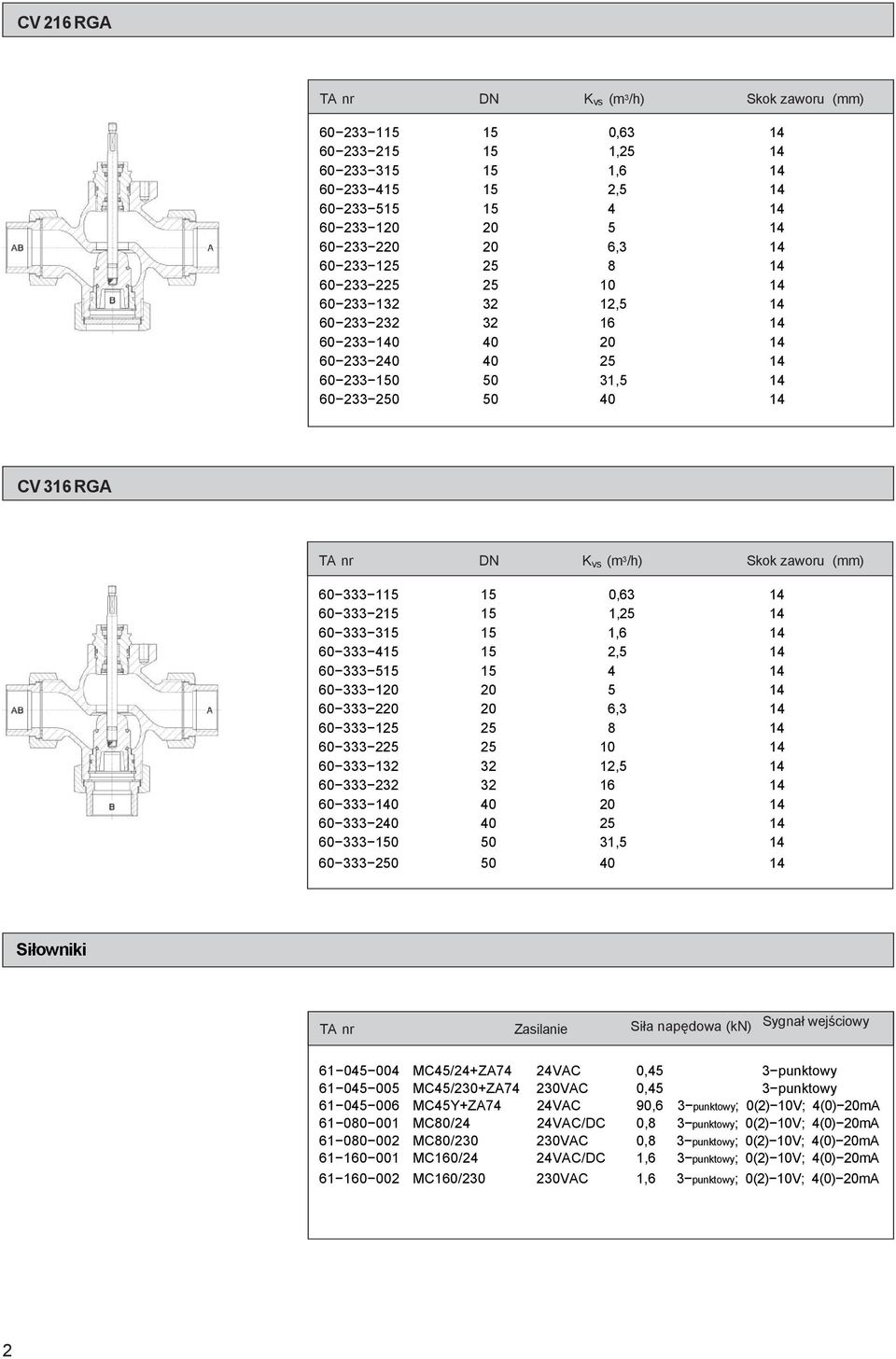

2 CV 216 RGA TA nr DN K vs (m 3 /h) Skok zaworu (mm) , , , , , , , CV 316 RGA TA nr DN K vs (m 3 /h) Skok zaworu (mm) , , , , , , , Siłowniki TA nr Zasilanie Siła napędowa (kn) Sygnał wejściowy MC45/24+ZA74 24VAC 0,45 3 punktowy MC45/230+ZA74 230VAC 0,45 3 punktowy MC45Y+ZA74 24VAC 90,6 3 punktowy; 0(2) 10V; 4(0) 20mA MC80/24 24VAC/DC 0,8 3 punktowy; 0(2) 10V; 4(0) 20mA MC80/ VAC 0,8 3 punktowy; 0(2) 10V; 4(0) 20mA MC160/24 24VAC/DC 1,6 3 punktowy; 0(2) 10V; 4(0) 20mA MC160/ VAC 1,6 3 punktowy; 0(2) 10V; 4(0) 20mA 2

3 MC 45 Dane techniczne siłownika Typ MC 45/24 MC 45/230 MC 45Y Czas reakcji 1) s/mm 9 5* 9 5* 9 5* Siłą napędowa kn 0,45 0,45 0,45 Skok zaworu mm max. 15 max. 15 max. 15 Zasilanie VAC 24 ±10% % 10% 24 ±10% Częstotliwość Hz 50/60 ±5% 50/60 ±5% 50/60 ±5% Pobór mocy VA Sygnał wejściowy 2) 3 punktowy 3 punktowy 0(2)...10 VDC 70 kohm 0(4)...20 ma 0,5 kohm Sygnał wyjściowy 2) VDC VDC VDC max. 8 ma max. 8 ma max. 8 ma Histereza V 0,3 0,3 0,3 Zabezpieczenia Automatyczne IP 54 Manualne IP 30 Rozdzielczość Elektryczna Mechaniczna 0,04 VDC 0,06 mm Połączenie z siecią elektryczną 24 VAC 1,5 m elastyczny kabel, 0.5 mm 2, z przewodem i nasadką 230 VAC Siłownik z przyłączem Temperatura otoczenia: 0 50 C Waga: Tryby pracy: S3 50% ED c/h 1200 Wyłącznik krańcowy: Warianty siłownika Napięcie: EN ,75 kg zależny od obciążenia 24 VDC 3) lub 115 VAC Schemat obwodu MC 45 Uwagi: 1) Czas reakcji możliwy do dostosowania, programowany zaznaczony jako * 2) Odwracalny sygnał wejścia i wyjścia 3

4 MC 60 Dane techniczne siłownika Typ MC 60/24 MC 60/230 Czas reakcji 1) s/mm 12-9* - 4-1,9 12-9* - 4-1,9 Siła napędowa kn 0,6 0,6 Skok zaworu mm max. 20 max. 20 Zasilanie VAC 24 ±10% % 10% Zasilanie 2) VDC 24 ±10% Częstotliwość Hz 50/60 ±5% 50/60 ±5% Pobór mocy VA 6 12 Sygnał wejściowy 3) 3 punktowy 3 punktowy 0(2)...10 VDC 77 kohm 0(2)...10 VDC 77 kohm 0(4)...20 ma 0,5 kohm 0(4)...20 ma 0,5 kohm Sygnał wyjściowy 3) VDC max. 8 ma VDC max. 8 ma Histereza 4) V 0,15-0,5 0,15-0,5 Zabezpieczenia IP 54 Charakterystyka 4) : liniowa lub wykładnicza Rozdzielczość Elektryczna 0,04 VDC Mechaniczna 0,095 mm Temperatura otoczenia: 0 50 C Waga: 1,9 kg Warianty siłownika i akcesoria Napięcie: 115 VAC Panel kontrolny 5) : 2 przełączniki (WE1/WE2), bezpotencjałowe, w pełni nastawne Nominalne obciążenie: 8 A / 250 VAC 8 A / 30 VDC Napięcie przy uruchomieniu: max. 400 VAC max. 125 VDC Zabezpieczenie: IP 65 Sygnał wyjściowy 5) :X=0(4)...20mA Tryby pracy: S3 50% ED c/h 1200 Wyłącznik krańcowy: EN zależny od obciążenia Prosimy o kontakt z IMI International w celu uzyskania dodatkowych informacji. Schemat obwodu MC 60 B1/B2 połączenie sygnału binarnego (np. zabezpieczenie przeciwzamrożeniowe ) Uwagi: 1) Czas reakcji możliwy do dostosowania, programowany jest zaznaczony jako * 2) Zwróć uwagę podczas zamawiania na rodzaj prądu 1. prąd stały 2. prąd zmienny 3) Odwracalny sygnał wejścia i wyjścia 4) Możliwa do dostosowania 5) Nie można łączyć panelu kontrolnego z tym sygnałem wyjściowym 4

5 MC 80 Dane techniczne siłownika Typ MC 80/24 MC 80/230 Czas reakcji 1) s/mm 12-9* - 4-1,9 12-9* - 4-1,9 Siłą napędowa kn 0,8 0,8 Skok zaworu mm max. 20 max. 20 Zasilanie VAC 24 ±10% % 10% Zasilanie 2) VDC 24 ±10% Częstotliwość Hz 50/60 ±5% 50/60 ±5% Pobór mocy VA 6 12 Sygnał wejściowy 3) 3 punktowy 3 punktowy 0(2)...10 VDC 77 kohm 0(2)...10 VDC 77 kohm 0(4)...20 ma 0,5 kohm 0(4)...20 ma 0,5 kohm Sygnał wyjściowy 3) VDC max. 8 ma VDC max. 8 ma Histereza 4) V 0,15-0,5 0,15-0,5 Zabezpieczenia IP 54 Charakterystyka 4) : Rozdzielczość Elektryczna Mechaniczna liniowa lub wykładnicza 0,04VDC 0,095 mm Temperatura otoczenia: 0 50 C Waga: Tryby pracy: S3 50% ED c/h 1200 Wyłącznik krańcowy: 1,9 kg EN zależny od obciążenia Warianty siłownika i akcesoria Napięcie: 115 VAC Panel kontrolny 5) : 2 przełączniki (WE1/WE2), bezpotencjałowe, w pełni nastawne Nominalne obciążenie: 8 A / 250 VAC 8 A / 30 VDC Napięcie przy uruchomieniu: max. 400 VAC max. 125 VDC Zabezpieczenia: IP 65 Sygnał wyjściowy 5) : X=0(4)...20 ma Prosimy o kontakt z IMI International w celu uzyskania dodatkowych informacji. Schemat obwodu MC 80 B1/B2 połączenie sygnału binarnego (np. zabezpieczenie przeciwzamrożeniowe ) Uwagi: 1) Czas reakcji możliwy do dostosowania, programowany jest zaznaczony jako * 2) Zwróć uwagę podczas zamawiania na rodzaj prądu 1. prąd stały 2. prąd zmienny 3) Odwracalny sygnał wejścia i wyjścia 4) Możliwa do dostosowania 5) Nie można łączyć panelu kontrolnego z tym sygnałem wyjściowym 5

6 MC 160 Dane techniczne siłownika Typ MC 160/24 MC 160/230 Czas reakcji 1) s/mm 6-4* 6-4* Siła napędowa kn 1,6 1,6 Skok zaworu mm max. 30 max. 30 Zasilanie VAC 24 ±10% % 10% Zasilanie 2) VDC 24 ±10% Częstotliwość Hz 50/60 ±5% 50/60 ±5% Pobór mocy VA 6 12 Sygnał wejściowy 3) 3 punktowy 3 punktowy 0(2)...10 VDC 77 kohm 0(2)...10 VDC 77 kohm 0(4)...20 ma 0,5 kohm 0(4)...20 ma 0,5 kohm Sygnał wyjściowy 3) VDC max. 8 ma VDC max. 8 ma Histereza 4) V 0,15-0,5 0,15-0,5 Zabezpieczenia IP 54 Rozdzielczość Elektryczna Mechaniczna 0,04 VDC 0,05 mm Połączenie z siecią elektryczną 24 VAC 1,5 m elastyczny kabel, 0,5 mm 2, z przewodem i nasadką 230 VAC Siłownik z przyłączem Temperatura otoczenia: 0 50 C Warianty siłownika i akcesoria Napięcie: 115 VAC Panel kontrolny 5) : 2 przełączniki (WE1/WE2), bezpotencjałowe, w pełni nastawne nominalne obciążenie: 8 A / 250 VAC 8 A / 30 VDC napięcie przy uruchomieniu: max. 400 VAC max. 125 VDC Zabezpieczenia: IP 65 Sygnał wyjściowy 5) : X=0(4)...20 ma Wszystkie elementy znajdujące się na zewnątrz wykonane są ze stali nierdzewnej Waga: 3,9 kg Prosimy o kontakt z IMI International w celu uzyskania dodatkowych informacji. Tryby pracy: S3 50% ED c/h 1200 EN Wyłącznik krańcowy: zależny od obciążenia Schemat obwodu MC 160 B1/B2 połączenie sygnału binarnego (np. zabezpieczenie przeciwzamrożeniowe ) Uwagi: 1) Czas reakcji możliwy do dostosowania, programowany jest zaznaczony jako * 2) Zwróć uwagę podczas zamawiania na rodzaj prądu 1. prąd stały 2. prąd zmienny 3) Odwracalny sygnał wejścia i wyjścia 4) Możliwa do dostosowania 5) Nie można łączyć panelu kontrolnego z tym sygnałem wyjściowym 6

7 Dane techniczne zaworu z siłownikiem DN ,6 6, k vs wartość m 3) /h 2,5 1,25 0, ,5 Skok zaworu mm 14 MC45/24 MC45/230 MC45Y Czas reakcji 1) Ciśnienie zamknięcia s kpa * MC60/24 MC60/230 Czas reakcji 1) Ciśnienie zamknięcia s kpa * MC80/24 MC80/230 Czas reakcji 1) Ciśnienie zamknięcia s kpa * MC160/24 MC160/230 Czas reakcji 1) Ciśnienie zamknięcia s kpa 95 55* ) Czas reakcji możliwy do dostosowania, programowany zaznaczony jako * 100 kpa = 1 bar = 10 mh 2 O Uwagi instalacyjne Zawór może zostać uszkodzony przez zanieczyszczenia w rurach. Z tego powodu zalecamy instalacje filtrów. 7

8 Rysunki techniczne CV 216 RGA MC45/24 MC45/230 MC45Y CV 316 RGA MC45/24 MC45/230 MC45Y CV 216 RGA MC60/24 MC60/230 MC80/24 MC80/230 CV 316 RGA MC60/24 MC60/230 MC80/24 MC80/230 8
