1 Karta katalogowa K18 + Pakiet wysokiej efektywności

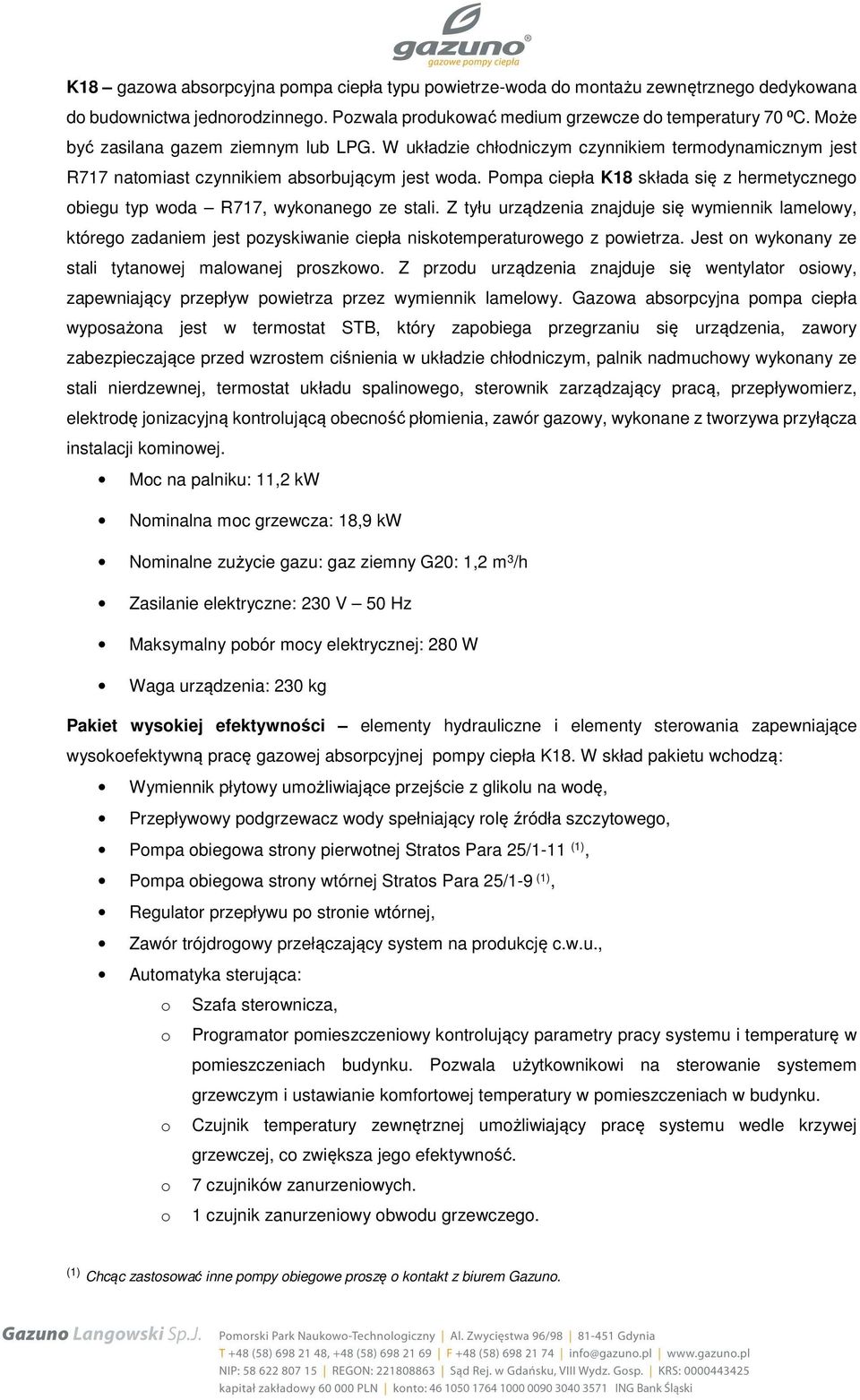

2 K18 gazowa absorpcyjna pompa ciepła typu powietrze-woda do montażu zewnętrznego dedykowana do budownictwa jednorodzinnego. Pozwala produkować medium grzewcze do temperatury 70 ⁰C. Może być zasilana gazem ziemnym lub LPG. W układzie chłodniczym czynnikiem termodynamicznym jest R717 natomiast czynnikiem absorbującym jest woda. Pompa ciepła K18 składa się z hermetycznego obiegu typ woda R717, wykonanego ze stali. Z tyłu urządzenia znajduje się wymiennik lamelowy, którego zadaniem jest pozyskiwanie ciepła niskotemperaturowego z powietrza. Jest on wykonany ze stali tytanowej malowanej proszkowo. Z przodu urządzenia znajduje się wentylator osiowy, zapewniający przepływ powietrza przez wymiennik lamelowy. Gazowa absorpcyjna pompa ciepła wyposażona jest w termostat STB, który zapobiega przegrzaniu się urządzenia, zawory zabezpieczające przed wzrostem ciśnienia w układzie chłodniczym, palnik nadmuchowy wykonany ze stali nierdzewnej, termostat układu spalinowego, sterownik zarządzający pracą, przepływomierz, elektrodę jonizacyjną kontrolującą obecność płomienia, zawór gazowy, wykonane z tworzywa przyłącza instalacji kominowej. Moc na palniku: 11,2 kw Nominalna moc grzewcza: 18,9 kw Nominalne zużycie gazu: gaz ziemny G20: 1,2 m 3 /h Zasilanie elektryczne: 230 V 50 Hz Maksymalny pobór mocy elektrycznej: 280 W Waga urządzenia: 230 kg Pakiet wysokiej efektywności elementy hydrauliczne i elementy sterowania zapewniające wysokoefektywną pracę gazowej absorpcyjnej pompy ciepła K18. W skład pakietu wchodzą: Wymiennik płytowy umożliwiające przejście z glikolu na wodę, Przepływowy podgrzewacz wody spełniający rolę źródła szczytowego, Pompa obiegowa strony pierwotnej Stratos Para 25/1-11 (1), Pompa obiegowa strony wtórnej Stratos Para 25/1-9 (1), Regulator przepływu po stronie wtórnej, Zawór trójdrogowy przełączający system na produkcję c.w.u., Automatyka sterująca: o Szafa sterownicza, o Programator pomieszczeniowy kontrolujący parametry pracy systemu i temperaturę w pomieszczeniach budynku. Pozwala użytkownikowi na sterowanie systemem grzewczym i ustawianie komfortowej temperatury w pomieszczeniach w budynku. o Czujnik temperatury zewnętrznej umożliwiający pracę systemu wedle krzywej grzewczej, co zwiększa jego efektywność. o 7 czujników zanurzeniowych. o 1 czujnik zanurzeniowy obwodu grzewczego. (1) Chcąc zastosować inne pompy obiegowe proszę o kontakt z biurem Gazuno.

3 Sezonowa efektywność energetyczna ogrzewania pomieszczeń (ErP) Punkt pracy A7/W50 Punkt pracy A7/W35 Dane techniczne K18 zastosowanie średniotemperaturowe (55 ⁰C) A++ zastosowanie niskotemperaturowe (35 ⁰C) A+ efektywność spalania gazu (G.U.E.) % 157 moc grzewcza kw 17,6 efektywność spalania gazu (G.U.E.) % 169 moc grzewcza kw 18,9 Moc grzewcza palnika maksymalna kw 11,2 Temperatura wody na wyjściu z urządzenia Temperatura wody na wejściu do urządzenia Przepływ wody grzewczej maksymalna dla ogrzewania ⁰C 65 maksymalna dla c.w.u. ⁰C 70 maksymalna dla ogrzewania ⁰C 55 maksymalna dla c.w.u. ⁰C 60 minimalna (podczas ciągłej pracy) ⁰C 20 nominalnie l/h 1000 maksymalnie l/h 2000 minimalnie l/h 400 Nominalny spadek ciśnienia wody (A7W50) bar 0,14 Maksymalna temperatura otoczenia ⁰C 42 Zasilanie CHARAKTERYSTYKA ELEKTRYCZNA napięcie V 230 typ jednofazowe częstotliwość Hz 50 Moc elektryczna W 280 Stopień ochrony IP 25 DANE INSTALACYJNE Ciśnienie akustyczne z 5 metrów db (A) 40 Ciśnienie gazu zasilającego gaz ziemny G20 mbar Zużycie gazu gaz ziemny G20 m 3 /h 1,2 Maksymalne ciśnienie robocze bar 4 Maksymalny przepływ kondensatu l/h 1,5 Maksymalny przepływ wody z odszraniania l/min 0,2 Ilość wody w urządzeniu l 1 Przyłącza wody Przyłącza gazu Układ odprowadzania spalin typ gwint " 3/4 typ gwint " 3/8 rozmiar mm 60 dopuszczalny spadek ciśnienia Pa 40 Waga kg 230 Wymiary Sposób instalacji Płyn Roboczy szerokość mm 1146 głębokość (z fabrycznym kominem) mm 630 (700) wysokość mm 1330 INFORMACJE OGÓLNE G G B23P - B53P amoniak R717 kg 5,2 woda H2O kg 6,8 Maksymalne ciśnienie w układzie absorpcyjnym bar 32

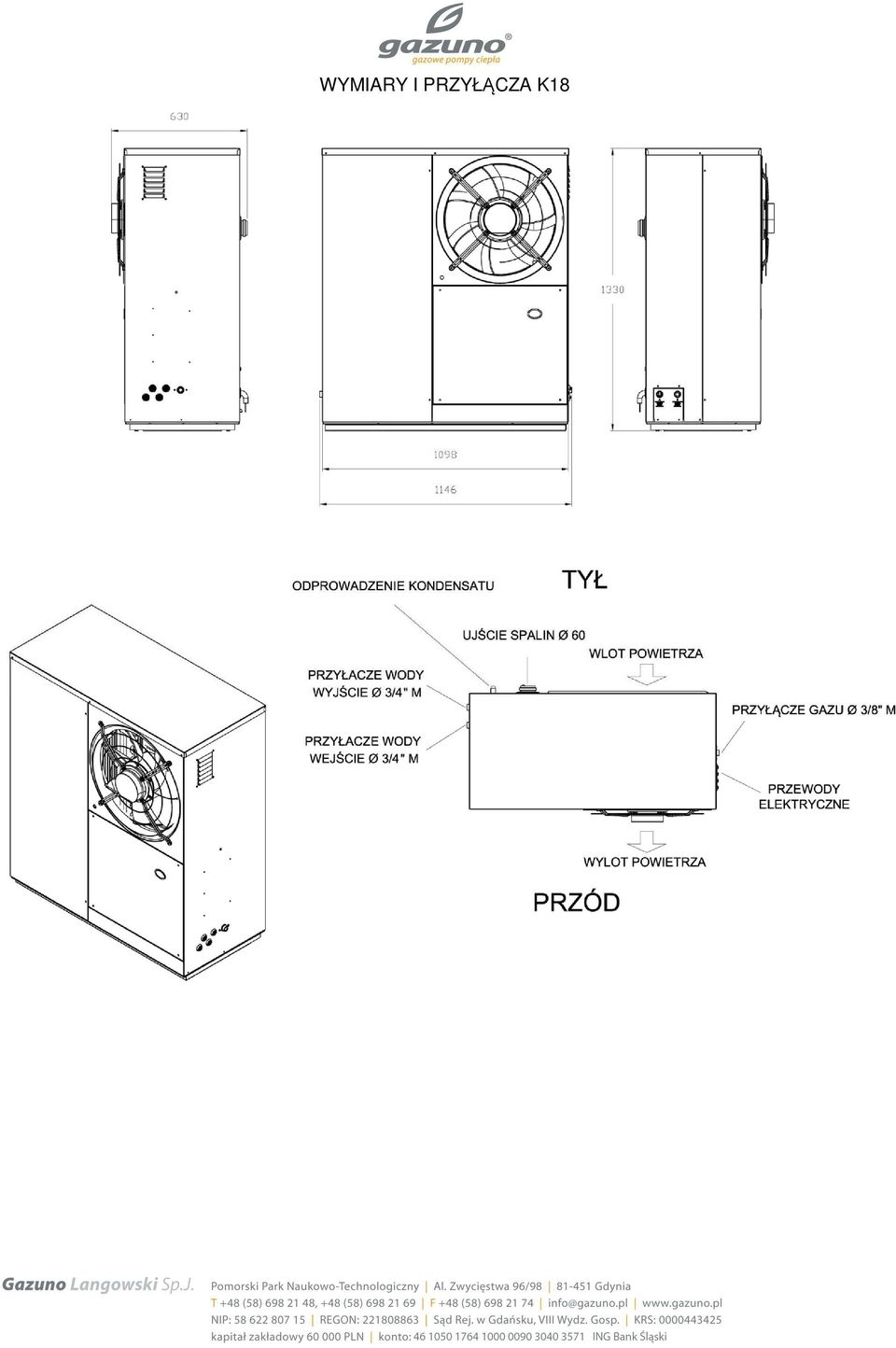

4 WYMIARY I PRZYŁĄCZA K18

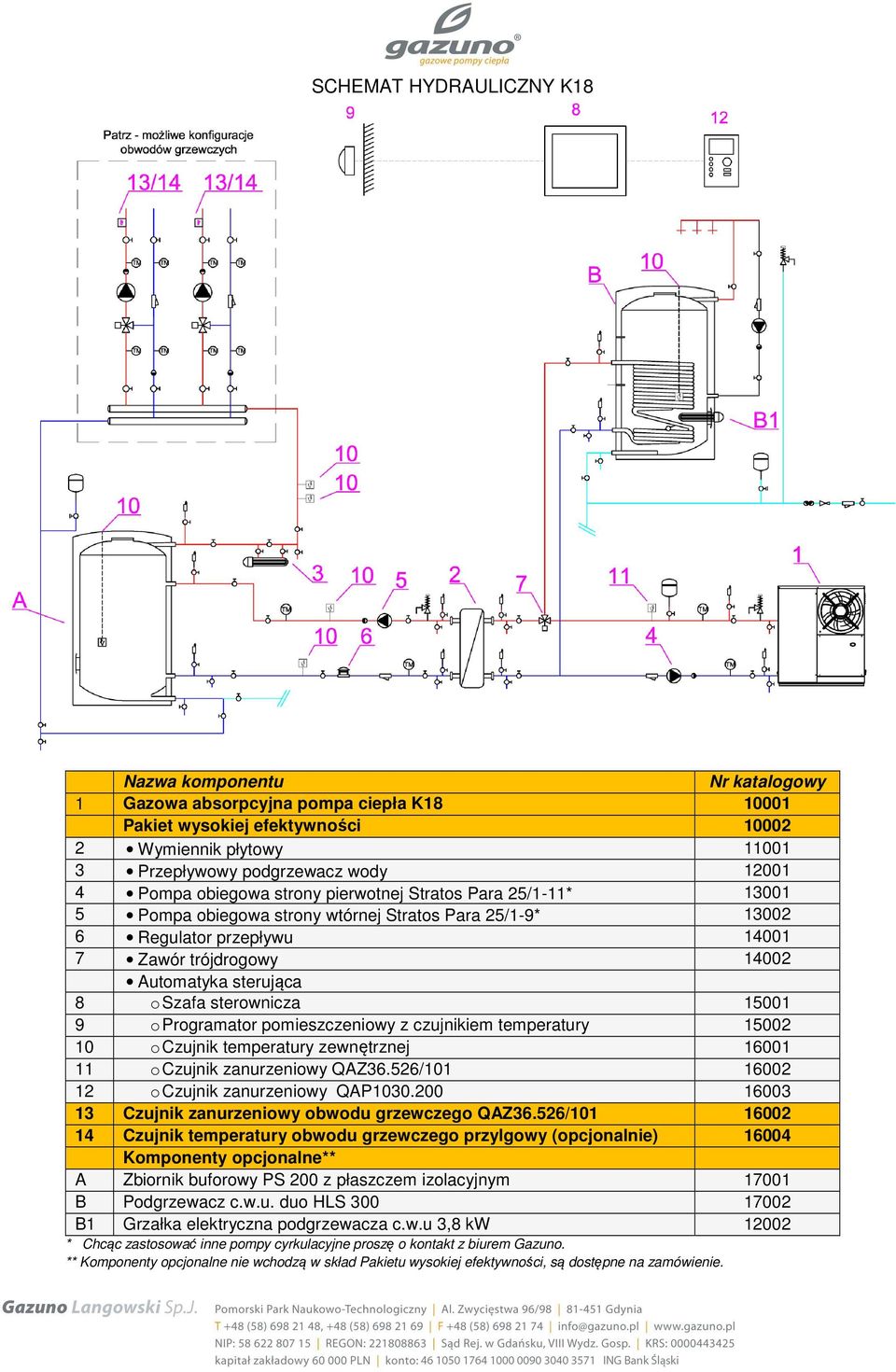

5 SCHEMAT HYDRAULICZNY K18 Nazwa komponentu Nr katalogowy 1 Gazowa absorpcyjna pompa ciepła K Pakiet wysokiej efektywności Wymiennik płytowy Przepływowy podgrzewacz wody Pompa obiegowa strony pierwotnej Stratos Para 25/1-11* Pompa obiegowa strony wtórnej Stratos Para 25/1-9* Regulator przepływu Zawór trójdrogowy Automatyka sterująca 8 o Szafa sterownicza o Programator pomieszczeniowy z czujnikiem temperatury o Czujnik temperatury zewnętrznej o Czujnik zanurzeniowy QAZ36.526/ o Czujnik zanurzeniowy QAP Czujnik zanurzeniowy obwodu grzewczego QAZ36.526/ Czujnik temperatury obwodu grzewczego przylgowy (opcjonalnie) Komponenty opcjonalne** A Zbiornik buforowy PS 200 z płaszczem izolacyjnym B Podgrzewacz c.w.u. duo HLS B1 Grzałka elektryczna podgrzewacza c.w.u 3,8 kw * Chcąc zastosować inne pompy cyrkulacyjne proszę o kontakt z biurem Gazuno. ** Komponenty opcjonalne nie wchodzą w skład Pakietu wysokiej efektywności, są dostępne na zamówienie.

6 MOŻLIWE KONFIGURACJE OBIEGÓW GRZEWCZYCH

7 Temp. zewnętrzna MOC I EFEKTYWNOŚĆ K18 K18 - Moc grzewcza (kw) Temperatura wody wyjściowej 35 C 45 C 55 C 65 C -25 C 13,0 12,5 11,8 11,0-20 C 14,0 13,0 12,0 11,2-15 C 15,0 13,7 12,5 11,7-10 C 16,9 14,8 13,0 12,1-5 C 17,7 15,8 14,0 12,9 0 C 18,0 17,0 15,0 13,8 5 C 18,5 17,9 16,0 14,6 10 C 19,0 18,2 17,0 15,6 15 C 19,2 18,4 17,3 16,2 20 C 19,2 18,5 17,4 16,4 25 C 19,2 18,5 17,4 16,4 30 C 19,2 18,5 17,4 16,4 35 C 19,2 18,5 17,4 16,4 Temp. zewnętrzna K18 - Efektywność G.U.E. (%) Temperatura wody wyjściowej 35 C 45 C 55 C 65 C -25 C C C C C C C C C C C C C

8 WYMIENNIK PŁYTOWY Wymiennik płytowy zapewnia efektywne przekazanie ciepła z obiegu pierwotnego do wtórnego. Strata temperatury na wymienniku wynosi zaledwie 3 K. Wymiennik dostarczany jest w zestawie z izolacją. Wymiary: A mm 526 (z izolacją 590) B mm 119 (z izolacją 190) C mm 479 D mm 72,0 E mm 20,1 F mm 116 G mm 6,00 H mm 220 wymiar wymiennika z izolacją Tabela danych technicznych STRONA 1 STRONA 2 Płyn glikol woda Całkowita powierzchnia wymiany ciepła m 2 3,02 Średnia log. Różnica temperatur K 3,00 Spadek ciśnienia - całkowity kpa 0,947 0,601 Ilość kanałów Ilość płyt 50 Materiał płyt AISI 316 Maksymalne ciśnienie robocze/ciśnienie testowe bar 25/40 Min./maks. Temp. robocza ⁰C -160/155 Charakterystyka przyłączy F ISO-G 1 A NON-CASTED(45) Umiejscowienie przyłączy we/wy F1/F4 F3/F2 Waga wymiennika pustego kg 11,0 Waga wymiennika napełnionego kg 16,5

9 PRZEPŁYWOWY PODGRZEWACZ WODY Przepływowy elektryczny podgrzewacz wody stanowi źródło szczytowe dla systemu grzewczego z pompą ciepła K18. Grzałka posiada trzy stopnie mocy: kw. Należy doprowadzić zasilanie trójfazowe. Wymiary: Maks. moc grzewcza Prąd na fazę 9 kw ok. 13 A 6 kw ok. 9 A 3 kw ok. 4 A

10 POMPA WODY OBIEGU PIERWOTNEGO Wymiary: Tabela danych technicznych: Wilo Stratos Para 25/1-11 Prędkość obrotowa Moc pompy 1~230 V Natężenie prądu 1~230 V rpm W 0,07 1,05 A Charakterystyka pompy wody:

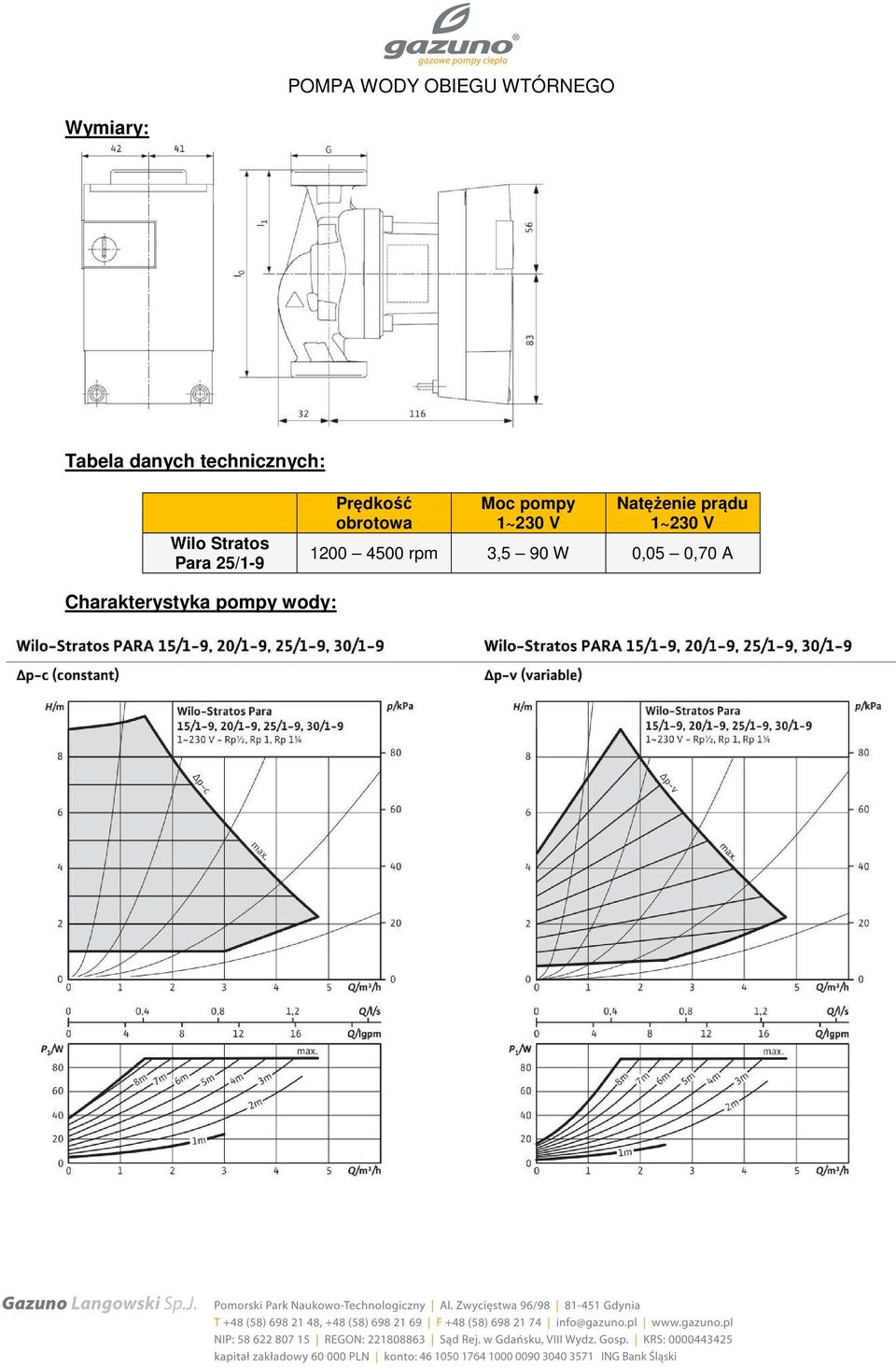

11 POMPA WODY OBIEGU WTÓRNEGO Wymiary: Tabela danych technicznych: Wilo Stratos Para 25/1-9 Prędkość obrotowa Moc pompy 1~230 V Natężenie prądu 1~230 V rpm 3,5 90 W 0,05 0,70 A Charakterystyka pompy wody:

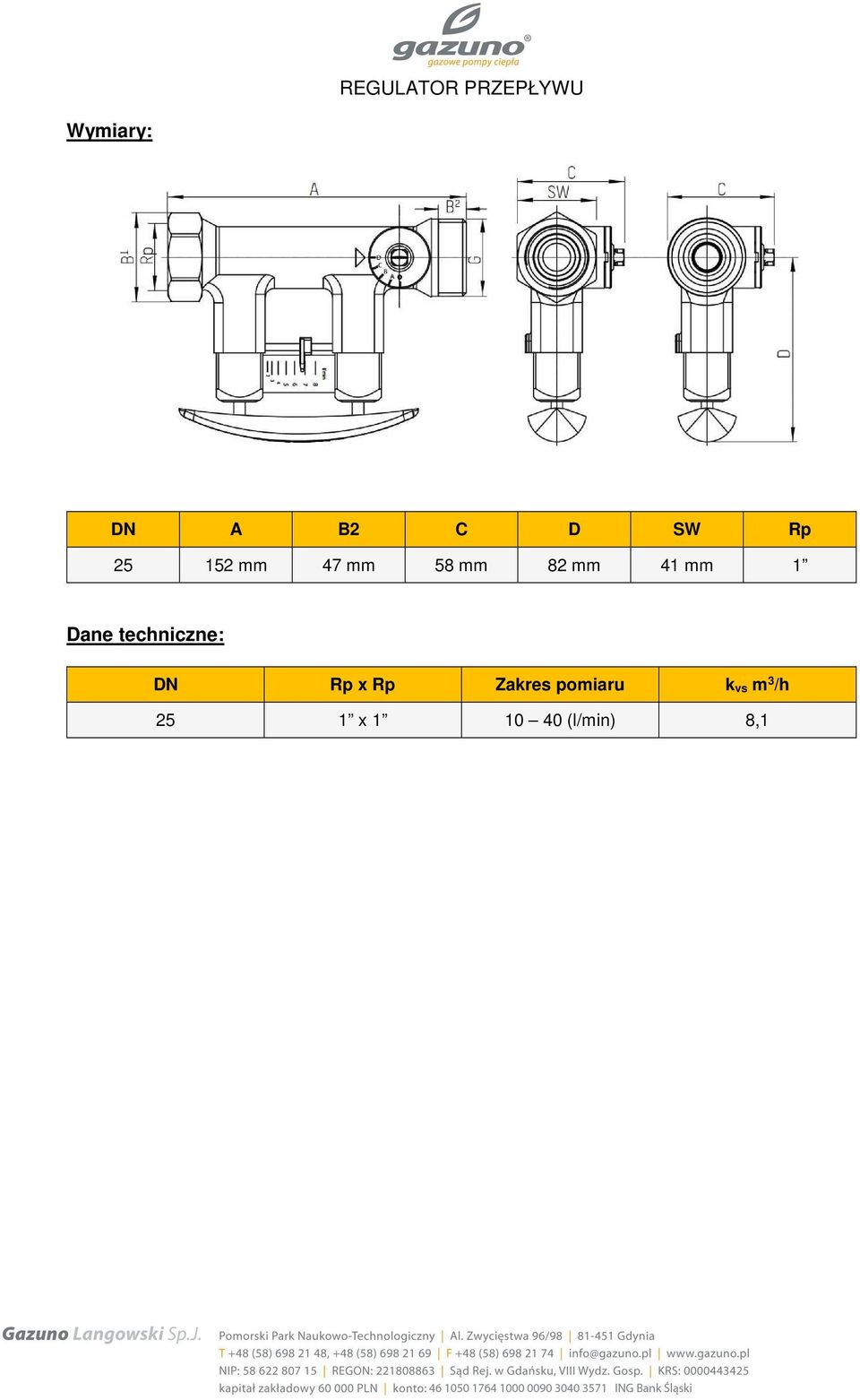

12 REGULATOR PRZEPŁYWU Wymiary: DN A B2 C D SW Rp mm 47 mm 58 mm 82 mm 41 mm 1 Dane techniczne: DN Rp x Rp Zakres pomiaru k vs m 3 /h 25 1 x (l/min) 8,1

13 ZAWÓR TRÓJDROGOWY Wymiary: R 1 gwint wewnętrzny L 96 mm C 46 mm H 128 mm Dane techniczne Temperatura pracy 5 88 ⁰C Temperatura otoczenia maks. 50 ⁰C Ciśnienie pracy maks. 8,6 bar statyczne Ciśnienie zamknięcia 55 kpa Wartość kvs 8,1 m 3 /h Kierunek przepływu AB A lub B Pozycja beznapięciowa zamknięty przepływ A Napięcie V, 50 Hz Pobór mocy 6W / 0,042A Obciążenie styków pomocniczych 2,2 A przy 230 V Czas przebiegu przy otwieraniu: 30 sek.; przy zamykaniu 12 sek. Przewód elektryczny długość 1 m w osłonie odpornej na temperaturę Wilgotność otoczenia 5 95% RH Warunki otoczenia nieagresywne korozyjnie, niewybuchowe Okablowanie i działanie zaworu: Zawór posiada zestyk SPST i posiada 5 przewodów (faza, neutralny, uziemienie, zestyk krańcowy). Zestyk krańcowy zamyka kiedy zawór jest w pozycji przepływu AB B.

14 CZUJNIK ZANURZENIOWY QAP Wymiary: Element pomiarowy Zakres pomiarowy Rodzaj pomiaru i sygnału wyjściowego Tabela danych technicznych NTC 10k ⁰C Pasywny Stopień ochrony IP65 wg IEC 529 Klasa bezpieczeństwa III wg EN Kabel podłączeniowy 2-żyłowy, zamienialny Przekrój 2 x 0,34 mm 2 Długość 2 m Materiał kabla PCV Dopuszczalna temperatura otoczenia ⁰C, krótkotrwałe (2 godz./dobę) +110 ⁰C Dopuszczalna wilgotność otoczenia Tuleja czujnika waga 95% r.h. Stal nierdzewna (V4A) 186 g Charakterystyka: R Rezystancja [Ω] ϑ Temperatura [⁰C] Δϑ Różnica temperatury [K]

15 CZUJNIK ZANURZENIOWY QAZ36.526/101 Wymiary: Tabela danych technicznych Element pomiarowy NTC 10k Zakres pomiarowy ⁰C Tolerancja 0,5 K Klasa bezpieczeństwa III wg EN Kabel podłączeniowy Materiał kabla 2-żyłowy, zamienialny PCV Dopuszczalna temperatura otoczenia Maks. +95 ⁰C Dopuszczalna wilgotność otoczenia 95% r.h. Waga 186 g

16 Wymiary: CZUJNIK TEMPERATURY ZEWNĘTRZNEJ Element pomiarowy Zakres pomiarowy Tolerancja Stała czasowa Tabela danych technicznych NTC 1000 Ω przy 25 ⁰C ⁰C +/- 1 K (przy ⁰C) 12 min Stopień ochrony IP54 wg EN Klasa bezpieczeństwa III wg EN Kabel podłączeniowy Zamienialny, żyły miedziane Przekrój 1,5 mm 2 Średnica 7,2 mm Dopuszczalna długość 120 m Wejścia przewodów Dławiki (np. M16 x 1,5) Warunki klimatyczne Zgodnie z IEC Warunki mechaniczne Zgodnie z IEC waga Instrukcja montażu: 73 g

17 CZUJNIK PRZYLGOWY Element pomiarowy Zakres pomiarowy Tolerancja Stała czasowa Tabela danych technicznych NTC 10 kω przy 25 ⁰C ⁰C +/- 0,5 K (przy +25 ⁰C) Stopień ochrony IP54 wg EN Klasa bezpieczeństwa III wg EN Rezystancja izolacji 6 s >10 MΩ Napięcie izolacji 500 V Kabel podłączeniowy Zamienialny, żyły miedziane Przekrój 0,6 mm 2 1 mm 2 1,5 mm 2 Średnica 5,5 mm 6,6 mm 7,2 mm Dopuszczalna długość 20 m 80 m 120 m Wejście przewodu Dławiki Pg11 Warunki klimatyczne Zgodnie z IEC Warunki mechaniczne Zgodnie z IEC waga Wymiary: 72 g

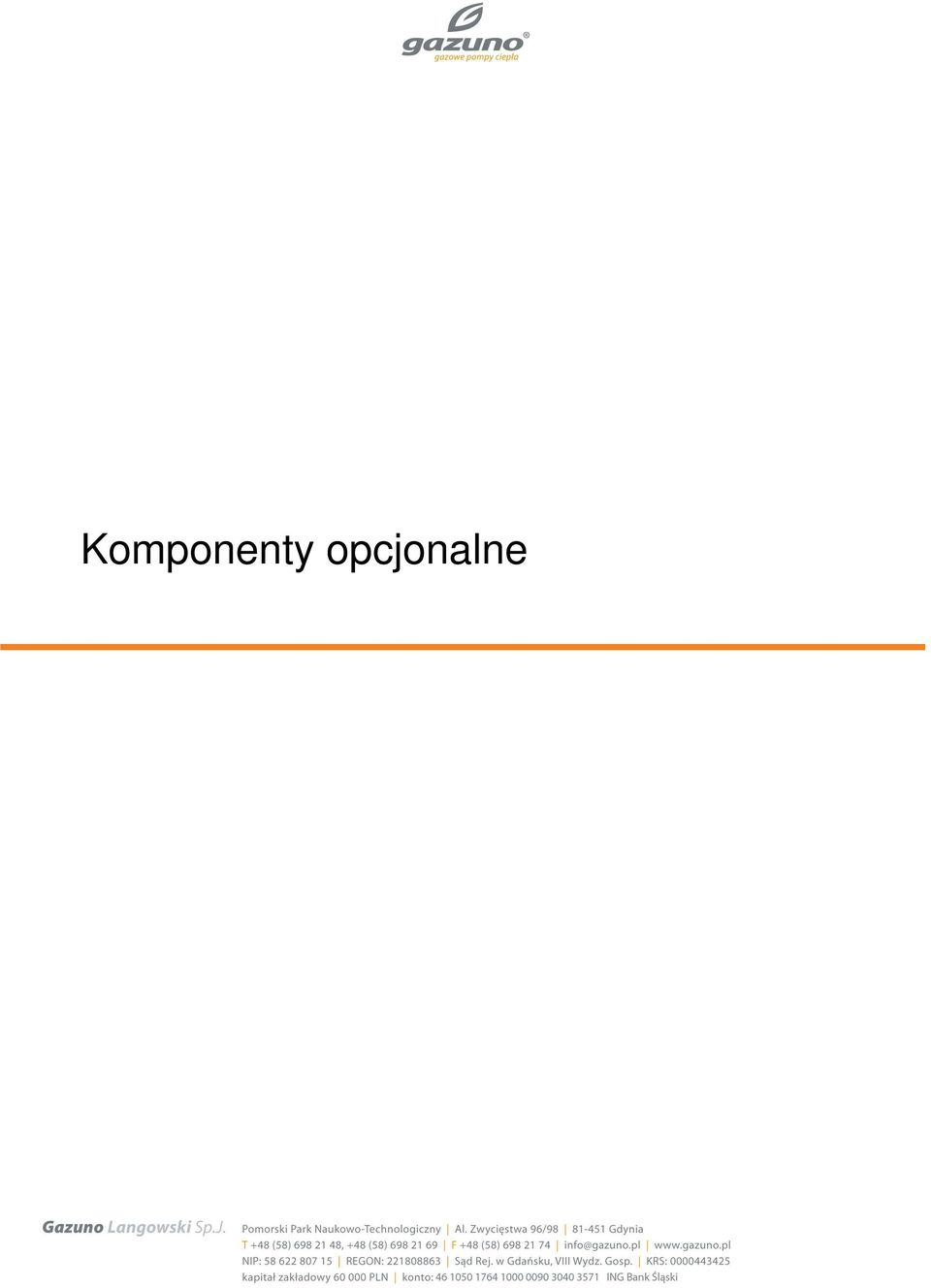

18 Komponenty opcjonalne

19 ZBIORNIK BUFOROWY Charakterystyka zbiornika: Maks. ciśnienie robocze zbiornika: 3 bar. Maks. temp. robocza zbiornika: 95 ⁰C. Przyłącza termiczne G ¾ (3x). Typ zbiornika Pojemność [l] Ø [mm] H [mm] Wysokość przechyłu [mm] Waga [kg] PS Typ zbiornika Ilość przyłączy Odległość przyłączy od podłoża [mm] A B C D E F PS

20 ZASOBNIK C.W.U. Charakterystyka zbiornika: Dwururowy, scalony wymiennik ciepła. Wbudowany termometr i rura zanurzeniowa. Emaliowana powłoka zgodna z normą DIN 4753 i anoda magnezowa. Maks. ciśnienie robocze (zbiornik/wężownica): 10/16 bar. Maks. temp. robocza (zbiornik/wężownica): 95/110 ⁰C. Typ zbiornika pojemność [ltr] Pow. grzewcza [m 2 ] Ø [mm] Wymiary* H [mm] Wysokość przechyłu [mm] Waga [kg] Moc grzewcza** [kw] Pobór c.w.u. [l/h] Duo HLS , ,1 852 * Wymiary z izolacją ** Przy temperaturze zasilania 80 ⁰C i temperaturze poboru ciepłej wody 60 ⁰C Typ zbiornika Odległość osi przyłączy od podłoża [mm] A B C D E Duo HLS

21 GRZAŁKA ELEKTRYCZNA ZASOBNIKA C.W.U. Moc [kw] Długość montażowa [mm] Przyłącze 3,8 450 DN 110
