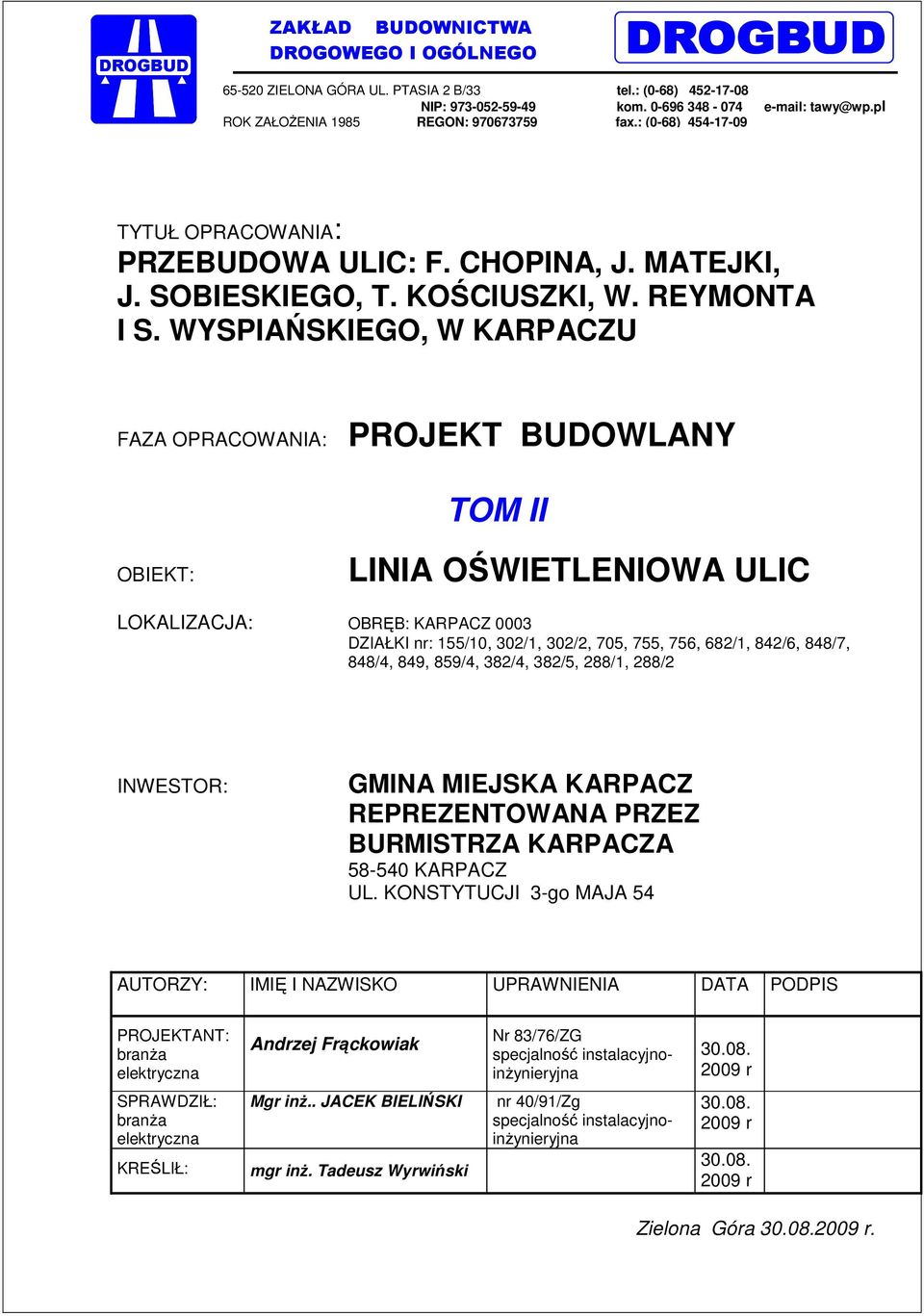

1 DROGBUD ZAKŁAD BUDOWNICTWA DROGOWEGO I OGÓLNEGO "DROGBUD" Zielona Góra ZIELONA GÓRA UL. PTASIA 2 B/33 tel.: (0-68) NIP: kom tawy@wp.pl ROK ZAŁOśENIA 1985 REGON: fax.: (0-68) TYTUŁ OPRACOWANIA: PRZEBUDOWA ULIC: F. CHOPINA, J. MATEJKI, J. SOBIESKIEGO, T. KOŚCIUSZKI, W. REYMONTA I S. WYSPIAŃSKIEGO, W KARPACZU FAZA OPRACOWANIA: PROJEKT BUDOWLANY TOM II OBIEKT: LINIA OŚWIETLENIOWA ULIC LOKALIZACJA: OBRĘB: KARPACZ 0003 DZIAŁKI nr: 155/10, 302/1, 302/2, 705, 755, 756, 682/1, 842/6, 848/7, 848/4, 849, 859/4, 382/4, 382/5, 288/1, 288/2 INWESTOR: GMINA MIEJSKA KARPACZ REPREZENTOWANA PRZEZ BURMISTRZA KARPACZA KARPACZ UL. KONSTYTUCJI 3-go MAJA 54 AUTORZY: IMIĘ I NAZWISKO UPRAWNIENIA DATA PODPIS PROJEKTANT: branŝa elektryczna Andrzej Frąckowiak Nr 83/76/ZG specjalność instalacyjnoinŝynieryjna r SPRAWDZIŁ: branŝa elektryczna KREŚLIŁ: Mgr inŝ.. JACEK BIELIŃSKI mgr inŝ. Tadeusz Wyrwiński nr 40/91/Zg specjalność instalacyjnoinŝynieryjna r r Zielona Góra r.

WYSPIAŃSKIEGO, W KARPACZU FAZA OPRACOWANIA: PROJEKT BUDOWLANY TOM II OBIEKT: LINIA OŚWIETLENIOWA ULIC LOKALIZACJA: OBRĘB: KARPACZ 0003 DZIAŁKI nr: 155/10, 302/1, 302/2, 705, 755, 756, 682/1, 842/6,

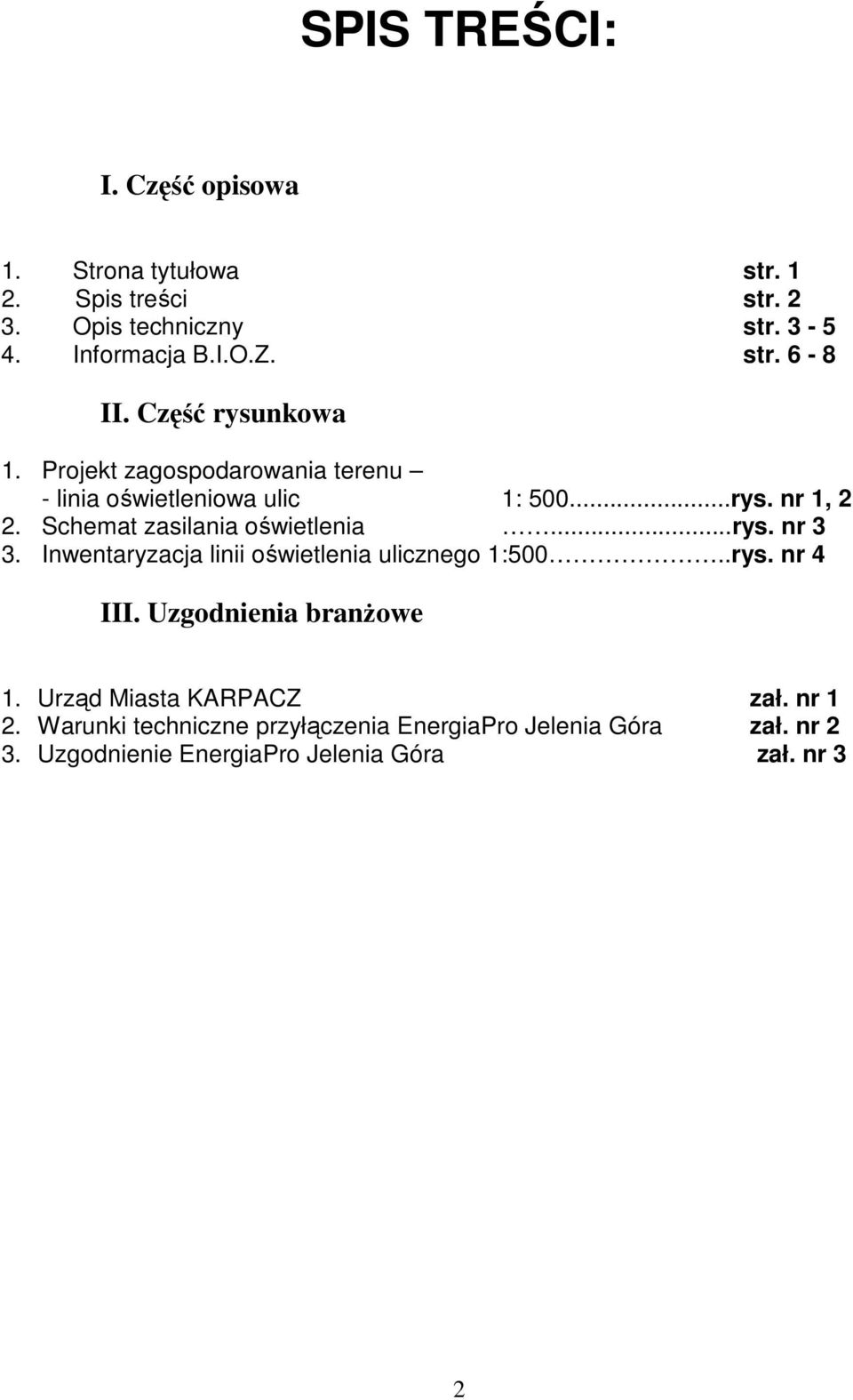

2 SPIS TREŚCI: I. Część opisowa 1. Strona tytułowa str Spis treści str Opis techniczny str Informacja B.I.O.Z. str. 6-8 II. Część rysunkowa 1. Projekt zagospodarowania terenu - linia oświetleniowa ulic 1: rys. nr 1, 2 2. Schemat zasilania oświetlenia...rys. nr 3 3. Inwentaryzacja linii oświetlenia ulicznego 1:500..rys. nr 4 III. Uzgodnienia branŝowe 1. Urząd Miasta KARPACZ zał. nr 1 2. Warunki techniczne przyłączenia EnergiaPro Jelenia Góra zał. nr 2 3. Uzgodnienie EnergiaPro Jelenia Góra zał. nr 3 2

..rys. nr 3 3. Inwentaryzacja linii oświetlenia ulicznego 1:500..rys. nr 4 III. Uzgodnienia branŝowe 1. Urząd Miasta KARPACZ zał.

3 OPIS TECHNICZNY 1.0. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany branŝy elektryczny oświetlenia ulicznego na osiedlu Skalnym w Karpaczu - ul. Chopina, Matejki, Kościuszki, Reymonta i Wyspiańskiego w Karpaczu 2.0. PODSTAWA OPRACOWANIA zlecenie inwestora UM Karpacz warunki przyłączenia o znaku 2009/1010 z dnia wydane przez EnergiaPro S.A Rejon Dystrybucji Jelenia Góra inwentaryzacja w terenie 3.0. CHARAKTERYSTYKA ENERGETYCZNA - napięcie zasilania U n = 400/230 V - moc zainstalowana, szczytowa P i = P sz = 9,90 kw - długość linii oświetleniowej - zasilanie szafki SO YAKY 4 x 35 mm 2 o długości 21 m - obwód nr I ul. Chopina, Wyspiańskiego YKY 4 x 16 mm 2 o długości 1385 m obwód nr II ul. Matejki YKY 4 x 16 mm 2 o długości 1223 m obwód nr III ul. Reymonta, Kościuszki YKY 4 x 16 mm 2 o długości 992 m obwód nr IV ul. Chopina, Kościuszki YKY 4 x 16 mm 2 o długości 507 m - ilość punktów oświetleniowych 80 szt. - szafka oświetlenia ulicznego (projektowana) 1 szt OPIS STANU ISTNIEJĄCEGO Na przebudowywanych ulicach os. Skalnego w Karpaczu tylko na ul. Chopina na odcinku pomiędzy ul. Skalną i Narutowicza jest oświetlenie uliczne wykonane na słupach stalowych rurowych o dł. 6 m. Oświetlenie te jest zasilane jest z linii kablowej oświetlenia ul. Skalnej Przy ul. Narutowicza i Wyspiańskiego znajdują się pojedyncze słupy rurowe z oprawami oświetleniowymi Na pozostałym odcinku ul. Chopina w kierunku ul. Kościuszki oświetlenie uliczne jest zabudowane na słupach Ŝelbetowych i drewnianych z przewodami gołymi Al. 4 x 16 mm 2 i 2 x AL. 16 mm 2 i z przewodami izolowanymi typu AsXSn 2 x 16 mm 2 Istniejące oświetlenie uliczne przewidziano do demontaŝu. Kable linii oświetlenia pozostawić z ziemi nieczynne elektrycznie. Materiały z demontaŝu przekazach do UM Karpacz OPIS ROZWIĄZAŃ PROJEKTOWYCH 5.1. ZASILANIE I STEROWANIE OŚWIETLENIEM ULICZNYM Zasilanie i sterowanie oświetleniem drogowym odbywać się będzie z projektowanej szafki oświetleniowej SO zlokalizowanej przy ulicy Reymonta przy skrzyŝowaniu z ulicą Chopina 3

PODSTAWA OPRACOWANIA zlecenie inwestora UM Karpacz warunki przyłączenia o znaku 200

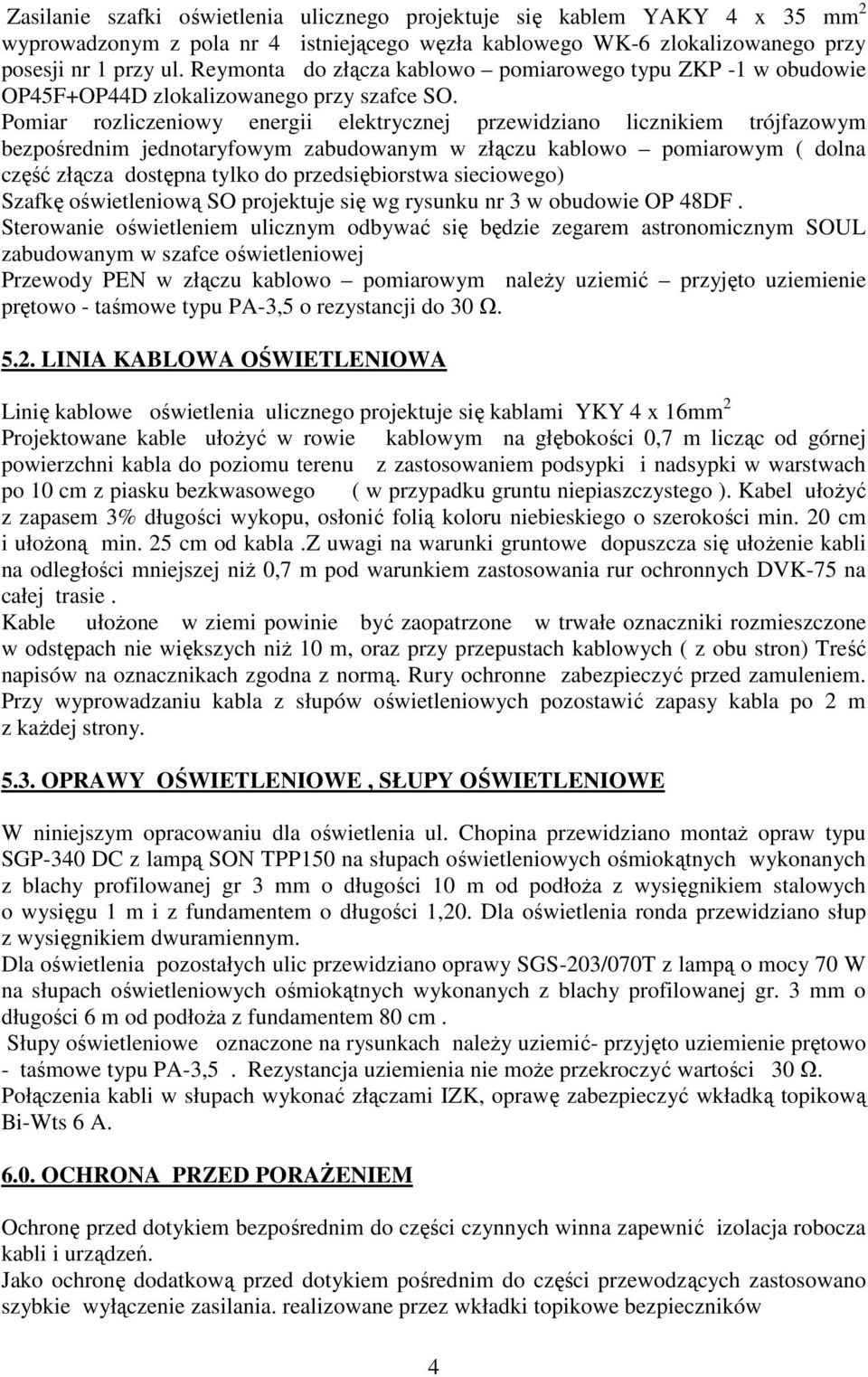

4 Zasilanie szafki oświetlenia ulicznego projektuje się kablem YAKY 4 x 35 mm 2 wyprowadzonym z pola nr 4 istniejącego węzła kablowego WK-6 zlokalizowanego przy posesji nr 1 przy ul. Reymonta do złącza kablowo pomiarowego typu ZKP -1 w obudowie OP45F+OP44D zlokalizowanego przy szafce SO. Pomiar rozliczeniowy energii elektrycznej przewidziano licznikiem trójfazowym bezpośrednim jednotaryfowym zabudowanym w złączu kablowo pomiarowym ( dolna część złącza dostępna tylko do przedsiębiorstwa sieciowego) Szafkę oświetleniową SO projektuje się wg rysunku nr 3 w obudowie OP 48DF. Sterowanie oświetleniem ulicznym odbywać się będzie zegarem astronomicznym SOUL zabudowanym w szafce oświetleniowej Przewody PEN w złączu kablowo pomiarowym naleŝy uziemić przyjęto uziemienie prętowo - taśmowe typu PA-3,5 o rezystancji do 30 Ω LINIA KABLOWA OŚWIETLENIOWA Linię kablowe oświetlenia ulicznego projektuje się kablami YKY 4 x 16mm 2 Projektowane kable ułoŝyć w rowie kablowym na głębokości 0,7 m licząc od górnej powierzchni kabla do poziomu terenu z zastosowaniem podsypki i nadsypki w warstwach po 10 cm z piasku bezkwasowego ( w przypadku gruntu niepiaszczystego ). Kabel ułoŝyć z zapasem 3% długości wykopu, osłonić folią koloru niebieskiego o szerokości min. 20 cm i ułoŝoną min. 25 cm od kabla.z uwagi na warunki gruntowe dopuszcza się ułoŝenie kabli na odległości mniejszej niŝ 0,7 m pod warunkiem zastosowania rur ochronnych DVK-75 na całej trasie. Kable ułoŝone w ziemi powinie być zaopatrzone w trwałe oznaczniki rozmieszczone w odstępach nie większych niŝ 10 m, oraz przy przepustach kablowych ( z obu stron) Treść napisów na oznacznikach zgodna z normą. Rury ochronne zabezpieczyć przed zamuleniem. Przy wyprowadzaniu kabla z słupów oświetleniowych pozostawić zapasy kabla po 2 m z kaŝdej strony OPRAWY OŚWIETLENIOWE, SŁUPY OŚWIETLENIOWE W niniejszym opracowaniu dla oświetlenia ul. Chopina przewidziano montaŝ opraw typu SGP-340 DC z lampą SON TPP150 na słupach oświetleniowych ośmiokątnych wykonanych z blachy profilowanej gr 3 mm o długości 10 m od podłoŝa z wysięgnikiem stalowych o wysięgu 1 m i z fundamentem o długości 1,20. Dla oświetlenia ronda przewidziano słup z wysięgnikiem dwuramiennym. Dla oświetlenia pozostałych ulic przewidziano oprawy SGS-203/070T z lampą o mocy 70 W na słupach oświetleniowych ośmiokątnych wykonanych z blachy profilowanej gr. 3 mm o długości 6 m od podłoŝa z fundamentem 80 cm. Słupy oświetleniowe oznaczone na rysunkach naleŝy uziemić- przyjęto uziemienie prętowo - taśmowe typu PA-3,5. Rezystancja uziemienia nie moŝe przekroczyć wartości 30 Ω. Połączenia kabli w słupach wykonać złączami IZK, oprawę zabezpieczyć wkładką topikową Bi-Wts 6 A OCHRONA PRZED PORAśENIEM Ochronę przed dotykiem bezpośrednim do części czynnych winna zapewnić izolacja robocza kabli i urządzeń. Jako ochronę dodatkową przed dotykiem pośrednim do części przewodzących zastosowano szybkie wyłączenie zasilania. realizowane przez wkładki topikowe bezpieczników 4

Pomiar rozliczeniowy energii elektrycznej przewidziano licznikiem trójfazowym bezpośrednim jednotaryfowym zabudowanym w złączu kablowo pomiarowym ( dolna część złącza dostępna tylko do

5 7.0. UWAGI KOŃCOWE - Wszystkie projektowane elementy linii oświetlenia ulicznego naleŝy wykonać zgodnie - z obowiązującymi przepisami i normami budowy i eksploatacji urządzeń elektroenergetycznych. - spełnić wymogi zawarte w pismach uzgodnień branŝowych - przed zasypaniem rowu kablowego ( kabel przykryty folią) powiadomić RD Jelenia Góra w celu sprawdzenia i odbioru oraz jednostkę geodezyjną celem wykonania inwentaryzacji powykonawczej. 5

- spełnić wymogi zawarte w pismach uzgodnień branŝowych - przed zasypaniem rowu kablowego ( kabel przykryty

6 II. CZĘŚĆ RYSUNKOWA 6
