Instalacje elektryczne zewnętrzne etap II. przy ul. Wrocławskiej 30-38, Kalisz.

Transkrypt

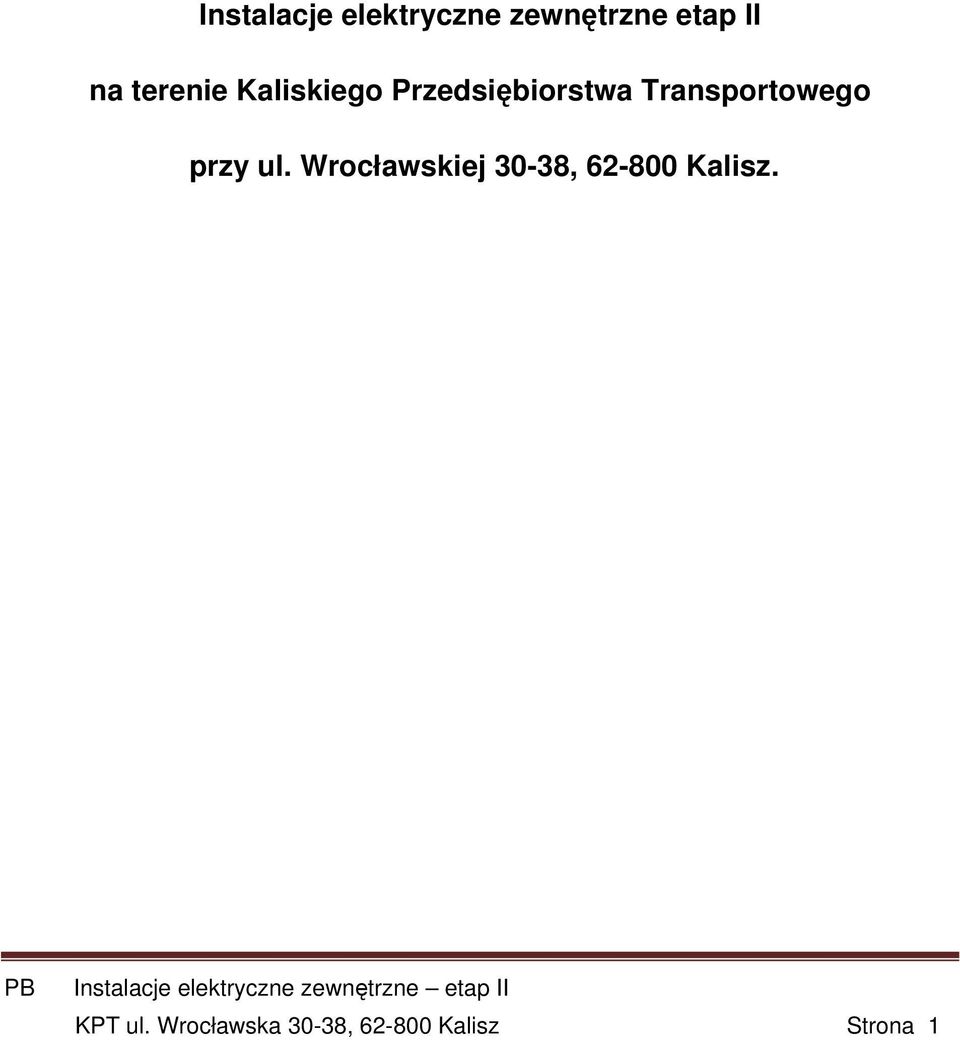

1 Instalacje elektryczne zewnętrzne etap II na terenie Kaliskiego Przedsiębiorstwa Transportowego przy ul. Wrocławskiej 30-38, Kalisz. KPT ul. Wrocławska 30-38, Kalisz Strona 1

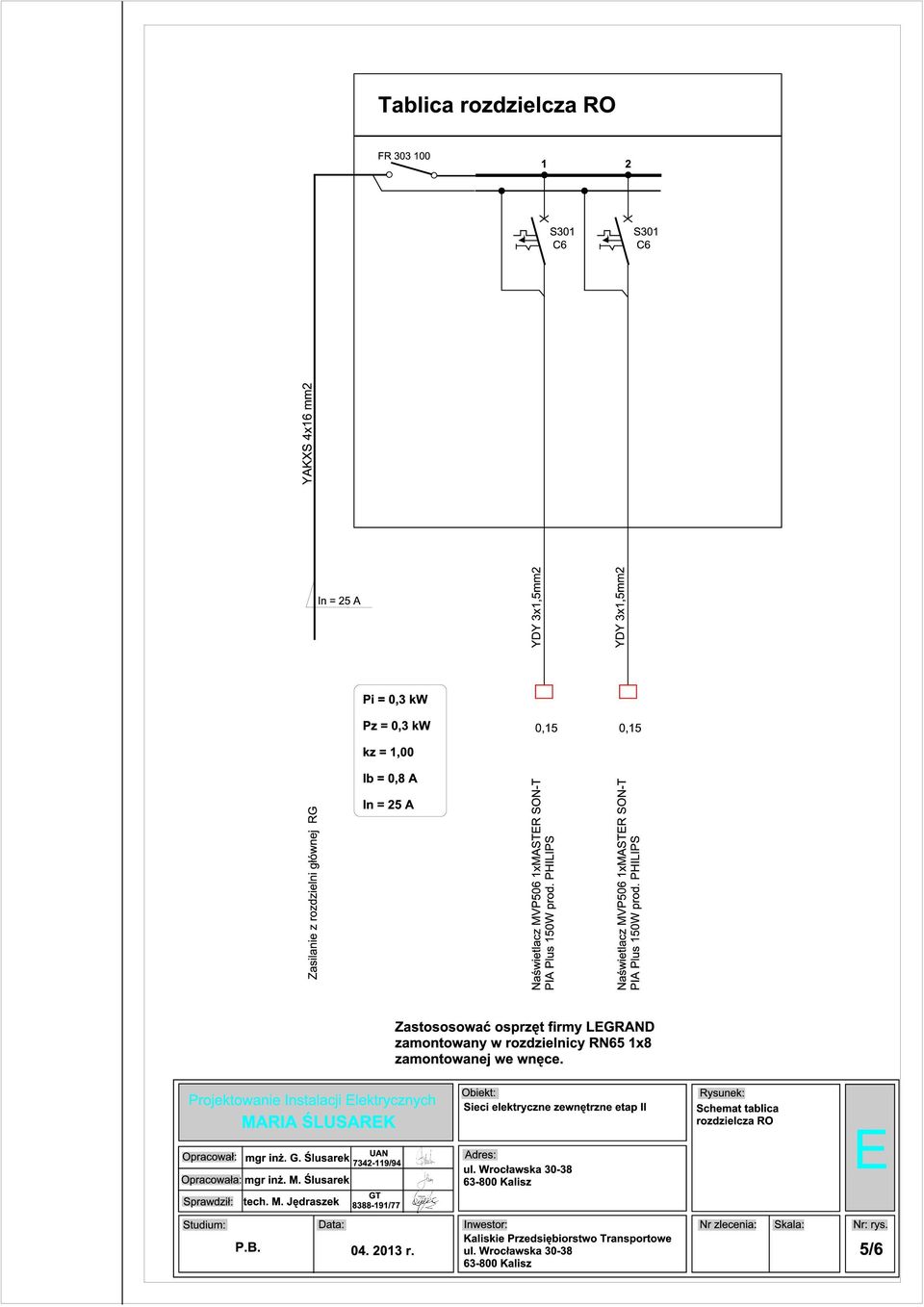

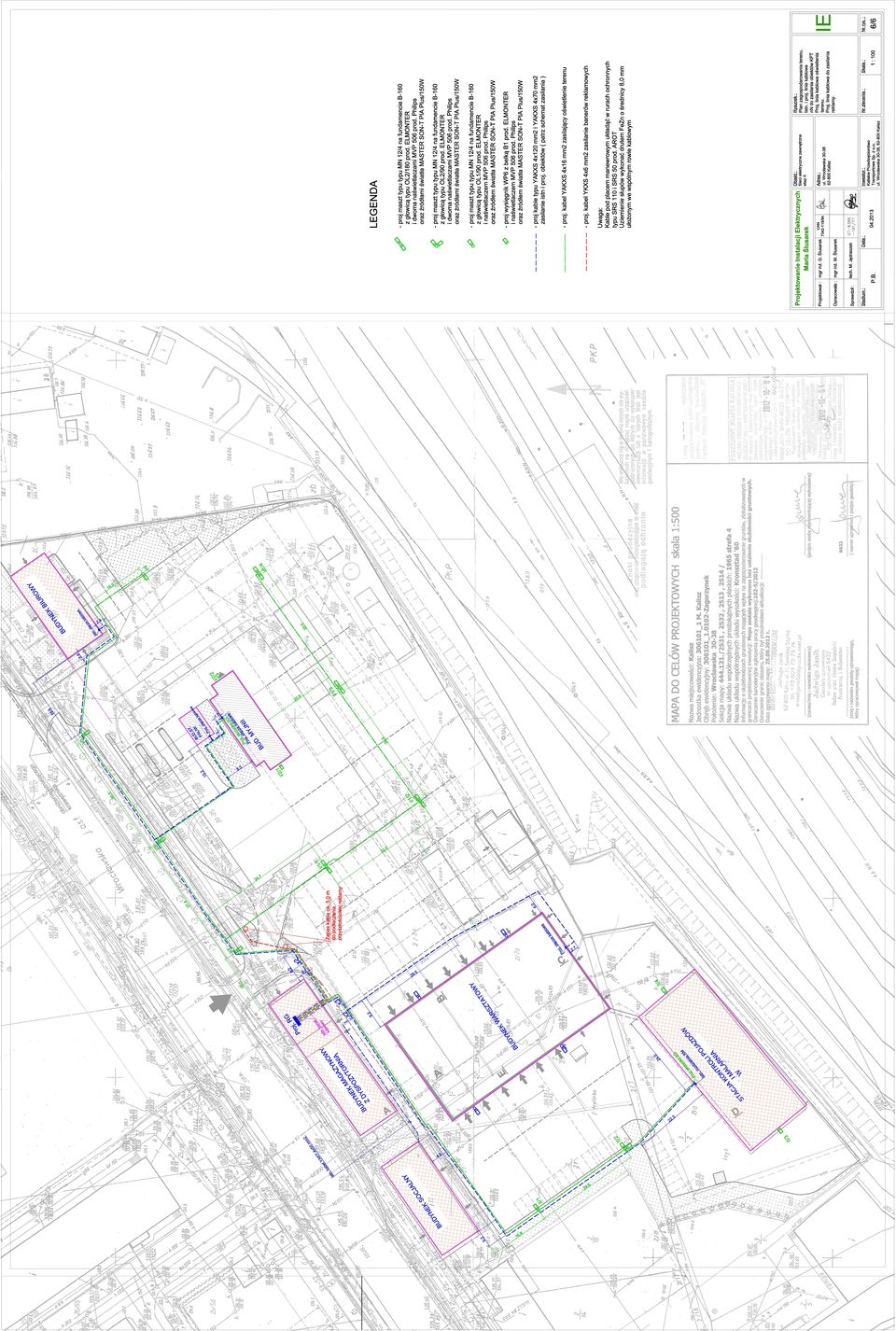

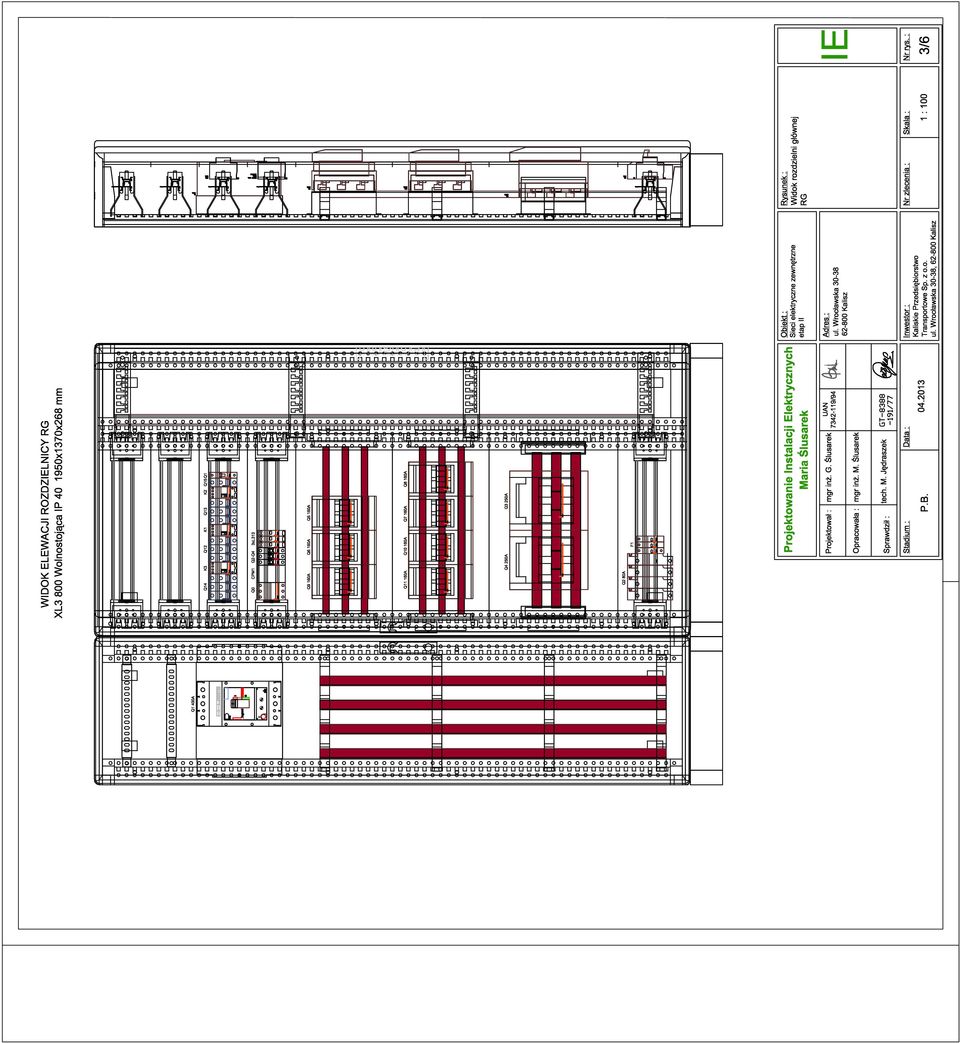

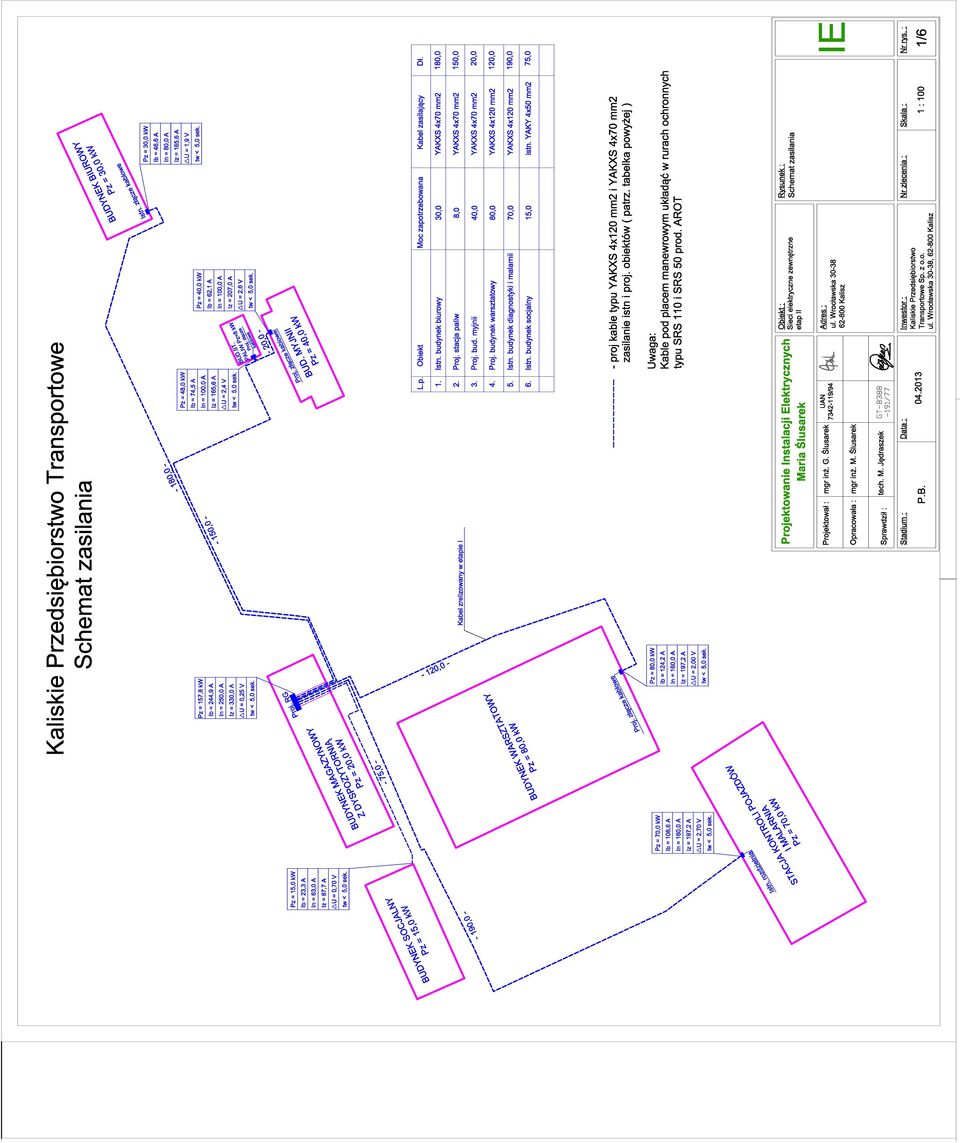

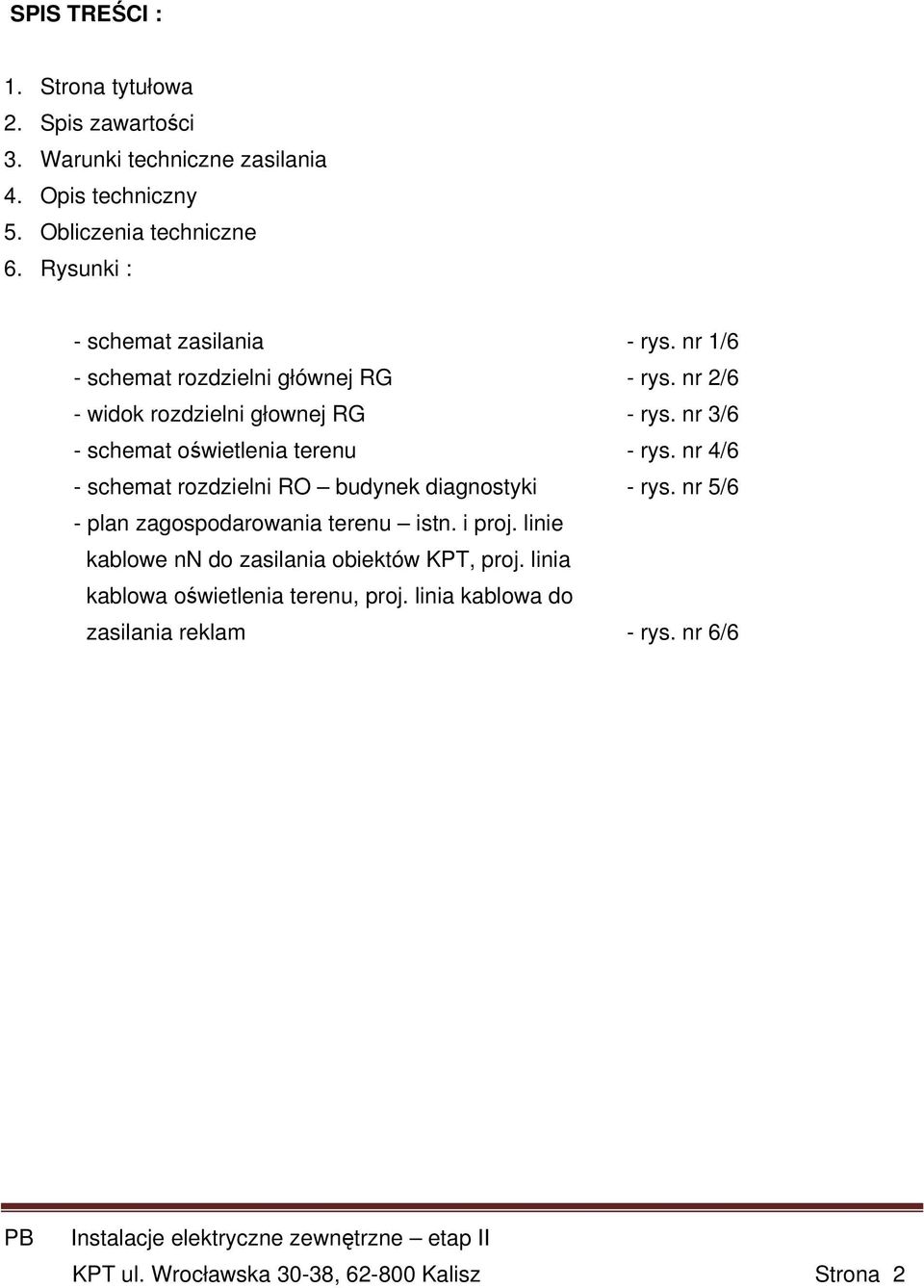

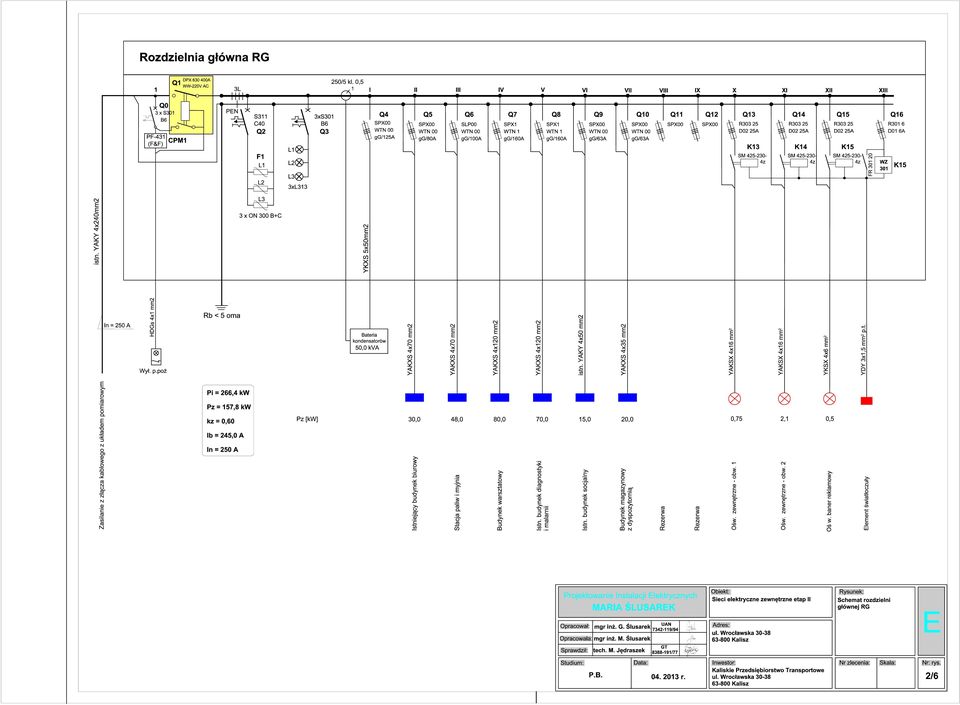

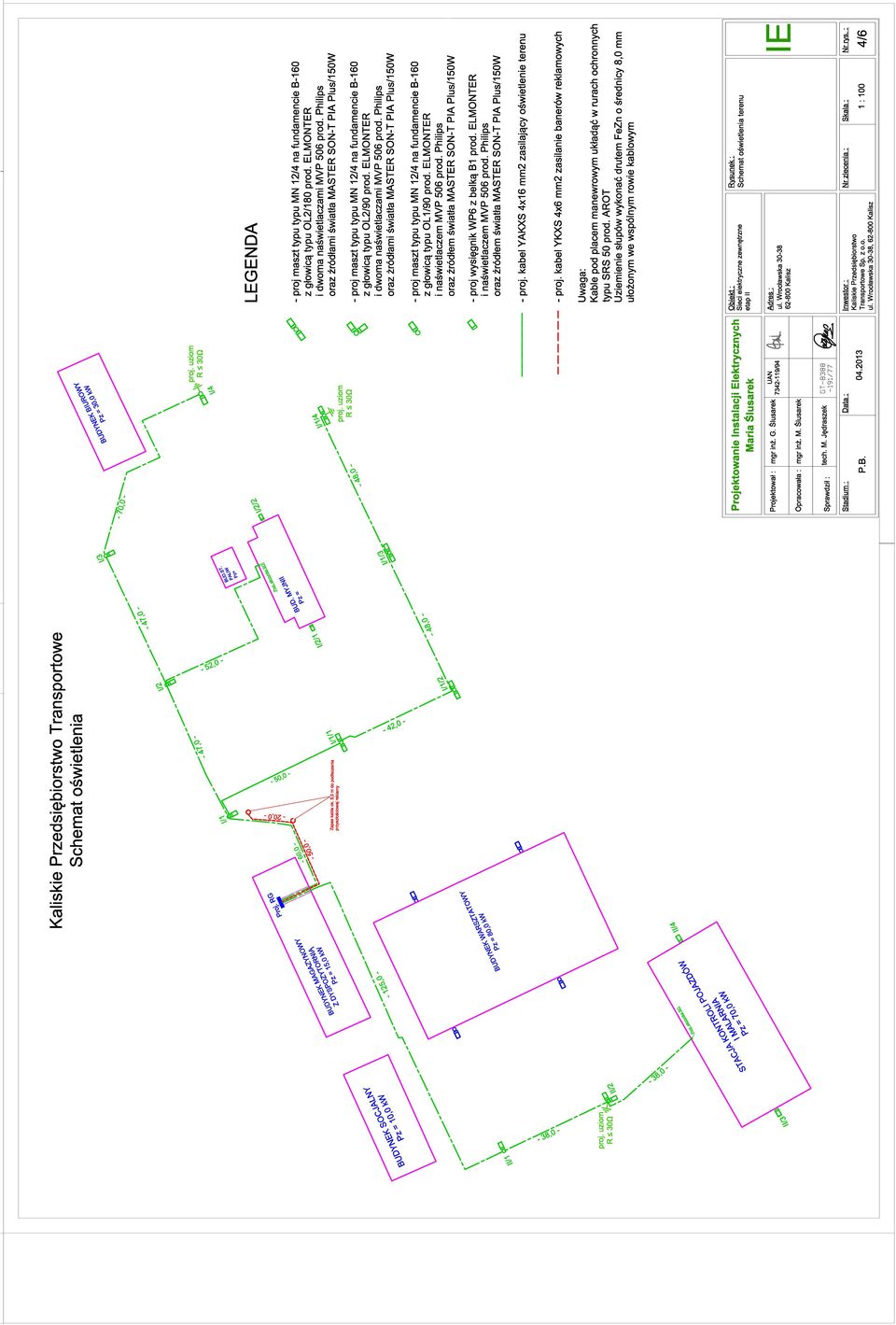

2 SPIS TREŚCI : 1. Strona tytułowa 2. Spis zawartości 3. Warunki techniczne zasilania 4. Opis techniczny 5. Obliczenia techniczne 6. Rysunki : - schemat zasilania - rys. nr 1/6 - schemat rozdzielni głównej RG - rys. nr 2/6 - widok rozdzielni głownej RG - rys. nr 3/6 - schemat oświetlenia terenu - rys. nr 4/6 - schemat rozdzielni RO budynek diagnostyki - rys. nr 5/6 - plan zagospodarowania terenu istn. i proj. linie kablowe nn do zasilania obiektów KPT, proj. linia kablowa oświetlenia terenu, proj. linia kablowa do zasilania reklam - rys. nr 6/6 KPT ul. Wrocławska 30-38, Kalisz Strona 2

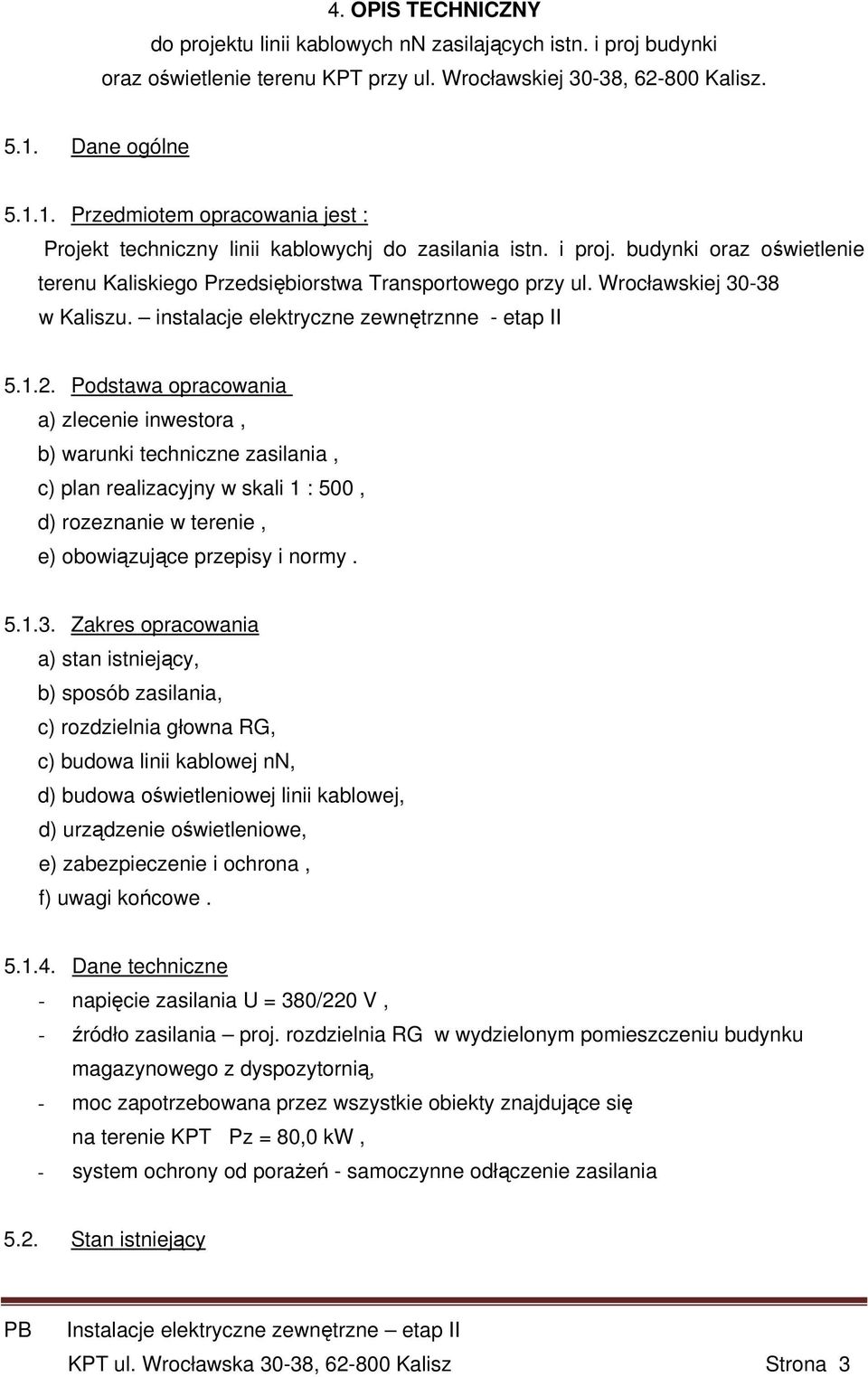

3 4. OPIS TECHNICZNY do projektu linii kablowych nn zasilających istn. i proj budynki oraz oświetlenie terenu KPT przy ul. Wrocławskiej 30-38, Kalisz Dane ogólne Przedmiotem opracowania jest : Projekt techniczny linii kablowychj do zasilania istn. i proj. budynki oraz oświetlenie terenu Kaliskiego Przedsiębiorstwa Transportowego przy ul. Wrocławskiej w Kaliszu. instalacje elektryczne zewnętrznne - etap II Podstawa opracowania a) zlecenie inwestora, b) warunki techniczne zasilania, c) plan realizacyjny w skali 1 : 500, d) rozeznanie w terenie, e) obowiązujące przepisy i normy Zakres opracowania a) stan istniejący, b) sposób zasilania, c) rozdzielnia głowna RG, c) budowa linii kablowej nn, d) budowa oświetleniowej linii kablowej, d) urządzenie oświetleniowe, e) zabezpieczenie i ochrona, f) uwagi końcowe Dane techniczne - napięcie zasilania U = 380/220 V, - źródło zasilania proj. rozdzielnia RG w wydzielonym pomieszczeniu budynku magazynowego z dyspozytornią, - moc zapotrzebowana przez wszystkie obiekty znajdujące się na terenie KPT Pz = 80,0 kw, - system ochrony od porażeń - samoczynne odłączenie zasilania 5.2. Stan istniejący KPT ul. Wrocławska 30-38, Kalisz Strona 3

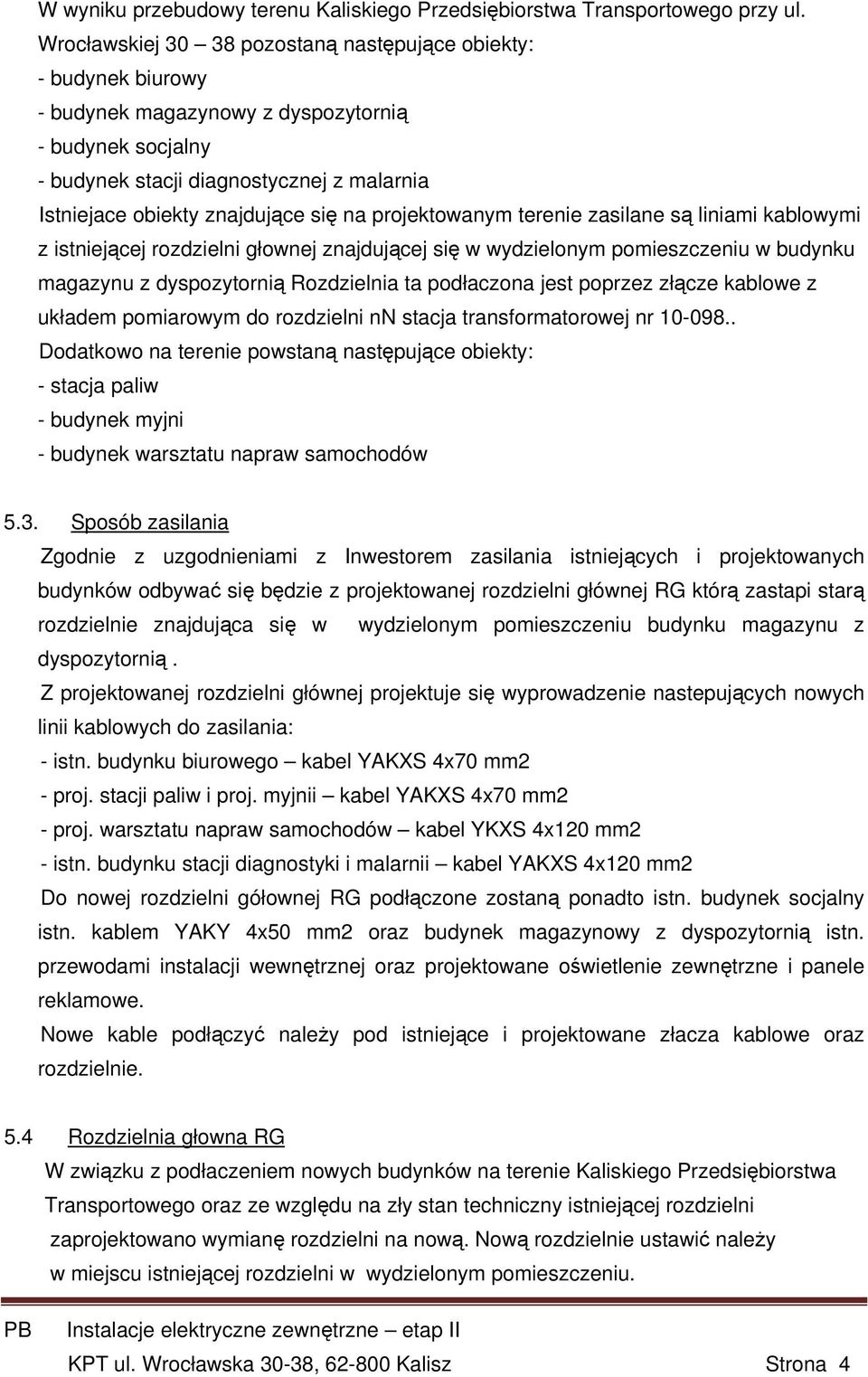

4 W wyniku przebudowy terenu Kaliskiego Przedsiębiorstwa Transportowego przy ul. Wrocławskiej pozostaną następujące obiekty: - budynek biurowy - budynek magazynowy z dyspozytornią - budynek socjalny - budynek stacji diagnostycznej z malarnia Istniejace obiekty znajdujące się na projektowanym terenie zasilane są liniami kablowymi z istniejącej rozdzielni głownej znajdującej się w wydzielonym pomieszczeniu w budynku magazynu z dyspozytornią Rozdzielnia ta podłaczona jest poprzez złącze kablowe z układem pomiarowym do rozdzielni nn stacja transformatorowej nr Dodatkowo na terenie powstaną następujące obiekty: - stacja paliw - budynek myjni - budynek warsztatu napraw samochodów 5.3. Sposób zasilania Zgodnie z uzgodnieniami z Inwestorem zasilania istniejących i projektowanych budynków odbywać się będzie z projektowanej rozdzielni głównej RG którą zastapi starą rozdzielnie znajdująca się w wydzielonym pomieszczeniu budynku magazynu z dyspozytornią. Z projektowanej rozdzielni głównej projektuje się wyprowadzenie nastepujących nowych linii kablowych do zasilania: - istn. budynku biurowego kabel YAKXS 4x70 mm2 - proj. stacji paliw i proj. myjnii kabel YAKXS 4x70 mm2 - proj. warsztatu napraw samochodów kabel YKXS 4x120 mm2 - istn. budynku stacji diagnostyki i malarnii kabel YAKXS 4x120 mm2 Do nowej rozdzielni gółownej RG podłączone zostaną ponadto istn. budynek socjalny istn. kablem YAKY 4x50 mm2 oraz budynek magazynowy z dyspozytornią istn. przewodami instalacji wewnętrznej oraz projektowane oświetlenie zewnętrzne i panele reklamowe. Nowe kable podłączyć należy pod istniejące i projektowane złacza kablowe oraz rozdzielnie. 5.4 Rozdzielnia głowna RG W związku z podłaczeniem nowych budynków na terenie Kaliskiego Przedsiębiorstwa Transportowego oraz ze względu na zły stan techniczny istniejącej rozdzielni zaprojektowano wymianę rozdzielni na nową. Nową rozdzielnie ustawić należy w miejscu istniejącej rozdzielni w wydzielonym pomieszczeniu. KPT ul. Wrocławska 30-38, Kalisz Strona 4

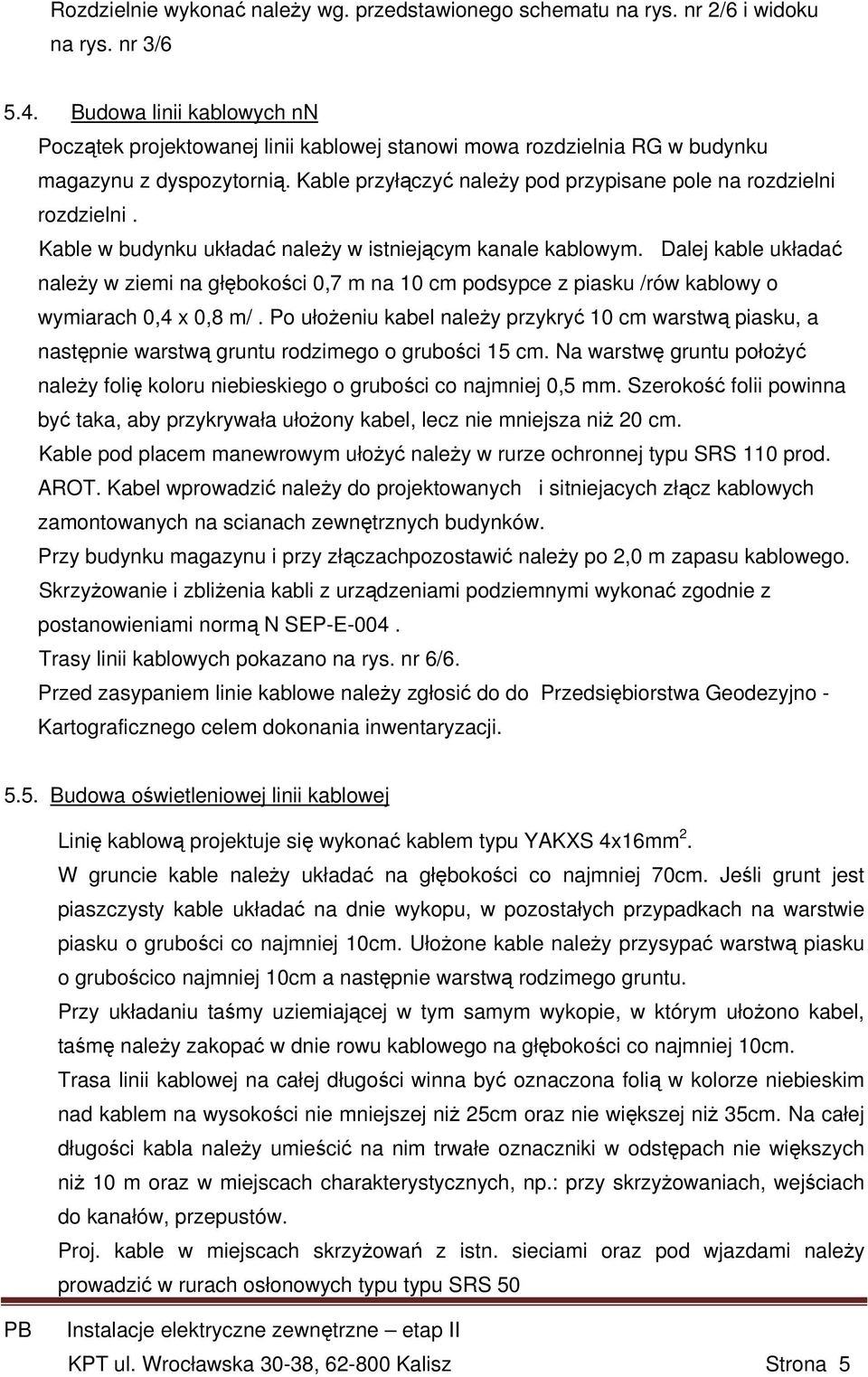

5 Rozdzielnie wykonać należy wg. przedstawionego schematu na rys. nr 2/6 i widoku na rys. nr 3/ Budowa linii kablowych nn Początek projektowanej linii kablowej stanowi mowa rozdzielnia RG w budynku magazynu z dyspozytornią. Kable przyłączyć należy pod przypisane pole na rozdzielni rozdzielni. Kable w budynku układać należy w istniejącym kanale kablowym. Dalej kable układać należy w ziemi na głębokości 0,7 m na 10 cm podsypce z piasku /rów kablowy o wymiarach 0,4 x 0,8 m/. Po ułożeniu kabel należy przykryć 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości 15 cm. Na warstwę gruntu położyć należy folię koloru niebieskiego o grubości co najmniej 0,5 mm. Szerokość folii powinna być taka, aby przykrywała ułożony kabel, lecz nie mniejsza niż 20 cm. Kable pod placem manewrowym ułożyć należy w rurze ochronnej typu SRS 110 prod. AROT. Kabel wprowadzić należy do projektowanych i sitniejacych złącz kablowych zamontowanych na scianach zewnętrznych budynków. Przy budynku magazynu i przy złączachpozostawić należy po 2,0 m zapasu kablowego. Skrzyżowanie i zbliżenia kabli z urządzeniami podziemnymi wykonać zgodnie z postanowieniami normą N SEP-E-004. Trasy linii kablowych pokazano na rys. nr 6/6. Przed zasypaniem linie kablowe należy zgłosić do do Przedsiębiorstwa Geodezyjno - Kartograficznego celem dokonania inwentaryzacji Budowa oświetleniowej linii kablowej Linię kablową projektuje się wykonać kablem typu YAKXS 4x16mm 2. W gruncie kable należy układać na głębokości co najmniej 70cm. Jeśli grunt jest piaszczysty kable układać na dnie wykopu, w pozostałych przypadkach na warstwie piasku o grubości co najmniej 10cm. Ułożone kable należy przysypać warstwą piasku o grubościco najmniej 10cm a następnie warstwą rodzimego gruntu. Przy układaniu taśmy uziemiającej w tym samym wykopie, w którym ułożono kabel, taśmę należy zakopać w dnie rowu kablowego na głębokości co najmniej 10cm. Trasa linii kablowej na całej długości winna być oznaczona folią w kolorze niebieskim nad kablem na wysokości nie mniejszej niż 25cm oraz nie większej niż 35cm. Na całej długości kabla należy umieścić na nim trwałe oznaczniki w odstępach nie większych niż 10 m oraz w miejscach charakterystycznych, np.: przy skrzyżowaniach, wejściach do kanałów, przepustów. Proj. kable w miejscach skrzyżowań z istn. sieciami oraz pod wjazdami należy prowadzić w rurach osłonowych typu typu SRS 50 KPT ul. Wrocławska 30-38, Kalisz Strona 5

6 Końce osłony rurowej należy uszczelnić. Żyłę ochronnoneutralną PEN projektowanej linii kablowej w słupach latarni koncowych należy uziemić, wykonując połączenie od złącza IZK do wprowadzonej do słupa taśmy stalowej przewodem aluminiowym lub miedzianym o przekroju niemniejszym od przekroju żyły kabla zasilającego, tj. min. 16 mm 2. Instalację uziemiającą w ww. słupach wykonać drutem stalowym ocynkowanym o średnicy 8 mm ułożonym we wspólnym rowie kablowym. Rezystancja uziomu nie może przekraczać 30Ω Urządzenia oświetleniowe Zgodnie z wykonanymi programem DIALux obliczeniami parametrów oświetleniowych, do oświetlenia placu manewrowego projektuje się naświetlacze sodowe typu MVP 506 prod. Philips, wyposażone w źródła światła typu Master SON-T PIA Plus 150W prod. Philips. Jako latarnie przyjęto maszty typu MN 12/4 na fundamencie B-160 prod. Elmonter Na słupach projektuje się zamontowanie głowic typu OL2/180, OL2/90 i OL1/90 prod. Elmonter. Proj. maszty na długości od otworu kablowego do wysokości wnęki słupowej należy osłonić rurą termokurczliwą z klejem, np. typu RDK prod. Radpol. Lokalizacja masztów określona została na planie zagospodarowania terenu rys. nr 6/6. W słupach kable łączyć za pomocą izolowanych złącz kablowych typu IZK prod. Sintur Sp. z o.o. Oprawy zasilić przewodami typu YDY 2x2,5mm 2 450/750V oraz zabezpieczyć wkładkami topikowymi DO1 gg/gl o prądzie znamionowym 4A. Ze względu na układ sieci typu TN-C, w projektowanych latarniach należy wykonać połączenia ochronne od słupów do złącz żył ochronno-neutralnych PEN kabli zasilających oraz projektowanych uziemień. Połączenia te należy wykonać przewodem aluminiowym lub miedzianym o przekroju min. 16mm 2, np. LgY(żo) 16mm 2. Dodatkowo projektuje się montaż dwóch naświetlaczy typu MVP 506 prod. Philips na ścianie szczytowej istniejacego budynku diagnostyki. Naświetlacze te zamontować na wysięgniku WP6 i belką B1 prod. Elmonter. Kabel oświetleniowy wprowadzić należy do projektowanej rozdzielni RO zamontowanej na zewnętrznej ścianie budynku diagnostyki. Schemat rozdzielni RO pokazano na rys. nr 5/6. Od rozdzielni RO do naświetlaczy ułożyć należy przewód YDY 3x1,5 mm2 w rurkach instalacyjnych ułożonych na ścianie wewnętrznej. KPT ul. Wrocławska 30-38, Kalisz Strona 6

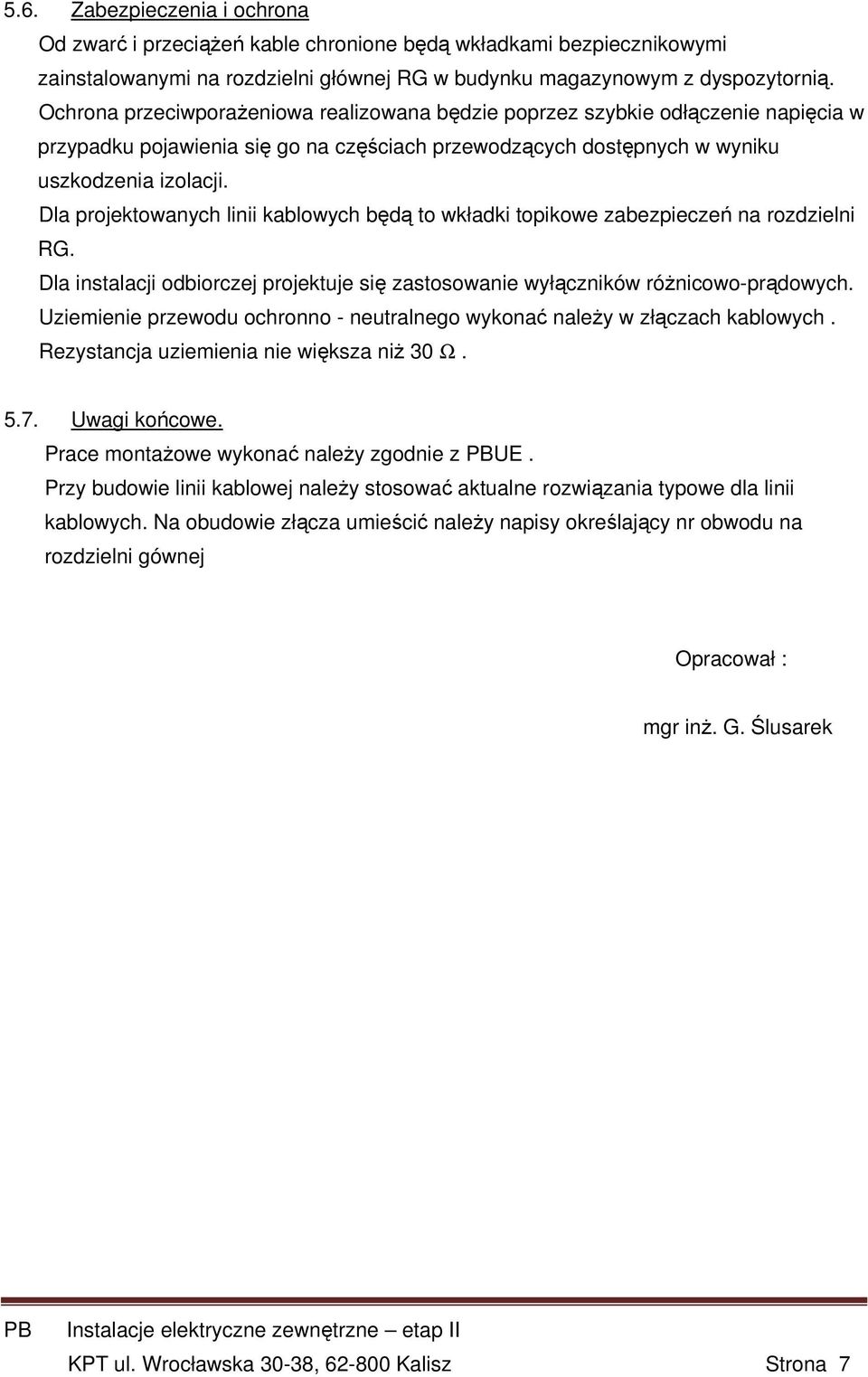

7 5.6. Zabezpieczenia i ochrona Od zwarć i przeciążeń kable chronione będą wkładkami bezpiecznikowymi zainstalowanymi na rozdzielni głównej RG w budynku magazynowym z dyspozytornią. Ochrona przeciwporażeniowa realizowana będzie poprzez szybkie odłączenie napięcia w przypadku pojawienia się go na częściach przewodzących dostępnych w wyniku uszkodzenia izolacji. Dla projektowanych linii kablowych będą to wkładki topikowe zabezpieczeń na rozdzielni RG. Dla instalacji odbiorczej projektuje się zastosowanie wyłączników różnicowo-prądowych. Uziemienie przewodu ochronno - neutralnego wykonać należy w złączach kablowych. Rezystancja uziemienia nie większa niż 30 Ω Uwagi końcowe. Prace montażowe wykonać należy zgodnie z UE. Przy budowie linii kablowej należy stosować aktualne rozwiązania typowe dla linii kablowych. Na obudowie złącza umieścić należy napisy określający nr obwodu na rozdzielni gównej Opracował : mgr inż. G. Ślusarek KPT ul. Wrocławska 30-38, Kalisz Strona 7

8 6.OBLICZENIA TECHNICZNE 6.1. Zestawienie mocy L.p. Wyszczególnienie Moc zapotrzebowana [kw] 1. Istn. budynek biurowy 30,0 2. Proj. stacja paliw 8,0 3. Proj. bud. myjnii 40,0 4. Proj. bud. warsztatowy 80,0 5. Istn. budynek diagnostyki i malarni 70,0 6. Istn. budynek socjalny 15,0 7. Istn. budynek magazynowy z dyspozytornią 20,0 8. Razem 263,0 kw Całkowita moc zapotrzebowana Pz = 80,0 kw Przyjeto współczynnik jednoczesności kj = 0,6 Moc zapotrzebowana dla całego obiektu Pzc =Pz x kj = 263,0 x 0,6 = 157,8 kw KPT ul. Wrocławska 30-38, Kalisz Strona 8

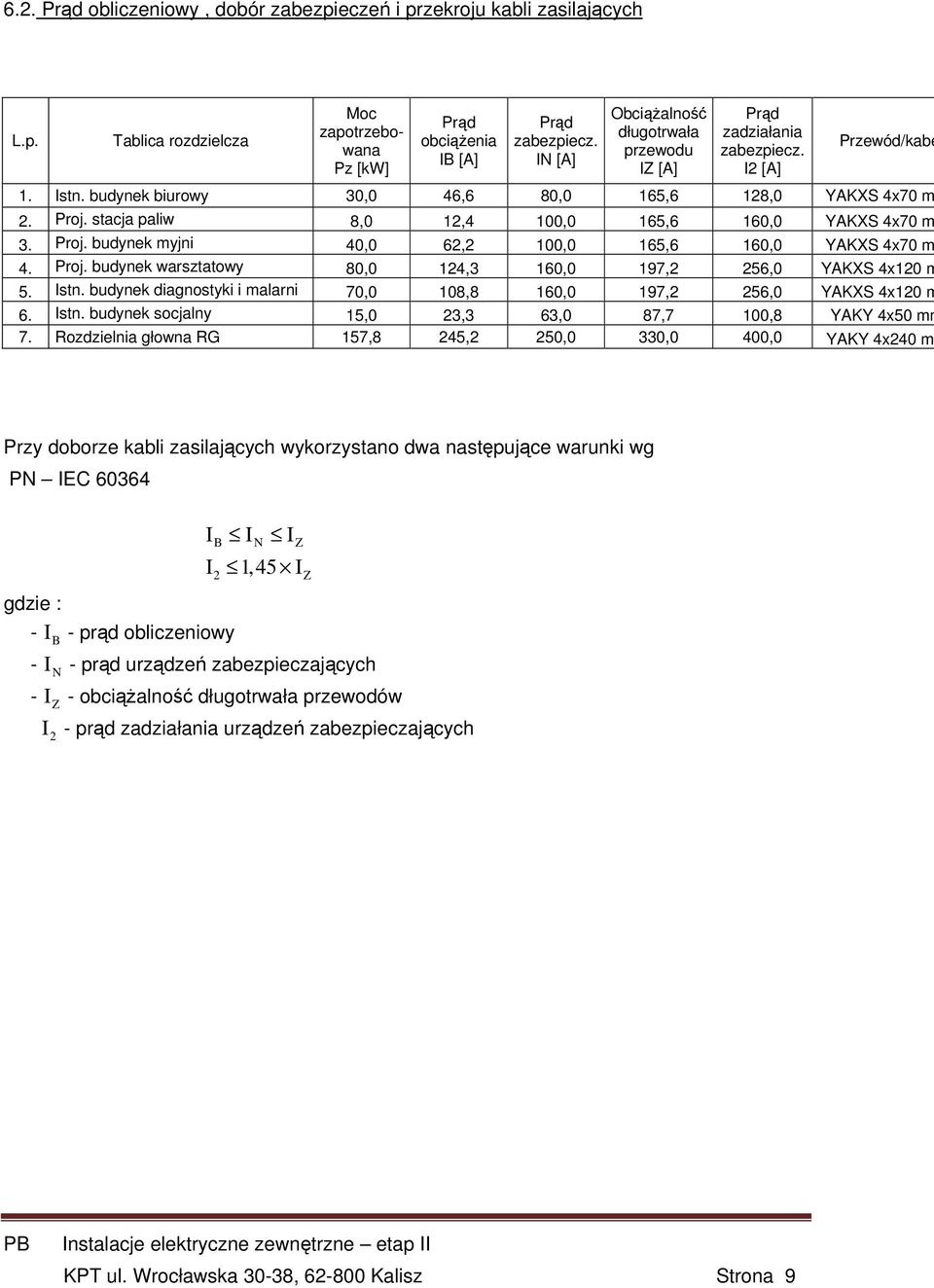

9 6.2. Prąd obliczeniowy, dobór zabezpieczeń i przekroju kabli zasilających L.p. Tablica rozdzielcza Moc zapotrzebowana Pz [kw] Prąd obciążenia IB [A] Prąd zabezpiecz. IN [A] Obciążalność długotrwała przewodu IZ [A] Prąd zadziałania zabezpiecz. I2 [A] Przewód/kabe 1. Istn. budynek biurowy 30,0 46,6 80,0 165,6 128,0 YAKXS 4x70 m 2. Proj. stacja paliw 8,0 12,4 100,0 165,6 160,0 YAKXS 4x70 m 3. Proj. budynek myjni 40,0 62,2 100,0 165,6 160,0 YAKXS 4x70 m 4. Proj. budynek warsztatowy 80,0 124,3 160,0 197,2 256,0 YAKXS 4x120 m 5. Istn. budynek diagnostyki i malarni 70,0 108,8 160,0 197,2 256,0 YAKXS 4x120 m 6. Istn. budynek socjalny 15,0 23,3 63,0 87,7 100,8 YAKY 4x50 mm 7. Rozdzielnia głowna RG 157,8 245,2 250,0 330,0 400,0 YAKY 4x240 m Przy doborze kabli zasilających wykorzystano dwa następujące warunki wg PN IEC I I I I B N Z 1, 45 I 2 Z gdzie : - I B - prąd obliczeniowy - I N - prąd urządzeń zabezpieczających - I Z - obciążalność długotrwała przewodów I 2 - prąd zadziałania urządzeń zabezpieczających KPT ul. Wrocławska 30-38, Kalisz Strona 9

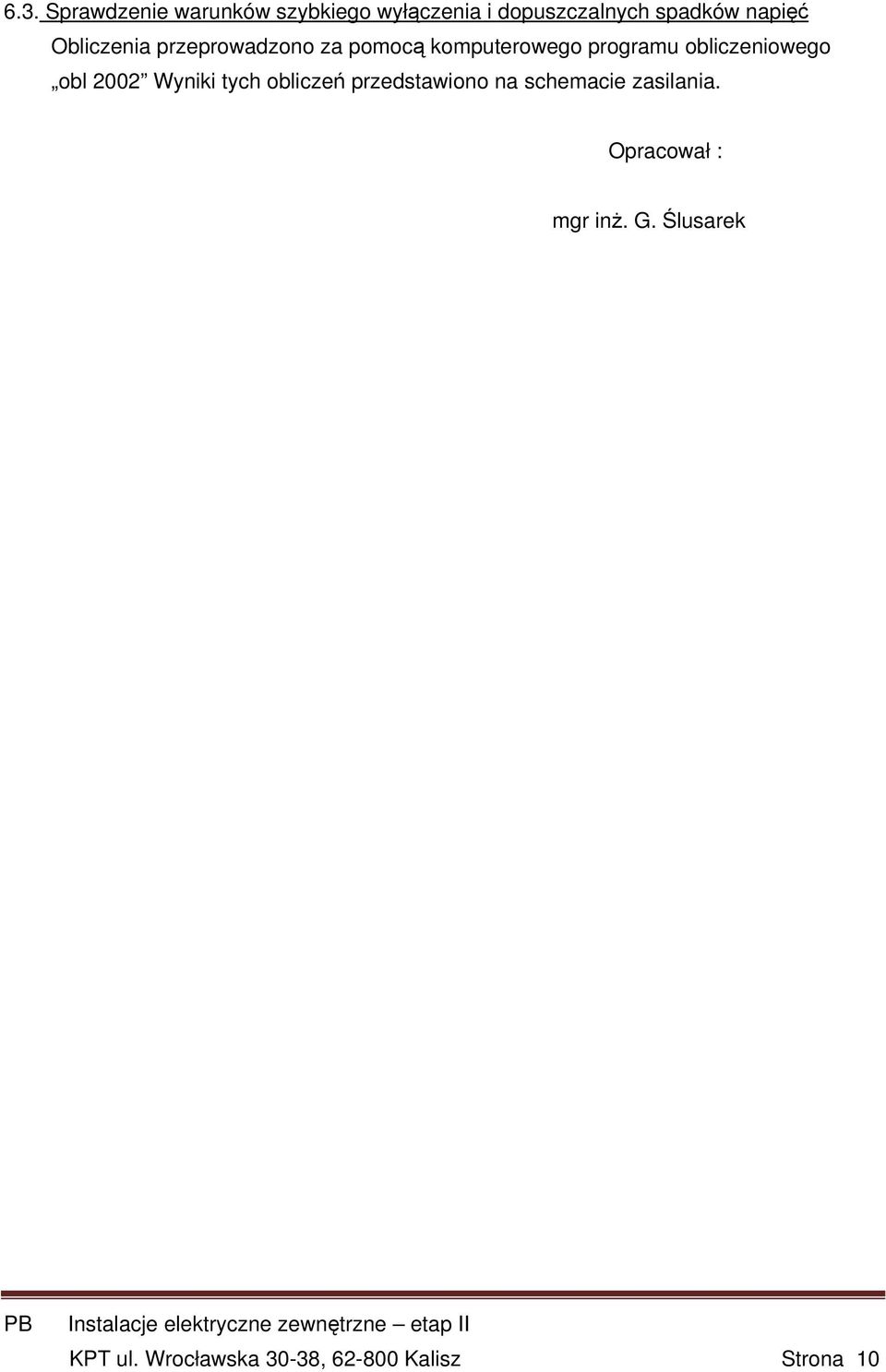

10 6.3. Sprawdzenie warunków szybkiego wyłączenia i dopuszczalnych spadków napięć Obliczenia przeprowadzono za pomocą komputerowego programu obliczeniowego obl 2002 Wyniki tych obliczeń przedstawiono na schemacie zasilania. Opracował : mgr inż. G. Ślusarek KPT ul. Wrocławska 30-38, Kalisz Strona 10
