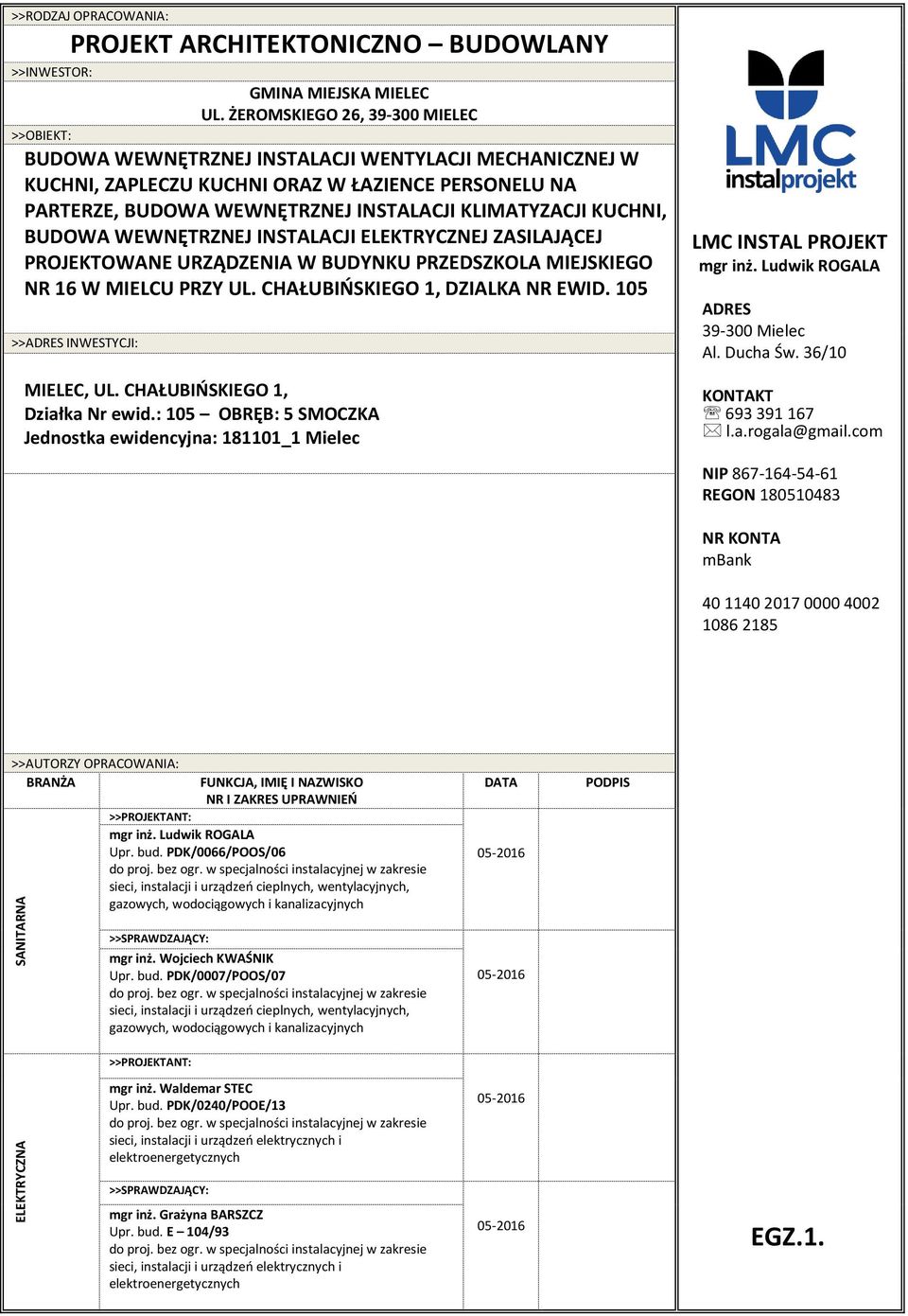

1 >>RODZAJ OPRACOWANIA: >>INWESTOR: PROJEKT ARCHITEKTONICZNO BUDOWLANY GMINA MIEJSKA MIELEC UL. ŻEROMSKIEGO 26, MIELEC >>OBIEKT: BUDOWA WEWNĘTRZNEJ INSTALACJI WENTYLACJI MECHANICZNEJ W KUCHNI, ZAPLECZU KUCHNI ORAZ W ŁAZIENCE PERSONELU NA PARTERZE, BUDOWA WEWNĘTRZNEJ INSTALACJI KLIMATYZACJI KUCHNI, BUDOWA WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ ZASILAJĄCEJ PROJEKTOWANE URZĄDZENIA W BUDYNKU PRZEDSZKOLA MIEJSKIEGO NR 16 W MIELCU PRZY UL. CHAŁUBIŃSKIEGO 1, DZIALKA NR EWID. 105 >>ADRES INWESTYCJI: MIELEC, UL. CHAŁUBIŃSKIEGO 1, Działka Nr ewid.: 105 OBRĘB: 5 SMOCZKA Jednostka ewidencyjna: _1 Mielec LMC INSTAL PROJEKT mgr inż. Ludwik ROGALA ADRES Mielec Al. Ducha Św. 36/10 KONTAKT l.a.rogala@gmail.com NIP REGON NR KONTA mbank >>AUTORZY OPRACOWANIA: BRANŻA SANITARNA FUNKCJA, IMIĘ I NAZWISKO NR I ZAKRES UPRAWNIEŃ >>PROJEKTANT: mgr inż. Ludwik ROGALA Upr. bud. PDK/0066/POOS/06 do proj. bez ogr. w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych >>SPRAWDZAJĄCY: mgr inż. Wojciech KWAŚNIK Upr. bud. PDK/0007/POOS/07 do proj. bez ogr. w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych DATA PODPIS >>PROJEKTANT: ELEKTRYCZNA mgr inż. Waldemar STEC Upr. bud. PDK/0240/POOE/13 do proj. bez ogr. w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych >>SPRAWDZAJĄCY: mgr inż. Grażyna BARSZCZ Upr. bud. E 104/93 do proj. bez ogr. w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych EGZ.1.

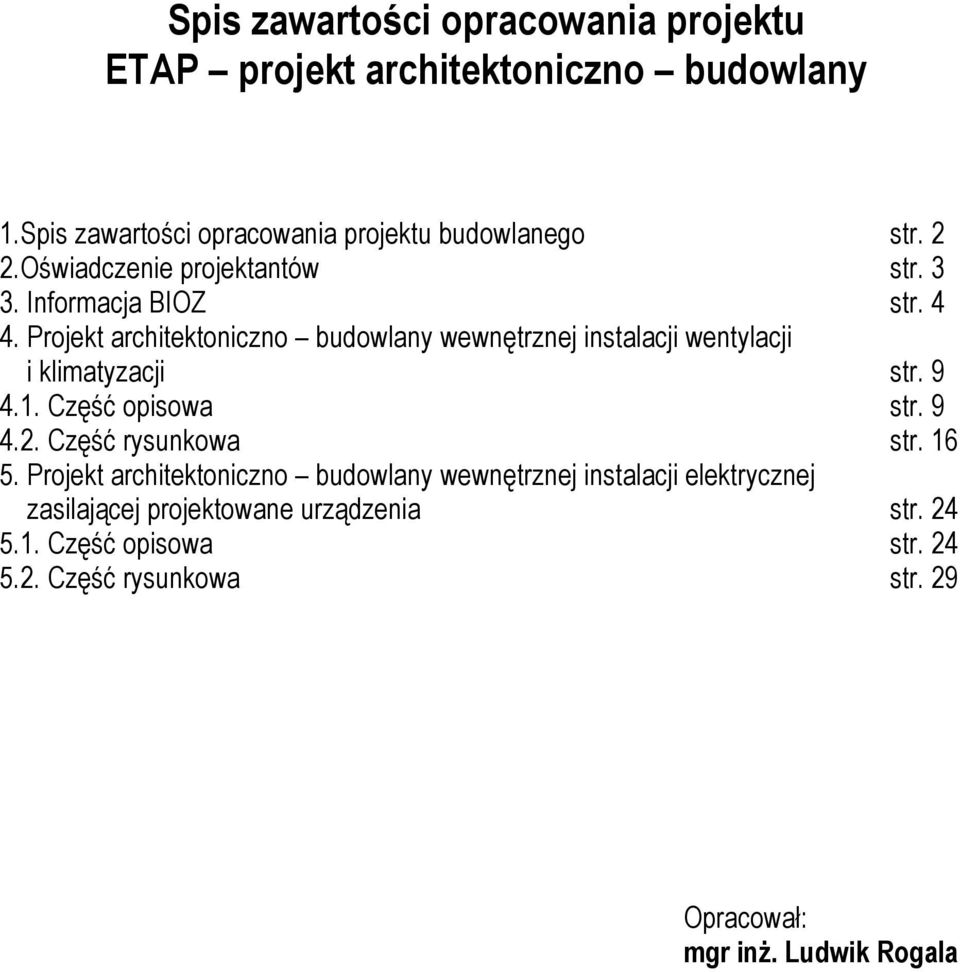

2 Spis zawartości opracowania projektu ETAP projekt architektoniczno budowlany 1.Spis zawartości opracowania projektu budowlanego str. 2 2.Oświadczenie projektantów str Informacja BIOZ str Projekt architektoniczno budowlany wewnętrznej instalacji wentylacji i klimatyzacji str Część opisowa str Część rysunkowa str Projekt architektoniczno budowlany wewnętrznej instalacji elektrycznej zasilającej projektowane urządzenia str Część opisowa str Część rysunkowa str. 29 Opracował: mgr inż. Ludwik Rogala

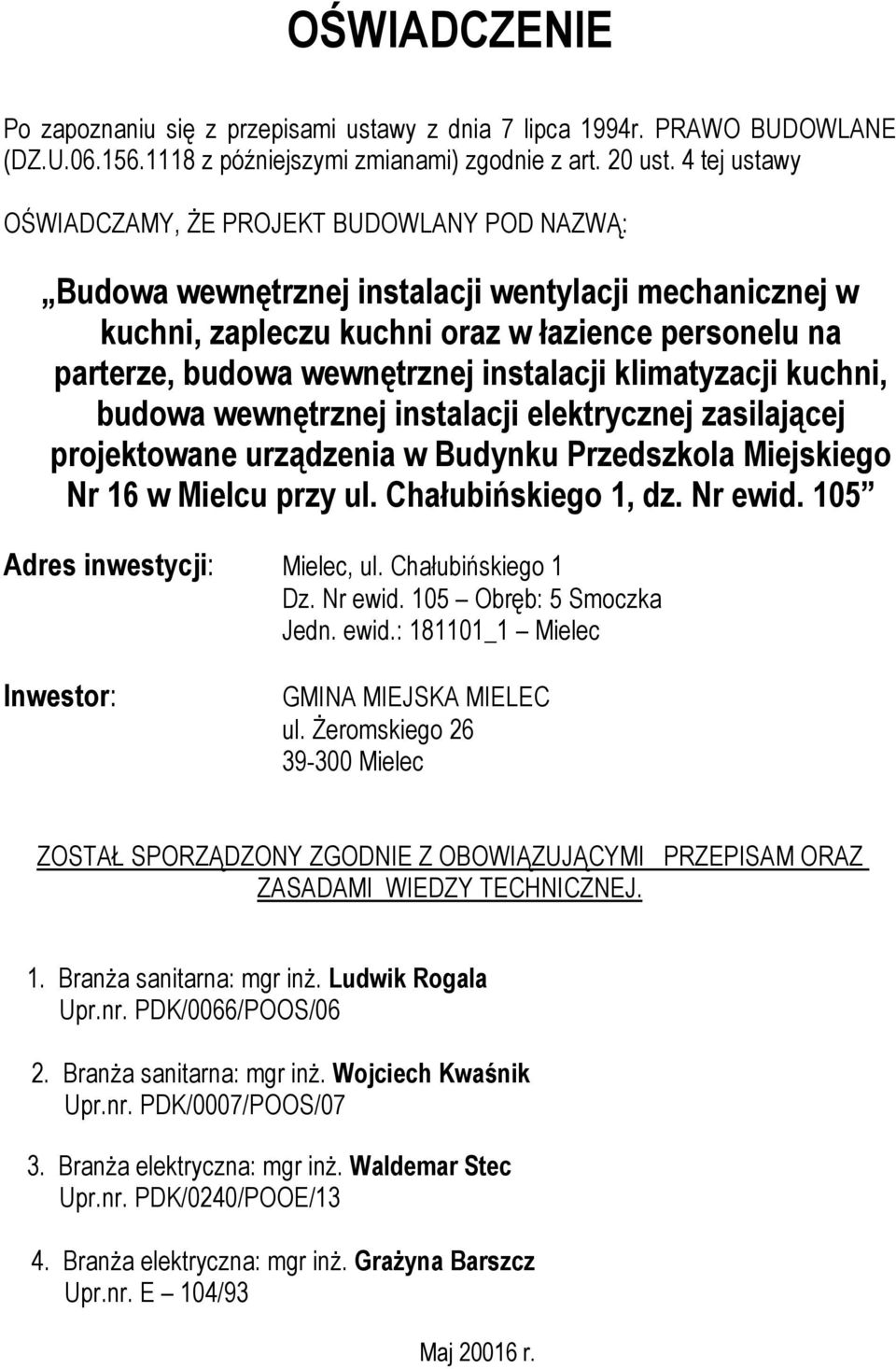

3 OŚWIADCZENIE Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994r. PRAWO BUDOWLANE (DZ.U z późniejszymi zmianami) zgodnie z art. 20 ust. 4 tej ustawy OŚWIADCZAMY, ŻE PROJEKT BUDOWLANY POD NAZWĄ: Budowa wewnętrznej instalacji wentylacji mechanicznej w kuchni, zapleczu kuchni oraz w łazience personelu na parterze, budowa wewnętrznej instalacji klimatyzacji kuchni, budowa wewnętrznej instalacji elektrycznej zasilającej projektowane urządzenia w Budynku Przedszkola Miejskiego Nr 16 w Mielcu przy ul. Chałubińskiego 1, dz. Nr ewid. 105 Adres inwestycji: Mielec, ul. Chałubińskiego 1 Dz. Nr ewid. 105 Obręb: 5 Smoczka Jedn. ewid.: _1 Mielec Inwestor: GMINA MIEJSKA MIELEC ul. Żeromskiego Mielec ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAM ORAZ ZASADAMI WIEDZY TECHNICZNEJ. 1. Branża sanitarna: mgr inż. Ludwik Rogala Upr.nr. PDK/0066/POOS/06 2. Branża sanitarna: mgr inż. Wojciech Kwaśnik Upr.nr. PDK/0007/POOS/07 3. Branża elektryczna: mgr inż. Waldemar Stec Upr.nr. PDK/0240/POOE/13 4. Branża elektryczna: mgr inż. Grażyna Barszcz Upr.nr. E 104/93 Maj r.

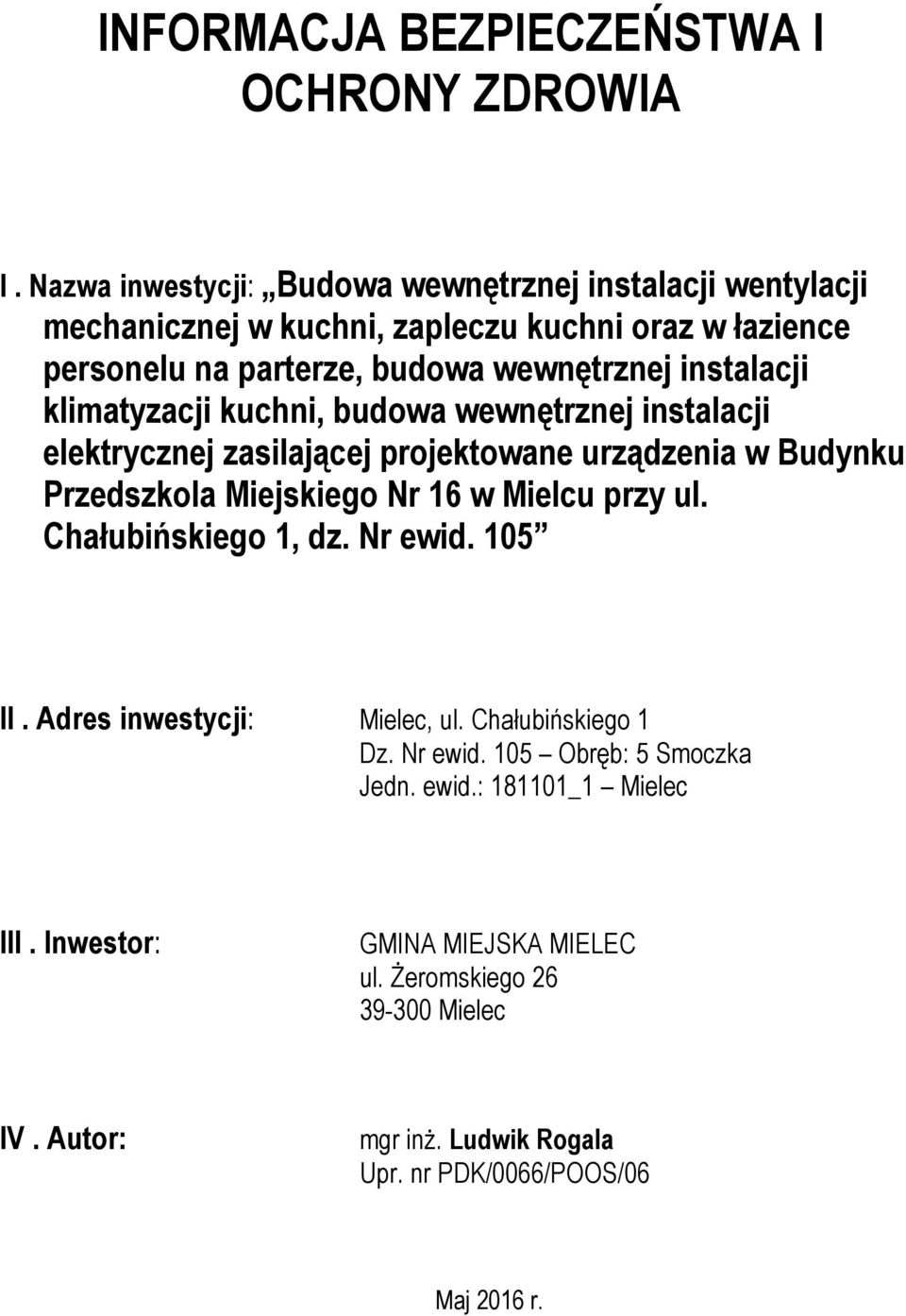

4 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA I. Nazwa inwestycji: Budowa wewnętrznej instalacji wentylacji mechanicznej w kuchni, zapleczu kuchni oraz w łazience personelu na parterze, budowa wewnętrznej instalacji klimatyzacji kuchni, budowa wewnętrznej instalacji elektrycznej zasilającej projektowane urządzenia w Budynku Przedszkola Miejskiego Nr 16 w Mielcu przy ul. Chałubińskiego 1, dz. Nr ewid. 105 II. Adres inwestycji: Mielec, ul. Chałubińskiego 1 Dz. Nr ewid. 105 Obręb: 5 Smoczka Jedn. ewid.: _1 Mielec III. Inwestor: GMINA MIEJSKA MIELEC ul. Żeromskiego Mielec IV. Autor: mgr inż. Ludwik Rogala Upr. nr PDK/0066/POOS/06 Maj 2016 r.

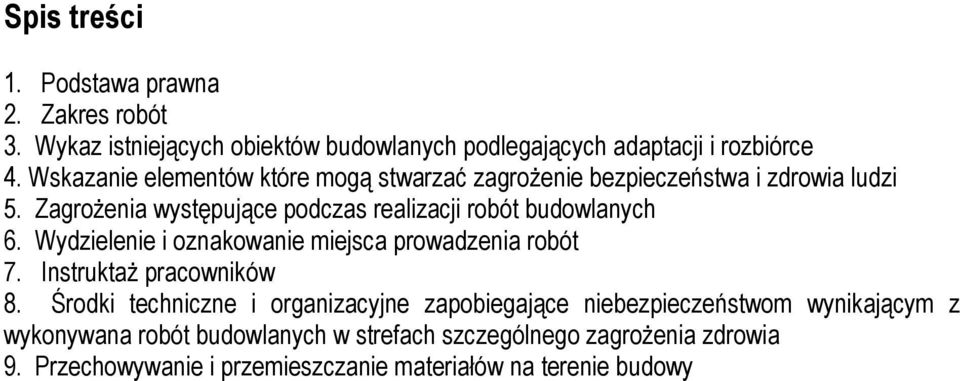

5 Spis treści 1. Podstawa prawna 2. Zakres robót 3. Wykaz istniejących obiektów budowlanych podlegających adaptacji i rozbiórce 4. Wskazanie elementów które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 5. Zagrożenia występujące podczas realizacji robót budowlanych 6. Wydzielenie i oznakowanie miejsca prowadzenia robót 7. Instruktaż pracowników 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywana robót budowlanych w strefach szczególnego zagrożenia zdrowia 9. Przechowywanie i przemieszczanie materiałów na terenie budowy

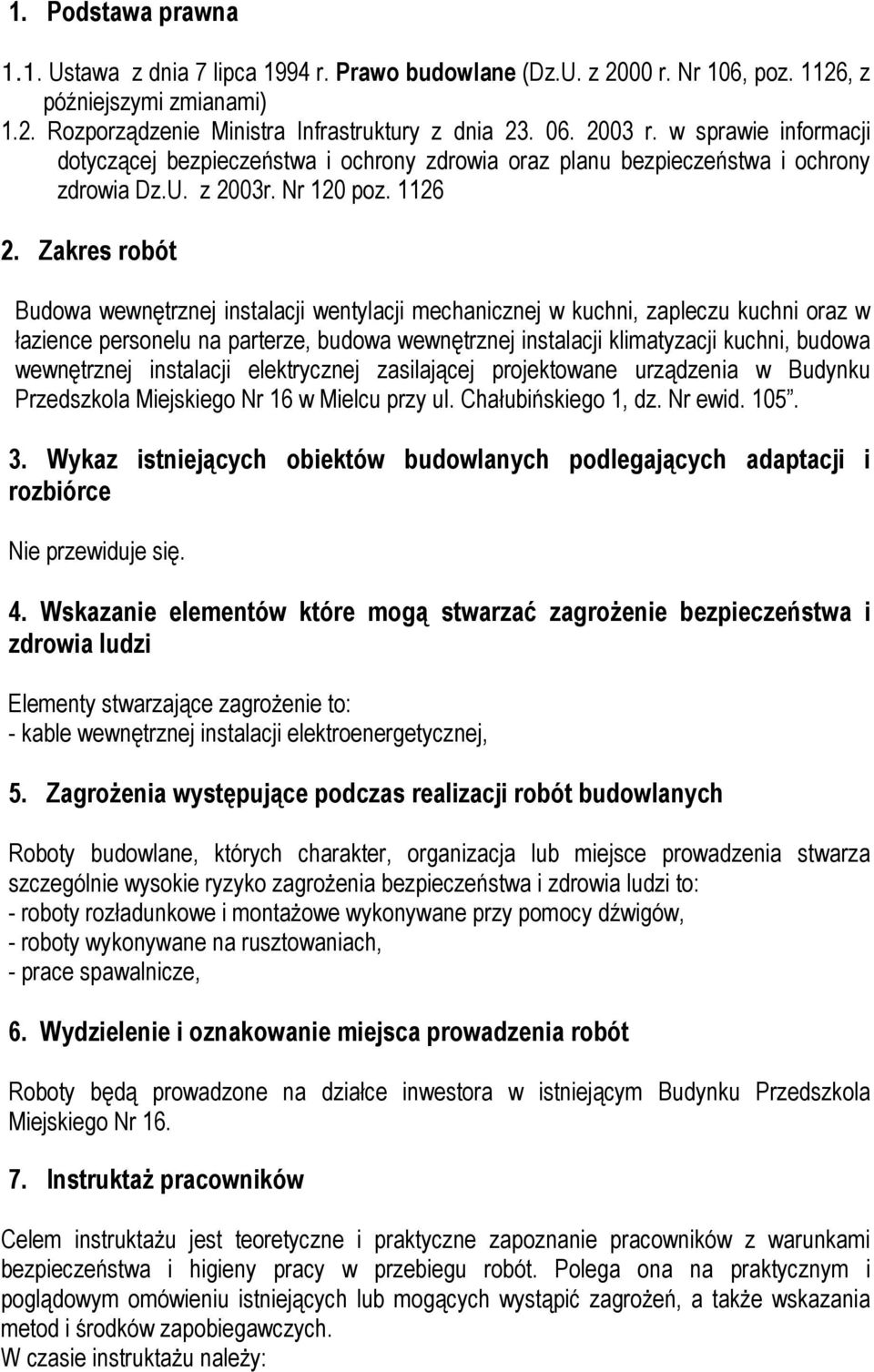

6 1. Podstawa prawna 1.1. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2000 r. Nr 106, poz. 1126, z późniejszymi zmianami) 1.2. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U. z 2003r. Nr 120 poz Zakres robót Budowa wewnętrznej instalacji wentylacji mechanicznej w kuchni, zapleczu kuchni oraz w łazience personelu na parterze, budowa wewnętrznej instalacji klimatyzacji kuchni, budowa wewnętrznej instalacji elektrycznej zasilającej projektowane urządzenia w Budynku Przedszkola Miejskiego Nr 16 w Mielcu przy ul. Chałubińskiego 1, dz. Nr ewid Wykaz istniejących obiektów budowlanych podlegających adaptacji i rozbiórce Nie przewiduje się. 4. Wskazanie elementów które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementy stwarzające zagrożenie to: - kable wewnętrznej instalacji elektroenergetycznej, 5. Zagrożenia występujące podczas realizacji robót budowlanych Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko zagrożenia bezpieczeństwa i zdrowia ludzi to: - roboty rozładunkowe i montażowe wykonywane przy pomocy dźwigów, - roboty wykonywane na rusztowaniach, - prace spawalnicze, 6. Wydzielenie i oznakowanie miejsca prowadzenia robót Roboty będą prowadzone na działce inwestora w istniejącym Budynku Przedszkola Miejskiego Nr Instruktaż pracowników Celem instruktażu jest teoretyczne i praktyczne zapoznanie pracowników z warunkami bezpieczeństwa i higieny pracy w przebiegu robót. Polega ona na praktycznym i poglądowym omówieniu istniejących lub mogących wystąpić zagrożeń, a także wskazania metod i środków zapobiegawczych. W czasie instruktażu należy:

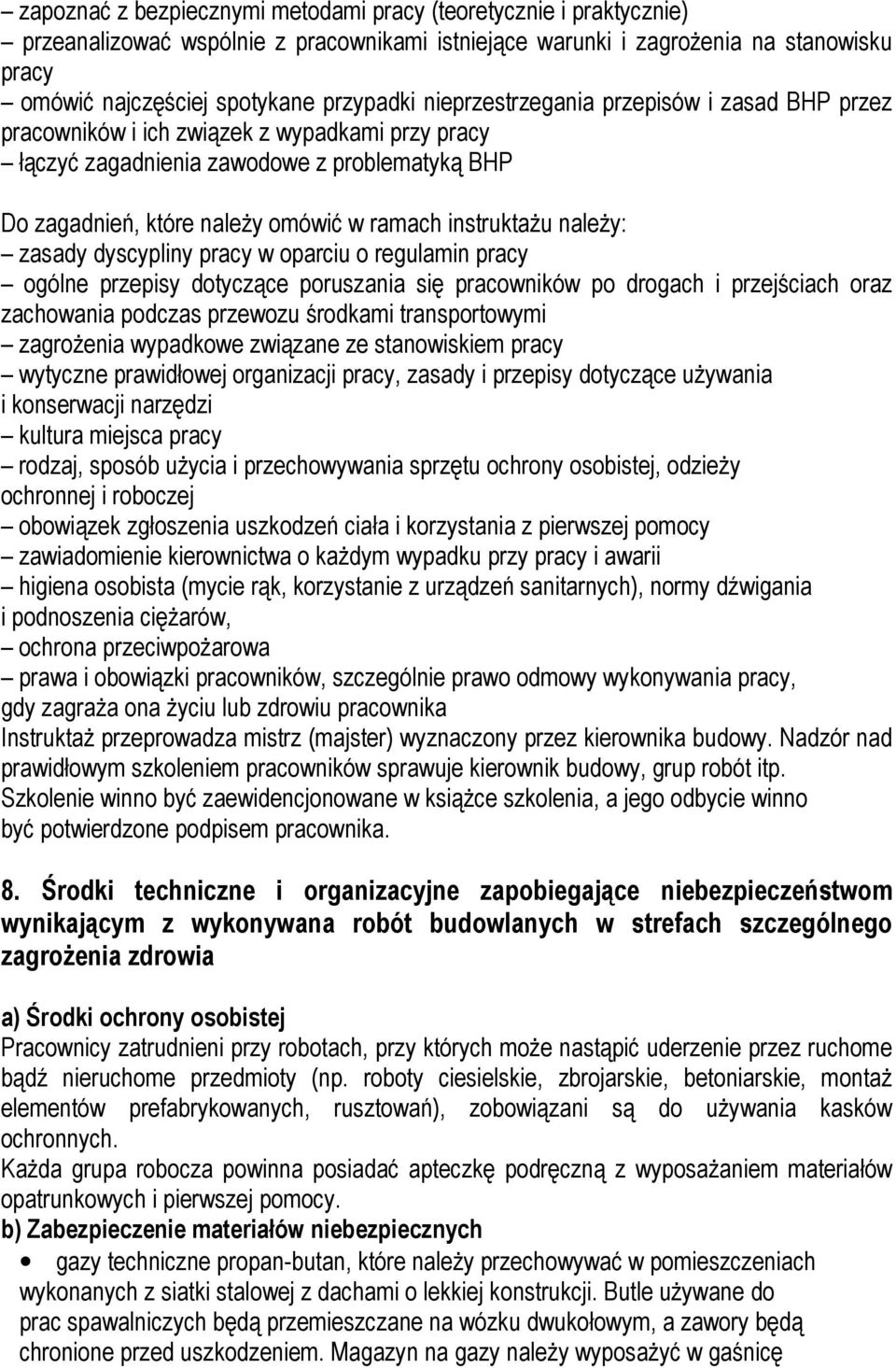

7 zapoznać z bezpiecznymi metodami pracy (teoretycznie i praktycznie) przeanalizować wspólnie z pracownikami istniejące warunki i zagrożenia na stanowisku pracy omówić najczęściej spotykane przypadki nieprzestrzegania przepisów i zasad BHP przez pracowników i ich związek z wypadkami przy pracy łączyć zagadnienia zawodowe z problematyką BHP Do zagadnień, które należy omówić w ramach instruktażu należy: zasady dyscypliny pracy w oparciu o regulamin pracy ogólne przepisy dotyczące poruszania się pracowników po drogach i przejściach oraz zachowania podczas przewozu środkami transportowymi zagrożenia wypadkowe związane ze stanowiskiem pracy wytyczne prawidłowej organizacji pracy, zasady i przepisy dotyczące używania i konserwacji narzędzi kultura miejsca pracy rodzaj, sposób użycia i przechowywania sprzętu ochrony osobistej, odzieży ochronnej i roboczej obowiązek zgłoszenia uszkodzeń ciała i korzystania z pierwszej pomocy zawiadomienie kierownictwa o każdym wypadku przy pracy i awarii higiena osobista (mycie rąk, korzystanie z urządzeń sanitarnych), normy dźwigania i podnoszenia ciężarów, ochrona przeciwpożarowa prawa i obowiązki pracowników, szczególnie prawo odmowy wykonywania pracy, gdy zagraża ona życiu lub zdrowiu pracownika Instruktaż przeprowadza mistrz (majster) wyznaczony przez kierownika budowy. Nadzór nad prawidłowym szkoleniem pracowników sprawuje kierownik budowy, grup robót itp. Szkolenie winno być zaewidencjonowane w książce szkolenia, a jego odbycie winno być potwierdzone podpisem pracownika. 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywana robót budowlanych w strefach szczególnego zagrożenia zdrowia a) Środki ochrony osobistej Pracownicy zatrudnieni przy robotach, przy których może nastąpić uderzenie przez ruchome bądź nieruchome przedmioty (np. roboty ciesielskie, zbrojarskie, betoniarskie, montaż elementów prefabrykowanych, rusztowań), zobowiązani są do używania kasków ochronnych. Każda grupa robocza powinna posiadać apteczkę podręczną z wyposażaniem materiałów opatrunkowych i pierwszej pomocy. b) Zabezpieczenie materiałów niebezpiecznych gazy techniczne propan-butan, które należy przechowywać w pomieszczeniach wykonanych z siatki stalowej z dachami o lekkiej konstrukcji. Butle używane do prac spawalniczych będą przemieszczane na wózku dwukołowym, a zawory będą chronione przed uszkodzeniem. Magazyn na gazy należy wyposażyć w gaśnicę

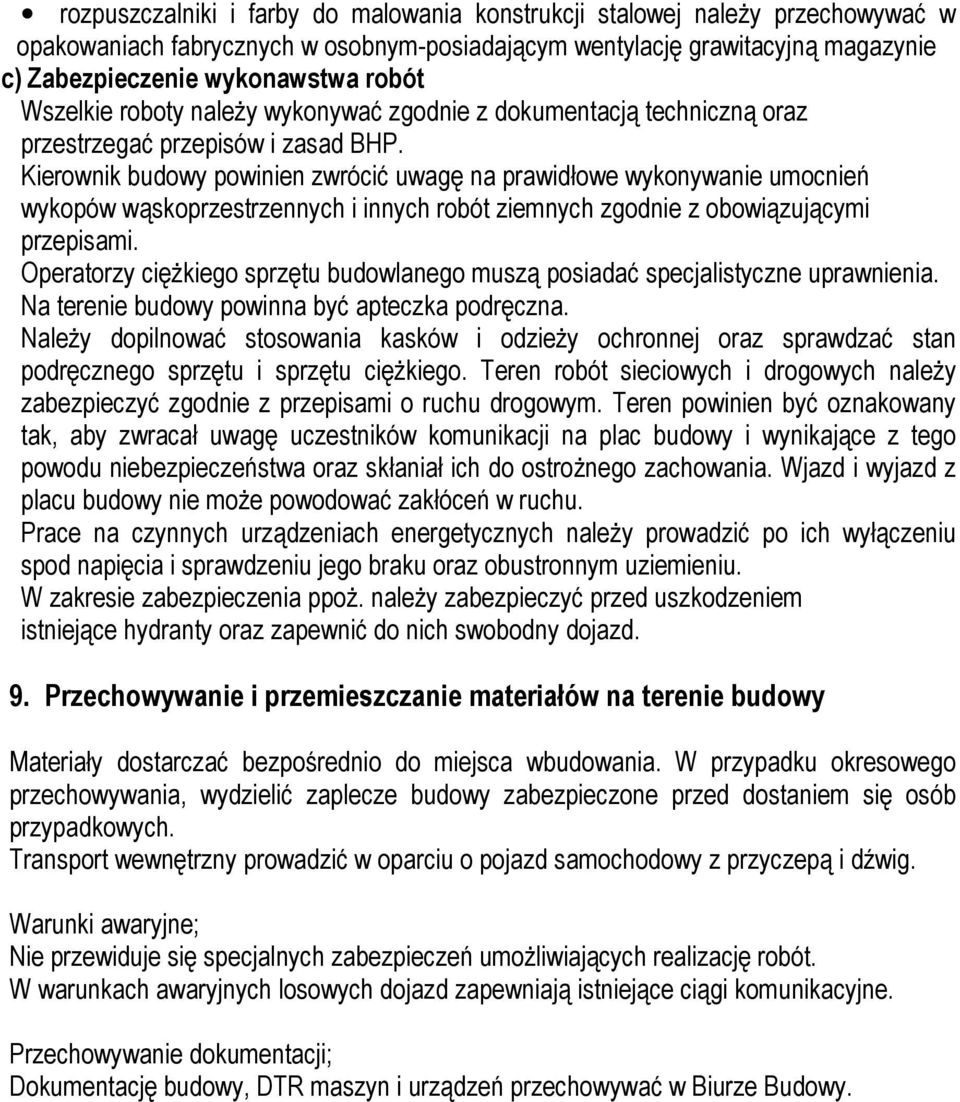

8 rozpuszczalniki i farby do malowania konstrukcji stalowej należy przechowywać w opakowaniach fabrycznych w osobnym-posiadającym wentylację grawitacyjną magazynie c) Zabezpieczenie wykonawstwa robót Wszelkie roboty należy wykonywać zgodnie z dokumentacją techniczną oraz przestrzegać przepisów i zasad BHP. Kierownik budowy powinien zwrócić uwagę na prawidłowe wykonywanie umocnień wykopów wąskoprzestrzennych i innych robót ziemnych zgodnie z obowiązującymi przepisami. Operatorzy ciężkiego sprzętu budowlanego muszą posiadać specjalistyczne uprawnienia. Na terenie budowy powinna być apteczka podręczna. Należy dopilnować stosowania kasków i odzieży ochronnej oraz sprawdzać stan podręcznego sprzętu i sprzętu ciężkiego. Teren robót sieciowych i drogowych należy zabezpieczyć zgodnie z przepisami o ruchu drogowym. Teren powinien być oznakowany tak, aby zwracał uwagę uczestników komunikacji na plac budowy i wynikające z tego powodu niebezpieczeństwa oraz skłaniał ich do ostrożnego zachowania. Wjazd i wyjazd z placu budowy nie może powodować zakłóceń w ruchu. Prace na czynnych urządzeniach energetycznych należy prowadzić po ich wyłączeniu spod napięcia i sprawdzeniu jego braku oraz obustronnym uziemieniu. W zakresie zabezpieczenia ppoż. należy zabezpieczyć przed uszkodzeniem istniejące hydranty oraz zapewnić do nich swobodny dojazd. 9. Przechowywanie i przemieszczanie materiałów na terenie budowy Materiały dostarczać bezpośrednio do miejsca wbudowania. W przypadku okresowego przechowywania, wydzielić zaplecze budowy zabezpieczone przed dostaniem się osób przypadkowych. Transport wewnętrzny prowadzić w oparciu o pojazd samochodowy z przyczepą i dźwig. Warunki awaryjne; Nie przewiduje się specjalnych zabezpieczeń umożliwiających realizację robót. W warunkach awaryjnych losowych dojazd zapewniają istniejące ciągi komunikacyjne. Przechowywanie dokumentacji; Dokumentację budowy, DTR maszyn i urządzeń przechowywać w Biurze Budowy.

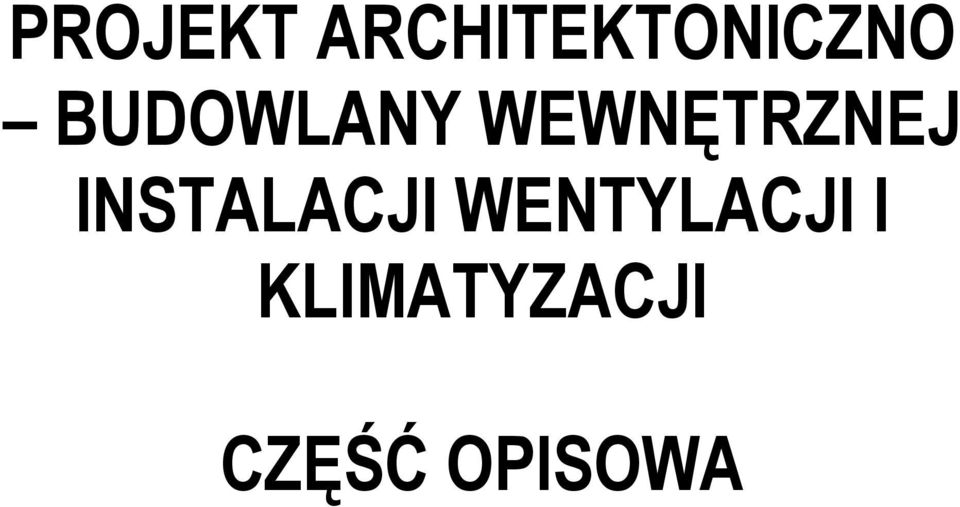

9 PROJEKT ARCHITEKTONICZNO BUDOWLANY WEWNĘTRZNEJ INSTALACJI WENTYLACJI I KLIMATYZACJI CZĘŚĆ OPISOWA

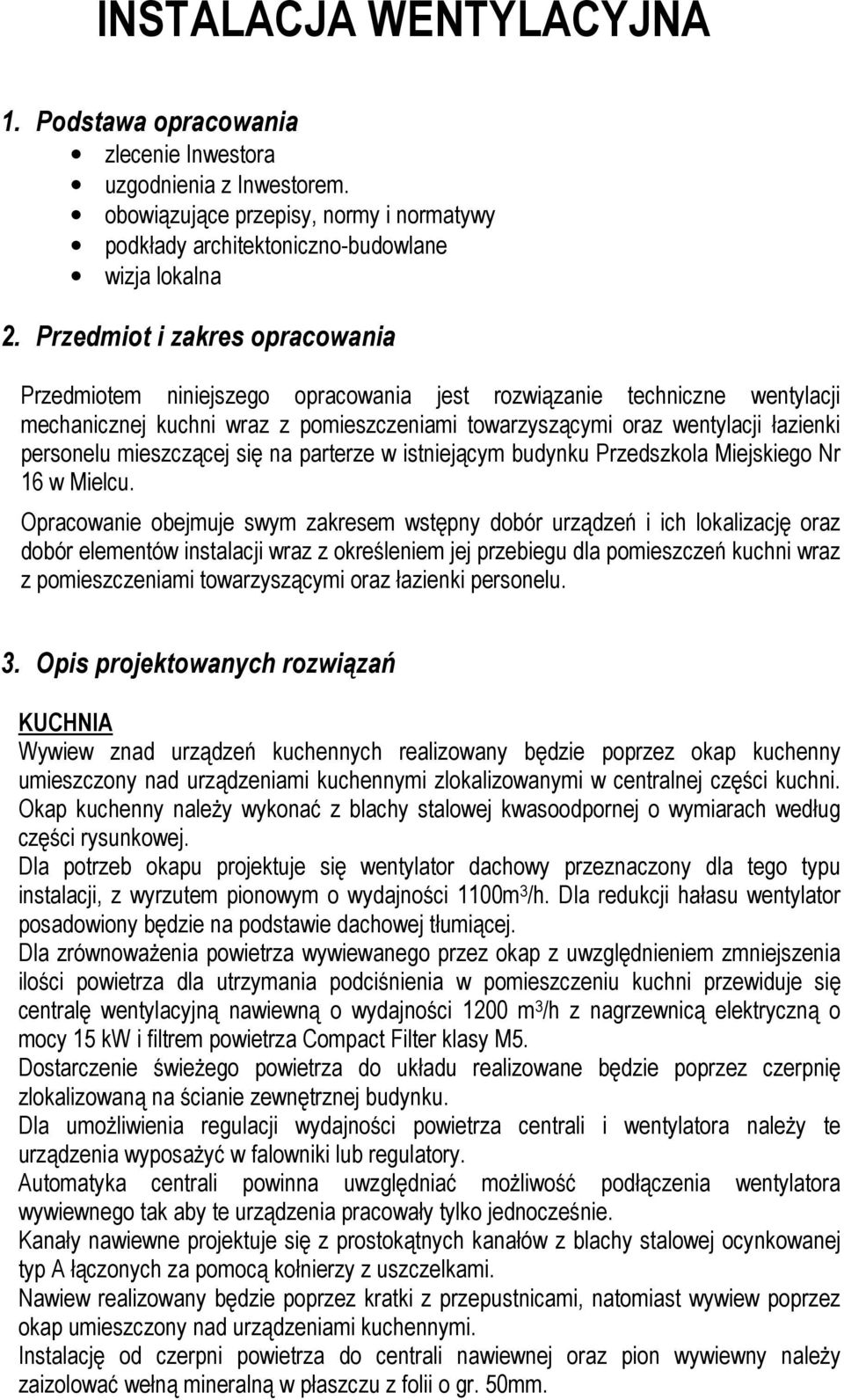

10 INSTALACJA WENTYLACYJNA 1. Podstawa opracowania zlecenie Inwestora uzgodnienia z Inwestorem. obowiązujące przepisy, normy i normatywy podkłady architektoniczno-budowlane wizja lokalna 2. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest rozwiązanie techniczne wentylacji mechanicznej kuchni wraz z pomieszczeniami towarzyszącymi oraz wentylacji łazienki personelu mieszczącej się na parterze w istniejącym budynku Przedszkola Miejskiego Nr 16 w Mielcu. Opracowanie obejmuje swym zakresem wstępny dobór urządzeń i ich lokalizację oraz dobór elementów instalacji wraz z określeniem jej przebiegu dla pomieszczeń kuchni wraz z pomieszczeniami towarzyszącymi oraz łazienki personelu. 3. Opis projektowanych rozwiązań KUCHNIA Wywiew znad urządzeń kuchennych realizowany będzie poprzez okap kuchenny umieszczony nad urządzeniami kuchennymi zlokalizowanymi w centralnej części kuchni. Okap kuchenny należy wykonać z blachy stalowej kwasoodpornej o wymiarach według części rysunkowej. Dla potrzeb okapu projektuje się wentylator dachowy przeznaczony dla tego typu instalacji, z wyrzutem pionowym o wydajności 1100m 3 /h. Dla redukcji hałasu wentylator posadowiony będzie na podstawie dachowej tłumiącej. Dla zrównoważenia powietrza wywiewanego przez okap z uwzględnieniem zmniejszenia ilości powietrza dla utrzymania podciśnienia w pomieszczeniu kuchni przewiduje się centralę wentylacyjną nawiewną o wydajności 1200 m 3 /h z nagrzewnicą elektryczną o mocy 15 kw i filtrem powietrza Compact Filter klasy M5. Dostarczenie świeżego powietrza do układu realizowane będzie poprzez czerpnię zlokalizowaną na ścianie zewnętrznej budynku. Dla umożliwienia regulacji wydajności powietrza centrali i wentylatora należy te urządzenia wyposażyć w falowniki lub regulatory. Automatyka centrali powinna uwzględniać możliwość podłączenia wentylatora wywiewnego tak aby te urządzenia pracowały tylko jednocześnie. Kanały nawiewne projektuje się z prostokątnych kanałów z blachy stalowej ocynkowanej typ A łączonych za pomocą kołnierzy z uszczelkami. Nawiew realizowany będzie poprzez kratki z przepustnicami, natomiast wywiew poprzez okap umieszczony nad urządzeniami kuchennymi. Instalację od czerpni powietrza do centrali nawiewnej oraz pion wywiewny należy zaizolować wełną mineralną w płaszczu z folii o gr. 50mm.

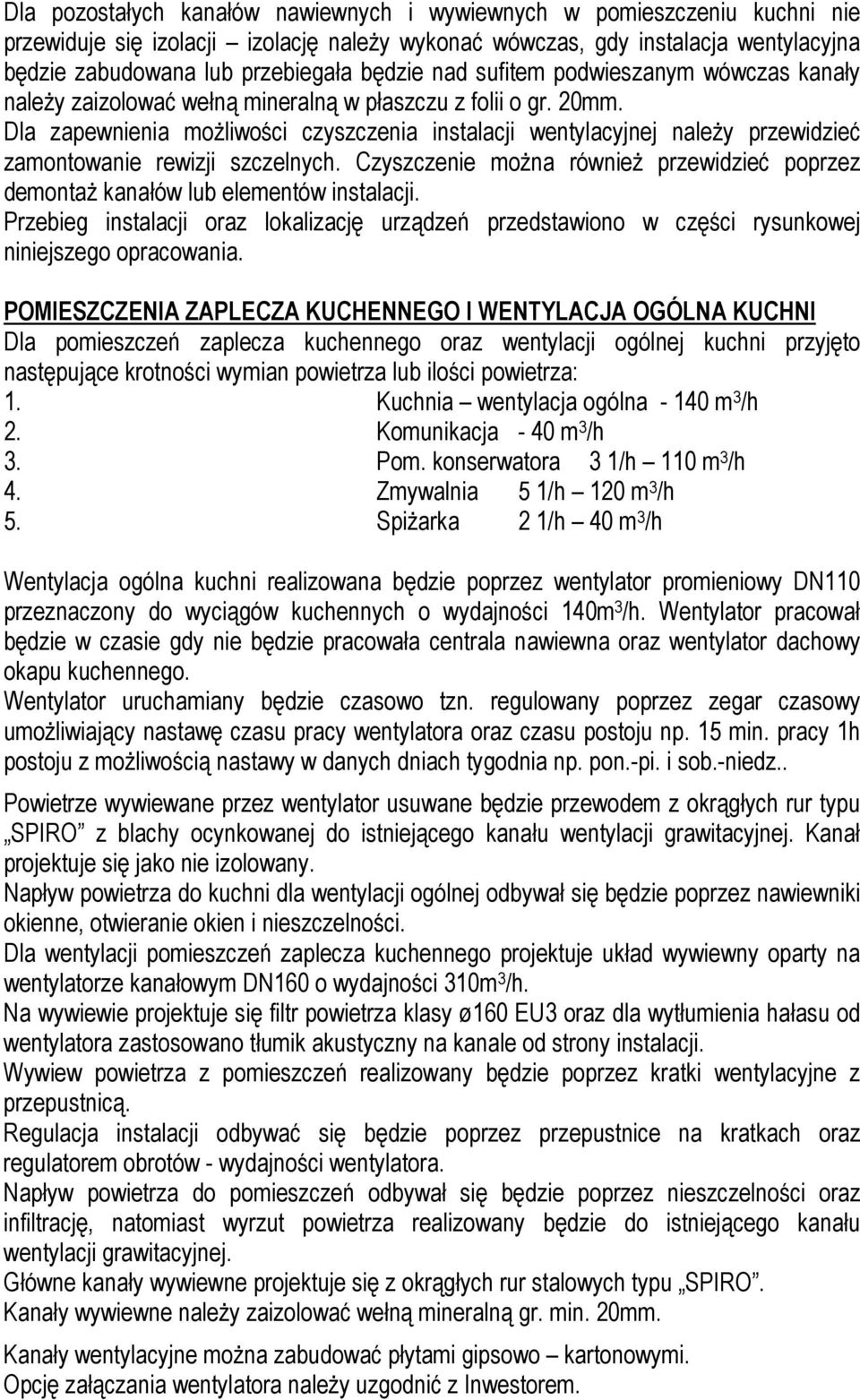

11 Dla pozostałych kanałów nawiewnych i wywiewnych w pomieszczeniu kuchni nie przewiduje się izolacji izolację należy wykonać wówczas, gdy instalacja wentylacyjna będzie zabudowana lub przebiegała będzie nad sufitem podwieszanym wówczas kanały należy zaizolować wełną mineralną w płaszczu z folii o gr. 20mm. Dla zapewnienia możliwości czyszczenia instalacji wentylacyjnej należy przewidzieć zamontowanie rewizji szczelnych. Czyszczenie można również przewidzieć poprzez demontaż kanałów lub elementów instalacji. Przebieg instalacji oraz lokalizację urządzeń przedstawiono w części rysunkowej niniejszego opracowania. POMIESZCZENIA ZAPLECZA KUCHENNEGO I WENTYLACJA OGÓLNA KUCHNI Dla pomieszczeń zaplecza kuchennego oraz wentylacji ogólnej kuchni przyjęto następujące krotności wymian powietrza lub ilości powietrza: 1. Kuchnia wentylacja ogólna m 3 /h 2. Komunikacja - 40 m 3 /h 3. Pom. konserwatora 3 1/h 110 m 3 /h 4. Zmywalnia 5 1/h 120 m 3 /h 5. Spiżarka 2 1/h 40 m 3 /h Wentylacja ogólna kuchni realizowana będzie poprzez wentylator promieniowy DN110 przeznaczony do wyciągów kuchennych o wydajności 140m 3 /h. Wentylator pracował będzie w czasie gdy nie będzie pracowała centrala nawiewna oraz wentylator dachowy okapu kuchennego. Wentylator uruchamiany będzie czasowo tzn. regulowany poprzez zegar czasowy umożliwiający nastawę czasu pracy wentylatora oraz czasu postoju np. 15 min. pracy 1h postoju z możliwością nastawy w danych dniach tygodnia np. pon.-pi. i sob.-niedz.. Powietrze wywiewane przez wentylator usuwane będzie przewodem z okrągłych rur typu SPIRO z blachy ocynkowanej do istniejącego kanału wentylacji grawitacyjnej. Kanał projektuje się jako nie izolowany. Napływ powietrza do kuchni dla wentylacji ogólnej odbywał się będzie poprzez nawiewniki okienne, otwieranie okien i nieszczelności. Dla wentylacji pomieszczeń zaplecza kuchennego projektuje układ wywiewny oparty na wentylatorze kanałowym DN160 o wydajności 310m 3 /h. Na wywiewie projektuje się filtr powietrza klasy ø160 EU3 oraz dla wytłumienia hałasu od wentylatora zastosowano tłumik akustyczny na kanale od strony instalacji. Wywiew powietrza z pomieszczeń realizowany będzie poprzez kratki wentylacyjne z przepustnicą. Regulacja instalacji odbywać się będzie poprzez przepustnice na kratkach oraz regulatorem obrotów - wydajności wentylatora. Napływ powietrza do pomieszczeń odbywał się będzie poprzez nieszczelności oraz infiltrację, natomiast wyrzut powietrza realizowany będzie do istniejącego kanału wentylacji grawitacyjnej. Główne kanały wywiewne projektuje się z okrągłych rur stalowych typu SPIRO. Kanały wywiewne należy zaizolować wełną mineralną gr. min. 20mm. Kanały wentylacyjne można zabudować płytami gipsowo kartonowymi. Opcję załączania wentylatora należy uzgodnić z Inwestorem.

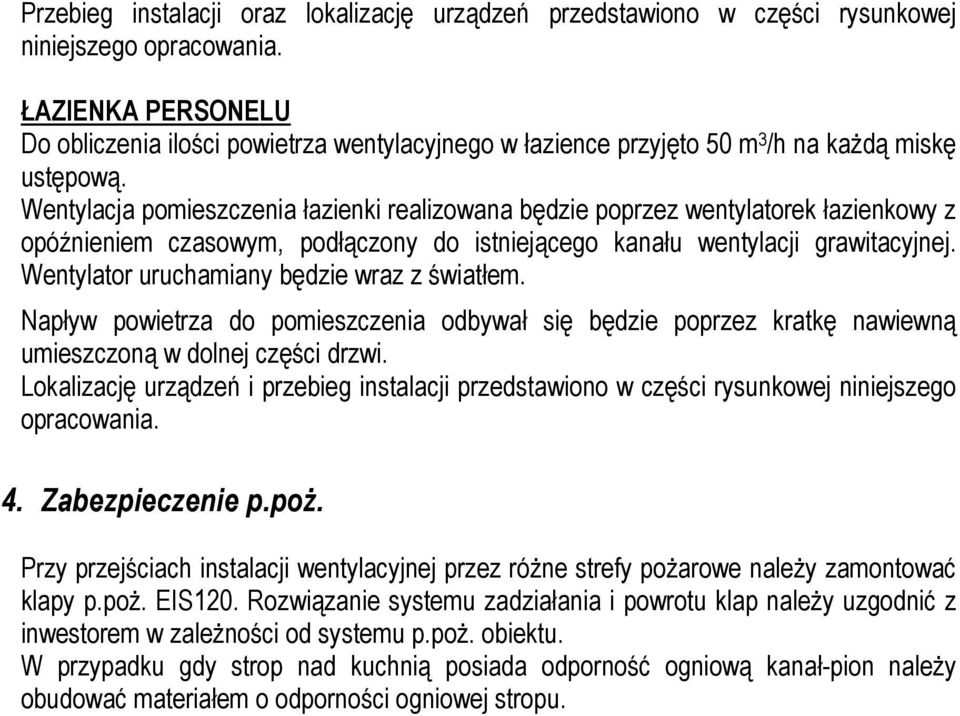

12 Przebieg instalacji oraz lokalizację urządzeń przedstawiono w części rysunkowej niniejszego opracowania. ŁAZIENKA PERSONELU Do obliczenia ilości powietrza wentylacyjnego w łazience przyjęto 50 m 3 /h na każdą miskę ustępową. Wentylacja pomieszczenia łazienki realizowana będzie poprzez wentylatorek łazienkowy z opóźnieniem czasowym, podłączony do istniejącego kanału wentylacji grawitacyjnej. Wentylator uruchamiany będzie wraz z światłem. Napływ powietrza do pomieszczenia odbywał się będzie poprzez kratkę nawiewną umieszczoną w dolnej części drzwi. Lokalizację urządzeń i przebieg instalacji przedstawiono w części rysunkowej niniejszego opracowania. 4. Zabezpieczenie p.poż. Przy przejściach instalacji wentylacyjnej przez różne strefy pożarowe należy zamontować klapy p.poż. EIS120. Rozwiązanie systemu zadziałania i powrotu klap należy uzgodnić z inwestorem w zależności od systemu p.poż. obiektu. W przypadku gdy strop nad kuchnią posiada odporność ogniową kanał-pion należy obudować materiałem o odporności ogniowej stropu.

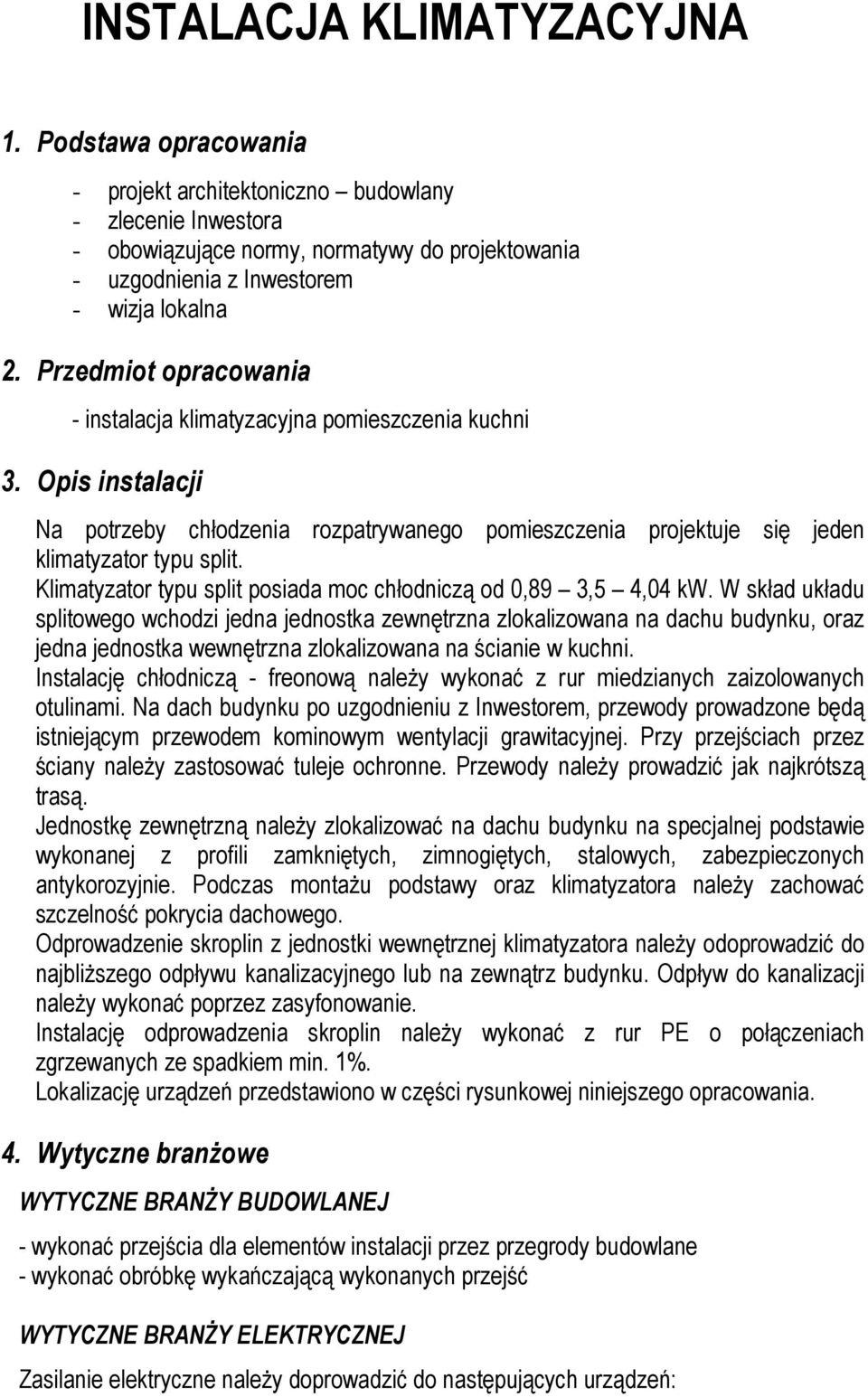

13 INSTALACJA KLIMATYZACYJNA 1. Podstawa opracowania - projekt architektoniczno budowlany - zlecenie Inwestora - obowiązujące normy, normatywy do projektowania - uzgodnienia z Inwestorem - wizja lokalna 2. Przedmiot opracowania - instalacja klimatyzacyjna pomieszczenia kuchni 3. Opis instalacji Na potrzeby chłodzenia rozpatrywanego pomieszczenia projektuje się jeden klimatyzator typu split. Klimatyzator typu split posiada moc chłodniczą od 0,89 3,5 4,04 kw. W skład układu splitowego wchodzi jedna jednostka zewnętrzna zlokalizowana na dachu budynku, oraz jedna jednostka wewnętrzna zlokalizowana na ścianie w kuchni. Instalację chłodniczą - freonową należy wykonać z rur miedzianych zaizolowanych otulinami. Na dach budynku po uzgodnieniu z Inwestorem, przewody prowadzone będą istniejącym przewodem kominowym wentylacji grawitacyjnej. Przy przejściach przez ściany należy zastosować tuleje ochronne. Przewody należy prowadzić jak najkrótszą trasą. Jednostkę zewnętrzną należy zlokalizować na dachu budynku na specjalnej podstawie wykonanej z profili zamkniętych, zimnogiętych, stalowych, zabezpieczonych antykorozyjnie. Podczas montażu podstawy oraz klimatyzatora należy zachować szczelność pokrycia dachowego. Odprowadzenie skroplin z jednostki wewnętrznej klimatyzatora należy odoprowadzić do najbliższego odpływu kanalizacyjnego lub na zewnątrz budynku. Odpływ do kanalizacji należy wykonać poprzez zasyfonowanie. Instalację odprowadzenia skroplin należy wykonać z rur PE o połączeniach zgrzewanych ze spadkiem min. 1%. Lokalizację urządzeń przedstawiono w części rysunkowej niniejszego opracowania. 4. Wytyczne branżowe WYTYCZNE BRANŻY BUDOWLANEJ - wykonać przejścia dla elementów instalacji przez przegrody budowlane - wykonać obróbkę wykańczającą wykonanych przejść WYTYCZNE BRANŻY ELEKTRYCZNEJ Zasilanie elektryczne należy doprowadzić do następujących urządzeń:

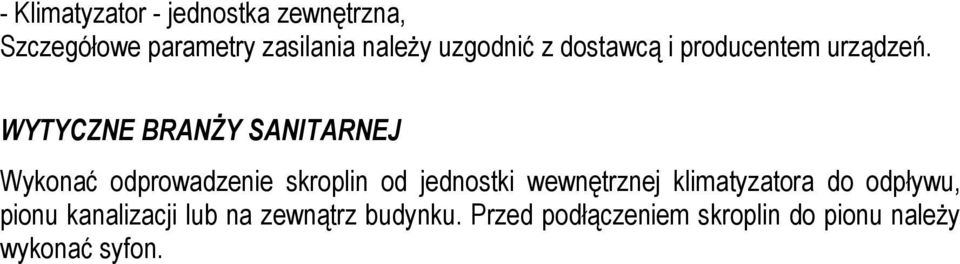

14 - Klimatyzator - jednostka zewnętrzna, Szczegółowe parametry zasilania należy uzgodnić z dostawcą i producentem urządzeń. WYTYCZNE BRANŻY SANITARNEJ Wykonać odprowadzenie skroplin od jednostki wewnętrznej klimatyzatora do odpływu, pionu kanalizacji lub na zewnątrz budynku. Przed podłączeniem skroplin do pionu należy wykonać syfon.

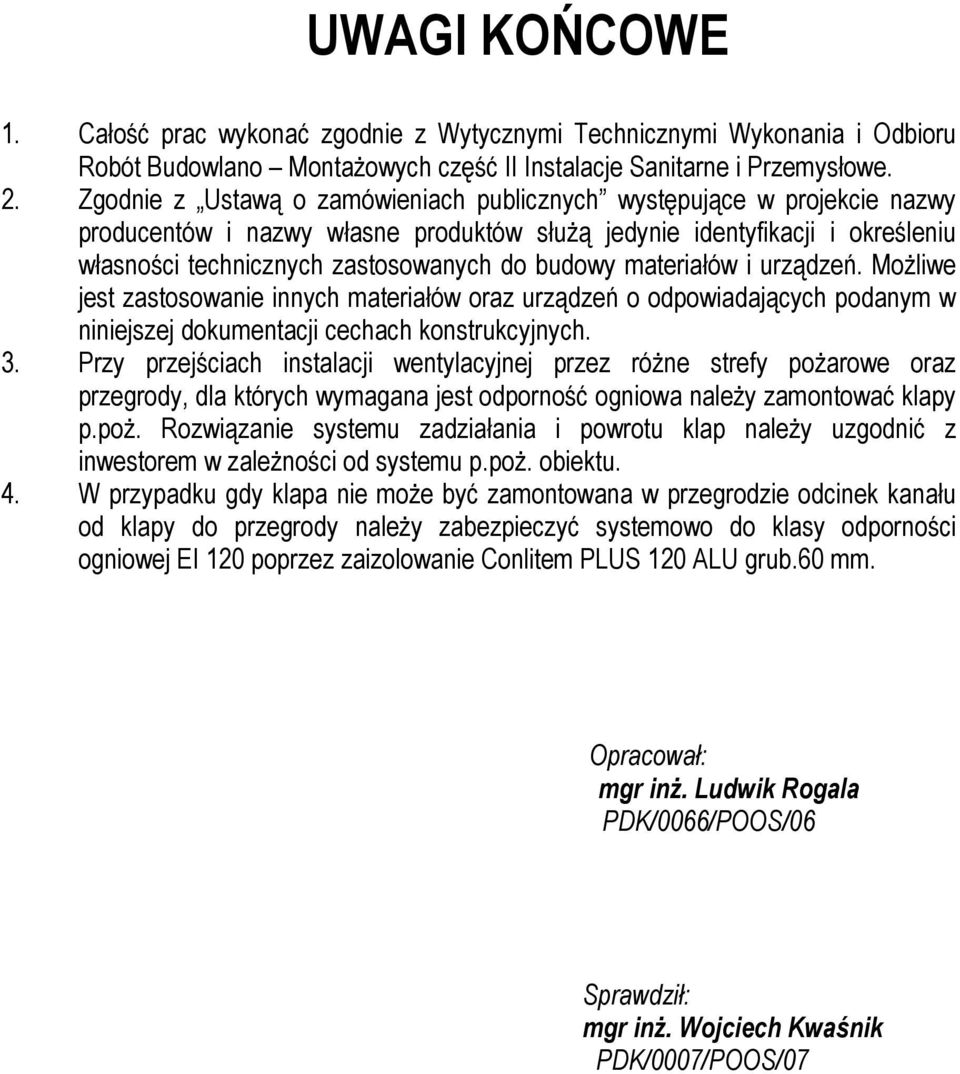

15 UWAGI KOŃCOWE 1. Całość prac wykonać zgodnie z Wytycznymi Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych część II Instalacje Sanitarne i Przemysłowe. 2. Zgodnie z Ustawą o zamówieniach publicznych występujące w projekcie nazwy producentów i nazwy własne produktów służą jedynie identyfikacji i określeniu własności technicznych zastosowanych do budowy materiałów i urządzeń. Możliwe jest zastosowanie innych materiałów oraz urządzeń o odpowiadających podanym w niniejszej dokumentacji cechach konstrukcyjnych. 3. Przy przejściach instalacji wentylacyjnej przez różne strefy pożarowe oraz przegrody, dla których wymagana jest odporność ogniowa należy zamontować klapy p.poż. Rozwiązanie systemu zadziałania i powrotu klap należy uzgodnić z inwestorem w zależności od systemu p.poż. obiektu. 4. W przypadku gdy klapa nie może być zamontowana w przegrodzie odcinek kanału od klapy do przegrody należy zabezpieczyć systemowo do klasy odporności ogniowej EI 120 poprzez zaizolowanie Conlitem PLUS 120 ALU grub.60 mm. Opracował: mgr inż. Ludwik Rogala PDK/0066/POOS/06 Sprawdził: mgr inż. Wojciech Kwaśnik PDK/0007/POOS/07

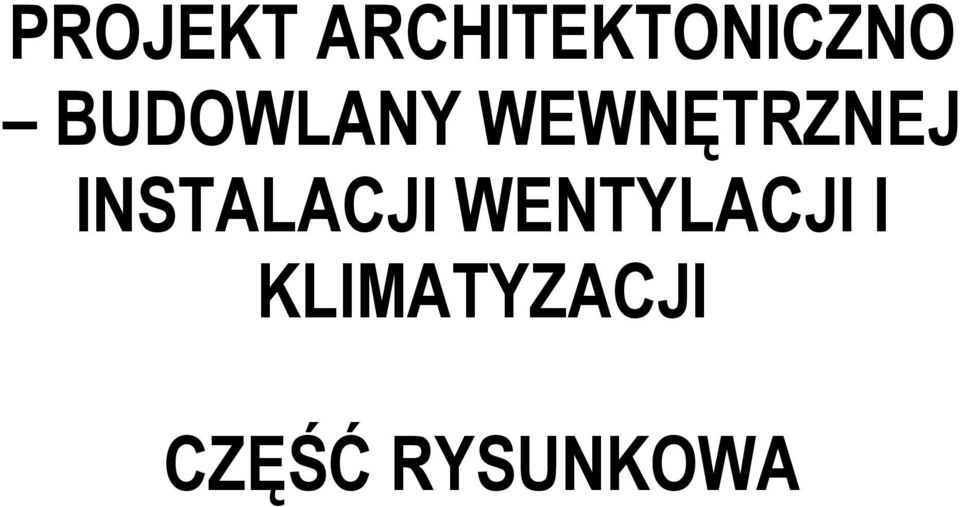

16 PROJEKT ARCHITEKTONICZNO BUDOWLANY WEWNĘTRZNEJ INSTALACJI WENTYLACJI I KLIMATYZACJI CZĘŚĆ RYSUNKOWA

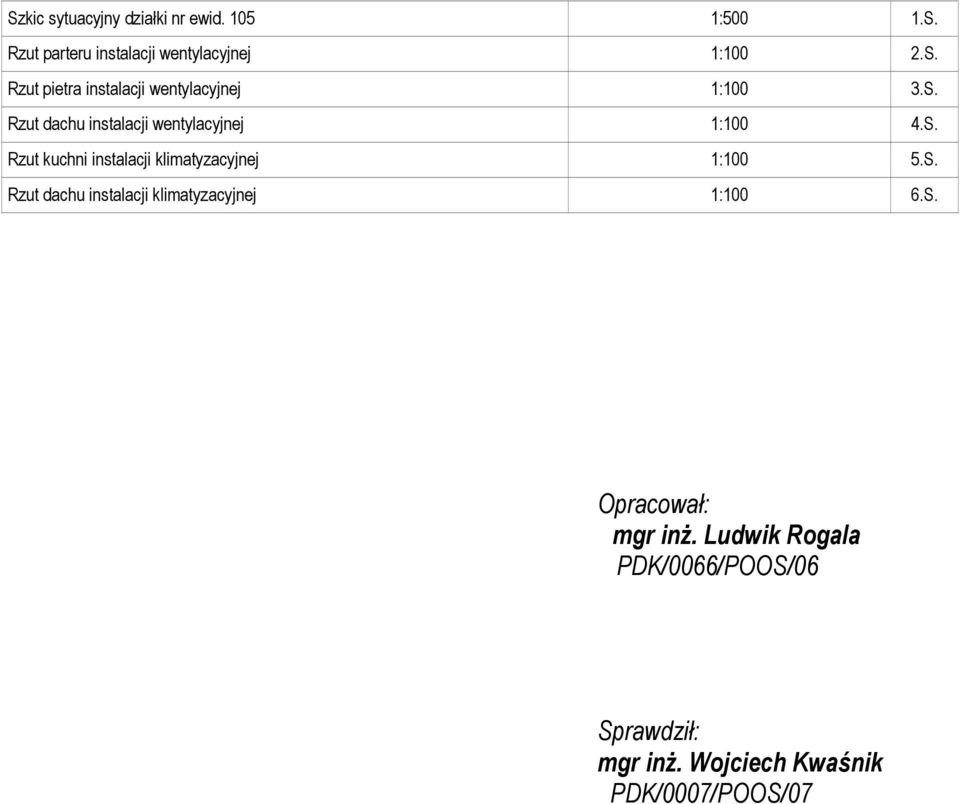

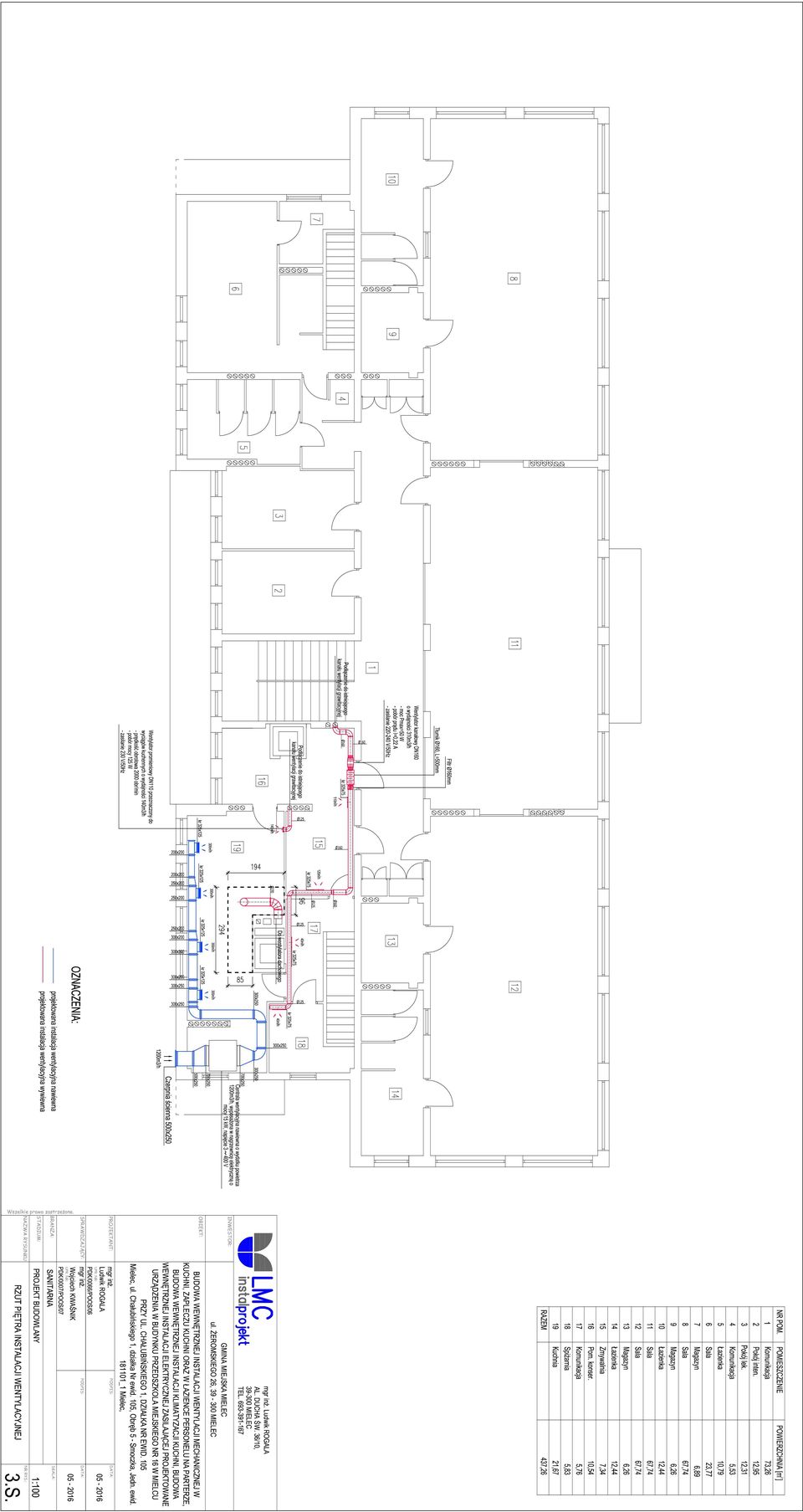

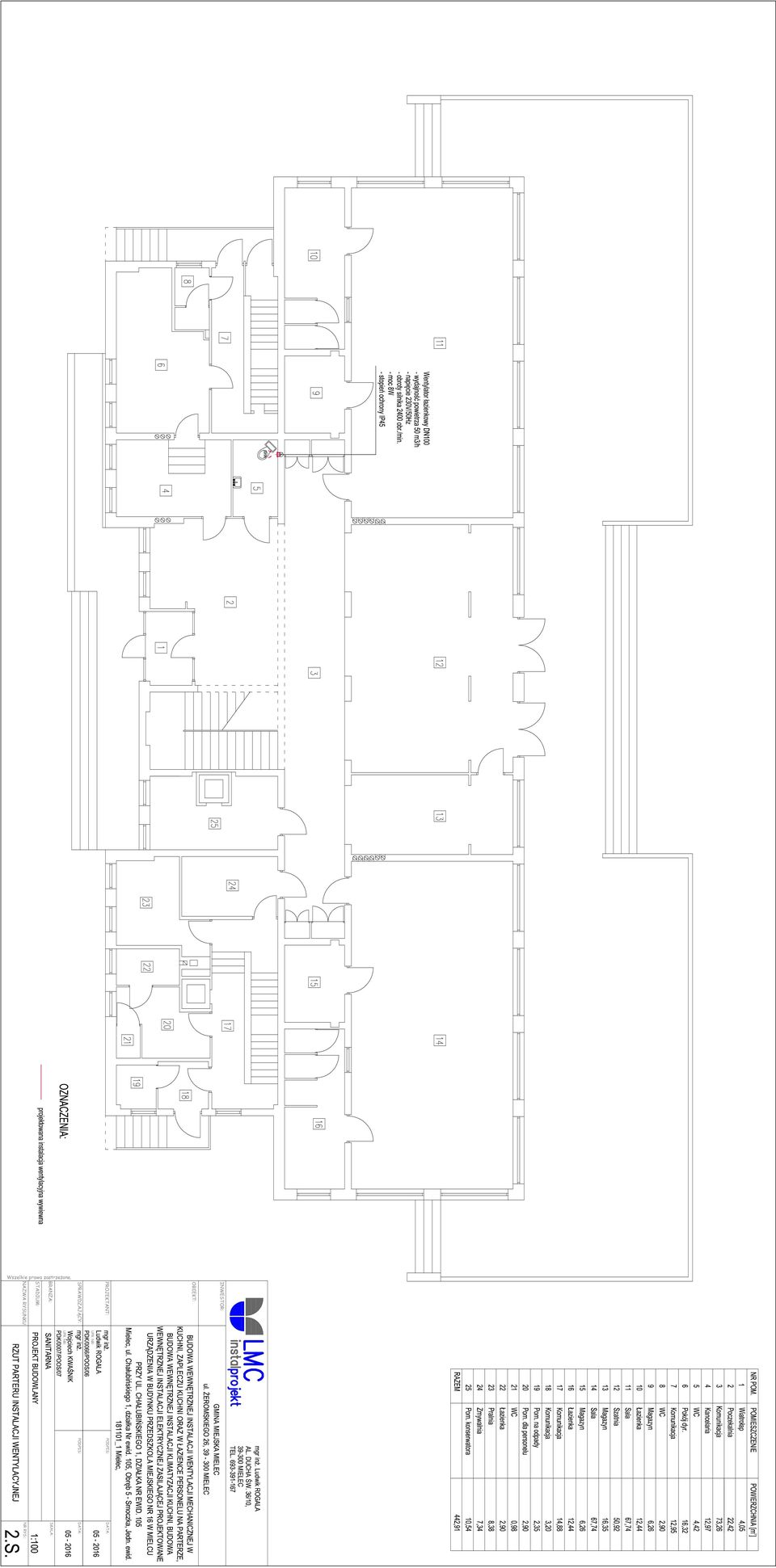

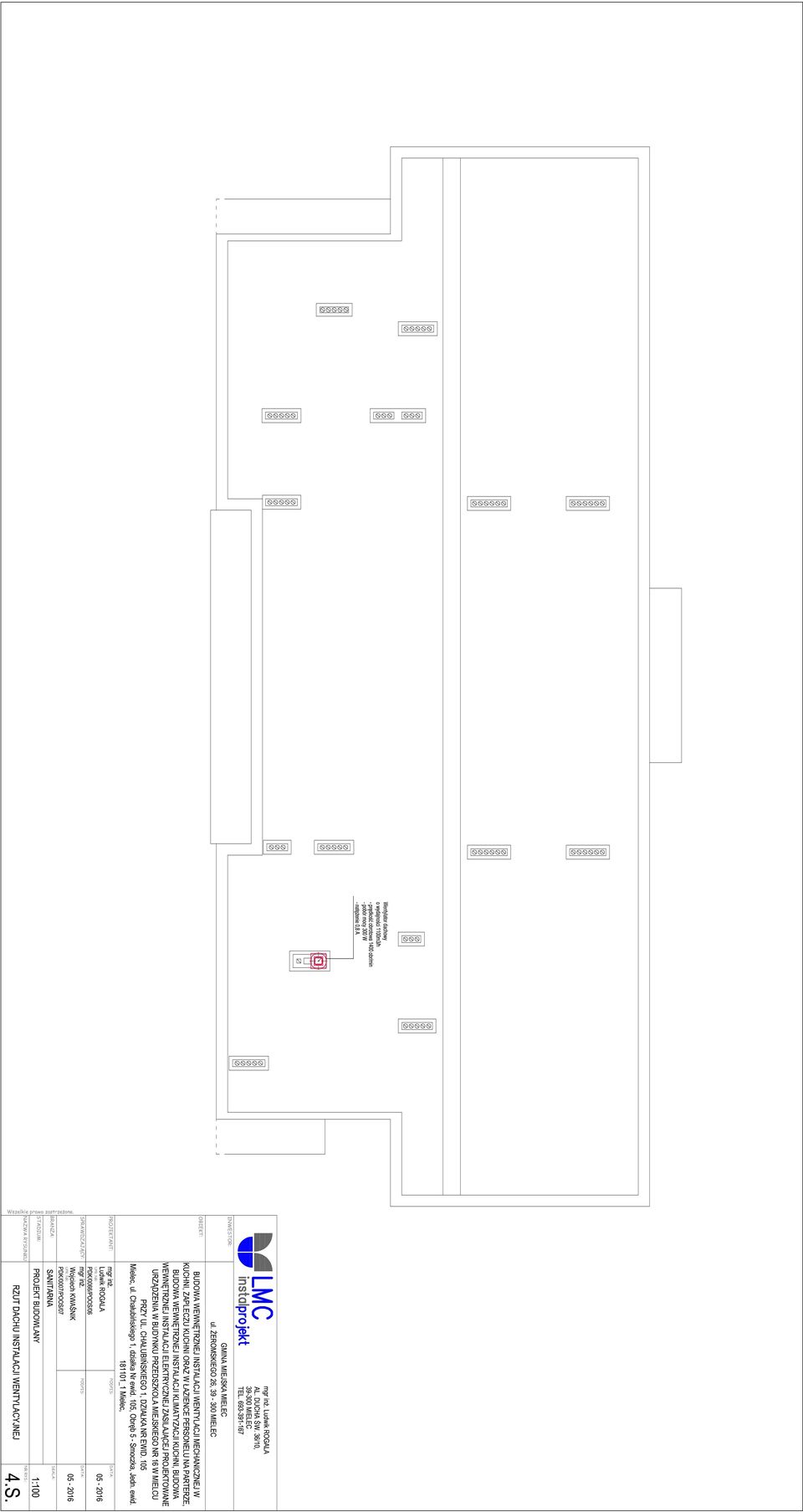

17 Szkic sytuacyjny działki nr ewid :500 1.S. Rzut parteru instalacji wentylacyjnej 1:100 2.S. Rzut pietra instalacji wentylacyjnej 1:100 3.S. Rzut dachu instalacji wentylacyjnej 1:100 4.S. Rzut kuchni instalacji klimatyzacyjnej 1:100 5.S. Rzut dachu instalacji klimatyzacyjnej 1:100 6.S. Opracował: mgr inż. Ludwik Rogala PDK/0066/POOS/06 Sprawdził: mgr inż. Wojciech Kwaśnik PDK/0007/POOS/07

18

19

20

21

22

23 PROJEKT ARCHITEKTONICZNO BUDOWLANY ISTALACJI ELEKTRYCZNEJ ZASILAJĄCEJ PROJEKTOWANE URZĄDZENIA CZĘŚĆ OPISOWA

24 SPIS TREŚCI STRONA TYTUŁOWA 1 SPIS TREŚCI 2 1. CZĘŚĆ OGÓLNA PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES RZECZOWY 3 2. PROJEKT ARCHITEKTONICZNO BUDOWLANY OPIS ROZWIĄZAŃ DANE ENERGETYCZNE ZASILANIE WENTYLATORA ŁAZIENKOWEGO ZASILANIE CENTRALI WENTYLACYJNEJ ZASILANIE WENTYLATORA KANAŁOWEGO ZASILANIE WENTYLATORA PROMIENIOWEGO ZASILANIE WENTYLATORA DACHOWEGO ZASILANIE KLIMATYZACJI OCHRONA PRZECIWPORAŻENIOWA UWAGI KOŃCOWE RYSUNKI INSTALACJA ZASILANIA WENTYLACJI PARTER E INSTALACJA ZASILANIA WENTYLACJI PIĘTRO E INSTALACJA ZASILANIA WENTYLACJI DACH E SCHEMAT ZASILANIA E8.4 9

25 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji elektrycznej zasilania urządzeń wentylacji mechanicznej i klimatyzacji w budynku przedszkola miejskiego nr 16 w Mielcu przy ul. Chałubińskiego Podstawa opracowania Podstawę opracowania projektu stanowi: umowa pomiędzy projektantem a inwestorem uzgodnienia z inwestorem rzuty budynku inwentaryzacja własna w zakresie niezbędnym do projektowania obowiązujące normy, przepisy i rozporządzenia 1.3. Zakres rzeczowy Projekt zakresem swoim obejmuje: Zasilanie urządzeń wentylacji mechanicznej Zasilanie urządzeń klimatyzacji Ochronę przeciwporażeniową,

26 2. PROJEKT ARCHITEKTONICZNO BUDOWLANY 2.1. OPIS ROZWIĄZAŃ Dane energetyczne Napięcie zasilania - 3 x 230/400V Układ sieci - TN C-S Ochrona od porażeń - samoczynne wyłączenie zasilania, urządzenia w II kl. ochronności Zasilanie wentylatora łazienkowego Zasilenie wentylatora łazienkowego wykonać poprzez odejście z puszki rozgałęźnej sprzed łącznika światła pomieszczenia nr 5 (WC) na parterze przewodem YDY 3x1,5mm 2 do projektowanego wentylatora. Zastosowano wentylator z opóźnieniem na wyłączenie. Stosować wentylator w II klasie ochronności Zasilanie centrali wentylacyjnej Z istniejącej rozdzielni RG wyprowadzić obwód wykonany przewodem YDY 5x6mm 2, który należy zabezpieczyć w rozdzielni zgodnie ze schematem. Ochronę od porażeń uzyskano poprzez samoczynne wyłączenie zasilania w czasach zgodnych z normą PN-HD Instalację prowadzić w kanałach instalacyjnych oraz podtynkowo. Instalację wykonać zgodnie z normą N-SEP-E-002. Ochronę dodatkową uzyskano poprzez stosowanie wyłączników różnicowo-prądowych o prądzie różnicowym 300mA. Sterowanie centralami wentylacyjnymi wykonać zgodnie z DTR producenta. Panel sterujący do central montować zgodnie z życzeniem inwestora. Należy przewidzieć sterowanie centralą wentylacyjną poprzez zewnętrzny sygnał (wykorzystać styk NO stycznika Q2), który jednocześnie po załączeniu wentylatora dachowego załączy centrale wentylacyjną w tryb pracy. W tym celu do sterownika w centrali na styk OVR Control należy podać ww. sygnał. Całość wykonać zgodnie z DTR producenta. Na obudowie centrali umieścić rozłącznik zgodnie z DTR producenta umożliwiający odłączenie centrali od napięcia Zasilanie wentylatora kanałowego Wentylator kanałowy z silnikiem dwubiegowym w II klasie ochronności zasilany zostanie z tablicy piętrowej TP. Wentylator zabezpieczyć w tablicy wyłącznikiem silnikowym. Sterowanie wentylatorem odbywać się będzie poprzez kasetę sterowniczą KS-1 z możliwości wyboru 3 pozycji (wyłącz- I bieg II bieg). Kaseta zlokalizowana zostanie w miejscu dogodnym dla personelu. Zza kasety do wentylatora należy doprowadzić przewód YDY 3x1,5mm Zasilanie wentylatora promieniowego Wentylator promieniowy w II klasie ochronności zasilany zostanie z tablicy piętrowej TP. Wentylator zabezpieczyć w tablicy wyłącznikiem silnikowym. Sterowanie wentylatorem odbywać się będzie poprzez zegar sterujący, który również należy zlokalizować w tablicy piętrowej TP. Zegar należy ustawić zgodnie z wytycznymi w branży instalacyjnej w sposób umożliwiający odpowiednią wymianę powietrza w pomieszczeniu (przykładowe ustawienie w każdej godzinie wentylator powinien włączać się raz na 15 min). Wentylator powinien pracować tylko wtedy kiedy nie pracuje okap i centrala wentylacyjna dlatego oprzewodowanie od zegara do stycznika Q3 prowadzić przez styk NC stycznika Q Zasilanie wentylatora dachowego Wentylator dachowy w I klasie ochronności zasilany zostanie z tablicy piętrowej TP. Wentylator zabezpieczyć w tablicy wyłącznikiem silnikowym. Sterowanie wentylatorem odbywać się będzie poprzez kasetę sterowniczą KS-2 zlokalizowaną w miejscu dogodnym dla personelu. Załączenie wentylatora powinno powodować wyłączenie wentylatora promieniowego oraz automatyczne załączenie centrali wentylacyjnej w wybrany tryb pracy. Przy wentylatorze podczas realizacji modernizacji budynku w tym wykonywania instalacji odgromowej zlokalizować masz pionowy do przejęcie bezpośredniego wyładowania atmosferycznego. W przypadku braku możliwości zachowania odstępu iskrobezpiecznego pomiędzy wentylatorem a masztem, metalową obudowę wentylatora podłączyć z instalacją odgromową. Kąt ochronny, oraz wymaganą wysokość masztu dobrać zgodnie z projektem branżowym

27 modernizacji budynku. Stosować jeden maszt do ochrony wentylatora i jednostki zewnętrznej klimatyzacji Zasilanie klimatyzacji Jednostka zewnętrzna zasilona zostanie przewodem YDY 3x2,5mm 2 zza wyłącznika różnicowoprądowego o prądzie różnicowym 30mA typu AC i wyłącznika nadmiarowo-prądowego o charakterystyce C i prądzie znamionowym 16A. Pomiędzy jednostką zewnętrzną a jednostką wewnętrzną należy ułożyć przewód YDY 4x2,5mm 2 zgodnie z DTR producenta. Wszelkie przejścia przez strop i ściany uszczelnić Ochrona przeciwporażeniowa Jako ochronę od porażeń prądem elektrycznym zastosowano izolację części czynnych, samoczynne wyłączenie zasilania w układzie sieci TN-S, połączenia wyrównawcze zgodnie z normą PN- IEC wg i , przez zastosowanie obudów w II klasie ochronności oraz przez zastosowanie wyłączników różnicowo-prądowych Uwagi końcowe Całość instalacji wykonać z należytą starannością oraz zgodnie z normami. Po zakończeniu montażu instalacji należy wykonać następujące pomiary i badania pomiary rezystancji izolacji, pomiary rezystancji uziomów, pomiary skuteczności ochrony przeciwporażeniowej, Wyniki pomiarów zaprotokołować. Stosować urządzenia i materiały w pierwszej klasie jakości, posiadające wymagane certyfikaty i dopuszczone do stosowania w budownictwie na terenie Polski. Zachować należytą estetykę wykonania. W przypadku stosowania elementów równoważnych, należy pod uwagę wziąć wygląd i sposób wykonania elementu wzorcowego. Jakoś wykonania elementu równoważnego i możliwość jego zastosowania należy powierzyć inspektorowi nadzoru. Całość dokumentacji składa się z: opisu, rysunków oraz specyfikacji technicznej. Informacje zawarte w jednym z wymienionych elementów mają ważność jak by znajdowały się w całej dokumentacji.

28 PROJEKT ARCHITEKTONICZNO BUDOWLANY ISTALACJI ELEKTRYCZNEJ ZASILAJĄCEJ PROJEKTOWANE URZĄDZENIA CZĘŚĆ RYSUNKOWA

29

30

31

32
