Firma Realizacyjna Spółka Jawna S. Bawiec, J. Zając 43-250 Pawłowice; ul. Zjednoczenia 62a tel./fax: +48 32 327 37 80 e-mail: bazet@

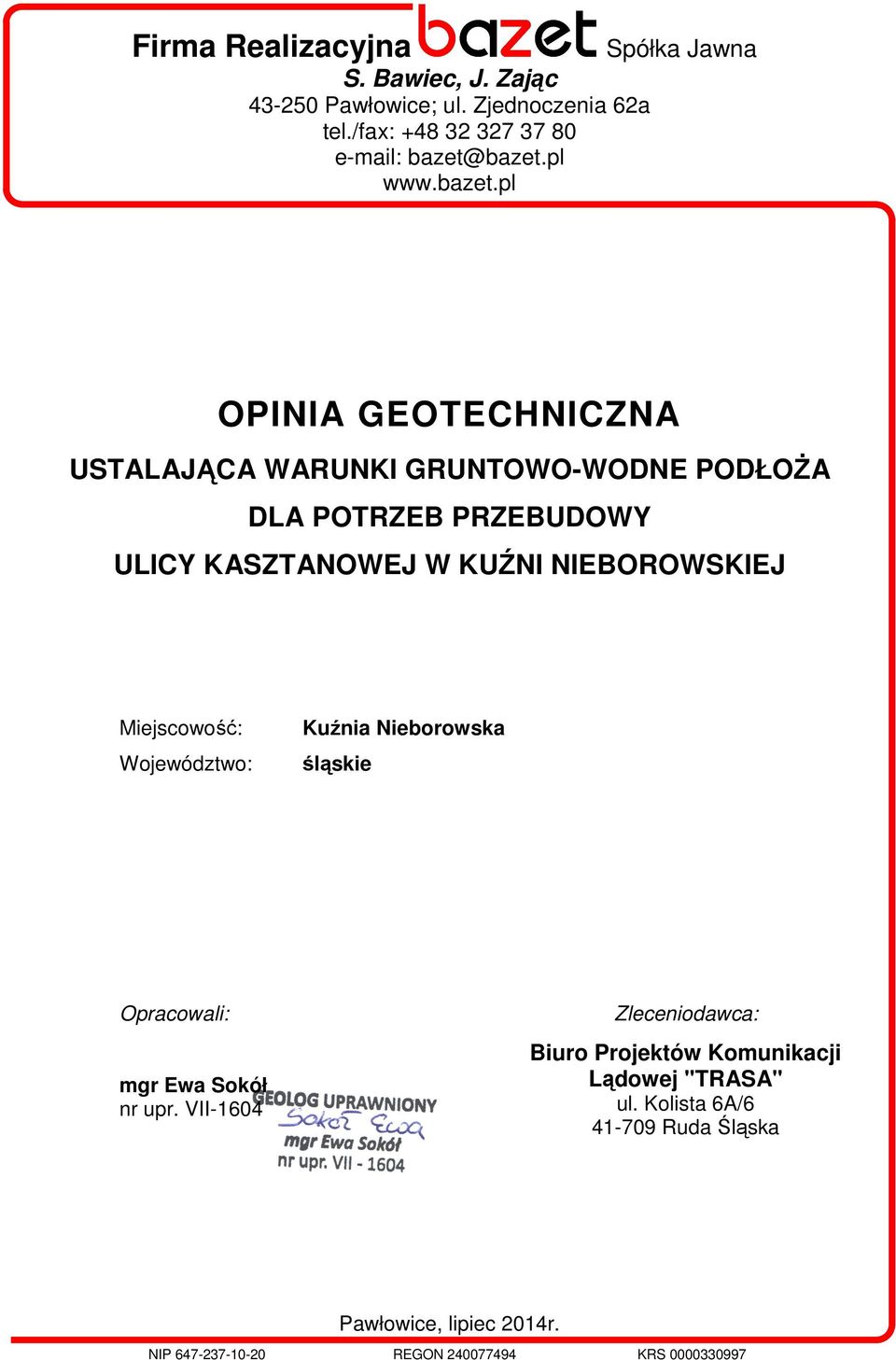

1 Firma Realizacyjna Spółka Jawna S. Bawiec, J. Zając Pawłowice; ul. Zjednoczenia 62a tel./fax: OPINIA GEOTECHNICZNA USTALAJĄCA WARUNKI GRUNTOWO-WODNE PODŁOśA DLA POTRZEB PRZEBUDOWY ULICY KASZTANOWEJ W KUŹNI NIEBOROWSKIEJ Miejscowość: Województwo: Kuźnia Nieborowska śląskie Opracowali: mgr Ewa Sokół nr upr. VII-1604 Zleceniodawca: Biuro Projektów Komunikacji Lądowej "TRASA" ul. Kolista 6A/ Ruda Śląska Pawłowice, lipiec 2014r. NIP REGON KRS

2 SPIS TREŚCI 1. WSTĘP I INFORMACJE OGÓLNE CHARAKTERYSTYKA TERENU BADAŃ ZAKRES WYKONANYCH PRAC BUDOWA GEOLOGICZNA WARUNKI HYDROGEOLOGICZNE WARUNKI GEOTECHNICZNE PODSUMOWANIE WYNIKÓW PRAC POLOWYCH... 7 SPIS ZAŁĄCZNIKÓW 1. Mapa topograficzna z lokalizacją terenu badań zał Poglądowa mapa dokumentacyjna z lokalizacją otworów zał Karty otworów geotechnicznych w skali 1:50 zał Poglądowy przekrój geotechniczny zał Charakterystyczne wartości cech fizyko mechanicznych zał Objaśnienia do profili zał. 6 Firma Realizacyjna 2

Mapa topograficzna z lokalizacją terenu badań zał. 1 2. Poglądowa mapa dokumentacyjna z lokalizacją otworów zał. 2 3.

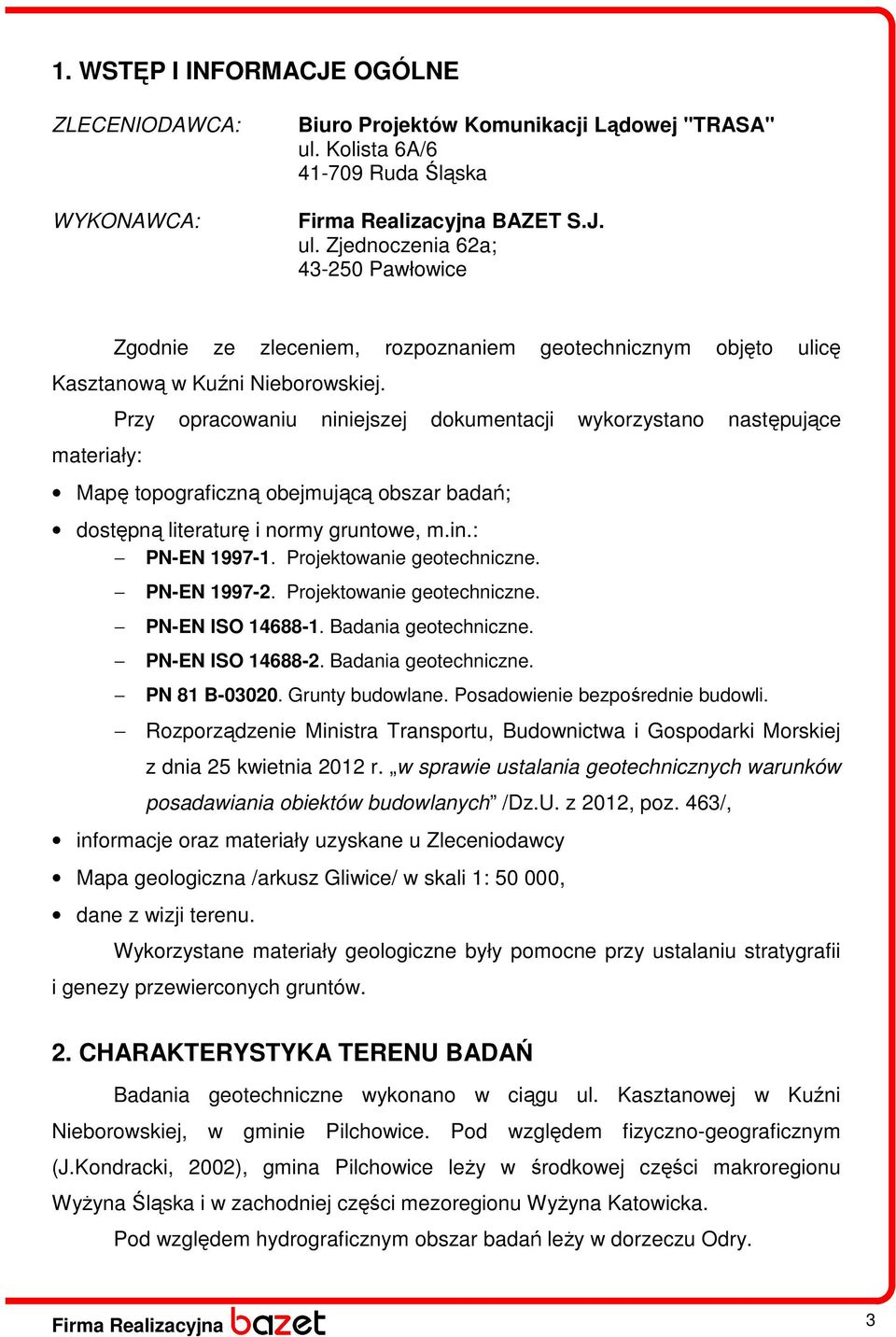

3 1. WSTĘP I INFORMACJE OGÓLNE ZLECENIODAWCA: WYKONAWCA: Biuro Projektów Komunikacji Lądowej "TRASA" ul. Kolista 6A/ Ruda Śląska Firma Realizacyjna BAZET S.J. ul. Zjednoczenia 62a; Pawłowice Zgodnie ze zleceniem, rozpoznaniem geotechnicznym objęto ulicę Kasztanową w Kuźni Nieborowskiej. materiały: Przy opracowaniu niniejszej dokumentacji wykorzystano następujące Mapę topograficzną obejmującą obszar badań; dostępną literaturę i normy gruntowe, m.in.: PN-EN Projektowanie geotechniczne. PN-EN Projektowanie geotechniczne. PN-EN ISO Badania geotechniczne. PN-EN ISO Badania geotechniczne. PN 81 B Grunty budowlane. Posadowienie bezpośrednie budowli. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych /Dz.U. z 2012, poz. 463/, informacje oraz materiały uzyskane u Zleceniodawcy Mapa geologiczna /arkusz Gliwice/ w skali 1: , dane z wizji terenu. Wykorzystane materiały geologiczne były pomocne przy ustalaniu stratygrafii i genezy przewierconych gruntów. 2. CHARAKTERYSTYKA TERENU BADAŃ Badania geotechniczne wykonano w ciągu ul. Kasztanowej w Kuźni Nieborowskiej, w gminie Pilchowice. Pod względem fizyczno-geograficznym (J.Kondracki, 2002), gmina Pilchowice leŝy w środkowej części makroregionu WyŜyna Śląska i w zachodniej części mezoregionu WyŜyna Katowicka. Pod względem hydrograficznym obszar badań leŝy w dorzeczu Odry. Firma Realizacyjna 3

materiały: Przy opracowaniu niniejszej dokumentacji wykorzystano następujące Mapę topograficzną obejmującą obszar badań; dostępną literaturę i normy gruntowe, m.in.: PN-EN 1997-1.

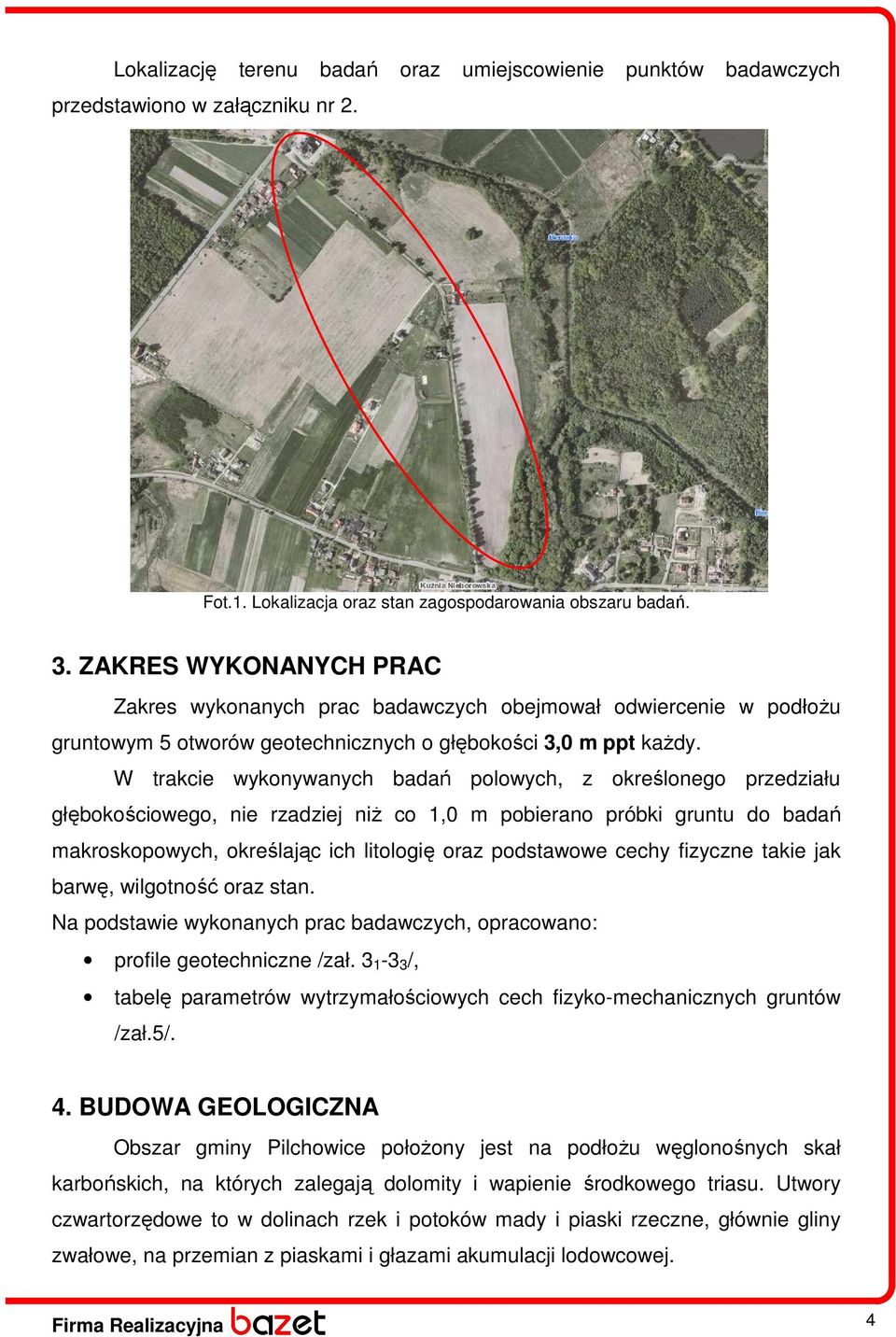

4 Lokalizację terenu badań oraz umiejscowienie punktów badawczych przedstawiono w załączniku nr 2. Fot.1. Lokalizacja oraz stan zagospodarowania obszaru badań. 3. ZAKRES WYKONANYCH PRAC Zakres wykonanych prac badawczych obejmował odwiercenie w podłoŝu gruntowym 5 otworów geotechnicznych o głębokości 3,0 m ppt kaŝdy. W trakcie wykonywanych badań polowych, z określonego przedziału głębokościowego, nie rzadziej niŝ co 1,0 m pobierano próbki gruntu do badań makroskopowych, określając ich litologię oraz podstawowe cechy fizyczne takie jak barwę, wilgotność oraz stan. Na podstawie wykonanych prac badawczych, opracowano: profile geotechniczne /zał /, tabelę parametrów wytrzymałościowych cech fizyko-mechanicznych gruntów /zał.5/. 4. BUDOWA GEOLOGICZNA Obszar gminy Pilchowice połoŝony jest na podłoŝu węglonośnych skał karbońskich, na których zalegają dolomity i wapienie środkowego triasu. Utwory czwartorzędowe to w dolinach rzek i potoków mady i piaski rzeczne, głównie gliny zwałowe, na przemian z piaskami i głazami akumulacji lodowcowej. Firma Realizacyjna 4

W trakcie wykonywanych badań polowych, z określonego przedziału głębokościowego, nie rzadziej niŝ co 1,0 m pobierano próbki gruntu do badań makroskopowych, określając ich litologię oraz podstawowe

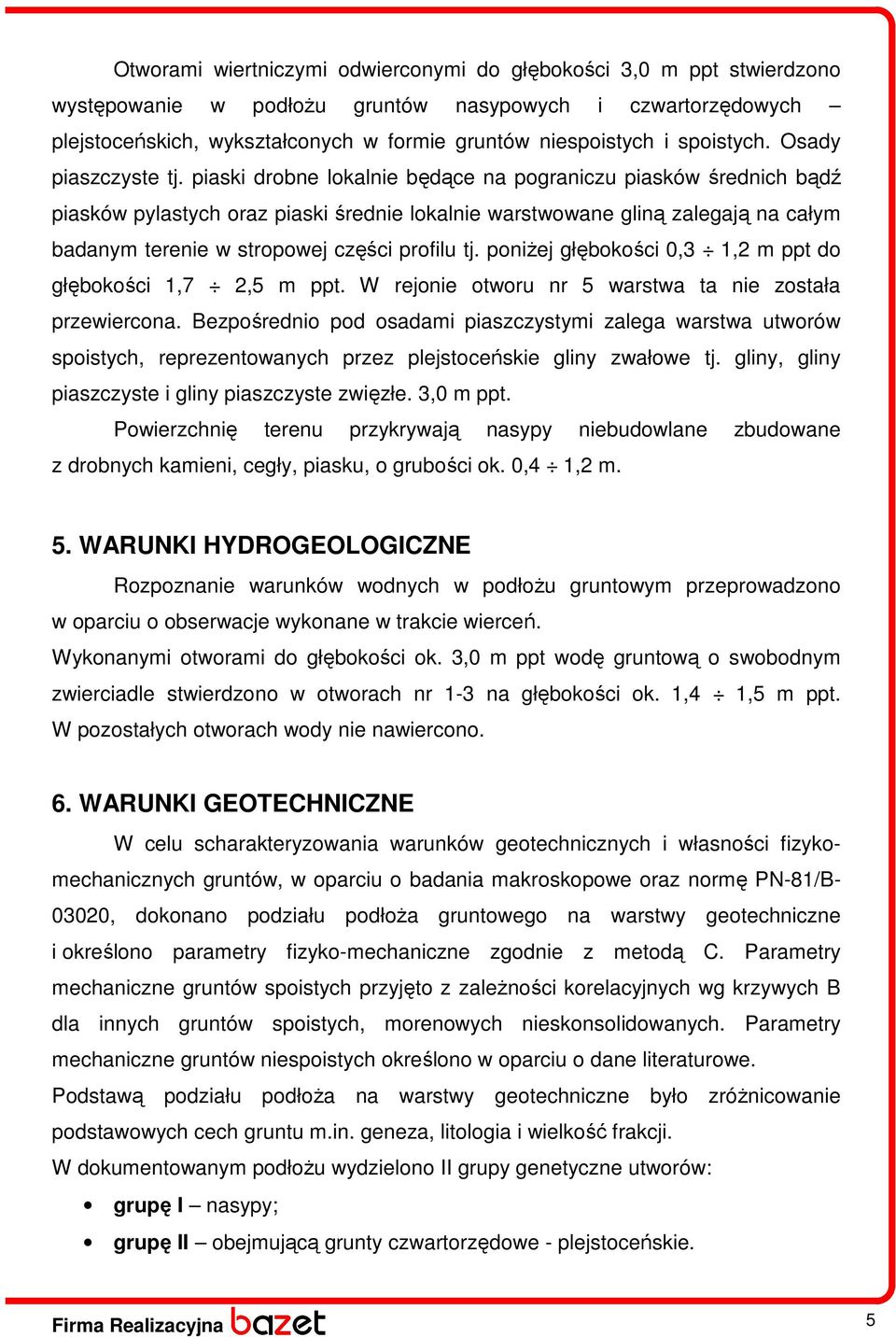

5 Otworami wiertniczymi odwierconymi do głębokości 3,0 m ppt stwierdzono występowanie w podłoŝu gruntów nasypowych i czwartorzędowych plejstoceńskich, wykształconych w formie gruntów niespoistych i spoistych. Osady piaszczyste tj. piaski drobne lokalnie będące na pograniczu piasków średnich bądź piasków pylastych oraz piaski średnie lokalnie warstwowane gliną zalegają na całym badanym terenie w stropowej części profilu tj. poniŝej głębokości 0,3 1,2 m ppt do głębokości 1,7 2,5 m ppt. W rejonie otworu nr 5 warstwa ta nie została przewiercona. Bezpośrednio pod osadami piaszczystymi zalega warstwa utworów spoistych, reprezentowanych przez plejstoceńskie gliny zwałowe tj. gliny, gliny piaszczyste i gliny piaszczyste zwięzłe. 3,0 m ppt. Powierzchnię terenu przykrywają nasypy niebudowlane zbudowane z drobnych kamieni, cegły, piasku, o grubości ok. 0,4 1,2 m. 5. WARUNKI HYDROGEOLOGICZNE Rozpoznanie warunków wodnych w podłoŝu gruntowym przeprowadzono w oparciu o obserwacje wykonane w trakcie wierceń. Wykonanymi otworami do głębokości ok. 3,0 m ppt wodę gruntową o swobodnym zwierciadle stwierdzono w otworach nr 1-3 na głębokości ok. 1,4 1,5 m ppt. W pozostałych otworach wody nie nawiercono. 6. WARUNKI GEOTECHNICZNE W celu scharakteryzowania warunków geotechnicznych i własności fizykomechanicznych gruntów, w oparciu o badania makroskopowe oraz normę PN-81/B , dokonano podziału podłoŝa gruntowego na warstwy geotechniczne i określono parametry fizyko-mechaniczne zgodnie z metodą C. Parametry mechaniczne gruntów spoistych przyjęto z zaleŝności korelacyjnych wg krzywych B dla innych gruntów spoistych, morenowych nieskonsolidowanych. Parametry mechaniczne gruntów niespoistych określono w oparciu o dane literaturowe. Podstawą podziału podłoŝa na warstwy geotechniczne było zróŝnicowanie podstawowych cech gruntu m.in. geneza, litologia i wielkość frakcji. W dokumentowanym podłoŝu wydzielono II grupy genetyczne utworów: grupę I nasypy; grupę II obejmującą grunty czwartorzędowe - plejstoceńskie. Firma Realizacyjna 5

piaski drobne lokalnie będące na pograniczu piasków średnich bądź piasków pylastych oraz piaski średnie lokalnie warstwowane gliną zalegają na całym badanym terenie w stropowej części profilu tj.

6 W obrębie grupy II wydzielono warstwy geotechniczne, róŝniące się litologią, stanem i parametrami nośności. Grupa I - zaliczono do niej nasypy niebudowlane zbudowane z drobnych kamieni, cegły, piasku, o grubości ok. 0,4 1,2 m. Nasypy niebudowlane jako grunt młody, luźny i wysoce niejednorodny, wyłączono z charakterystyki parametrów geotechnicznych. Grupa II grunty czwartorzędowe Warstwa IIa budują ją piaski drobne lokalnie będące na pograniczu piasków średnich lub piasków pylastych, o przyjętym stopniu zagęszczenia I D =0,40. Zostały one stwierdzone w rejonie otworów nr 3 i 5 w przelotach głębokościowych odpowiednio: 0,6 1,7 m ppt oraz 2,0 3,0 m ppt. Wartości charakterystyczne parametrów geotechnicznych: W n = mw 6,00%, w 16,00%, nw 24,00% ρ = mw 1,65 t/m 3, w 1,75 t/m 3, nw 1,90 t/m 3 φ u = 30 o M o = kpa I D = 0,40 Warstwa IIb zaliczono do niej piaski średnie w podłoŝu badań występujące lokalnie z przewarstwieniami glin, w stanie średniozagęszczonym, o przyjętym stopniu zagęszczenia I D =0,40. Zostały one stwierdzone w rejonie otworów nr 1, 2 4 i 5 poniŝej głębokości 0,4 1,2 m ppt do głębokości 1,7 2,5 m ppt. Wartości charakterystyczne parametrów geotechnicznych warstwy II: W n = mw 5,00%, w 14,00%, nw 22,00% ρ = mw 1,70 t/m 3, w 1,85 t/m 3, nw 2,00 t/m 3 φ u = 32 o M o = kpa I D = 0,40 Warstwa IIc zakwalifikowano do niej twardoplastyczne gliny, gliny piaszczyste oraz gliny piaszczyste zwięzłe, o przyjętym stopniu plastyczności I L =0,20. Utwory te Firma Realizacyjna 6

Nasypy niebudowlane jako grunt młody, luźny i wysoce niejednorodny, wyłączono z charakterystyki parametrów geotechnicznych.

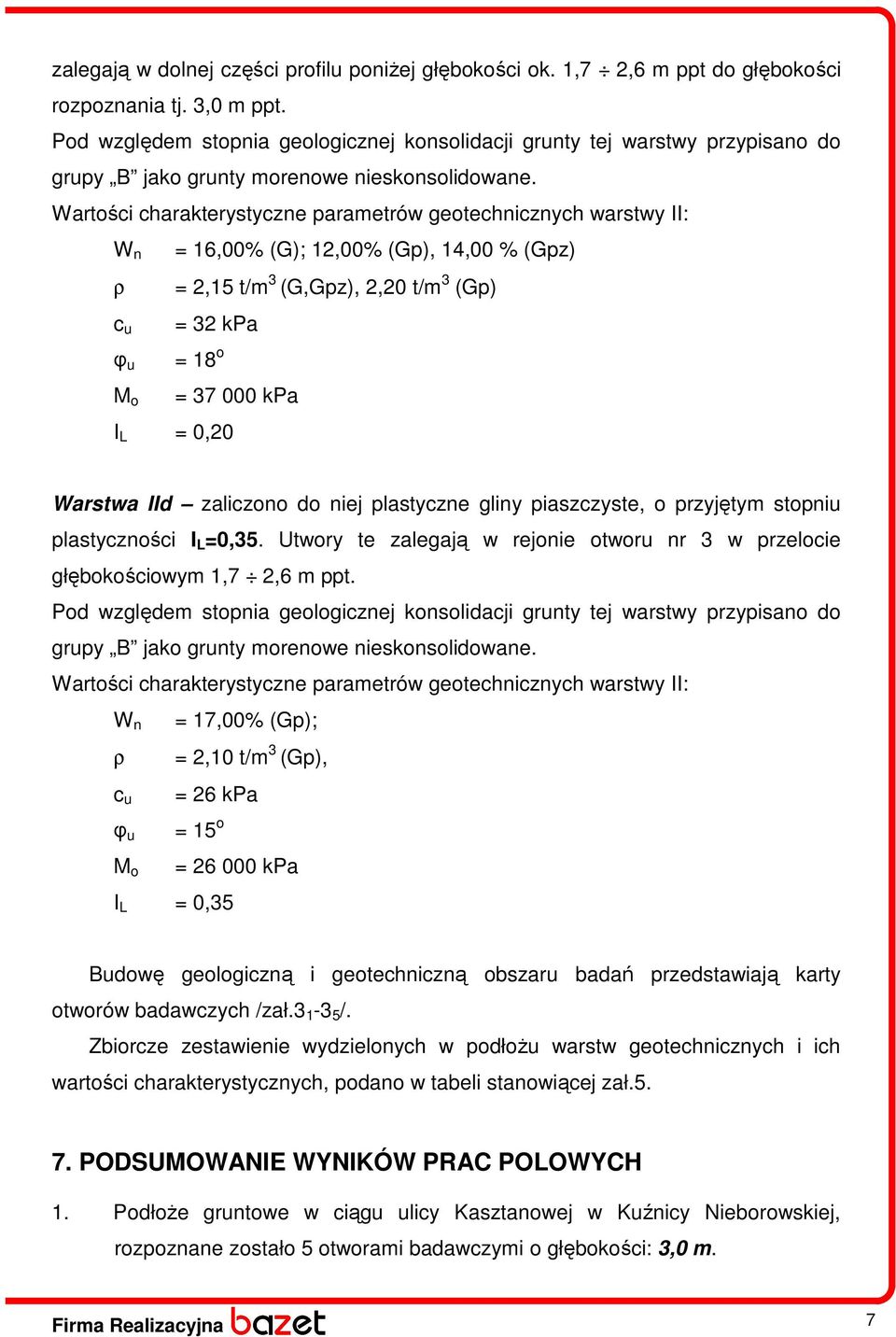

7 zalegają w dolnej części profilu poniŝej głębokości ok. 1,7 2,6 m ppt do głębokości rozpoznania tj. 3,0 m ppt. Pod względem stopnia geologicznej konsolidacji grunty tej warstwy przypisano do grupy B jako grunty morenowe nieskonsolidowane. Wartości charakterystyczne parametrów geotechnicznych warstwy II: W n ρ c u φ u M o = 16,00% (G); 12,00% (Gp), 14,00 % (Gpz) = 2,15 t/m 3 (G,Gpz), 2,20 t/m 3 (Gp) = 32 kpa = 18 o = kpa I L = 0,20 Warstwa IId zaliczono do niej plastyczne gliny piaszczyste, o przyjętym stopniu plastyczności I L =0,35. Utwory te zalegają w rejonie otworu nr 3 w przelocie głębokościowym 1,7 2,6 m ppt. Pod względem stopnia geologicznej konsolidacji grunty tej warstwy przypisano do grupy B jako grunty morenowe nieskonsolidowane. Wartości charakterystyczne parametrów geotechnicznych warstwy II: W n ρ c u φ u M o = 17,00% (Gp); = 2,10 t/m 3 (Gp), = 26 kpa = 15 o = kpa I L = 0,35 Budowę geologiczną i geotechniczną obszaru badań przedstawiają karty otworów badawczych /zał /. Zbiorcze zestawienie wydzielonych w podłoŝu warstw geotechnicznych i ich wartości charakterystycznych, podano w tabeli stanowiącej zał PODSUMOWANIE WYNIKÓW PRAC POLOWYCH 1. PodłoŜe gruntowe w ciągu ulicy Kasztanowej w Kuźnicy Nieborowskiej, rozpoznane zostało 5 otworami badawczymi o głębokości: 3,0 m. Firma Realizacyjna 7

Wartości charakterystyczne parametrów geotechnicznych warstwy II: W n ρ c u φ u M o = 16,00% (G); 12,00% (Gp), 14,00 % (Gpz) = 2,15 t/m 3 (G,Gpz), 2,20 t/m 3 (Gp) = 32 kpa = 18 o = 37 000 kpa I L =

2. Obszar badań charakteryzuje się stosunkowo prostymi warunkami gruntowymi. Powierzchnię terenu badań pokrywa warstwa nasypów niebudowlanych o łącznej grubości ok. 0,4 1,2 m.

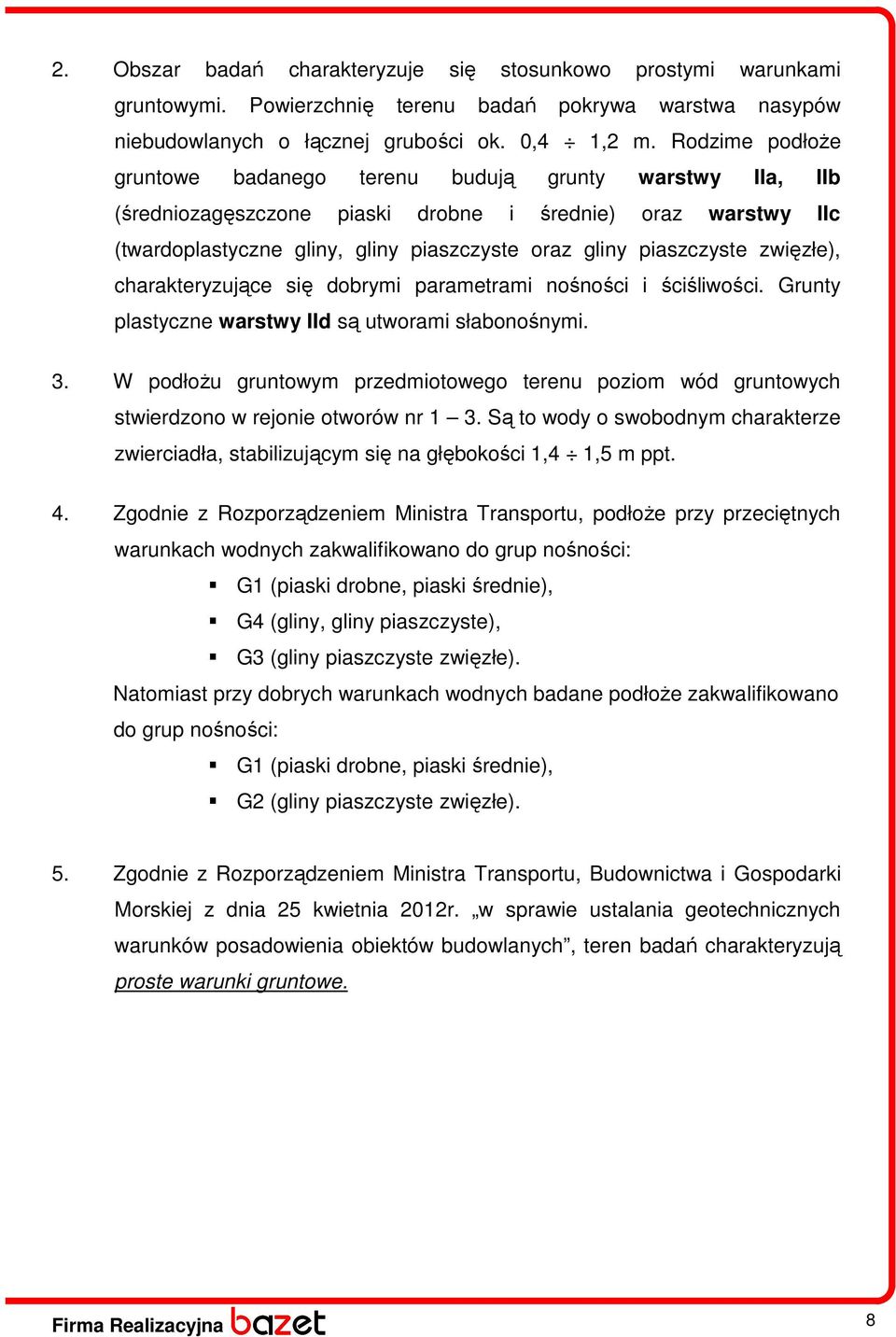

8 2. Obszar badań charakteryzuje się stosunkowo prostymi warunkami gruntowymi. Powierzchnię terenu badań pokrywa warstwa nasypów niebudowlanych o łącznej grubości ok. 0,4 1,2 m. Rodzime podłoŝe gruntowe badanego terenu budują grunty warstwy IIa, IIb (średniozagęszczone piaski drobne i średnie) oraz warstwy IIc (twardoplastyczne gliny, gliny piaszczyste oraz gliny piaszczyste zwięzłe), charakteryzujące się dobrymi parametrami nośności i ściśliwości. Grunty plastyczne warstwy IId są utworami słabonośnymi. 3. W podłoŝu gruntowym przedmiotowego terenu poziom wód gruntowych stwierdzono w rejonie otworów nr 1 3. Są to wody o swobodnym charakterze zwierciadła, stabilizującym się na głębokości 1,4 1,5 m ppt. 4. Zgodnie z Rozporządzeniem Ministra Transportu, podłoŝe przy przeciętnych warunkach wodnych zakwalifikowano do grup nośności: G1 (piaski drobne, piaski średnie), G4 (gliny, gliny piaszczyste), G3 (gliny piaszczyste zwięzłe). Natomiast przy dobrych warunkach wodnych badane podłoŝe zakwalifikowano do grup nośności: G1 (piaski drobne, piaski średnie), G2 (gliny piaszczyste zwięzłe). 5. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, teren badań charakteryzują proste warunki gruntowe. Firma Realizacyjna 8

zwięzłe), charakteryzujące się dobrymi parametrami nośności i ściśliwości. Grunty plastyczne warstwy IId są utworami słabonośnymi. 3.
