OPINIA GEOTECHNICZNA do projektu budowy mostu w m. Kamieczyk - Ryciorki, gm. Boguty-Pianki, pow. ostrowski, woj. mazowieckie

Wielkość: px

Rozpocząć pokaz od strony:

Download "OPINIA GEOTECHNICZNA do projektu budowy mostu w m. Kamieczyk - Ryciorki, gm. Boguty-Pianki, pow. ostrowski, woj. mazowieckie"

Jerzy Pietrzak
6 lat temu
Przeglądów:

1 Dariusz Kisieliski - Biuro Usług Geologicznych i Geotechnicznych Siedlce, ul. Asłanowicza 20A, tel OPINIA GEOTECHNICZNA do projektu budowy mostu w m. Kamieczyk - Ryciorki, gm. Boguty-Pianki, pow. ostrowski, woj. mazowieckie opracował: mgr D. Kisieliski upr. geolog. VII-1120 Siedlce, grudzie 2013 r.

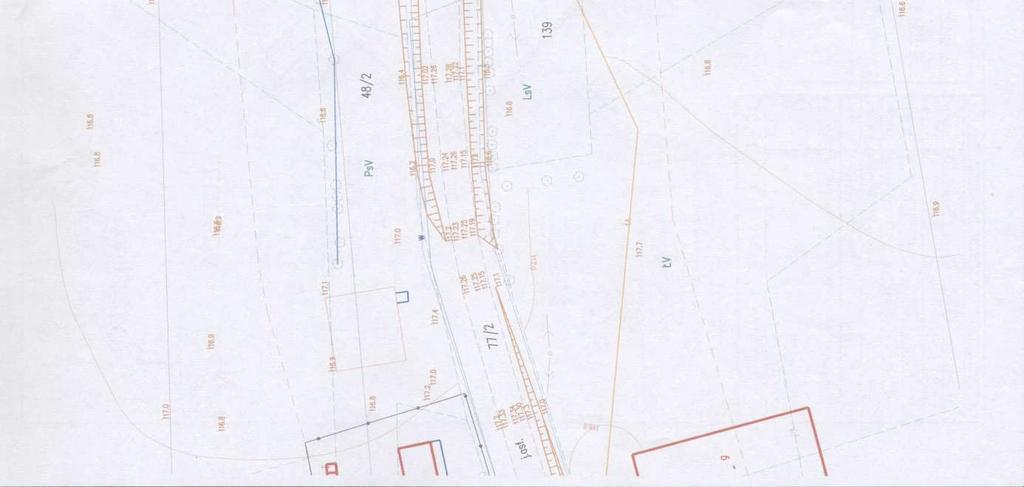

2 1. WSTP. Celem prac i bada było okrelenie warunków gruntowo-wodnych i parametrów geotechnicznych warstw w miejscu projektowanej budowy mostu w m. Kamieczyk- Ryciorki, gm. Boguty-Pianki. 2. LOKALIZACJA TERENU BADA. Badania gruntów wykonano w ssiedztwie istniejcego mostu nad ciekiem bez nazwy, grunty Kamieczyk-Ryciorki, gm. Boguty-Pianki, powiat ostrowski,, woj. mazowieckie. Pod wzgldem geomorfologicznym teren bada połoony jest w obrbie Wysoczyzny Wysokomazowieckiej, mezoregionu Niziny Północnopodlaskiej (J. Kondracki 1978 r.). Jest to obszar stanowicy fragment wysoczyzny morenowej, zbudowanej przy powierzchni z glin zwałowych i piasków wodnolodowcowych zlodowacenia rodkowopolskiego. 3. PRZEBIEG BADA GEOLOGICZNYCH. W celu okrelenia warunków gruntowo-wodnych na opiniowanym terenie w dniu r. wykonano 2 wiercenia do głbokoci 8,0 m. W trakcie wiercenia prowadzono makroskopowe oznaczanie rodzaju i stanu gruntu. Po wykonaniu otworu badawczego dokonano pomiarów poziomu ustalonego zwierciadła wód gruntowych. Wytyczenia otworów w terenie metod domiarów prostoktnych dokonał oraz nadzór geologiczny sprawował mgr D. Kisieliski. Lokalizacja wykonanych otworów przedstawiona jest na zał. nr 1.

3 4. OPIS WARUNKÓW GRUNTOWO-WODNYCH. W wykonanych otworach stwierdzono wystpowanie wody gruntowej o zwierciadle swobodnym stabilizujcym si na głb. 1,4 1,5 m, oraz napitym nawierconym na głb. 3,5 3,6 i 5,5 m stabilizujcym si równie na głb. 1,4 1,5 m. Poziom wody gruntowej zaley od poziomu wody w cieku i moe podlega intensywnym wahaniom. W otworze nr 1, od powierzchni do gł. 1,6 m, napotkano nasyp niebudowlany, składajcy si z piasku redniego z domieszk humusu, nastpnie do głb. 1,8 m namuł w stanie plastycznym. Poniej nawiercono: do gł. 2,1 m piasek redni w stanie rednio zagszczonym o I D = 0,5, do głb. 3,6 m glin w stanie twardoplastycznym o I L = 0,25, do głb. 5,0 m piasek redni w stanie rednio zagszczonym o I D = 0,5, i do głb. 8,0 m glin piaszczyst w stanie twardoplastycznym o I L = 0,1, z przewarstwieniem piasku redniego w stanie rednio zagszczonym o I D = 0,5, w przelocie gł. 5,5 5,8 m. W otworze nr 2, od powierzchni do gł. 0,5 m, napotkano nasyp budowlany, składajcy si z piasku redniego. Poniej nawiercono: do głb. 2,1 m namuł w stanie plastycznym, do gł. 3,5 m glin w stanie twardoplastycznym o I L = 0,25, do głb. 4,2 m piasek redni w stanie rednio zagszczonym o I D = 0,5, i do głb. 8,0 m glin piaszczyst w stanie twardoplastycznym o I L = 0,1. Nasyp niebudowlany i namuł gruntami słabononymi i nie ustalano dla nich parametrów geotechnicznych. Wzajemny układ opisanych wyej warstw gruntów w podłou projektowanego obiektu zilustrowano na przekroju geotechnicznym - zał. nr 3.

4 5. WNIOSKI I ZALECENIA. a) W wykonanym wierceniu stwierdzono proste warunki gruntowe - Rozp. Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych - Dz. U nr 81, poz b) W podłou, poniej nasypu niebudowlanego i namułu, wystpuj grunty przydatne dla posadowienia bezporedniego. c) Zgodnie z zaleceniami normy PN-81/B-03020, w podłou projektowanego obiektu wydzielono warstwy geotechniczne, dla których okrelono metod B nastpujce wartoci parametrów geotechnicznych: Nr warstwy geotechn. Symbol gruntu Symbol geolog. konsolidacji gruntu Stopie plastycznoci I L Stopie zagszczenia I D Wilgotno naturalna Gsto objtociowa ρ (t/m 3 ) Spójno C u (n) (kpa) Kt tarcia wewntrznego Φ u (n) ( o ) Ia nn m 1,5 - - Ib nb - - 0,5 w 1,85-33,0 II Nm m 1,2 - - P s - - 0,5 nw 2,0-33,0 IV G B 0,25 - w 2,15 29,7 17,3 V G p B 0,1 - mw 2,15 35,5 20,1 Załczniki: 1. Mapa dokumentacyjna w skali 1 : Karta otworu geotechnicznego. 3. Przekrój geotechniczny

6 Dariusz Kisieliski BUGiG Siedlce, ul. M. Asłanowicza 20A KARTA OTWORU GEOTECHNICZNEGO Sonda numer 1 Zał.Nr: 2/1 Wiertnica: Miejscowo: Kamieczyk-Ryciorki Gmina: Boguty-Pianki Powiat: ostrowski Województwo: mazowieckie Obiekt: most Inwestor: Wiercenie: mgr D. Kisieliski Dozór geologiczny: mgr D. Kisieliski System wiercenia: obrotowy Rzdna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głboko zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany, ciemny szary, piasek redni z dom. humus, Symbol gruntu Grubo Warstwa geotechniczna Wilgotno Stan gruntu ID IL Nasypy Nasyp 1.0 nn 1.6 Ia w namuł, ciemny szary piasek redni, szary glina, szaro-brzowa Nm II m pl G 1.5 IV w piasek redni, szary nw Czwartorzd Plejstocen glina piaszczysta, ciemna szara V mw piasek redni, szary glina piaszczysta, ciemna szara 0.3 nw V mw Rysunek wykonano programem "GeoStar" Kart opracował: D. Kisieliski Data: XII 2013

7 Dariusz Kisieliski BUGiG Siedlce, ul. M. Asłanowicza 20A KARTA OTWORU GEOTECHNICZNEGO Sonda numer 2 Zał.Nr: 2/2 Wiertnica: Miejscowo: Kamieczyk-Ryciorki Gmina: Boguty-Pianki Powiat: ostrowski Województwo: mazowieckie Obiekt: most Inwestor: Wiercenie: mgr D. Kisieliski Dozór geologiczny: mgr D. Kisieliski System wiercenia: obrotowy Rzdna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głboko zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp budowlany, piasek redni ółty, NB Ib Nasypy Nasyp 0 namuł gliniasty, ciemny szary Symbol gruntu Grubo Warstwa geotechniczna Wilgotno Stan gruntu ID IL Holocen Nmg 1.6 II w pl glina, szaro-brzowa 3.0 G 1.4 IV piasek redni, szary Czwartorzd glina piaszczysta, ciemna szara 0.7 nw Plejstocen V w Rysunek wykonano programem "GeoStar" Kart opracował: D. Kisieliski Data: XII 2013

8 m n.p.m Ib NB II Nmg G IV Ia 0.00 nn G 3.60 Skala 500 1: V Gł. 8.0 Gł Opinia geotechniczna Dariusz Kisieliski Siedlce, ul. M. Asłanowicza 20A Most w m. Kamieczyk-Ryciorki gmina Boguty-Pianki, powiat ostrowski Zał.Nr 3 Data Nazwisko Podpis Opracował XII 2013 D. Kisieliski Rysunek wykonano programem "GeoStar" Przekrój geotechniczny A - A 1: Skala
