1 Pracownia Bada i Ekspertyz GEOSERWIS Waldemar Jaworski Winów ul.ligudy 12a, Prószków tel ; geoserwis.jaworski@interia.pl DOKUMENTACJA GEOTECHNICZNA na okre lenie warunków geologicznych pod projektowany zbiornik wody w Głubczycach przy ul.kołł taja Zleceniodawca: Projwik Opole miejscowo : Głubczyce gmina : Głubczyce powiat: Głubczyce opracował : Waldemar Jaworski Marzec

pl DOKUMENTACJA GEOTECHNICZNA na okre lenie warunków geologicznych pod projektowany zbiornik wody w

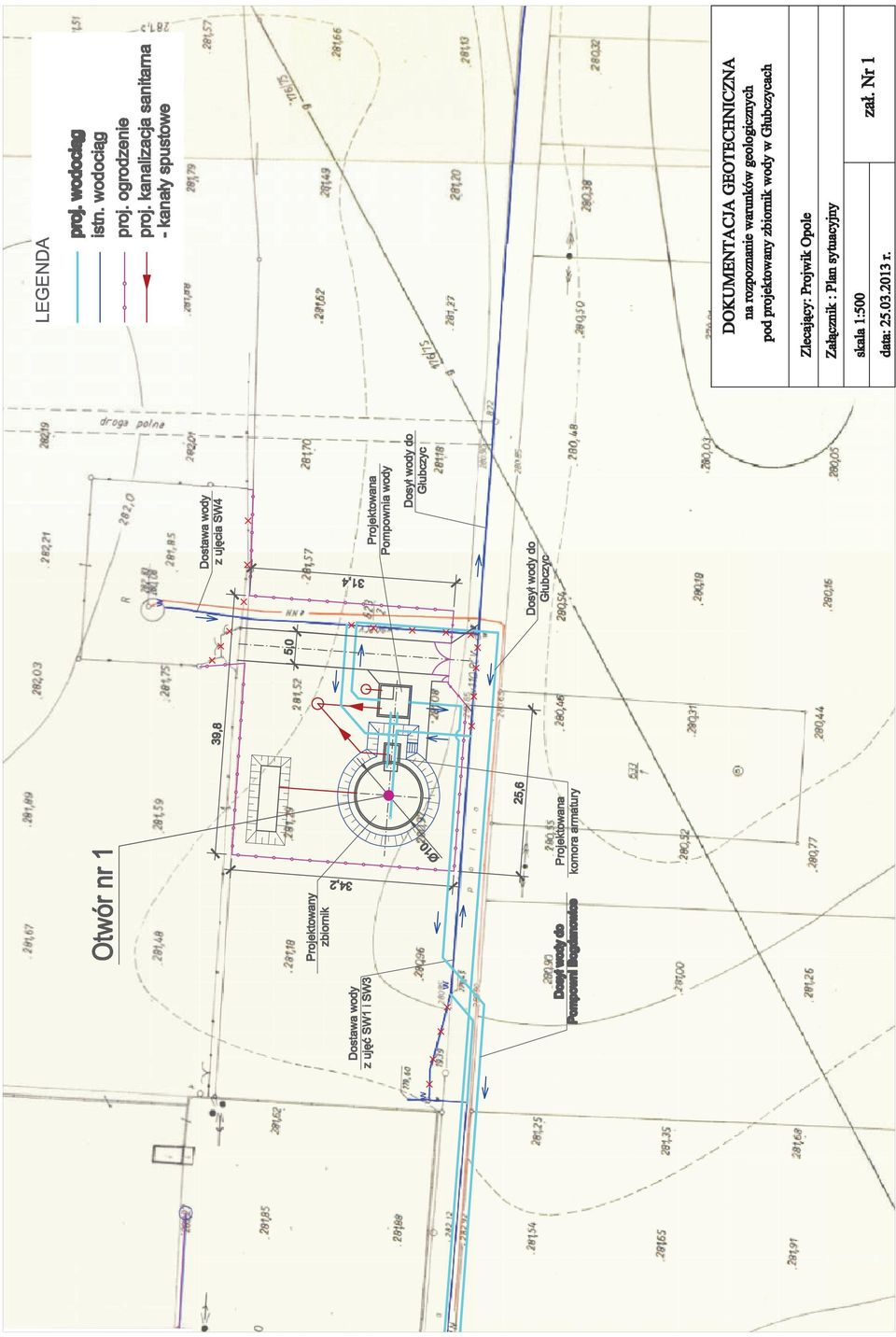

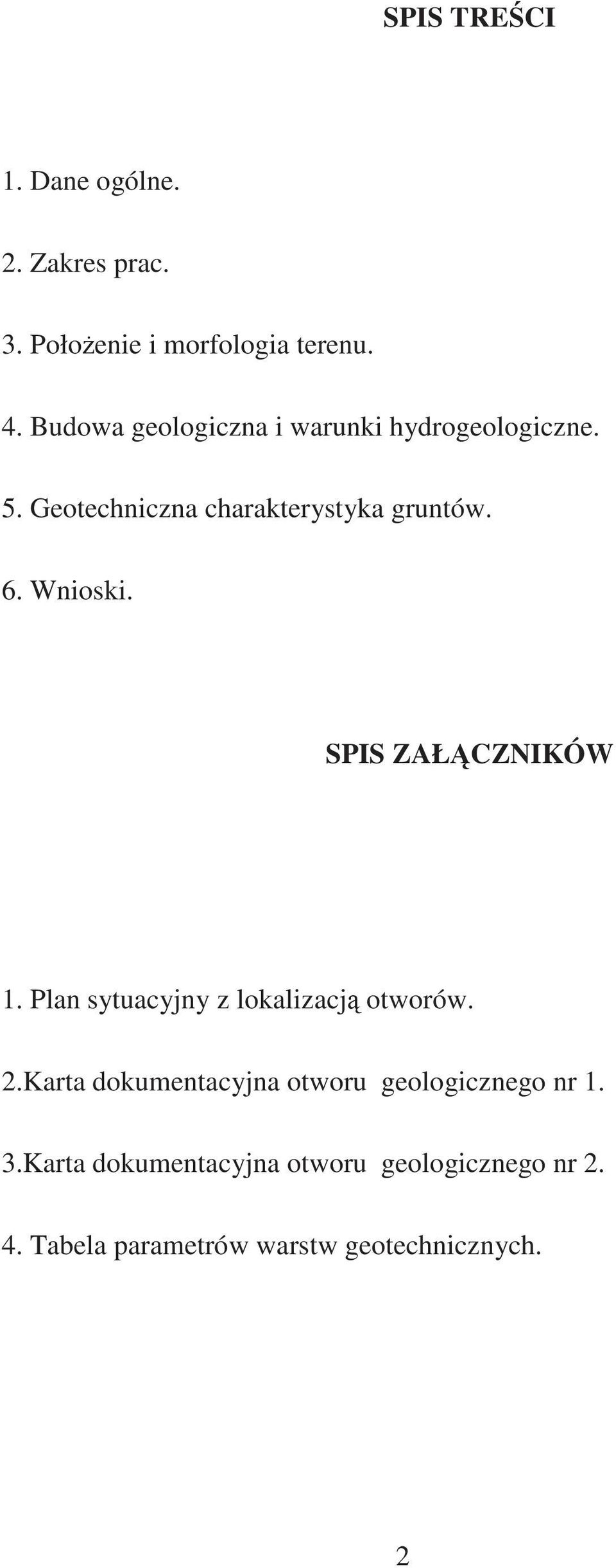

2 SPIS TRE CI 1. Dane ogólne. 2. Zakres prac. 3. Poło enie i morfologia terenu. 4. Budowa geologiczna i warunki hydrogeologiczne. 5. Geotechniczna charakterystyka gruntów. 6. Wnioski. SPIS ZAŁ CZNIKÓW 1. Plan sytuacyjny z lokalizacj otworów. 2.Karta dokumentacyjna otworu geologicznego nr 1. 3.Karta dokumentacyjna otworu geologicznego nr Tabela parametrów warstw geotechnicznych. 2

Wnioski. SPIS ZAŁ CZNIKÓW 1. Plan sytuacyjny z lokalizacj otworów. 2.

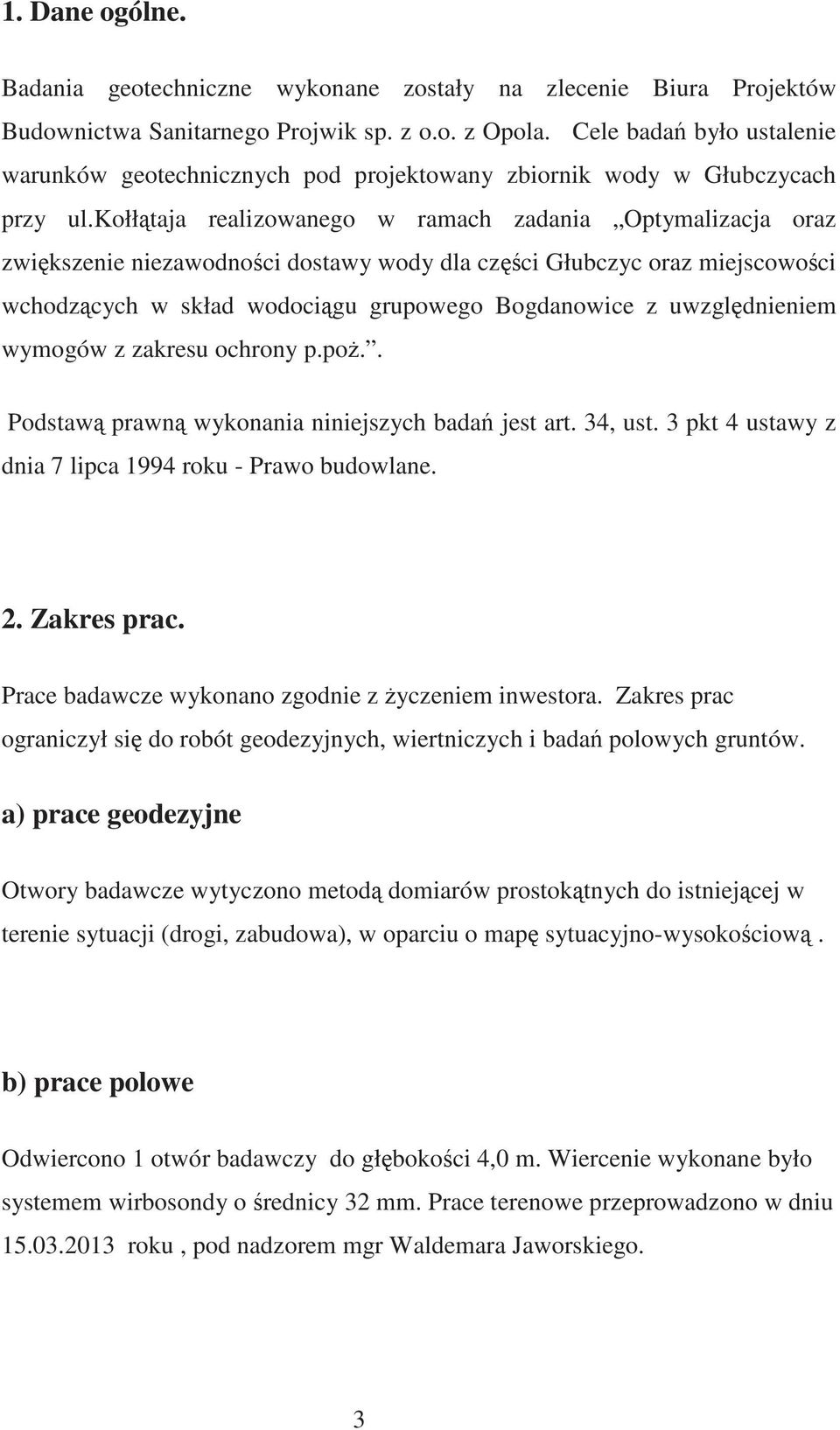

3 1. Dane ogólne. Badania geotechniczne wykonane zostały na zlecenie Biura Projektów Budownictwa Sanitarnego Projwik sp. z o.o. z Opola. Cele bada było ustalenie warunków geotechnicznych pod projektowany zbiornik wody w Głubczycach przy ul.kołł taja realizowanego w ramach zadania Optymalizacja oraz zwi kszenie niezawodno ci dostawy wody dla cz ci Głubczyc oraz miejscowo ci wchodz cych w skład wodoci gu grupowego Bogdanowice z uwzgl dnieniem wymogów z zakresu ochrony p.po.. Podstaw prawn wykonania niniejszych bada jest art. 34, ust. 3 pkt 4 ustawy z dnia 7 lipca 1994 roku - Prawo budowlane. 2. Zakres prac. Prace badawcze wykonano zgodnie z yczeniem inwestora. Zakres prac ograniczył si do robót geodezyjnych, wiertniczych i bada polowych gruntów. a) prace geodezyjne Otwory badawcze wytyczono metod domiarów prostok tnych do istniej cej w terenie sytuacji (drogi, zabudowa), w oparciu o map sytuacyjno-wysoko ciow. b) prace polowe Odwiercono 1 otwór badawczy do gł boko ci 4,0 m. Wiercenie wykonane było systemem wirbosondy o rednicy 32 mm. Prace terenowe przeprowadzono w dniu roku, pod nadzorem mgr Waldemara Jaworskiego. 3

kołł taja realizowanego w ramach zadania Optymalizacja oraz zwi kszenie niezawodno ci dostawy wody dla cz ci Głubczyc oraz miejscowo ci wchodz cych w skład wodoci gu grupowego Bogdanowice z uwzgl

4 c) badania polowe Podczas wiercenia na bie co prowadzono analiz makroskopow gruntów oraz obserwowano warunki hydrogeologiczne terenu. W szczególno ci ustalono rodzaj gruntów, ich spoisto, stan gruntu, wilgotno i barw. d) prace kameralne Prace kameralne obj ły analiz materiałów archiwalnych oraz materiałów z prowadzonych prac i bada polowych. Na podstawie w/w analizy opracowano kart dokumentacyjn otworu oraz ustalono warto ci charakterystyczne parametrów warstw geotechnicznych metodami A i B wg PN - 81/B W zako czeniu cz ci tekstowej przedstawiono wnioski do projektowania. 3. Poło enie i morfologia terenu. Projektowane obiekty poło one s w miejscowo ci Głubczyce przy ul.kołł taja. Teren jest pagórkowaty. W bezpo rednim s siedztwie nie ma adnych cieków wodnych. 4. Budowa geologiczna i warunki hydrogeologiczne. Wykonanymi otworami rozpoznano budow geologiczn do 4,0 m. Stwierdzono wyst powanie czwartorz dowych osadów rodzimych, reprezentowanych przez gliny pylaste i piaski gliniaste. Innych utworów nie nawiercono. Do gł boko ci 4,0 m wody nie stwierdzono. 4

d) prace kameralne Prace kameralne obj ły analiz materiałów archiwalnych oraz materiałów z prowadzonych prac i bada polowych.

5 5. Geotechniczna charakterystyka gruntów. Wyst puj ce w badanym podło u grunty podzielono na warstwy geotechniczne, zró nicowane pod wzgl dem genezy, litologii oraz własno ci geotechnicznych. Poni ej wyró niono nast puj ce warstwy geotechniczne: warstwa I humus. S to grunty organiczne, które nale y usun z powierzchni terenu. warstwa II gliny pylaste twardoplastyczne. S to grunty wyst puj ce w stanie twardoplastycznym. Stopie plastyczno ci I L = 0,25. S to grunty wilgotne. Symbol konsolidacji B. warstwa III piaski gliniaste twardoplastyczne. S to grunty wyst puj ce w stanie twardoplastycznym. Stopie plastyczno ci I L = 0,25. S to grunty mało wilgotne. Symbol konsolidacji B. Warunki wodne s korzystne. Do gł boko ci 4,0 m nie stwierdzono wody podziemnej. 6. Wnioski. W profilu wykonanych otworów stwierdzono grunty s nie jednorodne. Generalnie grunty s no ne. Warunki wodne s korzystne. Nie nawiercono wody podziemnej. Do projektowania nale y przyj warto ci parametrów geotechnicznych według zał czonej tabeli. Wyst puj ce w podło u osady s wra liwe na uwodnienie. Pod wpływem wody mog szybko zmienia stopie konsystencji i traci swoje pierwotne wła ciwo ci. Dlatego w trakcie prowadzenia robót nale y zabezpiecza wykop przez zalaniem wodami opadowymi i roztopowymi. Nale y przewidzie szczelne odprowadzanie wód opadowych poza poziom fundamentu projektowanego zbiornika. 5

S to grunty wyst puj ce w stanie twardoplastycznym. Stopie plastyczno ci I L = 0,25. S to grunty wilgotne. Symbol konsolidacji B. warstwa III piaski gliniaste twardoplastyczne.

8 TABELA PARAMETRÓW WARSTW GEOTECHNICZNYCH zał.3 wiek i facja osadów rodzaj gruntu warstwa geotechniczna stopie zag szczenia ID stopie plastyczno ci IL wilgotno naturalna wn [%] g sto obj to ciowa ρ [t*m-3] spójno cu [kpa] k t tarcia wewn trznego φu edometryczy moduł ci liwo ci pierwotnej Mo [MPa] edometryczny moduł ci liwo ci wtórnej M [MPa] 1 Czwartorz d Q Czwartorz d Q Parametry warstw geotechnicznych Gptwpl II 0,25 20,0 2,10 30,0 15,0 35,0 46,7 Pgtwpl III 0,25 13,0 2,15 30,0 15,0 35,0 46,7

[%] g sto obj to ciowa ρ [t*m-3] spójno cu [kpa] k t tarcia wewn trznego φu edometryczy moduł ci liwo ci pierwotnej Mo [MPa]
