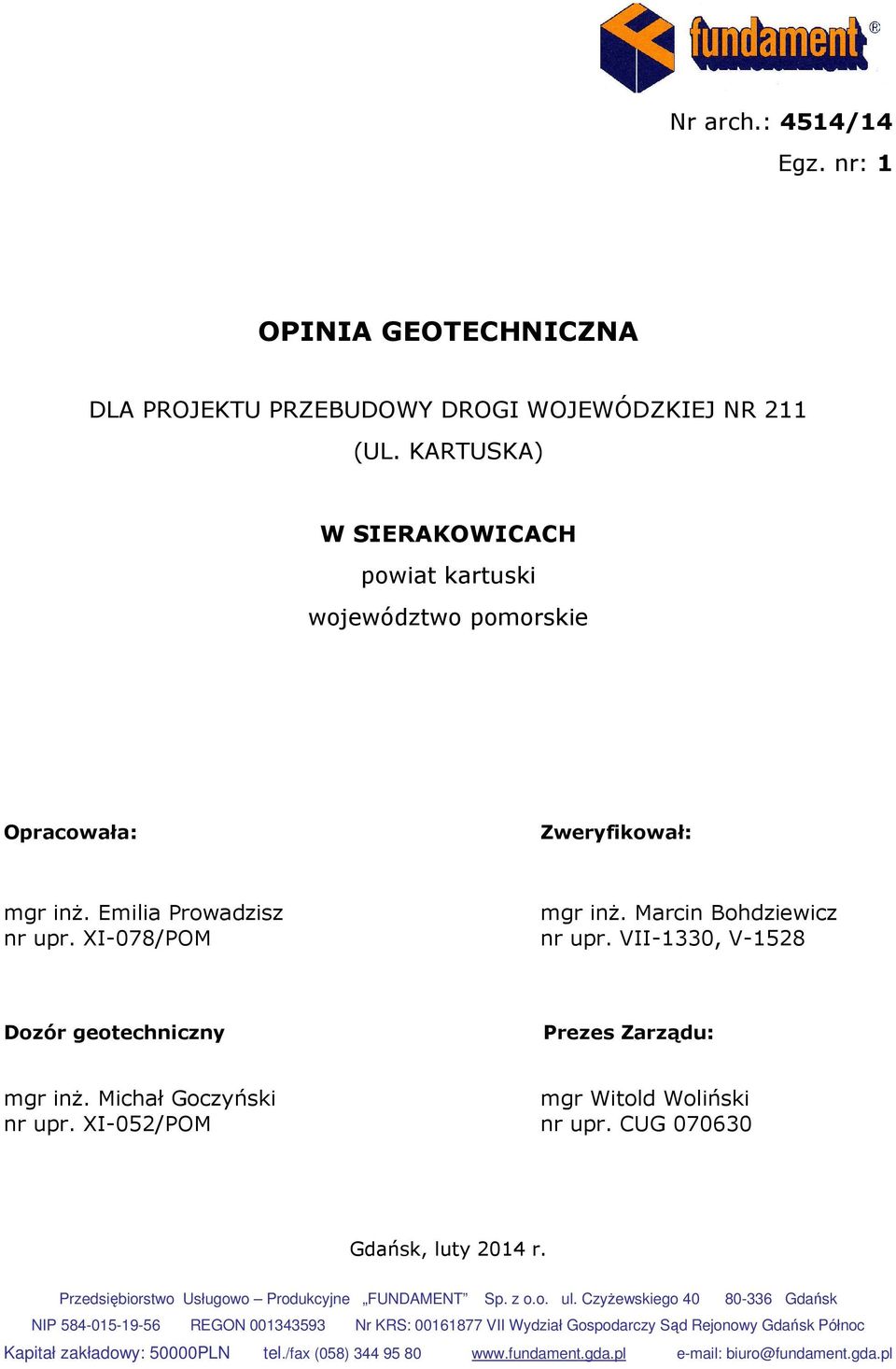

1 Nr arch.: 4514/14 Egz. nr: 1 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211 (UL. KARTUSKA) W SIERAKOWICACH powiat kartuski województwo pomorskie Opracowała: Zweryfikował: mgr inŝ. Emilia Prowadzisz mgr inŝ. Marcin Bohdziewicz nr upr. XI-078/POM nr upr. VII-1330, V-1528 Dozór geotechniczny Prezes Zarządu: mgr inŝ. Michał Goczyński mgr Witold Woliński nr upr. XI-052/POM nr upr. CUG Gdańsk, luty 2014 r. Przedsiębiorstwo Usługowo Produkcyjne FUNDAMENT Sp. z o.o. ul. CzyŜewskiego Gdańsk NIP REGON Nr KRS: VII Wydział Gospodarczy Sąd Rejonowy Gdańsk Północ Kapitał zakładowy: 50000PLN tel./fax (058) biuro@fundament.gda.pl

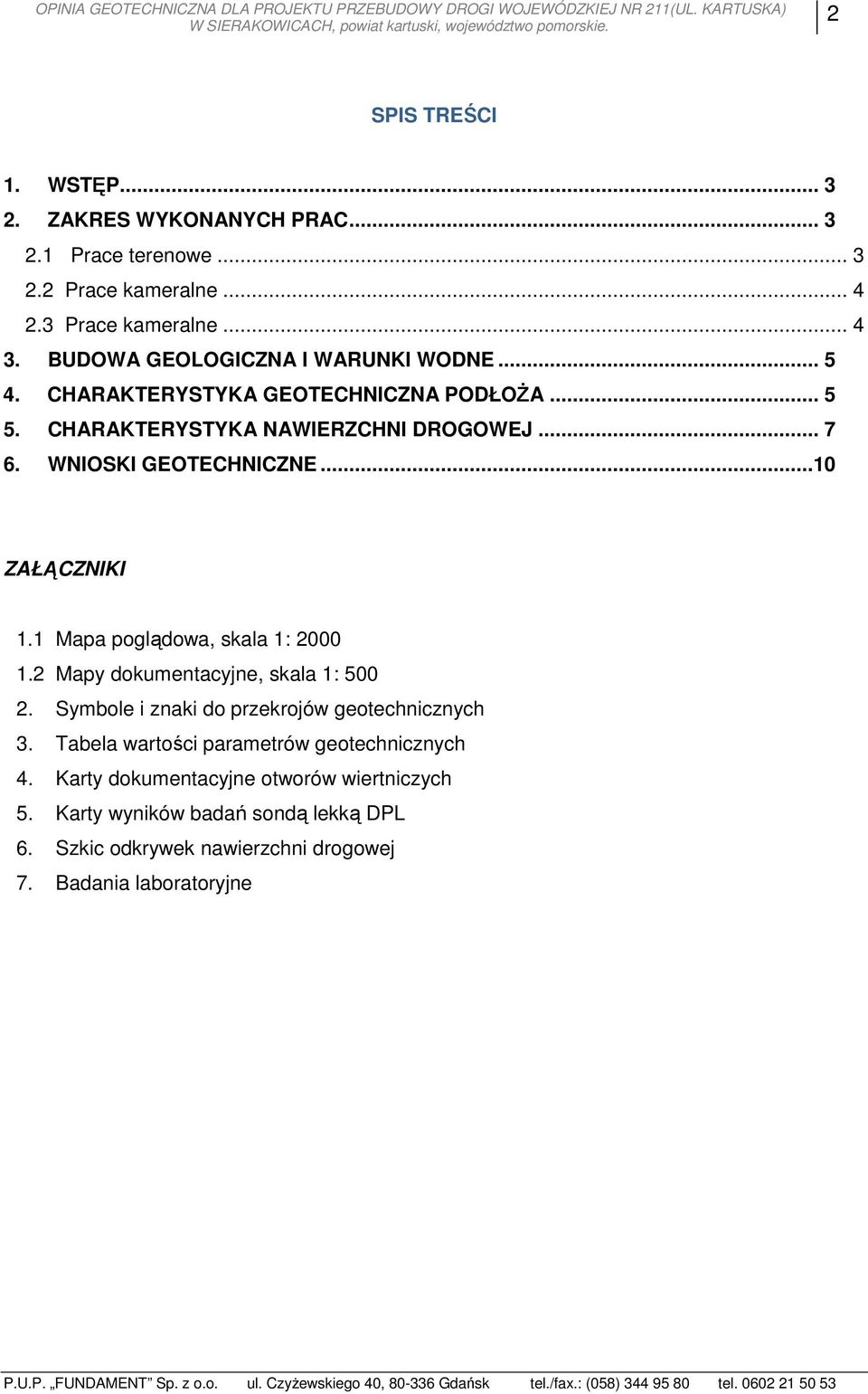

2 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie. 2 SPIS TREŚCI 1. WSTĘP ZAKRES WYKONANYCH PRAC Prace terenowe Prace kameralne Prace kameralne BUDOWA GEOLOGICZNA I WARUNKI WODNE CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA CHARAKTERYSTYKA NAWIERZCHNI DROGOWEJ WNIOSKI GEOTECHNICZNE...10 ZAŁĄCZNIKI 1.1 Mapa poglądowa, skala 1: Mapy dokumentacyjne, skala 1: Symbole i znaki do przekrojów geotechnicznych 3. Tabela wartości parametrów geotechnicznych 4. Karty dokumentacyjne otworów wiertniczych 5. Karty wyników badań sondą lekką DPL 6. Szkic odkrywek nawierzchni drogowej 7. Badania laboratoryjne P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

3 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie WSTĘP Na zlecenie Wanit Projektowanie Dróg Krzysztof Wiecki z siedzibą przy ul. Brzozowej 3, Przodkowo, Przedsiębiorstwo Usługowo - Produkcyjne Fundament Sp. z o.o., ul. CzyŜewskiego 40, Gdańsk, wykonało opinię geotechniczną dla projektu przebudowy Drogi Wojewódzkiej Nr 211 (ul. Kartuska) w Sierakowicach, powiat kartuski, województwo pomorskie. Celem wykonanych badań było ustalenie warunków gruntowo - wodnych, których znajomość jest niezbędna przy projektowaniu i wykonawstwie planowanej inwestycji. Niniejszą dokumentację opracowano zgodnie z: 1. Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, 2. PN-B Dokumentowanie geotechniczne. Zasady ogólne. z sierpnia 1998 r., 3. Katalogiem typowych konstrukcji nawierzchni podatnych i półsztywnych - Generalna Dyrekcja Dróg Krajowych i Autostrad. Na podstawie powyŝszych aktów prawnych projektowany obiekt zaliczono do I kategorii geotechnicznej. 2. ZAKRES WYKONANYCH PRAC 2.1 Prace terenowe W terenie miejsca badań zostały wytyczone metodą domiarów prostokątnych w dowiązaniu do stałych punktów terenowych w oparciu o przekazany przez Zleceniodawcę plan sytuacyjno - wysokościowy w skali 1: 500. Rzędne otworów badawczych ustalono na podstawie niwelacji technicznej. Prace wiertnicze zostały wykonane pod dozorem geotechnicznym mgr inŝ. Michała Goczyńskiego w styczniu i lutym 2014 r. Wykonano: 5 otworów wiertniczych do głębokości 3,0 m p.p.t., (w tym 6 odwiertów wiertnicą koronkową (włącznie z przestawką otworu nr 1) w nawierzchni drogowej do głębokości 0,4 0,55 m p.p.t., tj. 2,95 mb), łącznie 15,4 mb 3 sondowania sondą lekką typu DPL do głębokości 2,2 3,0 m p.p.t., łącznie 7,8 mb P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

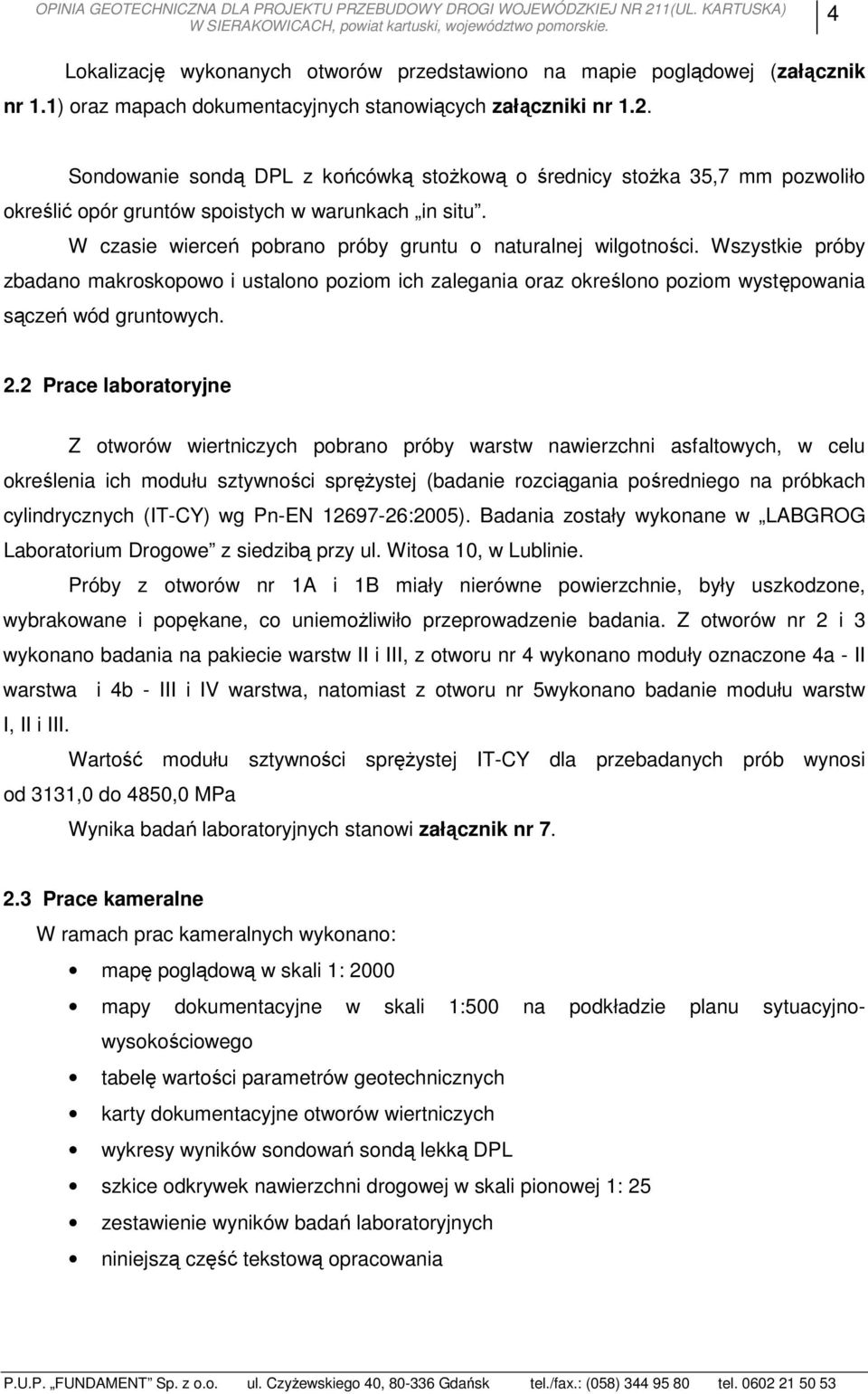

4 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie. 4 Lokalizację wykonanych otworów przedstawiono na mapie poglądowej (załącznik nr 1.1) oraz mapach dokumentacyjnych stanowiących załączniki nr 1.2. Sondowanie sondą DPL z końcówką stoŝkową o średnicy stoŝka 35,7 mm pozwoliło określić opór gruntów spoistych w warunkach in situ. W czasie wierceń pobrano próby gruntu o naturalnej wilgotności. Wszystkie próby zbadano makroskopowo i ustalono poziom ich zalegania oraz określono poziom występowania sączeń wód gruntowych. 2.2 Prace laboratoryjne Z otworów wiertniczych pobrano próby warstw nawierzchni owych, w celu określenia ich modułu sztywności spręŝystej (badanie rozciągania pośredniego na próbkach cylindrycznych (IT-CY) wg Pn-EN :2005). Badania zostały wykonane w LABGROG Laboratorium Drogowe z siedzibą przy ul. Witosa 10, w Lublinie. Próby z otworów nr 1A i 1B miały nierówne powierzchnie, były uszkodzone, wybrakowane i popękane, co uniemoŝliwiło przeprowadzenie badania. Z otworów nr 2 i 3 wykonano badania na pakiecie warstw II i III, z otworu nr 4 wykonano moduły oznaczone 4a - II warstwa i 4b - III i IV warstwa, natomiast z otworu nr 5wykonano badanie modułu warstw I, II i III. Wartość modułu sztywności spręŝystej IT-CY dla przebadanych prób wynosi od 3131,0 do 4850,0 MPa Wynika badań laboratoryjnych stanowi załącznik nr Prace kameralne W ramach prac kameralnych wykonano: mapę poglądową w skali 1: 2000 mapy dokumentacyjne w skali 1:500 na podkładzie planu sytuacyjnowysokościowego tabelę wartości parametrów geotechnicznych karty dokumentacyjne otworów wiertniczych wykresy wyników sondowań sondą lekką DPL szkice odkrywek nawierzchni drogowej w skali pionowej 1: 25 zestawienie wyników badań laboratoryjnych niniejszą część tekstową opracowania P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

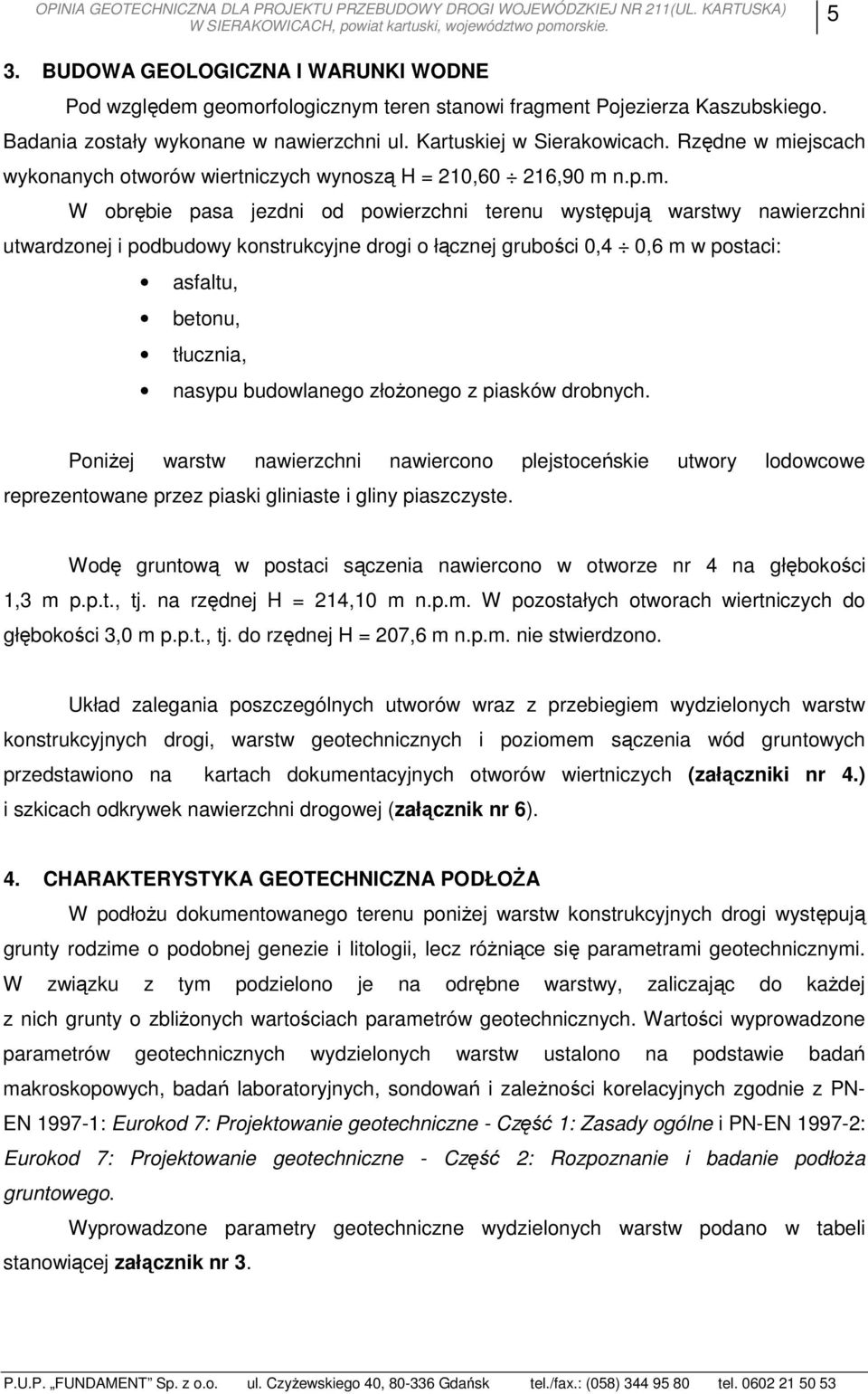

5 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie BUDOWA GEOLOGICZNA I WARUNKI WODNE Pod względem geomorfologicznym teren stanowi fragment Pojezierza Kaszubskiego. Badania zostały wykonane w nawierzchni ul. Kartuskiej w Sierakowicach. Rzędne w miejscach wykonanych otworów wiertniczych wynoszą H = 210,60 216,90 m n.p.m. W obrębie pasa jezdni od powierzchni terenu występują warstwy nawierzchni utwardzonej i podbudowy konstrukcyjne drogi o łącznej grubości 0,4 0,6 m w postaci: u, betonu, tłucznia, nasypu budowlanego złoŝonego z piasków drobnych. PoniŜej warstw nawierzchni nawiercono plejstoceńskie utwory lodowcowe reprezentowane przez piaski gliniaste i gliny piaszczyste. Wodę gruntową w postaci sączenia nawiercono w otworze nr 4 na głębokości 1,3 m p.p.t., tj. na rzędnej H = 214,10 m n.p.m. W pozostałych otworach wiertniczych do głębokości 3,0 m p.p.t., tj. do rzędnej H = 207,6 m n.p.m. nie stwierdzono. Układ zalegania poszczególnych utworów wraz z przebiegiem wydzielonych warstw konstrukcyjnych drogi, warstw geotechnicznych i poziomem sączenia wód gruntowych przedstawiono na kartach dokumentacyjnych otworów wiertniczych (załączniki nr 4.) i szkicach odkrywek nawierzchni drogowej (załącznik nr 6). 4. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA W podłoŝu dokumentowanego terenu poniŝej warstw konstrukcyjnych drogi występują grunty rodzime o podobnej genezie i litologii, lecz róŝniące się parametrami geotechnicznymi. W związku z tym podzielono je na odrębne warstwy, zaliczając do kaŝdej z nich grunty o zbliŝonych wartościach parametrów geotechnicznych. Wartości wyprowadzone parametrów geotechnicznych wydzielonych warstw ustalono na podstawie badań makroskopowych, badań laboratoryjnych, sondowań i zaleŝności korelacyjnych zgodnie z PN- EN : Eurokod 7: Projektowanie geotechniczne - Część 1: Zasady ogólne i PN-EN : Eurokod 7: Projektowanie geotechniczne - Część 2: Rozpoznanie i badanie podłoŝa gruntowego. Wyprowadzone parametry geotechniczne wydzielonych warstw podano w tabeli stanowiącej załącznik nr 3. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

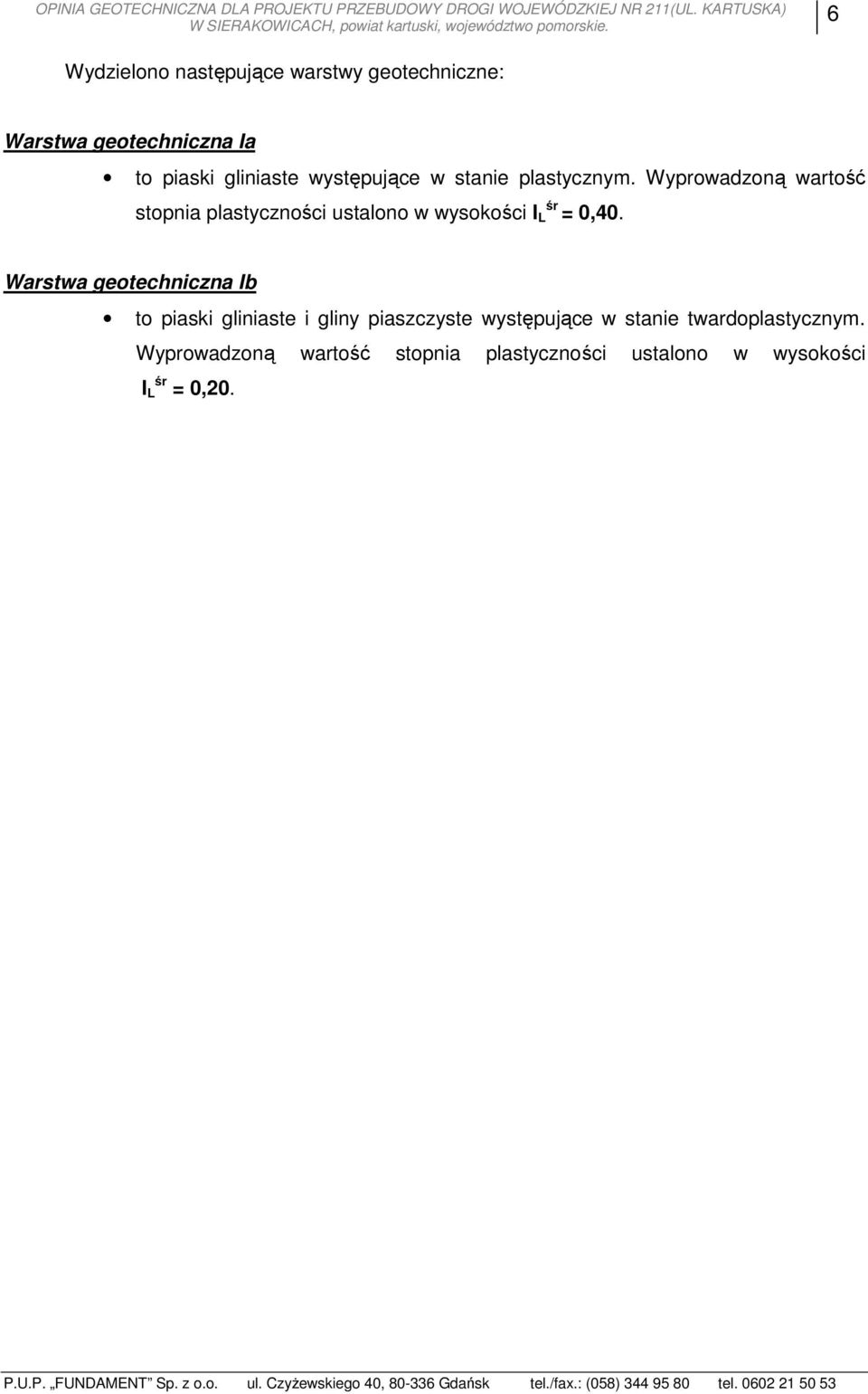

6 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie. 6 Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna Ia to piaski gliniaste występujące w stanie plastycznym. Wyprowadzoną wartość stopnia plastyczności ustalono w wysokości I L śr = 0,40. Warstwa geotechniczna Ib to piaski gliniaste i gliny piaszczyste występujące w stanie twardoplastycznym. Wyprowadzoną wartość stopnia plastyczności ustalono w wysokości I śr L = 0,20. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

7 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie CHARAKTERYSTYKA NAWIERZCHNI DROGOWEJ Na podstawie wykonanych odkrywek określono budowę nawierzchni drogowej. Nawierzchnia drogowa dokumentowanego odcinka drogi składa się z następujących elementów konstrukcyjnych i podbudowy: otwór wiertniczy nr 1A warstwa u o grubości 15 cm, warstwa betonu o grubości 2 cm. warstwa tłucznia o grubości 23 cm. otwór wiertniczy nr 1B I warstwa u o grubości 6 cm, II warstwa u o grubości 4 cm, III warstwa u o grubości 5 cm, warstwa tłucznia o grubości 25 cm. W rejonie otworu wiertniczego nr 1 pobrano dwa rdzenie (A i B), z uwagi na mocno spękaną próbę 1B. Fot. nr 1. Rdzenie pobranie z otworu 1A (dół) i 1B (góra). Fot. nr 2. Rdzeń pobrany z otworu 1A. Fot. nr 3. Rdzeń pobrany z otworu nr 1B. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

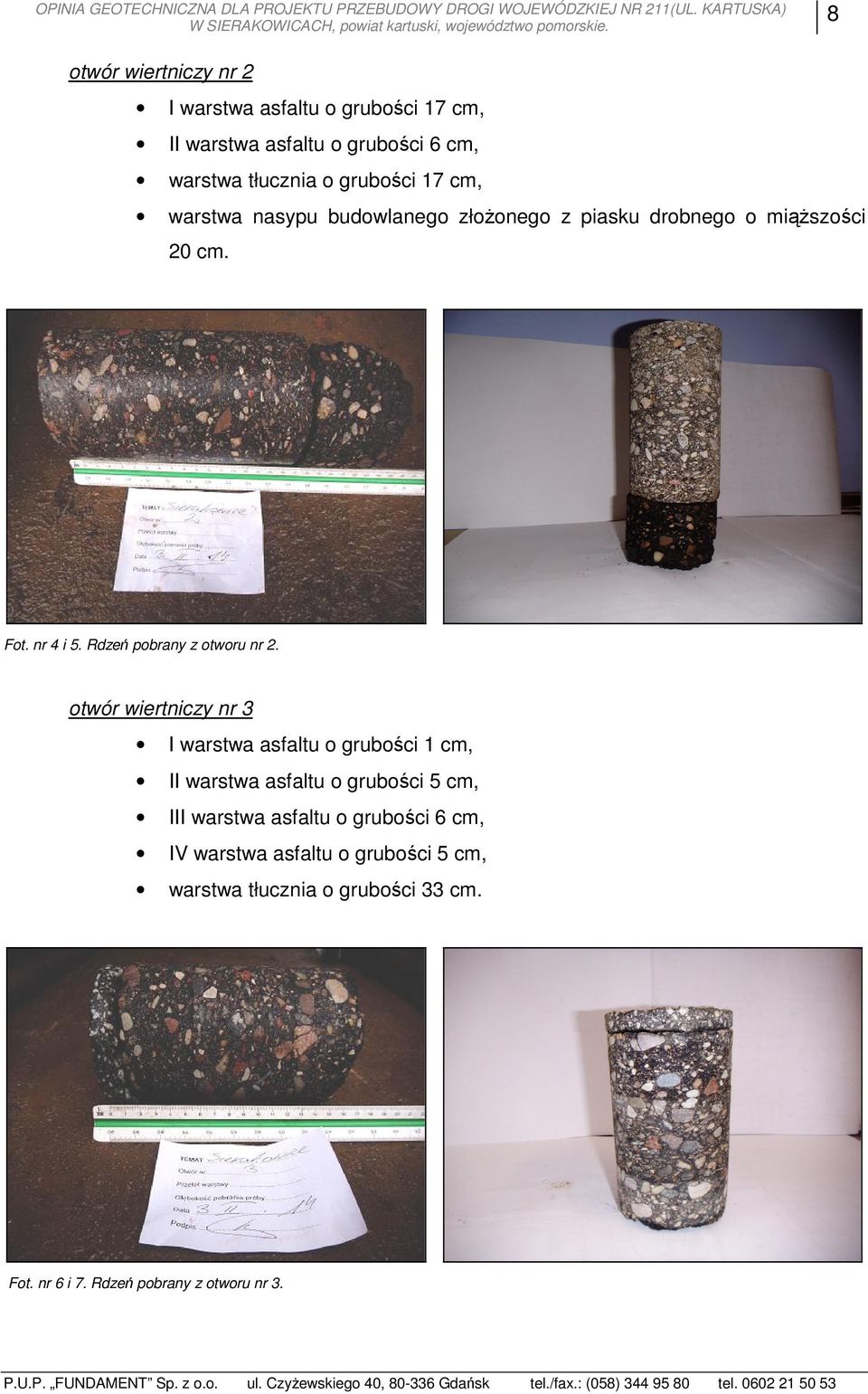

8 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie. 8 otwór wiertniczy nr 2 I warstwa u o grubości 17 cm, II warstwa u o grubości 6 cm, warstwa tłucznia o grubości 17 cm, warstwa nasypu budowlanego złoŝonego z piasku drobnego o miąŝszości 20 cm. Fot. nr 4 i 5. Rdzeń pobrany z otworu nr 2. otwór wiertniczy nr 3 I warstwa u o grubości 1 cm, II warstwa u o grubości 5 cm, III warstwa u o grubości 6 cm, IV warstwa u o grubości 5 cm, warstwa tłucznia o grubości 33 cm. Fot. nr 6 i 7. Rdzeń pobrany z otworu nr 3. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

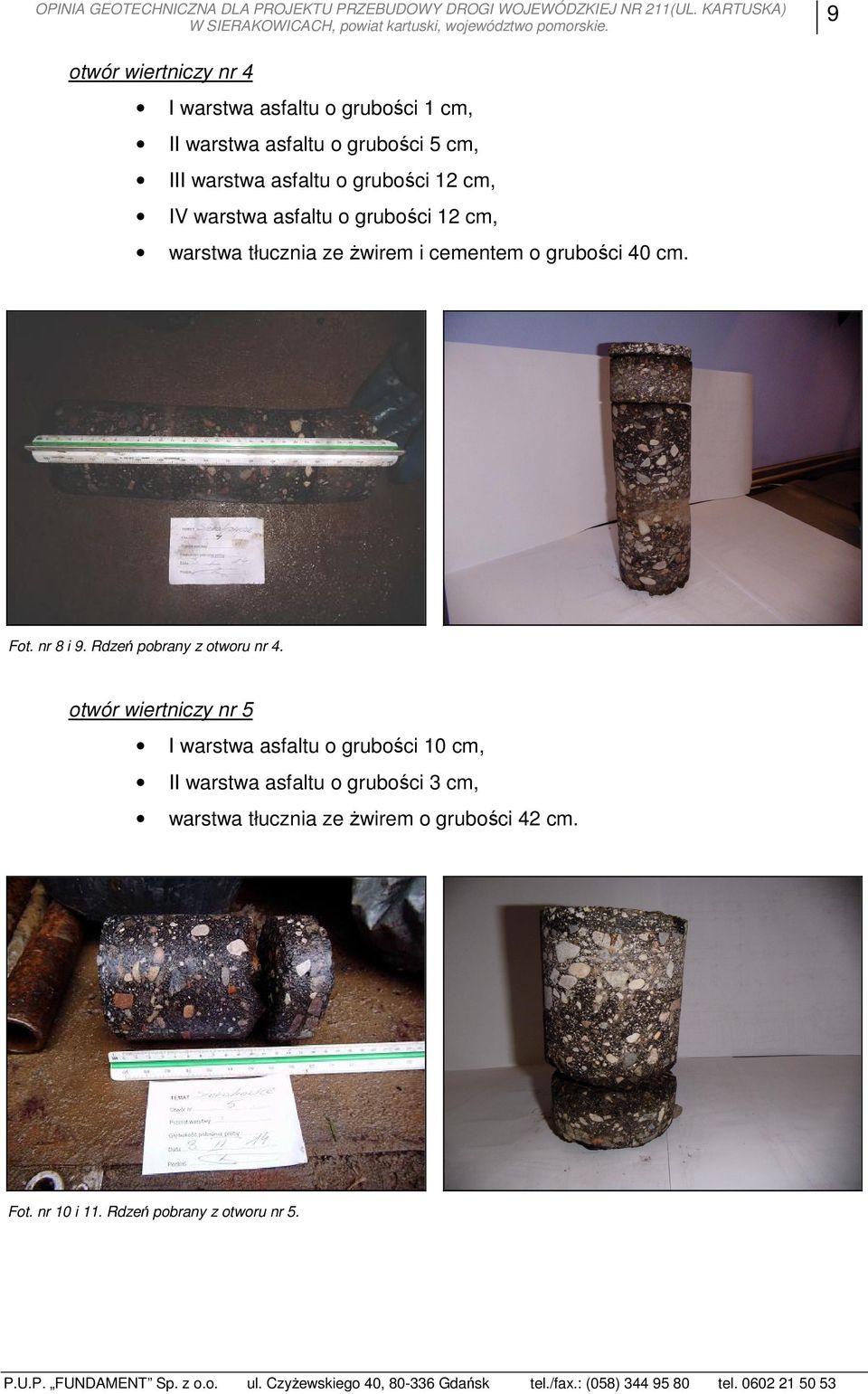

9 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie. 9 otwór wiertniczy nr 4 I warstwa u o grubości 1 cm, II warstwa u o grubości 5 cm, III warstwa u o grubości 12 cm, IV warstwa u o grubości 12 cm, warstwa tłucznia ze Ŝwirem i cementem o grubości 40 cm. Fot. nr 8 i 9. Rdzeń pobrany z otworu nr 4. otwór wiertniczy nr 5 I warstwa u o grubości 10 cm, II warstwa u o grubości 3 cm, warstwa tłucznia ze Ŝwirem o grubości 42 cm. Fot. nr 10 i 11. Rdzeń pobrany z otworu nr 5. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

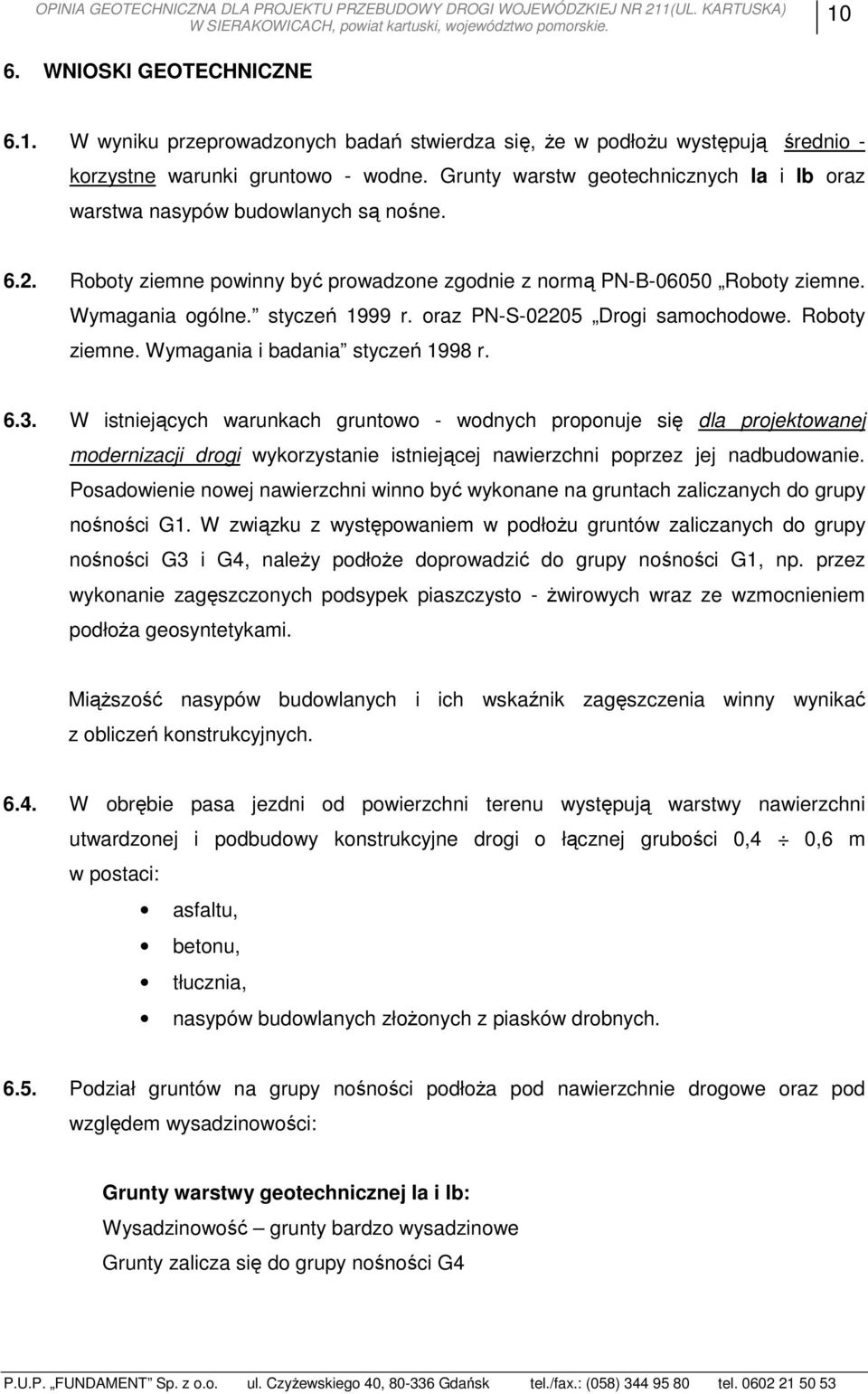

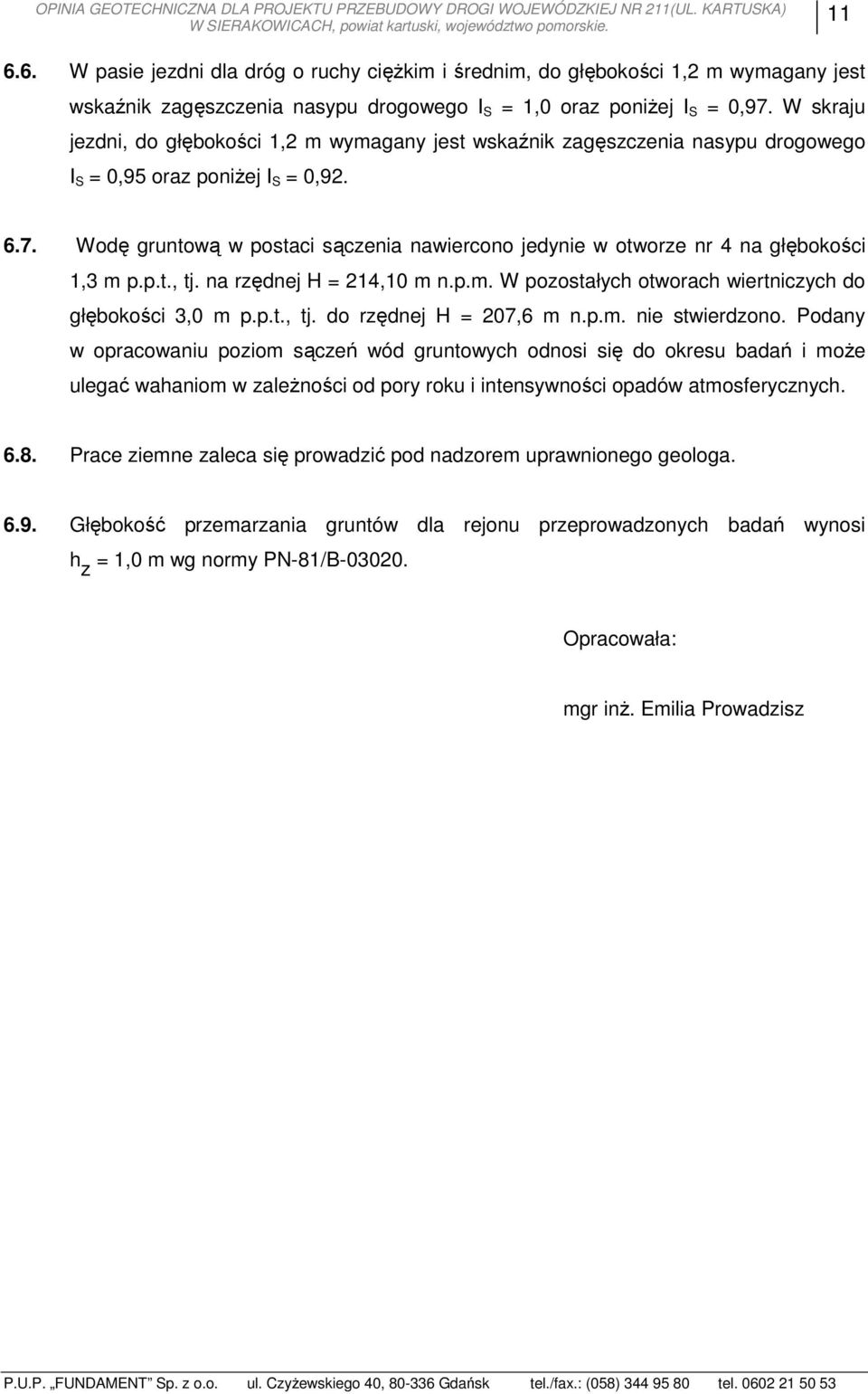

10 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie WNIOSKI GEOTECHNICZNE 6.1. W wyniku przeprowadzonych badań stwierdza się, Ŝe w podłoŝu występują średnio - korzystne warunki gruntowo - wodne. Grunty warstw geotechnicznych Ia i Ib oraz warstwa nasypów budowlanych są nośne Roboty ziemne powinny być prowadzone zgodnie z normą PN-B Roboty ziemne. Wymagania ogólne. styczeń 1999 r. oraz PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania styczeń 1998 r W istniejących warunkach gruntowo - wodnych proponuje się dla projektowanej modernizacji drogi wykorzystanie istniejącej nawierzchni poprzez jej nadbudowanie. Posadowienie nowej nawierzchni winno być wykonane na gruntach zaliczanych do grupy nośności G1. W związku z występowaniem w podłoŝu gruntów zaliczanych do grupy nośności G3 i G4, naleŝy podłoŝe doprowadzić do grupy nośności G1, np. przez wykonanie zagęszczonych podsypek piaszczysto - Ŝwirowych wraz ze wzmocnieniem podłoŝa geosyntetykami. MiąŜszość nasypów budowlanych i ich wskaźnik zagęszczenia winny wynikać z obliczeń konstrukcyjnych W obrębie pasa jezdni od powierzchni terenu występują warstwy nawierzchni utwardzonej i podbudowy konstrukcyjne drogi o łącznej grubości 0,4 0,6 m w postaci: u, betonu, tłucznia, nasypów budowlanych złoŝonych z piasków drobnych Podział gruntów na grupy nośności podłoŝa pod nawierzchnie drogowe oraz pod względem wysadzinowości: Grunty warstwy geotechnicznej Ia i Ib: Wysadzinowość grunty bardzo wysadzinowe Grunty zalicza się do grupy nośności G4 P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

11 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 211(UL. KARTUSKA) W SIERAKOWICACH, powiat kartuski, województwo pomorskie W pasie jezdni dla dróg o ruchy cięŝkim i średnim, do głębokości 1,2 m wymagany jest wskaźnik zagęszczenia nasypu drogowego I S = 1,0 oraz poniŝej I S = 0,97. W skraju jezdni, do głębokości 1,2 m wymagany jest wskaźnik zagęszczenia nasypu drogowego I S = 0,95 oraz poniŝej I S = 0, Wodę gruntową w postaci sączenia nawiercono jedynie w otworze nr 4 na głębokości 1,3 m p.p.t., tj. na rzędnej H = 214,10 m n.p.m. W pozostałych otworach wiertniczych do głębokości 3,0 m p.p.t., tj. do rzędnej H = 207,6 m n.p.m. nie stwierdzono. Podany w opracowaniu poziom sączeń wód gruntowych odnosi się do okresu badań i moŝe ulegać wahaniom w zaleŝności od pory roku i intensywności opadów atmosferycznych Prace ziemne zaleca się prowadzić pod nadzorem uprawnionego geologa Głębokość przemarzania gruntów dla rejonu przeprowadzonych badań wynosi h z = 1,0 m wg normy PN-81/B Opracowała: mgr inŝ. Emilia Prowadzisz P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (058) tel

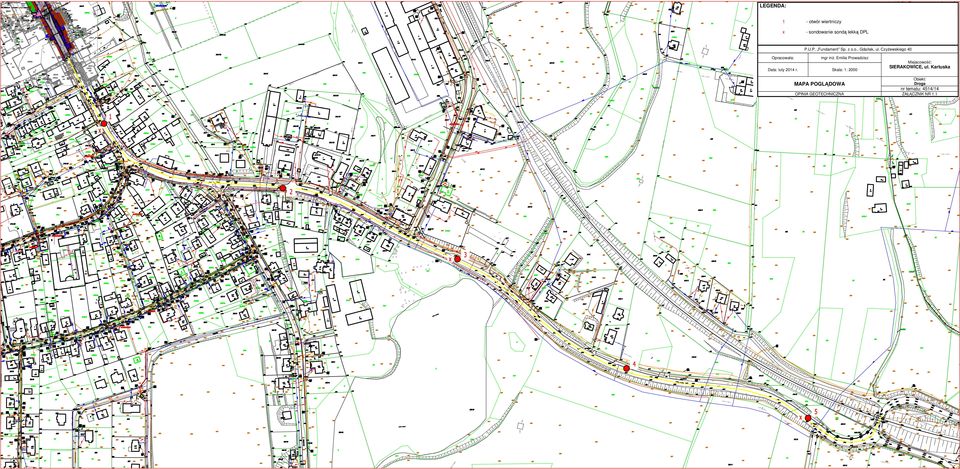

12 Km P PK LEGENDA: 1 - otwór wiertniczy x - sondowanie sondą lekką DPL ), (DW DW 2,09 KT 0+29 Km ing park na ego 0 niow 00.0 łud 0+0 u po Km zjazd PT g rkin pa na go ne oc ółn up d z zja PT P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 ka rtus Ka ul. Opracowała: mgr inŝ. Emilia Prowadzisz Miejscowość: Data: luty 2014 r. Skala: 1: 2000 MAPA POGLĄDOWA SIERAKOWICE, ul. Kartuska Obiekt: Droga nr tematu: 4514/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.1

13 rtuska LEGENDA: 1A x - otwór wiertniczy - sondowanie sondą lekką DPL P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 Opracowała: mgr inŝ. Emilia Prowadzisz Data: luty 2014 r. Skala: 1: 500 Miejscowość: SIERAKOWICE, ul. Kartuska Obiekt: MAPA DOKUMENTACYJNA Droga nr tematu: 4514/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.2.1

14 LEGENDA: 2 - otwór wiertniczy P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 Opracowała: mgr inŝ. Emilia Prowadzisz Data: luty 2014 r. Skala: 1: 500 Miejscowość: SIERAKOWICE, ul. Kartuska Obiekt: MAPA DOKUMENTACYJNA Droga nr tematu: 4514/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.2.2

15 LEGENDA: 3 - otwór wiertniczy x - sondowanie sondą lekką DPL P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 Opracowała: mgr inŝ. Emilia Prowadzisz Data: luty 2014 r. Skala: 1: 500 Miejscowość: SIERAKOWICE, ul. Kartuska Obiekt: MAPA DOKUMENTACYJNA Droga nr tematu: 4514/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.2.3

16 LEGENDA: 4 - otwór wiertniczy P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 Opracowała: mgr inŝ. Emilia Prowadzisz Data: luty 2014 r. Skala: 1: 500 Miejscowość: SIERAKOWICE, ul. Kartuska Obiekt: MAPA DOKUMENTACYJNA Droga nr tematu: 4514/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.2.4

17 LEGENDA: 5 - otwór wiertniczy x - sondowanie sondą lekką DPL P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 Opracowała: mgr inŝ. Emilia Prowadzisz Data: luty 2014 r. Skala: 1: 500 Miejscowość: SIERAKOWICE, ul. Kartuska Obiekt: MAPA DOKUMENTACYJNA Droga nr tematu: 4514/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.2.5
