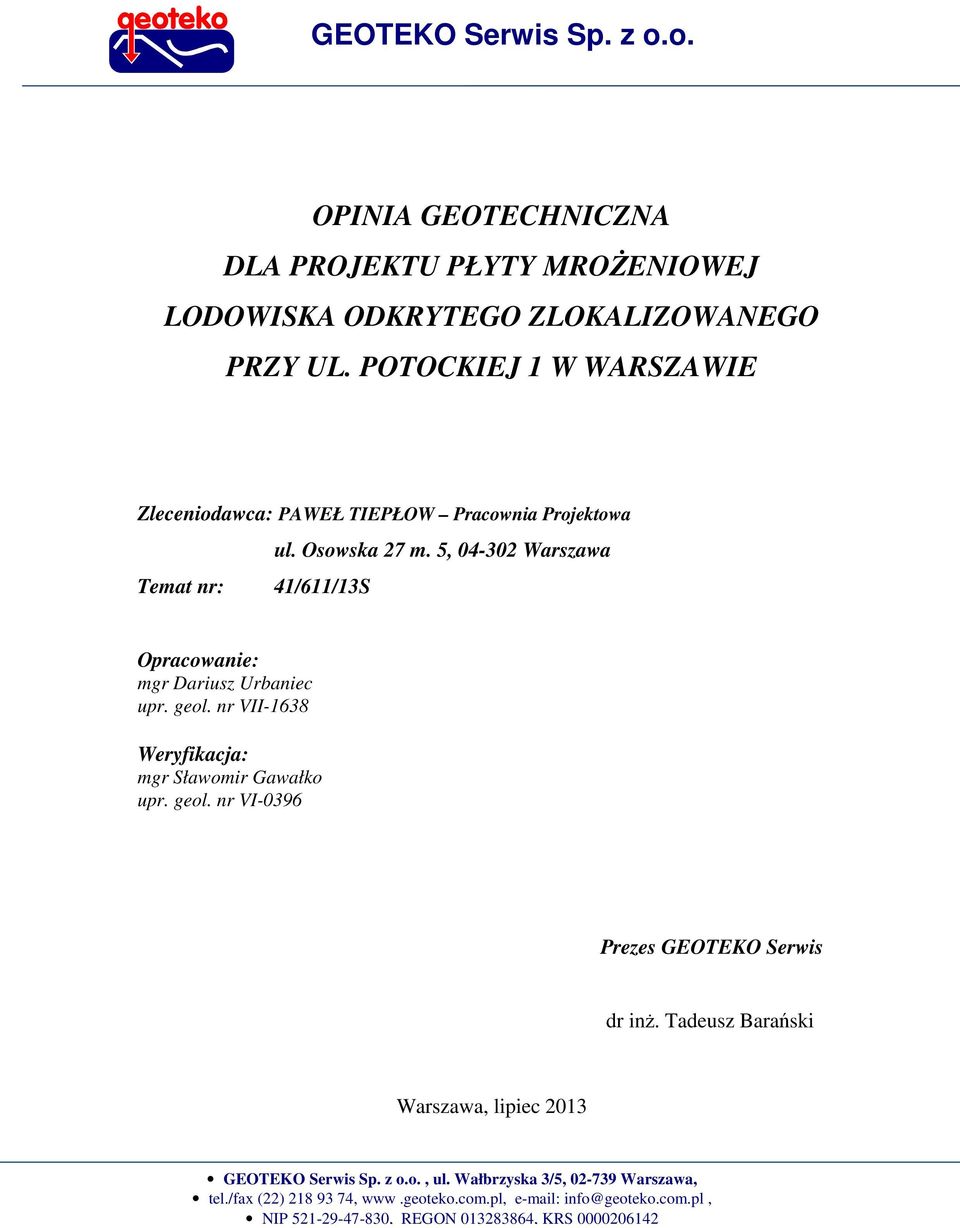

1 GEOTEKO Serwis Sp. z o.o. OPINIA GEOTECHNICZNA DLA PROJEKTU PŁYTY MROŻENIOWEJ LODOWISKA ODKRYTEGO ZLOKALIZOWANEGO PRZY UL. POTOCKIEJ 1 W WARSZAWIE Zleceniodawca: PAWEŁ TIEPŁOW Pracownia Projektowa ul. Osowska 27 m. 5, Warszawa Temat nr: 41/611/13S Opracowanie: mgr Dariusz Urbaniec upr. geol. nr VII-1638 Weryfikacja: mgr Sławomir Gawałko upr. geol. nr VI-0396 Prezes GEOTEKO Serwis dr inż. Tadeusz Barański Warszawa, lipiec 2013 GEOTEKO Serwis Sp. z o.o., ul. Wałbrzyska 3/5, Warszawa, tel./fax (22) , info@geoteko.com.pl, NIP , REGON , KRS

2 SPIS TREŚCI 1. WSTĘP Podstawa opracowania Lokalizacja i charakterystyka terenu badań Charakterystyka projektowanego obiektu Wykaz wykorzystanych materiałów ZAKRES WYKONANYCH BADAŃ TERENOWYCH Wiercenia badawcze WARUNKI GRUNTOWO - WODNE WNIOSKI I ZALECENIA... 3 ZAŁĄCZNIKI Załącznik 1 - Lokalizacja terenu badań, skala 1: Załącznik 2- Wycinek Szczegółowej Mapy Geologicznej Polski, arkusz Warszawa Zachód, skala 1: Załącznik 3 - Mapa dokumentacyjna, skala 1:500 Załącznik 4 - Karty dokumentacyjne otworów badawczych

3 1. WSTĘP 1.1. Podstawa opracowania Niniejsze opracowanie zostało sporządzone przez GEOTEKO Serwis Sp. z o.o. (ul Wałbrzyska 3/5, Warszawa) na zlecenie firmy PAWEŁ TIEPŁOW Pracownia Projektowa (ul. Osowska 27 m. 5, Warszawa) z dnia 12 lipiec 2013r (nr GEOTEKO 41/611/13S). Niniejsze opracowanie zawiera wyniki badań geotechnicznych oraz ustalenie przydatności gruntów dla potrzeb budownictwa na działce zlokalizowanej przy ul. Potockiej 1 w Warszawie. Opracowanie, zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463), stanowi opinię geotechniczną określającą geotechniczne warunki posadowienia projektowanej inwestycji Lokalizacja i charakterystyka terenu badań Analizowany teren położony jest w Warszawie przy ul. Potockiej 1. Powierzchnia terenu badań jest płaska, utwardzona tłuczniem przemieszanym z piaskiem, żużlem i gruzem. W bezpośrednim sąsiedztwie analizowanego terenu znajdują się: - na północ: ulica Potocka, a za nią osiedle mieszkaniowe z przyległymi terenami zielonymi oraz parkingiem, - na wschód: ogrodzona działka z niską zabudową, porośnięta roślinnością oraz drzewami, - na południe: szkoła podstawowa nr 65 im. W. Orkana oraz boisko sportowe, - na zachód: basen oraz obiekty sportowe OSiR Żoliborz. Administracyjnie analizowana działka położona jest w dzielnicy Żoliborz. Lokalizację terenu projektowanej inwestycji i terenów przyległych przedstawiono na Mapie Topograficznej (wycinek) w skali 1: (Zał. 1). Zleceniodawca: PAWEŁ TIEPŁOW Pracownia Projektowa Wykonawca: Geoteko Serwis Sp. z o.o. Opinia geotechniczna dla projektu płyty mrożeniowej lodowiska odkrytego zlokalizowanego przy ul. Potockiej 1 w Warszawie Umowa nr: 41/611/13S data: lipiec 2013 Strona: 1

4 1.3. Charakterystyka projektowanego obiektu Planowana inwestycja to budowa płyty mrożeniowej lodowiska odkrytego w Warszawie Żoliborzu. Szczegółowe rozwiązania konstrukcyjne projektowanego obiektu zostaną ustalone w oparciu o dane zawarte w niniejszej opinii. Projektowaną inwestycję wg Rozporządzenia MTBiFM z dnia r. (Dz. U. 2012, poz. 463), należy zaliczyć do pierwszej kategorii geotechnicznej Wykaz wykorzystanych materiałów - Dane przekazane przez Zleceniodawcę. - Mapa Topograficzna Polski. Skala 1: (Zał. 1). - Szczegółowa Mapa Geologiczna Polski w skali 1:50 000, Arkusz Warszawa Zachód, Wyd. Geol r., wraz z objaśnieniami (Zał. 2). - Mapa Zasadnicza rejonu projektowanej inwestycji w skali 1:500 (dostarczona przez Zleceniodawcę) (Zał.3). - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. - PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. - PN-88/B Grunty budowlane. Badania próbek gruntu. - Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463). 2. ZAKRES WYKONANYCH BADAŃ TERENOWYCH 2.1. Wiercenia badawcze W ramach prac terenowych wykonano łącznie 5 otworów badawczych świdrem ręcznym do głębokości m p.p.t. Łącznie wykonano 11.1 mb wierceń badawczych. Lokalizację otworów badawczych pokazano na mapie dokumentacyjnej (Zał. 3), a karty dokumentacyjne wykonanych otworów przedstawiono w Zał. 4. Po każdej zmianie warstwy geotechnicznej wykonywano pełne badania makroskopowe według PN-88/B Grunty budowlane. Badania próbek gruntu, pozwalające na określenie: rodzaju gruntu, wilgotności gruntu, barwy gruntu, Zleceniodawca: PAWEŁ TIEPŁOW Pracownia Projektowa Wykonawca: Geoteko Serwis Sp. z o.o. Opinia geotechniczna dla projektu płyty mrożeniowej lodowiska odkrytego zlokalizowanego przy ul. Potockiej 1 w Warszawie Umowa nr: 41/611/13S data: lipiec 2013 Strona: 2

5 stanu gruntu. Pomiary i obserwacje poziomów wody gruntowej w otworach przeprowadzano zgodnie z normą PN-74/B-04452, po ustabilizowaniu się zwierciadła wody. Wszystkie otwory zlikwidowano poprzez zasypanie urobkiem. 3. WARUNKI GRUNTOWO - WODNE Warstwę powierzchniową na analizowanym obszarze stanowią nasypy o miąższości od 0.5 do 0.8 m. Poniżej zalegają osady akumulacji rzecznej: mady i piaski rzeczne. Mady wykształcone są w postaci glin pylastych, glin, pyłów piaszczystych, piasków gliniastych, przewarstwionych lokalnie wkładkami piasków pylastych. Utwory te zawierają domieszki lub przewarstwienia organiczne. Piaski rzeczne wykształcone są w postaci piasków drobnych, średnich i grubych. W wykonanych otworach badawczych nawiercono czwartorzędowy poziom wodonośny, związany z serią piasków rzecznych. Zwierciadło to ma charakter swobodny, lokalnie lekko napięty. Ustabilizowane zwierciadło wody tego poziomu występuje (lipiec 2013 r.) na głębokości m p.p.t. Schematyczną budowę geologiczną analizowanego obszaru przedstawiono na wycinku ze Szczegółowej Mapy Geologicznej Polski arkusz Warszawa Zachód (Zał.2). 4. WNIOSKI I ZALECENIA Projektowaną inwestycję wg Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463), należy zaliczyć do pierwszej kategorii geotechnicznej. Grunty występujące na przedmiotowej działce, do głębokości rozpoznania, mogą stanowić podłoże lekkich obiektów budowlanych. W podłożu gruntowym w rejonie projektowanej inwestycji od powierzchni, pod warstwą nasypów antropogenicznych występują utwory akumulacji rzecznej: mady i piaski rzeczne. Zleceniodawca: PAWEŁ TIEPŁOW Pracownia Projektowa Wykonawca: Geoteko Serwis Sp. z o.o. Opinia geotechniczna dla projektu płyty mrożeniowej lodowiska odkrytego zlokalizowanego przy ul. Potockiej 1 w Warszawie Umowa nr: 41/611/13S data: lipiec 2013 Strona: 3

6 Poziom zwierciadła wód gruntowych (lipiec 2013 r.) występuje na głębokości m p.p.t., czyli poniżej przewidywanego poziomu posadowienia płyty mrożeniowej lodowiska odkrytego. Zaleca się wymianę warstwy nasypu antropogenicznego, aż do stropu gruntów naturalnych, na zasypkę piaszczystą o odpowiednim stopniu zagęszczenia (I D > 0.8). Wykonanie robót ziemnych (m.in.: wymiana gruntu, przygotowanie podłoża pod płytę lodowiska) powinno być realizowane pod nadzorem geotechnicznym. Zleceniodawca: PAWEŁ TIEPŁOW Pracownia Projektowa Wykonawca: Geoteko Serwis Sp. z o.o. Opinia geotechniczna dla projektu płyty mrożeniowej lodowiska odkrytego zlokalizowanego przy ul. Potockiej 1 w Warszawie Umowa nr: 41/611/13S data: lipiec 2013 Strona: 4
